I denne artikkelen vil vi dekke hvordan å sette opp og bruke egenskapskontroller for metadatavalidering.
Hensikten med metadata-validering er å sikre at kravene til objektene blir oppfylt. Dette kunne være kravene i en BIM-gjennomføringsplan eller digital leveranseplan (DLP), eller et spesifikt formål, som f. eks. mengdeavtaking.
Hvordan sette opp egenskapskontroller
Les mer
Denne funksjonen krever kjennskap til funksjonen for modellvalidering. For å lære mer, les artikkelen vår om Hvordan utføre kontroller i modellvalidering.
Opprett egenskapsregler
Egenskapsregler er sett med regler som brukes på objekter for å kontrollere om informasjon er lagt til og om prosjektkravene er oppfylt.
Disse egenskapsreglene er satt opp uavhengig av fagområder eller objektgrupper, slik at du kan bruke dem på tvers av alle fagområder.

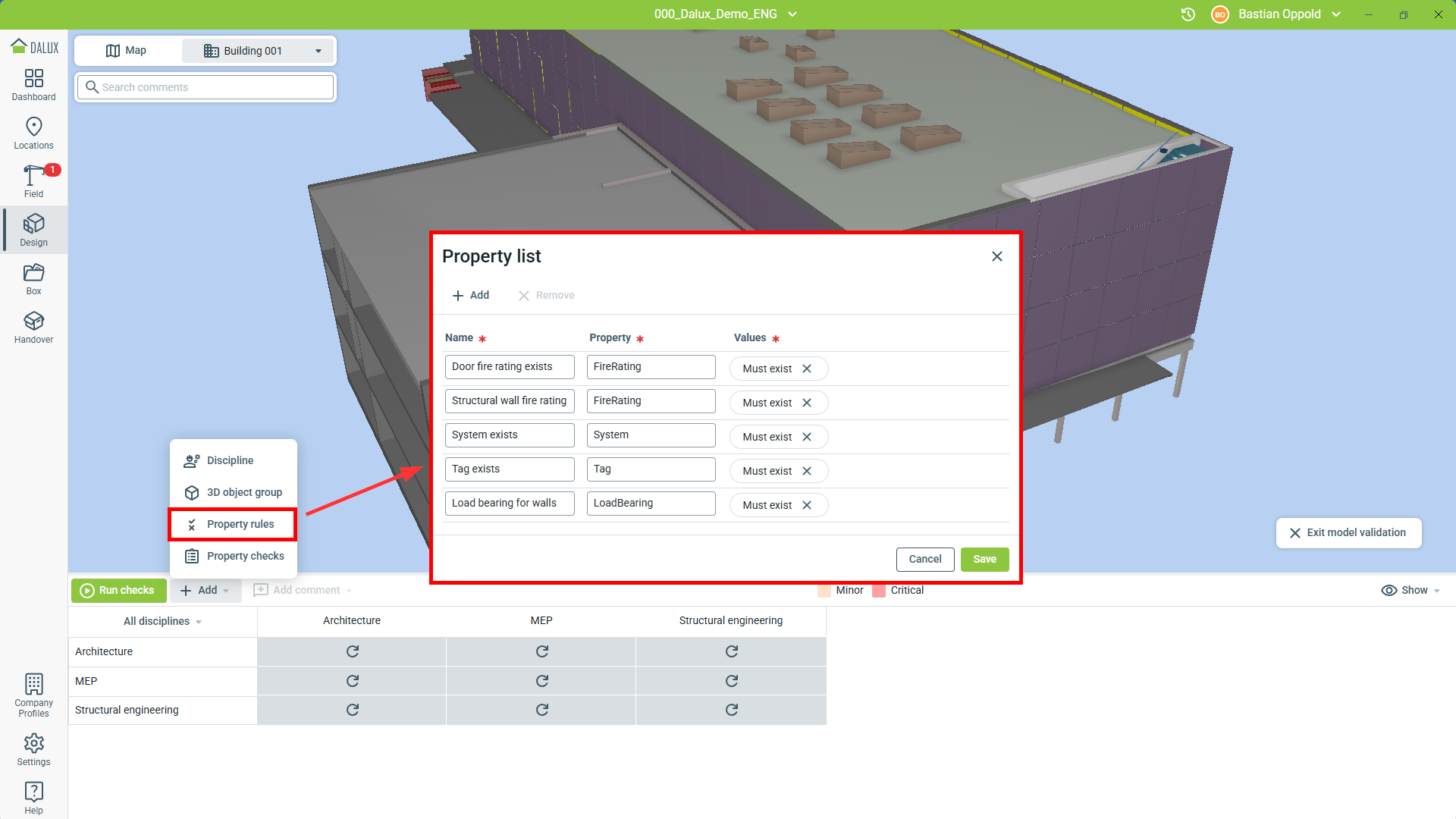

Opprett en ny egenskapsregel ved å gå til:
Design
Velg en bygning
Modellvalidering
Tilføy
Egenskapsregler
Tilføy
Deretter skriver du inn navnet på egenskapsregelen, velger egenskapen som skal oppfylle spesifikke krav, og deretter spesifiserer du hvilke nøyaktige krav egenskapen skal oppfylle. For disse kravene kan du velge mellom følgende verdier:
- Må eksistere: Det må eksistere en verdi for egenskapen.
- Lik (Tekst): Egenskapsverdien må være en tekststreng som nøyaktig er lik det som er skrevet her
- Lik (Numerisk): Egenskapens verdi må være lik dette nummeret.
- Større eller lik: Egenskapens verdi må være større enn eller lik dette nummeret.
- Mindre eller lik: Egenskapens verdi må være mindre enn eller lik dette nummeret.

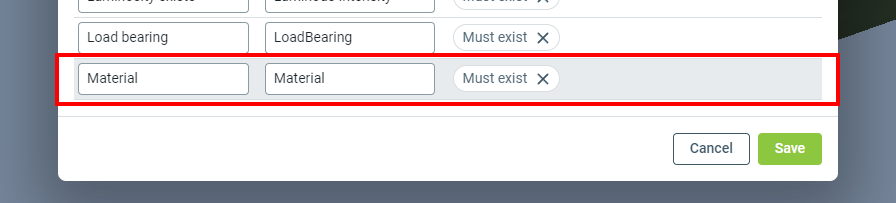

I dette eksempelet må den sammensatte modellen sine vegger følge BIM gjennomføringsplan, og det kreves at metadata for konstruksjonsvegger inkluderer hvilke materialer som er brukt. I dette tilfellet setter vi egenskapen til 'Materiale' og verdien til 'Må eksistere':
Opprett egenskapskontroller
Brukerrettigheter
Å opprette egenskapskontroller kan gjøres av en prosjektadministrator, en prosjekteringsleder, eller en bruker i en brukergruppe som har fått tilgang til 'Design'.

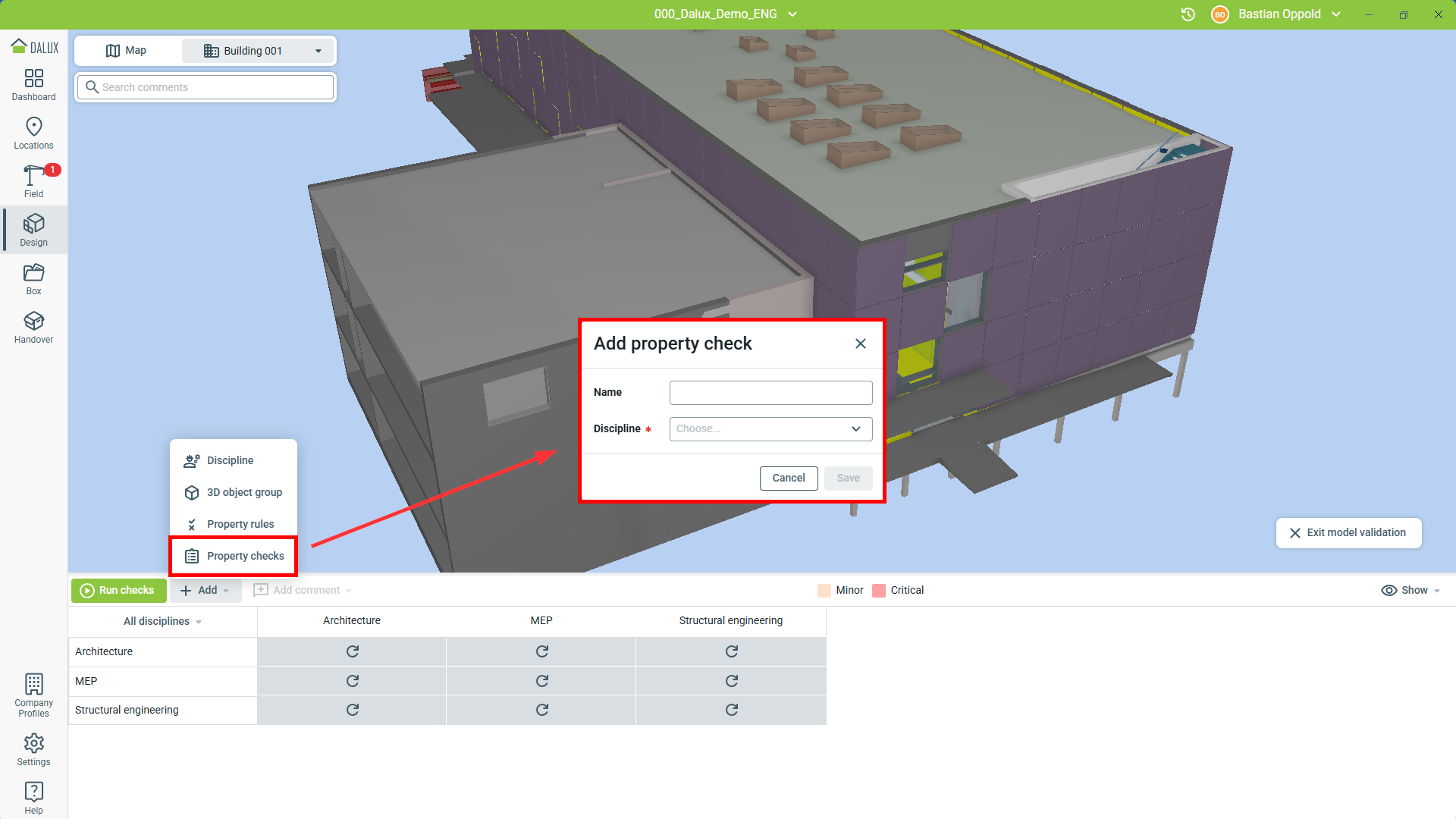

For å opprette egenskapskontroller, gå til
Design
Velg en bygning
Modellvalidering
Tilføy
Egenskapskontroller.
Fra dette nye vinduet kan du opprette og designe egenskapskontrollen. Gi den et navn og velg fagområdet den skal settes opp for.
Legg til kontroller i fagområdene
Etter at du har satt opp egenskapsregler og egenskapskontroller, kan du bruke dem på dine objektgrupper.
For å gjøre dette, åpne faget med den definerte egenskapskontrollen og klikk i den relevante cellen for objektgruppen.
Velg nå alle egenskapsregler som er relevante for denne objektgruppen. I dette eksempelet bør vegger leveres med informasjon om brannklassifisering, om de er bærende, og deres materiale:
Klikk på 'Lagre’ og egenskapskontrollen er klar til å brukes i modellvalidering for å validere metadataen.
Validere metadata ved å bruke egenskapskontroller
Når egenskapskontrollene er opprettet og konfigurert, kan de brukes i modellvalideringen for å validere metadataene de er konfigurert for.
For å bruke de opprettede egenskapskontrollene, gå til
Design
Velg en bygning
Modellvalidering.
Velg deretter bygningen. Her kan du enten kjøre alle kontroller samtidig eller velge en spesifikk egenskapskontroll du vil kjøre.
Modellen vil nå vise alle objekter i modellen som ikke overholder egenskapsreglene. Du får også en samlet oversikt over alle avvikene for videre gjennomgang og oppfølging.

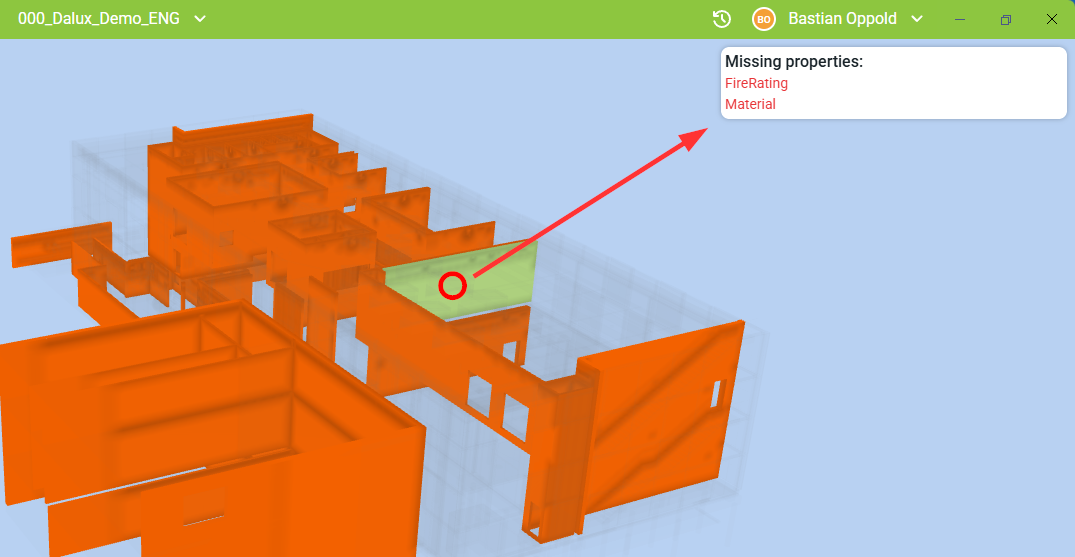

Å velge et av objektene vil også vise hvilke egenskaper som mangler:
Du kan deretter informere den relevante prosjekterende ved å opprette en kommentar eller redigere egenskapene selv i modelleringsprogramvaren. For å gjøre dette enda enklere, kan du også bruke Dalux Revit-plugin-modulen.
Les mer
Hvis metadata må leveres av andre interessenter enn opphavspersonen, for eksempel når en konsulent må legge til brannklassifiseringer i arkitektmodellen, bør du vurdere å bruke BIM-datafiler.
Korriger data ved hjelp av Revit-pluginen
Etter å ha funnet manglende metadata ved å bruke egenskapskontroller, kan du nå bruke Revit-plugin-modulen til å åpne Revit direkte til det relevante objektet som trenger å endres.
Les mer
Hvis du trenger å laste ned Revit-pluginen først, les artikkelen vår om hvordan du setter den opp: Slik setter du opp Revit-pluginen

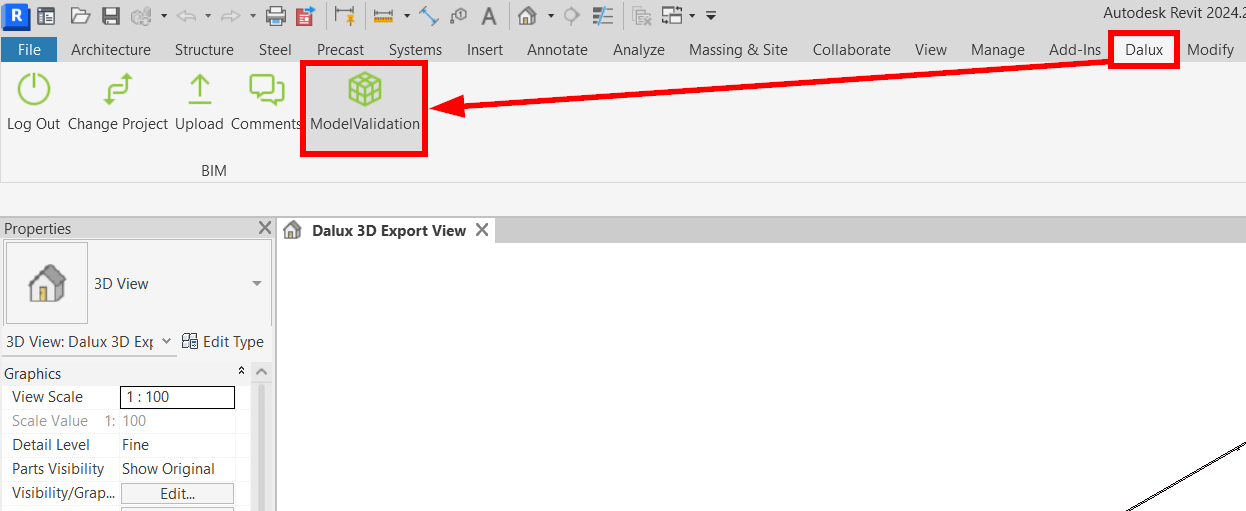

Først, start Revit og last inn modellen. Gå deretter til 'Dalux'-fanen og åpne opp Dalux ved å bruke Modellvalidering-knappen:
Med Dalux åpen, velger du bygning og fil, og deretter velger du metadatakravet, som beskrevet tidligere i artikkelen.

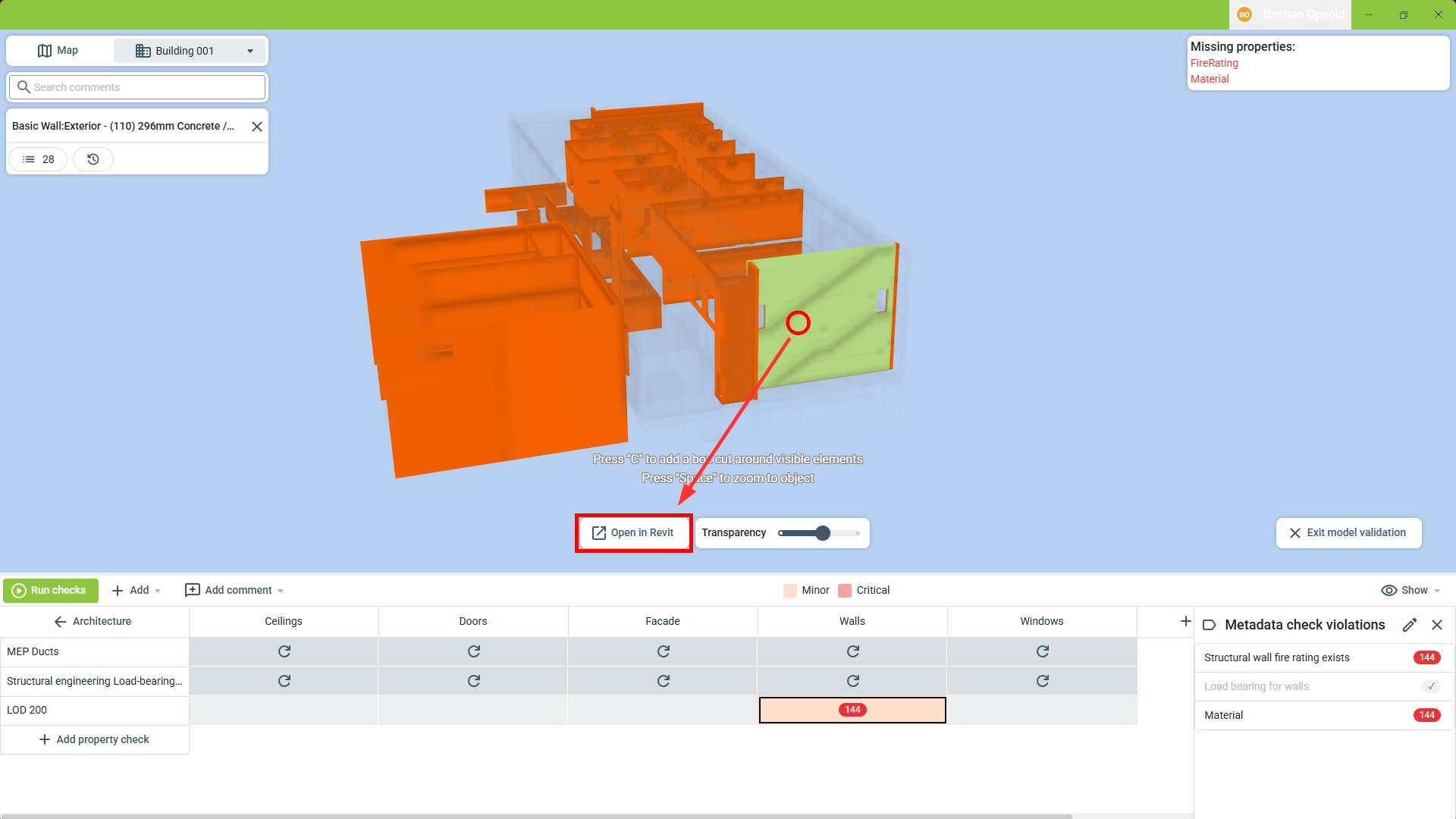

Nå kan du velge det markerte objektet i Dalux som du vil endre og klikke Åpne i Revit:

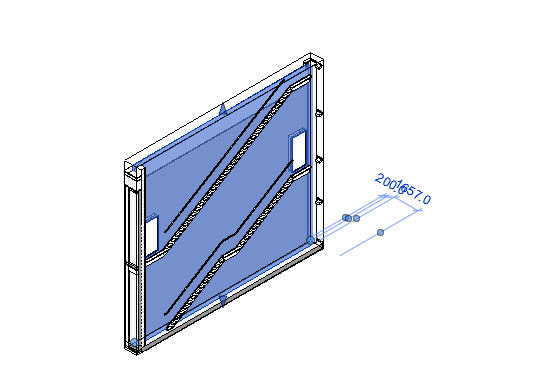

Dette vil markere objektet i Revit (fungerer både i 2D og 3D) og du kan deretter redigere det:

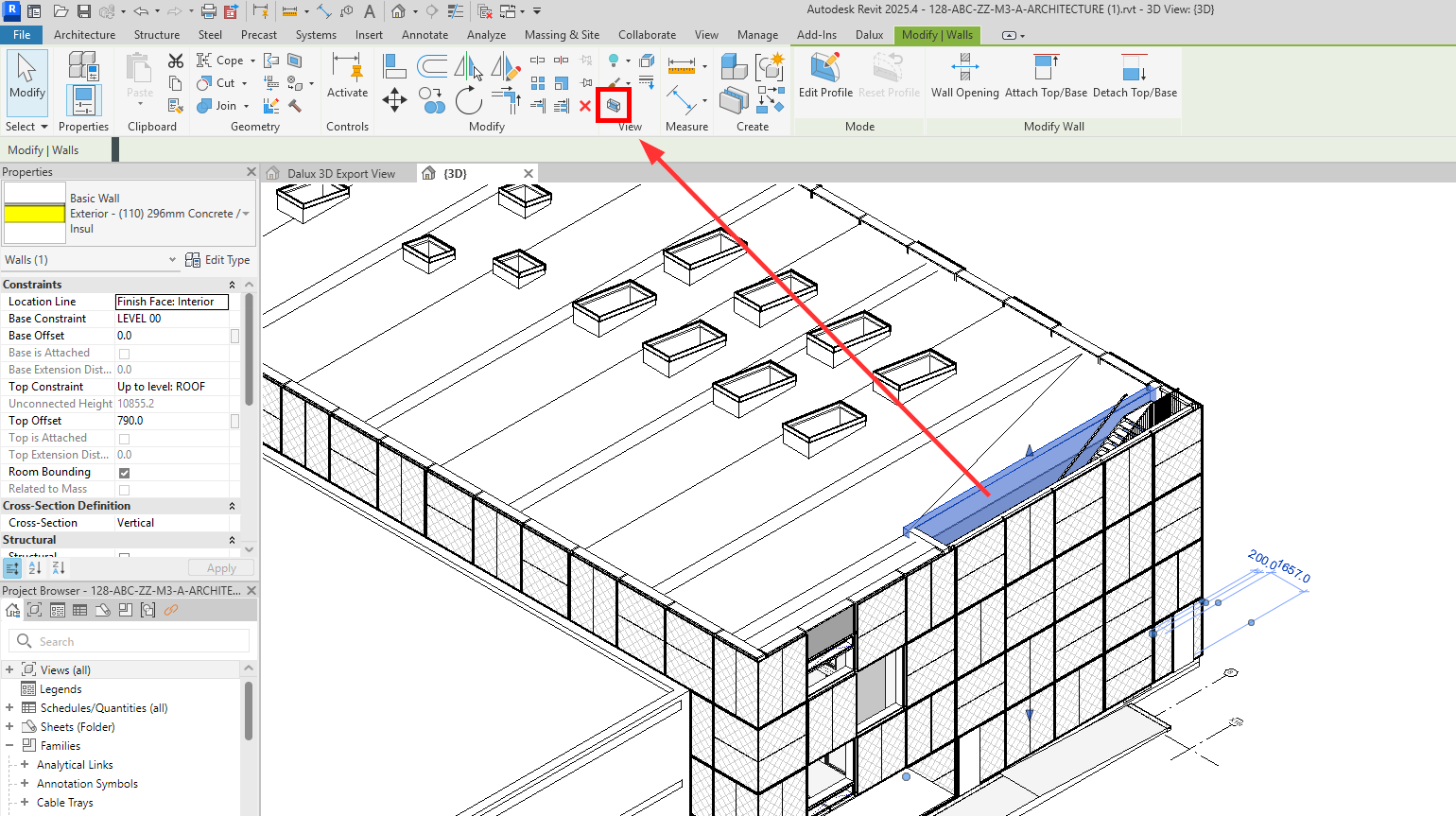

For å gjøre det lettere å se selve objektet, kan du bruke Utvalgsboks funksjonen:
Denne prosessen kan gjentas for objektene du vil endre.
