Hvordan sette opp Stasjonslinjer og Soner

Denne artikkelen forklarer hvordan du oppretter soner på kartet, områder og strukturer i et InfraField-prosjekt.

Bruk soner for å dele prosjektet inn i mindre segmenter med spesifikke egenskaper eller for filtreringsformål. Det anbefales å opprette soner fra begynnelsen, men å legge til soner senere vil automatisk oppdatere allerede plasserte registreringer.

Soner opprettet i kartvisningen vil automatisk bli vist over alle kartlag.

Du må først opprette et område eller en struktur for å legge til soner i det. Hvis du har lastet opp en eller flere linjefiler, kan du bruke dem til å automatisk opprette soner langs midtlinjene.

Hvordan sette opp soner

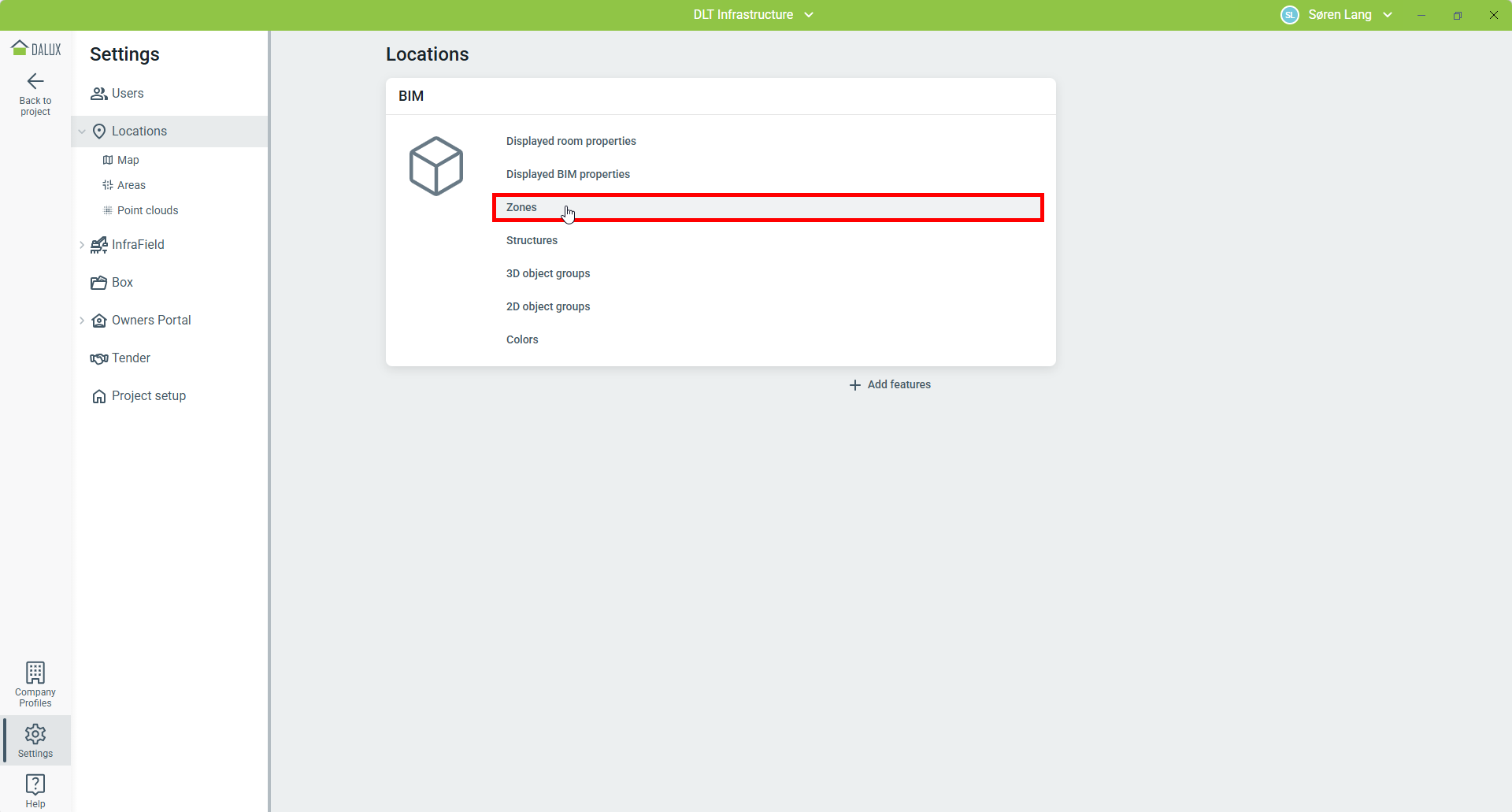

For å opprette soner i prosjektet, naviger til Innstillinger Lokasjoner 'Soner'.

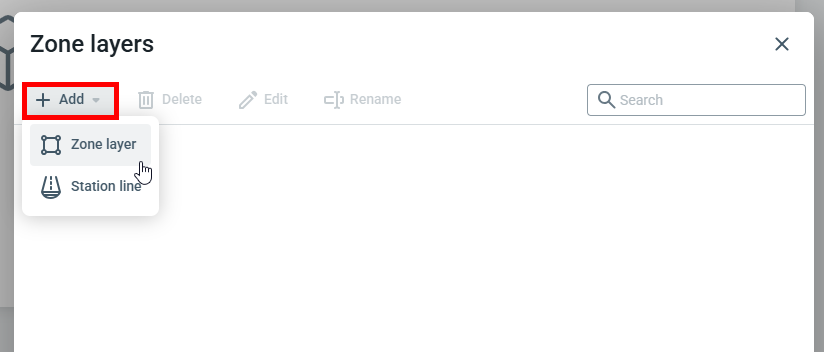

Når du klikker Legg til, finnes det to måter å opprette sonelag på:

• Sonelag: Denne funksjonen lar deg tegne former på kartet, områder eller strukturer. Sonene er uavhengige av hverandre.
• Stasjonslinjer: Dette lar deg opprette soner som følger en justering med fast bredde.

Hvordan sette opp sonelag

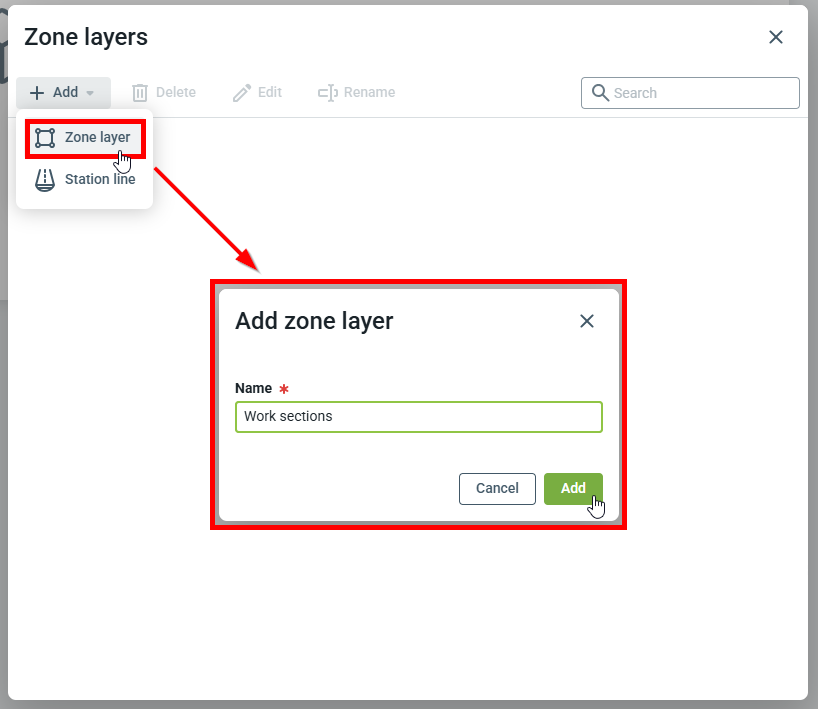

For å opprette et nytt sonelag og sonene på laget, klikk på Sonelag.

Skriv inn et navn for sonelaget, og klikk 'Legg til'. Sonelaget vises i listevisningen.

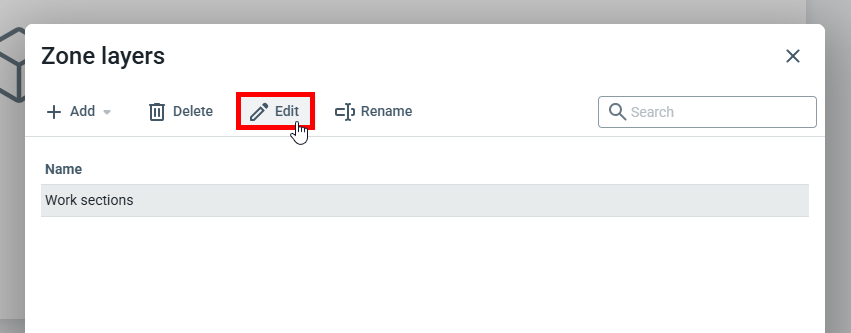

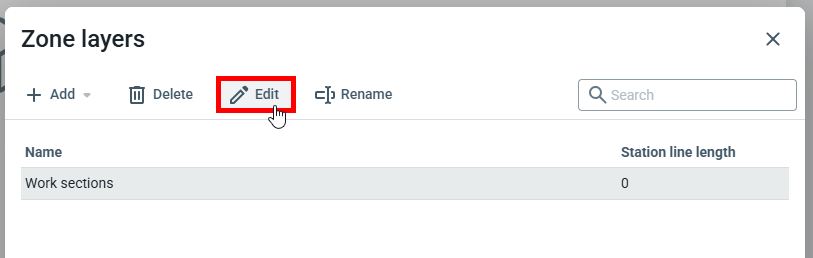

Dobbeltklikk på sonenavnet eller velg det og klikk Rediger.

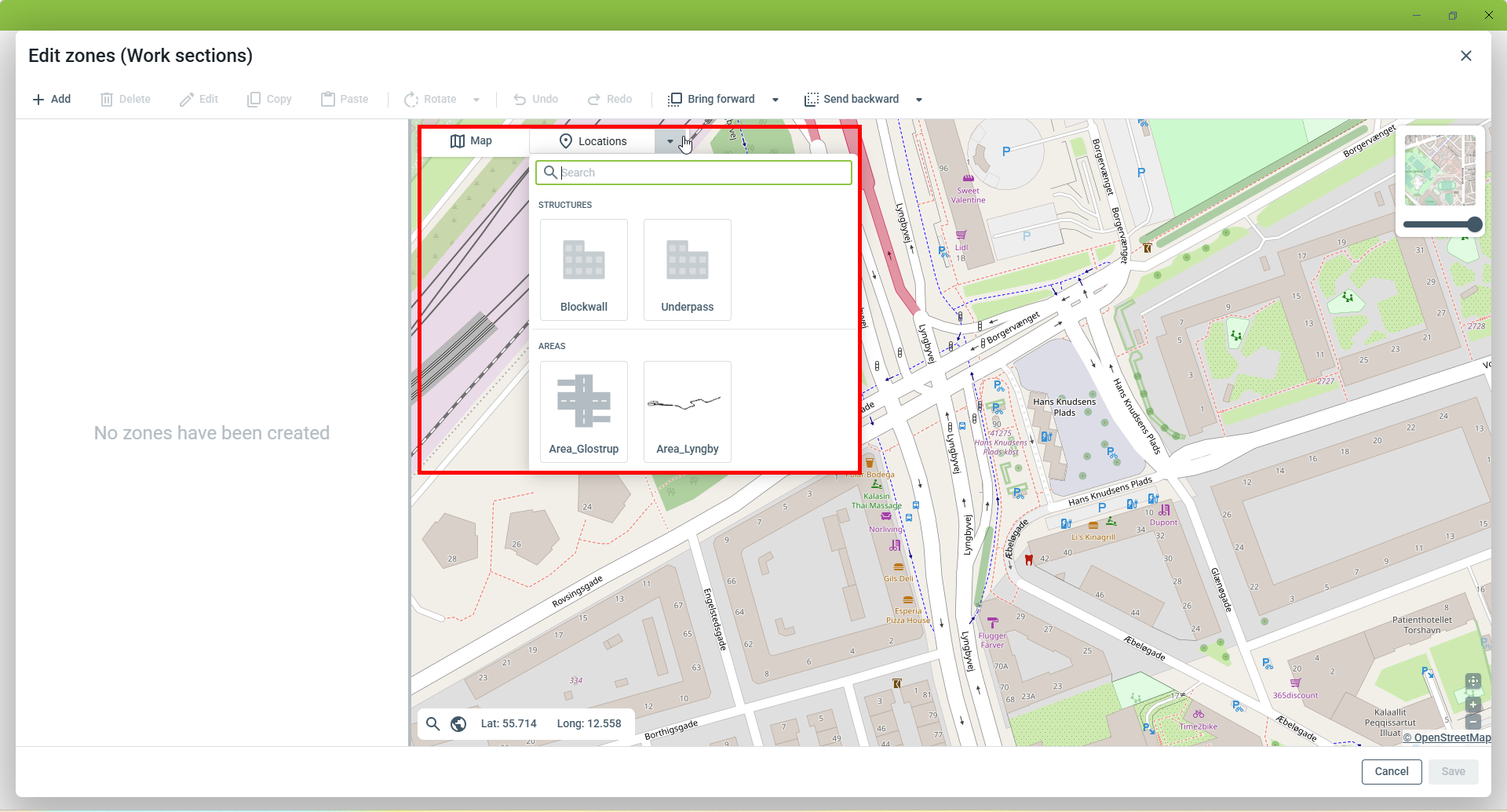

Du må velge hvor du vil legge til sonene. Velg mellom 'Kart', 'Område' eller 'Struktur' fra Lokasjoner.

• Soner lagt til områder kan også vises på kartet.
• Soner opprettet på en struktur kan bare vises innen den strukturen og IKKE på kartet, områder eller en annen struktur.
• Soner lagt til kartet og områdene kan ha samme navn og blir ansett som den samme sonen.
• Soner lagt til i en struktur kan ha samme navn innenfor strukturen og vil bli ansett som samme sone på tvers av nivåer. Den kan ikke ha samme navn som en sone fra kartet/området eller fra en annen struktur.

Hvordan sette opp stasjonslinjer

For å generere soner basert på stasjonslinjer, må du ha minst én linjefil. Les denne artikkelen for å lære hvordan du legger til linjeføringsfiler til prosjekter: Slik setter du opp linjeføringer

For å generere nye soner ved hjelp av stasjonslinjer, naviger til:

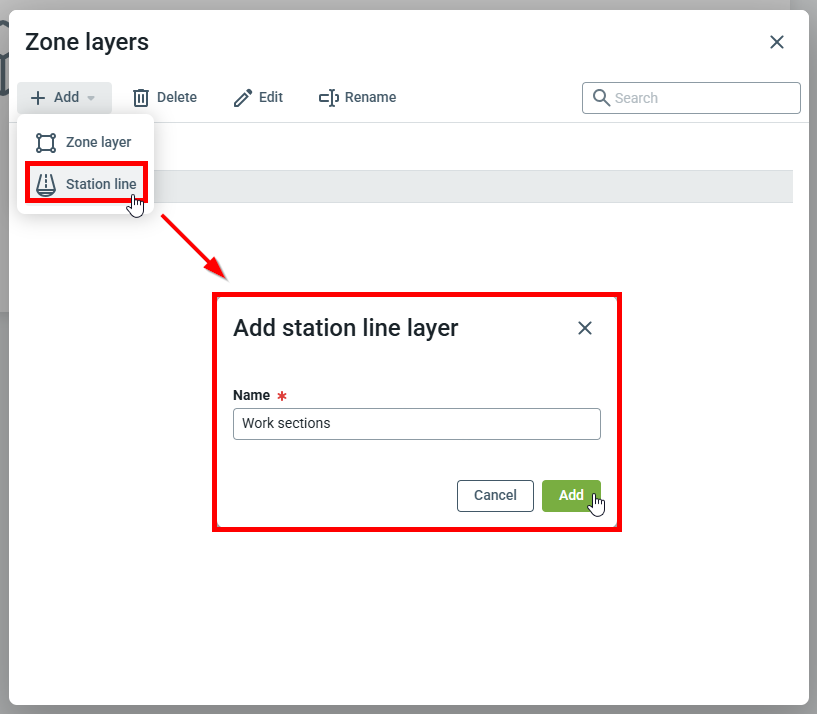

Innstillinger Lokasjoner Soner Legg til 'Stasjonslinje'.

Skriv inn et navn og klikk 'Tilføy'.

Dobbeltklikk på eller velg sonelaget og klikk på Rediger for å åpne den og start å generere soner i det.

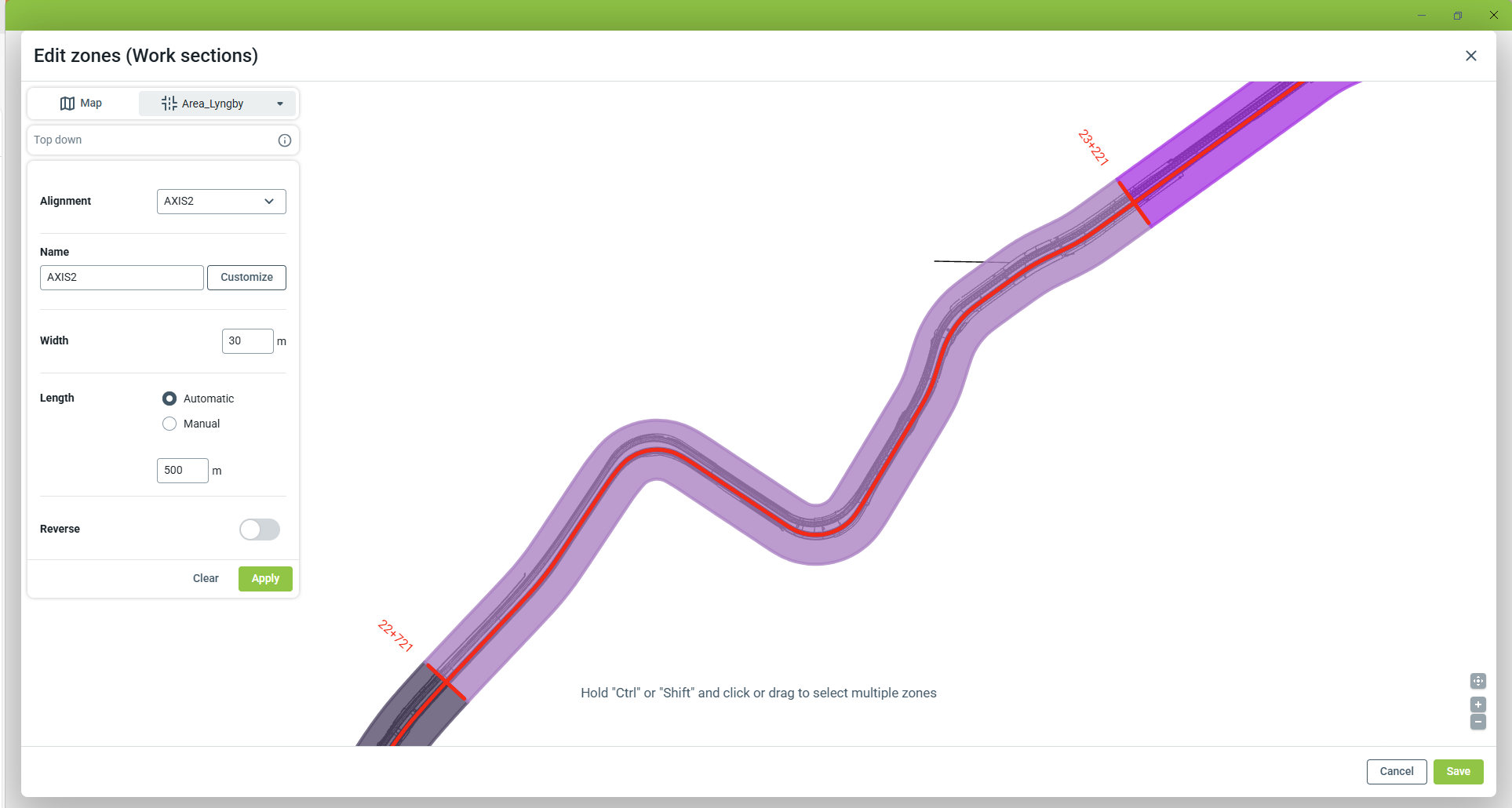

Velg kartvisningen eller et område med en tegning.

• Linjeføring: Velg en linje fra en linjefil.
• Navn: Velg et prefiks for å navngi sonene. Sonene vil bli navngitt med prefikset og start og slutt av stasjonsøkningen.
  • Brukertilpass: Angi et prefiks + en startverdi og intervallene
• Bredde: Angi den totale bredden for alle opprettede soner.
• Lengde:
  • Automatisk: Bruk denne innstillingen for å automatisk opprette soner langs linjeføringen med samme lengde (angitt nedenfor under meter).
  • Manual: Bruk denne metoden for å opprette sonene manuelt basert på en startstasjon og manuelt valgte lengder
• Reversere: Velg hvilken ende sonene skal genereres fra.

Klikk 'Bruk' for å se sonene som er generert. Klikk 'Lagre' for å lagre arbeidet ditt.

Legg til soneegenskaper

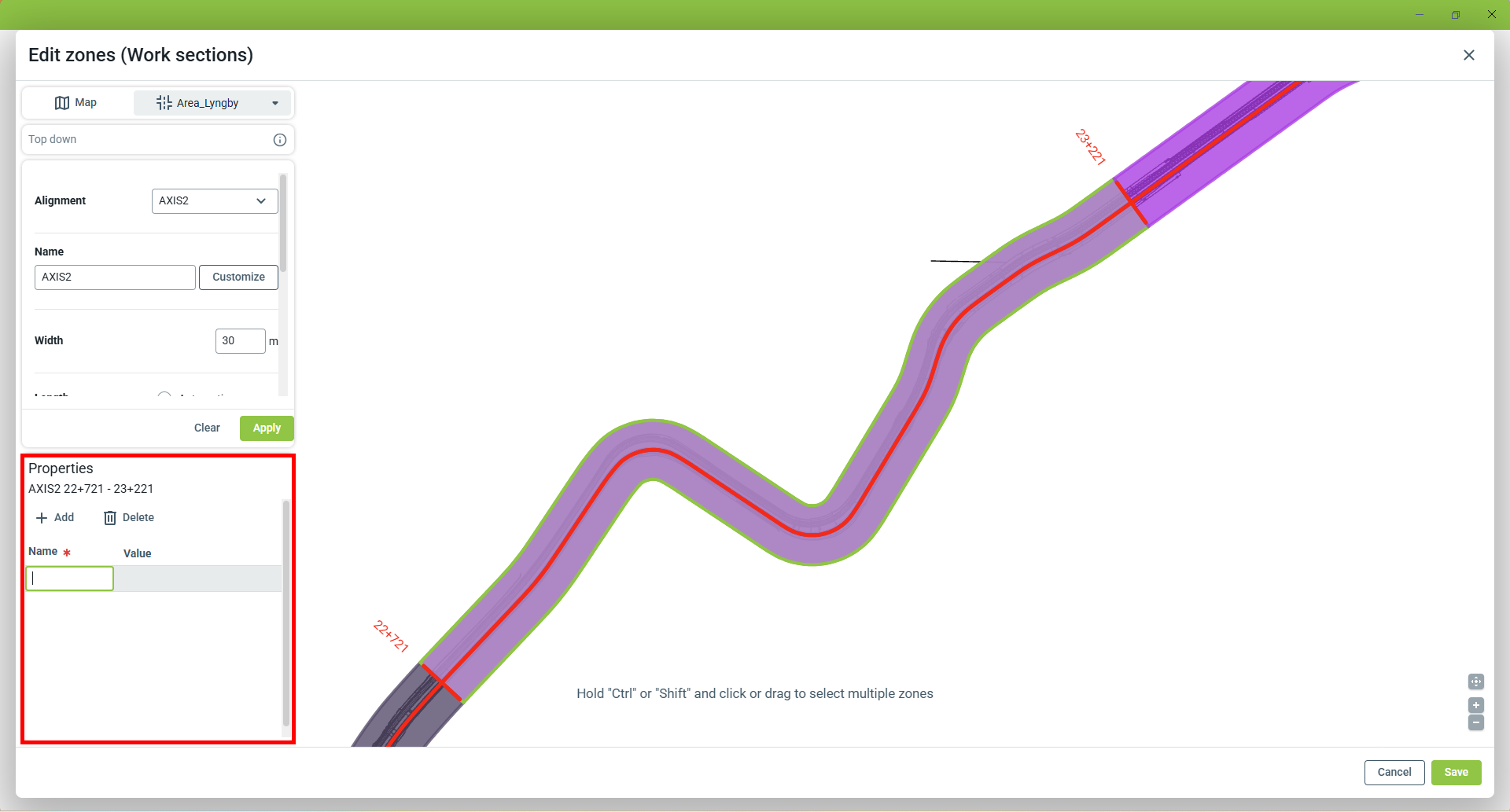

Soner kan ha individuelle egenskaper som brukere kan få tilgang til når de interagerer med dem. For å legge til disse egenskapene, klikker du på sonen når du redigerer den og fyller inn 'Name' og 'Value' i den dedikerte dialogen:

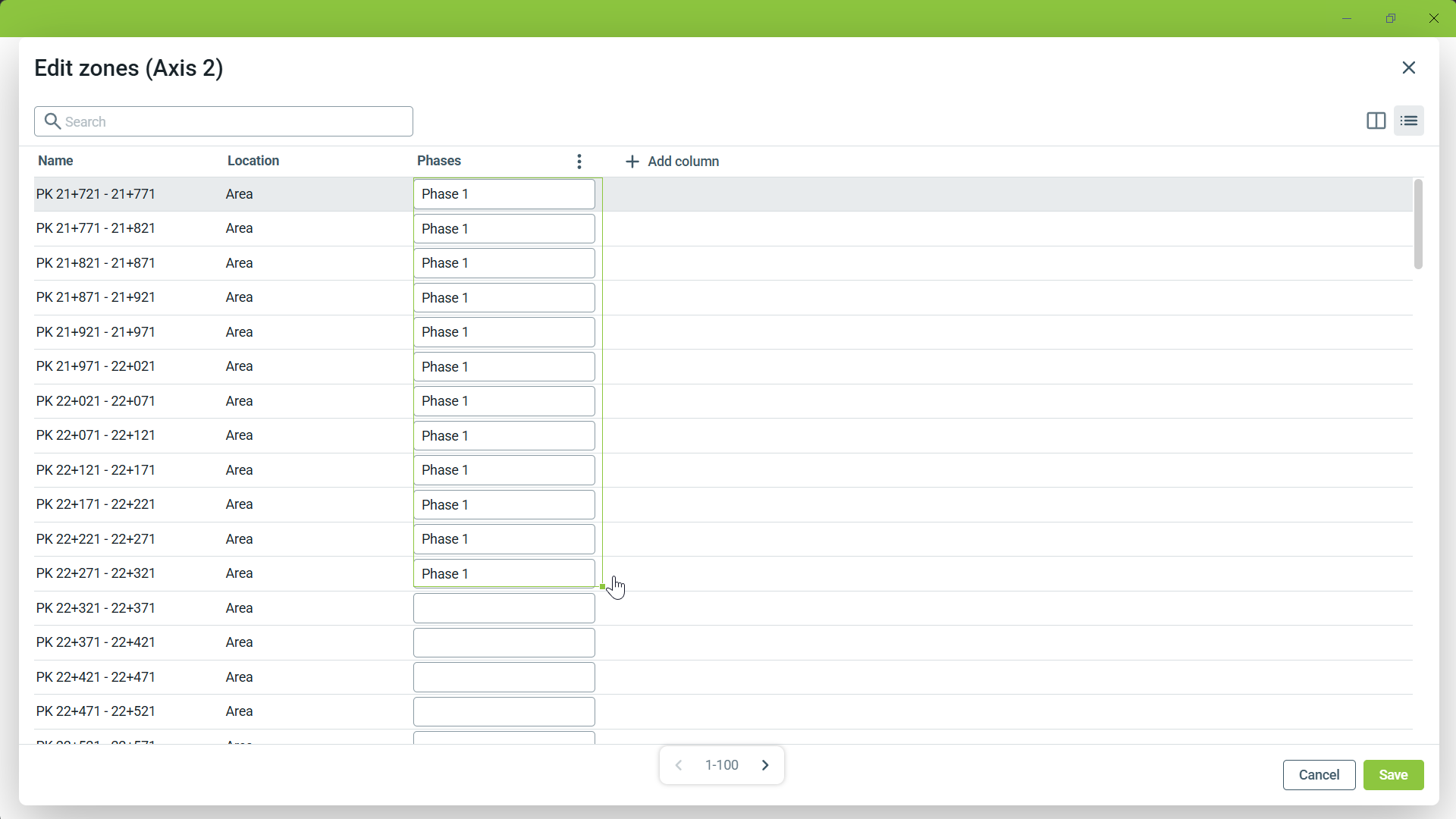

Hvis du vil legge til verdier i bulk, bytt til listevisning ved å klikke . Legg til en ny kolonne for attributtet ditt, fyll ut én verdi, og dra den grønne boksen ned for alle sonene du vil fylle ut:

Vær oppmerksom på at generering av nye soner vil overskrive denne informasjonen.
