I denne artikkelen går vi gjennom noen av filformatene som brukes ved import av data til Dalux FM, når DWG-tegningen din inneholder areal-/romdata.
Filformatene som dekkes i denne artikkelen inkluderer:
- BIPS Cad lagstandard BIPS (BIPS-lagstandard)
- AK81 CAD lagstandard BIPS (BIPS-lagstandard)
- AK81 A99 CAD lagstandard (CAD-lagstandard)
- NS cad (Norsk standard)
Vi antar at du har grunnleggende kunnskap om Autodesk AutoCAD og/eller AutoCAD Architecture.
Når du bruker disse filformatene må lagene dine samsvare med navnene på lagene i denne artikkelen. Ellers vil importen mislykkes.
Hvis du vil bruke dine egne navn på lag, kan du bruke det brukerdefinerte filformatet. Les denne artikkelen for å lære hvordan du bruker det brukerdefinerte filformatet.
Når du importerer data fra DWG-tegningene dine, vil rom-/etasjedata i Dalux FM bli opprettet.
Hvis du oppdaterer informasjonen ved å bruke DWG-tegningen, vil rom-/etasjedataene i Dalux FM bli endret.
Sørg derfor for å verifisere innholdet før du oppdaterer det.
ADVARSEL!
Hvis du sletter/endrer noen data i Dalux FM under en import, kan de ikke gjenopprettes.

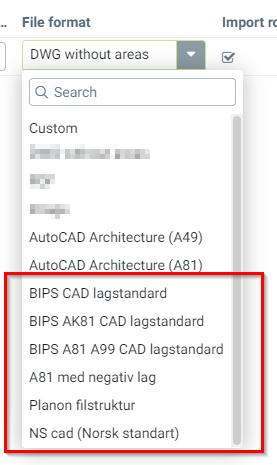

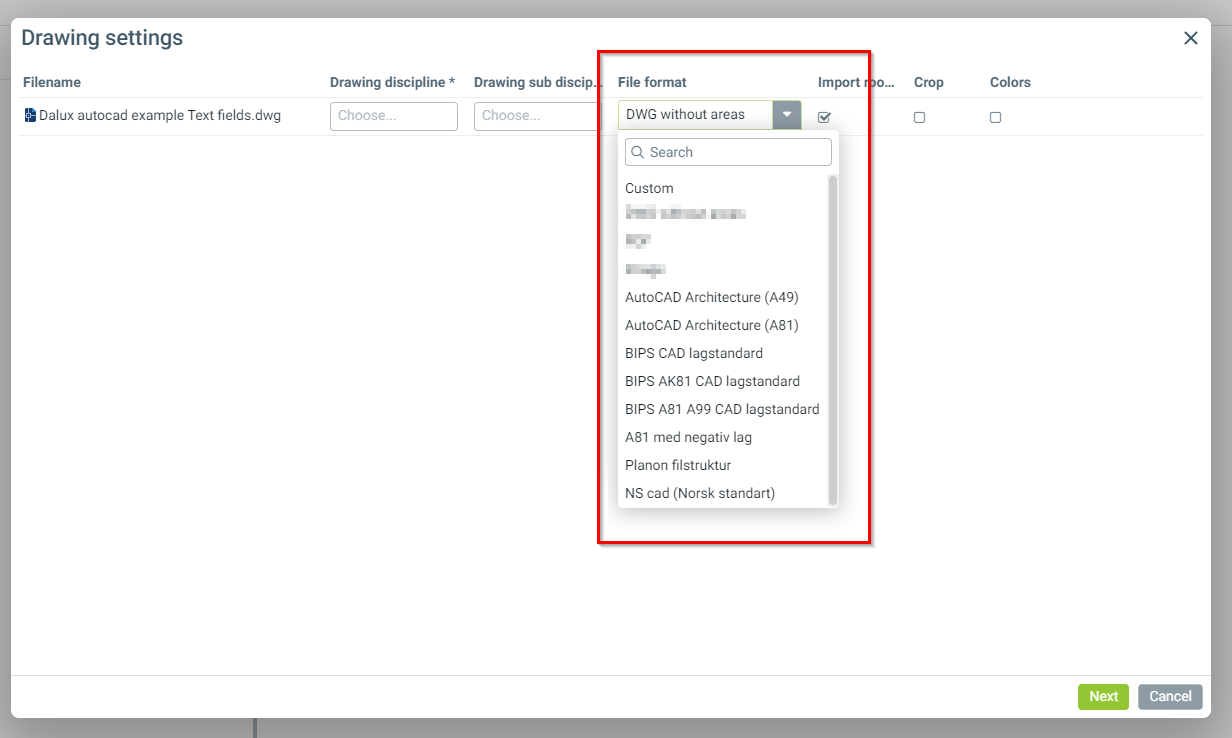

BIPS, A81, Planon og NS cad
Disse filformatene er kun tilgjengelige for instanser opprettet på dansk og norsk.
Opprett tegningene ved å følge de samme reglene som for det brukerdefinerte filformatet (se lenke ovenfor).
Det eneste unntaket er at lag og blokk-attributter må ha riktig navn avhengig av det valgte filformatet:
| Nettoareal | Bruttoareal | Romnummer | Romtype | Alternativt lag | Negativt nettoareal | Negativt bruttoareal | |
| BIPS Cad lagstandard | A49--A-N | A49--A-B | A49--I- | A49--T- | A49--E- | -- | -- |
| BIPS AK81 CAD lagstandard | AK81--G-N | AK81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| BIPS AK81 A99 CAD lagstandard | A81--G-N | A81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| NS cad (Norsk standard) | A862-NTA | A862-BTA | A862-Romnummer | A862-Romtype | -- | -- | -- |

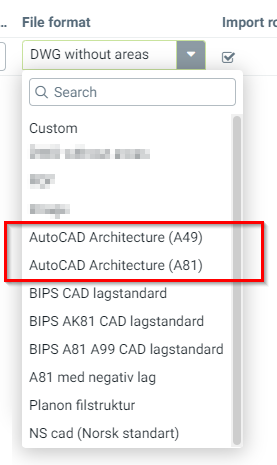

AutoCAD Architecture
Lagformatene er tilgjengelige for alle instanser, uavhengig av språk.

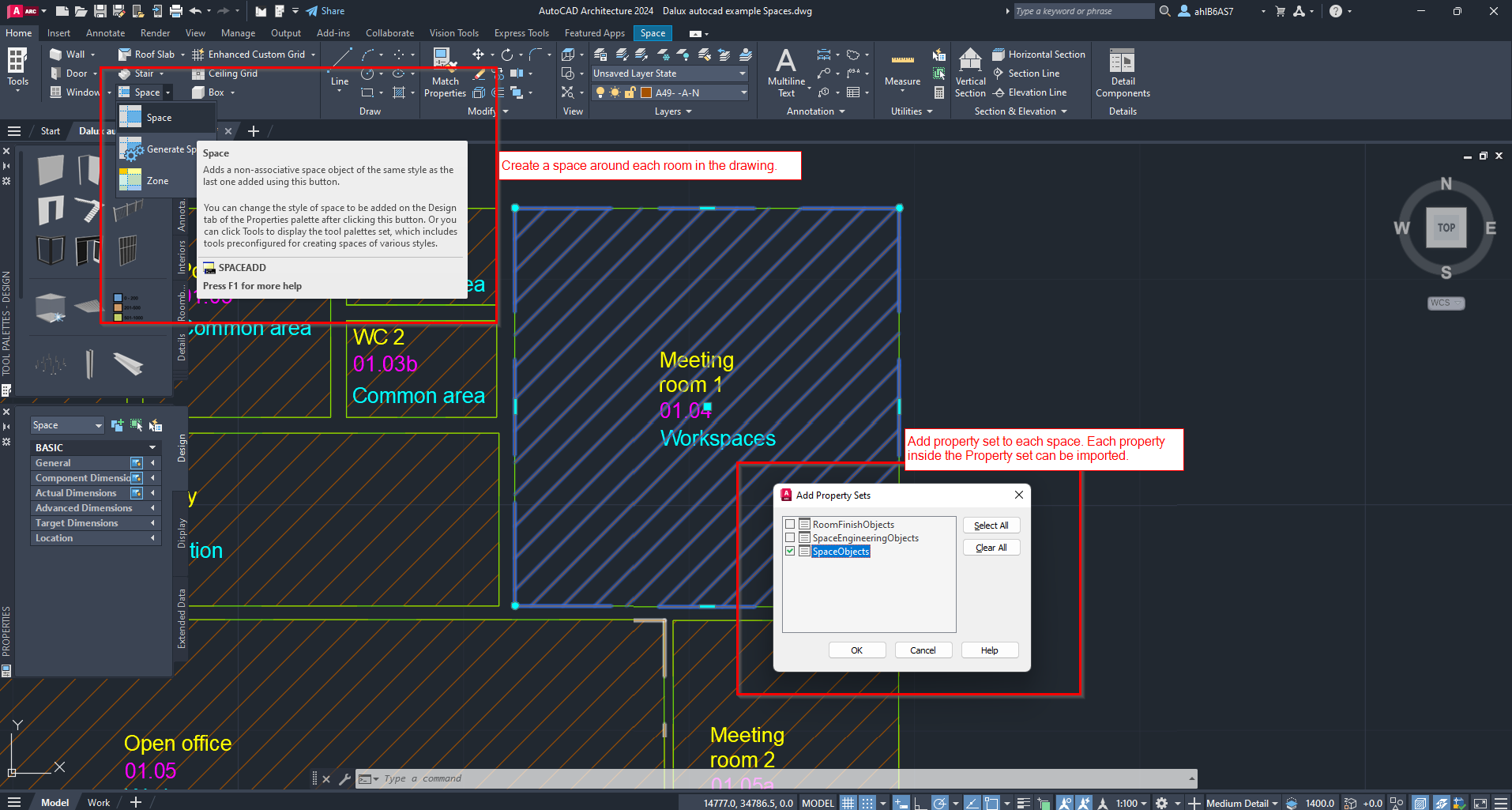

Hvis du bruker AutoCAD Architecture, kan du opprette arealinformasjon ved hjelp av Space-verktøyet.
Hvert Space-objekt kan ha egenskaper som kan importeres til Dalux FM.
Netto- og bruttoareal må være på spesifikke lag:
| Nettoareal | Bruttoareal | |
| AutoCAD Architecture A49 | A49- -A-N | A49- -A-B |
| AutoCAD Architecture A81 | A81--G-N | A81--G-B |
Attributtene trenger ikke å være på et bestemt lag og bør opprettes som egenskapssett.

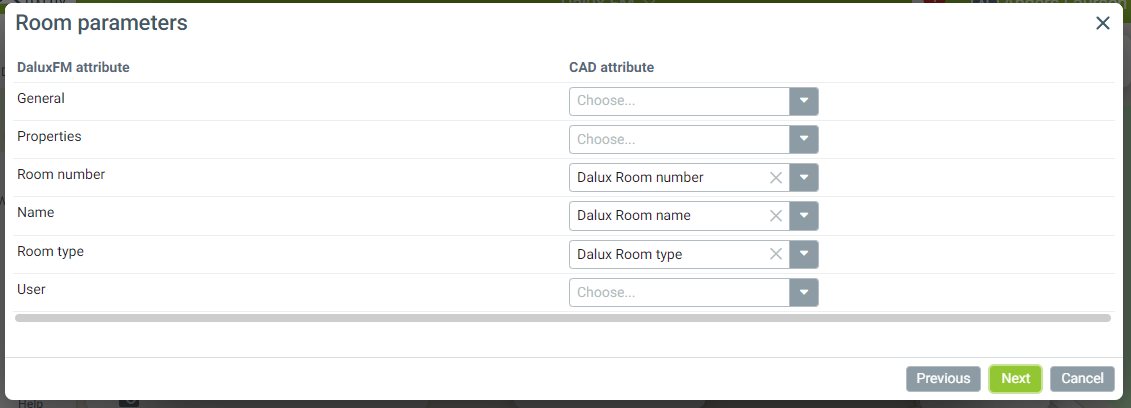

Under trinnet 'Romparametre' i importen kan hver romegenskap kobles til en tilsvarende Dalux-attributt.
