Denne artikkelen beskriver hvordan du laster opp, administrerer og viser punktskyer som er lastet opp til Dalux FM.
Punktskyer er et datasett med punkter som inneholder geometriske koordinater, fargeverdier og lysstyrke. De genereres vanligvis av LIDAR-skannere som skanner et område og samler inn datapunktene. Datapunktene blir deretter omdannet til 3D-bilder i form av en punktsky.
Vi anbefaler å bruke Dalux Desktop App når du arbeider med punktskyer.
Punktskyer i FM er kun tilgjengelig med BIM og Dokumentasjon Pro.
Teknisk informasjon
I de fleste tilfeller er det anbefalte filformatet for optimal bruk .laz, men andre filformater fungerer fint med Dalux FM. Vi anbefaler, hvis mulig, å følge de foretrukne filformatene nedenfor fra venstre mot høyre.
.laz .las
.e57
.ply
.pts
.xyz
Maksimal filstørrelse er 8 GB.
.pts- og .xyz-filer varierer i spesifikasjon, så korrekt tolkning kan ikke garanteres. Hvis dette er den eneste tilgjengelige formattypen, kan en tjeneste som Pointzip brukes til å konvertere filer til .laz.
Dalux FM støtter ikke .rcp-filer.
Hvordan sette opp punktskyer
Brukerrettigheter
Punktskyer kan kun administreres av administratorer.

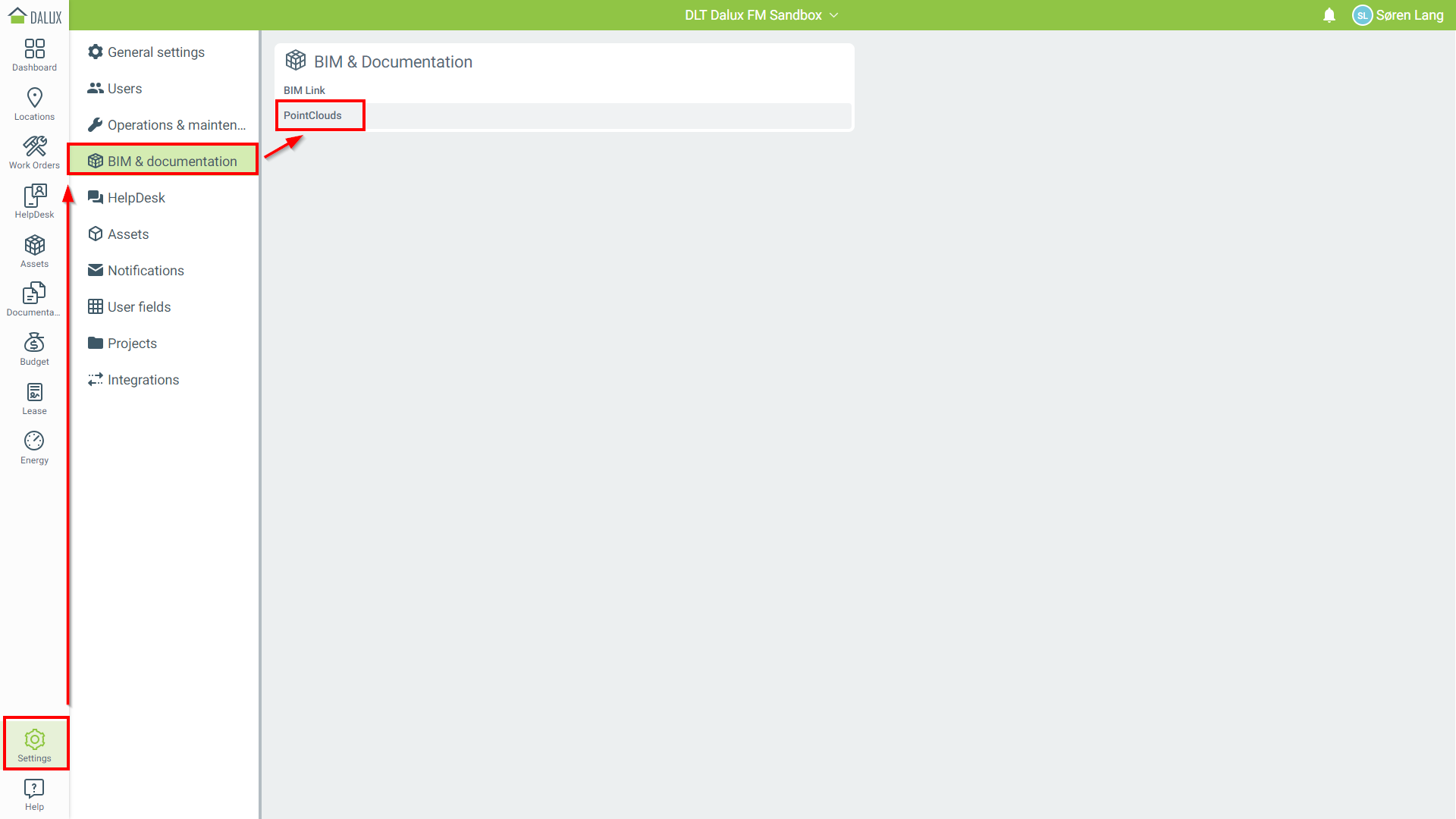

For å laste opp eller administrere punktskyer, gå til:
Innstillinger
BIM & Dokumentasjon
'Punktskyer'.

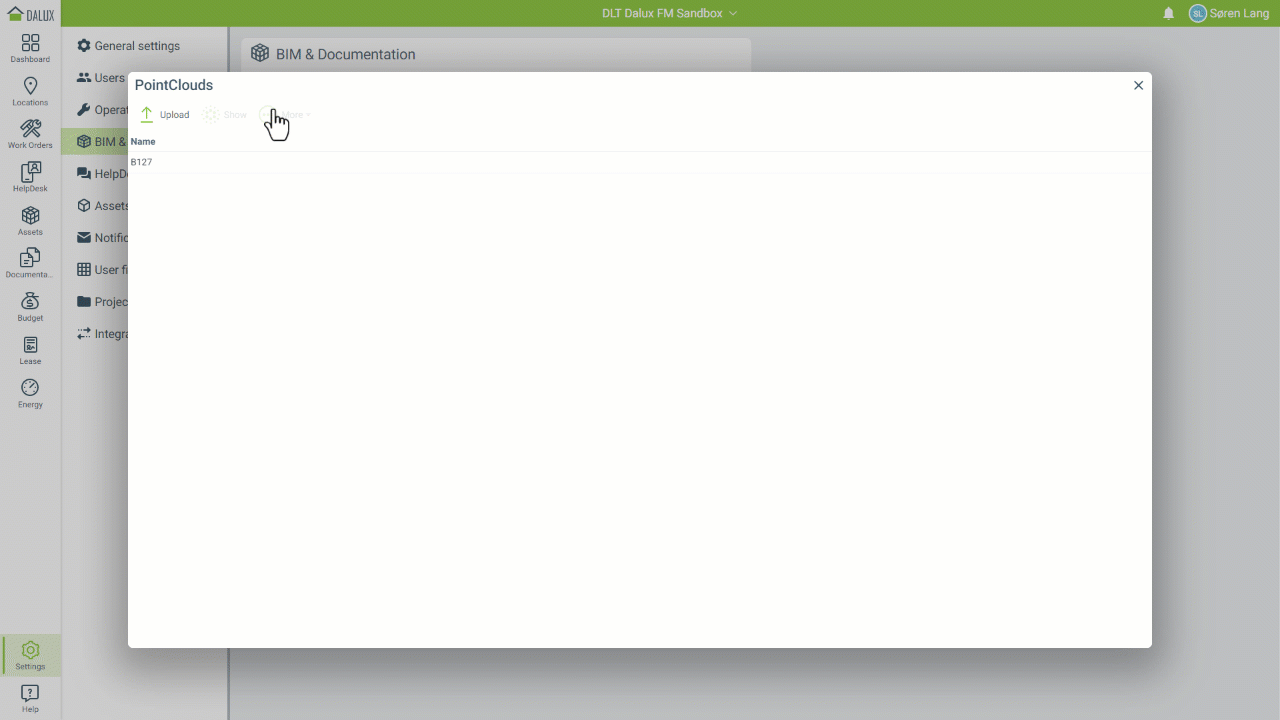

Når du klikker på 'Punktskyer' åpnes et nytt vindu. Herfra kan du
-
Last opp eller oppdater punktskyer for Dalux FM-instansen
-
Vis alle punktskyer som er lastet opp til Dalux FM-instansen
Når du velger en eksisterende punktsky, fra Mer-menyen kan du:
-
Last opp flere filer til punktsky
-
Slett punktsky
Klikk på Last opp og finn punktskyfilene på datamaskinen din, og last dem opp til Dalux FM.
Når du har funnet filene, åpnes et nytt vindu.

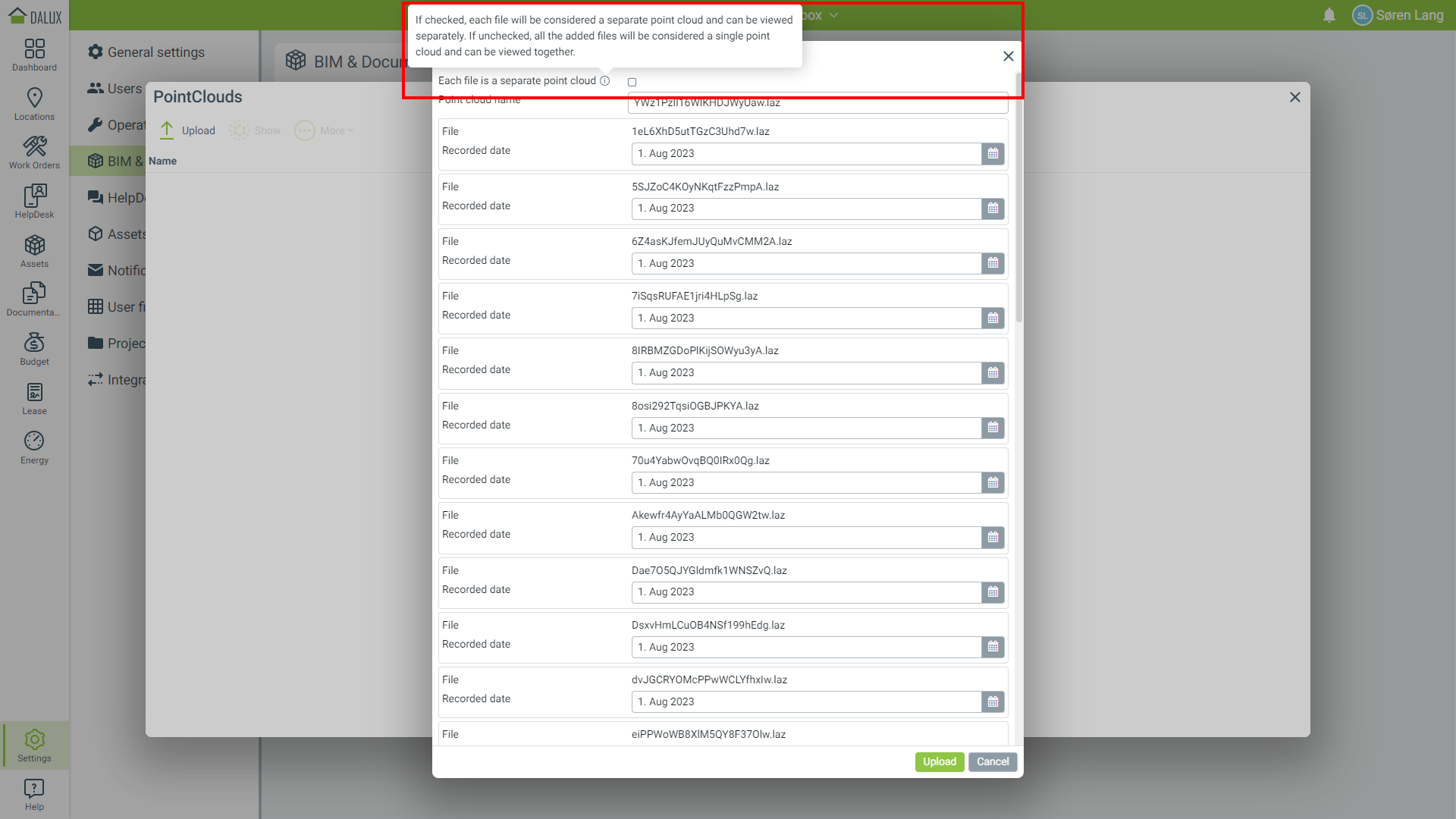

Vær spesielt oppmerksom på toppen av vinduet. Du må oppgi til Dalux FM om du laster opp separate punktskyer, eller om du laster opp en større punktsky i flere deler.
Du kan endre navnet på punktskyen(e) og angi opptaksdatoen. Merk at denne informasjonen ikke kan endres etter opplasting.
Når du er ferdig, klikk på 'Last opp'.
Når punktskyene er lastet opp, vil Dalux FM behandle filene før de kan brukes.
Hvis du legger til punktskyer fra forskjellige datoer, opprett en ny punktsky og følg samme prosess.
Når punktskyen er lastet opp og behandlet, kan den vises ved å klikke på punktskyen og deretter klikke Vis i toppmenyen.
Teknisk informasjon
Når du ser på punktskyen i Dalux Desktop-appen, endres punktstørrelsene dynamisk, basert på faktorer som kameravinkel og zoomnivåer.
Når du viser punktskyen på nettet, vil en 'Punktstørrelse'-skyvekontroll vises, og hvert punkt gjengis med den valgte størrelsen. Dette gjelder både når du viser punktskyen alene og når du viser den i 3D sammen med 3D-modellen.
Hvordan bruke punktskyer med Lokasjoner
Hvis punktskyene og en 3D-modell er justert, kan punktskyen vises sammen med 3D-modellen. Punktskyer kan vises fra Lokasjoner.

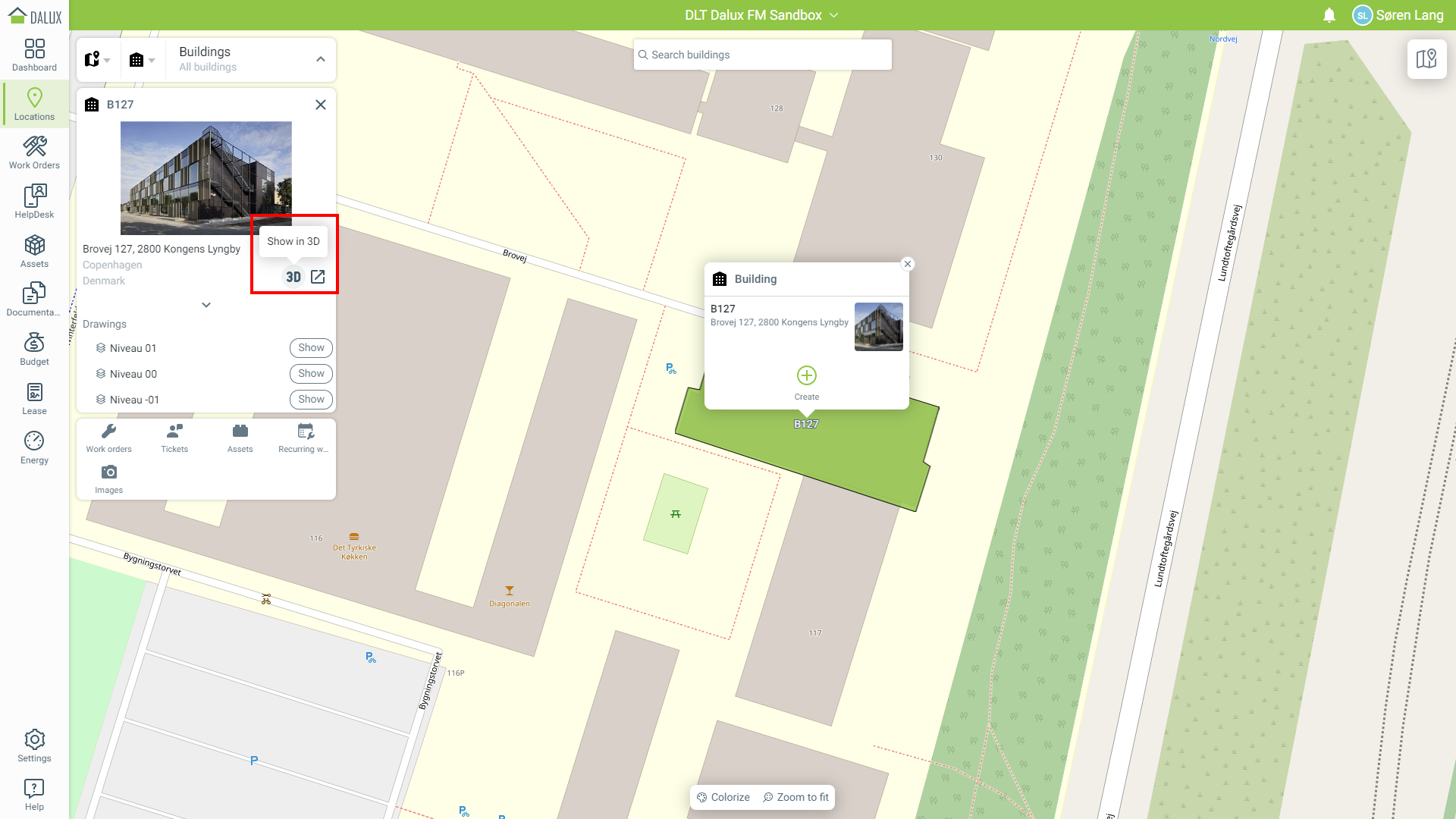

Gå til Lokasjoner og velg
Bygningen som var knyttet til punktskyen. Klikk deretter på
-knappen.

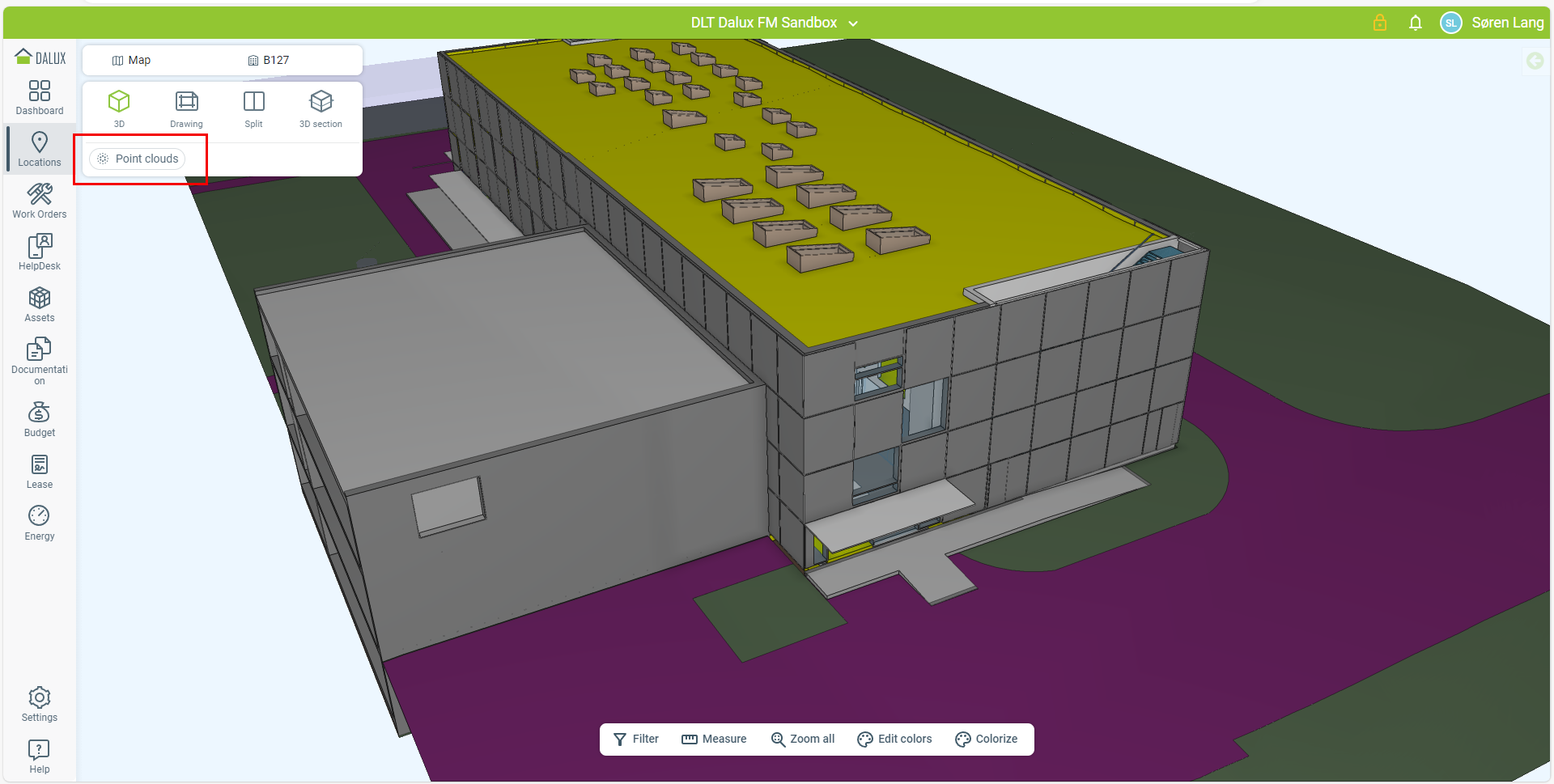

Du kan deretter velge Punktskyer i verktøylinjen og velge hvilken punktsky som skal vises.

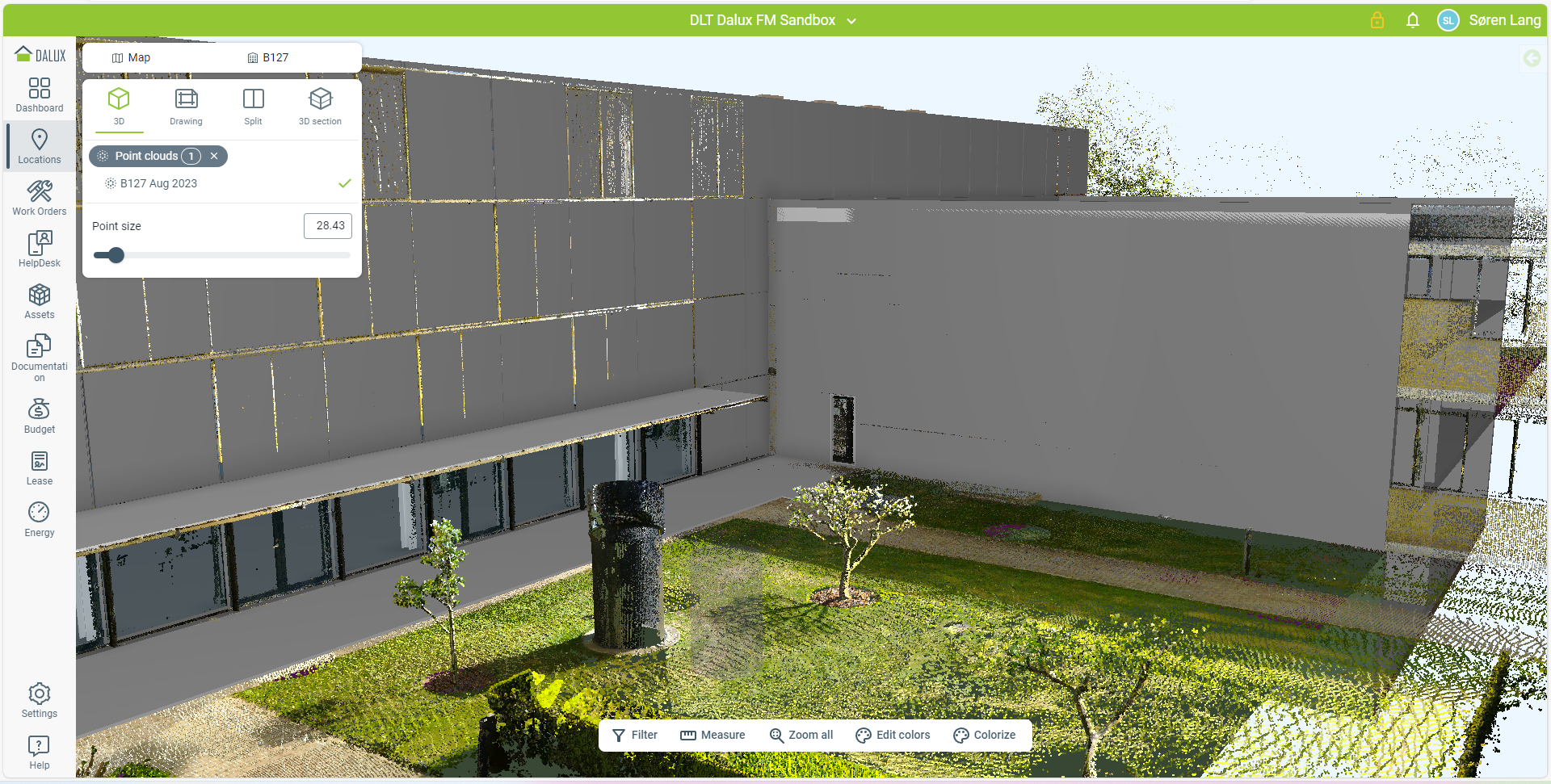

Punktskyen vises ved siden av 3D-modellen, og navigasjon i 3D fungerer som normalt i Dalux FM.
