Hvordan oppdatere IFC-modeller i FM

Denne artikkelen forklarer hvordan du oppdaterer IFC-modeller i Dalux FM og kartlegger de importerte dataene fra en oppdatert modell.

Når du oppdaterer IFC-filer i Dalux FM, må du være nøye med kartleggingen av data for å unngå å opprette kopier eller fjerne data utilsiktet.

Oppdatering av IFC-filer overskriver den eksisterende filen med en ny, men du kan velge hvilke data som skal importeres og hvilke som ikke skal. I denne artikkelen viser vi eksempler på IFC-oppdateringer hvor:

• En utvidelse av bygningen legges til
• To eller flere rom slås sammen til ett rom
• Ett eller flere rom deles opp i flere nye rom

Hvordan oppdatere en IFC-modell i Dalux FM

For å oppdatere en IFC-modell i en Dalux FM-instans, finn bygningen du vil oppdatere IFC-filen for i Lokasjoner-modulen. Dette kan gjøres med kartet eller ved å bruke listevisningen.

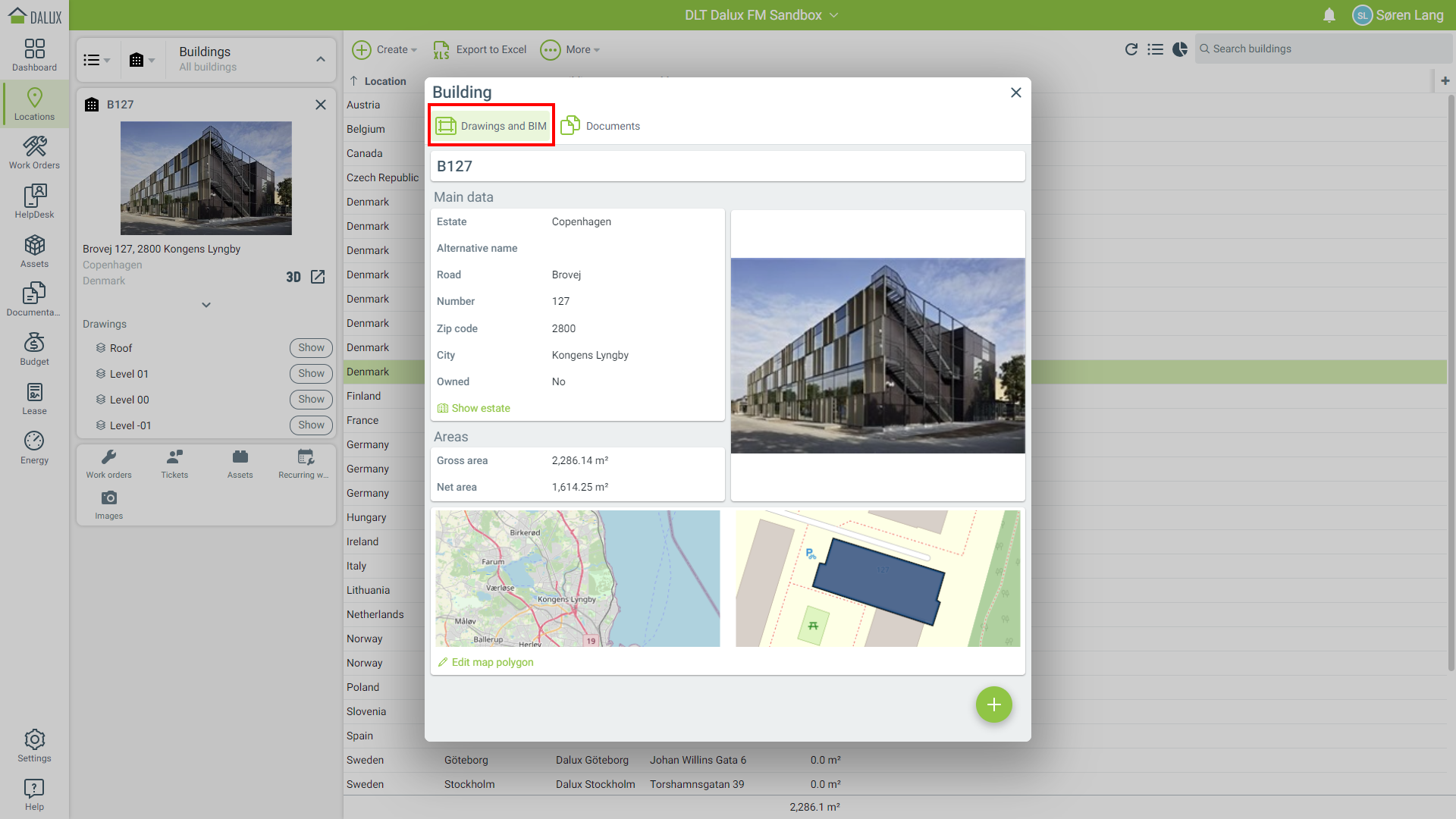

Dobbeltklikk på bygningen for å åpne den. Klikk deretter på Tegninger og BIM.

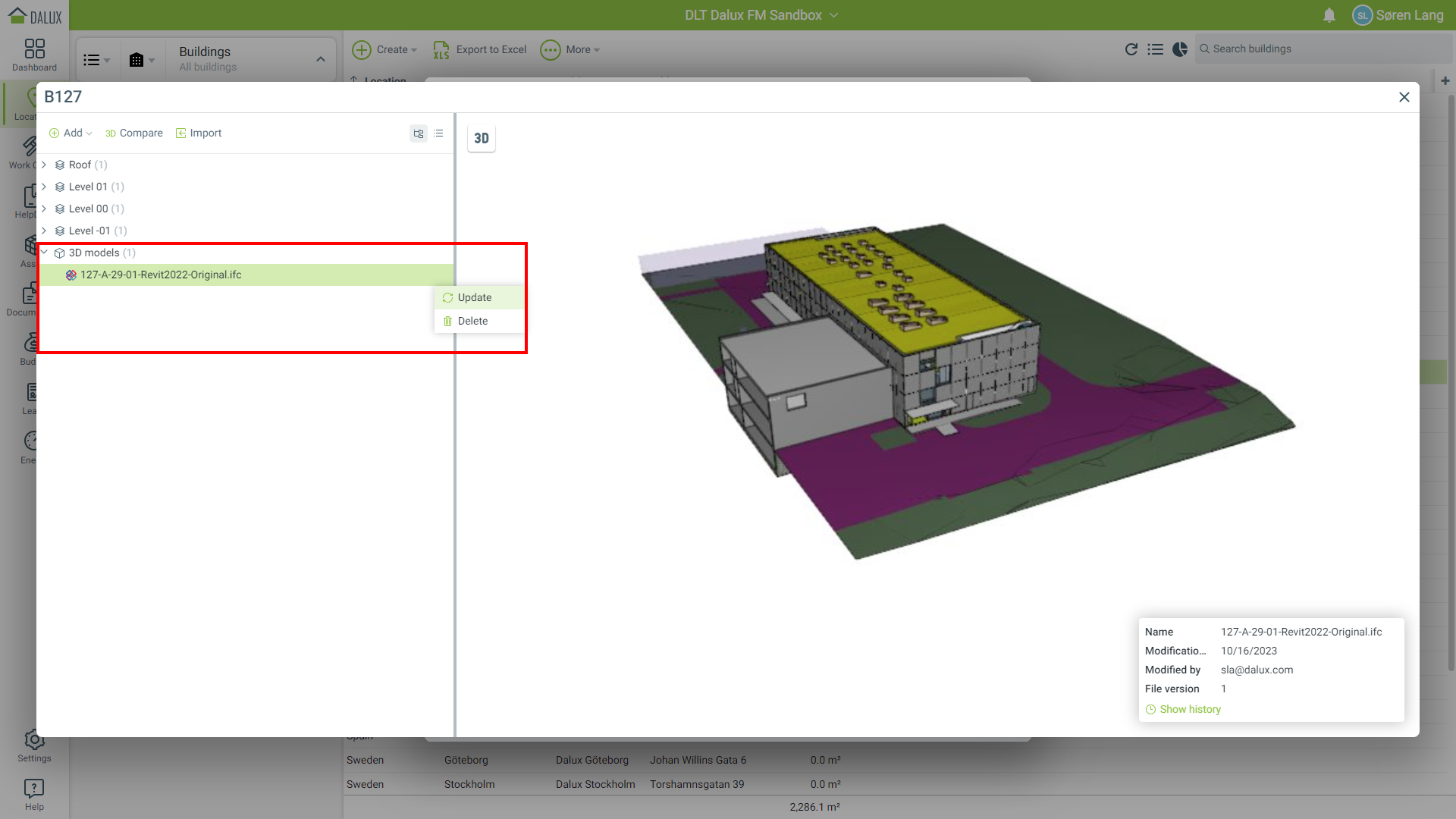

Finn modellen du ønsker å oppdatere, klikk og deretter Oppdater. Finn den oppdaterte modellfilen på datamaskinen din og last den opp.

Prosessen ligner på den første opplastingen din, men det er svært viktig å sikre at den nye informasjonen fra BIM-modellen blir kartlagt korrekt.

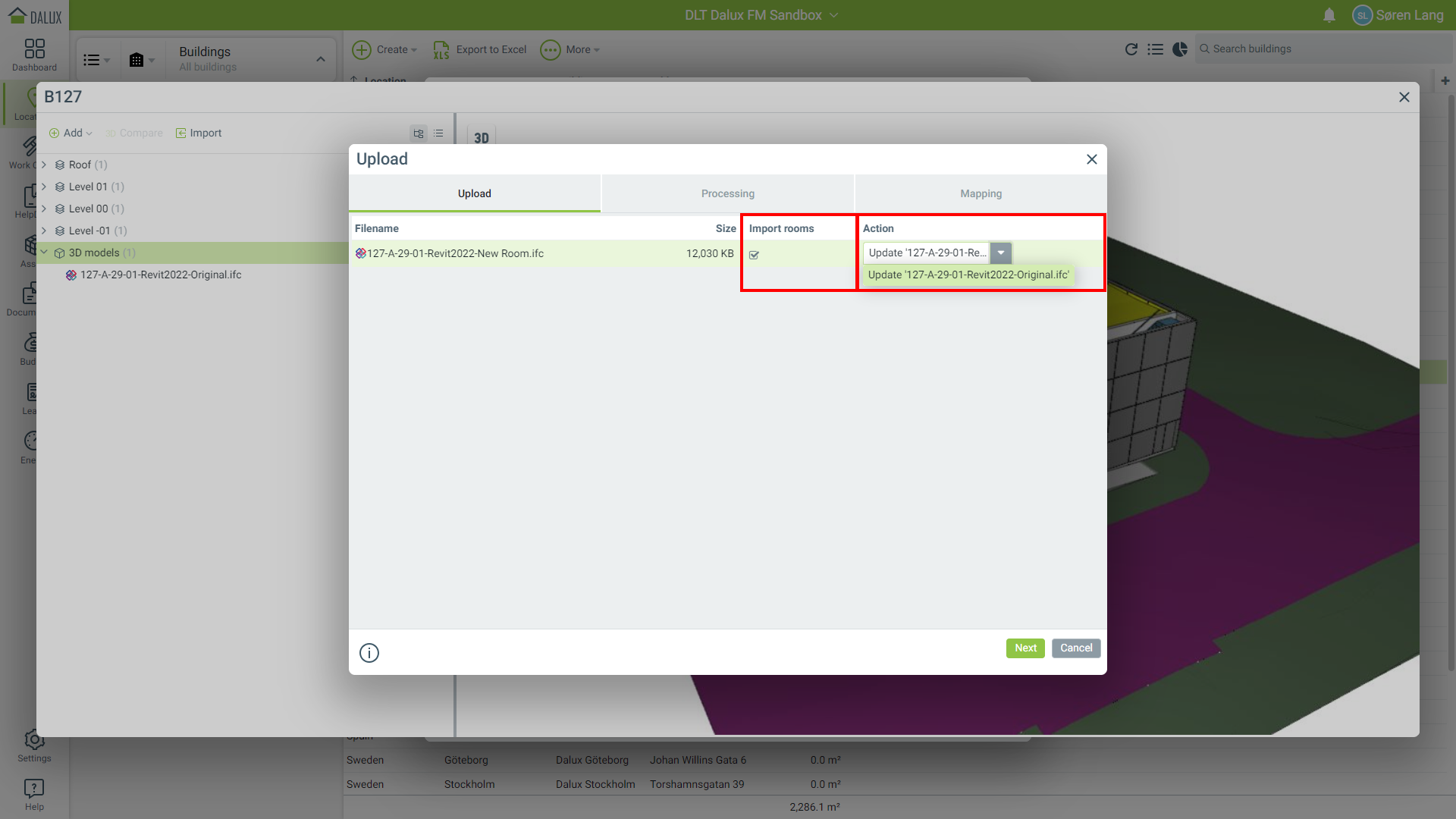

Siden vi importerer en modell med endringer i romdata, huker vi av for 'Importer rom'. Opplastingsvinduet vil vise at 'Handling' er å oppdatere en eksisterende modell.

Klikk på 'Neste' for å fortsette.

Når den oppdaterte modellen er lastet opp og behandlet, må du gå gjennom kartleggingsprosessen igjen. Generelt har du valgmuligheten til å opprette, utelate eller erstatte med de nye dataene.

Det er viktig å gå gjennom hvert kartleggingsvindu og avgjøre hva som skal gjøres med de nye dataene. Dalux vil informere deg om potensielle feil, for eksempel allerede eksisterende etasjer eller rom.

Oppdatering av IFC på en bygning - Utvidelser av bygningen

I dette eksemplet oppdaterer vi bygningsmodellen vår etter å ha lagt til ett ekstra rom i bygningen.

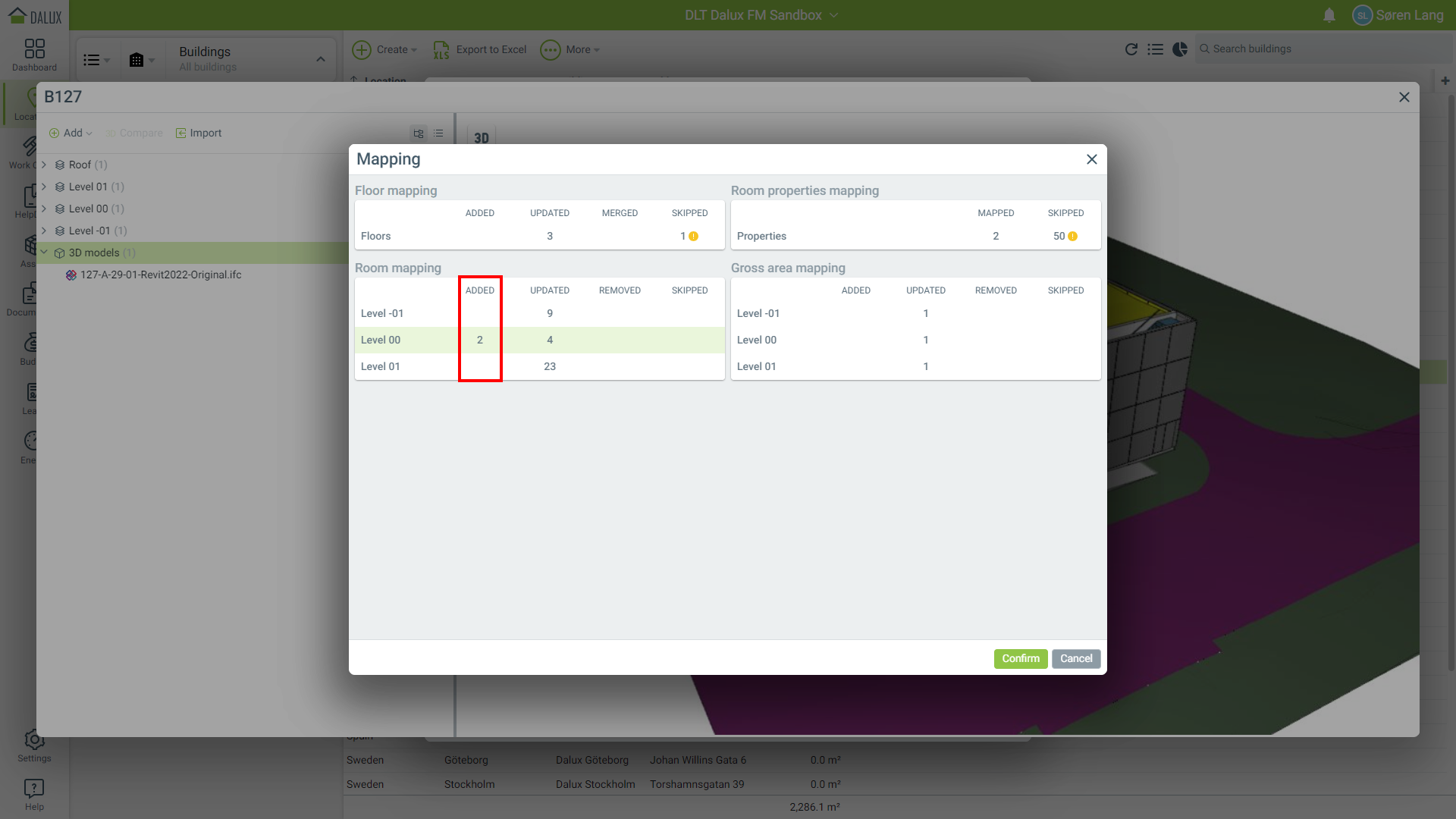

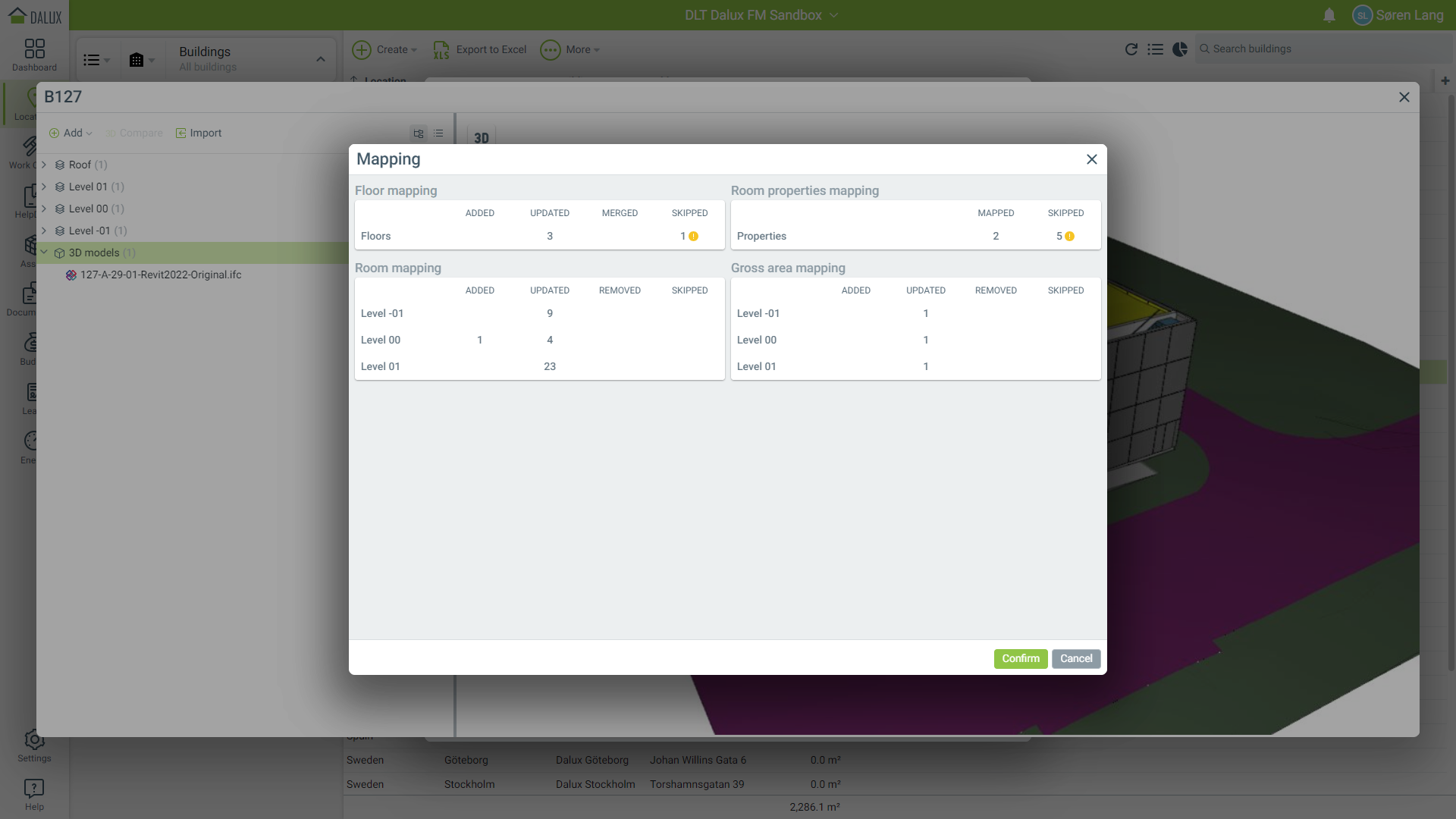

Når modellen er lastet opp og behandlet, vil kartleggingsvinduet dukke opp. I dette tilfellet er to nye rom lagt til i modellen. Dette vises i kartleggingsvinduet.

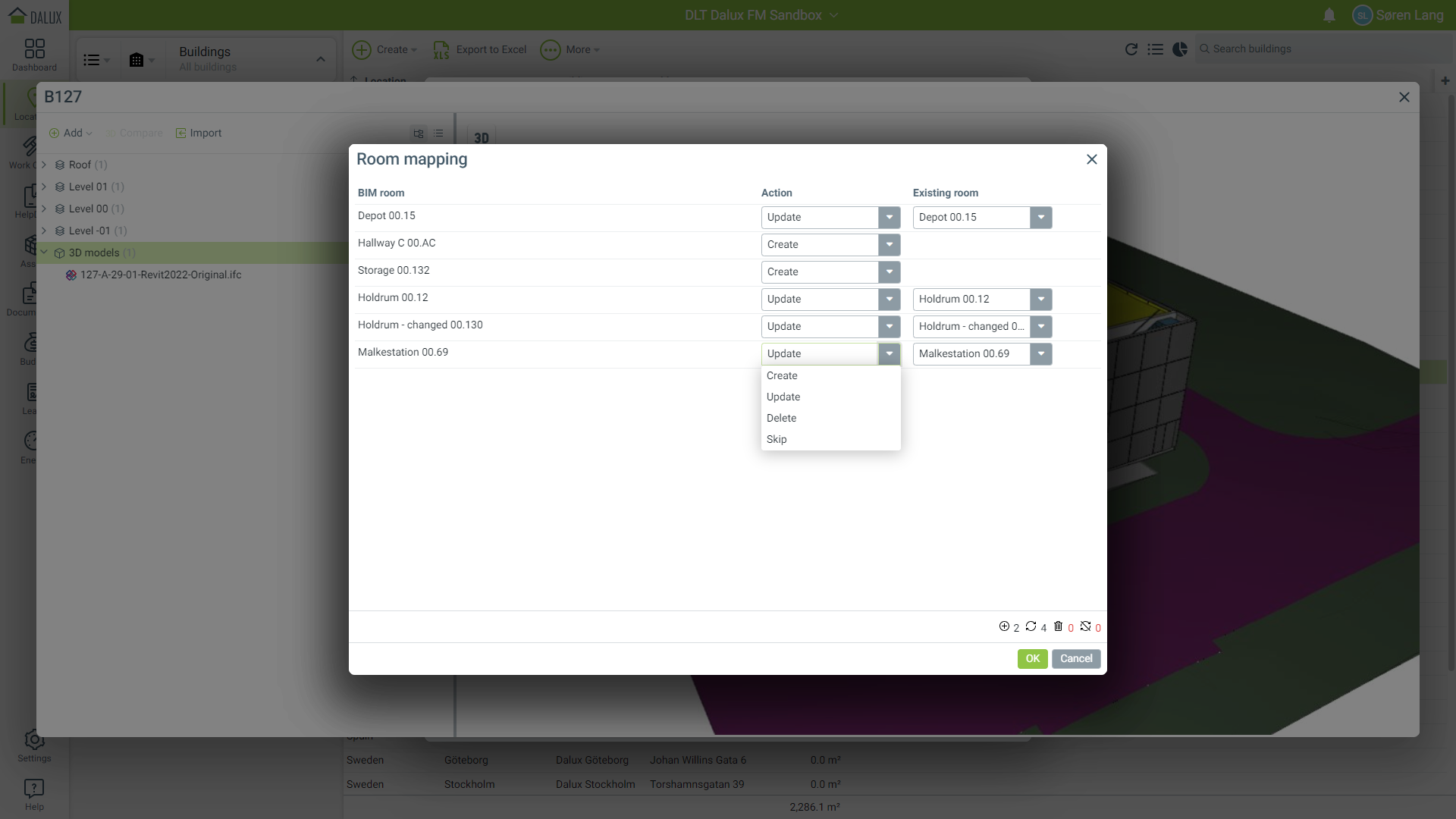

Når vi åpner 'Romkartlegging' får vi en oversikt over endringene i modellen. Vi kan se at to nye rom er opprettet og at de ikke overskriver noen eksisterende rom.

Det er svært viktig å være klar over endringene i modellen, slik at du vet hvilke handlinger du skal ta under kartleggingsprosessen.

• Opprett - For å opprette nye rom som er lagt til. Sørg for at kopier av rom ikke opprettes ved en feil. Sørg for at nye rom i modellen er satt til 'Opprett'.
• Oppdater - Oppdaterer eksisterende romdata med nye data fra modellen. Du kan oppdatere eksisterende romdata uten å bryte QR-koder eller lenker. Bruk dette alternativet, selv om det ikke var endringer i et bestemt rom i IFC-modellen.

• Slett - Hvis du ønsker å slette et rom under importen. Kan brukes til å slette rom i Dalux FM. Sletting av rom kan ikke angres og lenker til rommet vil forsvinne.
• Utelat - Vil utelate import av nye data. Hvis du utelater import av et rom som allerede finnes i Dalux FM, vil det bli fjernet i Dalux FM. Eksisterende rom bør alltid være satt til 'Oppdater' hvis du vil beholde dem i Dalux FM.

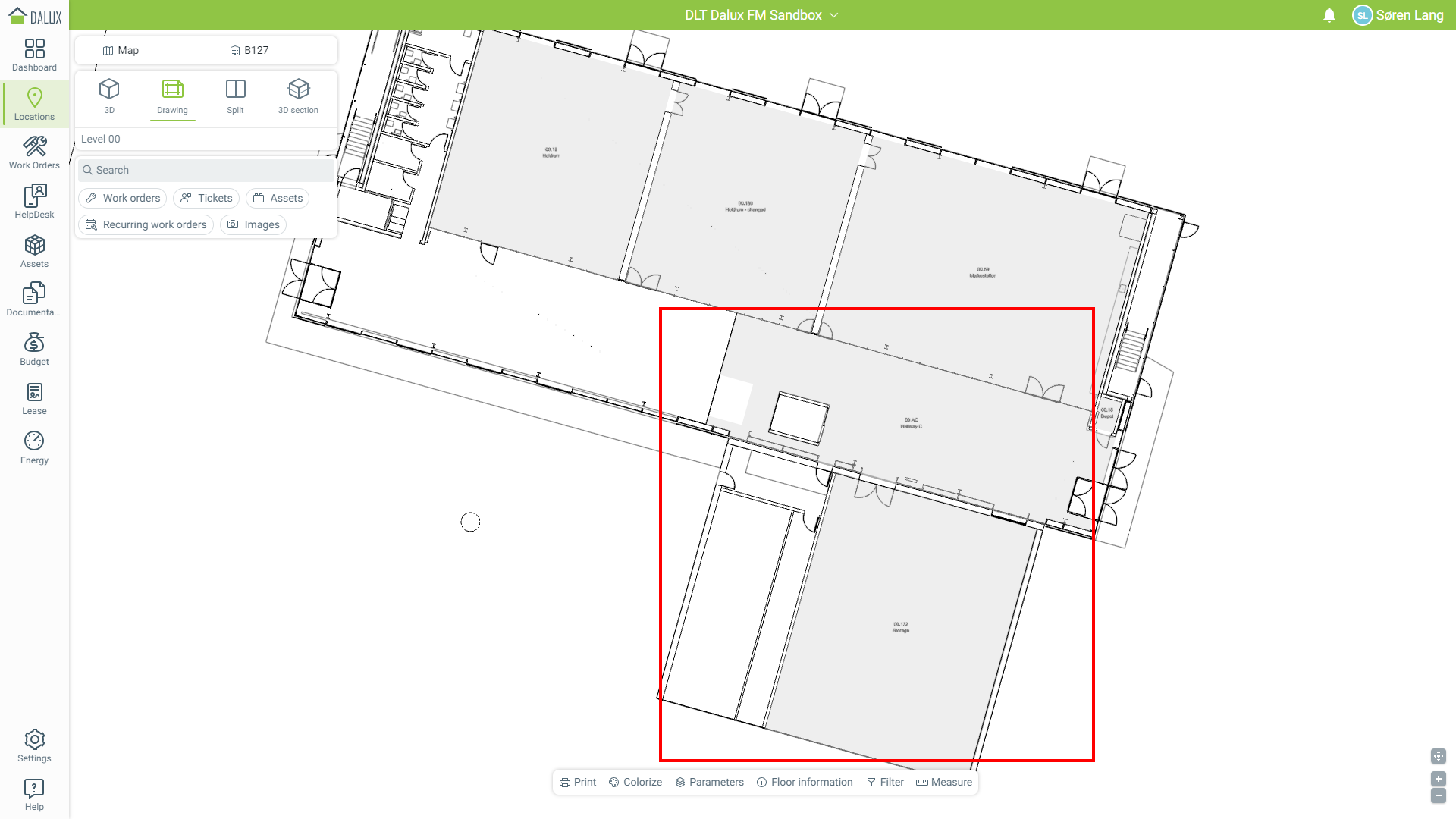

Gå grundig gjennom hvert kartleggingsvindu og sjekk at dataene ser korrekte ut. Når du er ferdig klikker du på 'Bekreft' i hovedkartleggingsvinduet for å importere de oppdaterte dataene. Etter at importen av data er ferdig, kan de nye rommene sees.

Oppdatering av IFC på en bygning - Sammenslåing av rom i bygningen

I dette eksemplet oppdaterer vi bygningsmodellen vår etter at to rom er slått sammen til ett rom.

Følg samme prosess som ovenfor for å finne og oppdatere IFC-filen.

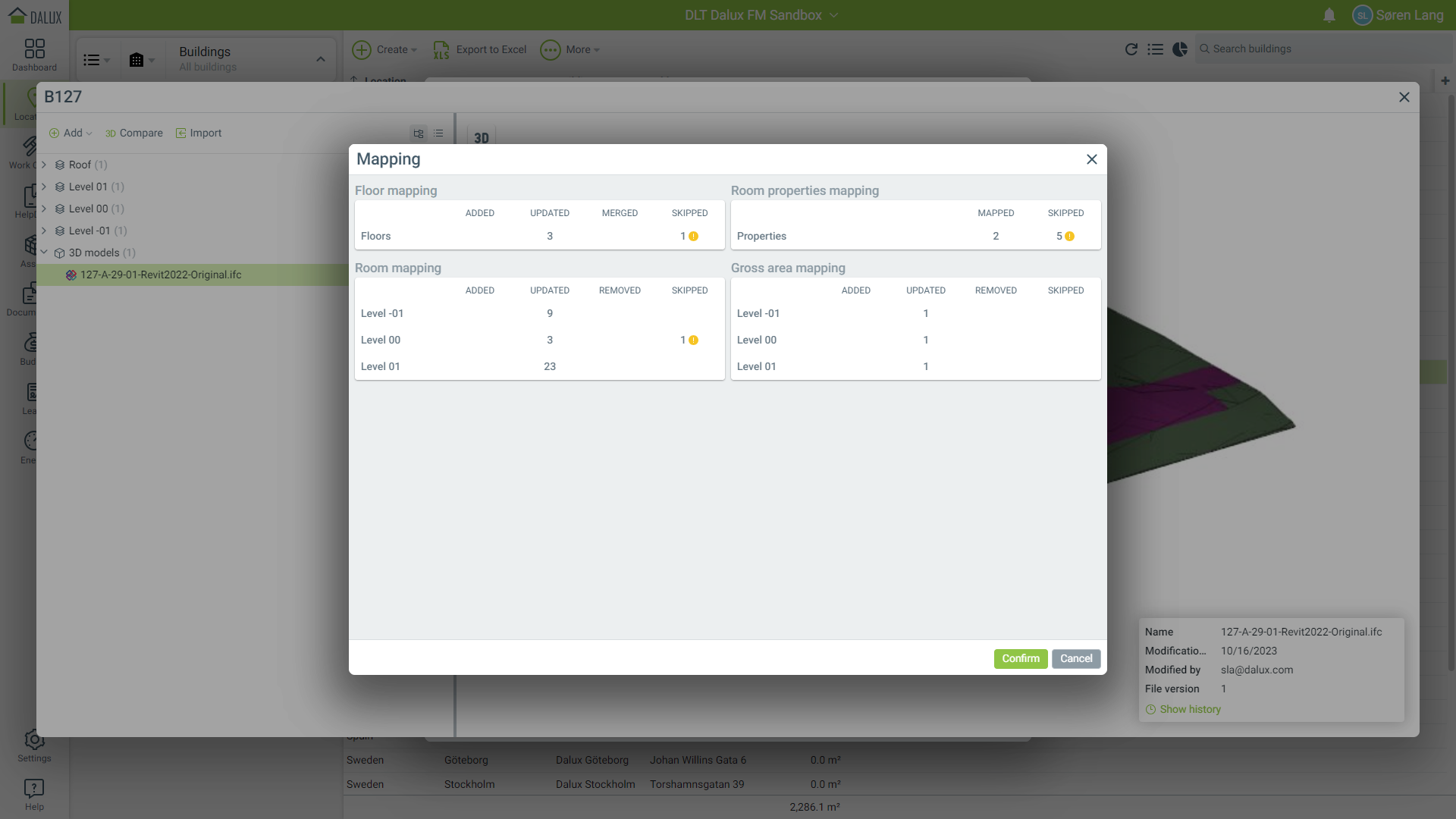

Når modellen er lastet opp og behandlet, vil kartleggingsvinduet dukke opp. I dette tilfellet er to eksisterende rom slått sammen til ett. Kartleggingsskjermen informerer om at endringer er gjort.

Igjen bør alle kartleggingsvinduer gjennomgås grundig slik at riktige data importeres.

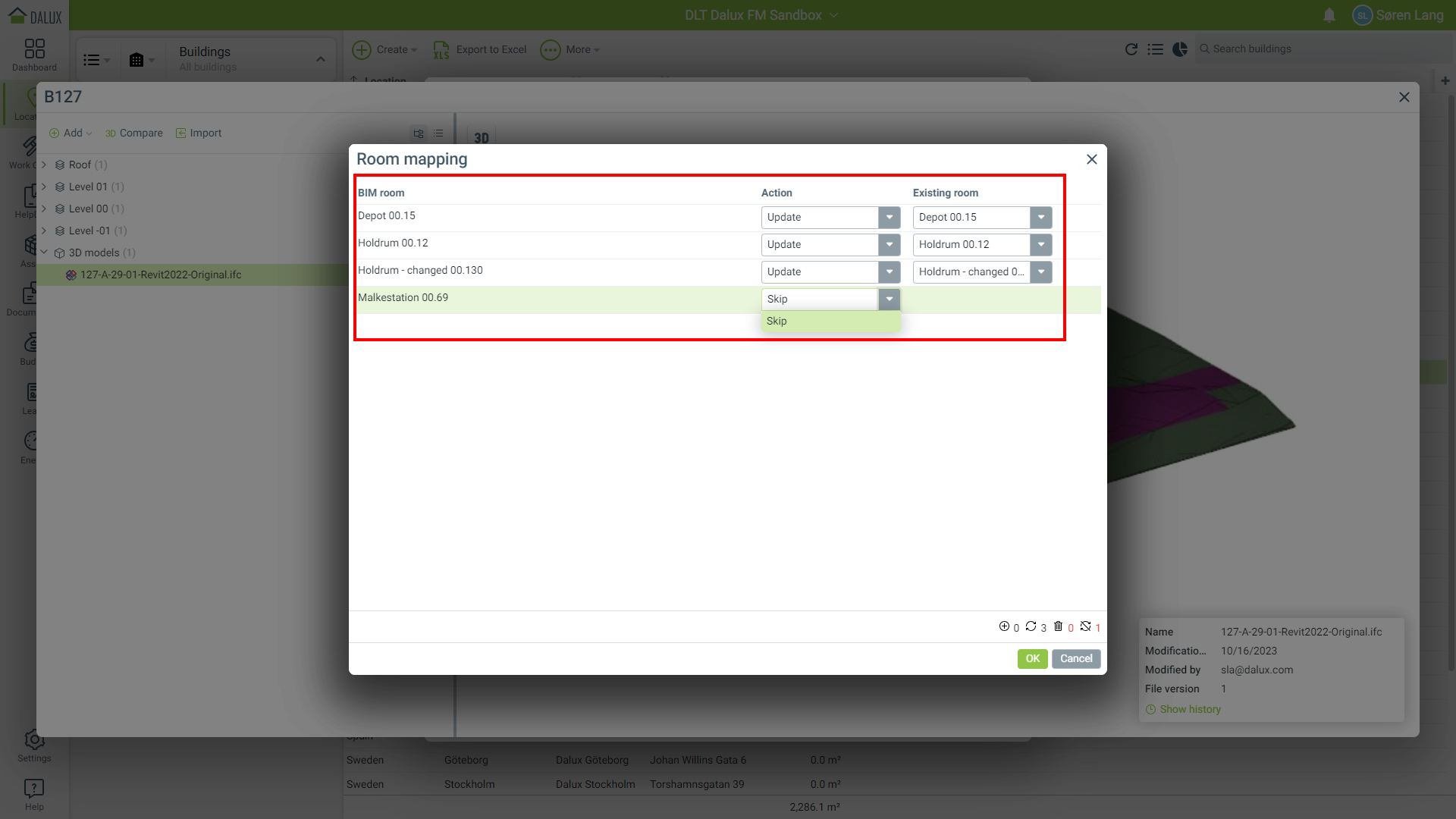

I romkartleggingsvinduet har Dalux oppdaget endringer i rommene.

Et rom som finnes i Dalux FM, men ikke i IFC-filen, vil bli merket som 'Utelat'. Når det er merket med 'Utelat', vil Dalux FM fjerne dette rommet fra instansen / ikke importere noen data.

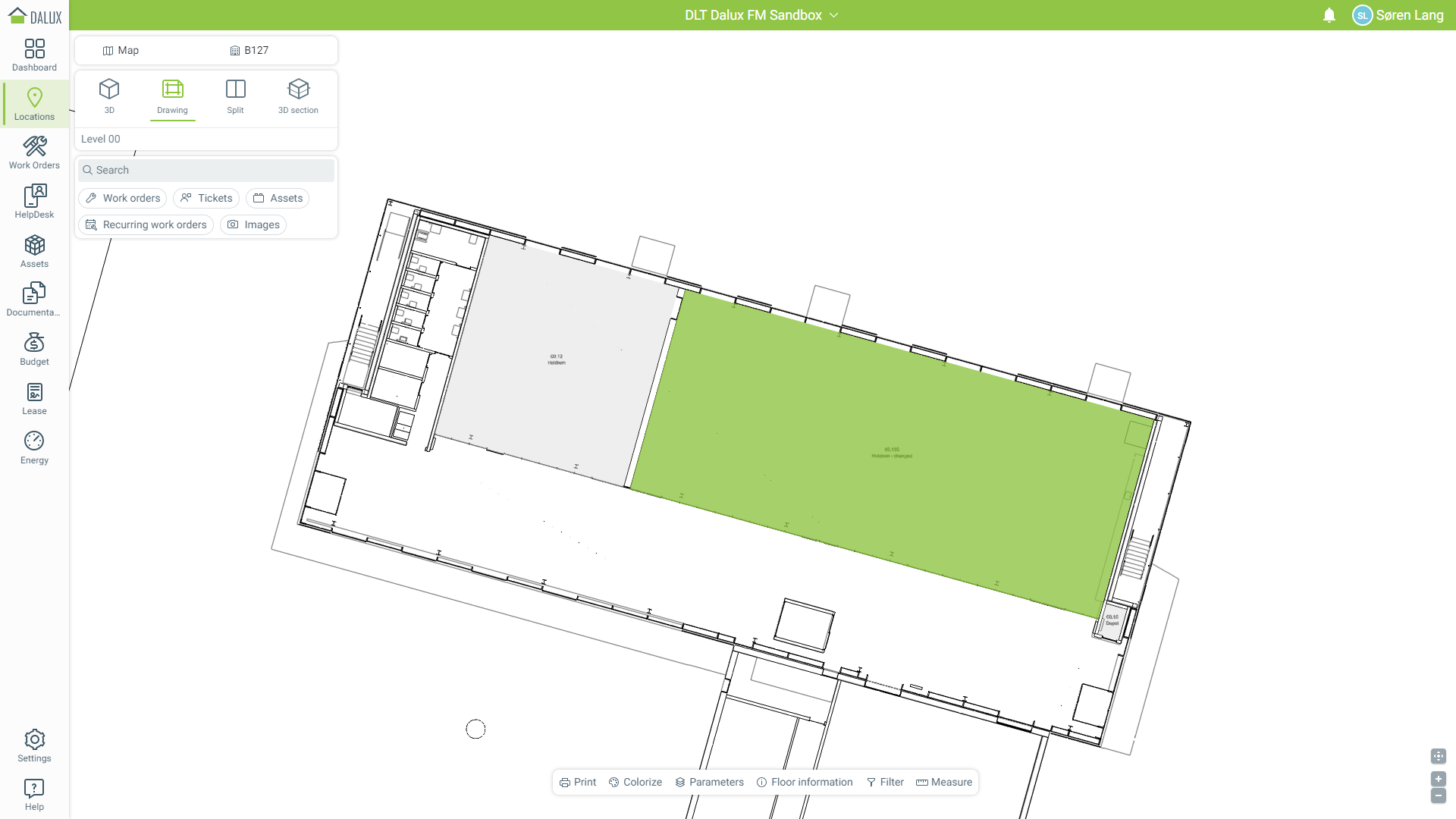

Gå grundig gjennom hvert kartleggingsvindu og sjekk at dataene ser korrekte ut. Når du er ferdig klikker du på 'Bekreft' i hovedkartleggingsvinduet for å importere de oppdaterte dataene. Etter at importen av data er ferdig, kan den nye romoppsetningen sees.

Oppdatering av IFC på en bygning - Oppdeling av rom i bygningen

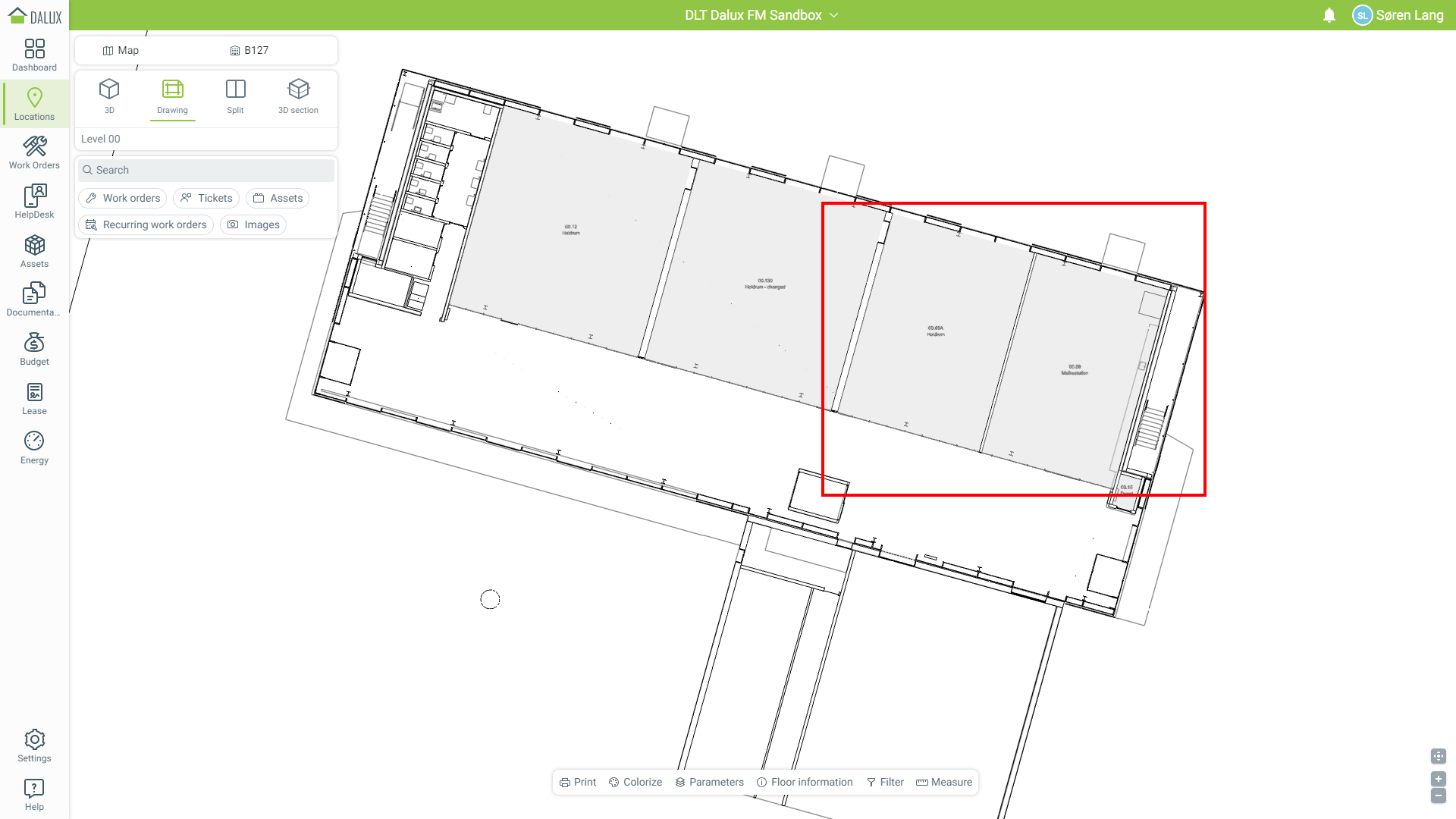

I dette eksemplet oppdaterer vi bygningsmodellen vår etter at ett rom er delt i to rom.

Dette vil oppdatere et eksisterende rom og opprette et nytt. Siden dette ikke fjerner et rom, vil QR-koder og lenker til det opprinnelige rommet fortsatt fungere.

Følg samme prosess som ovenfor for å finne og oppdatere IFC-filen.

Når modellen er lastet opp og behandlet, vil kartleggingsvinduet dukke opp. I dette tilfellet er ett eksisterende rom delt i to. Kartleggingsskjermen informerer om at endringer er gjort.

Igjen bør alle kartleggingsvinduer gjennomgås grundig slik at riktige data importeres.

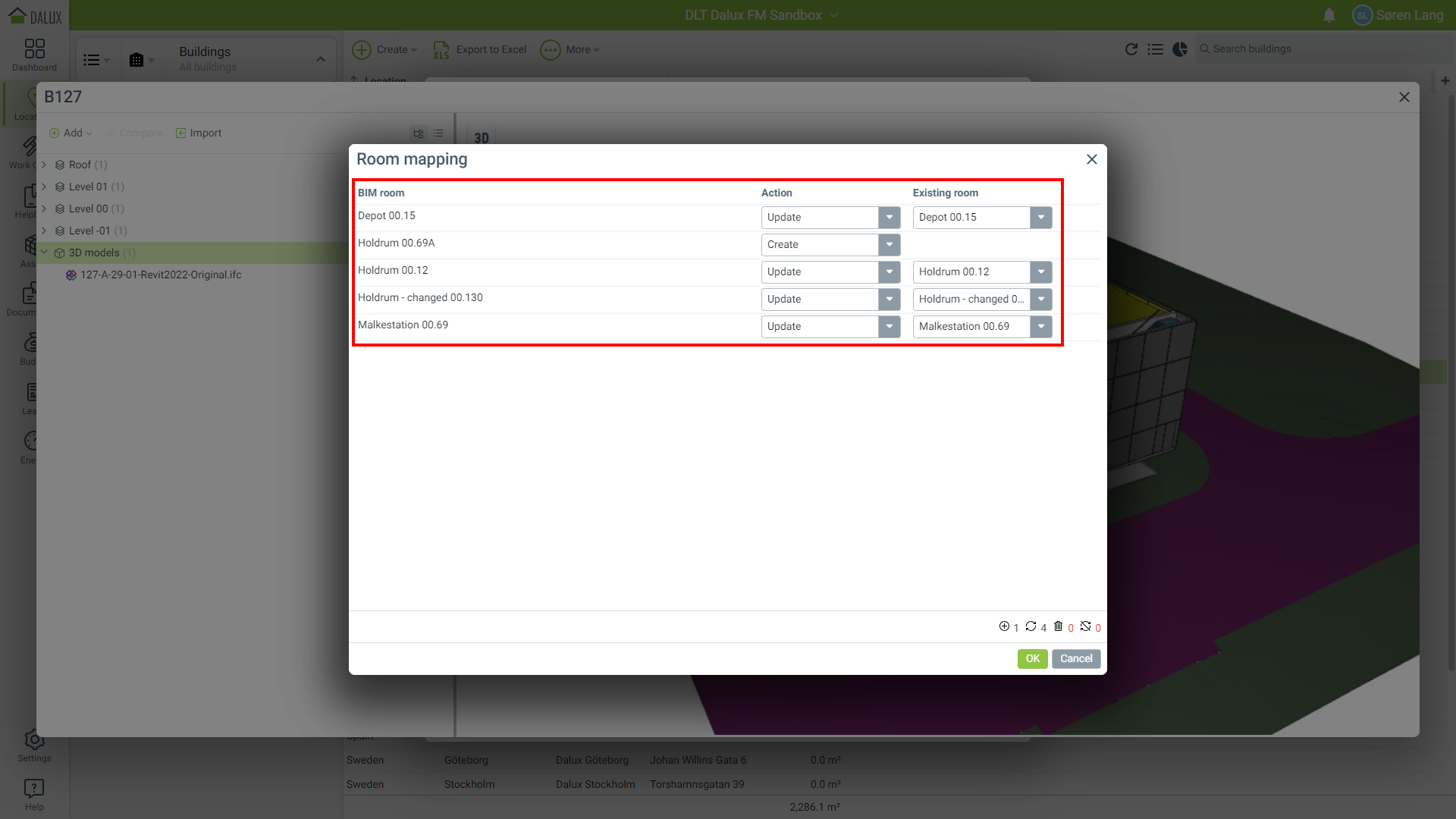

I romkartleggingsvinduet har Dalux oppdaget endringer i rommene.

Et nytt rom er lagt til, og dette vil vises med 'Opprett'-handlingen. Rommet som er delt i to nye rom, vil bli oppdatert med 'Oppdater'-handlingen.

QR-koder og lenker til det eksisterende rommet vil ikke slutte å fungere.

Gå grundig gjennom hvert kartleggingsvindu og sjekk at dataene ser korrekte ut. Når du er ferdig klikker du på 'Bekreft' i hovedkartleggingsvinduet for å importere de oppdaterte dataene. Etter at importen av data er ferdig, kan den nye romoppsetningen sees.
