Denne artikkelen dekker hvordan du kan bruke QR-koder for soner, rom eller 3D-objekter. Disse QR-kodene kan brukes på stedet med Dalux Mobil for raskt å åpne en lokasjon og se de forskjellige registreringene i den. QR-koder kan også åpne et objekt direkte fra BIM-modellen.
Hvordan sette opp QR-koder for Lokasjoner
Brukerrettigheter
Aktivering og generering av QR-koder kan kun utføres av en prosjektadministrator eller Fieldadministrator. Alle brukere på prosjektet kan skanne og bruke QR-kodene.
Aktiver QR-koder for Lokasjoner

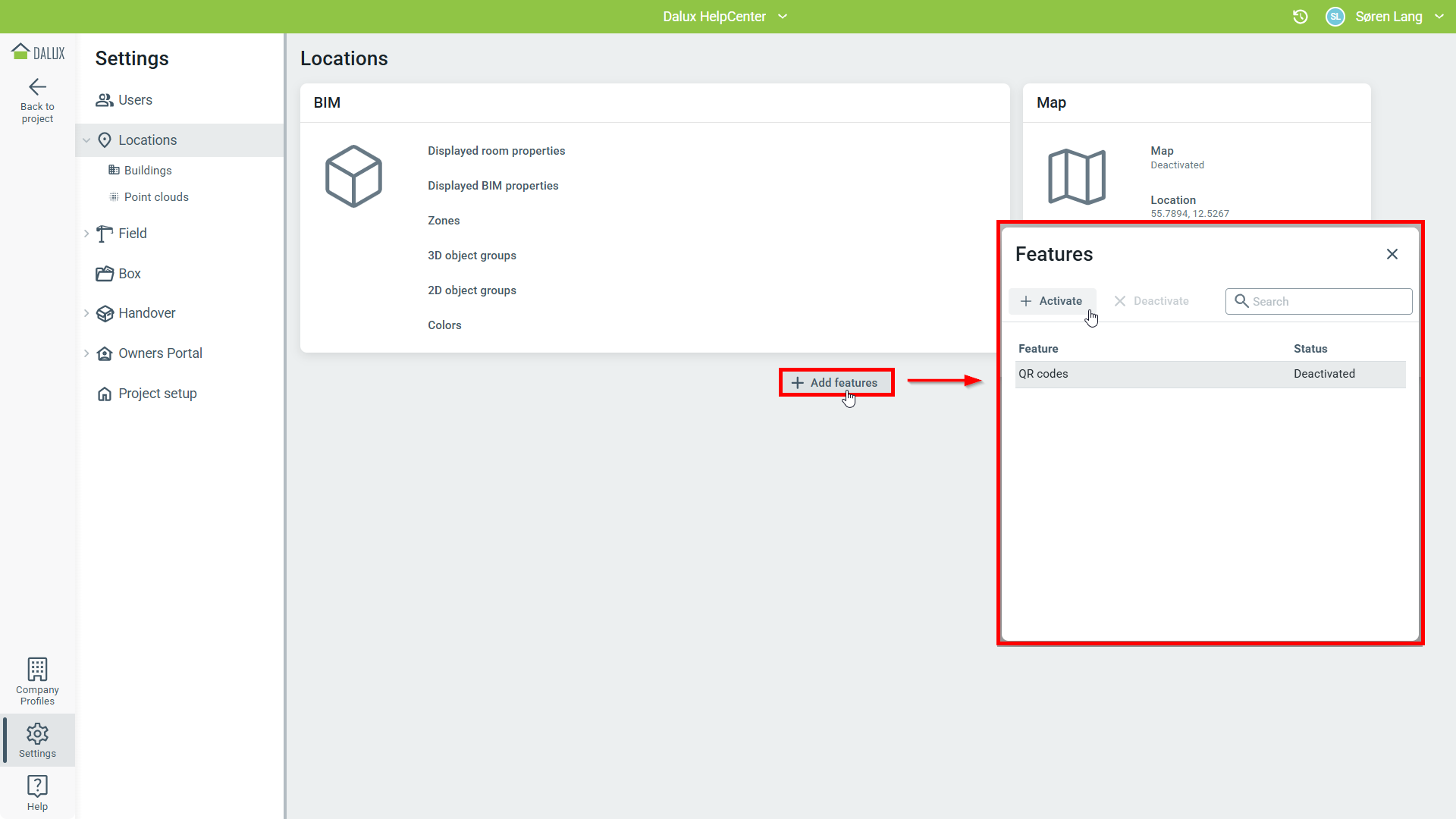

For å aktivere QR-koder for Lokasjoner, gå til
Innstillinger
Lokasjoner
Legg til funksjoner
'QR-koder'
Aktiver.
Hvordan bruke QR-koder med soner
Soner i Dalux er manuelt opprettet og tegnet i de forskjellige lokasjonene på prosjektet. Når du skanner en QR-kode generert fra en sone, vil Dalux Mobil automatisk åpne sonen og vise alle registreringer og informasjon lagret i sonen.
Les mer
Hvis du vil lære mer om soner, kan du lese denne artikkelen: Soner og sonelag.
QR-koder kan genereres fra de opprettede sonene på bygningene i prosjektet.

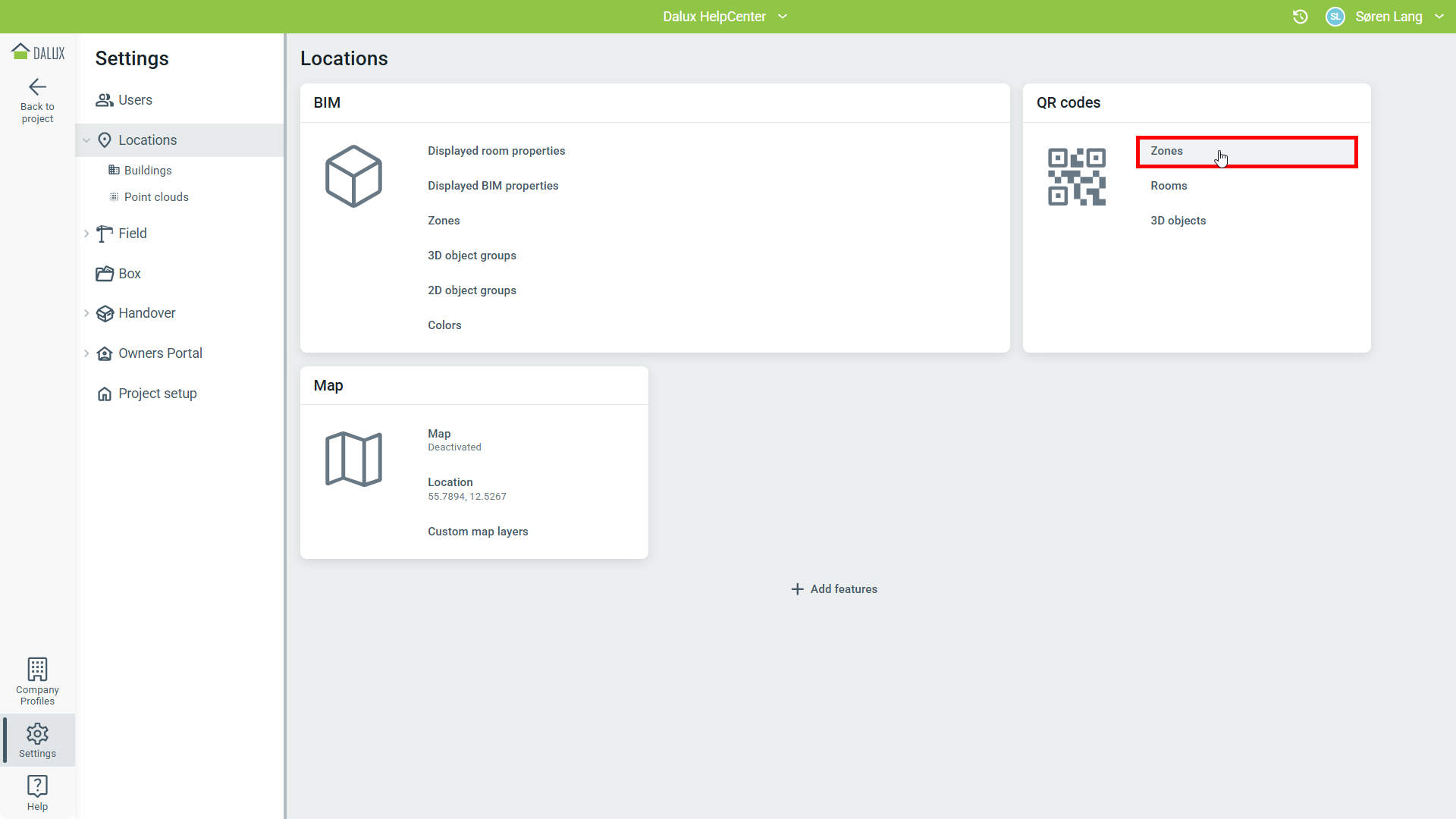

For å opprette QR-koder fra soner går du til Innstillinger
Lokasjoner
QR-koder - 'Soner'.

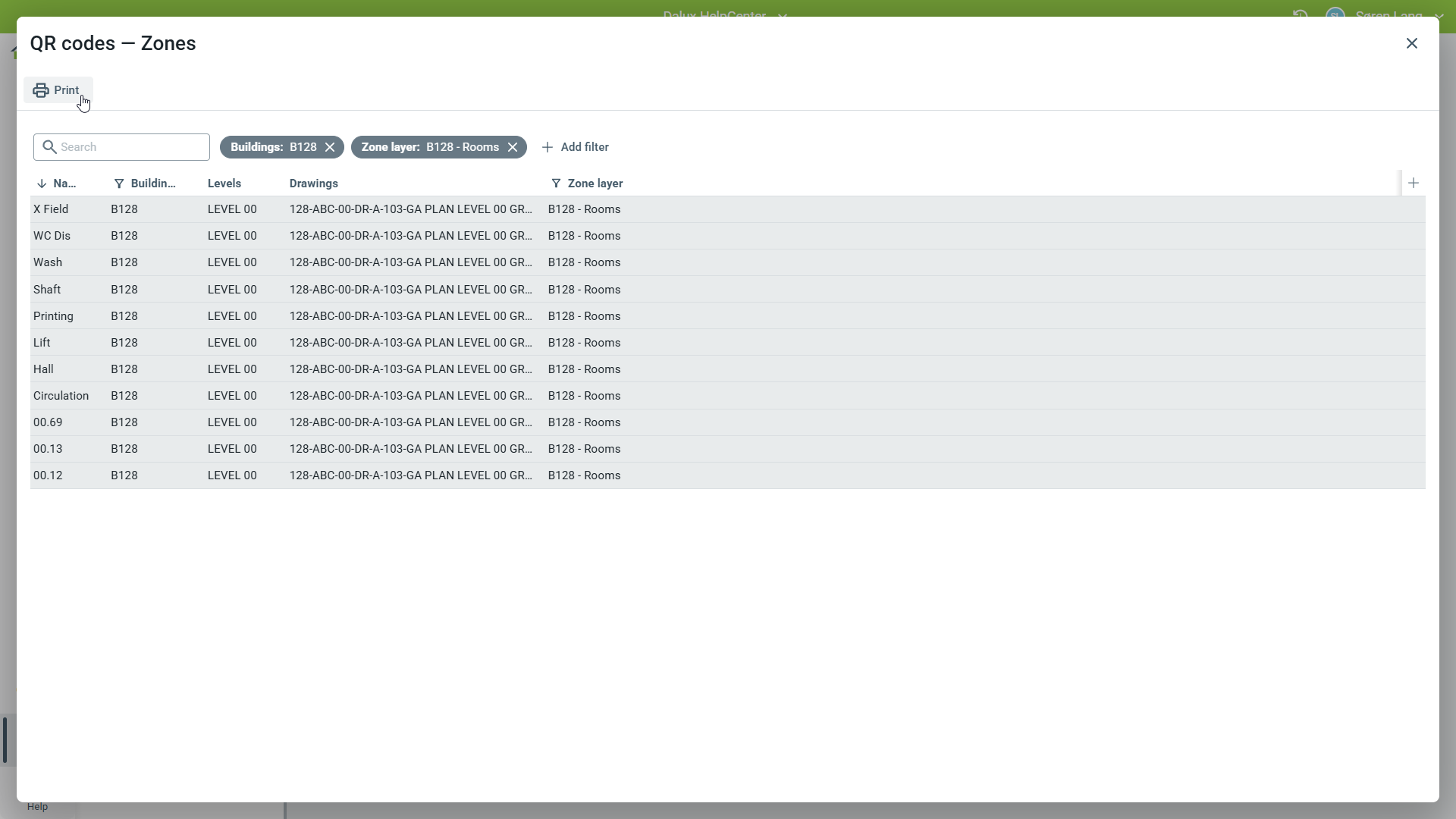

Dette åpner et nytt vindu, hvor alle sonene på prosjektet vises. Filtre kan anvendes for å finne de eksakte sonene som trengs. En eller flere soner kan velges.
For å generere QR-kodene, velg en eller flere soner og klikk Skriv ut.
Merk at hvis du kun vil skrive ut QR-koder for sonene i det filtrerte resultatet ditt, må du velge dem fra listen før du klikker Skriv ut.

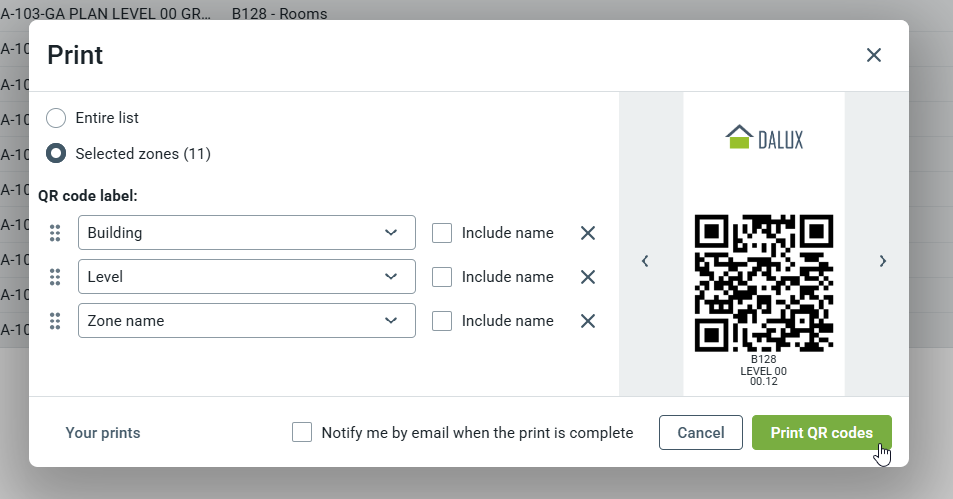

Dette vil åpne et nytt vindu, hvor utskriften kan tilpasses og forhåndsvises. Det er mulig å angi om merker for sonenavn, etasjenavn, bygningens navn og eventuelle brukerdefinerte egenskaper laget under opprettelsen av sonene skal inkluderes.
Notat at kun tre merker på QR-koden kan legges til.
Alle sonene på prosjektet kan skrives ut ved å velge 'Hele listen'.
Når du er ferdig med å tilpasse QR-kodene, klikk 'Skriv ut QR-koder' for å generere et PDF-dokument med QR-kodene.
Hvordan bruke QR-koder med rom
Rom i Dalux importeres automatisk fra BIM-modellen dersom rom brukes i modellen.
QR-koder kan genereres fra rommene i bygningene på prosjektet.
Når du skanner en QR-kode generert fra et rom, vil Dalux Mobile automatisk åpne rommet og vise alle registreringer og informasjon som er lagret i rommet.
For å opprette QR-koder fra rom går du til Innstillinger
Lokasjoner
QR-koder - 'Rom'.

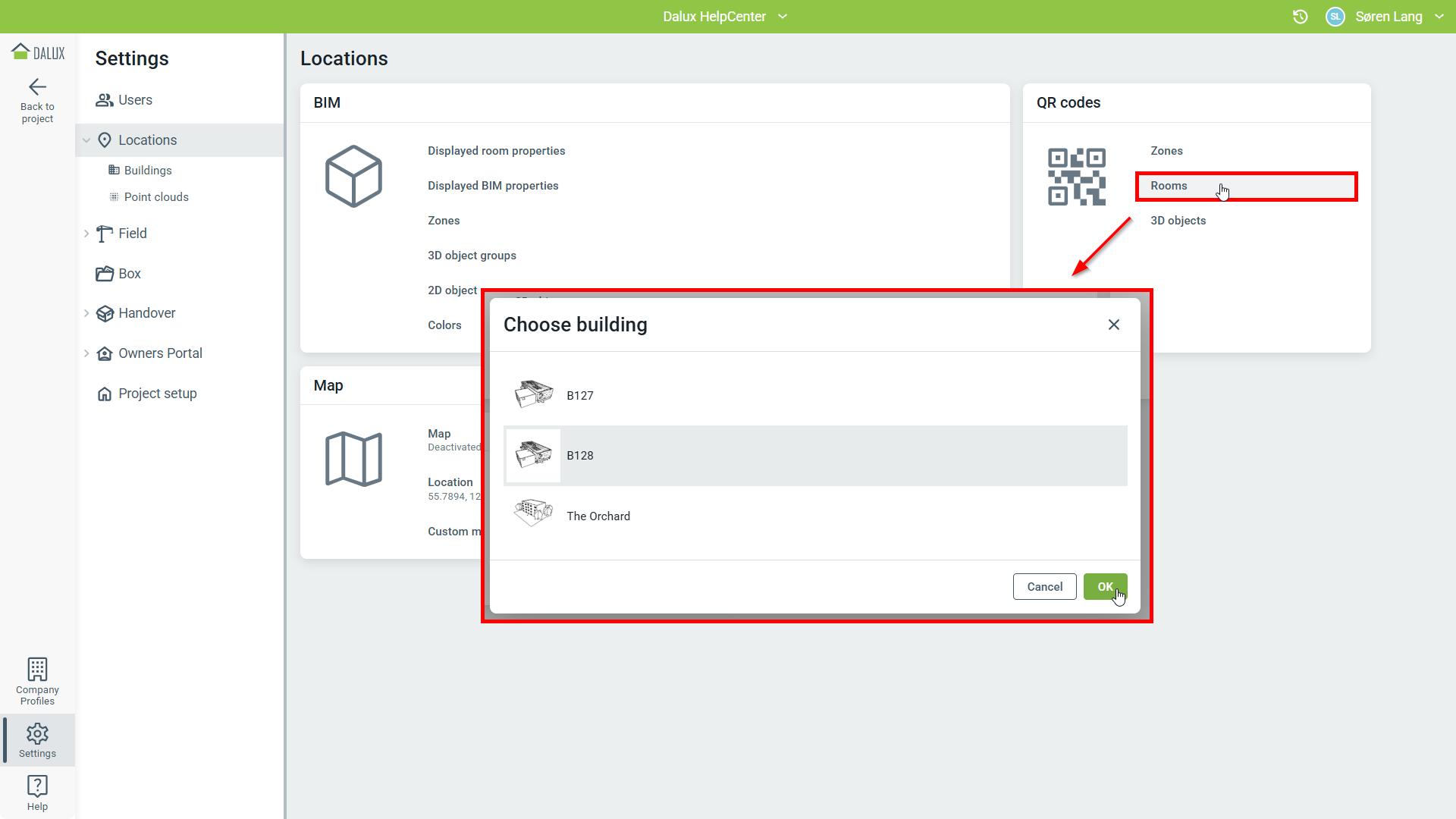

Hvis det er mer enn en bygning på prosjektet, velg bygningen du vil generere QR-koder for.

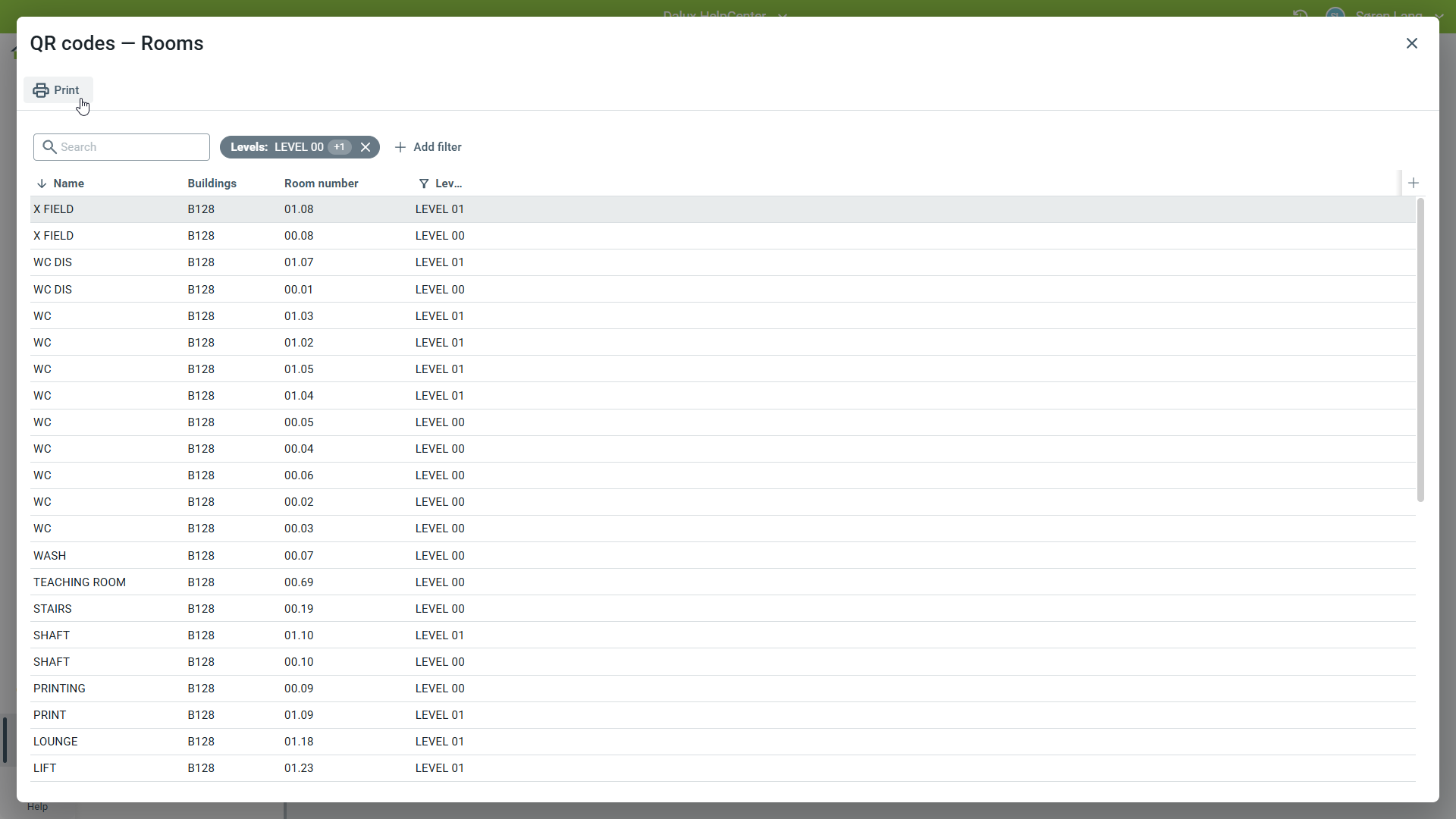

Dette åpner et nytt vindu, hvor alle rommene i bygningen vises. Filtre kan anvendes for å finne de eksakte rommene som trengs. En eller flere rom kan velges.
For å generere QR-kodene, velg en eller flere rom og klikk Skriv ut.
Merk at dersom du bare vil skrive ut QR-koder for rommene i det filtrerte resultatet ditt, må du velge dem fra listen før du klikker Skriv ut.

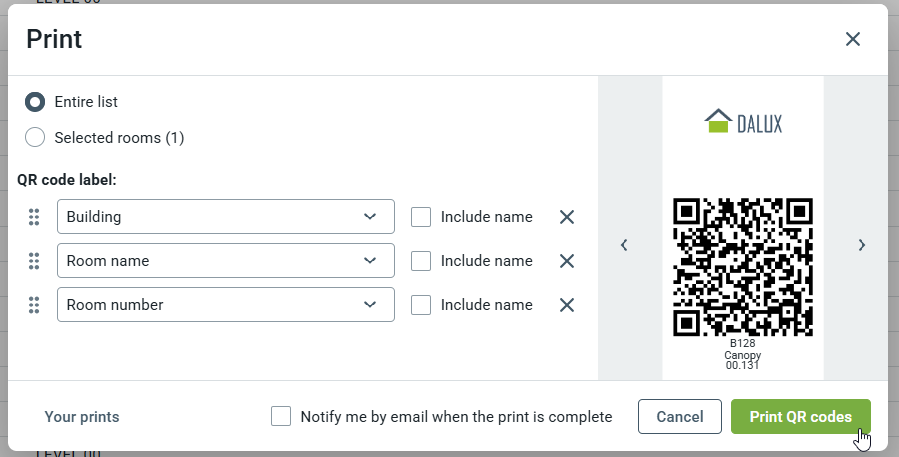

Dette vil åpne et nytt vindu, hvor utskriften kan tilpasses og forhåndsvises. Det er mulig å angi om etiketter for romnummer, romnavn og bygningens navn skal inkluderes.
Vær oppmerksom på at kun tre etiketter kan legges til QR-koden.
Alle rom i prosjektet kan skrives ut ved å velge 'Hele listen'.
Når du er ferdig med å tilpasse QR-kodene, klikk 'Skriv ut QR-koder' for å generere et PDF-dokument med QR-kodene.
Hvordan bruke QR-koder med 3D-objekter
QR-koder kan også genereres fra 3D-objekter i prosjektet. Dette krever at 3D-objektgrupper settes opp først. QR-koder kan deretter genereres for hvert 3D-objekt i 3D-objektgruppen.
Notat: Du kan ikke generere QR-koder for 2D-objekter.
Les mer
Hvis du vil lære mer om 3D-objektgrupper, kan du lese denne artikkelen: Hvordan lage 2D / 3D-objektgrupper.
Når du skanner en QR-kode generert fra et 3D-objekt, vil Dalux Mobile automatisk åpne 3D-Modell og finne 3D-objektet.

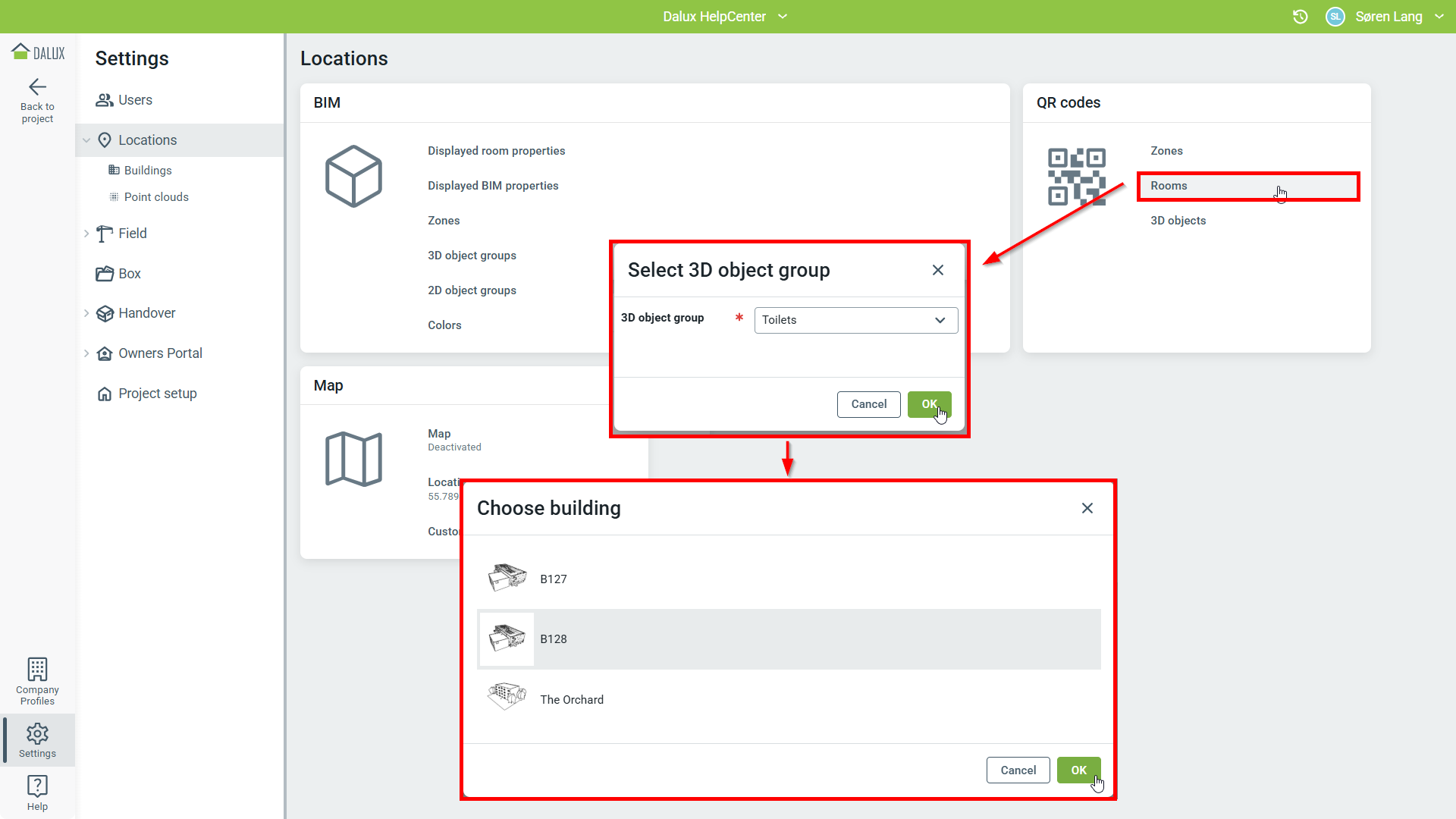

For å opprette QR-koder fra 3D-objekter, gå til Innstillinger
Lokasjoner
QR-koder - '3D-objekter'.
Først, velg 3D-objektgruppen, og hvis det er mer enn én bygning i prosjektet, velg bygningen du vil generere QR-koder for.

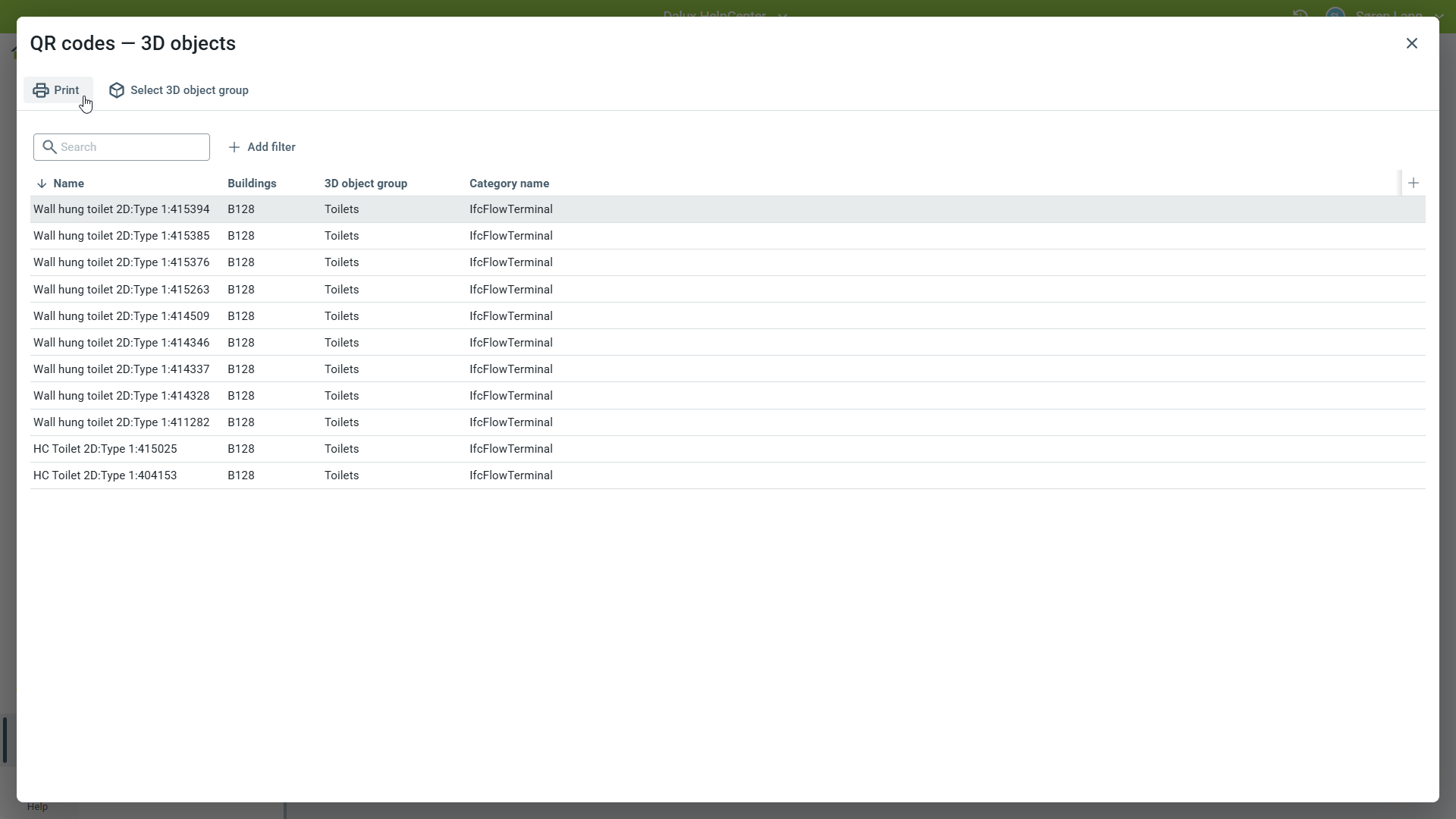

Dette åpner et nytt vindu, hvor alle 3D-objektene innenfor 3D-objektgruppen i bygningen vises. Filtre kan brukes for å finne de nøyaktige 3D-objektene som trengs. Ett eller flere 3D-objekter kan velges.
For å generere QR-kodene, velg ett eller flere 3D-objekter og klikk Skriv ut.
Merk at dersom du bare vil skrive ut QR-koder for 3D-objektene i ditt filtrerte resultat, må du velge dem fra listen før du klikker Skriv ut.

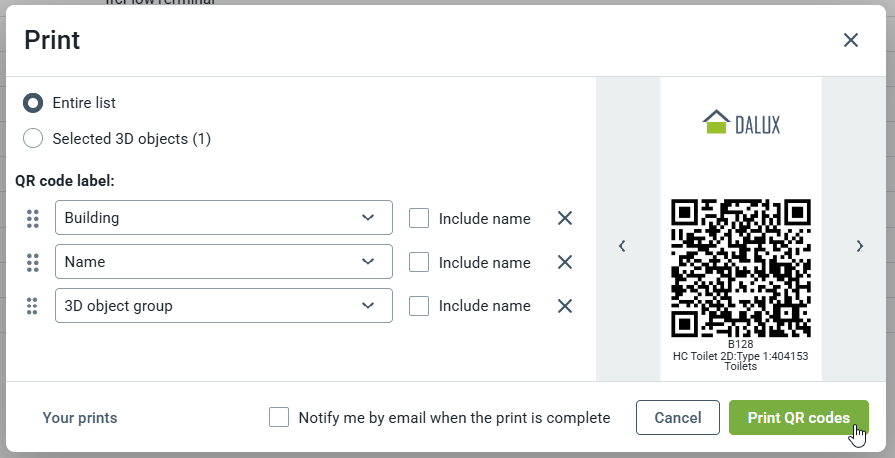

Dette vil åpne et nytt vindu, hvor utskriften kan tilpasses og forhåndsvises. Det er mulig å angi om etiketter for bygningens navn og ulike BIM-egenskaper på objektet skal inkluderes.
Vær oppmerksom på at kun tre etiketter kan legges til QR-koden.
Når du er ferdig med å tilpasse QR-kodene, klikk 'Skriv ut QR-koder' for å generere et PDF-dokument med QR-kodene.
Hvordan skanne QR-koder i Dalux Mobilapp
Nyere QR-koder vil ha Dalux-logo i midten. Disse kan skannes ved å bruke kameraappen din.

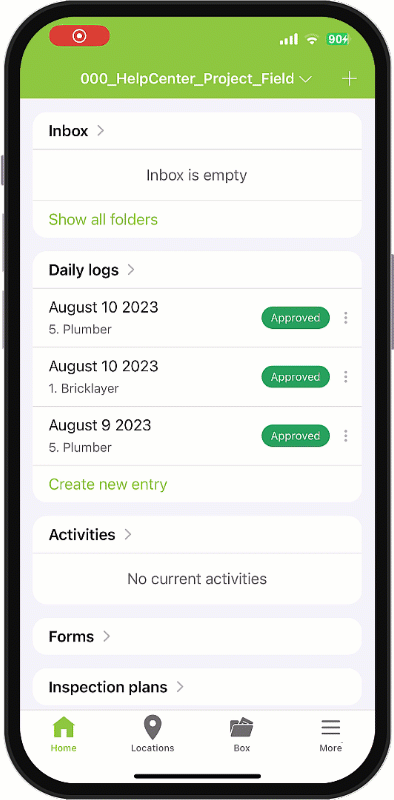

For å skanne eldre QR-koder med Dalux Mobile, gå til Mer-menyen nederst til høyre på skjermen.
Deretter trykk Skann QR-kode. Dette vil åpne QR-kodeskanneren. Når Dalux oppdager en Dalux QR-kode, vil den automatisk åpne.
Enten QR-koden er laget fra soner, rom eller 3D-objekter, skannes de alle fra denne menyen.
