De modelvalidatietool stelt gebruikers in staat om vereisten voor clashes en toleranties tussen objecten in hun gebouwmodellen in te stellen, zonder te hoeven wachten op feedback van een derde partij. Gebruikers met toegang kunnen modellen zelf valideren met behulp van deze functie.
De tool maakt het mogelijk om te analyseren of objecten voldoen aan de vereisten voor clashes en toleranties van het project door deze toe te passen op het model in Dalux, en geeft gebruikers onmiddellijk de informatie die ze nodig hebben om ofwel:
- De noodzakelijke wijzigingen in de modelleersoftware door te voeren
- Werk samen met andere projectdeelnemers door opmerkingen te plaatsen op objecten die niet aan de vereisten voldoen
- Te besluiten om het probleem met specifieke clashes/toleranties te negeren als het niet relevant is
Technische informatie
De resultaten van de modelvalidatie zijn in de browser te bekijken wanneer 'Automatisering' door een projectbeheerder is ingeschakeld.
Actieve controles vereisen de Dalux-desktopapp.
Hoe modelvalidatie te gebruiken
Om de functie te gebruiken, ga naar Design
Selecteer gebouw
Selecteer bestandsgebied
Model validatie.
U kunt controles uitvoeren die zijn ingesteld door uw projectbeheerder, groepsbeheerder of uzelf.
Om te leren hoe u checks voor uzelf instelt, lees dit artikel: Hoe u Model validatie instelt

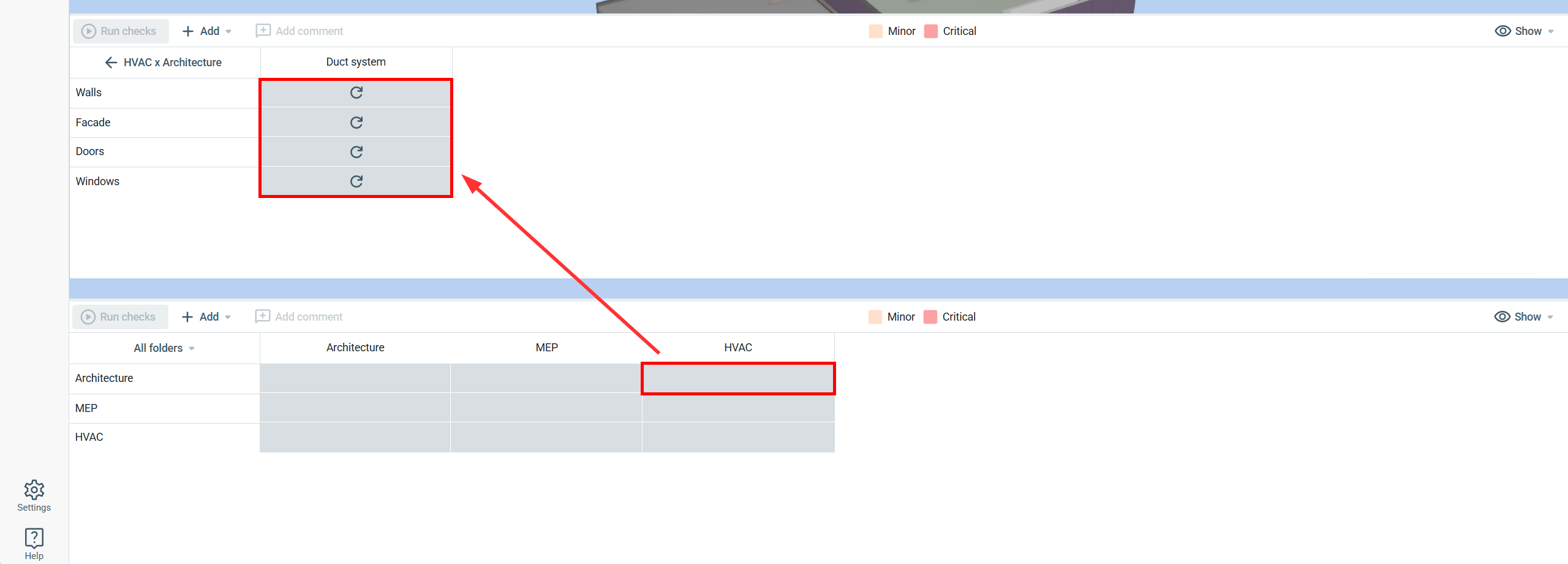

Je kunt snel alle beschikbare controles uitvoeren door te klikken op Voer controles uit. Om specifieke controles uit te voeren, klik je op de cel in de validatiematrix en selecteer daarna de cel van de specifieke objectgroepen.
Note
Als ze door uw projectbeheerder zijn ingesteld, kunnen controles automatisch worden uitgevoerd voor het geselecteerde gebouw wanneer nieuwe modelbestanden aan het gebouw worden gekoppeld, of wanneer bestaande modelbestanden worden bijgewerkt.

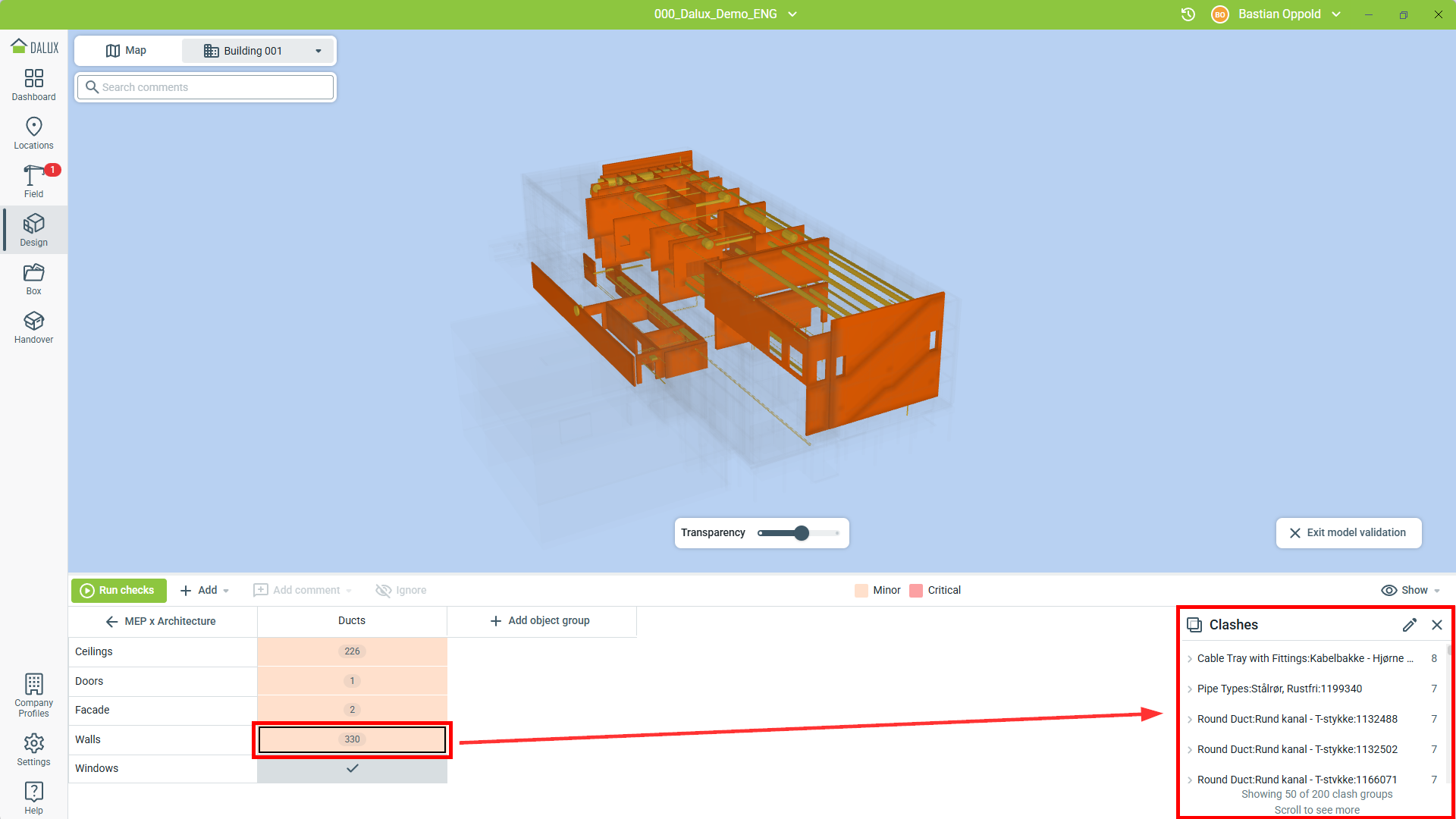

Dit biedt een overzicht van alle clashes en toleranties, gegroepeerd op conflicterende elementen en gesorteerd op die met de meeste conflicten.
Klik op een vermelding in de lijst of op een element in de viewer om de specifieke schende 3D-objecten te zien.

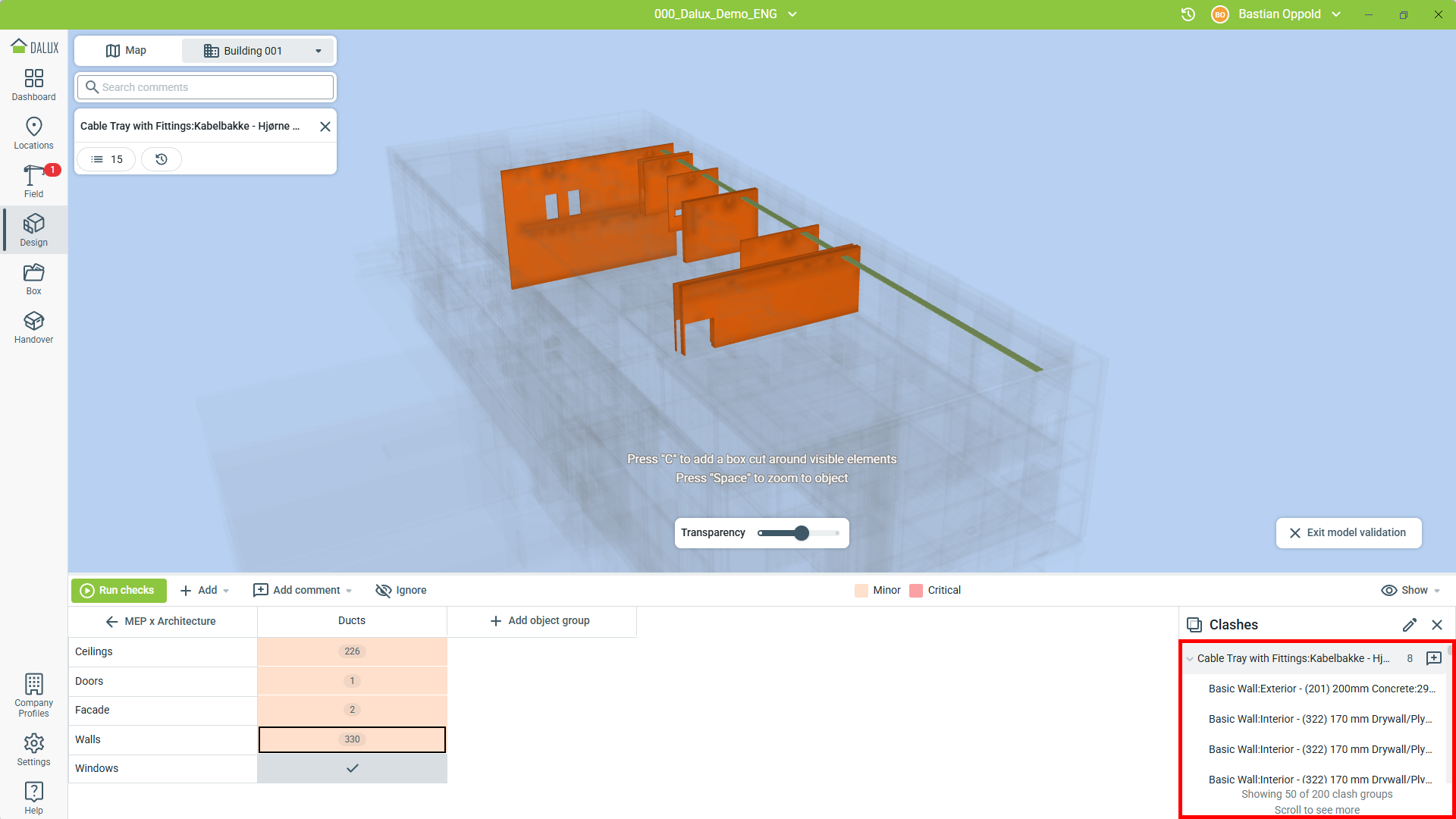

Wanneer je een object selecteert, krijg je een lijst te zien van alle individuele objecten die issues hebben met het geselecteerde object. Op deze manier kun je de individuele objecten selecteren om alleen die clashes/taken te zien en deze te valideren door er een opmerking over te maken of het te negeren als de check niet relevant voor je is.
Van hieruit kun je de resultaten gebruiken om opmerkingen te maken voor andere ontwerpdeelnemers, of je kunt je eigen model bijwerken om problemen aan te pakken.
Tips en Trucs
Druk op "C" om een box cut rond de geselecteerde kwestie te maken, zodat u zich op specifieke details kunt concentreren. Gebruik de schuifregelaar 'Transparantie' om uitgefilterde objecten te zien voor extra context.

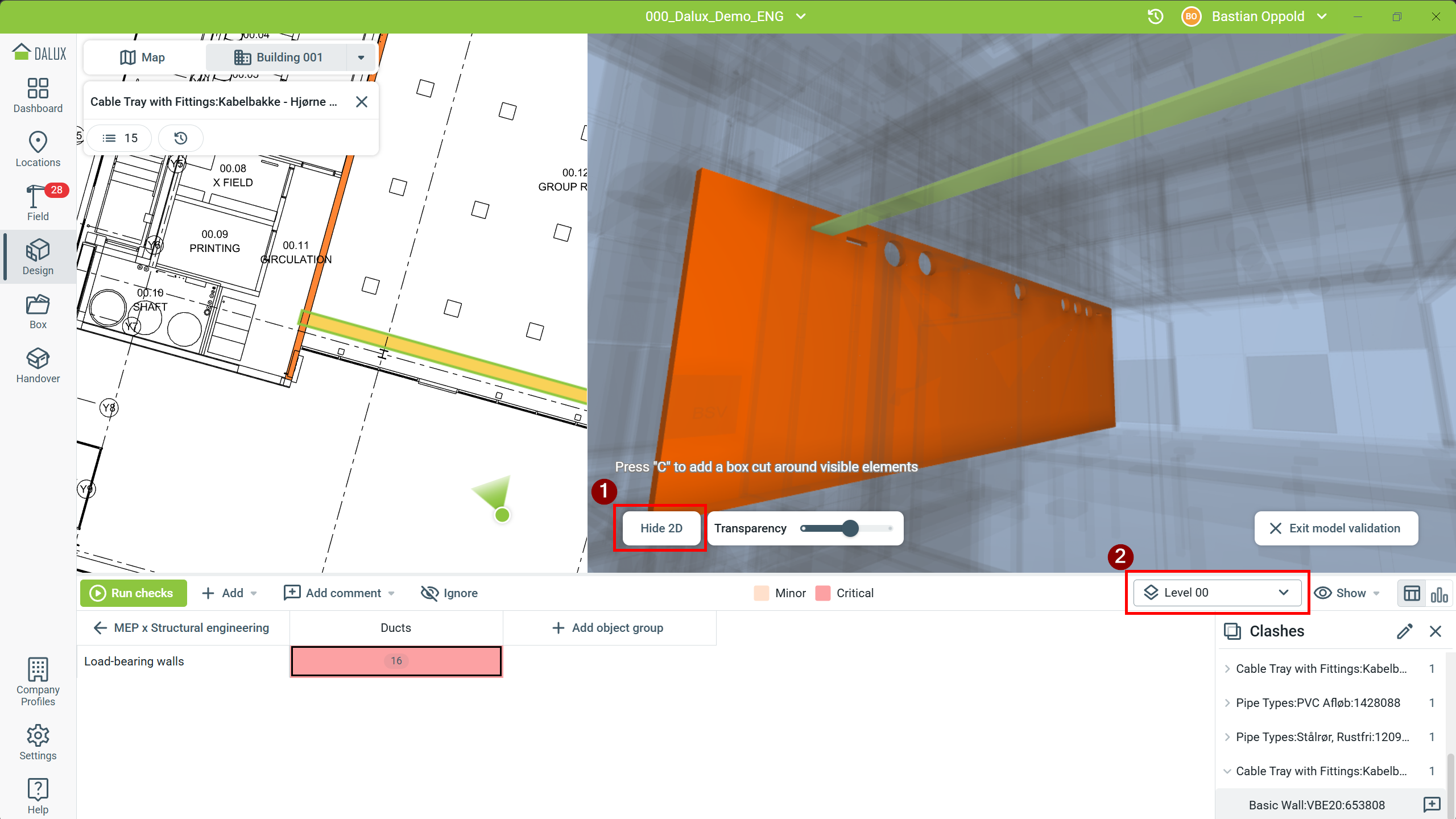

Open de clashes vanuit de gesplitste weergave, of klik op '2D tonen/2D verbergen' (1) om daarna naar de gesplitste weergave te gaan. Selecteer clashes of toleranties uit de lijst, of klik op het 3D-element om de clashende elementen in de tekening weer te geven. Met de bouwlaagkiezer (2) kunt u schakelen tussen bouwlagen.
Opmerkingen maken
Om samen te werken met anderen, kun je opmerkingen maken over issues per object en per individueel issue. Een opmerking maken op een object bevat alle gerelateerde kwesties in één opmerking.
De opmerkingen gebruiken de opmerkingstypes en communicatiestructuren die al zijn ingesteld in het project.
In dit voorbeeld botst een leiding met meerdere muren. Je wilt mogelijk je eigen ontwerp wijzigen om deze clash op te lossen, of je kunt een opmerking maken om noodzakelijke wijzigingen met andere ontwerpdeelnemers af te stemmen.

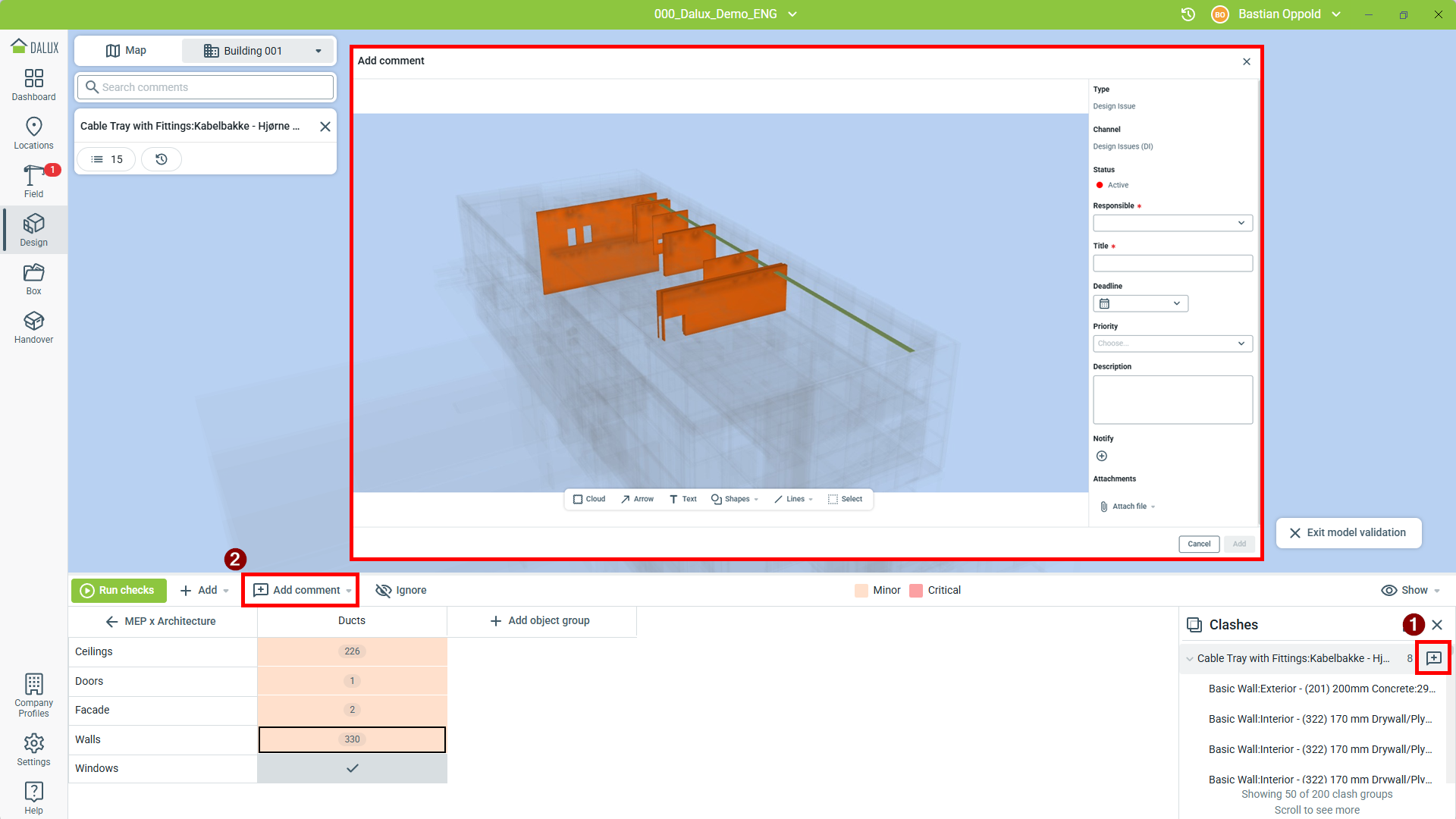

Om op een kwestie te reageren, selecteert u het object/de groep of de individuele kwestie en klikt u ofwel op naast de kwestie (1) of op
Opmerking toevoegen in de werkbalk (2):
Kies vervolgens het juiste type en kanaal voor de opmerking en vul de informatie voor de opmerking in.
Lees meer
Als je meer wilt leren over het gebruik van Opmerkingen, lees dan dit artikel: Hoe opmerkingen te gebruiken.
Negeren
Als een kwestie niet relevant voor je is of je deze niet wilt zien, kun je ervoor kiezen om het te negeren.
'Negeeropties' zijn persoonlijk, dus andere projectdeelnemers zullen de kwestie nog steeds kunnen zien en het zal niet als genegeerd voor hen worden gemarkeerd.

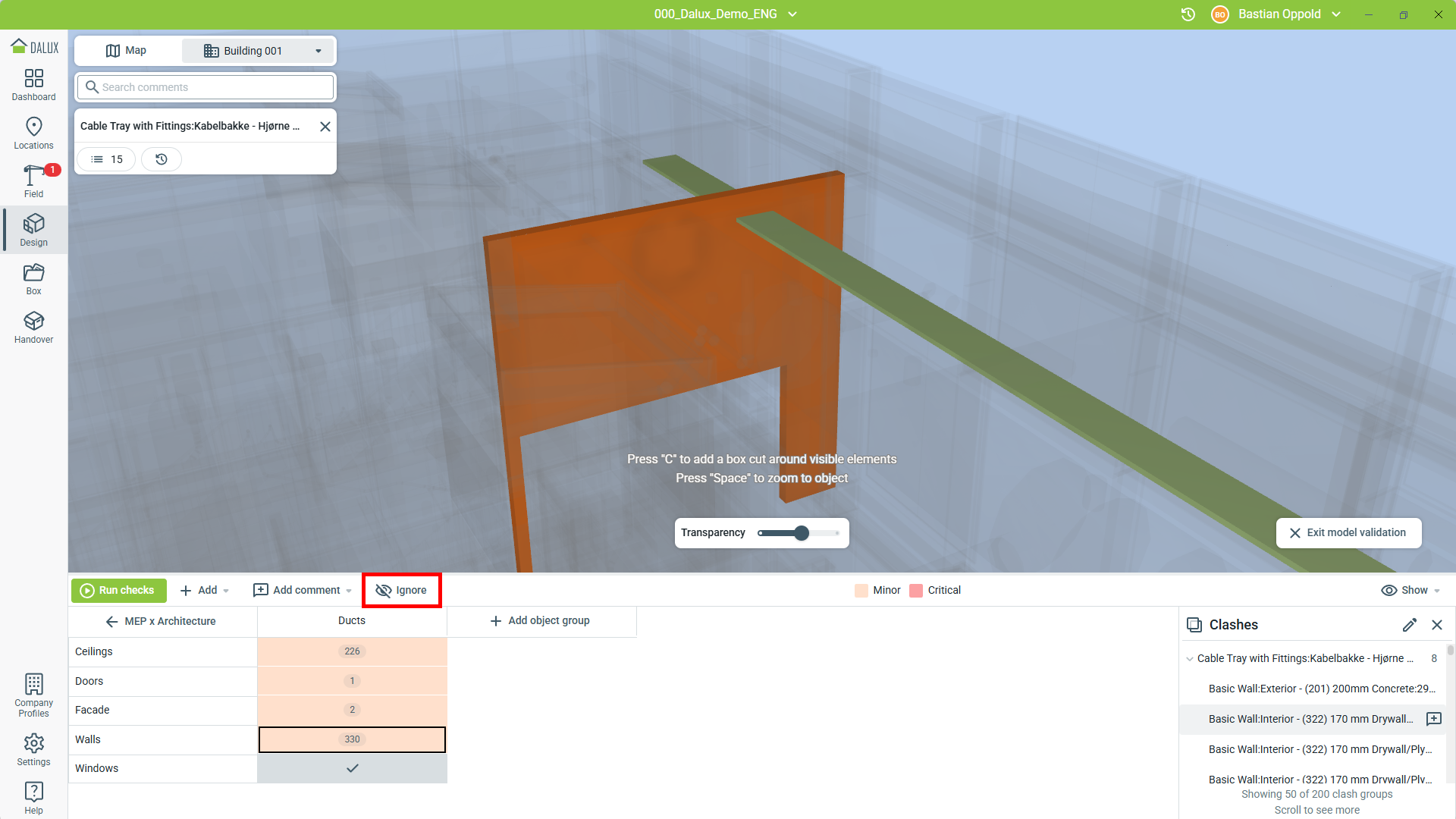

Om een kwestie te negeren, selecteer de kwestie en klik vervolgens op Negeren:

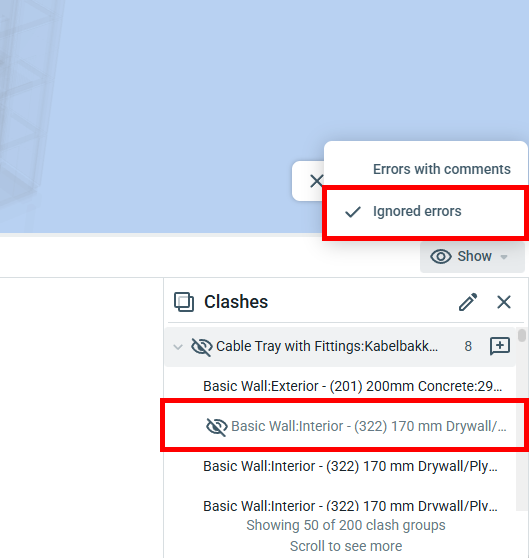

Deze clash zal niet langer in de controle worden getoond tenzij je expliciet genegeerde clashes toont. Doe dit door 'Genegeerde fouten' te selecteren in het Tonen-menu:
Negeren ongedaan maken

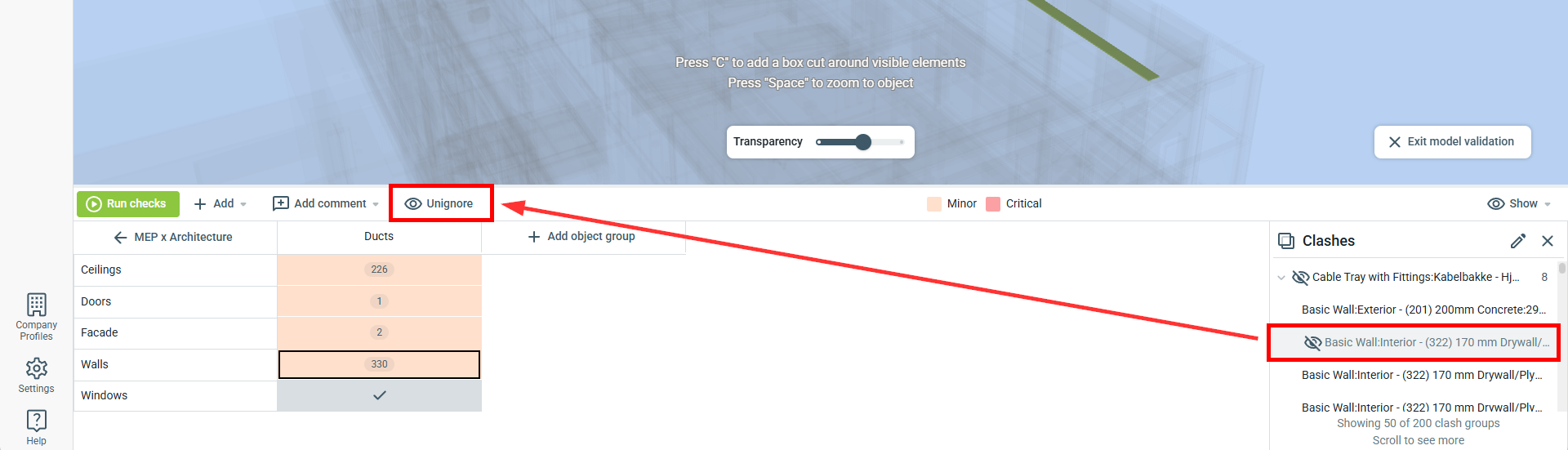

Als de kwestie weer relevant is en je deze niet langer wilt negeren, selecteer de kwestie in de lijst en klik op Negeren opheffen in de werkbalk.
Geschiedenis van modelvalidatie

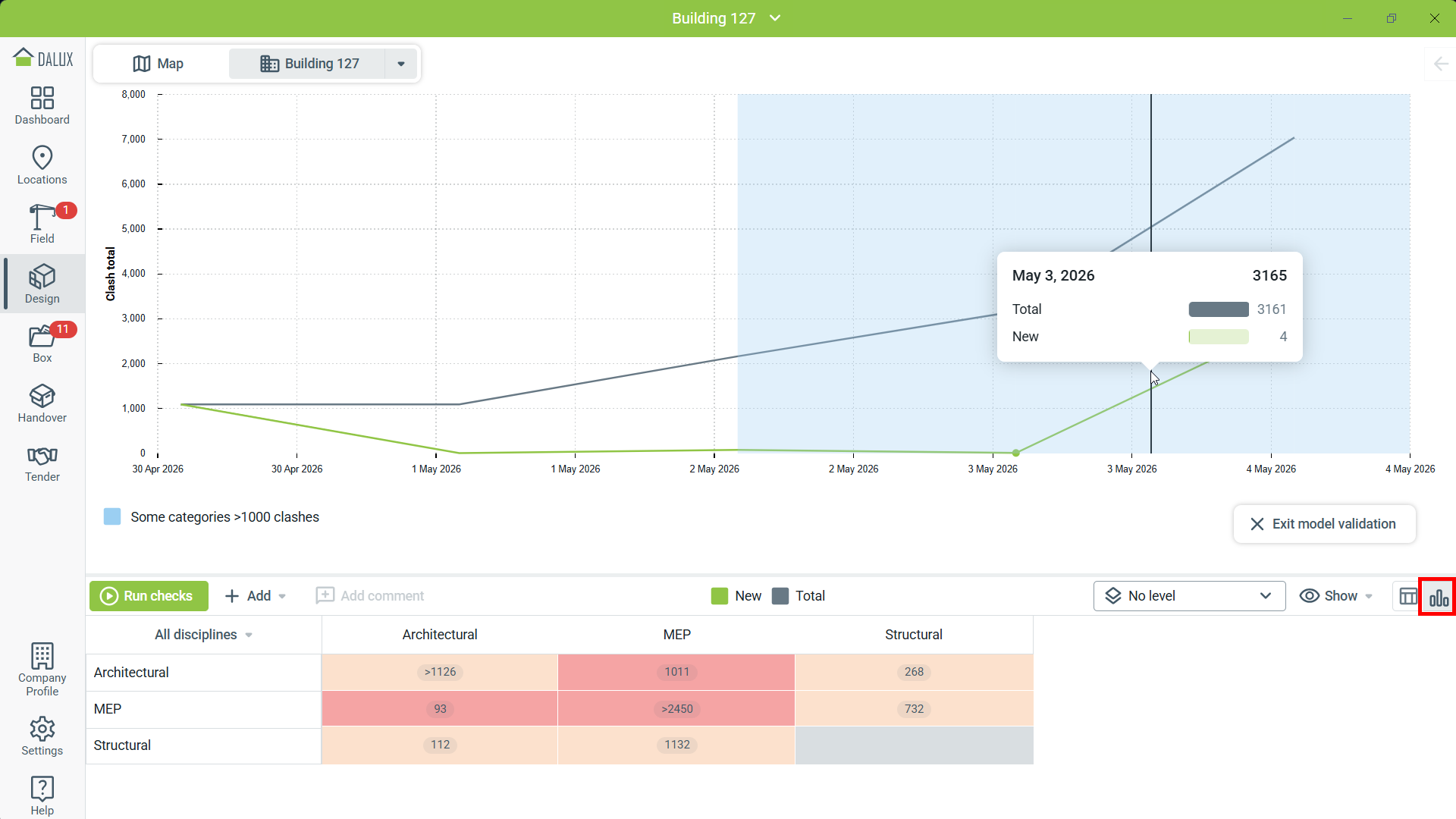

Wanneer ontwerpers hun modellen bijwerken en problemen oplossen, kan het lastig zijn om de coördinatiestatus en onopgeloste clashes bij te houden. Schakel over naar de grafiekweergave om een geschiedenis van clashes te zien. Dit omvat het totale aantal clashes op een willekeurige dag, en het aantal nieuwe en opgeloste clashes gedurende de tijdlijn van uw project.
Klik op de cel van twee clashende disciplines in de validatiematrix om alleen de geschiedenis van de geselecteerde disciplines te zien.
