Hyperlinks op PDF-tekeningen en in Documenten.

In dit artikel wordt uitgelegd hoe hyperlinks worden ingesteld en gebruikt kunnen worden om snel gerelateerde tekeningen en Documenten te openen die worden aangeduid met een nummer.

Hoe hyperlinks te gebruiken

Hyperlinks worden gebruikt om snel te navigeren tussen tekeningen en Documenten — bijvoorbeeld om van een verdieping naar een specifieke sectie te springen, of van een Document naar een gerelateerde verdieping.

Handmatig geüploade Bestanden tonen hyperlinks in groen, terwijl hyperlinks in blauw verschijnen als een plugin is gebruikt.

Gebruik hyperlinks in Locaties

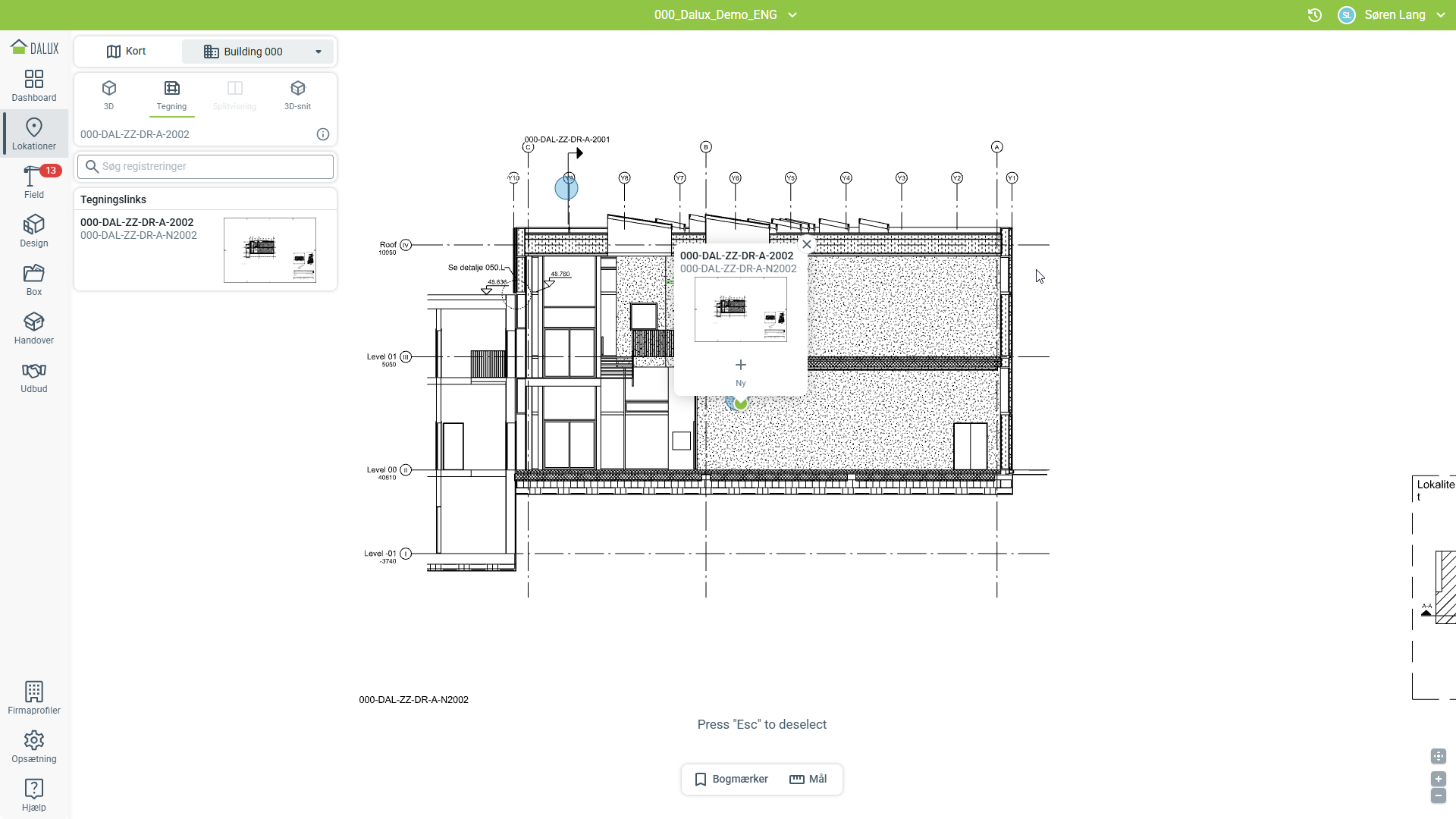

Als u zich in Locaties bevindt, kunt u op de hyperlink klikken om de gekoppelde tekening of het gekoppelde Document te openen.

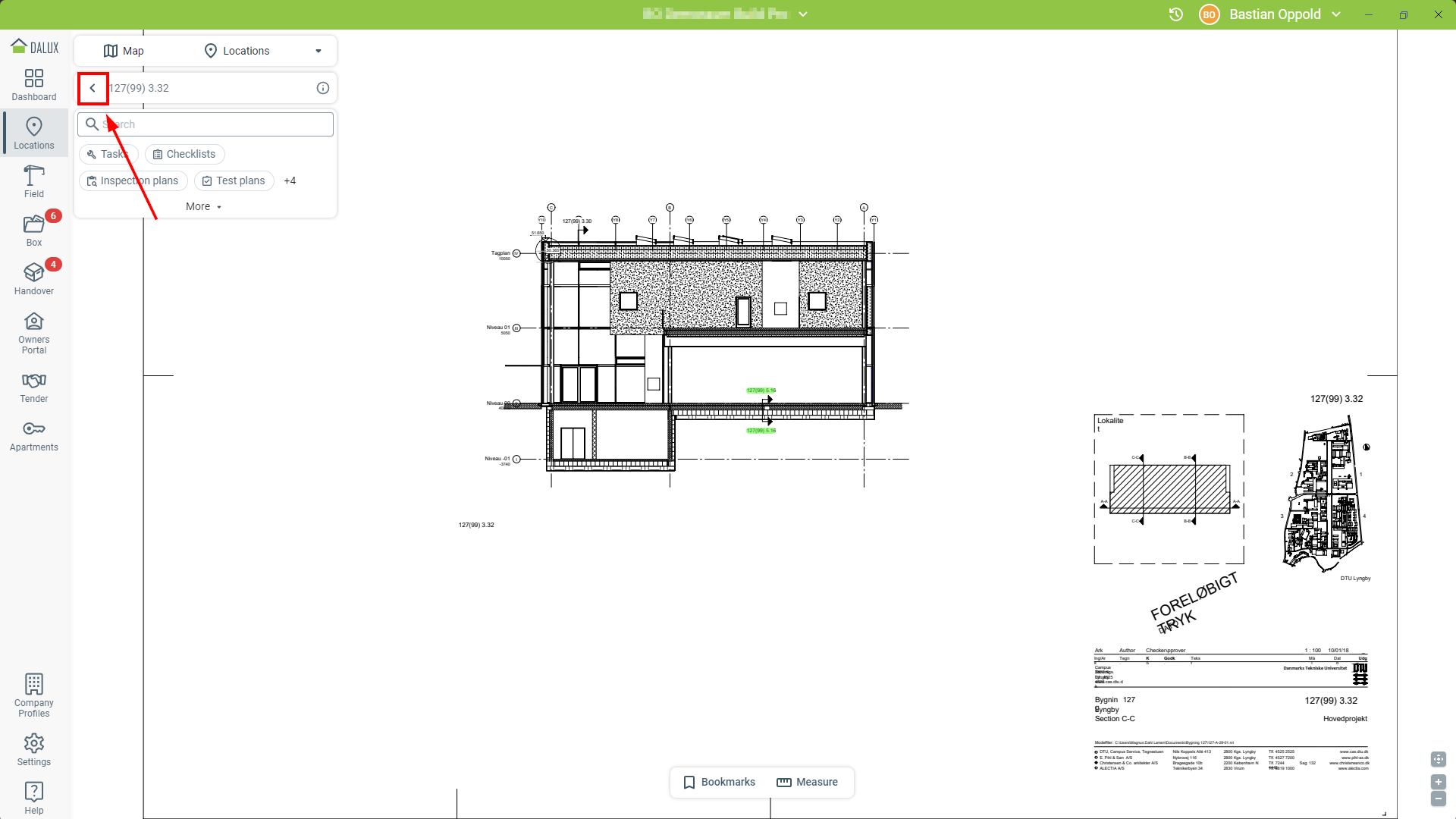

U kunt altijd het -icoon gebruiken om terug te gaan naar de vorige tekening:

Gebruik hyperlinks in Box

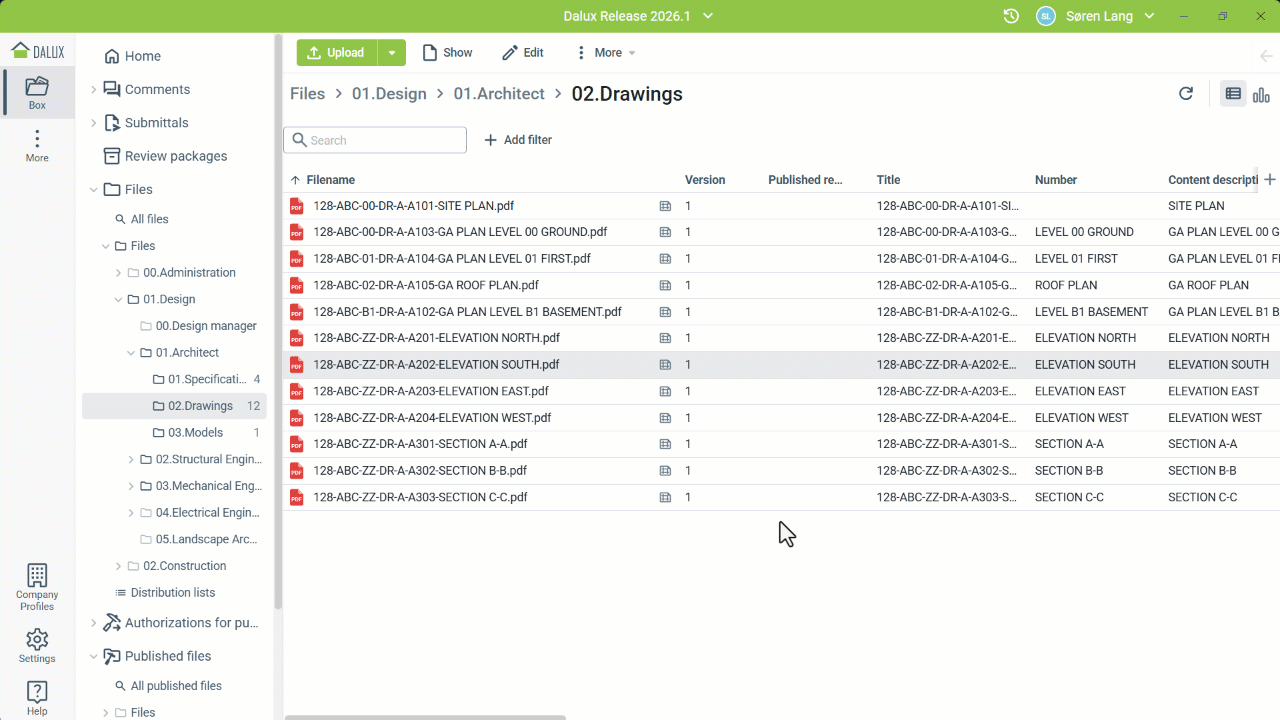

In Box worden tekeningen of Documenten die met een hyperlink zijn geopend, geopend als een nieuw tabblad van uw huidige weergave. De link opent altijd de nieuwste versie van het bestand waartoe je toegang hebt, ongeacht het bestandsgebied.

Hoe hyperlinks in te stellen

Bestandsnummers op tekeningen en documenten detecteren

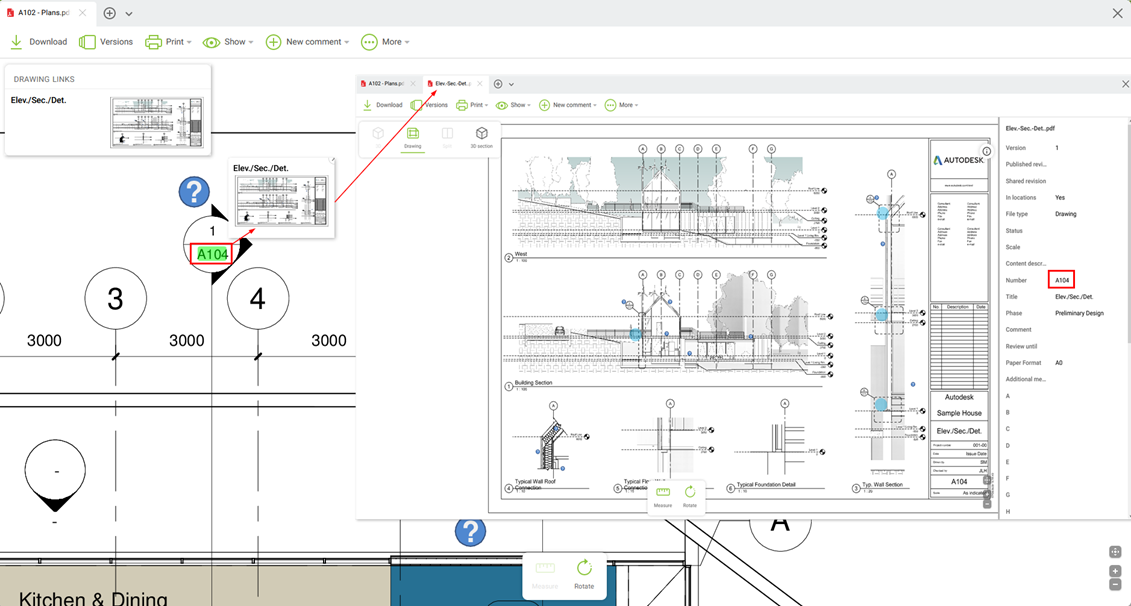

Het nummer verwijst naar het Dalux metadatafield "Nummer". Vul dit field in met de exacte tekenreeks die op de tekeningen wordt weergegeven waar je een link op wilt aanmaken. Dit kan zowel tijdens als na het uploaden worden gedaan. Dalux maakt dan automatisch een link aan.

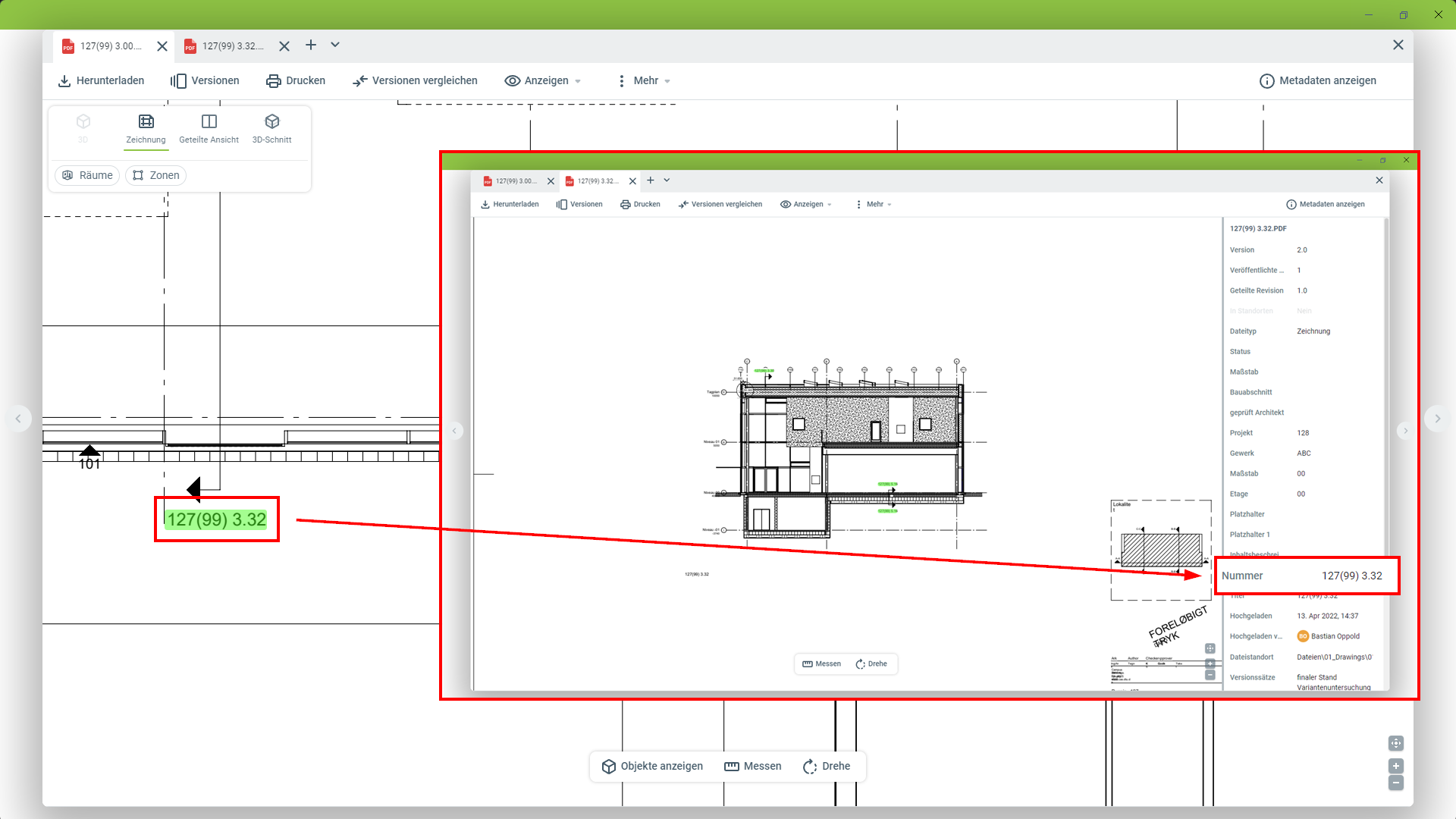

In het volgende voorbeeld was de tekening genaamd "127(99) 3.32" in het vloerplan, dus exact dezelfde string wordt ingevoerd in het nummer metadata veld. Dalux detecteert de string op de plattegrond en maakt op basis daarvan een hyperlink aan.

Basisvereisten voor hyperlinks

De basisvereisten voor het tekeningnummer (om herkend te worden) zijn:

1. Hyperlinks kunnen alleen worden aangemaakt op PDF-bestanden of DWG-tekeningen
2. De string moet langer zijn dan 1 teken
3. De string moet korter zijn dan 45 tekens
4. De string moet ten minste één niet-numeriek teken bevatten (letter, symbool)

Tips voor het aanmaken van hyperlinks

• Lettertype: Vermijd lettertypes met een te smalle of te brede spatiëring tussen karakters. We raden aan om lettertypen te gebruiken uit de standaard csomagok van Microsoft of lettertypen die daarop lijken.
• Spatie vóór/na hyperlink: Zorg voor specifieke spatiëring voor en na de hyperlink om deze te detecteren.

Voorbeeld: In plaats van op deze manier

"Raadpleeg tekening A-40-EK-ST-U02 voor meer informatie"

Doe het op de volgende manier en isoleer het tekennummer

"Voor meer informatie, raadpleeg tekening:                   A-40-EK-ST-U02"

• Lettertype stijl: Vermijd het gebruik van lettertype stijlen zoals vet en cursief.
• Modelleringssoftware: Als de software een directe "Exporteren naar PDF" optie ondersteunt, gebruikt deze waarschijnlijk zijn eigen PDF-creator/motor. Het gebruik van de afdrukoptie en de “Microsoft Print to PDF”-motor kan leiden tot een beter resultaat.

Hyperlinks instellen in CAD-software

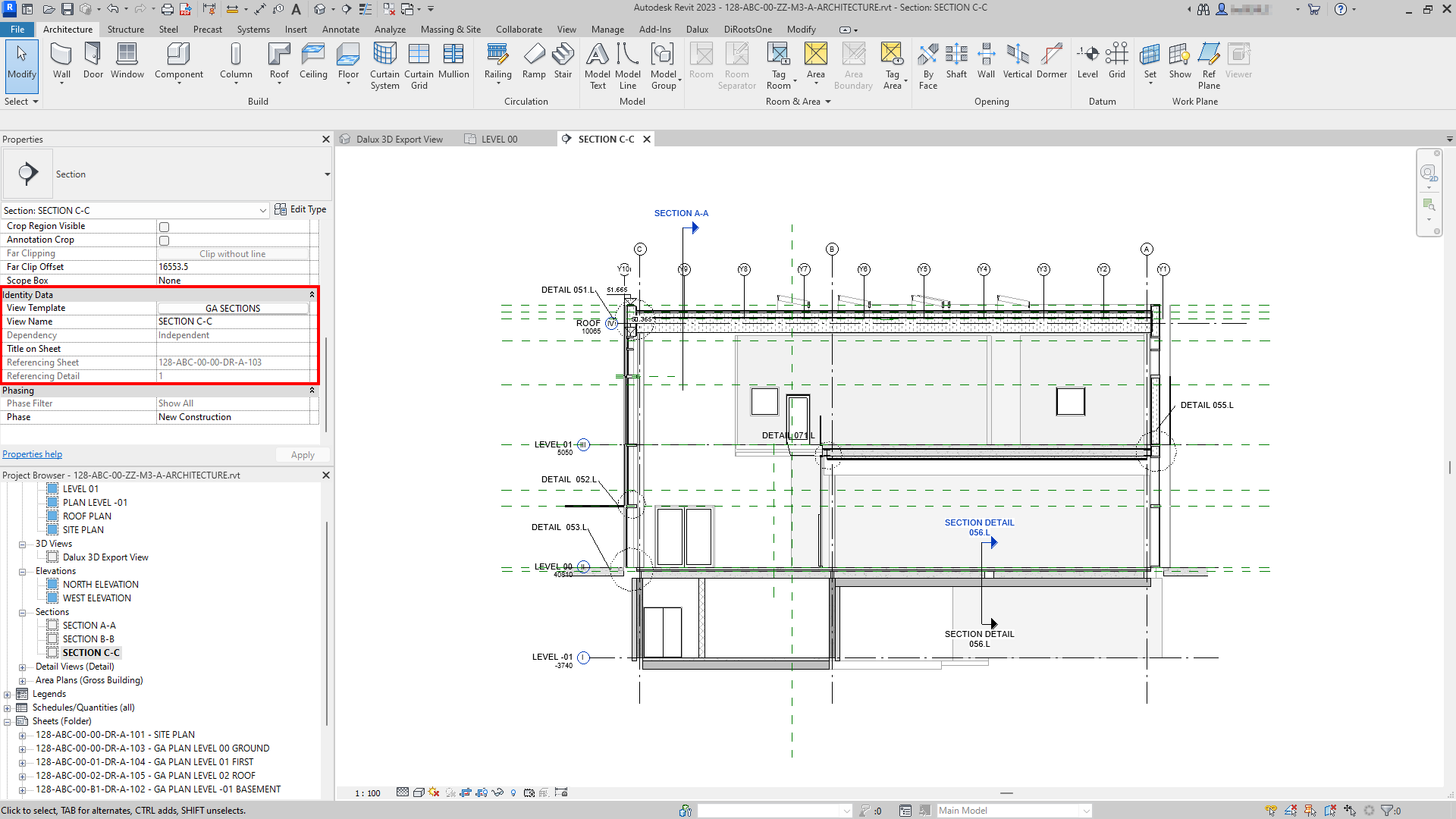

Als u referenties hebt geïmplementeerd in modelleringssoftware zoals Revit, en uw tekeningen uploadt naar Dalux via de plugin, worden ze automatisch als blauwe hyperlinks aangemaakt.

Handmatige hyperlinks aanmaken

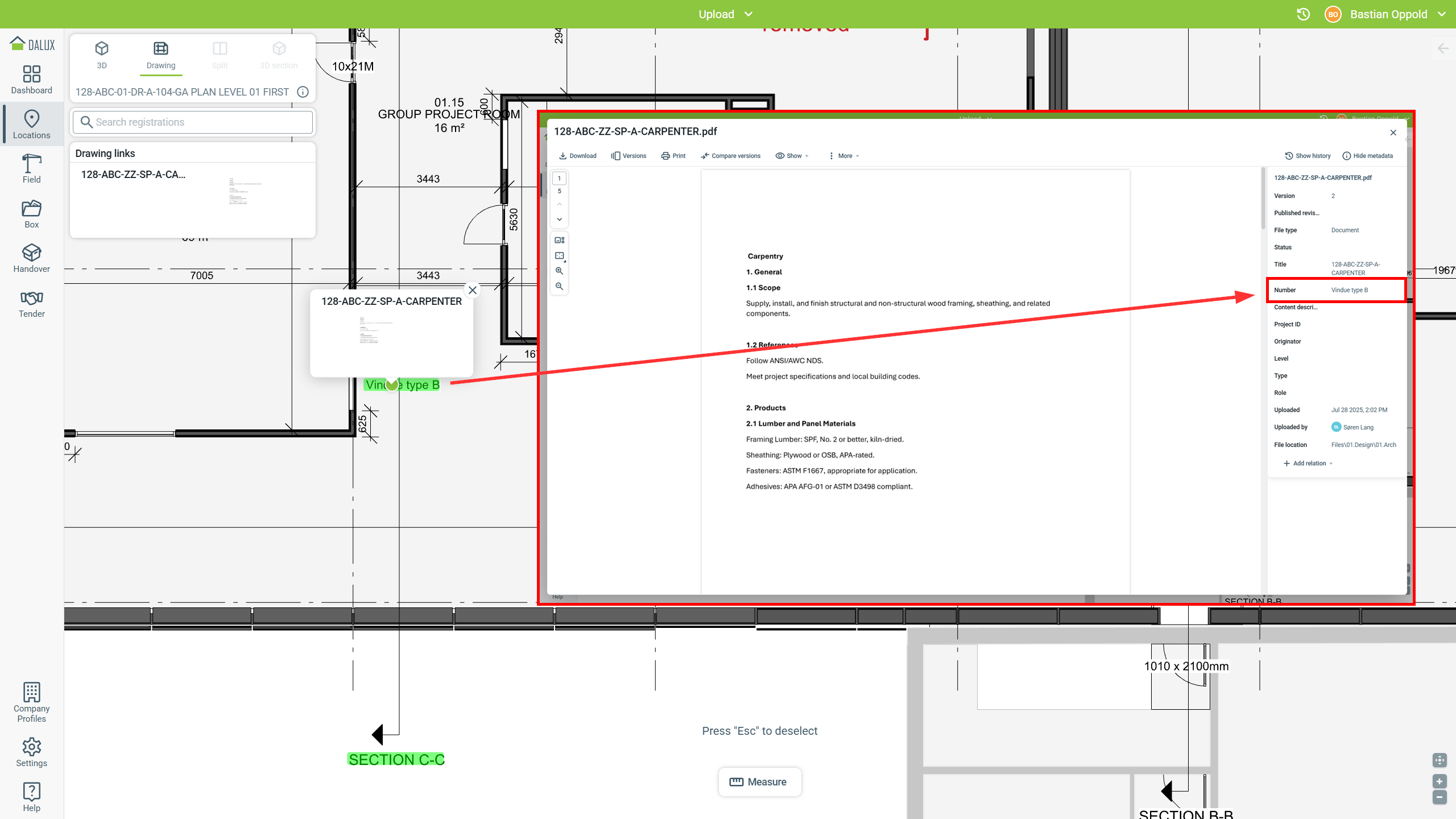

Je kunt ook je eigen handmatige hyperlinks aanmaken. Hiermee kun je aangepaste links maken naar tekeningen en documenten waarnaar je mogelijk rechtstreeks wilt verwijzen.

Open het bestand waarop je de link wilt plaatsenLink naar bestandSelecteer het bestand waarnaar je wilt linkenPlaats de link op het bestand

Nadat je de link hebt gegenereerd, sleep je deze naar de juiste locatie. Standaard toont de link de naam van het bestand. Je kunt deze bewerken om een kortere of makkelijker leesbare naam te gebruiken.
