Zones en zonelagen

Dit artikel gaat over hoe je zones en zonelagen instelt in je project. Zones maken het eenvoudiger om te differentiëren tussen locaties in het project. Ze worden gebruikt door andere functies van Dalux, zoals keuringsplannen, controleplannen en Apartments. U kunt ook documenten koppelen aan zones.

Hoe zones aanmaken

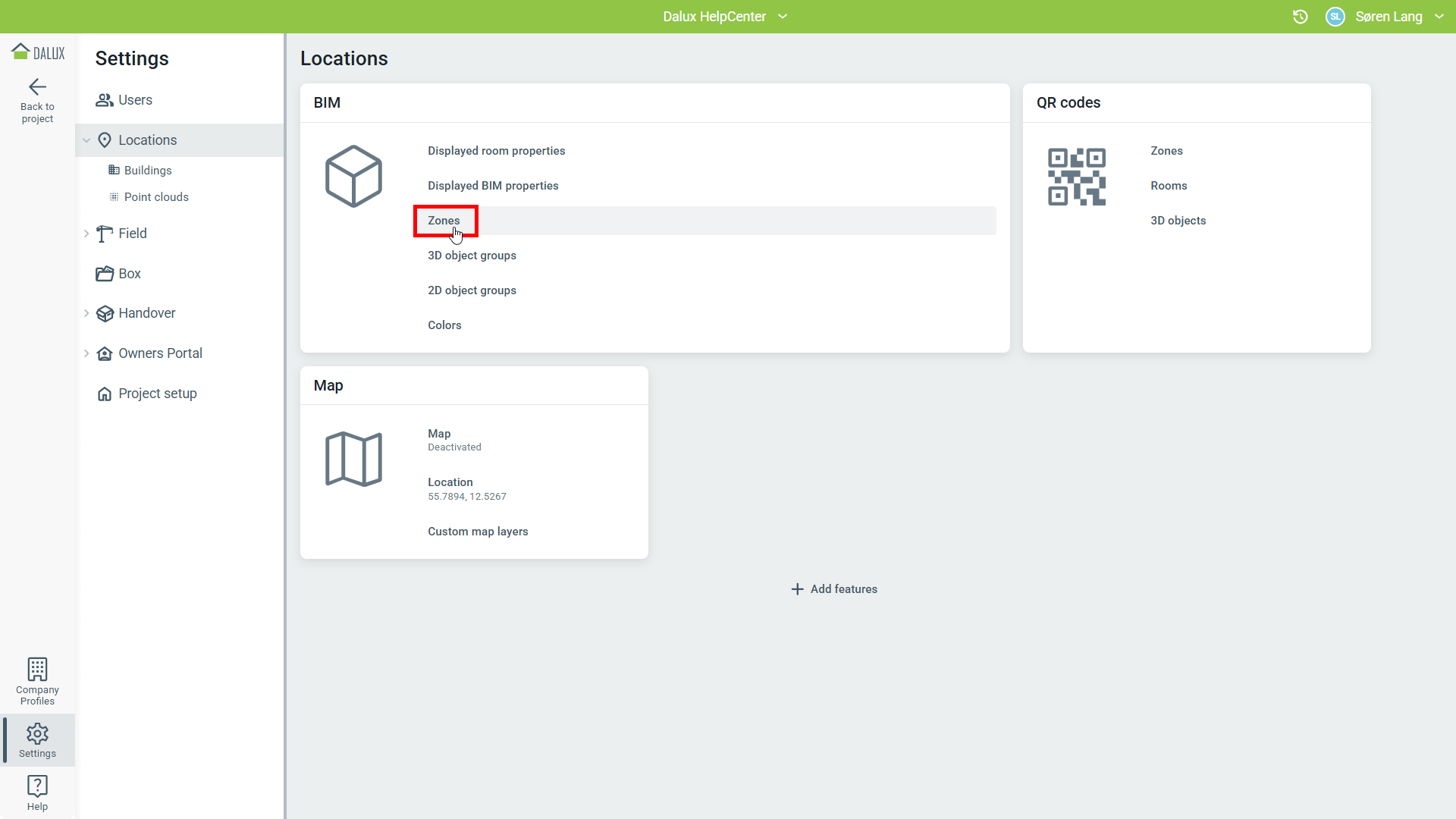

Om zones in uw project in te stellen, gaat u naar Instellingen Locaties 'Zones':

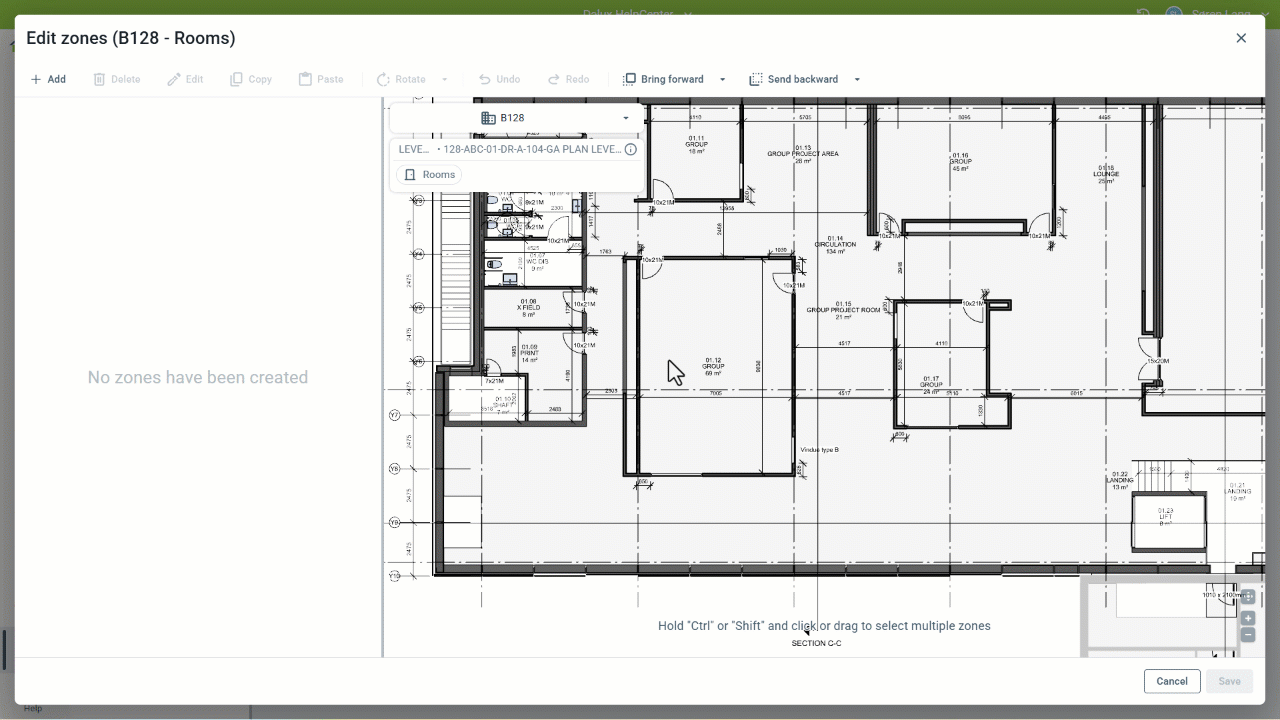

Dit opent een nieuw venster waar je zones kunt toevoegen, wissen en bewerken.

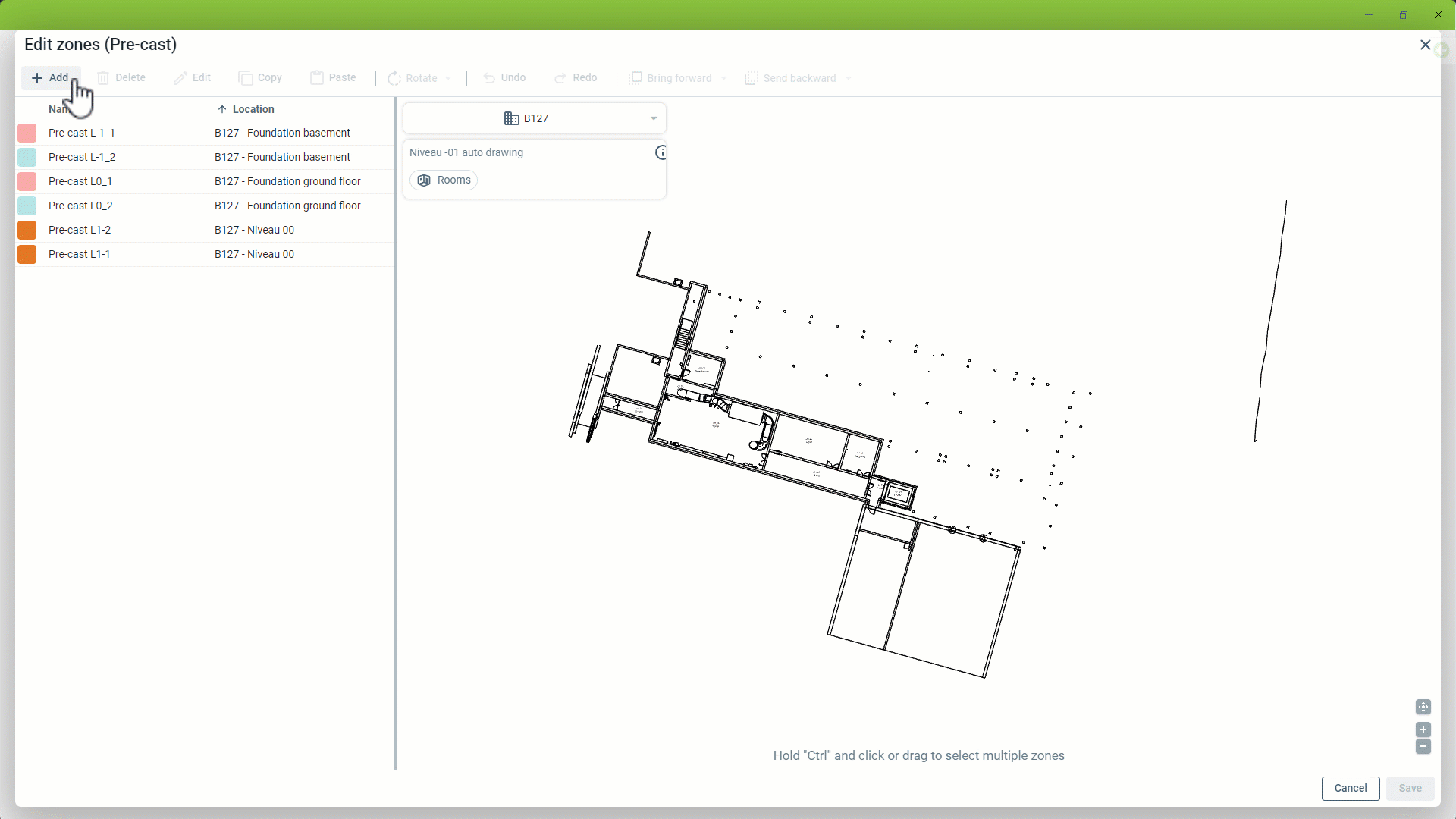

Om zones aan te maken, selecteer eerst een gebouw en tekening. Klik daarna op Toevoegen. Je kunt dan de zone tekenen.

Bij het tekenen van de zone heb je twee opties:

Klik en houd ingedrukt: Als je klikt en de muisknop ingedrukt houdt, kun je de muis slepen om een rechthoek te creëren.

Klik: Klik om de hoeken van het gebied in te stellen. Dalux maakt automatisch de randen van het gebied op basis van deze punten. Voeg zoveel hoeken toe als nodig is om het gewenste gebied te omlijnen. Klik op het beginpunt om het gebied te sluiten.

Wanneer de zone is getekend, geef de zone een naam en klik op 'OK'.

Hoe Zones Bewerken

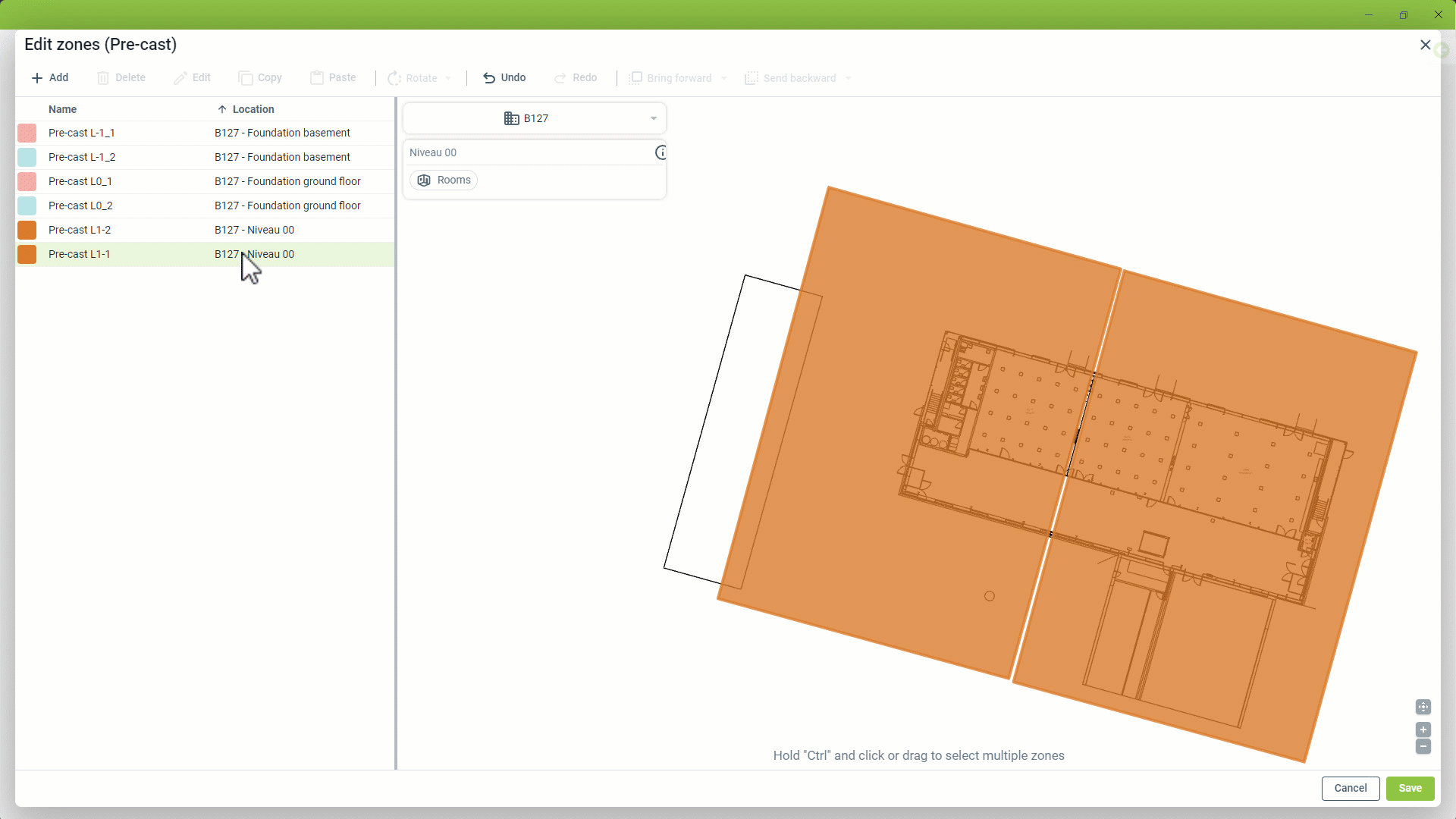

Zodra een zone is aangemaakt, kun je deze op de volgende manieren bewerken nadat je deze hebt geselecteerd in het lijstoverzicht.

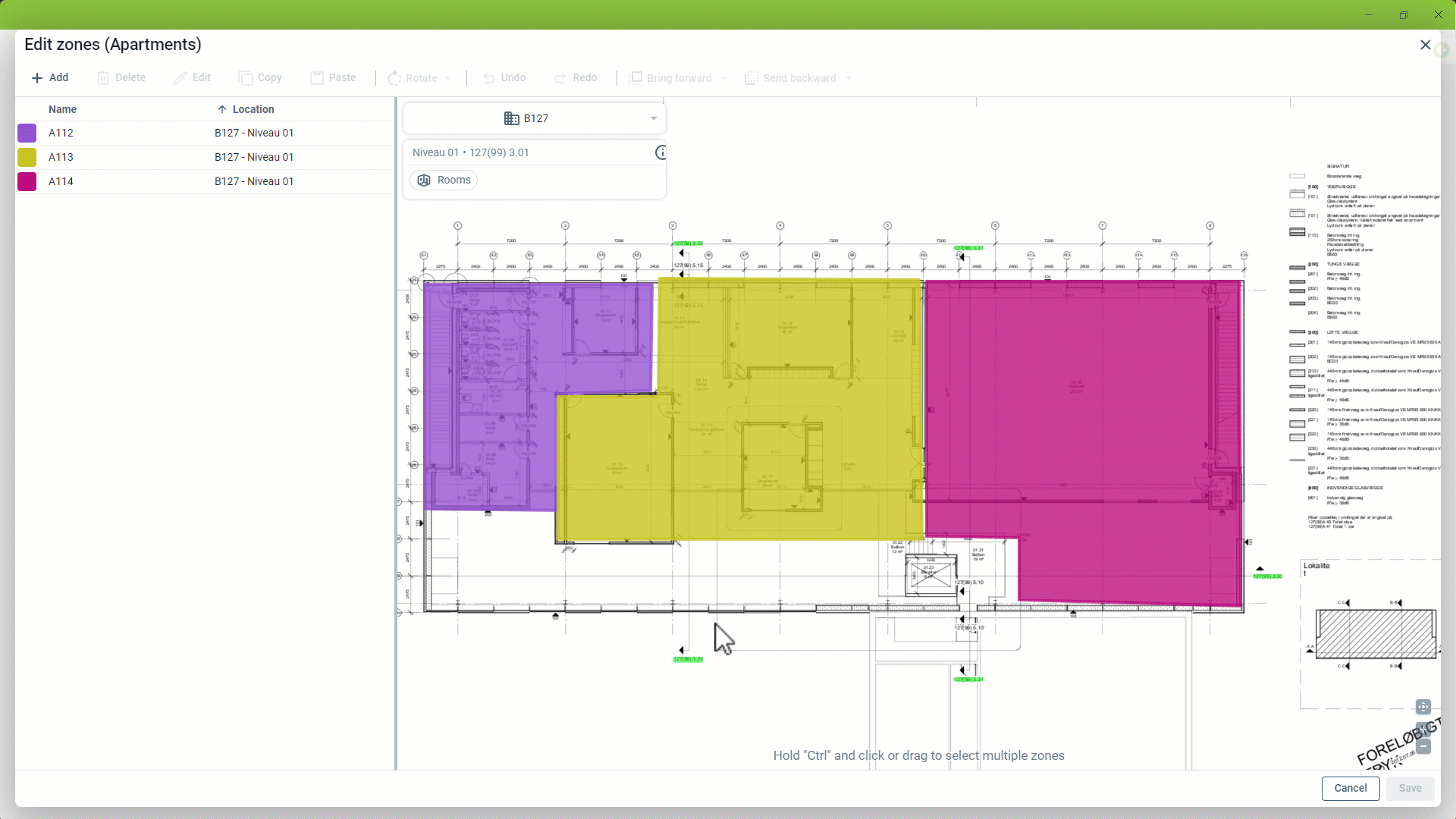

Verplaatsen: Om de gehele zone te verplaatsen, plaats de muisaanwijzer over het gebied totdat de cursor verandert in een vier-richtingpijl. Klik vervolgens op de muisknop en houd deze ingedrukt om de zone te verplaatsen.

Bewerk/Verwijder Hoeken: Om een hoek te bewerken of te verwijderen, beweeg je cursor over een groene hoek tot deze geel wordt. Klik vervolgens en houd vast om de hoek te verplaatsen. Als je de hoek uitlijnt met twee andere hoeken om een rechte lijn te vormen, wordt de cursor rood. Laat de muisknop los om de hoek te verwijderen.

Maak een Hoek: Om een hoek toe te voegen, beweeg je muis eenvoudig over een rechte lijn totdat deze verandert in een op/neer pijl. Klik en houd de muisknop ingedrukt om een nieuwe hoek te maken, en laat de knop los om het proces te voltooien.

Let op, het wijzigen van de zone beïnvloedt ALLE bestaande registraties die zijn toegevoegd aan het gebouw, niet alleen nieuwe registraties.

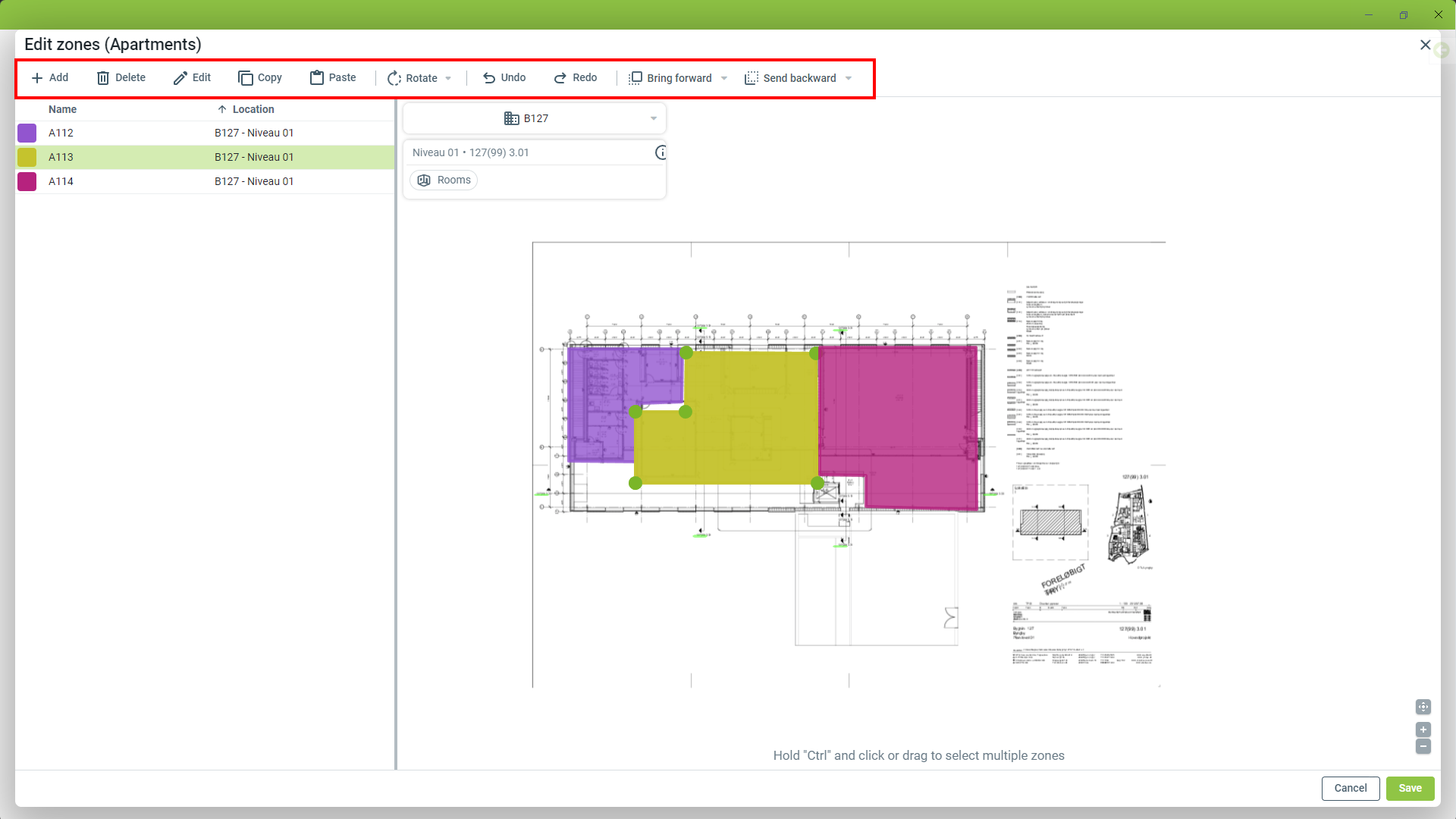

Wanneer een zone is geselecteerd, biedt de werkbalk bovenaan de volgende opties.

• Toevoegen: Om een nieuwe zone te maken, begin met het tekenen ervan in de weergave rechts.
• Wissen: Wis de geselecteerde zone. Zones worden permanent gewist wanneer je op 'Opslaan' klikt.
• Bewerken: Verander de naam en eigenschappen van de geselecteerde zone. Als de zonenaam in meerdere zones wordt gebruikt, zal er een popup verschijnen waarin wordt gevraagd of de wijzigingen moeten worden toegepast op alle zones of alleen op de geselecteerde.
• Kopieer: Kopieer de zone naar het klembord.
• Inplakken: Plak de gekopieerde zone op een nieuwe locatie.
• Draaien: Gereedschappen voor het draaien en spiegelen van de zone.
• Ongedaan maken: Ongedaan maken van de handelingen die sinds de laatste keer opslaan zijn uitgevoerd.
• Overdoen: Opnieuw uitvoeren van de handelingen die sinds de laatste keer opslaan ongedaan zijn gemaakt.
• Naar voren brengen: Verplaats de zone één stap naar voren. De meest voorwaartse zone zal de enige zone zijn die wordt geassocieerd met registraties van deze zonelaag. Met de vervolgkeuzelijst kun je de zone voor alle andere plaatsen.
• Achteruit zetten: Het uitklapmenu stelt u in staat de zone achter alle andere te plaatsen.

Hoe zonelagen aan te maken

Je kunt zonelagen aanmaken om je zones te organiseren. Het project kan maximaal 10 zonelagen bevatten.

Om meerdere zonelagen in te schakelen, ga naar

Instellingen Locaties 'Zones'.

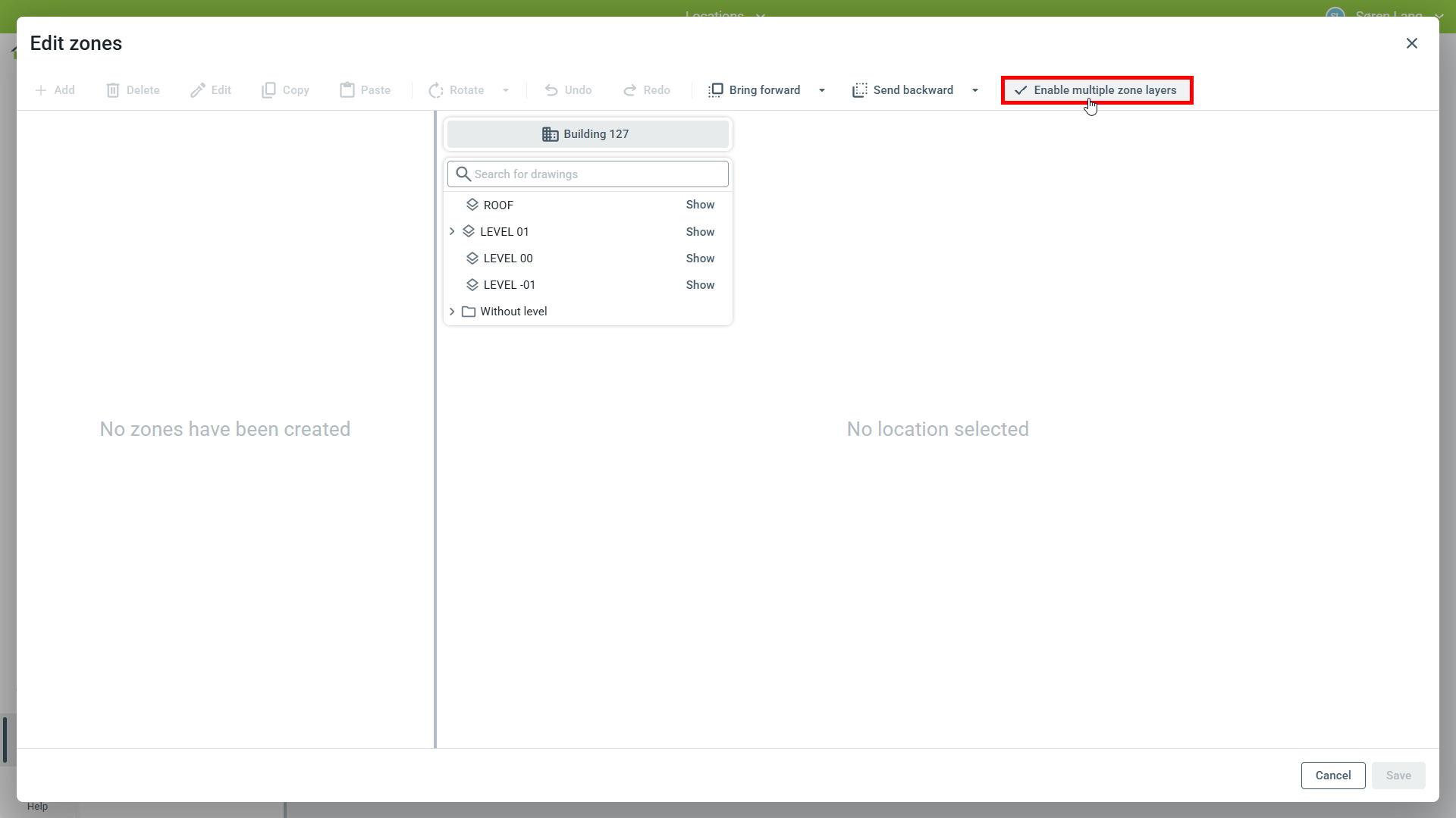

In het nieuwe venster klikt u op Meerdere zonelagen inschakelen:

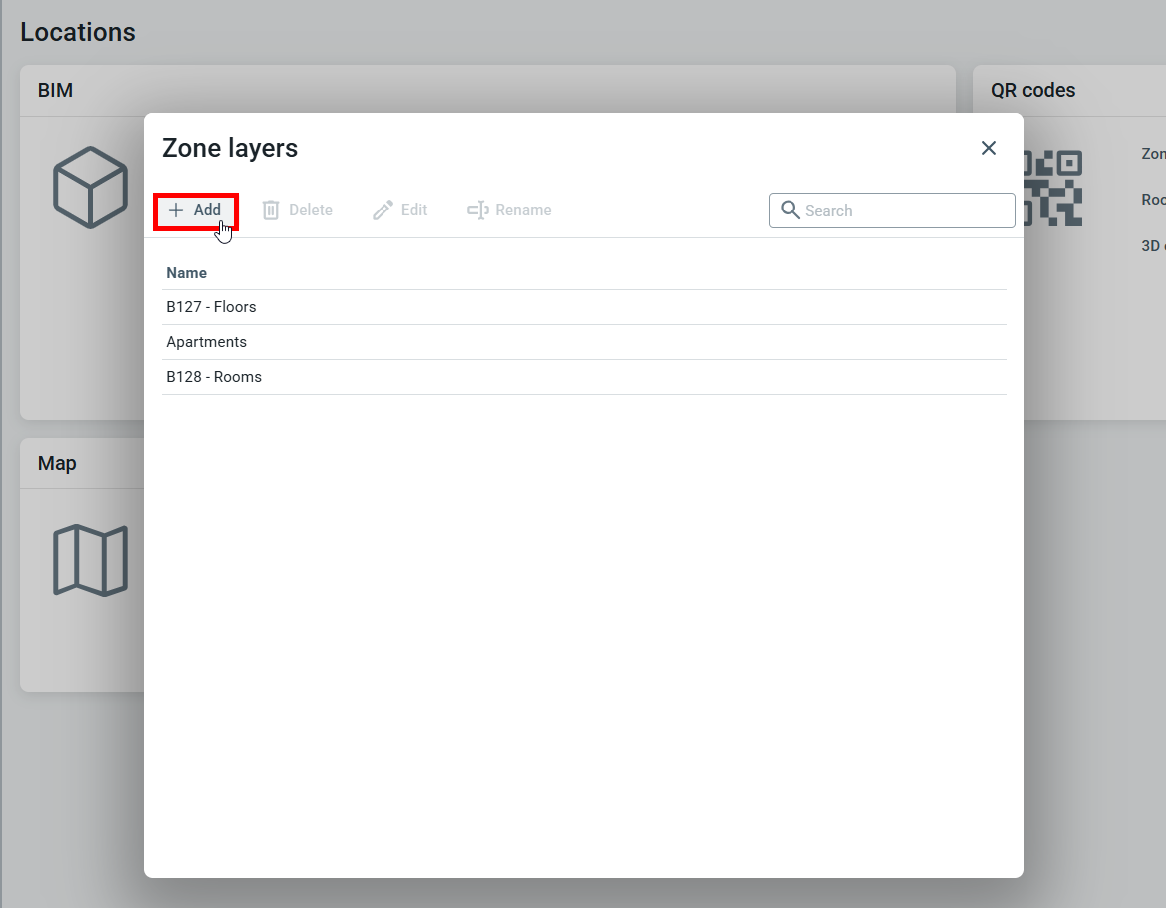

Wanneer meerdere zonelagen zijn ingeschakeld, zal het zonebewerkingsvenster veranderen om de verschillende zonelagen te tonen. Vanaf hier kun je nieuwe zonelagen toevoegen door te klikken op Toevoegen.

Je kunt bestaande zonelagen bewerken door dubbel te klikken op de naam van de zonelaag of klik op Bewerken.

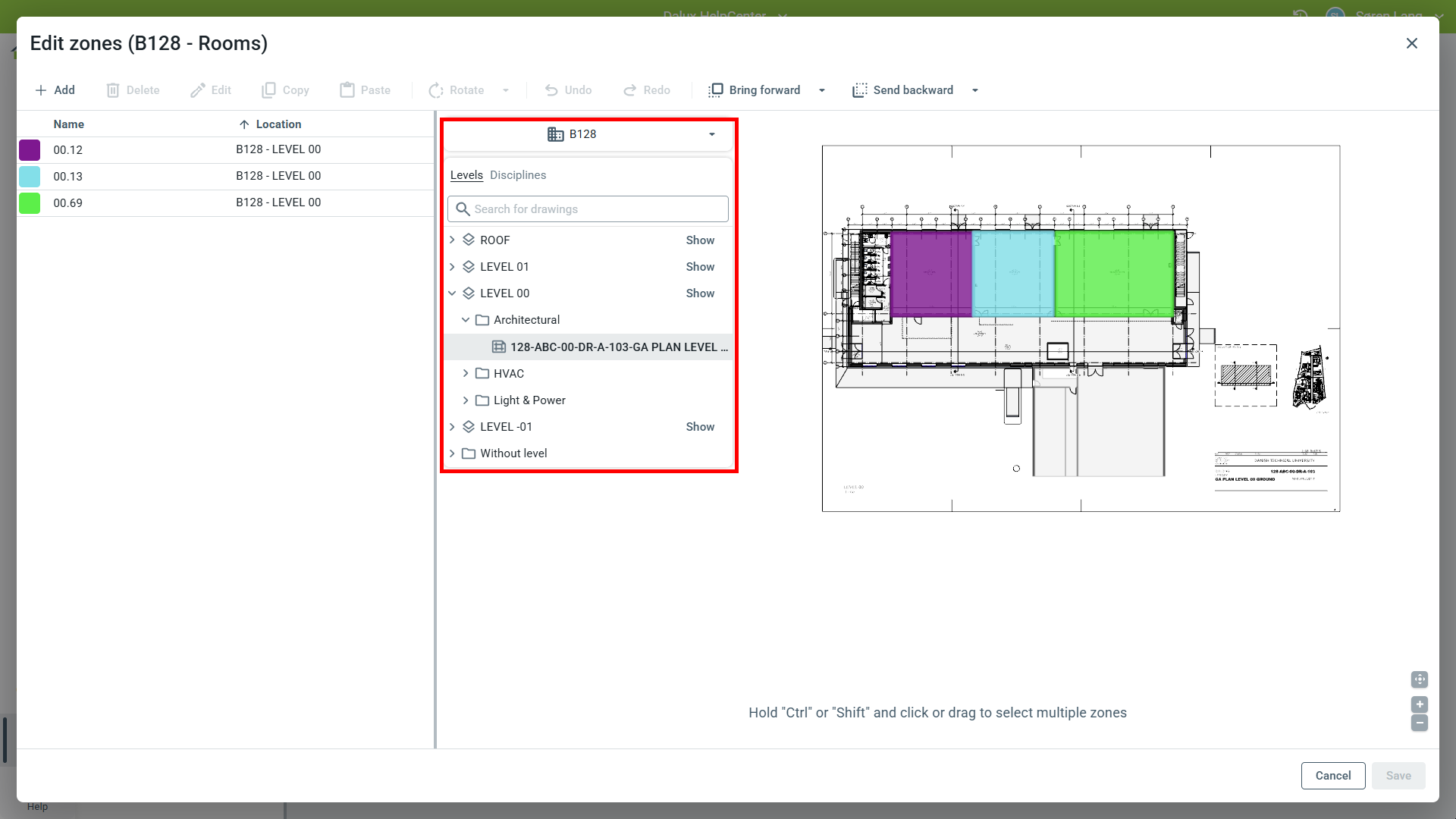

Zones die hier getekend worden, zullen aan de zonelaag worden toegevoegd. Je kunt gebouwen en tekeningen selecteren vanuit het menu.

Hoe eigenschappen aan zones toe te voegen

Wanneer je zones aanmaakt of bewerkt, kun je eigenschappen aan de zones toevoegen voor gemakkelijke toegang tot aanvullende informatie.

Om eigenschappen toe te voegen, teken een nieuwe zone of dubbelklik op de naam van de zone in de lijst om deze te openen. Je kunt dan toevoegen of inplakken vanuit een spreadsheet met 2 kolommen om eigenschappen toe te voegen.
