De Tekla-plug-in is gemaakt door Dalux en werkt met Tekla. Hij helpt je met taken zoals het uploaden van modellen en tekeningen, en het aanmaken of beoordelen van opmerkingen.
Dit artikel laat zien hoe je modellen en tekeningen uploadt met de plug-in. De plug-in uploadt het daadwerkelijke Tekla-modelbestand niet naar Dalux. In plaats daarvan wordt het verwerkt als een 'daluxbim'-bestand.
Lees dit artikel om te leren hoe je de plug-in downloadt: Dalux-plug-ins voor modelleringssoftware
Hoe je je 3D-model- en tekeningbestanden uploadt en bijwerkt
Gebruikersrechten
Om documenten vanuit Tekla te kunnen uploaden, moet je deel uitmaken van een gebruikersgroep met gebruikersrechten om gebouwen en locaties te bewerken in het betreffende Dalux-project. Als dit niet lukt, neem dan contact op met je projectbeheerder.
Project en gebouw selecteren
Om je model vanuit Tekla naar Dalux te uploaden, open je Tekla en zorg je ervoor dat je in de plug-in bent aangemeld bij je Dalux-account.
Selecteer of wijzig het project door op Project wijzigen te klikken en een project uit de lijst te selecteren.
Klik op Uploaden in de werkbalk, selecteer het gebouw en het bestand waarnaar je je model wilt uploaden, en klik op OK:
Als dit de eerste keer is dat je dit model uploadt, selecteer dan "nieuw bestand" in het veld Bestand. Als je dit model eerder hebt geüpload, selecteer dan het bestand dat je wilt bijwerken.
Belangrijk!
Zorg ervoor dat het gebouw waarnaar je je Tekla-bestand wilt uploaden al bestaat in het Dalux-project, omdat je via de plug-in geen nieuwe gebouwen kunt aanmaken.
Bestanden uploaden
In het hoofdscherm voor uploaden kun je de bestanden selecteren die je wilt uploaden en de bijbehorende metadata bekijken.
Opmerking
Als je voor de eerste keer uploadt, doorloop dan eerst Niveaukoppeling,
Eigenschapkoppeling en
Disciplinekoppeling (zie hieronder). De plug-in slaat deze instellingen op voor toekomstige uploads.
Bestandsnaam: Dit is de naam van het bestand in Dalux. Wijzig dit onder Eigenschapkoppeling om het te vullen met Tekla-eigenschappen, of dubbelklik op de bestandsnaam in de lijstweergave nadat je deze hebt geselecteerd om deze handmatig te wijzigen.
Versie: Dit is de versie die het bestand in Dalux krijgt na het uploaden (elke export verhoogt dit nummer).
Map: Selecteer de map in Dalux Box waar het bestand naar wordt geüpload.

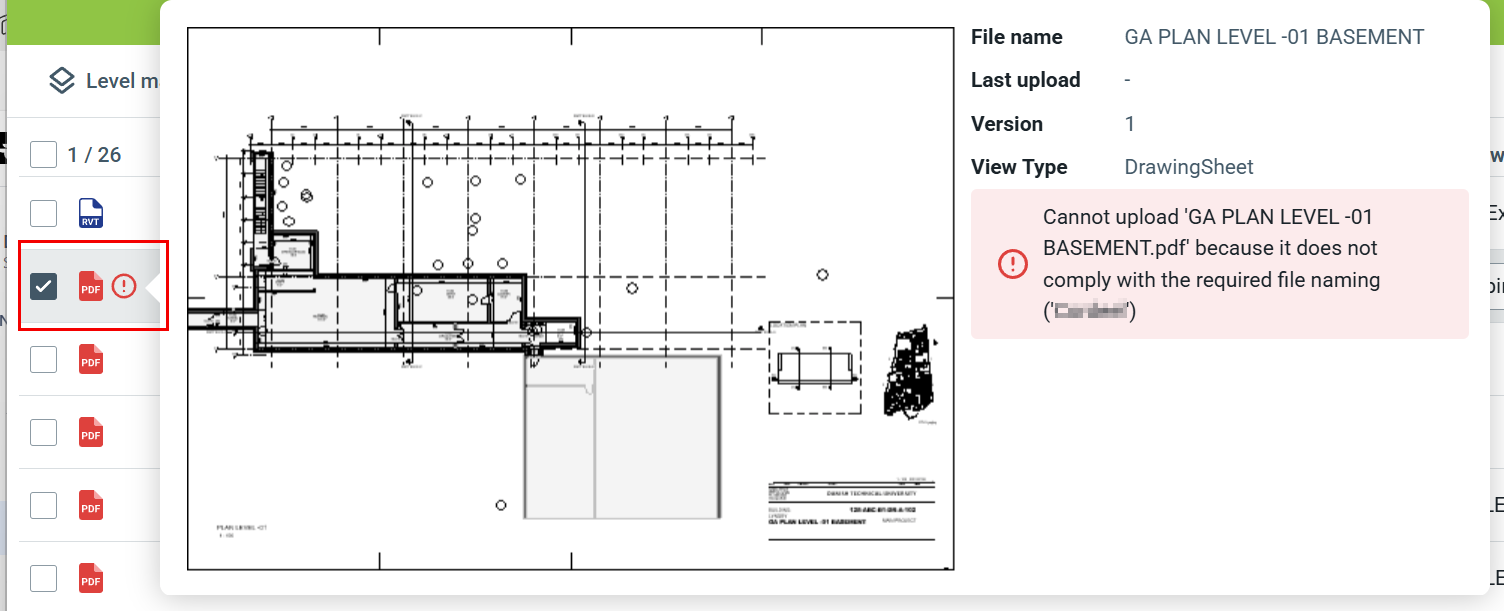

Als er een bestandnaamgevingssjabloon aan de map is gekoppeld, toont de plug-in een waarschuwing als de naam niet overeenkomt met het sjabloon. De plug-in uploadt geen bestanden waarvan de namen niet overeenkomen met het sjabloon.
Geüpload: Dit is de datum van de laatste upload van dit bestand.
Actieve weergave: Selecteer de weergave die bepaalt naar welke bouwlaag de tekening moet worden gekoppeld. Selecteer "Geen koppeling" als je niet wilt dat de tekening/het blad aan een bouwlaag wordt gekoppeld.
Dalux-bouwlaag: Selecteer de bouwlaag waaraan de tekening wordt gekoppeld volgens de actieve weergave.
Nummer: Dit is het bladnummer van de tekening (alleen bewerkbaar in Tekla).
Titel: Dit is de naam die voor de tekening wordt gebruikt in Design en Locaties. Voer de waarde handmatig in of koppel deze onder Eigenschapkoppeling.
Inhoudsbeschrijving: Dit is een systeemmetadata-veld. Voer de waarde handmatig in of koppel deze onder Eigenschapkoppeling.
Aangepaste metadata uit het project verschijnt hier en werkt als 'Inhoudsbeschrijving'.
Selecteer de bestanden door de selectievakjes aan te vinken, en de plug-in markeert elke geselecteerde regel.
Een oranje sterretje geeft een verplicht veld aan. Je moet een waarde selecteren om het bestand te kunnen uploaden.
Tips en trucs
Je kunt meerdere selecteren door Ctrl of Shift ingedrukt te houden terwijl je meerdere regels selecteert.
Modelbestanden
Modellen werken op dezelfde manier als tekeningen, met twee belangrijke verschillen.

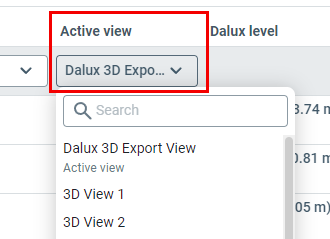

Actieve weergave (3D)
Selecteer de 3D-weergave die je wilt gebruiken voor de upload. De upload gebruikt het detailniveau van deze weergave, en de plug-in uploadt alleen de objecten die zichtbaar zijn in deze weergave.
Niveaukoppeling
WAARSCHUWING
Als je Dalux-project al bouwlagen bevat, maak dan geen bouwlagen aan vanuit je bladen tijdens het uploaden naar Dalux.
De niveaukoppeling toont de bouwlagen uit het model. Je kunt ze allemaal koppelen aan een Dalux-bouwlaag en een naam toewijzen.
Je kunt:
- Kies bestaande bouwlagen als ze al in Dalux zijn aangemaakt.
- Maak een nieuwe aan op basis van de bouwlaag uit het model.
- Selecteer 'Geen niveaukoppeling', en de plug-in importeert de bouwlaag niet.
Eigenschapkoppeling
In Eigenschapkoppeling, geef je de bestandsnaam op en koppel je eventuele Dalux-metadata aan een Tekla-eigenschap.
Dalux-eigenschap: Selecteer het systeem- of aangepaste metadata-veld van het Dalux-project. Hier wordt de huidige waarde vermeld die voor elk bestand wordt gebruikt.
Tekla-eigenschap: Selecteer de eigenschappen uit het Tekla-model. Hier wordt de nieuwe waarde vermeld die voor de Dalux-eigenschap wordt gebruikt nadat je op Toepassen hebt geklikt.
Nadat je op Toepassen hebt geklikt en de bestanden naar Dalux hebt geüpload, slaat de plug-in deze configuratie op en gebruikt deze opnieuw de volgende keer dat je uploadt.
Je kunt de vorige koppeling die tijdens de laatste upload is gebruikt herstellen door linksonder op "Terug naar laatst geüploade koppeling" te klikken.
Tips en trucs
Titel is de naam die verschijnt onder Locaties, dus houd deze kort en bondig.
Om twee Tekla-eigenschappen toe te voegen aan een Dalux-eigenschap, combineer je ze tot een nieuwe Tekla-eigenschap en wijs je die nieuwe Tekla-eigenschap vervolgens toe aan een Dalux-eigenschap.
Disciplinekoppeling
In disciplinekoppeling koppel je 'Discipline', 'Subdiscipline' of beide met gebruikersinvoer of een Tekla-eigenschap.
Dalux-eigenschap: Selecteer Discipline of Subdiscipline. Hier wordt de huidige waarde vermeld die voor elk bestand wordt gebruikt.
Tekla-eigenschap: Selecteer de eigenschappen uit het Tekla-model. Hier wordt de nieuwe waarde vermeld die voor de Dalux-eigenschap wordt gebruikt nadat je op Toepassen hebt geklikt.
Nadat je op Toepassen hebt geklikt en de bestanden naar Dalux hebt geüpload, slaat de plug-in deze configuratie op en gebruikt deze opnieuw de volgende keer dat je uploadt.
Je kunt de vorige koppeling die tijdens de laatste upload is gebruikt herstellen door op "Terug naar laatst geüploade koppeling" te klikken.
Tips en trucs
Dalux gebruikt Discipline en Subdiscipline om de tekeningen onder Locaties te sorteren.

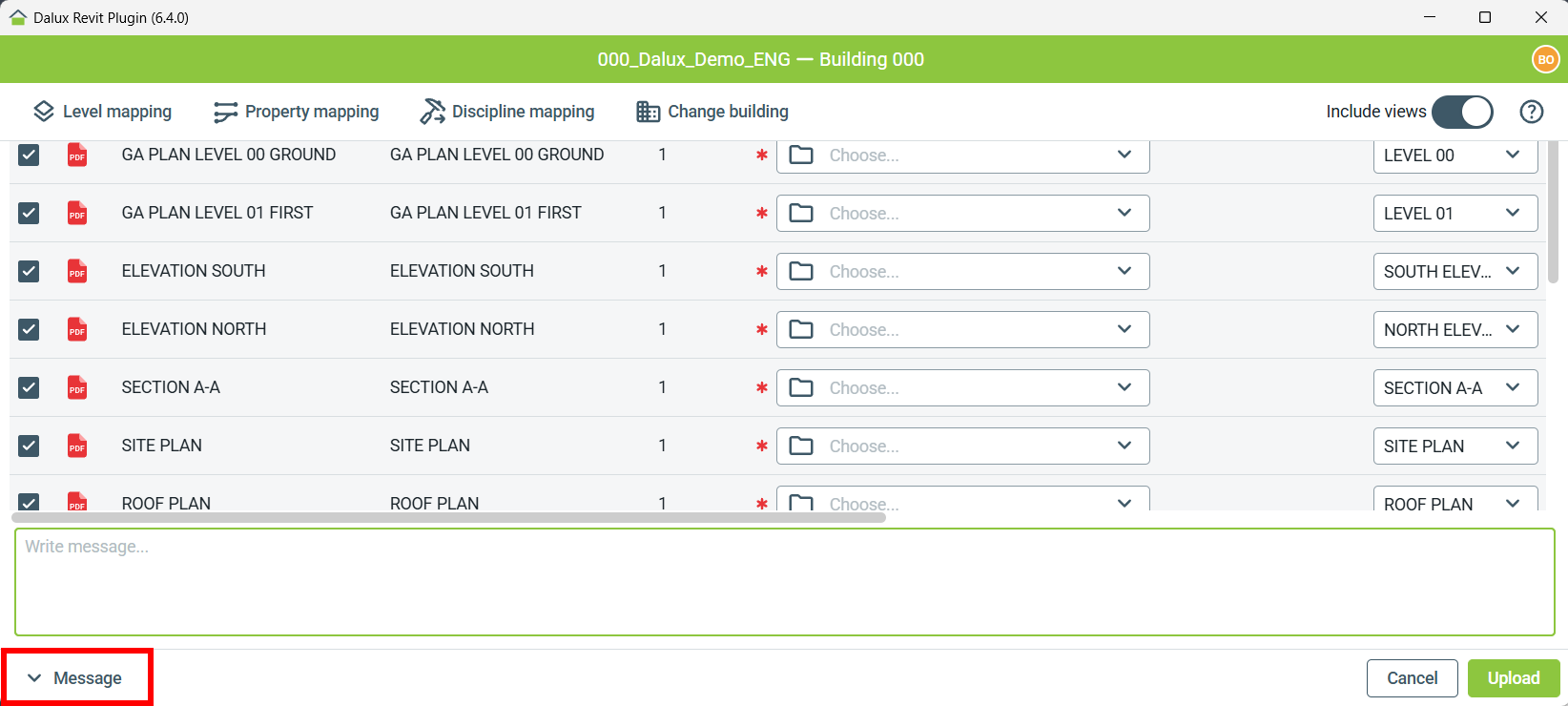

Bericht
Onderaan kun je een bericht invoeren om de reden voor de upload uit te leggen. Je kunt slechts één bericht toevoegen voor de hele upload, niet voor elk afzonderlijk bestand. Het bericht verschijnt in het uploadlogboek in Dalux Box Pro.
Na uploaden
Wanneer je klaar bent met het instellen van je bestanden en op "Uploaden" klikt, zie je een voortgangsscherm.
Nadat alle bestanden zijn geüpload, toont het resultaat een vinkje voor elke geslaagde upload.

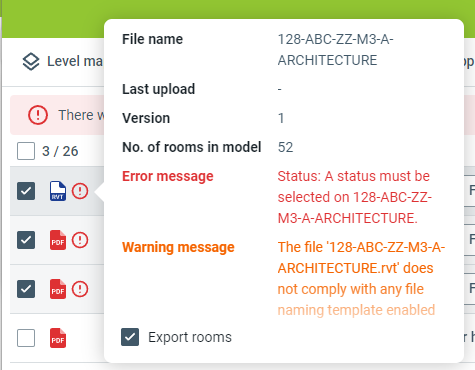

Als een van de bestanden niet kan worden geüpload, verschijnt rechts van elk daarvan een rood informatiepictogram. Beweeg de muis over het pictogram om de reden te zien.
Opmerking
Je model wordt geüpload in de module Locaties als een daluxbim-bestand. Als het model is gekoppeld aan Dalux Box, wordt het daar ook als een daluxbim-bestand opgeslagen.
