Dit artikel laat zien hoe je doorsnedes maakt en kunt meten met behulp van de module Locaties.
Hoe doorsnedes te maken
Horizontale of verticale doorsnedes
Om in een model een doorsnede te maken, ga naar Locaties, en selecteer het gebouw. Klik op een element van het model, dat is je startpunt voor de doorsnede. Klik daarna op het
-pictogram.
Als je op een horizontaal element klikt, zal je model horizontaal worden doorsneden. Als je op een verticaal element klikt, zal je model verticaal worden doorsneden.
Om de doorsnede te verwijderen, klik op Doorsnede verwijderen.
Tips en trucs
Je kunt ook CTRL+ het scrollwiel gebruiken om de doorsnede omhoog of omlaag te verplaatsen.
U kunt meerdere doorsneden tegelijk aanmaken.
Kubus doorsnede
Als je in meerdere richtingen tegelijk wilt 'snijden', kun je een kubus gebruiken.
Om dit te doen, klik je op een element, en klik je op onder de
Doorsnede. Selecteer vervolgens 'Kubus doorsnede'.
Dit creëert een kubus doorsnede die kan worden aangepast met behulp van de verschillende richtingspijlen. Om de doorsnede te verwijderen, klik op Doorsnede verwijderen.
Doorsned negeren
Je kunt een doorsnede negeren om meer context voor bepaalde elementen te krijgen. Om dit te doen, nadat je een Doorsnede hebt gebruikt, selecteer een element en klik op 'Categorie negeren' of 'Bestand negeren' om ze uit de doorsnede uit te sluiten en de elementen te isoleren.
- Categorie negeren: sluit alle elementen van deze categorie uit
- Bestand negeren: sluit alle elementen van het bestand (waarin het geselecteerde object zich bevindt) uit
Het getoonde voorbeeld negeert het bestand van het MEP-model uit de doorsnede:
Dit werkt voor alle bovenstaande manieren om een doorsnede te maken.
Hoe te meten in 3D
Tips en trucs
Om je workflow te versnellen, probeer deze sneltoetsen te gebruiken:
- De spatiebalk stelt de weergave loodrecht in voor 2D-doorsnedes
- Ctrl+Z om de nieuwste meting ongedaan te maken
- 'Enter’ om het meest recent gebruikte meetinstrument te activeren
- 'Esc’ om de meetmodus te verlaten
- Klik op de pijlen van een meting om de meting te veranderen
2D-doorsnede

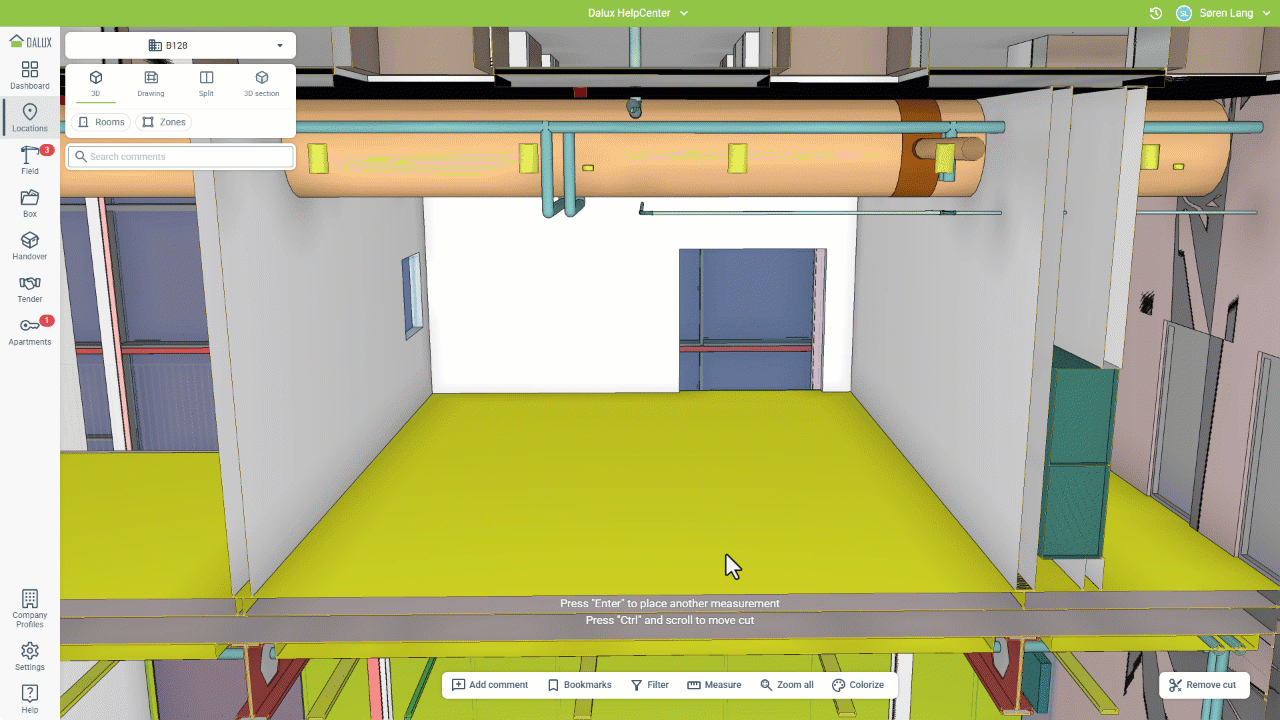

Voordat je in 3D gaat meten, kun je een 2D-doorsnede langs elk vlak aanmaken, waardoor alle metingen binnen dat vlak worden gedaan.
Ga naar Locaties en zoek het element dat je wilt meten
Inmeten

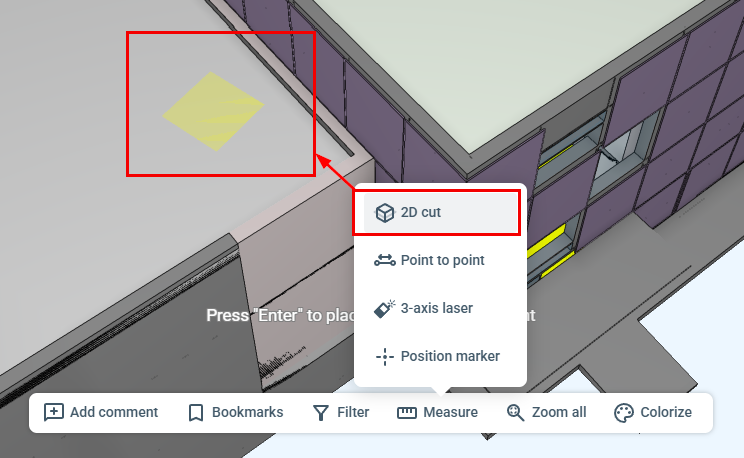

2D-doorsnede
Selecteer een vlak.
Dit zal een doorsnede langs het geselecteerde vlak aanmaken, waarbij ervoor wordt gezorgd dat alle 3D-metingen vastpinnen aan de elementen die worden doorgesneden. Als er stramienlijnen zichtbaar zijn, zullen 3D-metingen daar ook aan vastpinnen.

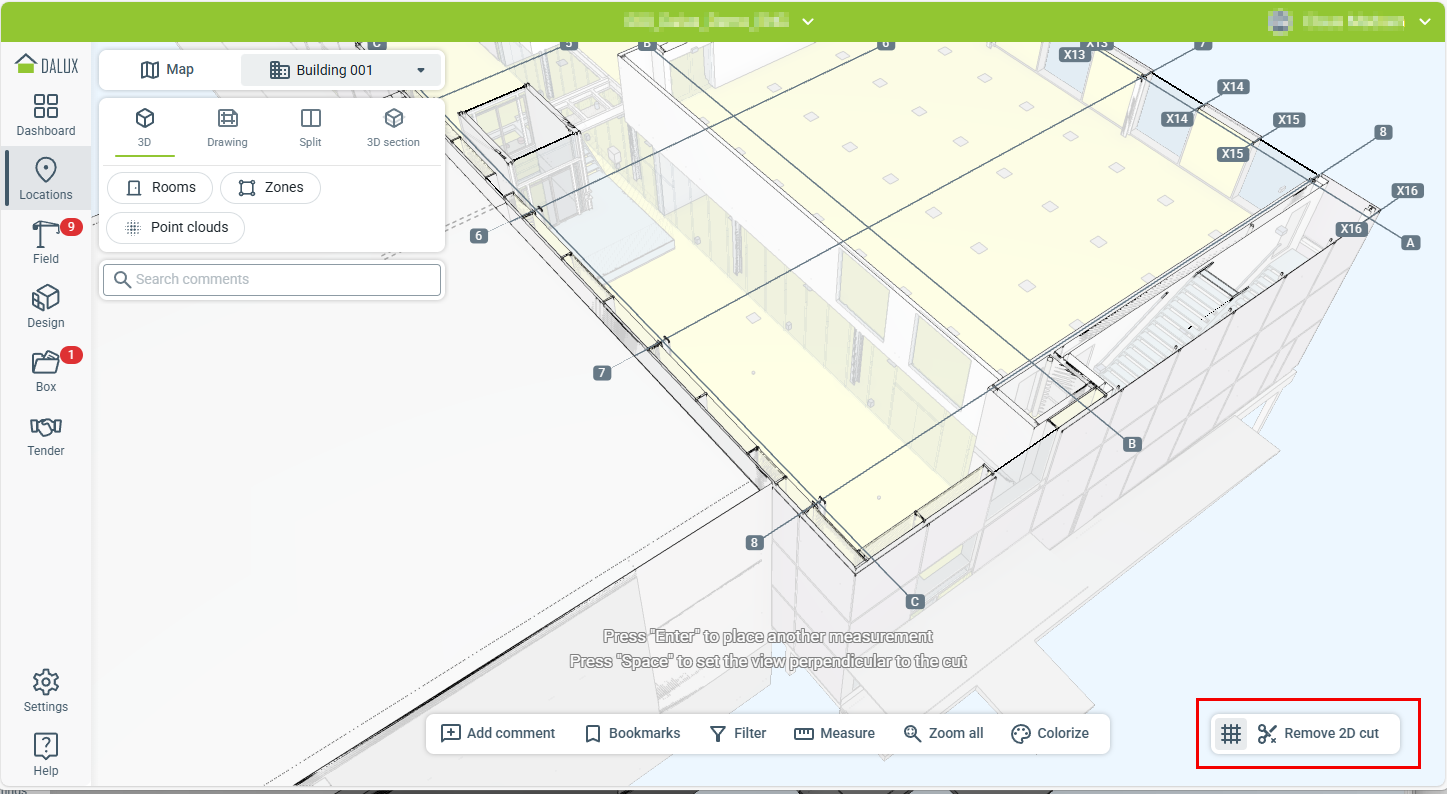

In de rechterbenedenhoek, klik op om de rasterlijnen in of uit te schakelen, of selecteer
Verwijder 2D-doorsnede om de doorsnede en alle metingen volledig te verwijderen.

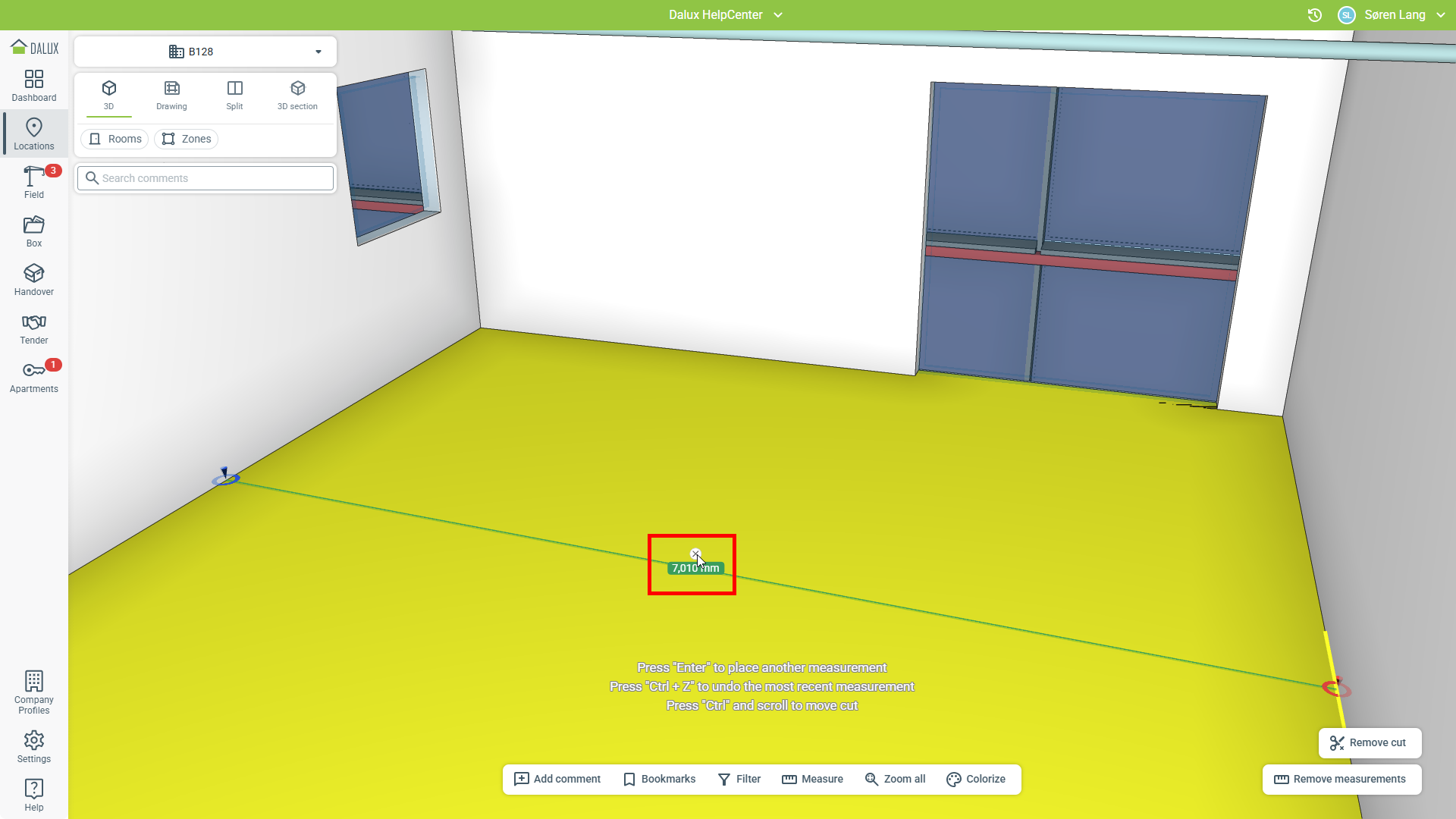

Van punt naar punt
Het van-punt-naar-punt meten stelt je in staat om tussen twee punten te meten.

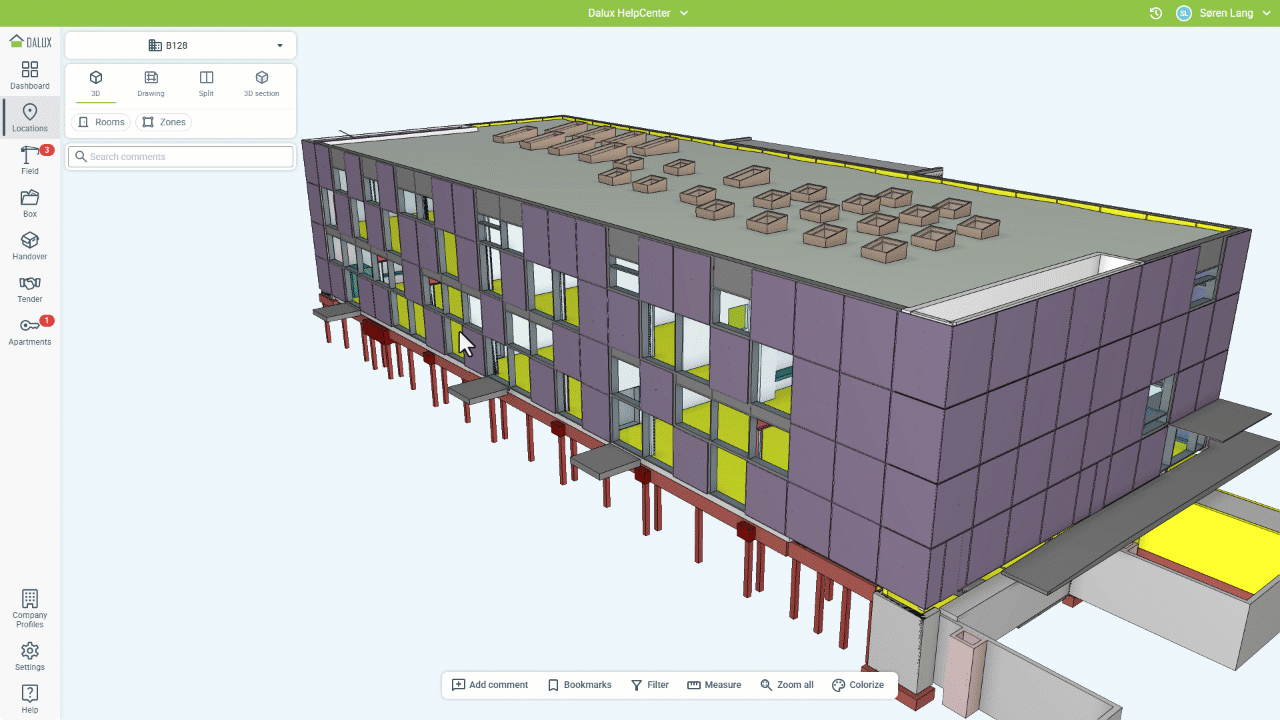

Ga naar Locaties en zoek het element dat je wilt meten
Inmeten
'Van punt naar punt'.
U kunt zoveel metingen doen als je wilt door opnieuw op 'Van punt naar punt' te klikken.
Om een meting te verwijderen, houd je de muis boven de meting en klik je op .

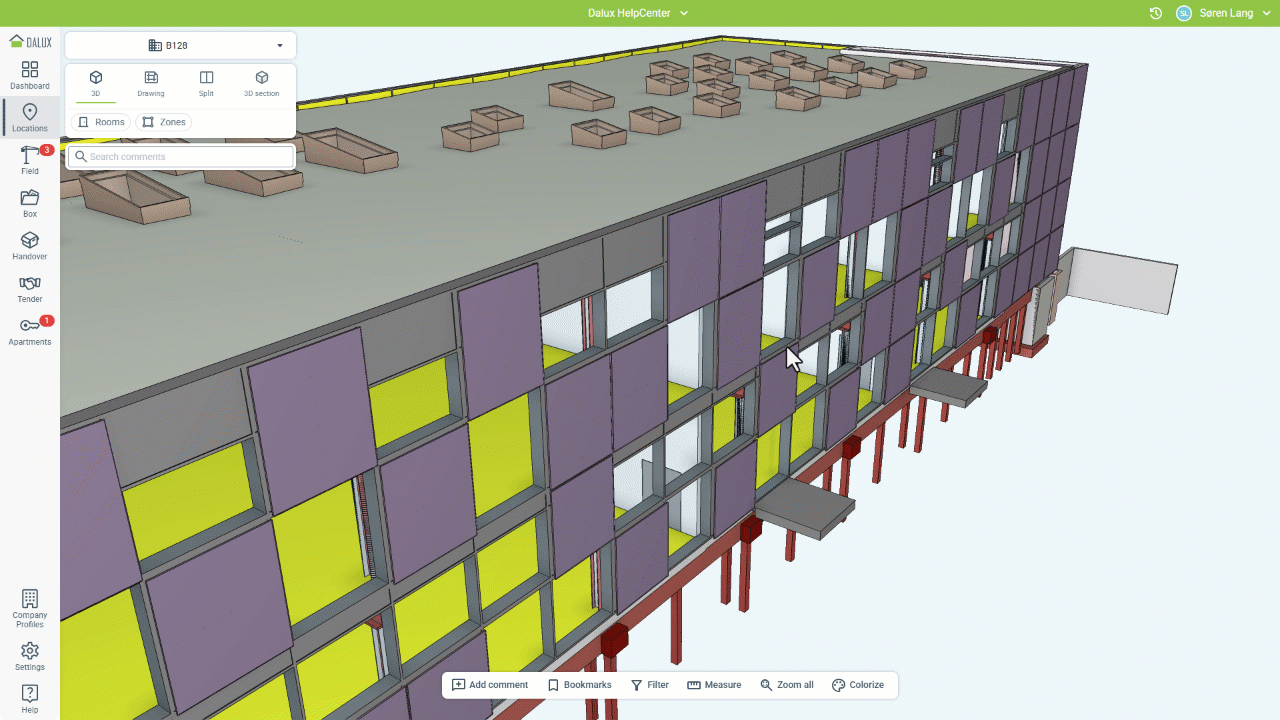

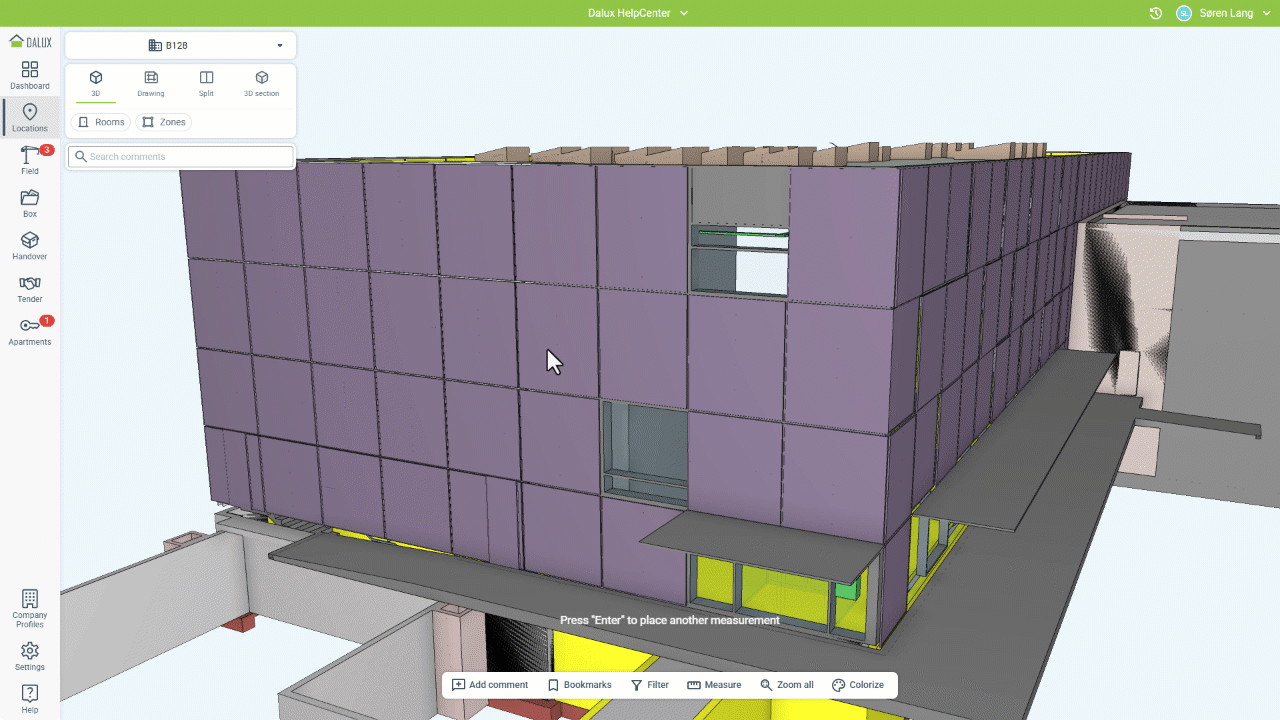

3-assen laser
Het 3-assen laser-instrument maakt metingen in drie richtingen vanaf hetzelfde punt. Het werkt vergelijkbaar met het gebruik van een laser meetinstrument op de bouwplaats.
Ga naar Locaties en zoek het element dat u wilt inmeten
Inmeten
'3-assen laser'.

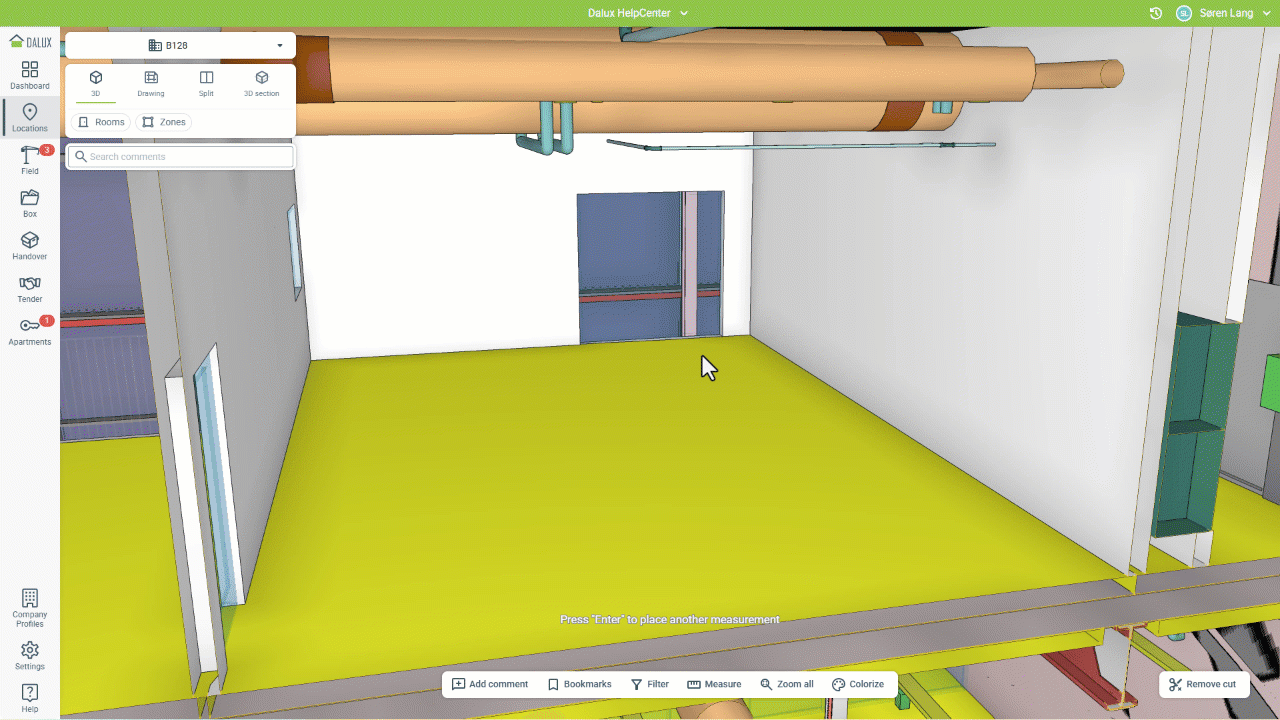

Klik dan ergens in je model om de laser te plaatsen. Je kunt de laser verplaatsen door erop te klikken en te slepen.
Meerdere lasers kunnen worden toegevoegd door opnieuw op '3-assen laser' te klikken.
Tips en trucs
Je kunt de pijlen aan het uiteinde van de afmeting gebruiken om de laser te vergroten of in te trekken naar het volgende oppervlak.

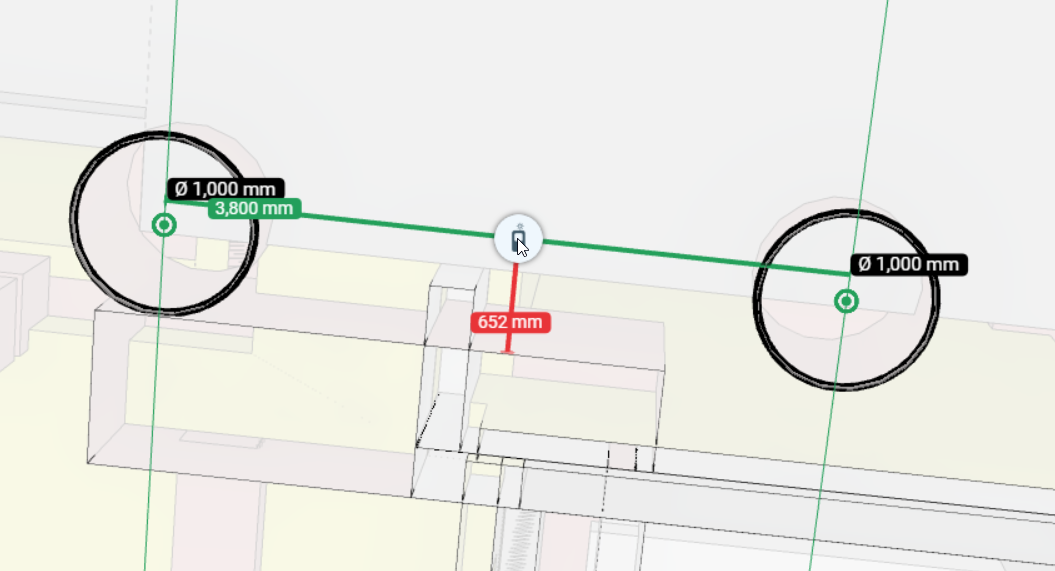

Bij het gebruik van een van punt naar punt of 3-assen laser om ronde objecten te meten, worden de metingen vanaf het midden van het object genomen.

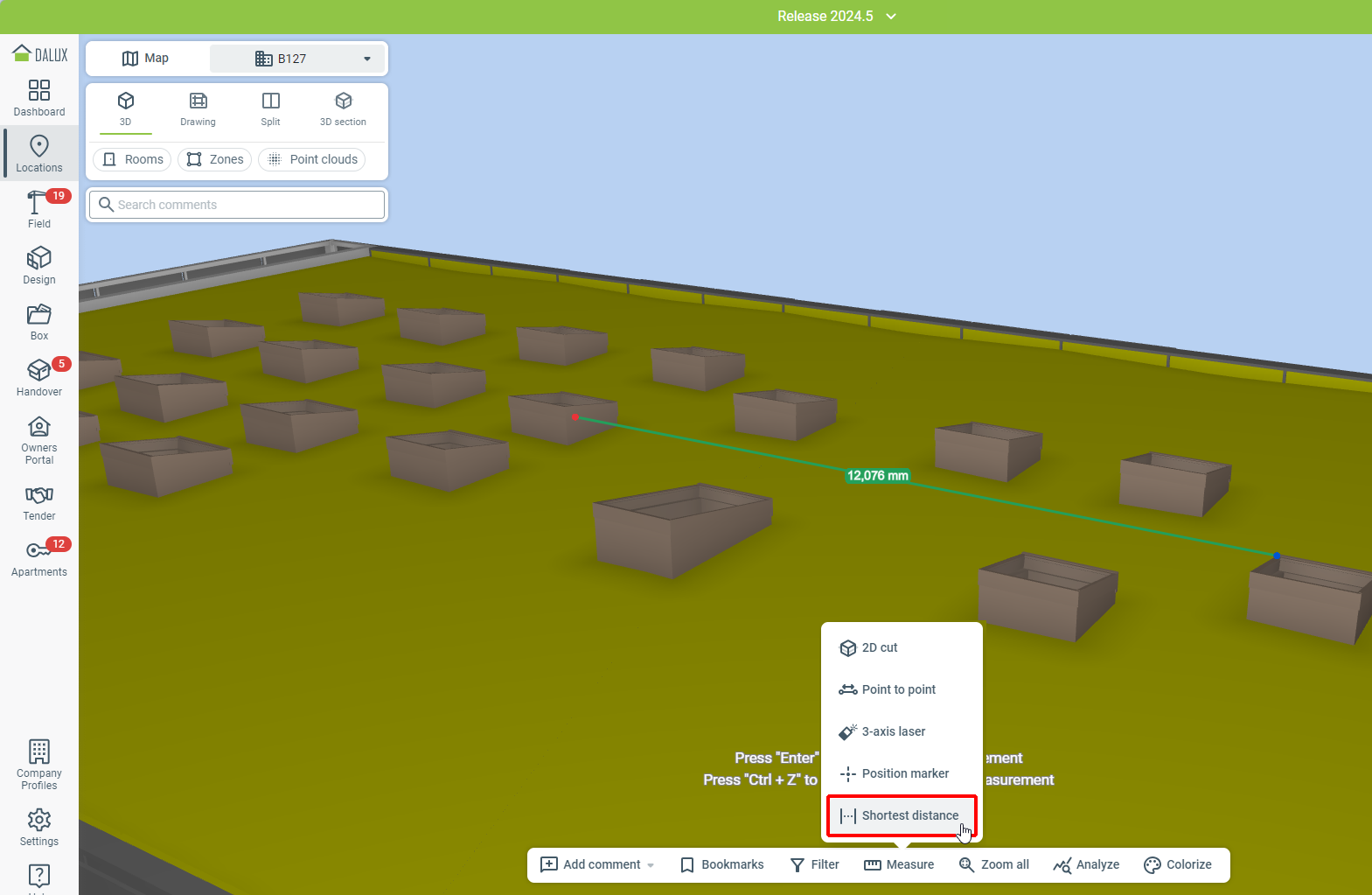

Kortste afstand inmeten
Als je de Dalux desktop-applicatie gebruikt, kun je de kortste afstand tussen twee objecten in je model meten. Klik op twee objecten in het model en de kortste afstand tussen de objecten wordt gemeten.

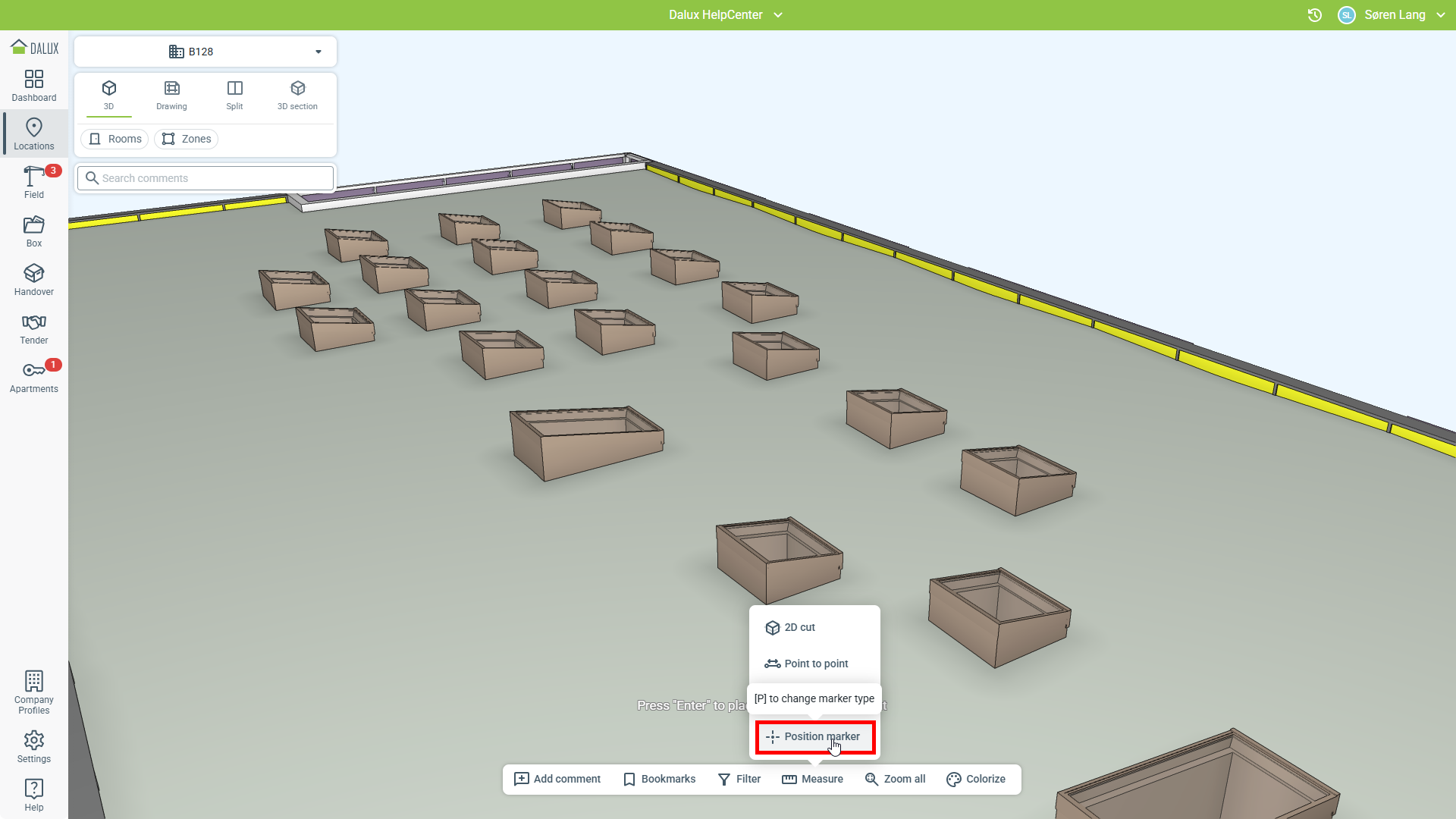

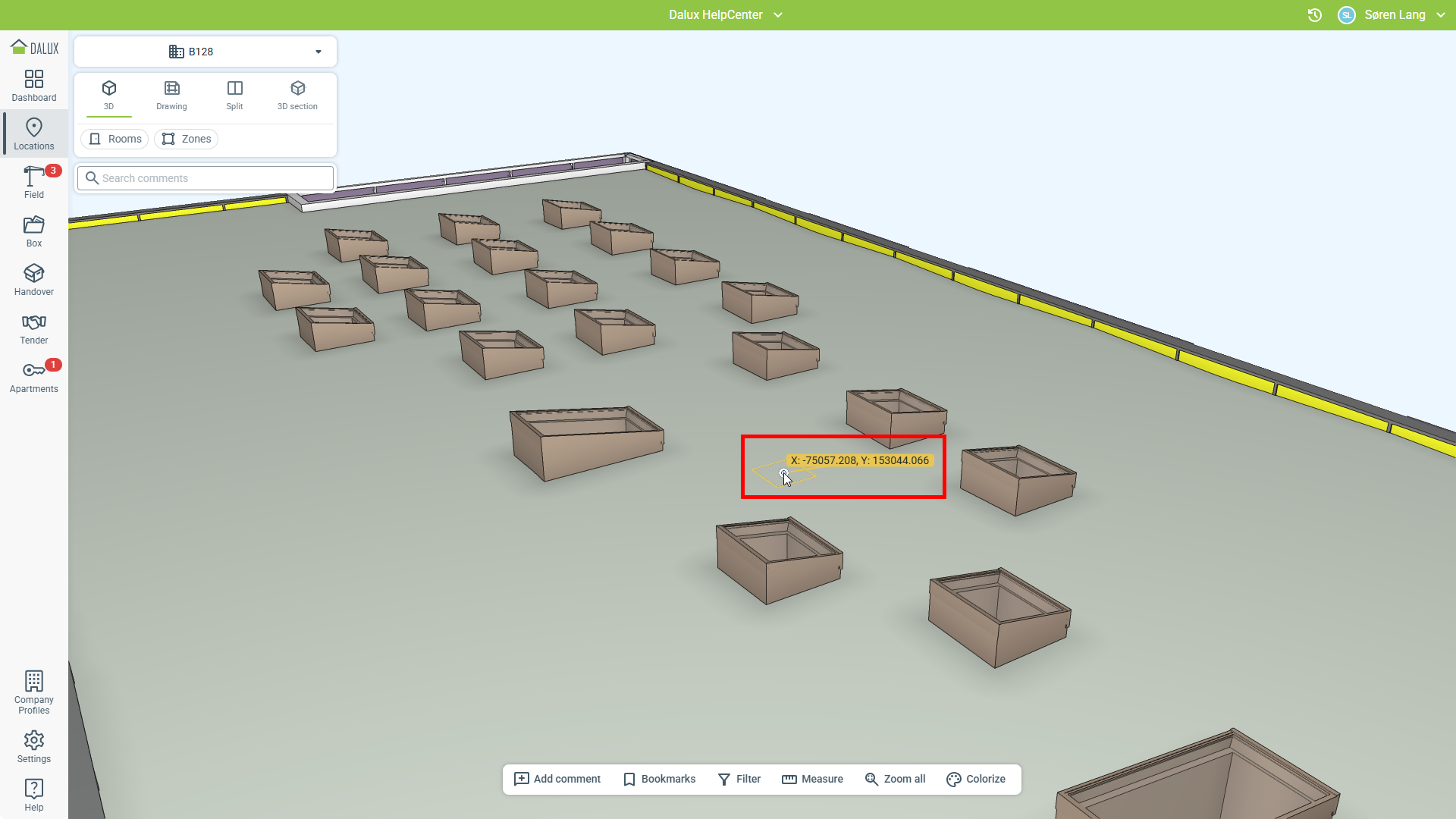

Positiemarker
Je kunt de precieze positie van je model bepalen door de positiemarker te gebruiken
Klik Inmeten
'Positiemarker'
Klik ergens in je model om de marker te plaatsen.
Je kunt de positiecoördinaten kopiëren door op te klikken of ze verwijderen met
.
Hoe te meten in 2D
Tips en trucs

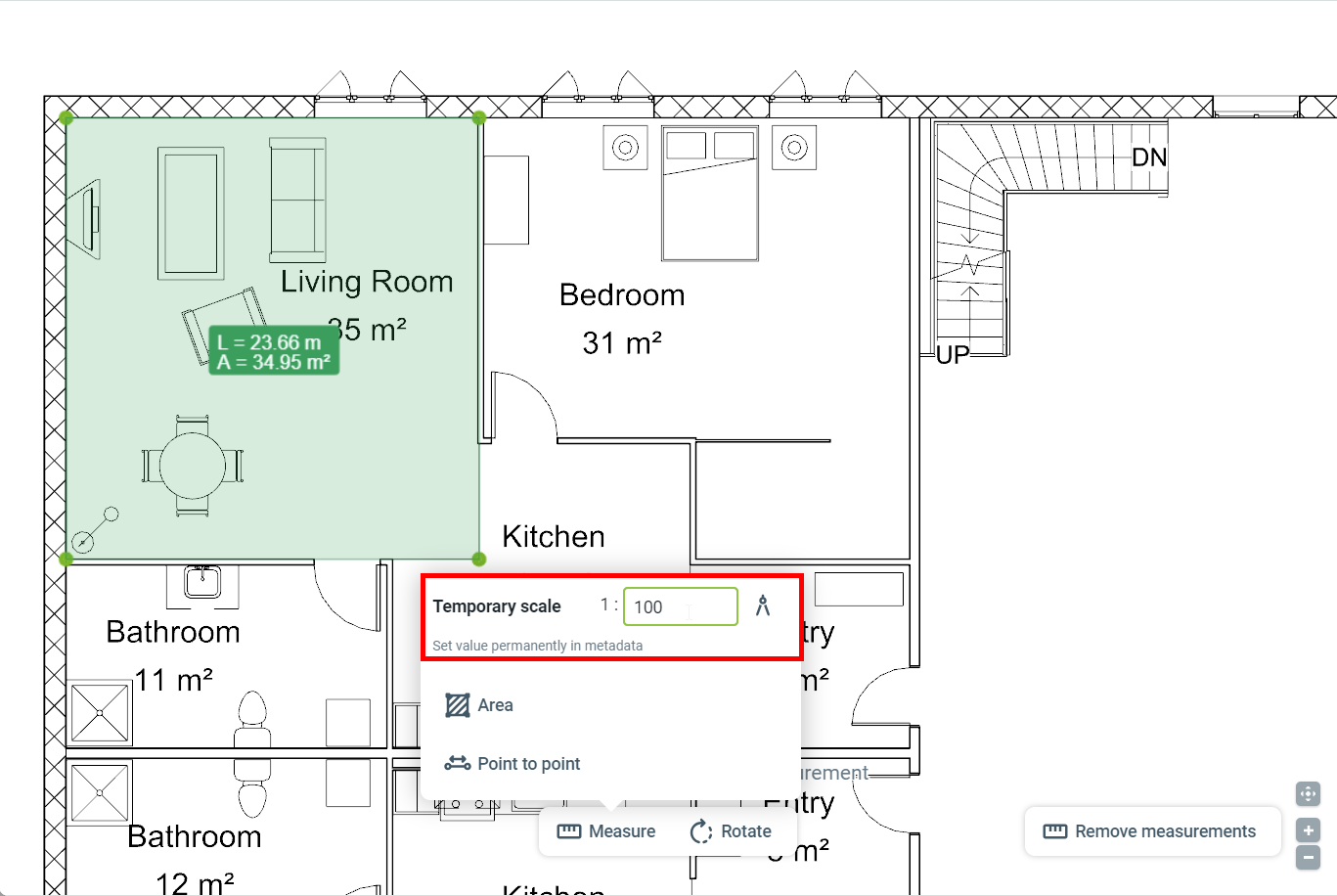

Als je tekening geen schaal heeft, kun je een tijdelijke schaal voor de tekening instellen.
Van punt naar punt
Het van punt naar punt meten stelt je in staat om de afstand tussen twee punten te meten.

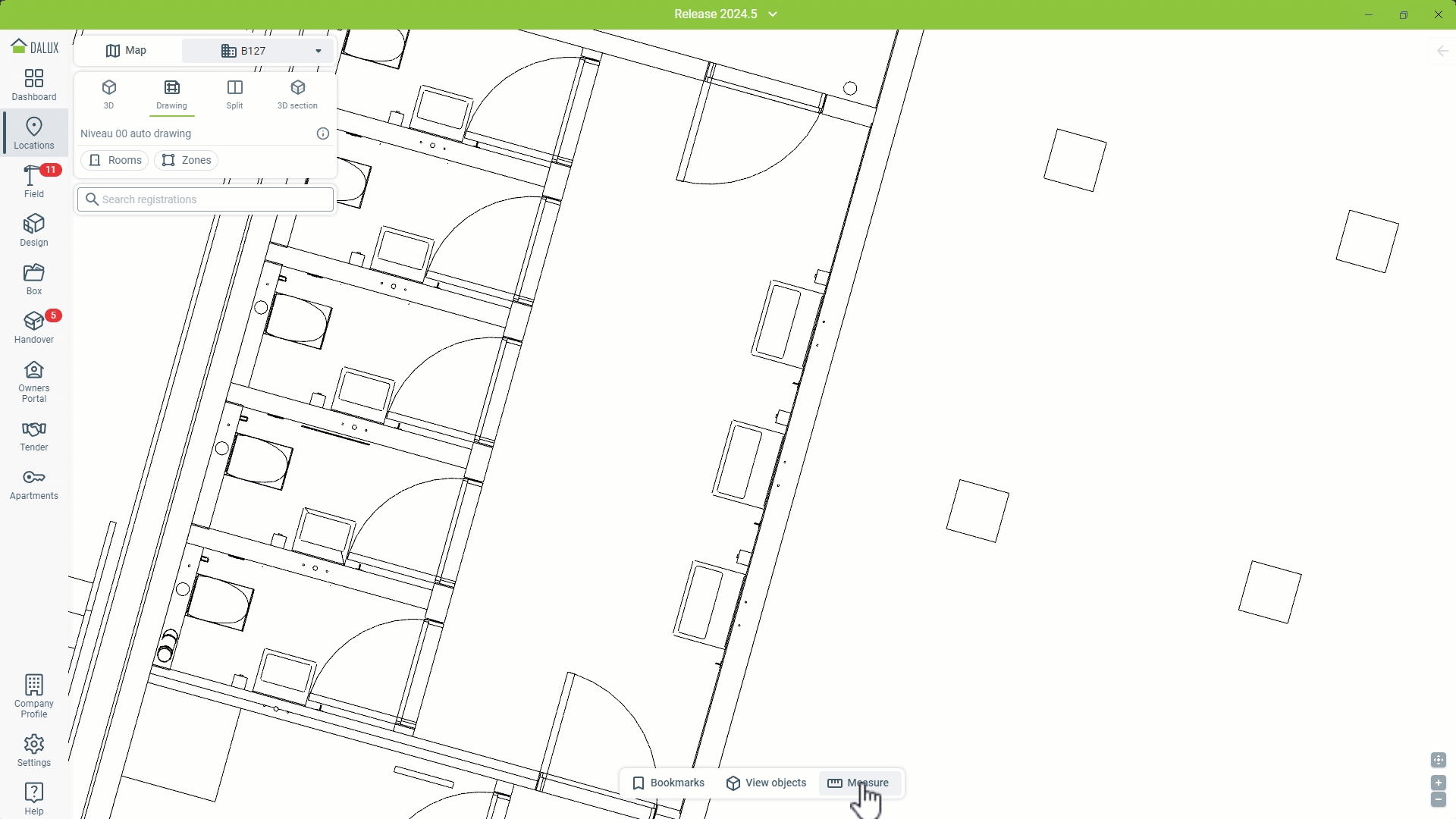

Ga naar Locaties en zoek het element dat je wilt meten
Inmeten
'Van punt naar punt'.

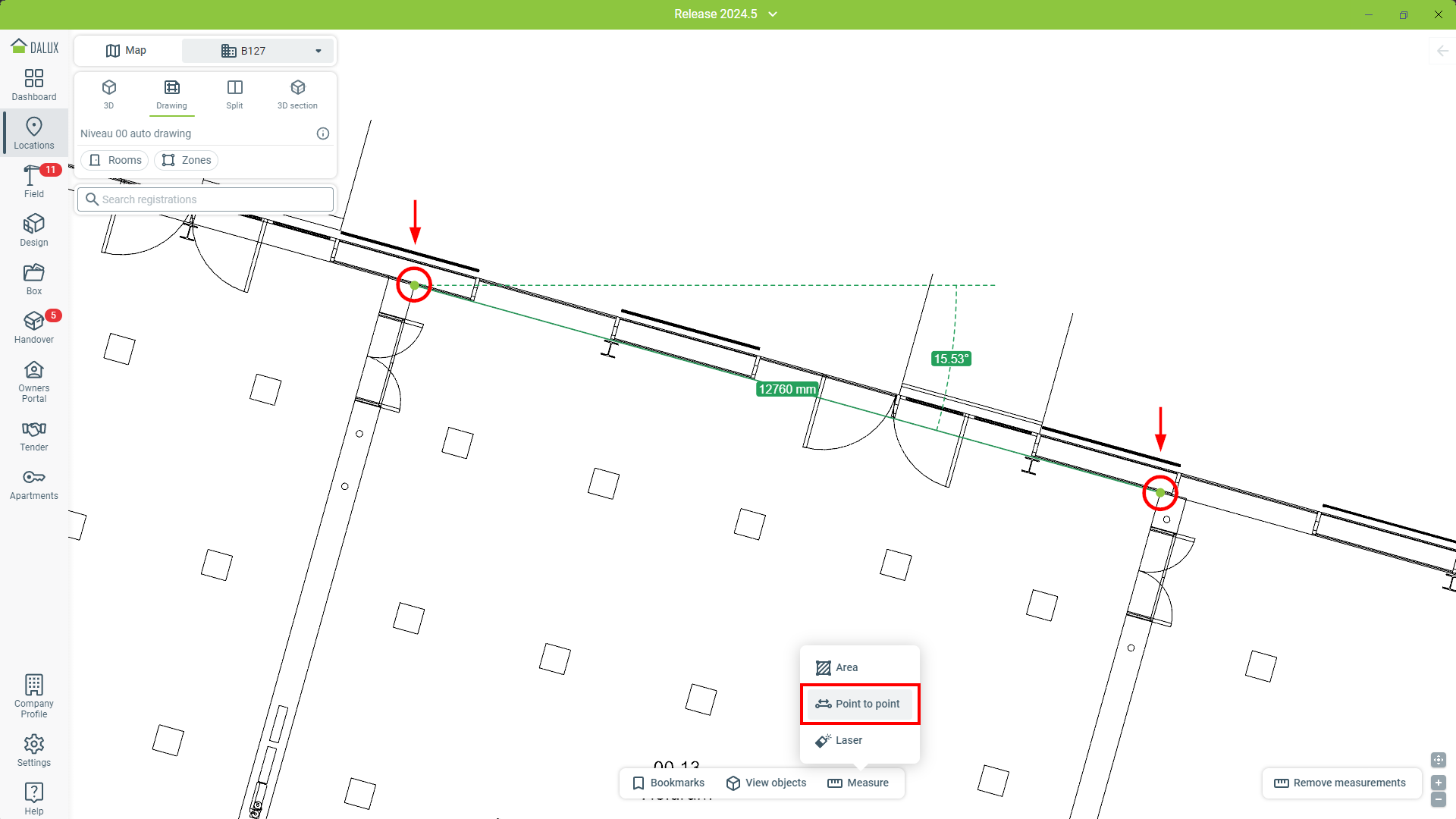

Selecteer de twee punten waarvan je de afstand wilt meten door op de tekening te klikken. Naast de afstand krijg je ook de hoek ten opzichte van een horizontale basislijn.
Tips en trucs
Je kunt een reeks metingen in 2D aanmaken door na je eerste meting op Enter te drukken. Je kunt ook een nieuwe meting starten vanaf het eindpunt van een bestaande door erop te klikken.

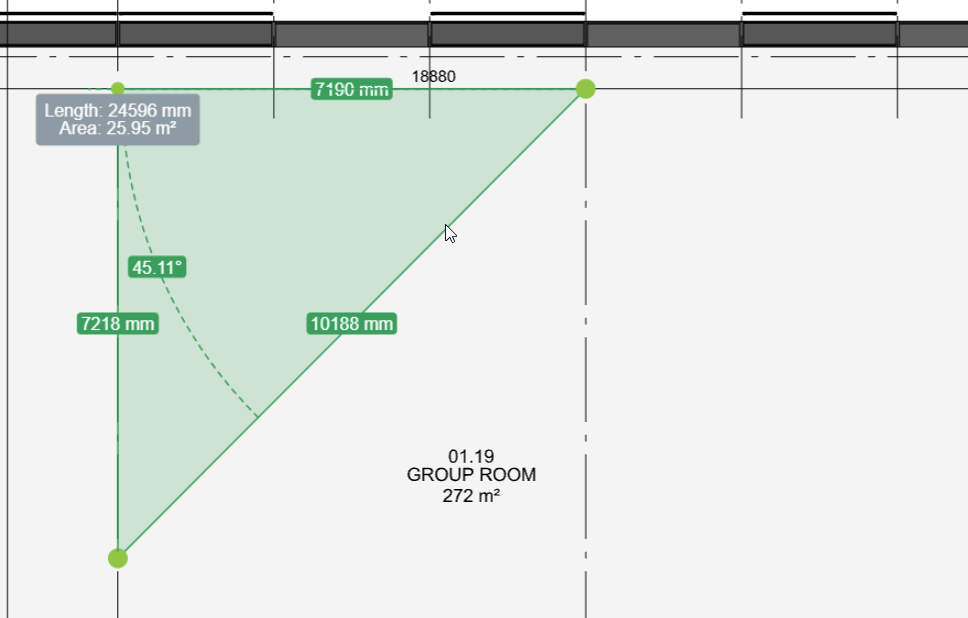

Wanneer je een punt-tot-punt-meting in een vorm sluit, wordt de oppervlakte automatisch berekend.
Bij het selecteren van punten helpt een snapfunctie je om hoeken in je tekening nauwkeurig te vinden. Het helpt je ook bij het vinden van 90° hoeken voor rechte oppervlakken zoals muren en deuren.
Gebied

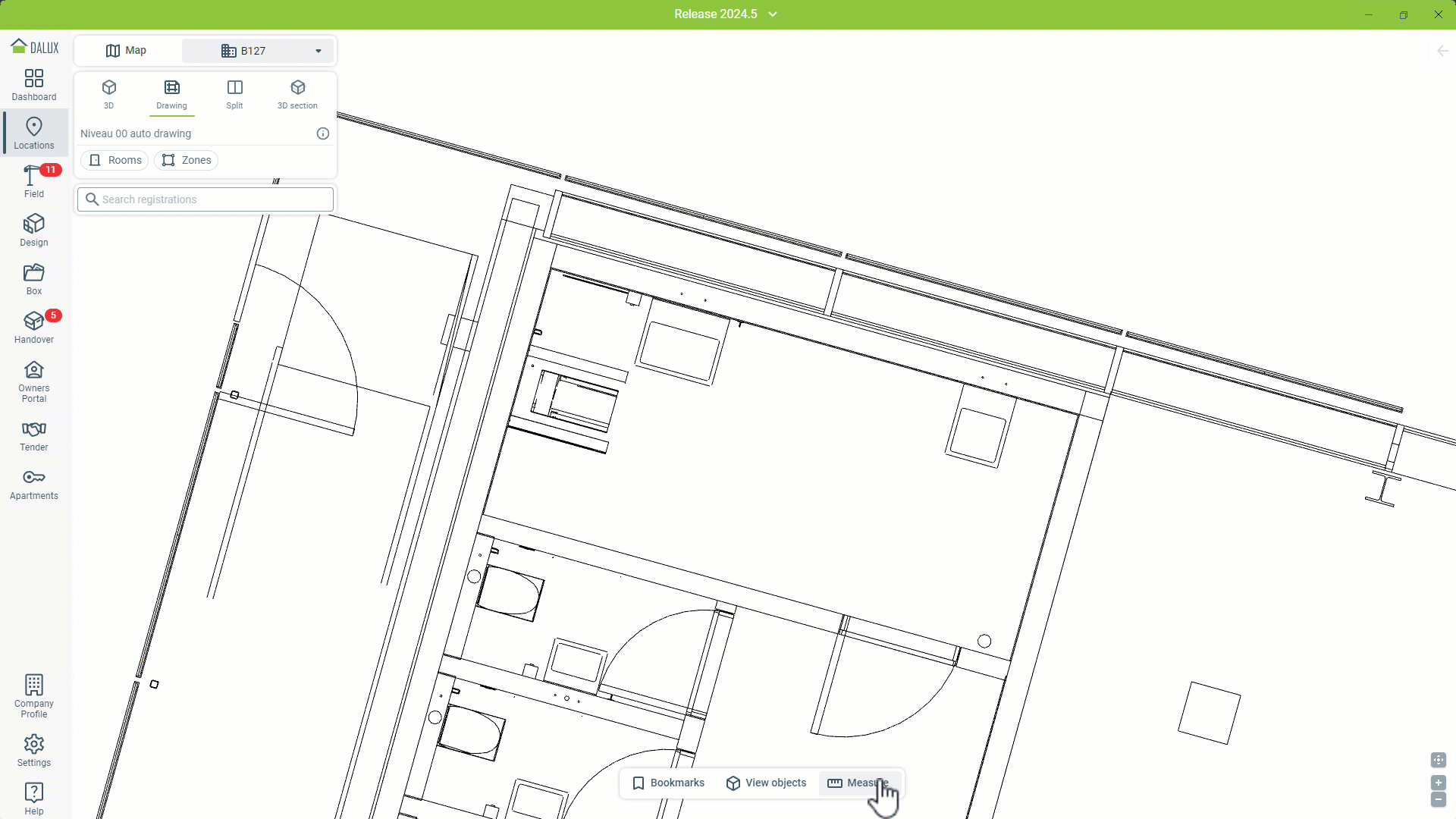

Deze functie berekent zowel het oppervlak als de omtrek van een veelhoek. Klik en sleep op je tekening om een rechthoekige vorm aan te maken.
Een andere manier is door individuele punten op de tekeningen aan te maken die met elkaar zullen worden verbonden. Als je klaar bent, selecteer dan opnieuw je startpunt om de oppervlakte te berekenen.
Laser
Met de laserfunctie kun je elk punt op je tekening selecteren en Dalux zal de dichtstbijzijnde afstanden tot de omliggende vlakken vinden.
Na het inmeten, klik en sleep in het midden om de positie van de afmeting te verplaatsen.
Klik op een pijl van een van de meetpunten om de meting naar de volgende lijn te veranderen.
