De Archicad-plug-in is gemaakt door Dalux en werkt met Archicad en helpt je bij het uploaden van modellen en tekeningen.
Dit artikel laat zien hoe je modellen en tekeningen uploadt met de plug-in. De plug-in uploadt het daadwerkelijke Archicad-modelbestand niet naar Dalux; in plaats daarvan wordt het verwerkt als een 'daluxbim'-bestand.
Om te leren hoe je de plug-in downloadt, lees je dit artikel: Dalux Plugins for modelling software
Hoe upload en update je je 3D-model- en tekeningsbestanden
Gebruikersrechten
Om documenten uit Archicad te kunnen uploaden, moet je in een gebruikersgroep zitten met rechten om gebouwen en locaties te bewerken in het betreffende Dalux-project. Als je dit niet kunt doen, neem dan contact op met je projectbeheerder.
Selecteer project en gebouw

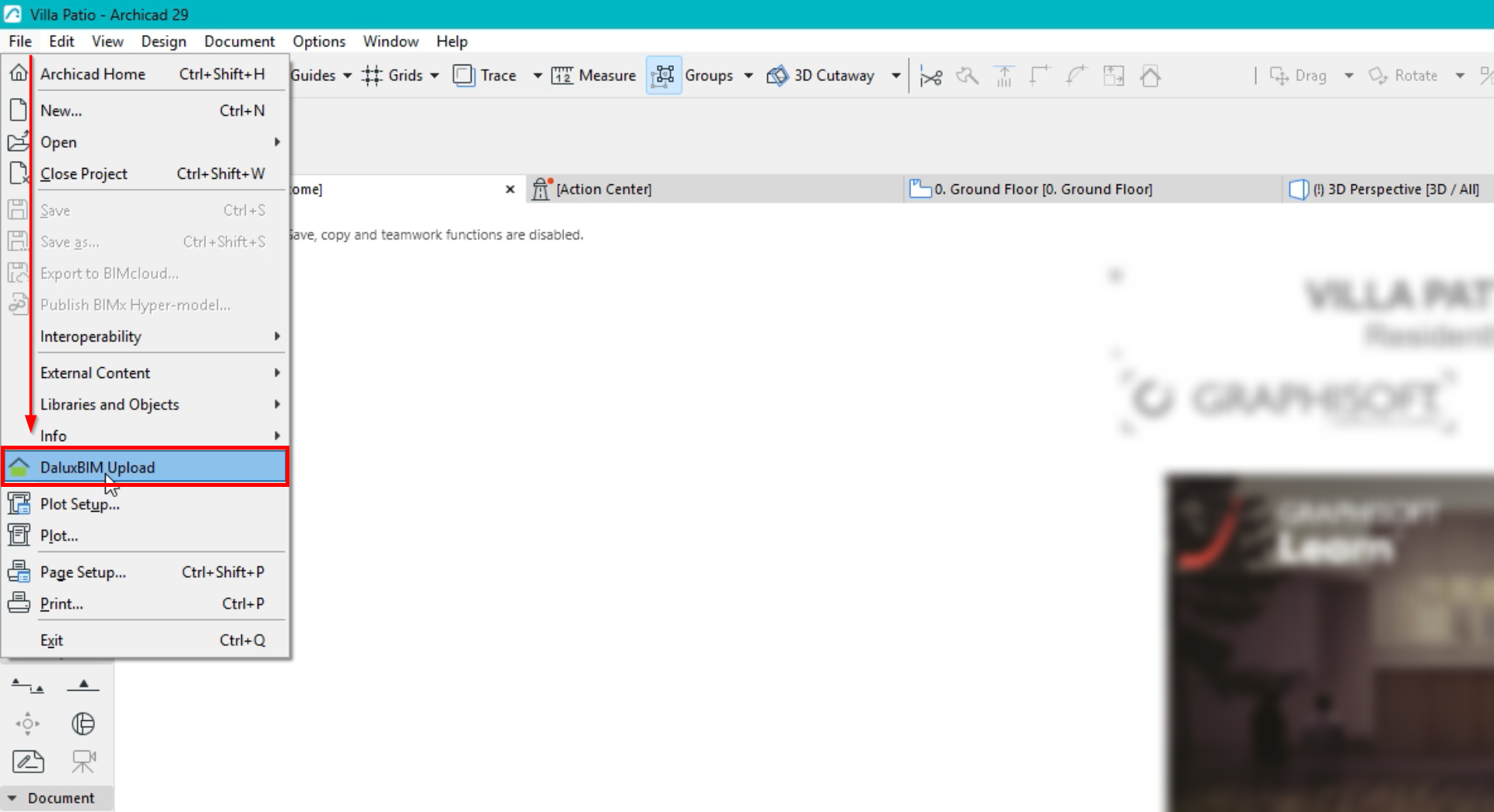

Je kunt de modelupload openen via Bestand DaluxBIM Upload.
Voer je Dalux-account in om in te loggen op je profiel.

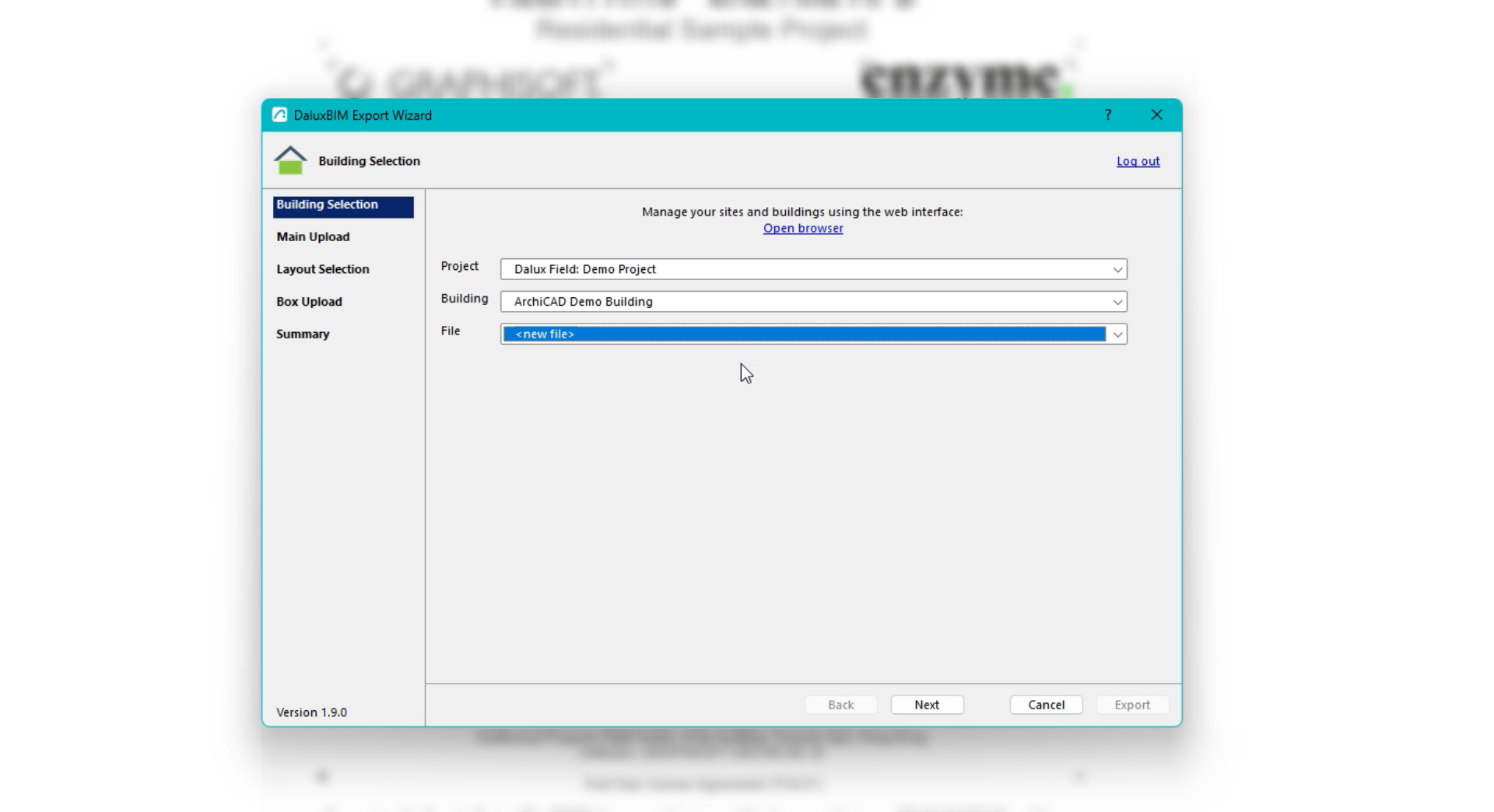

Selecteer in het nieuwe venster het project waar je de bestanden wilt uploaden.
Kies daarna het Dalux-gebouw.
Als je dit model voor het eerst uploadt, selecteer dan "nieuw bestand" in het veld Bestand. Als je dit model al eerder hebt geüpload, selecteer dan het bestand dat je wilt updaten.
Belangrijk!
Zorg ervoor dat het gebouw waar je je Archicad-bestand wilt uploaden al bestaat in het Dalux-project, aangezien je via de plug-in geen nieuwe gebouwen kunt aanmaken.
Referentiepunt, weergaven en zones

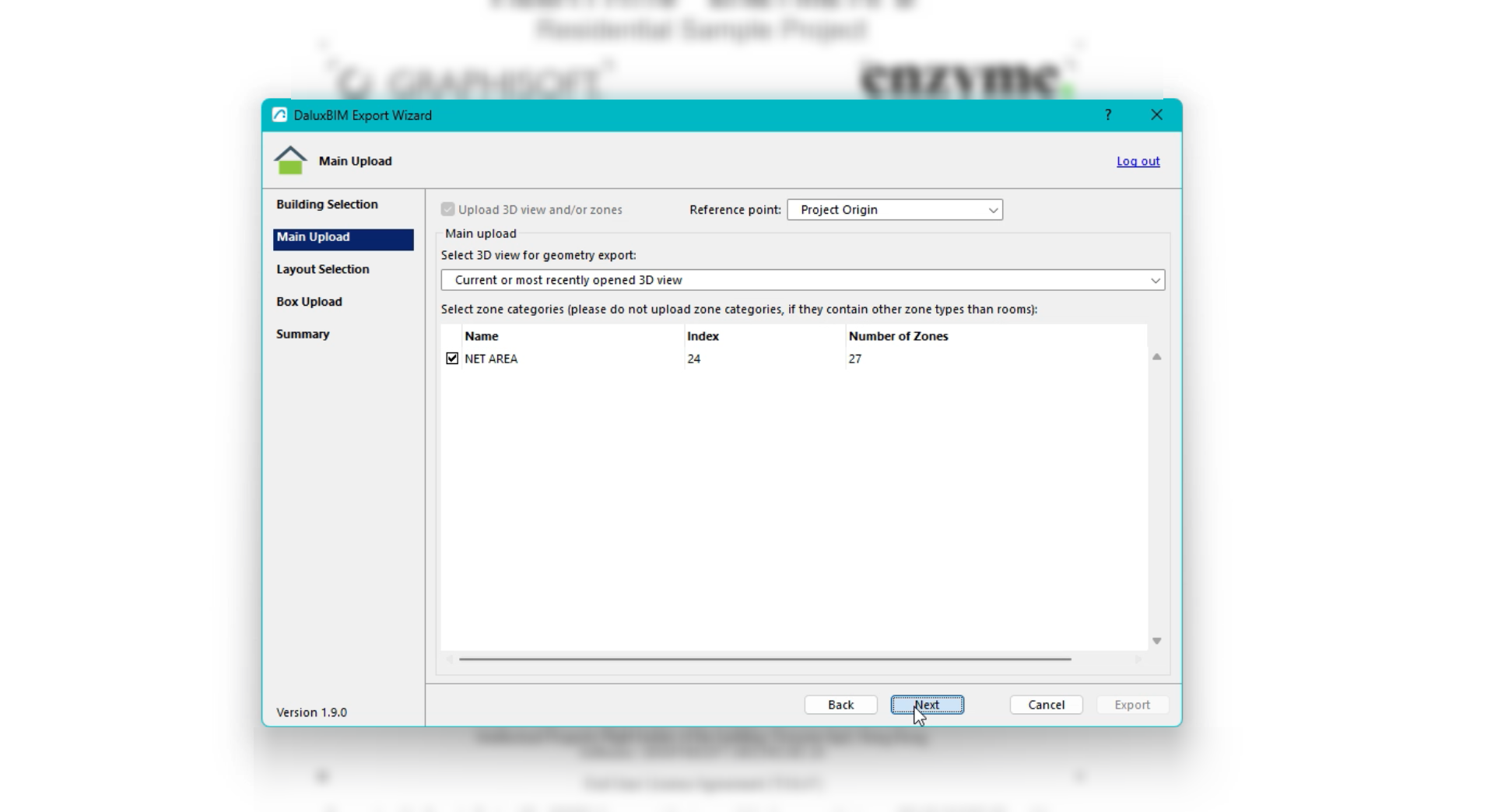

Selecteer in het volgende venster het volgende:
- Referentiepunt - het referentiepunt dat moet worden gebruikt voor objectuitlijning
- 3D-weergave voor geometrie-export - de weergave in Archicad die wordt gebruikt voor modelexport
- Zonecategorie - de Archicad-zones die u wilt Uploaden
Tekeningselectie

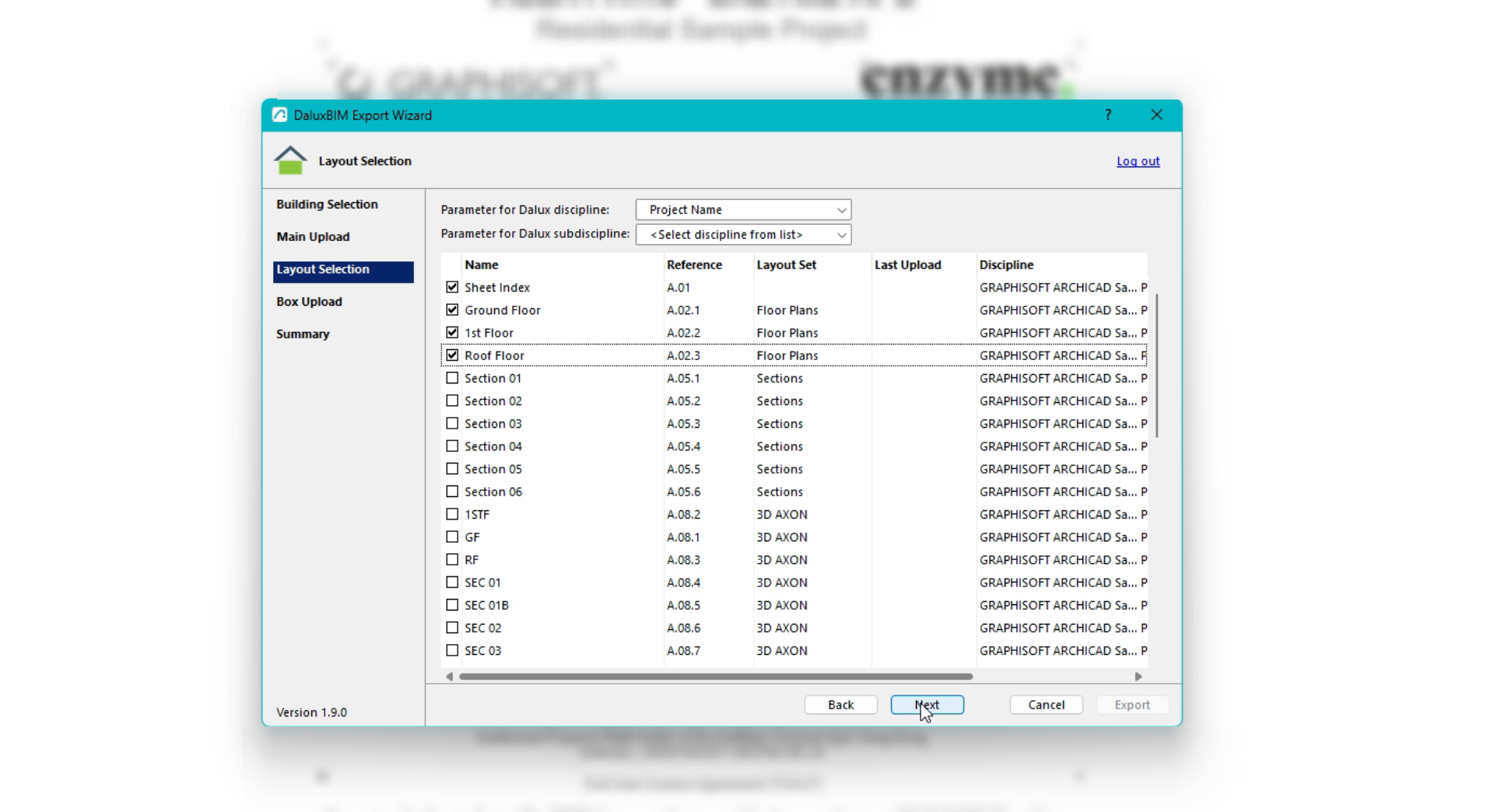

Op het volgende scherm kun je kiezen welke tekeningen je wilt uploaden. Bovenaan het venster kun je een Archicad-eigenschap selecteren die wordt gebruikt voor disciplines en subdisciplines.
Selectie van Dalux Box-map en status

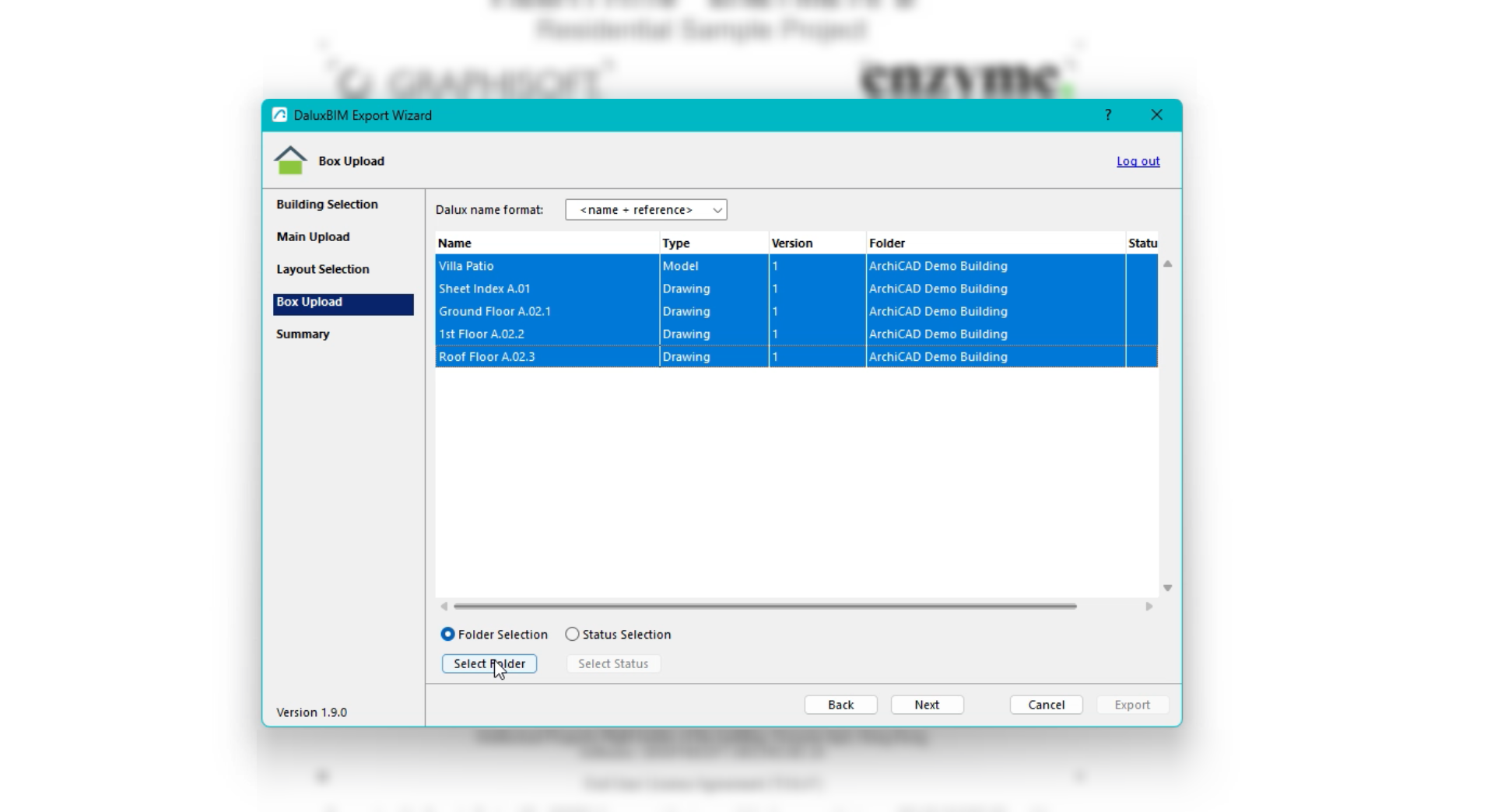

Op het volgende scherm kun je:
- Kiezen hoe de naamopmaak in Dalux moet verschijnen
- Selecteer een Dalux Box-map
- Selecteer een Dalux-status
Selecteer een of meer bestanden uit de lijst en bepaal aan welke Dalux Box-map je de bestanden wilt toevoegen.
Je kunt dit proces herhalen om de bestandsstatus in te stellen.
Wat je hier kiest, hangt af van hoe je project is ingesteld. Je kunt geen Dalux Box-mappen of statussen aanmaken met de plug-in.
Uploadsamenvatting

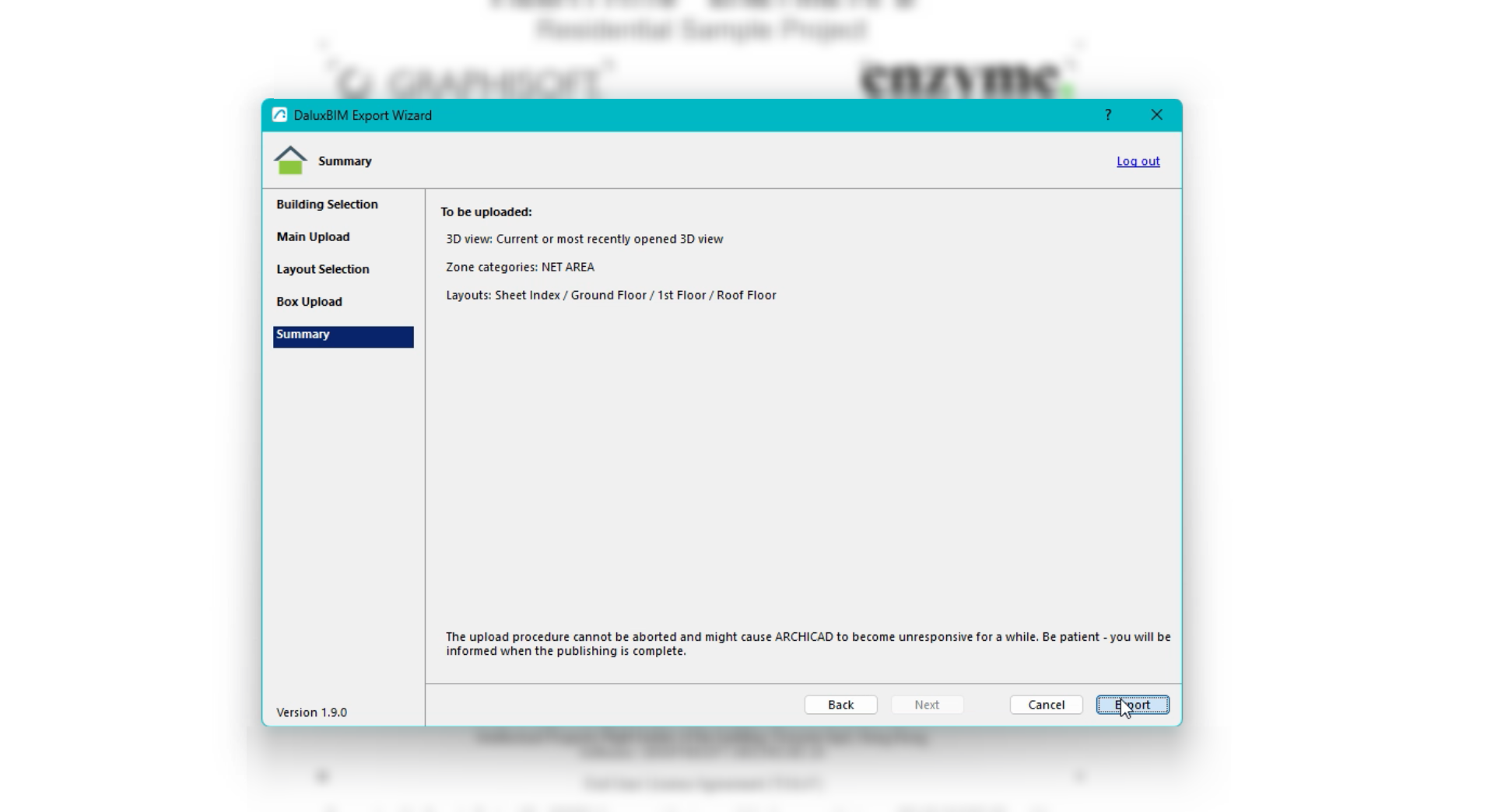

Op het laatste scherm zie je een samenvatting van je upload voordat je deze bevestigt.
Wanneer het uploadproces is voltooid, worden je Archicad-bestanden toegevoegd en verwerkt in Dalux.
Opmerking
Je model wordt in de module Locaties geüpload als een daluxbim-bestand. Als het model is gekoppeld aan Dalux Box, wordt het daar ook opgeslagen als een daluxbim-bestand.
