Dit artikel gaat over hoe je 'Pointclouds' kunt uploaden, beheren en bekijken die zijn geüpload naar Dalux.
Pointclouds zijn een dataset van punten die geometrische coördinaten, kleurwaarden en helderheid bevatten. Ze worden meestal gegenereerd door LIDAR-scanners, die een gebied scannen en de datapunten verzamelen. De datapunten worden vervolgens omgezet in 3D-afbeeldingen in de vorm van een Pointcloud.
Pointclouds in Dalux kunnen op verschillende manieren worden gebruikt. De meest voorkomende toepassing is het vergelijken van de huidige situatie bij een bestaand gebouw met het ontwerp voor een nieuw (deel van een) gebouw.
Technische informatie
In de meeste gevallen is het aanbevolen bestandsformaat voor optimaal gebruik .laz, maar andere bestandsformaten werken prima met Dalux. We raden aan, indien mogelijk, de voorkeur formaten hieronder van links naar rechts te volgen.
.laz .las
.e57
.ply
.pts
.xyz
De maximale bestandsgrootte is 8GB (per los bestand). Heb je een bestand dat groter is, zorg dan dat je het opknipt in bestanden van maximaal 8GB.
.pts en .xyz-bestanden variëren in hun specificatie, dus de correcte interpretatie kan niet worden gegarandeerd. In geval dit het enige beschikbare formaat is, kan een dienst zoals Pointzip worden gebruikt om bestanden naar .laz te converteren.
Dalux ondersteunt geen .rcp-bestanden.
Hoe Pointclouds instellen
Gebruikersrechten
Projectbeheerders, projectmanagers en gebruikersgroepen met 'Bewerk' toestemming voor locaties kunnen pointclouds beheren.

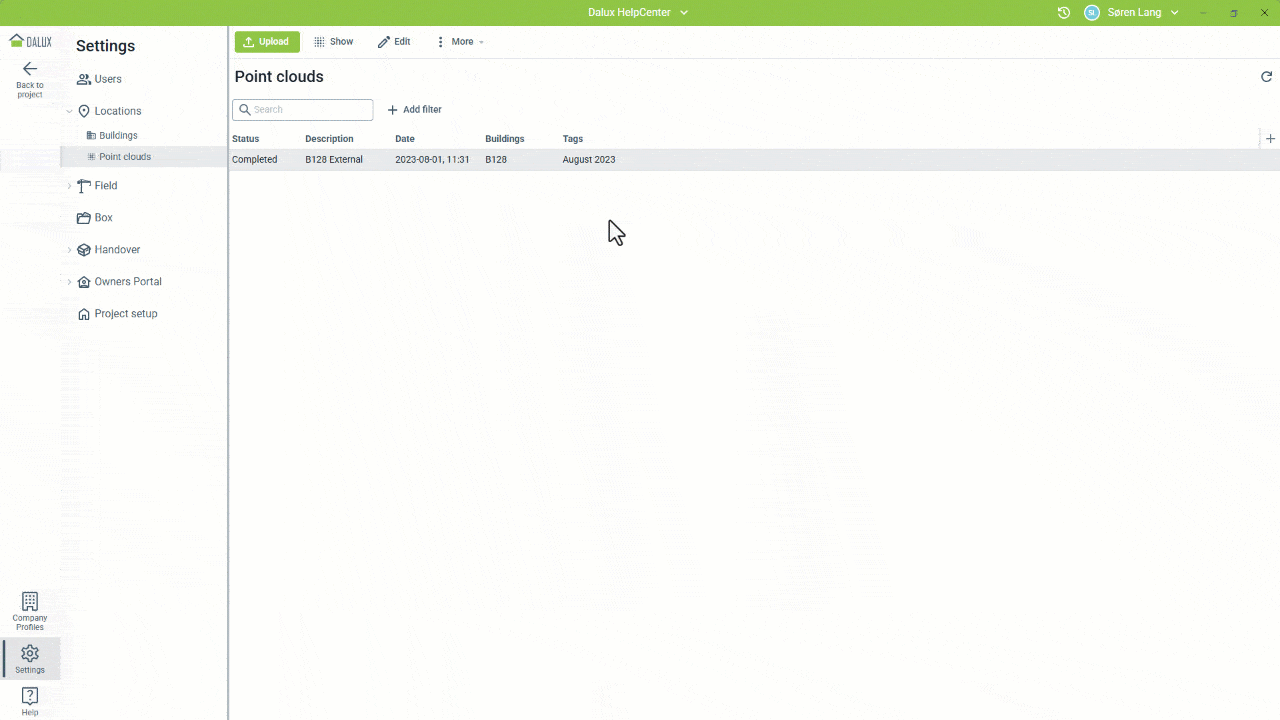

Om pointclouds te uploaden, ga naar Instellingen
Locaties
Pointcloud
Uploaden.
Voeg een beschrijving toe en selecteer met welk gebouw de pointcloud is geassocieerd.
U kunt uw eigen tags toevoegen om u later te helpen om pointclouds te filteren en sorteren. Het label wordt ook weergegeven in Locaties.
Een of meer bestanden kunnen tegelijkertijd worden geüpload. Als de Pointclouds zijn geüpload, zal Dalux de bestanden verwerken voordat ze kunnen worden gebruikt.
Individuele bestanden kunnen worden toegevoegd aan of verwijderd van de pointcloud door de pointcloud te selecteren en op Bewerken te klikken.
De gehele pointcloud kan worden verwijderd door deze te selecteren, op Meer te klikken en vervolgens op
Pointcloud verwijderen.
Als je Poincloud van verschillende datums hebt, maak dan een nieuwe Pointcloud en volg hetzelfde proces.
Wanneer de pointcloud is geüpload en verwerkt, kan deze worden bekeken door op de pointcloud in de lijstweergave te klikken en vervolgens op Tonen in het bovenste menu te klikken.
Technische informatie
Hoe Pointclouds downloaden van Dalux
Als je Pointclouds van Dalux wilt downloaden, ga dan naar:
Instellingen
Locaties
Pointcloud
Selecteer een pointcloud uit de lijstweergave
Bewerken.
Dit opent de pointcloud en elk bestand kan worden gedownload door op het -icoon te klikken.
Hoe Pointclouds gebruiken met Locaties
Als de Pointclouds en een 3D-model zijn uitgelijnd, kan de Pointcloud samen met het 3D-model worden weergegeven. Pointclouds kunnen worden bekeken vanuit Locaties.
Ga naar Locaties en selecteer het gebouw dat bij de pointcloud hoort.
Pointclouds kunnen worden geopend vanuit de 3D. Klik op 3D
Pointclouds. Je kunt dan selecteren welke Pointcloud je wilt bekijken.
De Pointcloud wordt getoond samen met het 3D-model en navigatie in 3D werkt zoals normaal in Dalux.
Bij gebruik van de browserversie van Dalux is de optie om de grootte van punten te wijzigen beschikbaar met de 'Maat punt' schuifregelaar. Verlaag het detailniveau door een hogere waarde in te stellen om de weergave te versnellen. Voor een hoger detailniveau stel de puntgrootte lager in.
Vergelijk pointclouds met het 3D-model
In Field Pro en InfraField Pro, kunt u uw pointcloud vergelijken met uw 3D-model. Dalux markeert punten die afwijken van uw model op basis van een ingestelde afstand. Activeer 'Vergelijk met 3D' in het Locaties-menu en stel de drempel in op uw gewenste afstand. Dalux zal kleurcodering gebruiken om punten boven of onder de drempelwaarde aan te geven.
