In Dalux kun je documenten koppelen aan 3D-objectgroepen. Op deze manier kunt u relevante documentatie toevoegen aan de objecten om bijvoorbeeld snel aanvullende informatie te kunnen vinden over deze objecten.
Dit stelt u in staat om gemakkelijk toegang te krijgen tot relevante documenten tijdens het navigeren door het model, zonder dat u naar de documenten in Box hoeft te zoeken.
Hoe een document koppelen aan een objectgroep
Technische informatie
In je project moet je 3D-objectgroepen geactiveerd en ingesteld hebben om documenten eraan toe te kunnen voegen. Lees Hoe 2D / 3D-objectgroepen aan te maken voor meer informatie.

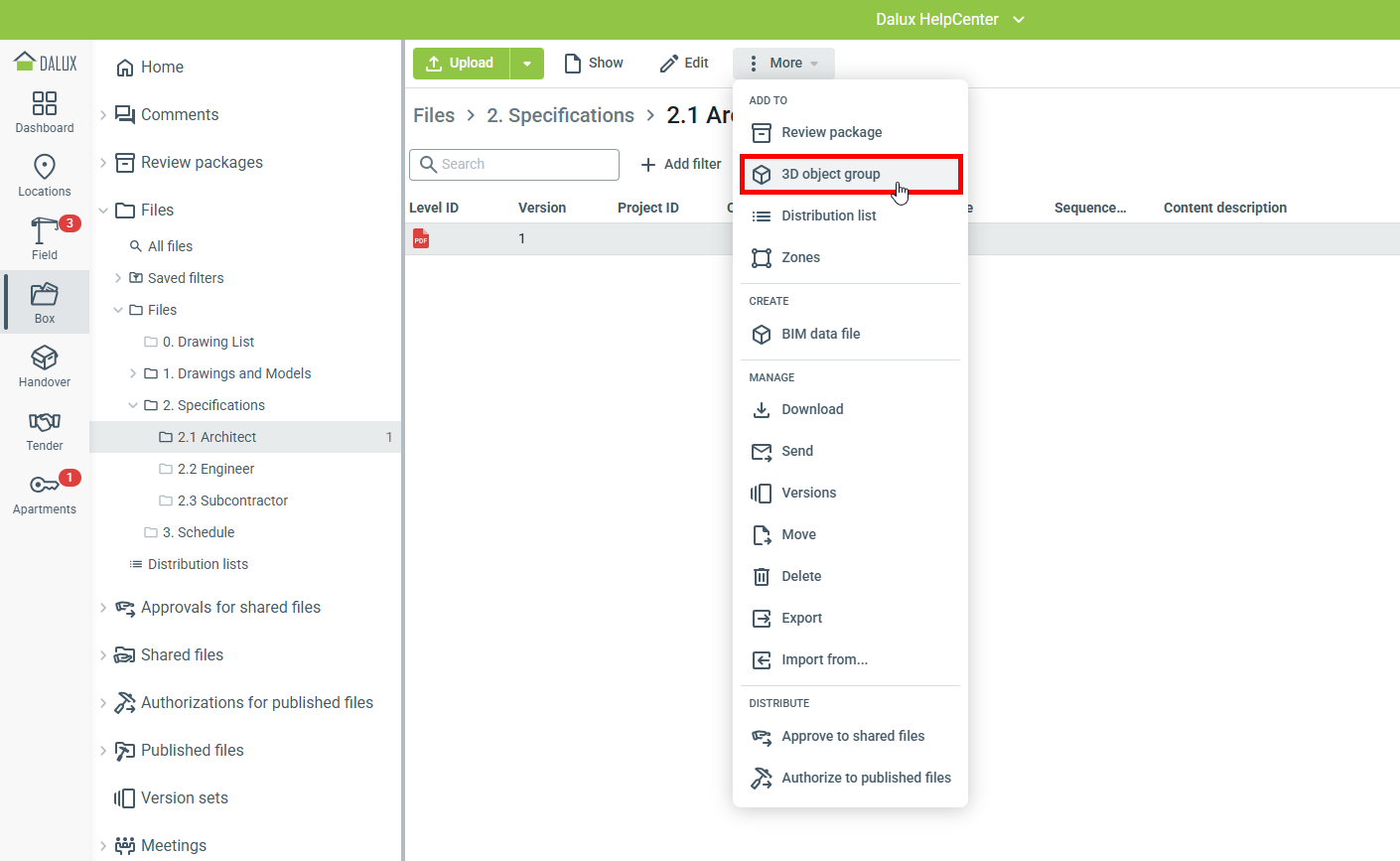

Om een document aan een objectgroep toe te voegen, ga naar
Box
Zoek het document
Selecteer een bestand
Meer
Toevoegen aan
3D-objectgroep:

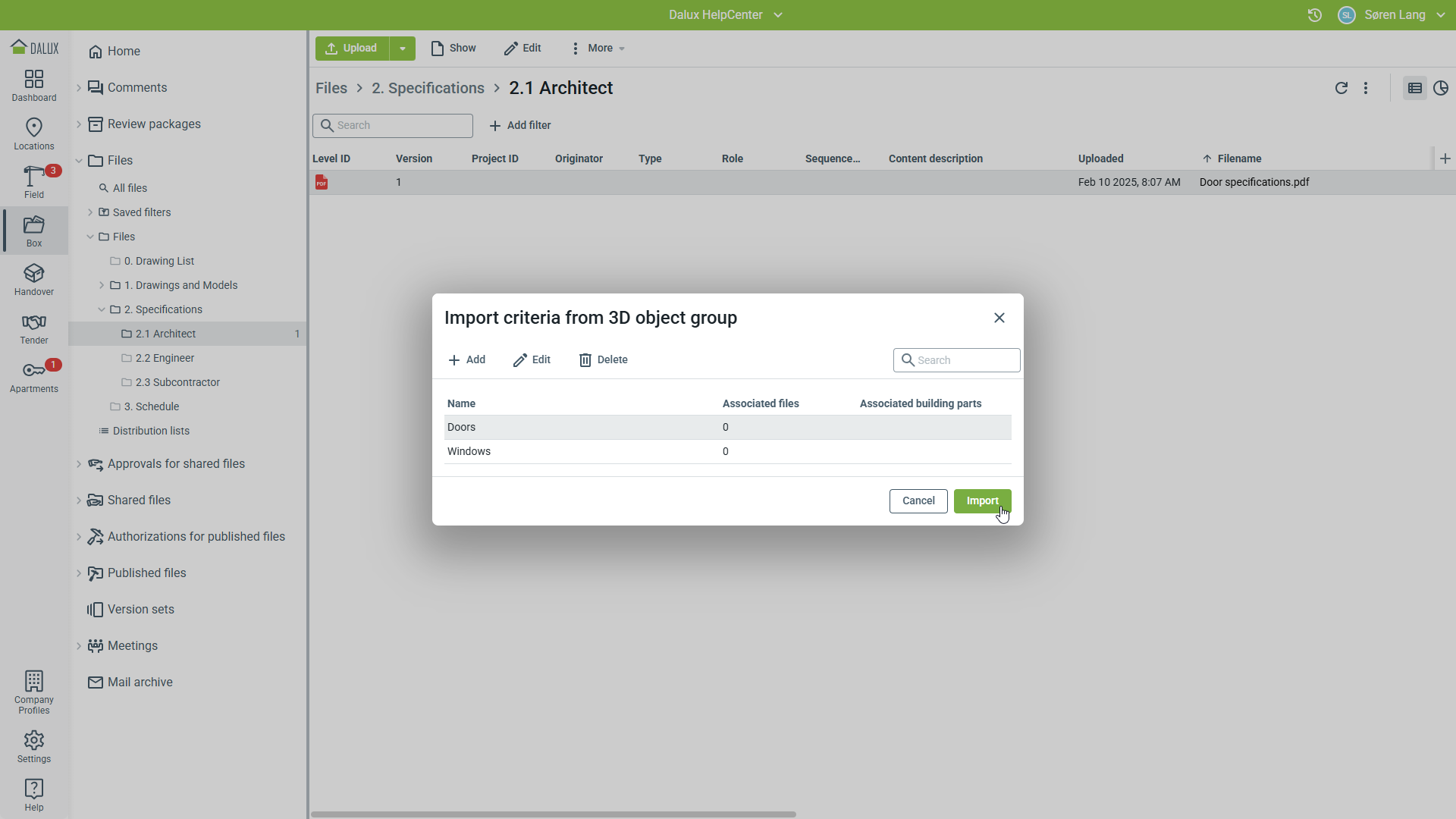

Selecteer vervolgens de objectgroep waaraan je je document wilt toevoegen en klik op 'OK':
Technische informatie
Als je de bestandsgebiedenfunctie in je project inschakelt, zijn documenten die aan een objectgroep worden toegevoegd alleen zichtbaar bij die objecten als de betreffende documenten zijn gepubliceerd.
De documenten bekijken
Gekoppelde documenten via je mobiel bekijken

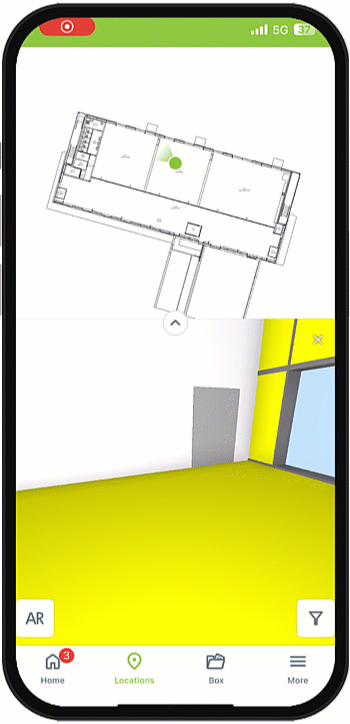

Om documenten te vinden die betrekking hebben op objecten binnen objectgroepen, ga naar Locaties. Selecteer de gewenste tekening en druk dan op
. Selecteer een object uit de groep die de toegevoegde documenten bevat. Klik dan op de eigenschappenbalk om de gerelateerde informatie te zien.
Tips en trucs
Je kunt zien of een object een gekoppeld document bevat door te zoeken naar een -icoon in de eigenschappen van een geselecteerd object.
Gekoppelde documenten via je desktop bekijken

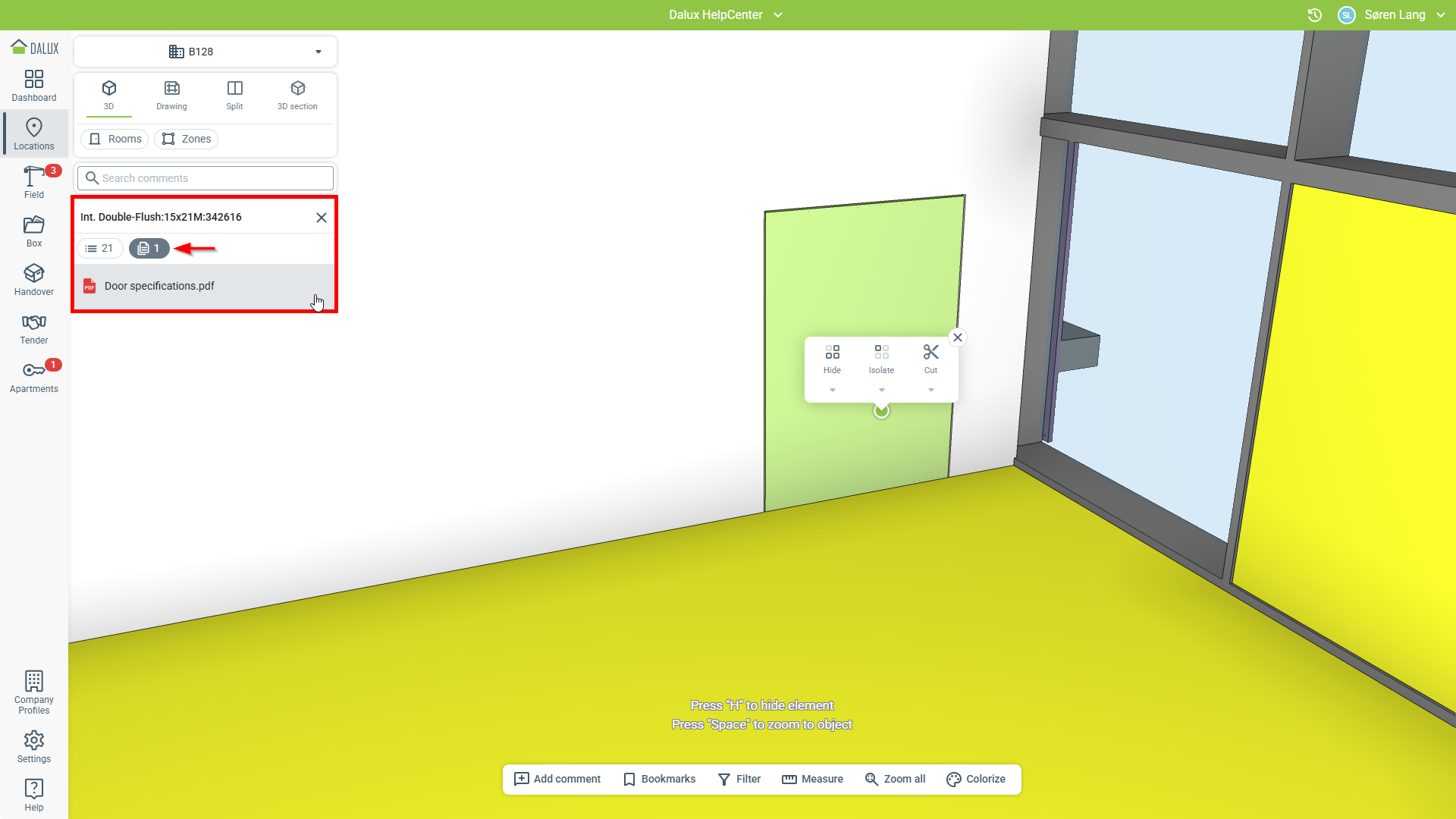

Om toegang te krijgen tot documenten die aan objectgroepen zijn toegevoegd, ga naar Locaties. Kies daarna een object uit de objectgroep en klik op
in het eigenschappenvenster.
