Dit artikel legt uit hoe je 2D- en 3D-objecten vanuit tekeningen of modellen in Dalux aanmaakt.
Hoe maak je een 2D-objectgroep aan

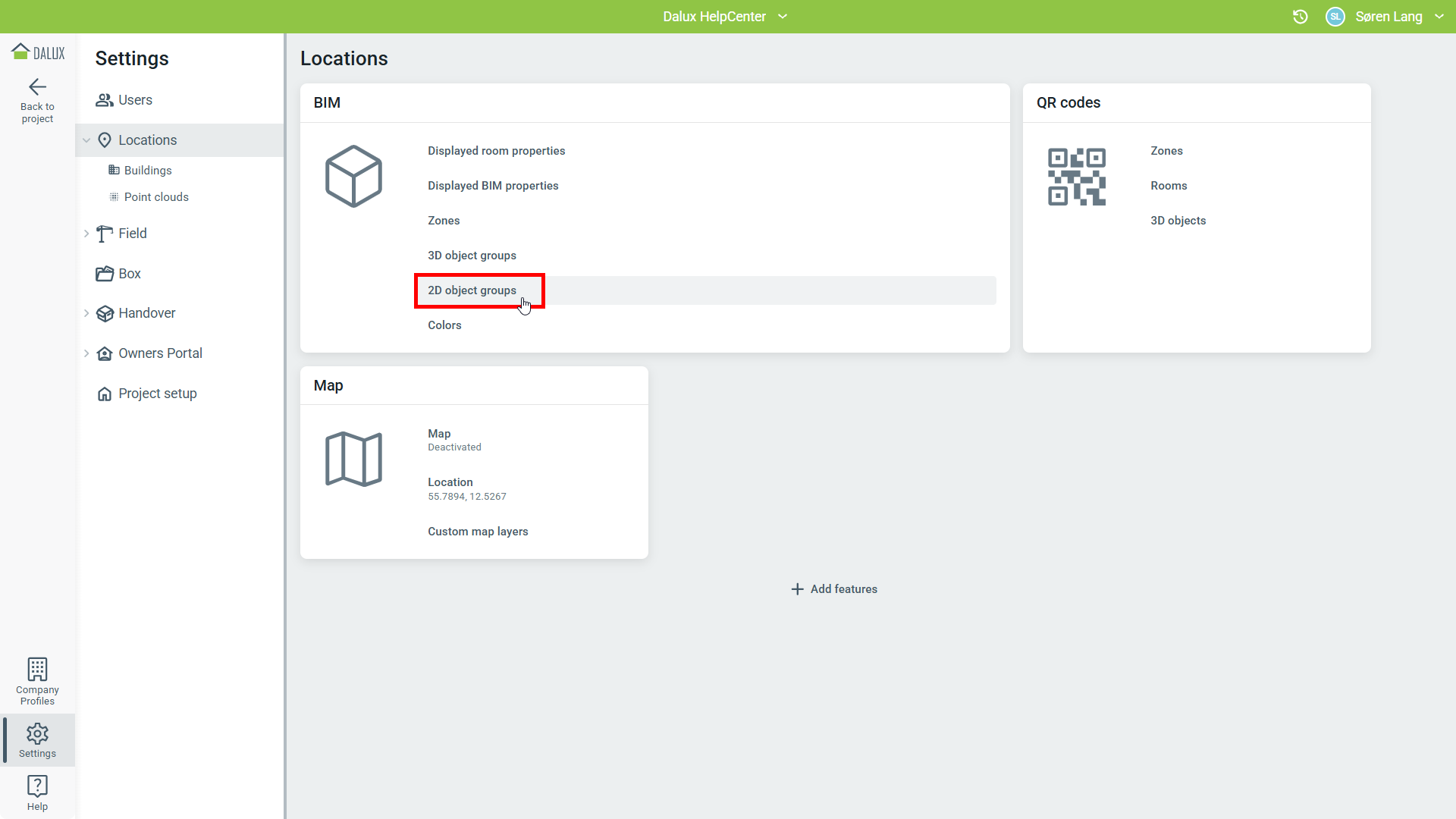

Ga naar Instellingen
Locaties
'2D-objectgroepen'
Selecteer een gebouw.

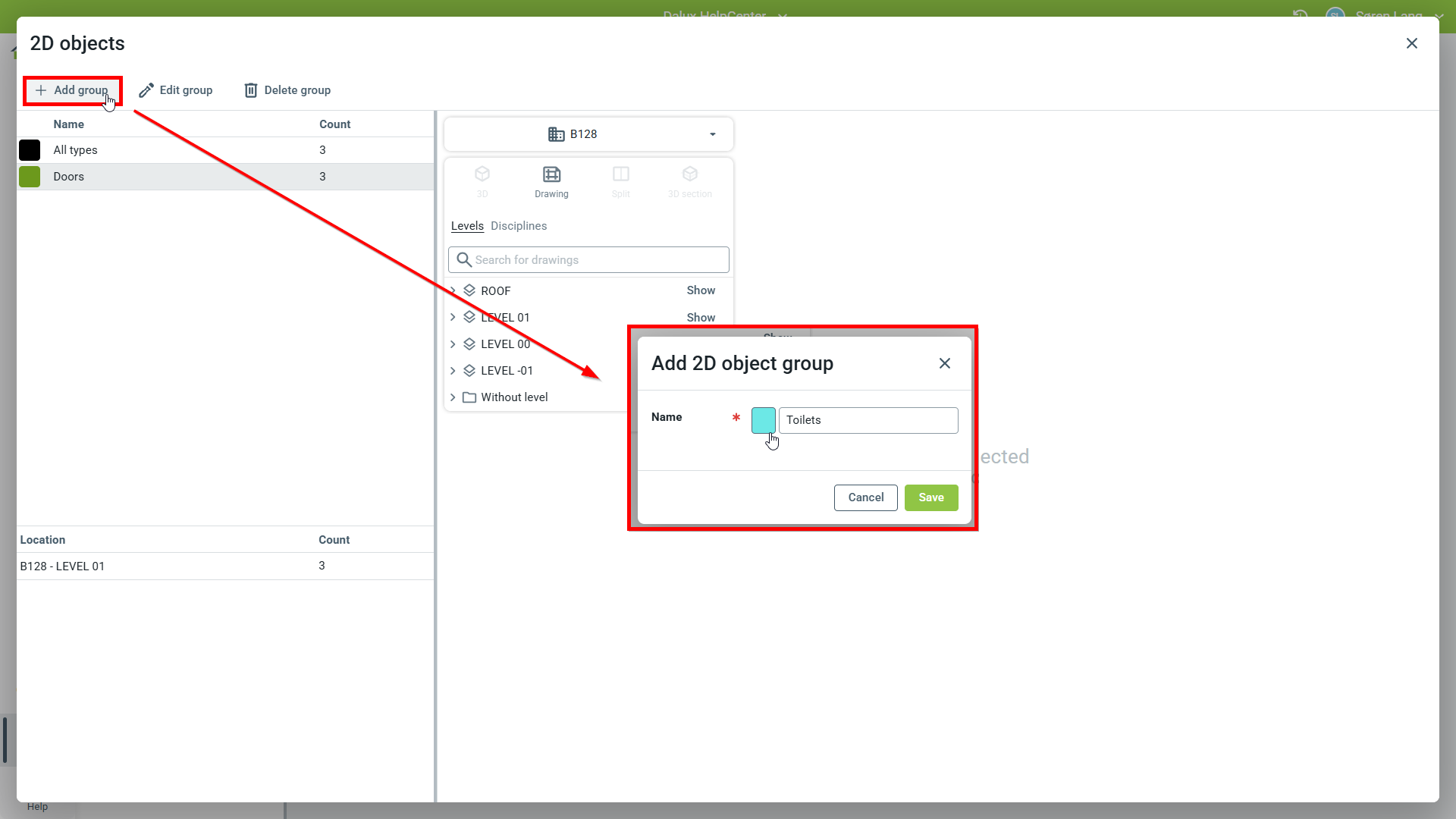

Je kunt een nieuwe 2D-objectgroep aanmaken door te klikken op Toevoegen. Geef de 2D-objectgroep een naam en klik op 'Opslaan'.
Selecteer een gebouw en een tekening waarop je 2D-objecten wilt toevoegen.

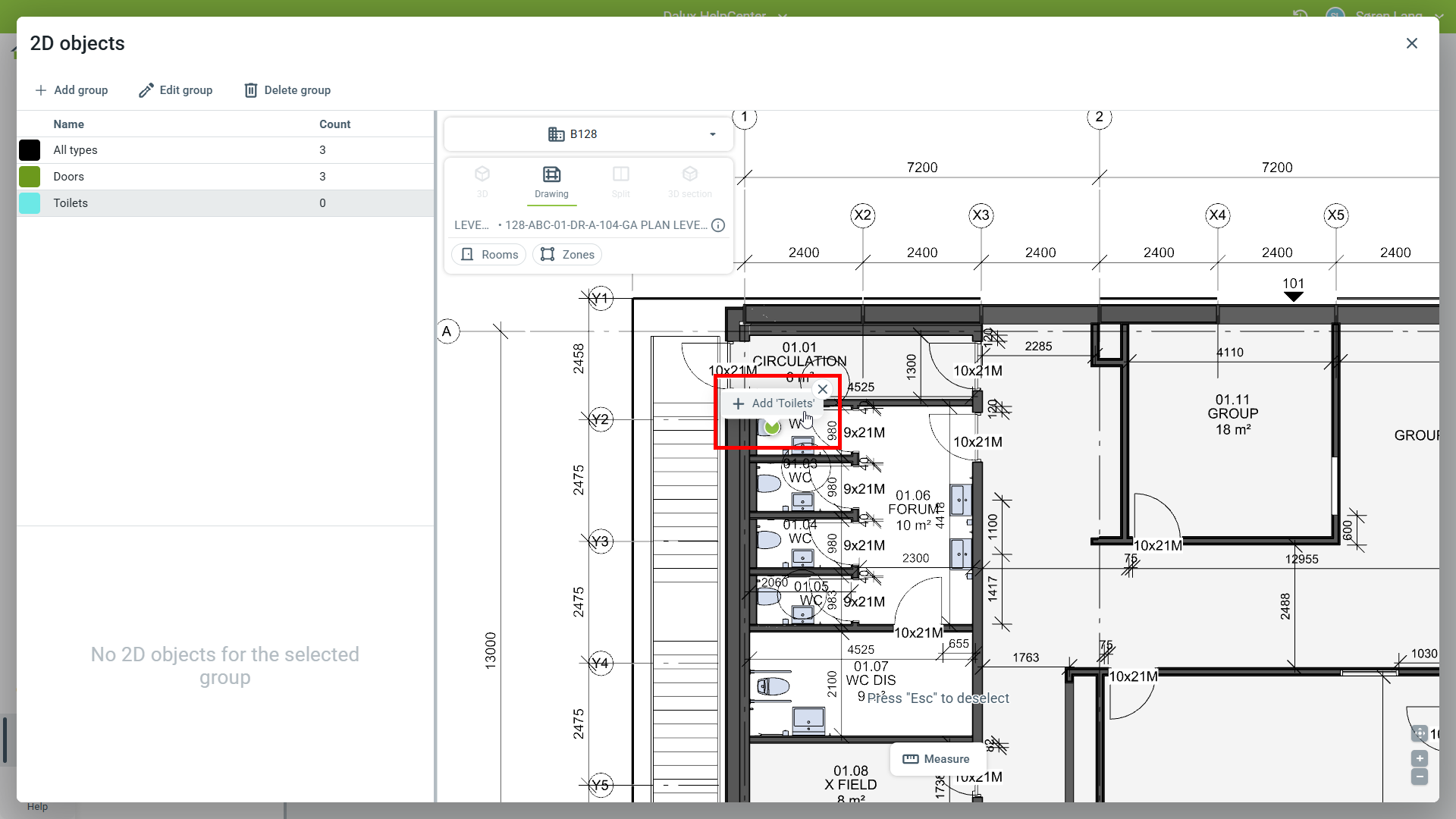

Klik op de tekening om een 2D-object van de groep te plaatsen. Klik daarna opToevoegen. Het proces kan daarna worden herhaald om meer 2D-objecten toe te voegen.
Tips en trucs
Als je 2D-objectgroepen wilt gebruiken voor keuringsplannen en controleplannen, moet je ook zones instellen. Als je hulp nodig hebt met zones, lees dan dit artikel: Zones en zonelagen.
Hoe maak je een 3D-objectgroep aan

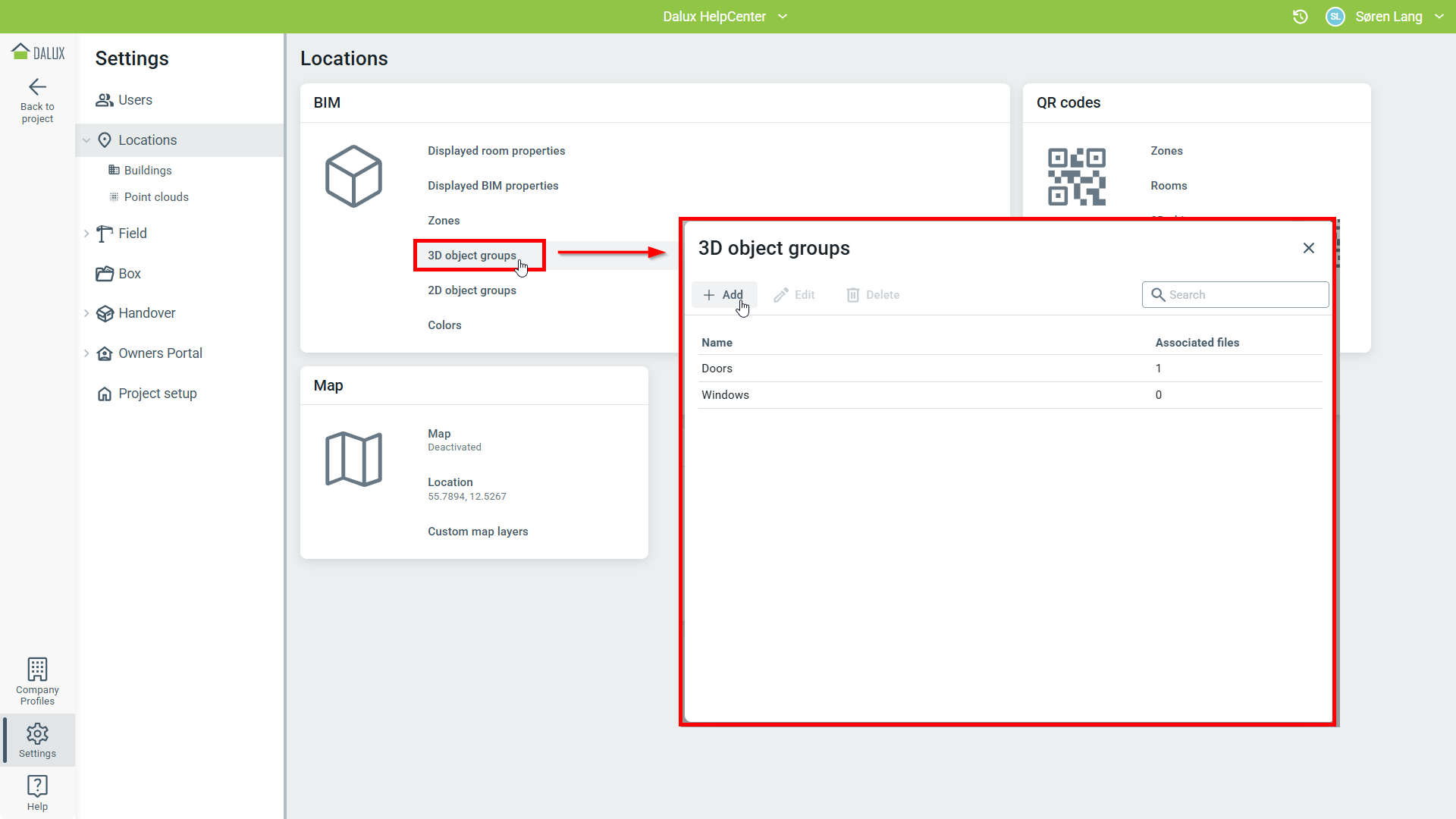

Ga naar Instellingen
Locaties
'3D object groups'
Toevoegen.
Voer de naam in van de 3D-objectgroep en selecteer een gebouw.

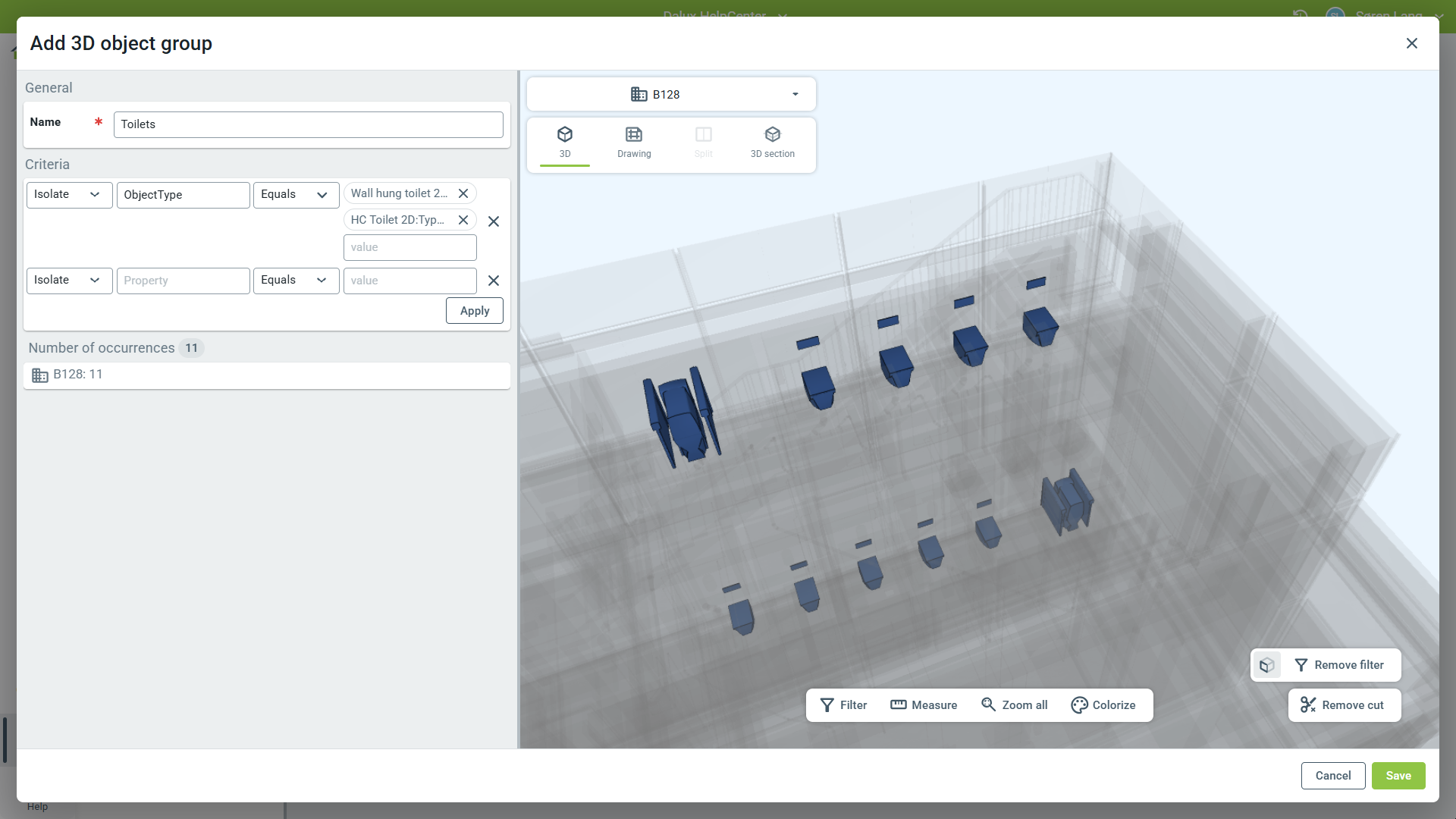

Gebruik de filters om in te stellen welke elementen van de modellen je in de groep wilt hebben. Je kunt criteria instellen in het menu aan de linkerkant. Je kunt ook filteren op waarden van modeleigenschappen.
Je kunt meer leren over het gebruik van filters in dit artikel: Filters en visualisatie in Locaties
Klik op 'Opslaan' om de objecten toe te voegen aan de 3D-groep.

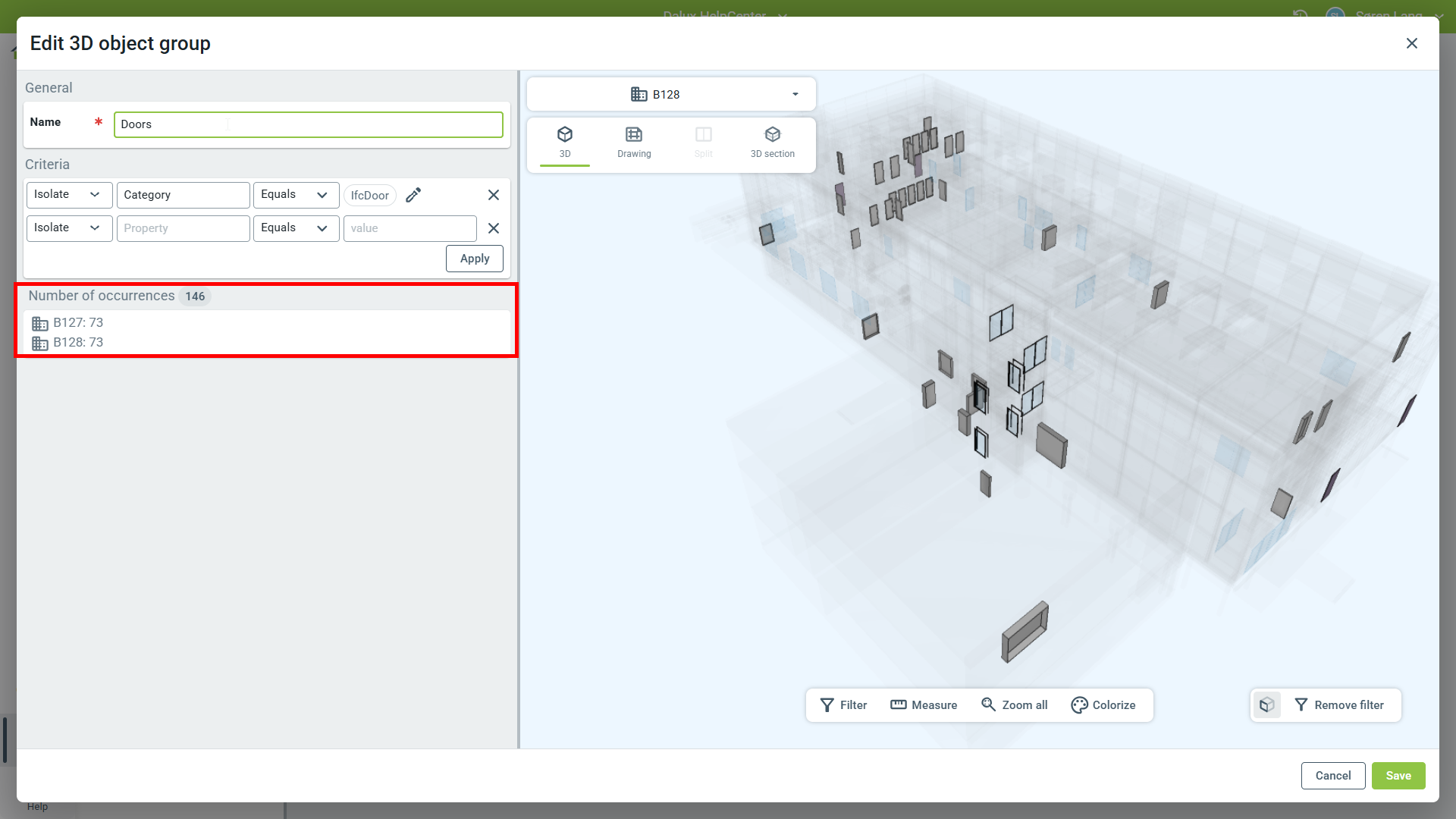

Wanneer een filter is geselecteerd, kun je het resultaat en de elementen in de 3D-weergave zien. Je filter zal worden toegepast op al je gebouwen. Het totale aantal keren dat ze voorkomen en hoeveel dat er zijn per gebouw wordt getoond.
