In dit artikel wordt uitgelegd hoe u clashes en toleranties bij modelvalidatie kunt groeperen in één opmerking en deze kunt sturen naar het designteam dat verantwoordelijk is voor het bijwerken van het design.
U kunt problemen met gedetecteerde clashes en tolerantieovertredingen als afzonderlijke BCF's per BIM-element sturen, of meerdere problemen groeperen in één groepsopmerking. Groepsopmerkingen houden bij of de afzonderlijke conflicten zijn opgelost en worden automatisch afgesloten zodra ze allemaal zijn afgehandeld.
Opmerking
Gebruik groepsopmerkingen om meerdere gerelateerde clashes samen te sturen, bijvoorbeeld clashes tussen werktuigbouwkundige, elektrische en sanitaire installaties (MEP) en wanden naar de architect, of clashes binnen uw eigen discipline naar een gespecialiseerde collega.
Groepsopmerkingen instellen
Gegroepeerde opmerkingen zijn alleen beschikbaar voor gebouwen die zijn ingesteld voor automatisering.
Activeer en stel automatisering in via Instellingen
Box
Design: 'Automation'.
Om conflicten voor een gebruikersgroep te groeperen, wijst u de gebruikersgroep toe aan de discipline die is ingesteld in validatie model:
Ga bij het instellen van nieuwe disciplines naar Design
Validatie model
Toevoegen
Discipline en stelt u de zichtbaarheid in voor de gebruikersgroep waaraan u deze wilt toewijzen.

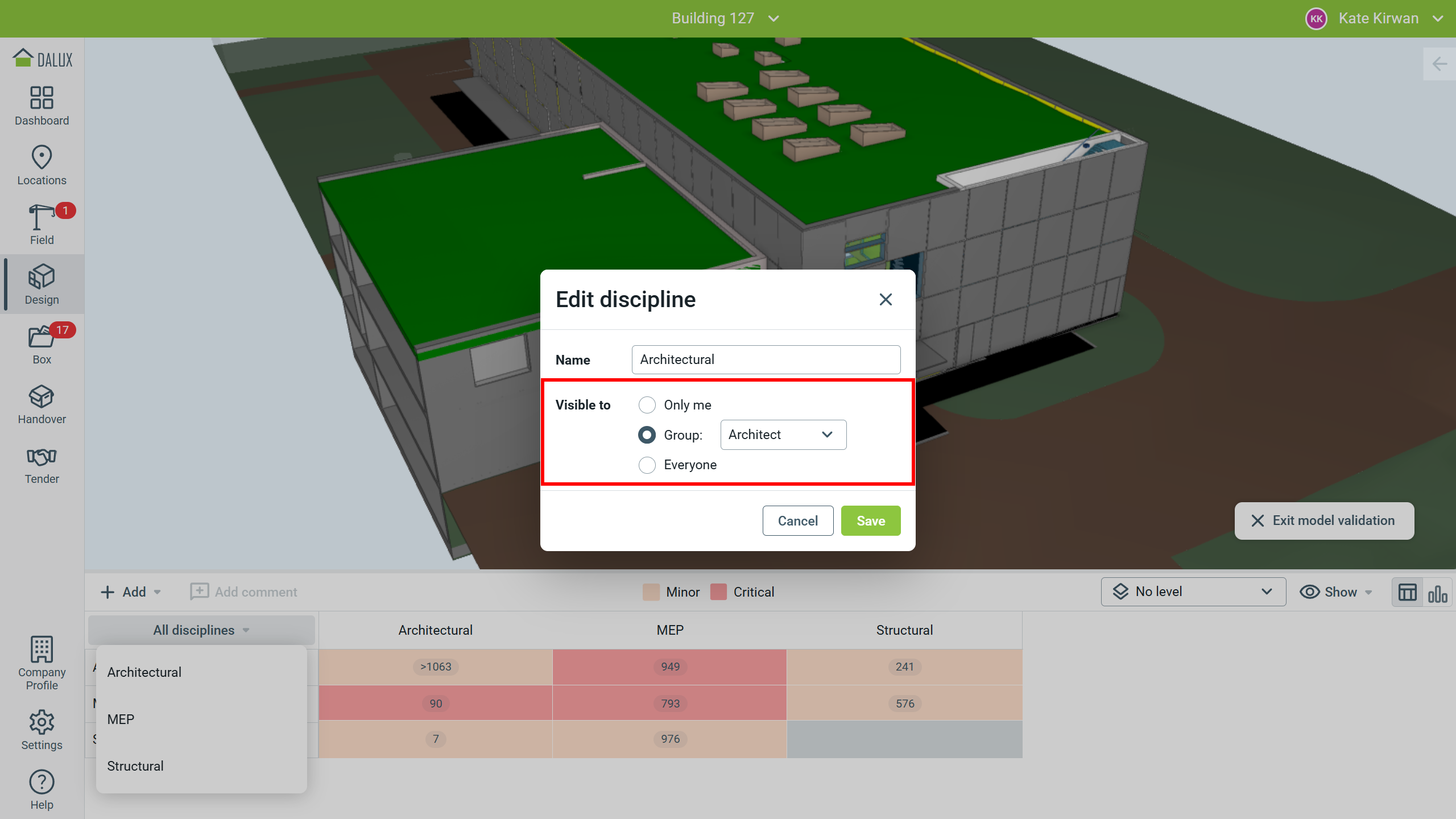

Ga bij het bewerken van een bestaande discipline naar Design
Validatie model
'Alle disciplines'
Beweeg de muis over de discipline
Stel de zichtbaarheid in voor de gebruikersgroep waaraan u deze wilt toewijzen.
Gebruikersrechten
Om een discipline aan een gebruikersgroep toe te wijzen, moet u projectbeheerder, projectplanningsmanager of groepsbeheerder van de betreffende gebruikersgroep zijn.
Groepsopmerkingen gebruiken
Zodra deze instelling is voltooid, kan iedereen voor wie de discipline zichtbaar is een groepsopmerking aanmaken.
Opmerking
U kunt groepsopmerkingen alleen sturen naar de gebruikers van de aan de discipline toegewezen gebruikersgroep. Als 'Architecture' bijvoorbeeld is toegewezen aan de gebruikersgroep 'Architect', kunnen groepsopmerkingen voor die discipline alleen naar gebruikers in 'Architect' worden gestuurd.
Nieuwe groepsopmerkingen aanmaken

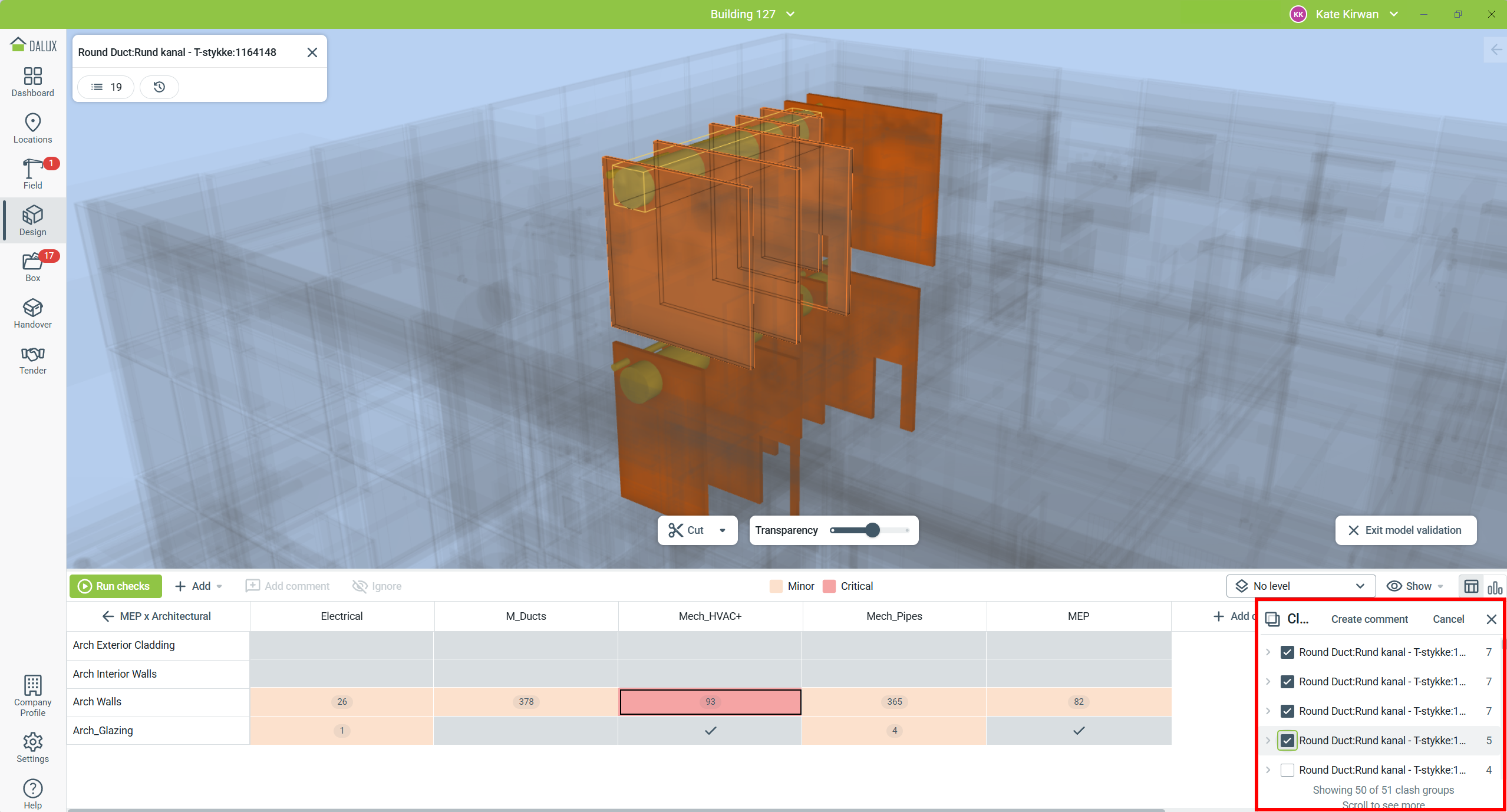

Maak een nieuwe groepsopmerking aan door de groepen met conflicterende objecten te openen, zodat de afzonderlijke objecten als lijst aan de rechterkant verschijnen. Klik op Groepsopmerking aanmaken.
Selecteer vervolgens meerdere objecten waarvan u de conflicten aan de groepsopmerking wilt toevoegen door de selectievakjes aan te vinken.
Nadat u alle relevante clashes en toleranties hebt geselecteerd, bevestigt u dit door op 'Opmerking aanmaken' te klikken. Vul de opmerking zoals gewoonlijk in en stuur deze naar de juiste verantwoordelijke.
Ontvangers ontvangen deze conflicten als één opmerking, die ze in Dalux kunnen bekijken of in Revit kunnen openen om problemen rechtstreeks in de designsoftware op te lossen.
Groepsopmerkingen volgen

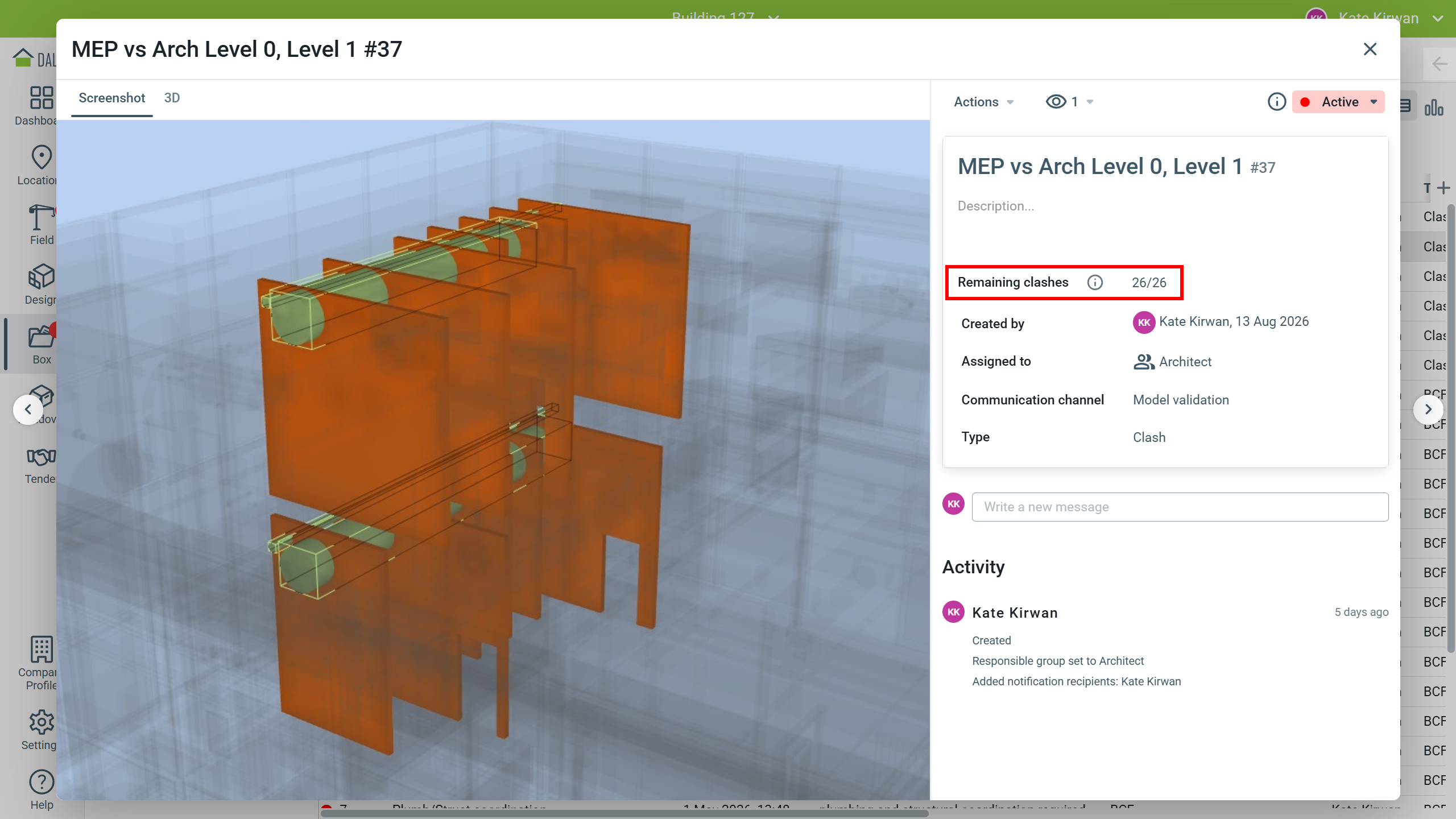

Wanneer designs worden bijgewerkt en problemen zijn opgelost, houdt de opmerking bij hoeveel conflicten nog openstaan. Wanneer alle resterende conflicten zijn opgelost, wordt de opmerking automatisch afgesloten. U kunt opmerkingen indien nodig ook handmatig afsluiten.
Opmerking
U kunt handmatig of automatisch afgesloten groepsopmerkingen niet heropenen, ook niet als niet alle resterende conflicten zijn opgelost. Maak een nieuwe opmerking aan als u onopgeloste problemen opmerkt.
