Tekeningmarkups tussen geplande herzieningen

Inleiding

Een kleine wijziging, zoals een materiaalvervanging of een update van de maatvoering, doet zich vaak voor tussen de geplande herzieningen van de tekeningen van uw project, en de bouw kan niet altijd wachten op de volgende volledige herziening. Als designmanager kunt u Stamps in Dalux Box gebruiken om deze als markup toe te voegen wanneer u de volgende versie publiceert, zodat de bouwteams de wijziging ontvangen zonder te wachten op de volgende geplande volledige herziening.

De uitdaging

Formele herziene tekeningensets worden volgens een vast schema uitgebracht om alle vakgebieden op elkaar afgestemd te houden. Tussen die herzieningen door doen zich nog steeds kleinere wijzigingen voor, zoals een materiaalvervanging of een maatvoeringupdate. Dit kan een wijziging zijn die klein genoeg is om een volledige herziening niet de moeite waard te maken, maar waar de bouwplaats wel van op de hoogte moet zijn.

Traditioneel wordt dit ter plaatse afgehandeld met een papieren markup of een markup die rechtstreeks in de modelleersoftware wordt toegevoegd. Geen van beide bereikt de mensen op de bouwplaats vóór de volgende geplande herziening. Een papieren versie die wordt gescand, verliest de scherpte van de oorspronkelijke tekening en raakt gemakkelijk zoek.

Zonder een gedocumenteerde versie van de wijziging lopen bouwvakkers het risico te bouwen op basis van een verouderde tekening, of van een wijziging die wel was afgesproken maar hen nooit heeft bereikt.

Hoe Dalux dit oplost

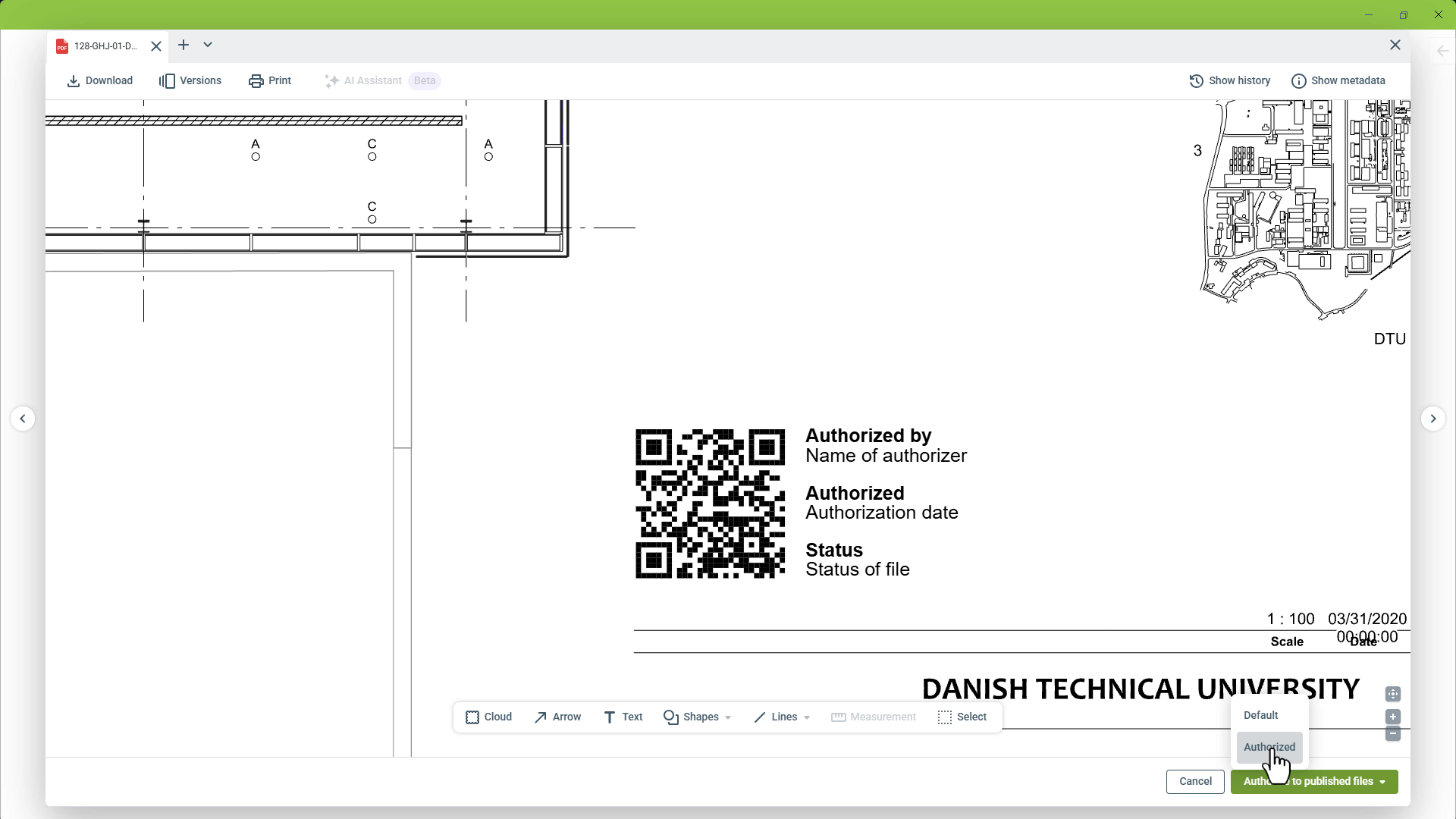

Zodra een wijziging is afgesproken en als opmerking is afgesloten, voegt u deze rechtstreeks aan de tekening toe als markup, door Stempels te gebruiken in combinatie met publiceren. De stempel voegt ook een QR-code toe, zodat iedereen op de bouwplaats kan bevestigen dat hij of zij de huidige versie heeft.

Zo overbrugt u de kloof tussen geplande herzieningen door de gepubliceerde tekening nauwkeurig te houden, zonder voor elke kleine wijziging een volledige herziening te hoeven uitvoeren.

Het resultaat

Met Stempels in Dalux krijgt u:

• Communiceer de wijziging met de volgende versie: Wijzigingen kunnen bij de volgende publicatie aan de tekening worden toegevoegd en blijven niet liggen tot de volgende geplande herziening
• Geen volledige herziening voor een kleine wijziging: Een materiaalvervanging of maatvoeringupdate krijgt een markup in plaats van een nieuwe tekeningenset
• Bouwvakkers kunnen doorwerken: Niemand hoeft op de geplande herziening te wachten om meer te weten te komen over een wijziging die al is afgesproken

Een afgesproken wijziging omzetten in een markup, zonder een volledige herziening

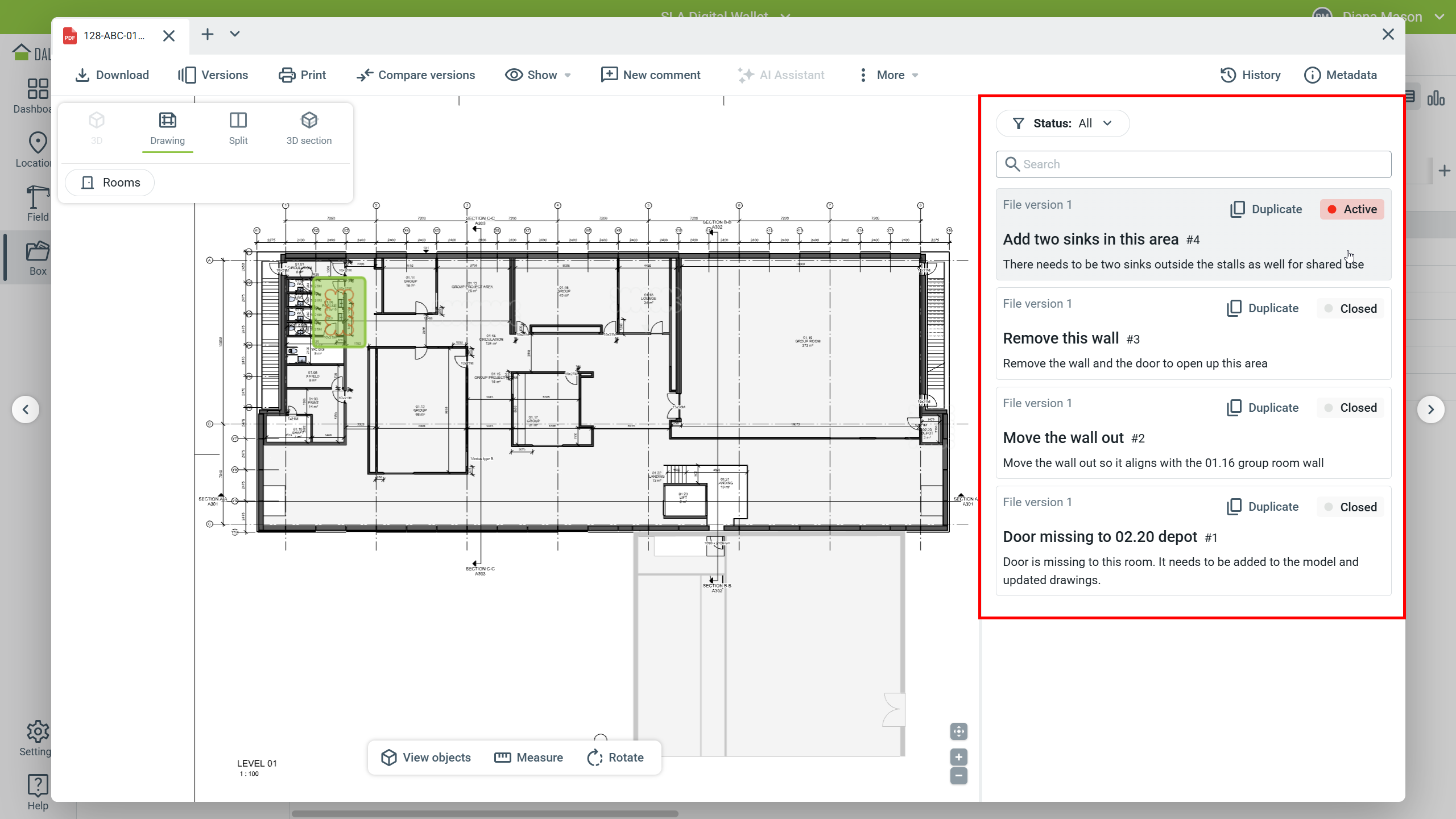

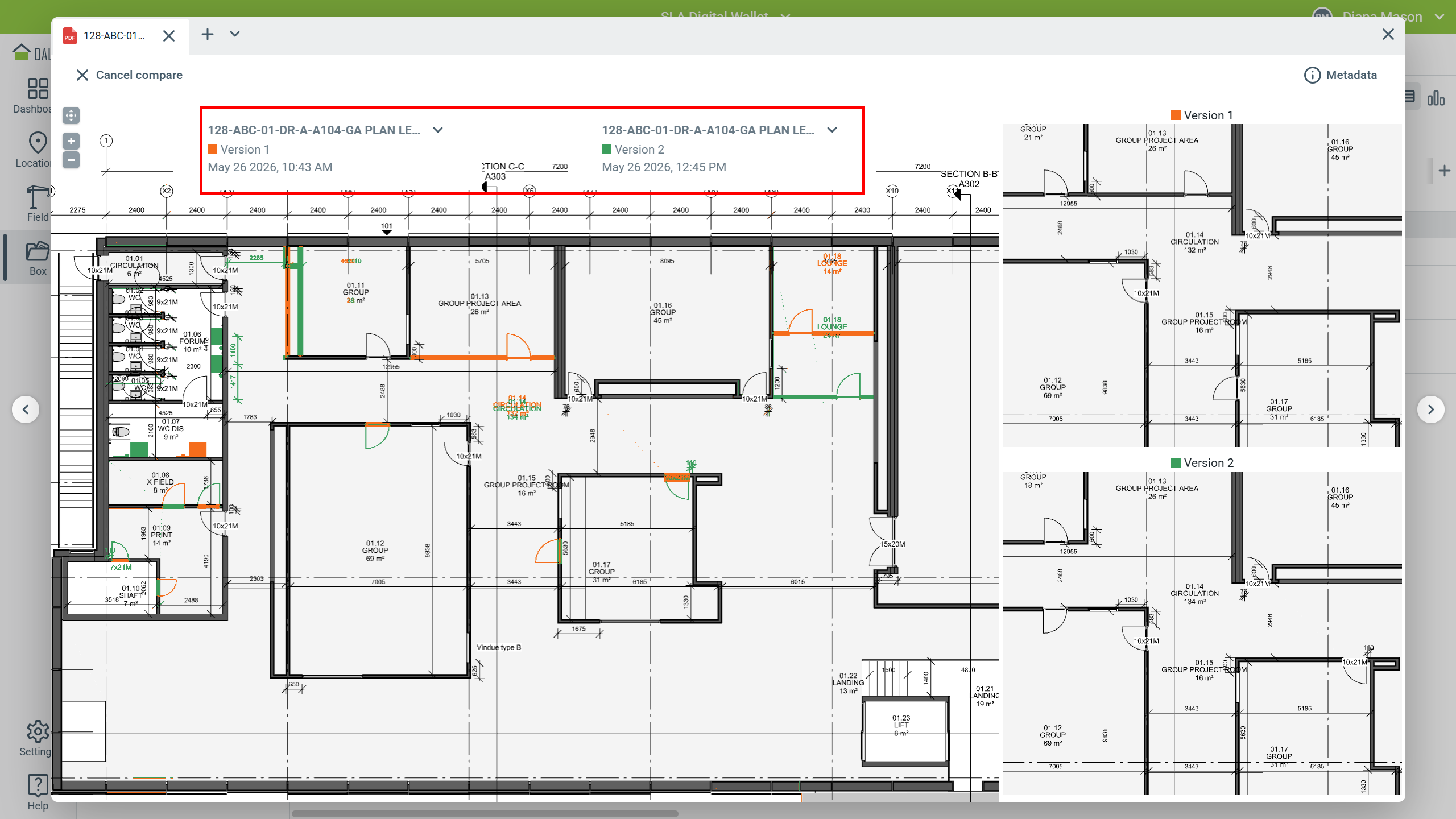

Een wijziging zoals een materiaalvervanging of een maatvoeringupdate wordt doorgaans besproken en als opmerking afgesproken in Dalux. Vaak over meer dan één discipline heen, voordat deze de tekening zelf bereikt. U kunt de volledige geschiedenis van opmerkingen bekijken en de huidige versie vergelijken met de vorige, zodat u over een compleet beeld beschikt voordat u actie onderneemt.

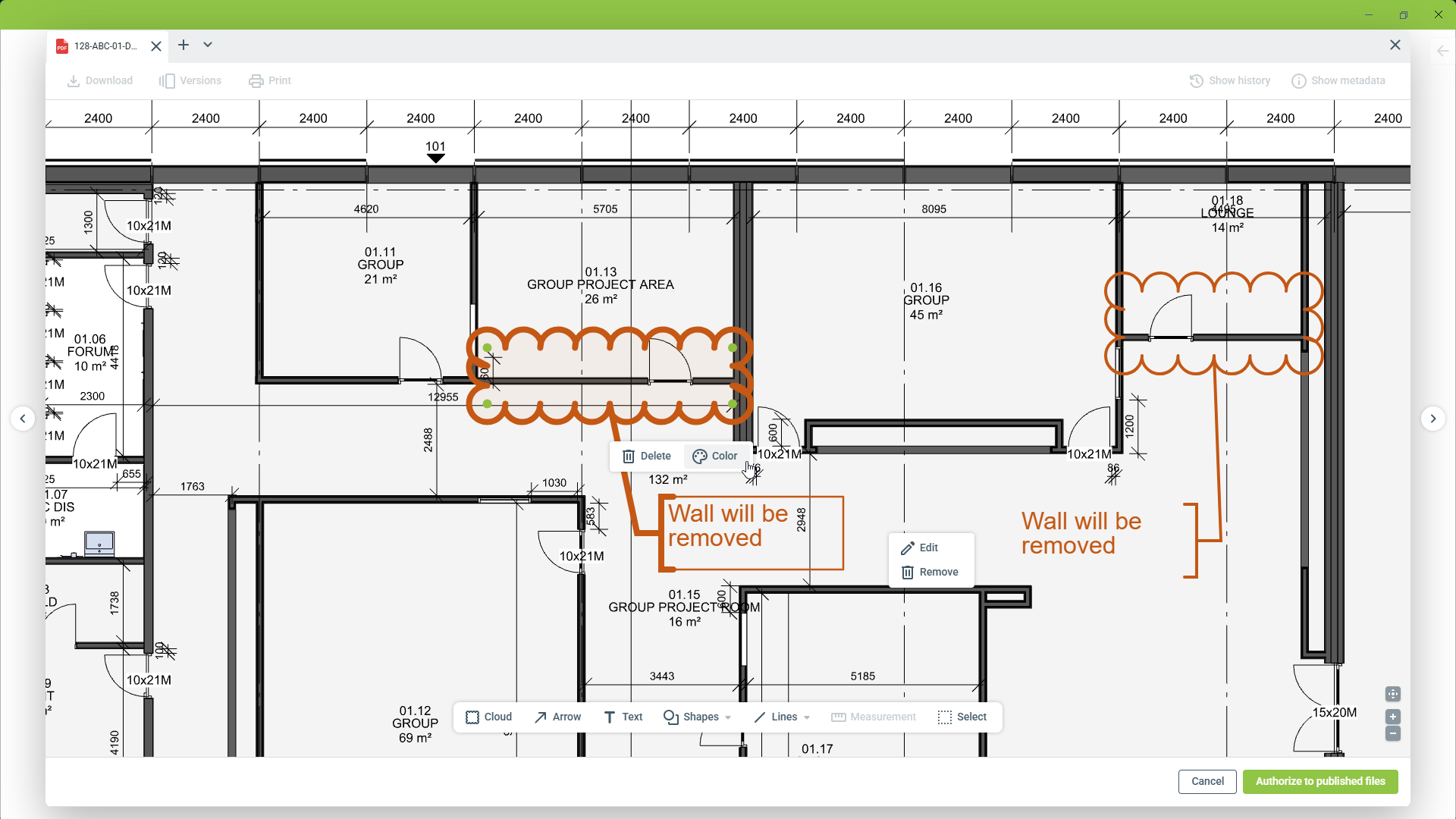

Wanneer u klaar bent om de tekening te publiceren, kunt u eenvoudig markups toevoegen. U kunt deze markups helemaal opnieuw aanmaken of markups van eerdere stempel- of opmerkingenmarkups op de tekening kopiëren. De opmerking blijft hetzelfde, maar de tekening wordt bijgewerkt.

Eenmaal gepubliceerd worden de markup en de stempel rechtstreeks in de tekening opgenomen. Ze kunnen niet worden bewerkt of verwijderd totdat een nieuwe versie is gepubliceerd.

Van een notitie op papier naar een gedocumenteerde tekening

Stempels vervangen markups die op papier of in de modelleersoftware zijn aangebracht door een markup die rechtstreeks in de gepubliceerde tekening is opgenomen. De tekening blijft meetbaar, leesbaar en gekoppeld aan opmerkingen met een gedocumenteerde conclusie.

Omdat elke markup gekoppeld is aan een afgesproken en afgesloten opmerking, blijven de tussentijdse wijziging en de definitieve herziening consistent en worden dubbele registraties van hetzelfde besluit voorkomen.

Voor teams op de bouwplaats betekent het scannen van de QR-code dat ze kunnen bevestigen dat ze de nieuwste versie in handen hebben en niet hoeven te wachten op de volgende geplande tekeningenset.
