Hoe kaarten in InfraField op desktop te gebruiken

Dit artikel beschrijft hoe je de kaartweergave onder Locaties kunt gebruiken met de desktop applicatie.

Het behandelt de functies van kaartlagen, GIS-data, zones, uitlijningsbestanden, modellen, pointclouds en tekeningen die het meest worden gebruikt in InfraField-projecten.

Kaartoverzicht

Ga naar Locaties Kaart om de kaartweergave van het project te openen.

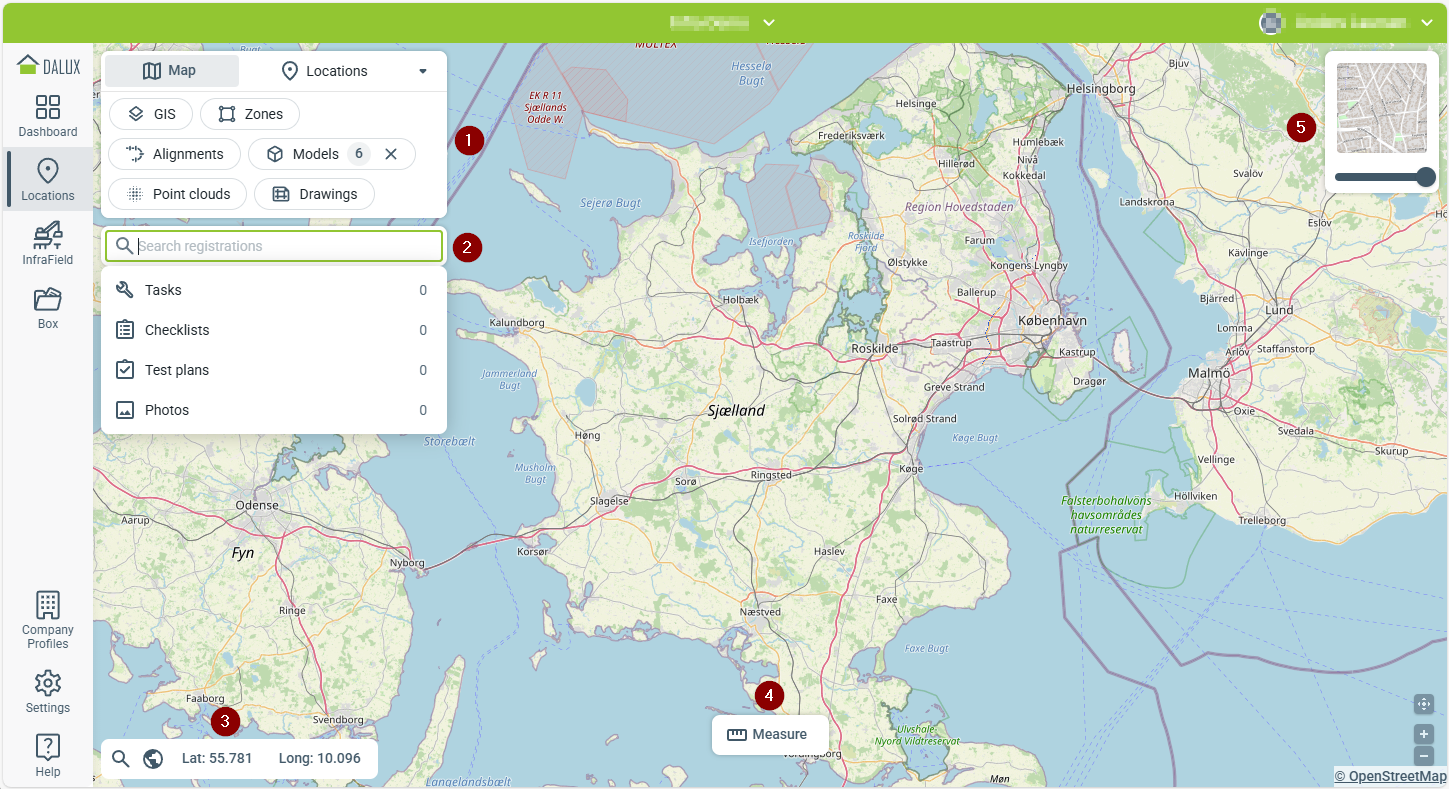

Belangrijke onderdelen zijn:

1. Kaartmenu: Het kaartmenu is het belangrijkste hulpmiddel om weergaven te wijzigen en gegevens te filteren. Het stelt u in staat te schakelen tussen kaart- en gebied-/gebouwweergaven en te bepalen welke datasets op de kaart worden weergegeven. Het nummer in de cirkel naast de naam geeft aan hoeveel items van een filter zijn geselecteerd en op de kaart worden weergegeven, en u kunt op de klikken om alle selecties uit een dataset te verwijderen.
2. Zoekbalk: Zoek naar taken, checklists en foto's waarvoor u toestemming heeft om deze ook te zien.
3. Coördinaten cursor: Terwijl u de cursor over de kaartweergave beweegt, worden de coördinaten van de cursor hier weergegeven. Klik op deze coördinaten om te schakelen van lokale naar globale coördinaten.
4. Werkbalk: Terwijl u weergaven wijzigt, worden hier verschillende hulpmiddelen beschikbaar. Met Inmeten kunt u lijn- en oppervlaktemetingen toevoegen aan de huidige weergave.
5. Kaartlagen: Vanaf hier kunt u de kaartlaag wijzigen. Klik op de momenteel geselecteerde laag om de beschikbare opties te bekijken. Standaard- en satellietlagen zijn altijd beschikbaar, samen met eventuele aangepaste lagen die aan het project zijn toegevoegd. Ga met de muis over de kaartlaag om de transparantie aan te passen met de schuifregelaar.

2D-gegevens op de kaart

In deze sectie wordt beschreven hoe verschillende soorten kaartgegevens – zoals GIS-bestanden, uitlijningen, zones, tekeningen en orthofoto's – in de kaartweergave kunnen worden weergegeven en gebruikt.

GIS

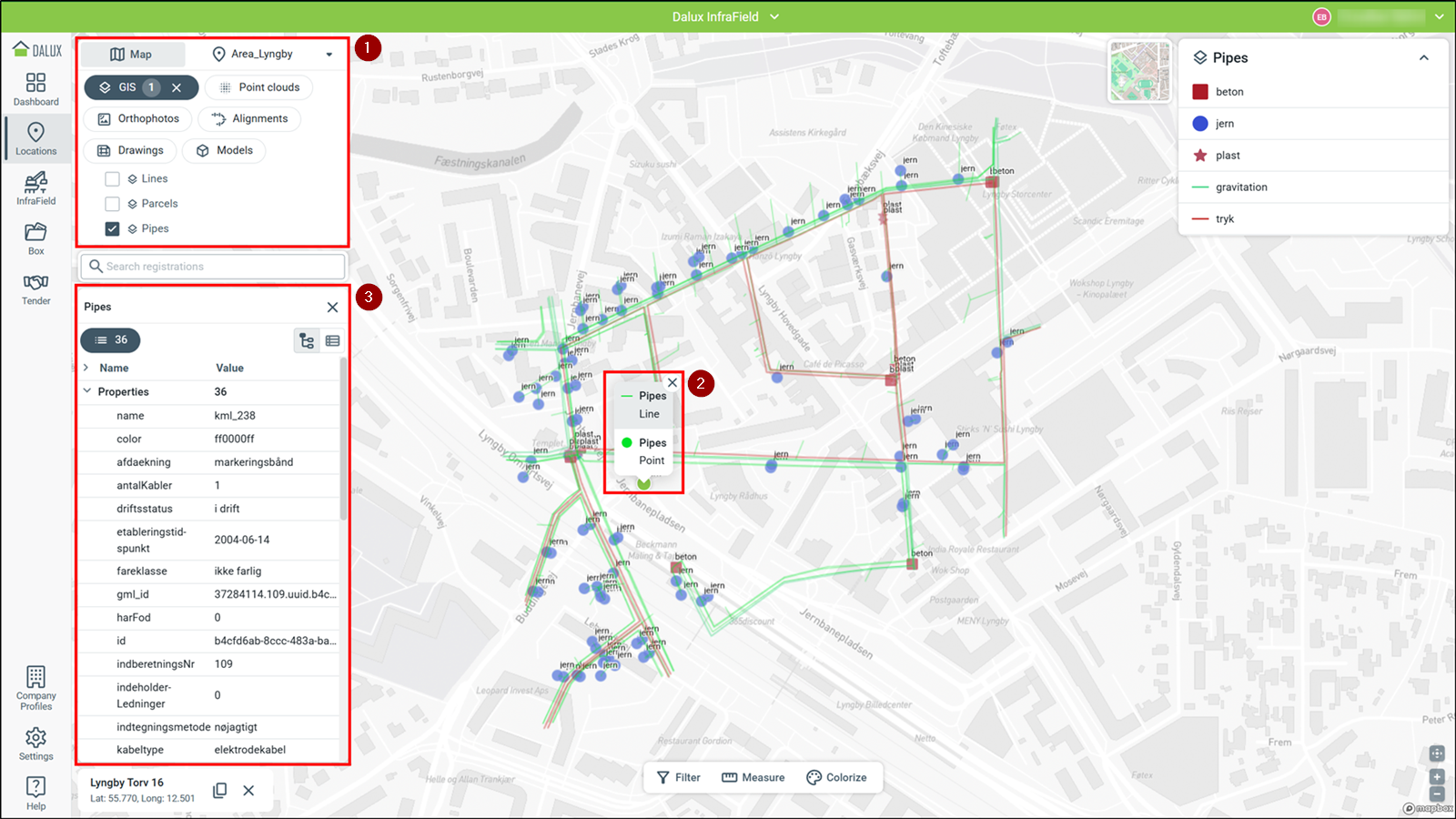

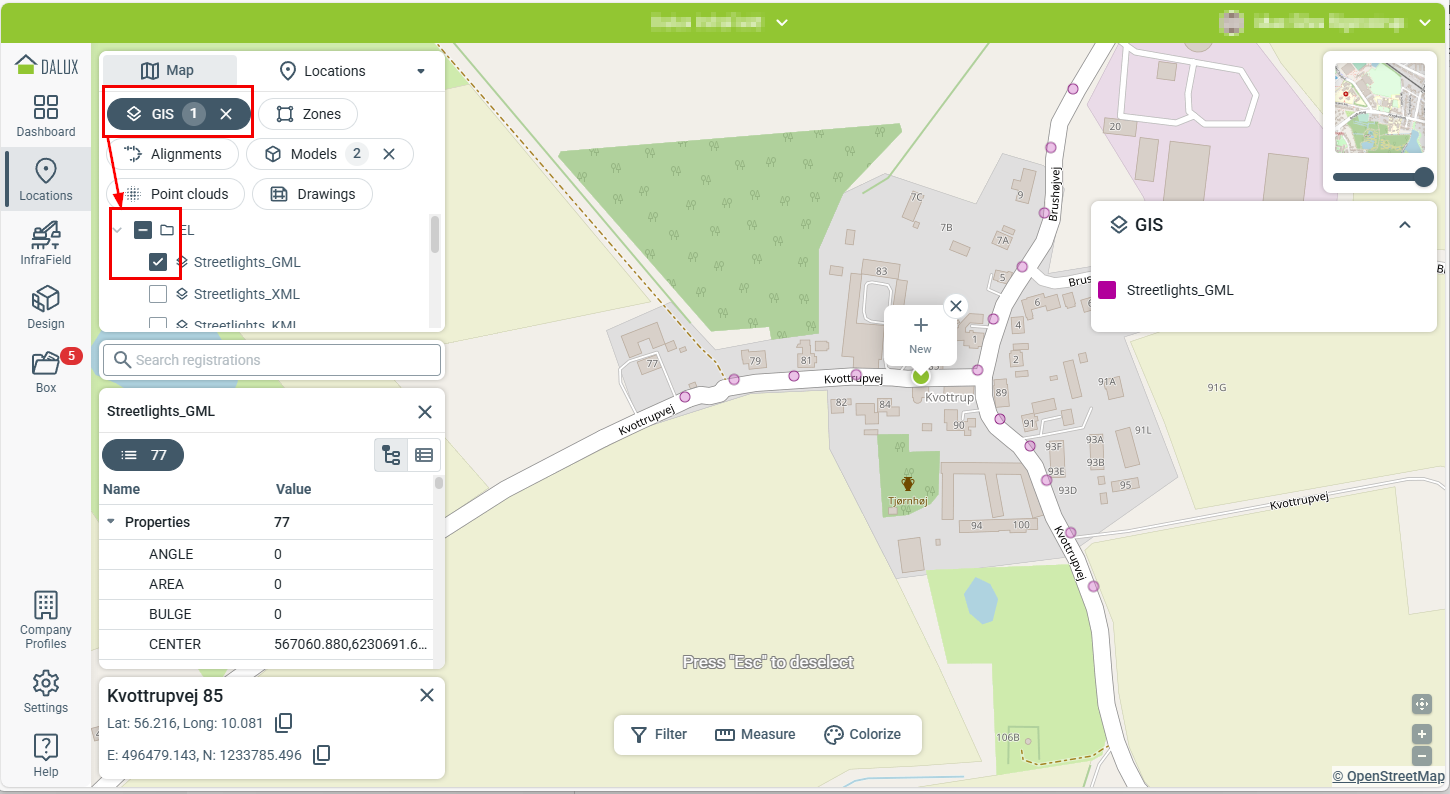

GIS (Geografisch Informatiesysteem)-gegevens kunnen aan de kaartweergave worden toegevoegd, en onderdelen uit deze bestanden kunnen worden geselecteerd om de eigenschappen weer te geven (1). Geselecteerde GIS-bestanden verschijnen als lagen boven de basiskaart en de kaartweergave zoomt naar de gecombineerde omvang van alle geselecteerde bestanden.

Door op een afzonderlijke component op de kaart te klikken (2), verschijnen de eigenschappen ervan onder het kaartmenu (3).

Uitlijningen

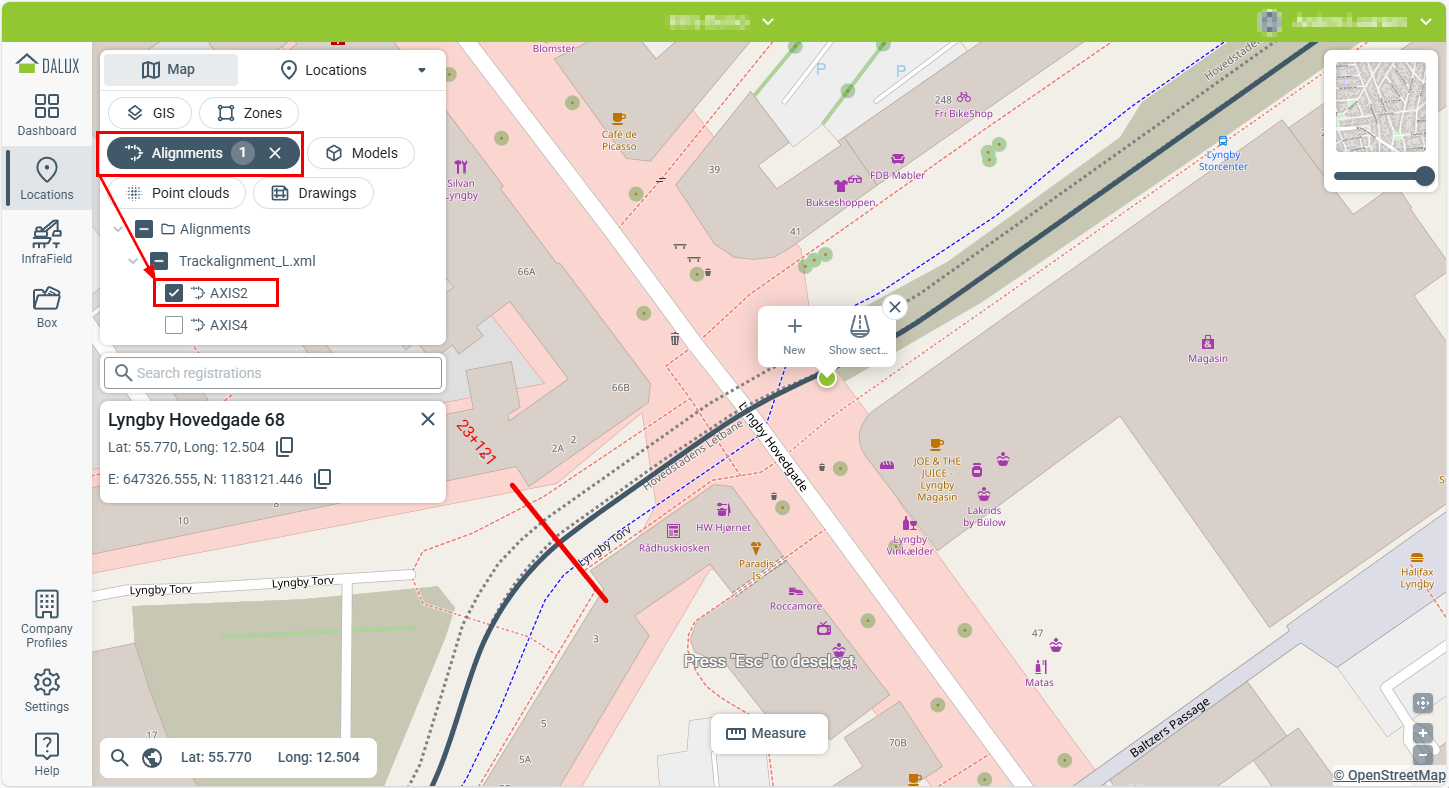

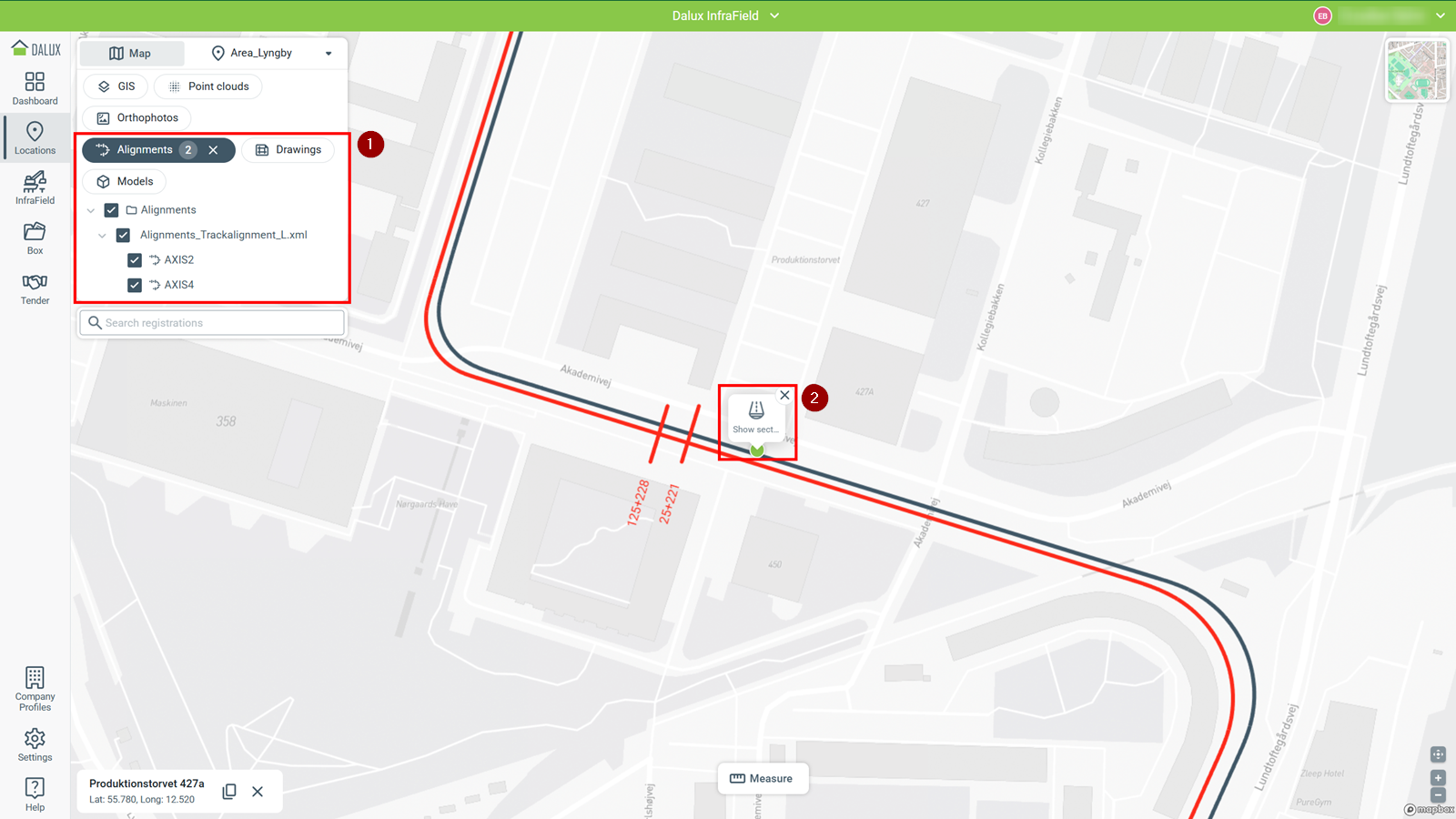

Elk uitlijningsbestand bevat één of meer uitlijningen (1), die als rode lijnen op de kaart worden weergegeven. Wanneer u de cursor over een uitlijning beweegt, wordt deze grijs, en nadat u een punt hebt geselecteerd, kunt u op Toon sectie (2) klikken om de sectieweergave te openen.

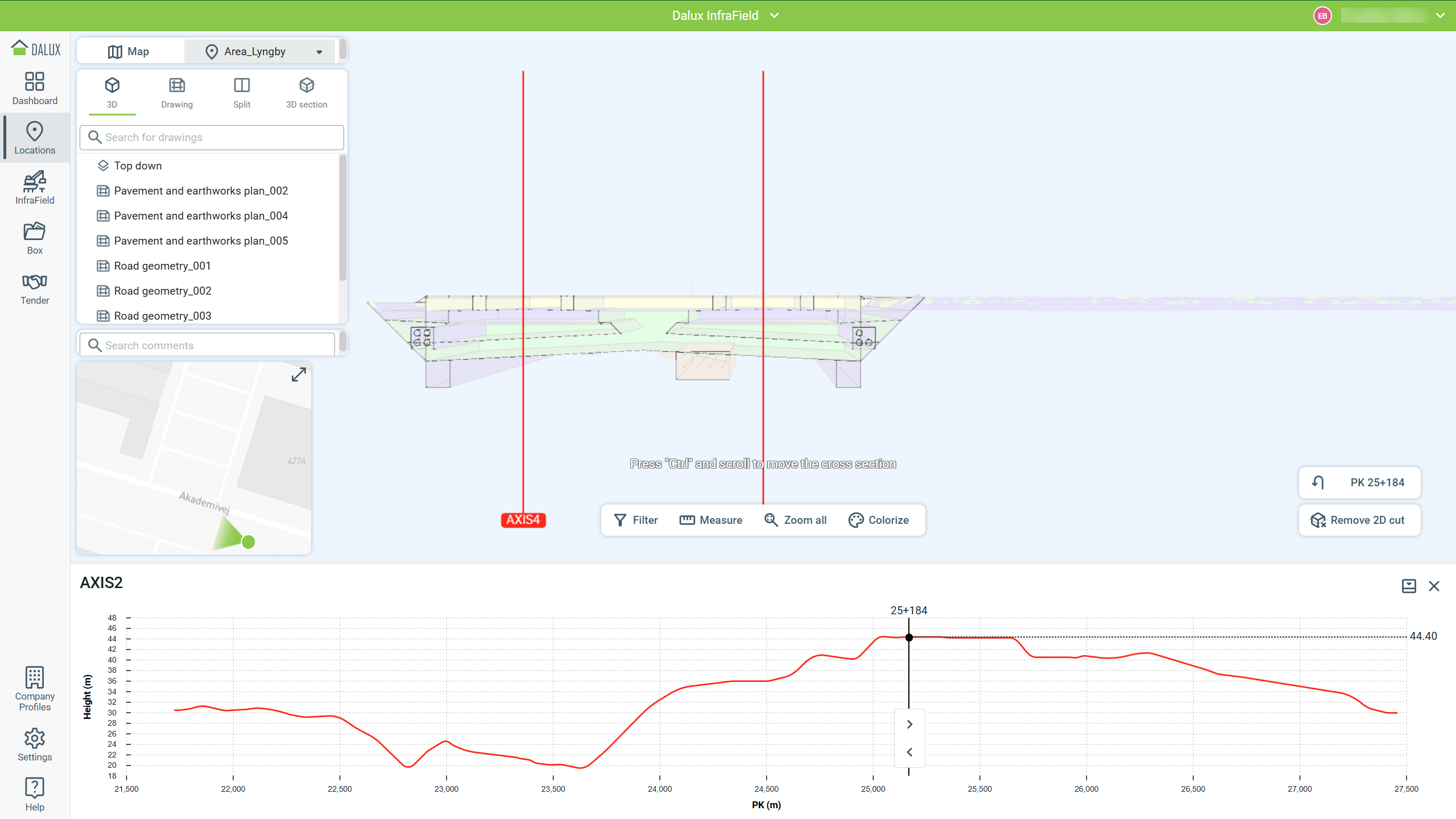

De grafiek onder het kaartgebied geeft informatie over de hoogtemetingen langs de uitlijning.

U kunt het weergavegebied van de grafiek aanpassen door de grijze scheidingslijn te slepen. U kunt ook in- of uitzoomen op de x-as door uw muiswiel te gebruiken terwijl u over de grafiek zweeft.

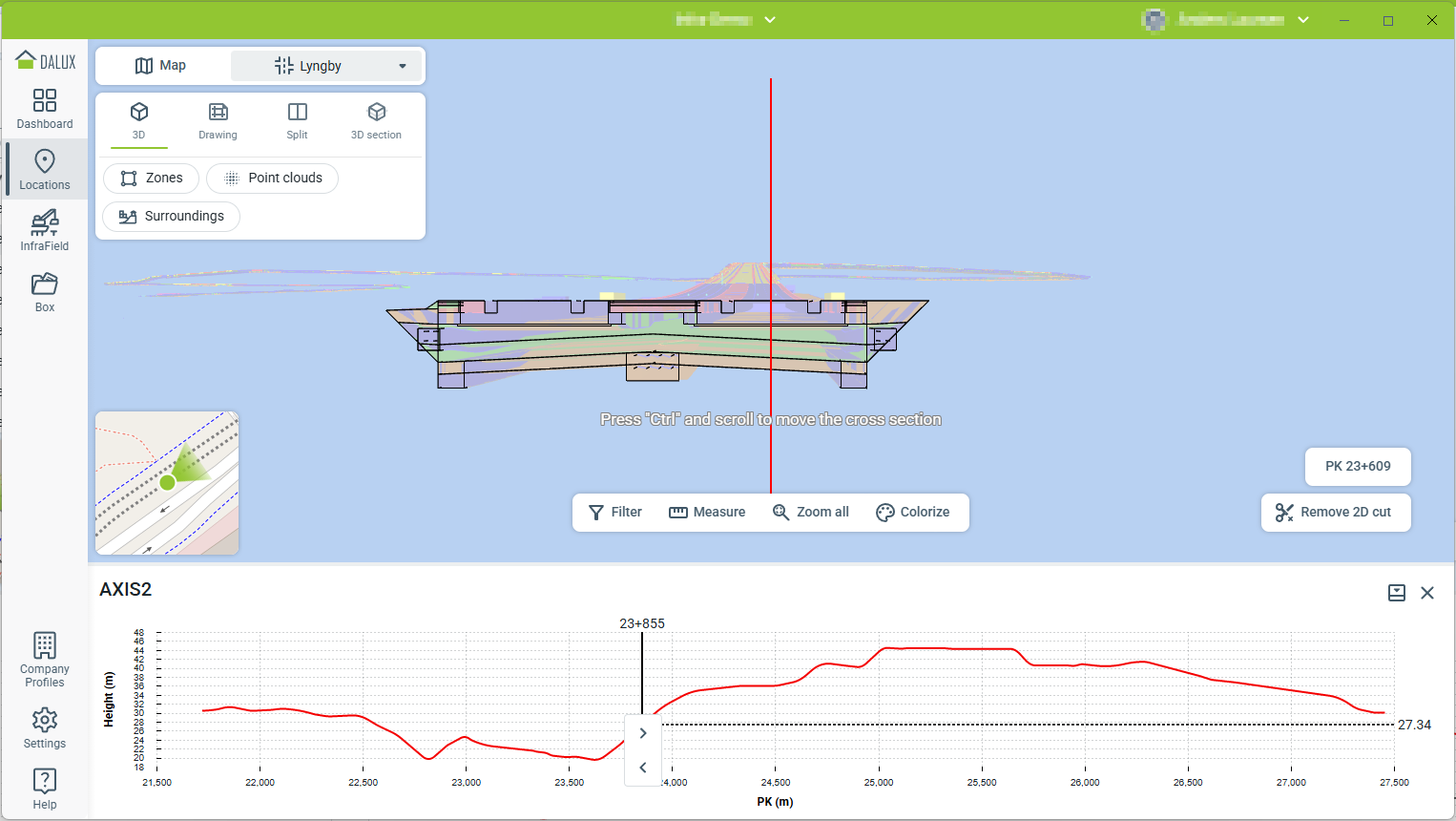

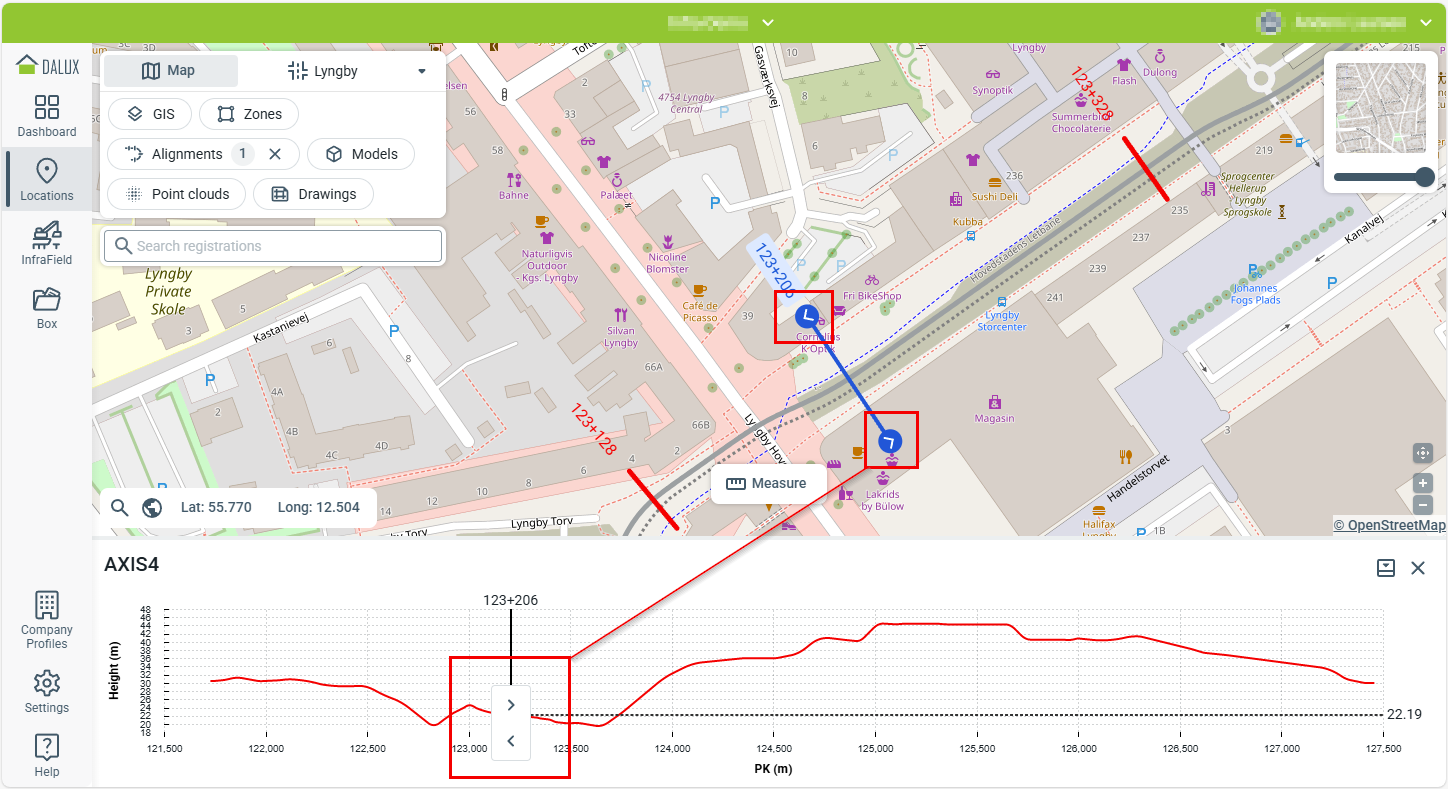

Klik op de vooruit- of achteruit- pijlen op de kaart of grafiek om naar de dwarsdoorsnede van dat gebied in de 3D-weergave te gaan.

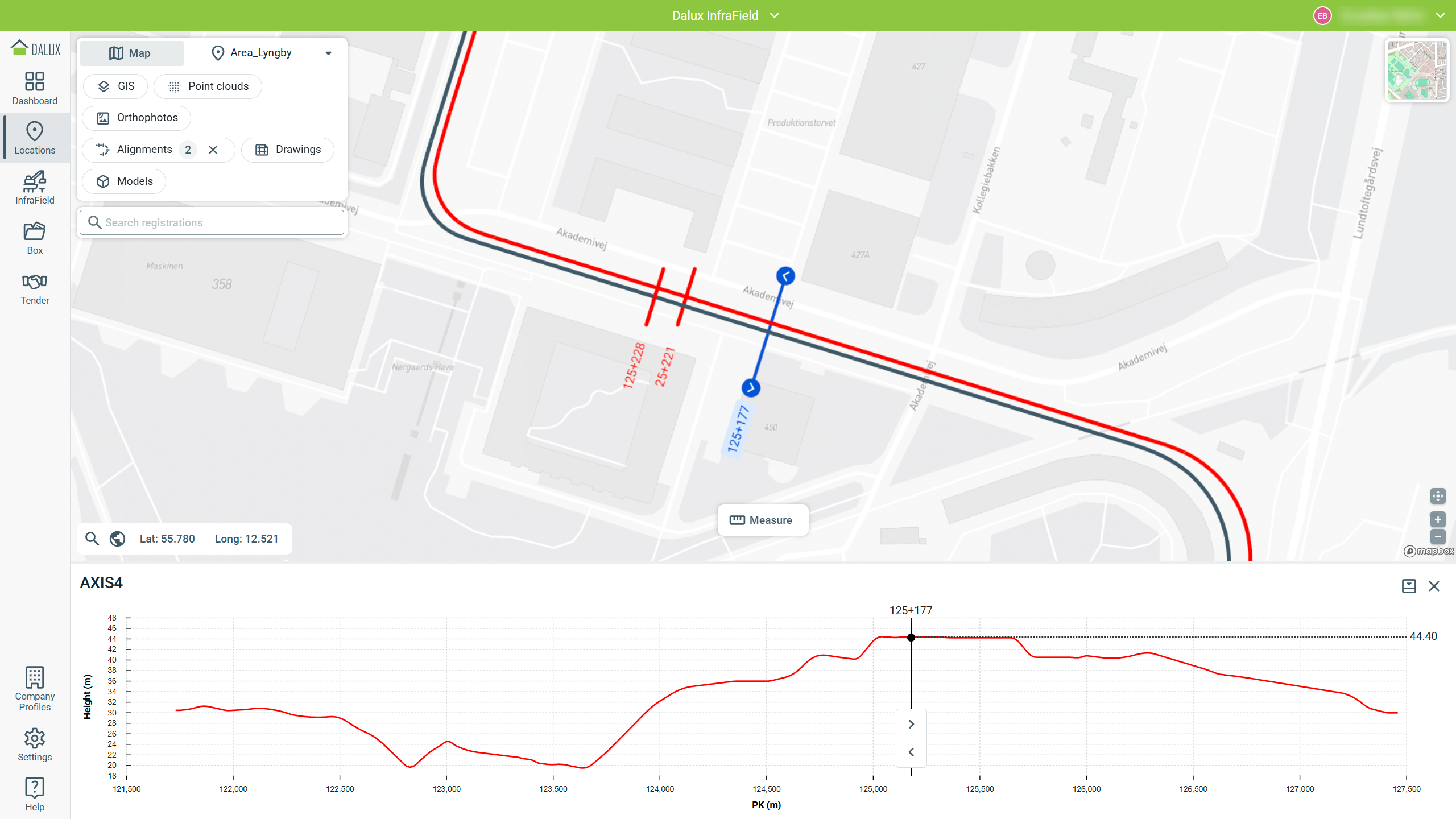

Navigeer langs deze uitlijning met Ctrl + muiswiel of door de stationincrementen (PK) rechts in te voeren.

Om terug te keren naar de kaartweergave, klik op Kaart

Zones

Om één of meer zonelagen te selecteren, gaat u naar het Zones-filter.

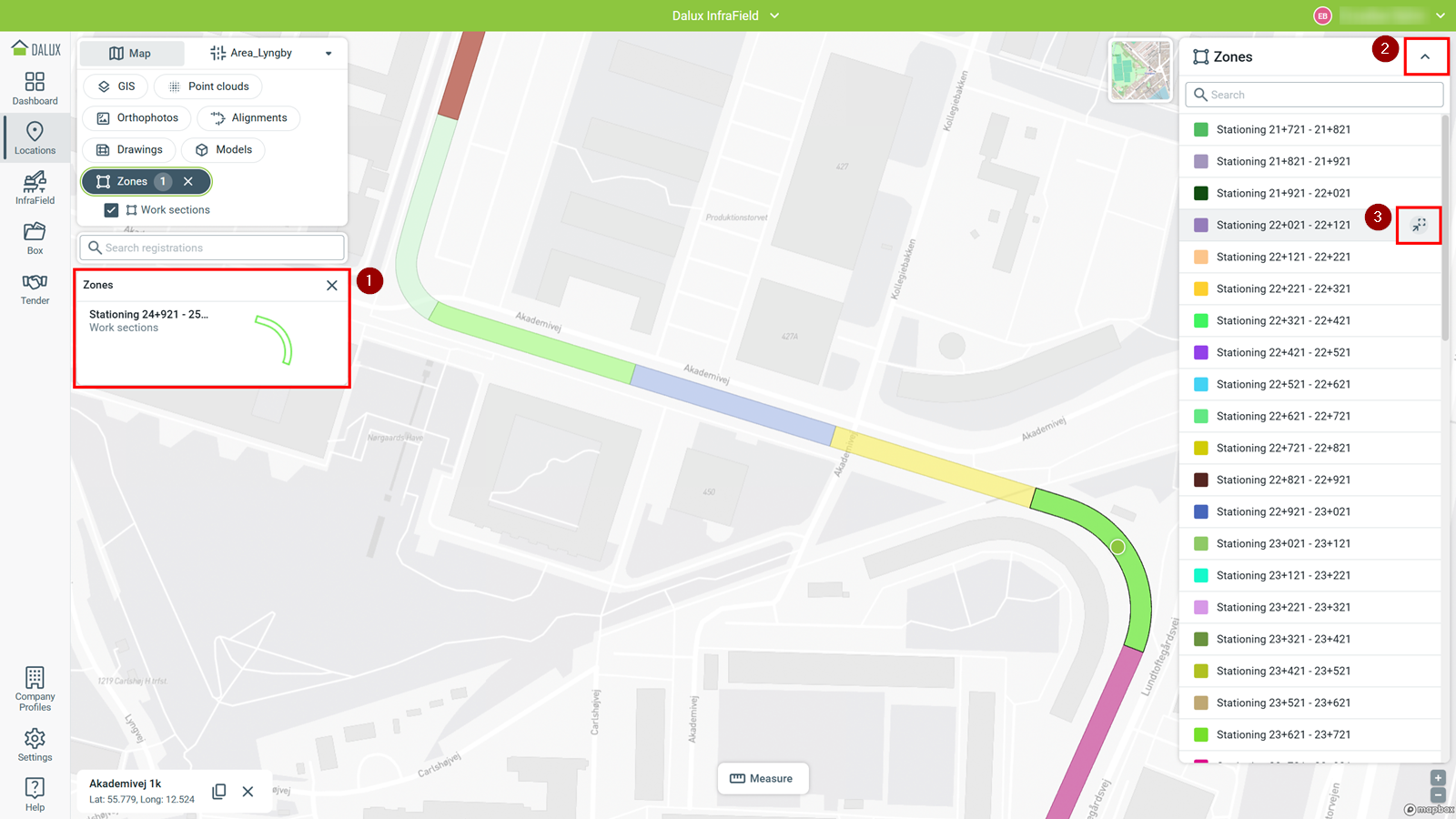

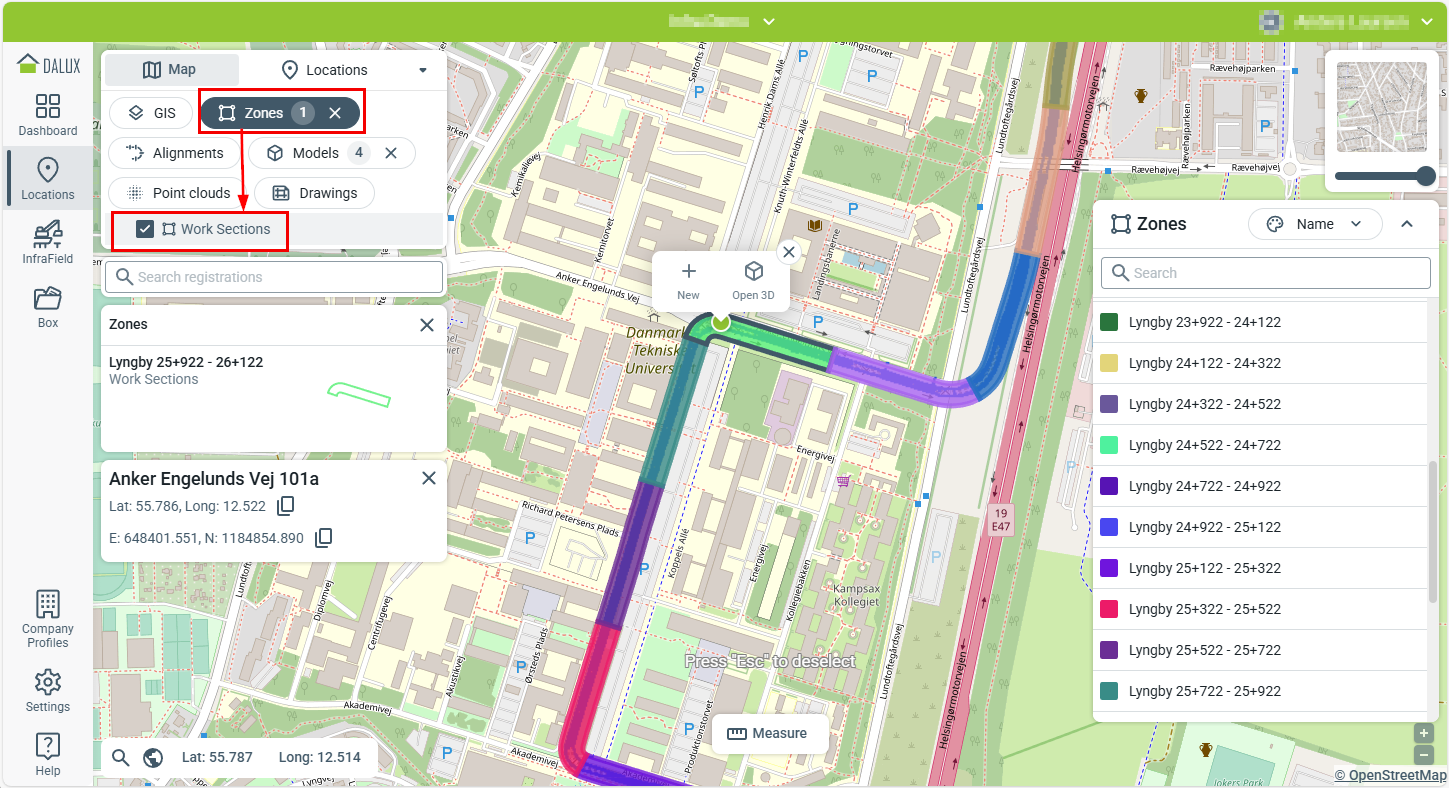

Om informatie en registraties die aan een zone zijn gekoppeld te bekijken, zoals taken en checklists, klikt u op de zone op de kaart of in de lijstweergave. Selecteer vervolgens de miniatuur aan de linkerkant (1) om deze te openen.

Verberg de legenda met (2) indien deze uw zicht belemmert, of gebruik (3) in de lijstweergave om in te zoomen op een zone.

Tekeningen

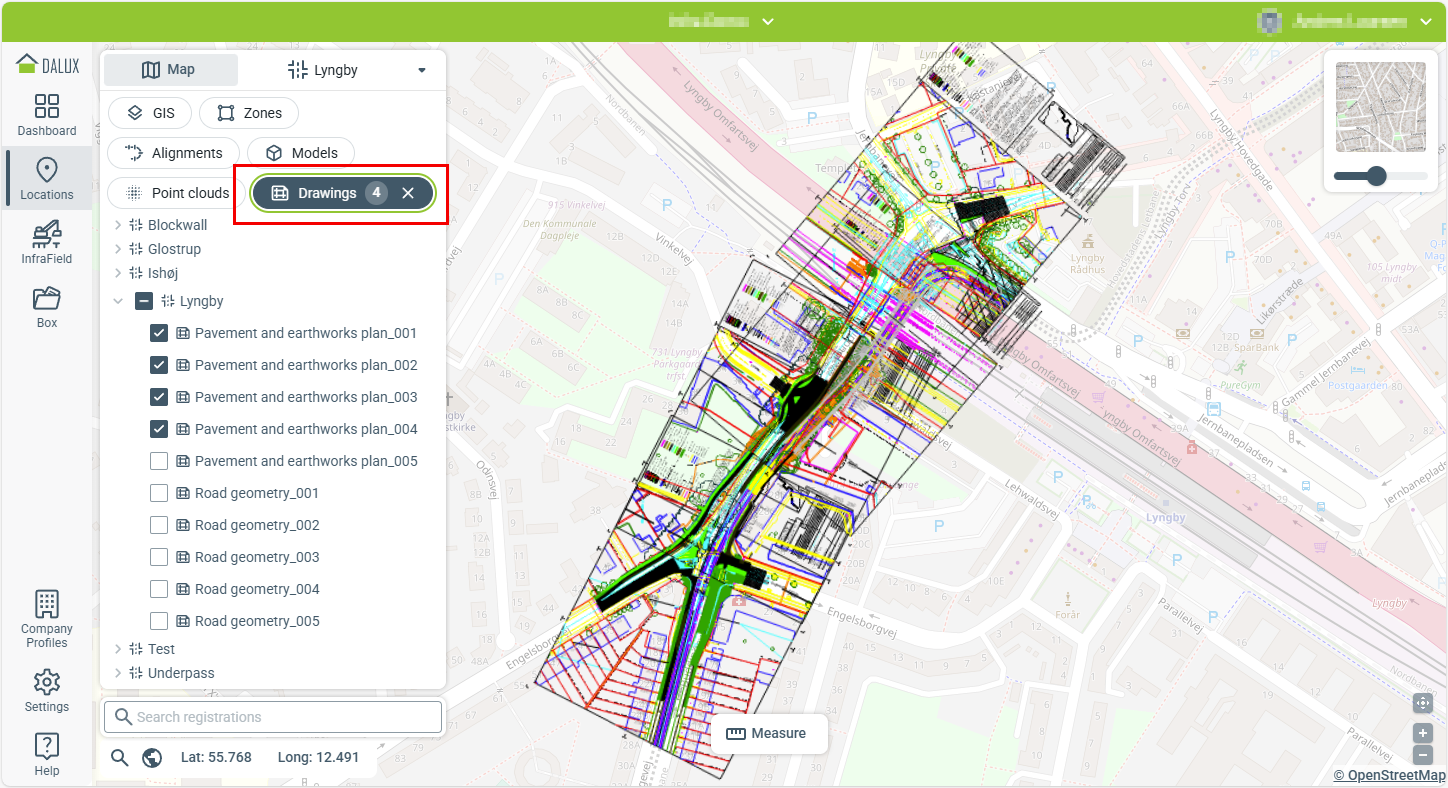

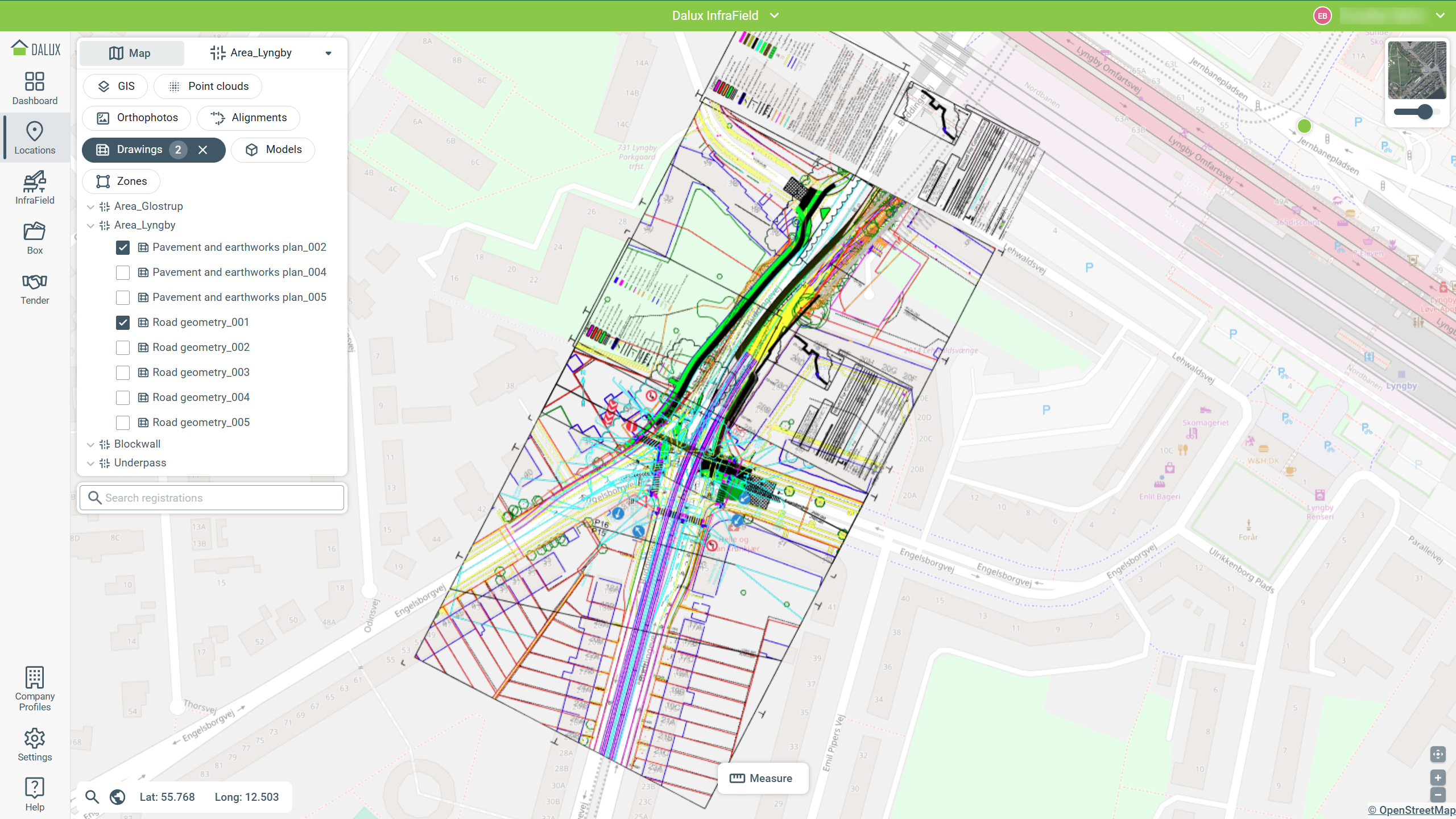

In kaart gebrachte tekeningen van gebieden kunnen bovenop de kaart worden weergegeven. U kunt meerdere tekeningen uit meerdere gebieden selecteren, en de kaartweergave past zich aan tot de omvang van alle geselecteerde tekeningen. Het voorbeeld toont dit in de context van de standaard (kleur)kaart met aangepaste transparantie

Orthofoto's

Orthofoto's kunnen alleen of naast andere gegevens in Locaties worden weergegeven.

U kunt een geselecteerde foto vergelijken met andere uit hetzelfde gebied.

Orthofoto'sSelecteer orthofotoKlik op de foto op de kaartOpen de foto, klik vervolgens op Vergelijk in de nieuwe weergave.

3D-formaten

In deze sectie wordt beschreven hoe gebieden en structuren, Pointclouds en 3D-kaartomgevingen kunnen worden weergegeven en gebruikt in Dalux InfraField, waardoor visualisatie van modellen, terrein en tekeningen in de kaart en in 3D-formaten mogelijk wordt.

Gebieden en structuren

Gebieden en structuren kunnen vergelijkbare soorten gegevens bevatten, zoals modellen, terrein en tekeningen. Ze zijn echter anders gestructureerd en worden in Dalux anders genavigeerd. Structuren worden gebruikt voor gebouwachtige of vaste elementen, terwijl gebieden lineaire infrastructuurprojecten organiseren. Gebieden kunnen terreinmodellen, designmodellen en in kaart gebrachte tekeningen bevatten.

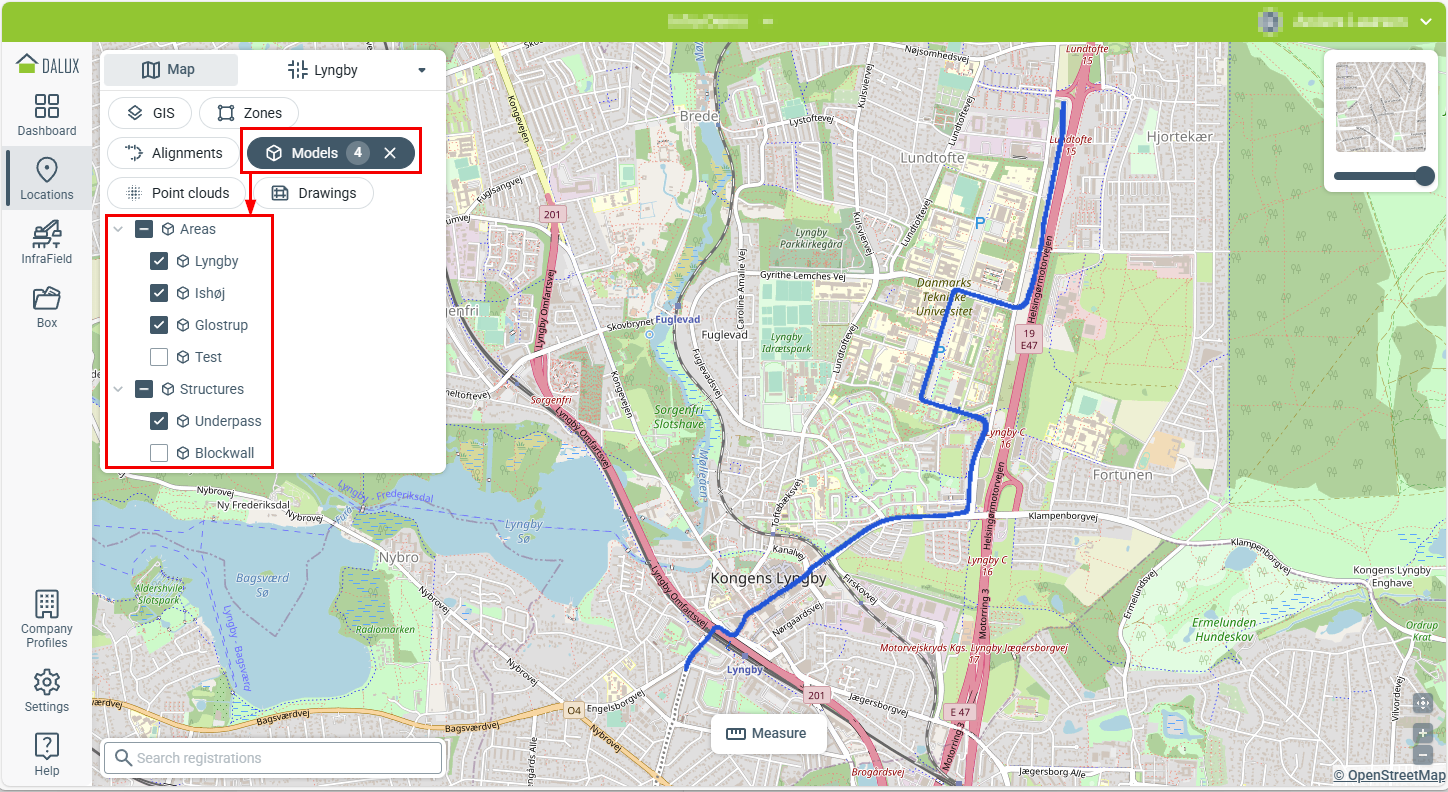

Gebieden worden in de kaartweergave weergegeven wanneer ten minste één BIM-bestand met coördinaten is geüpload, en u kunt het Kaart-menu gebruiken om ze in 3D te bekijken.

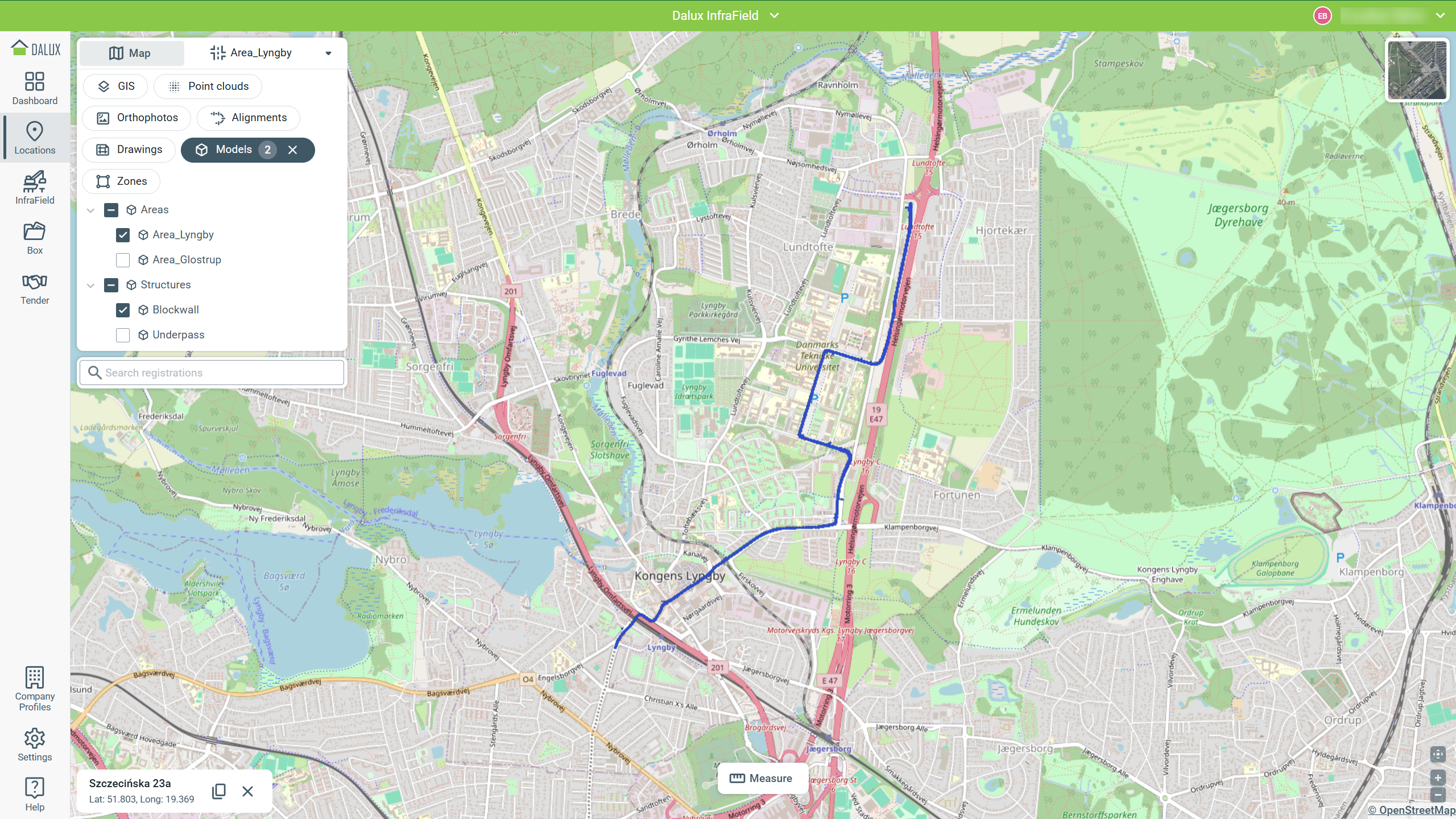

Modellen verschijnen als blauwe footprints op de kaart en tonen altijd de gecombineerde modellen van een gebied of bouwwerk.

Pointclouds

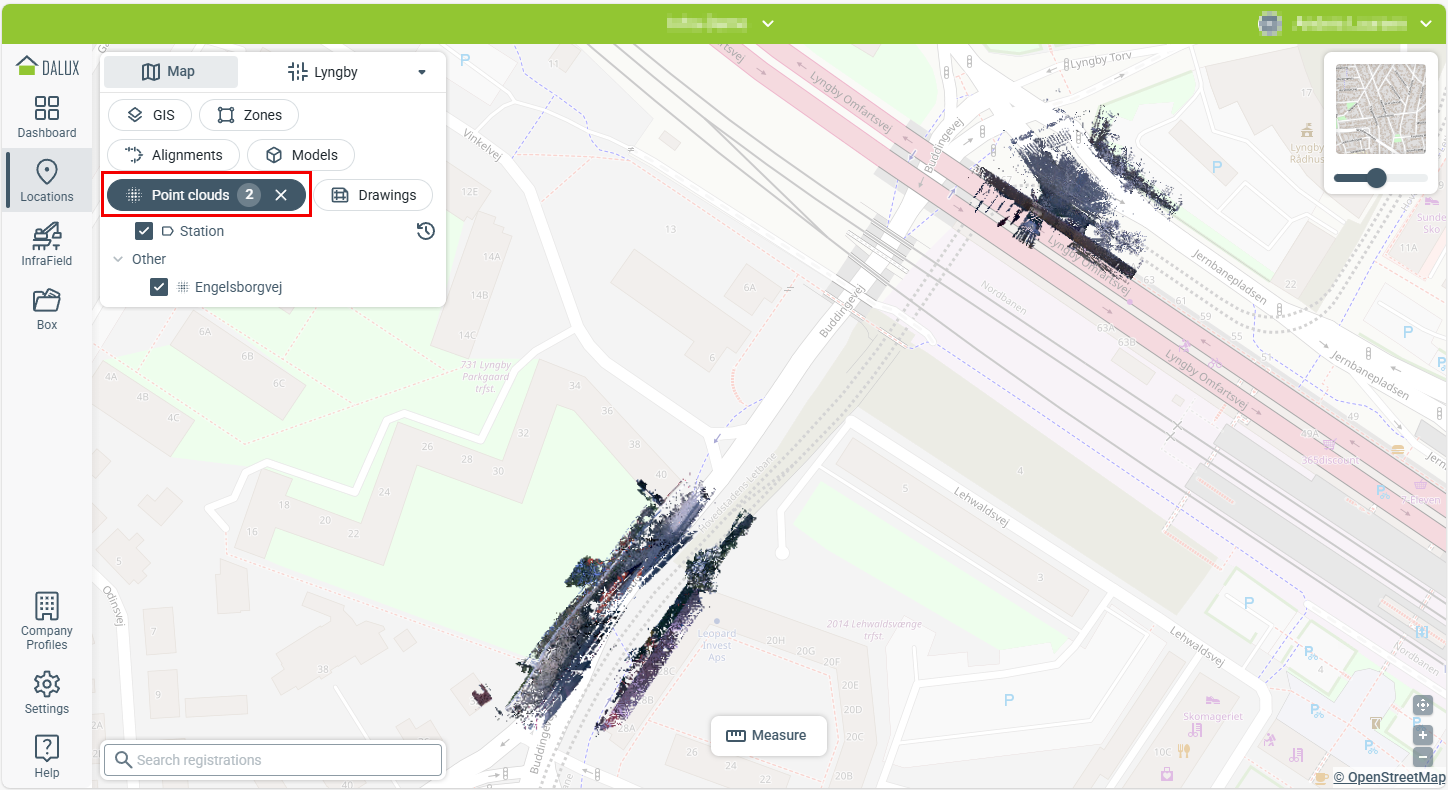

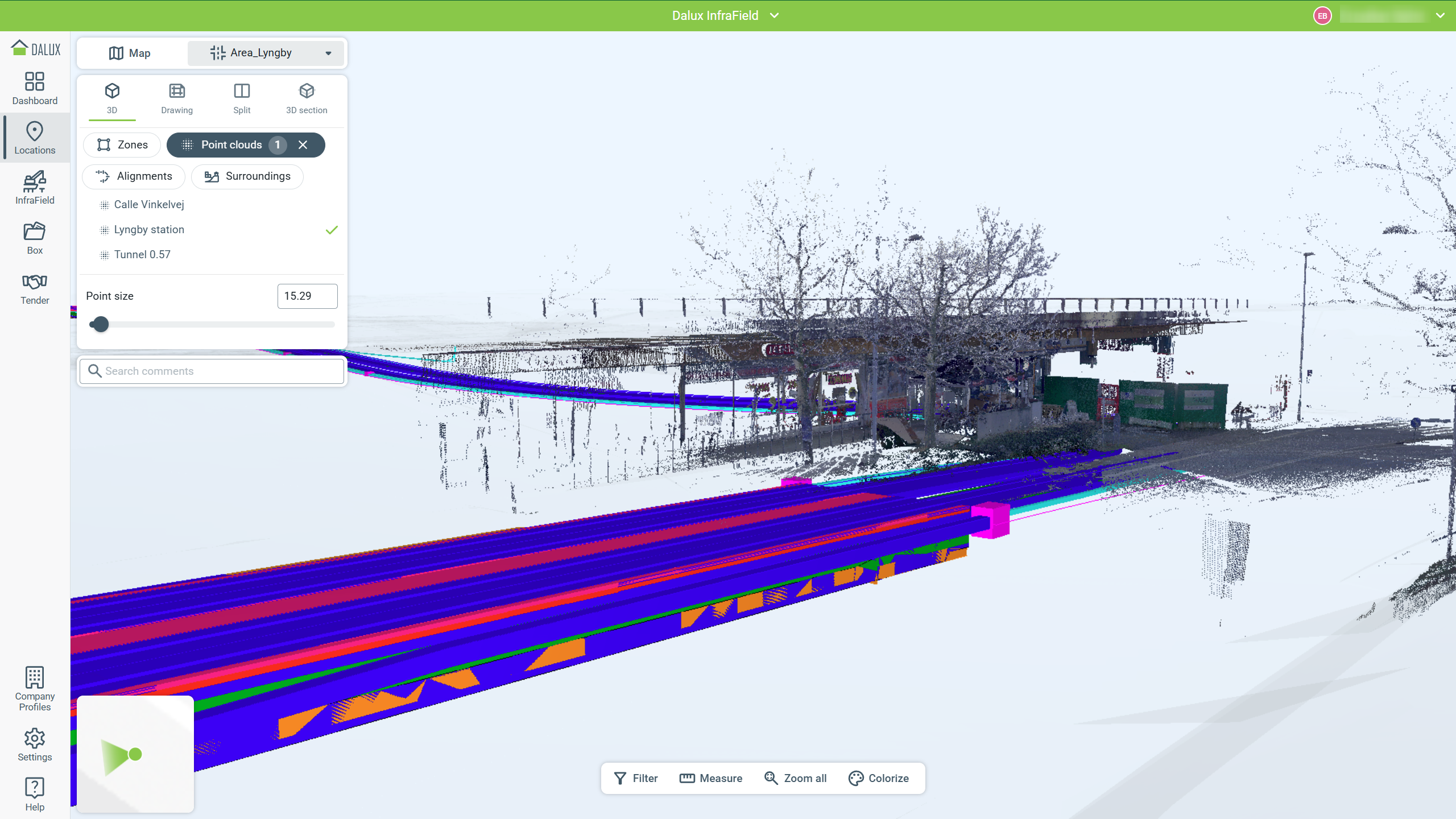

Pointclouds kunnen aan de Kaart worden toegevoegd door ze te selecteren in het Pointclouds-filter. Eenmaal geselecteerd worden ze op de kaart weergegeven.

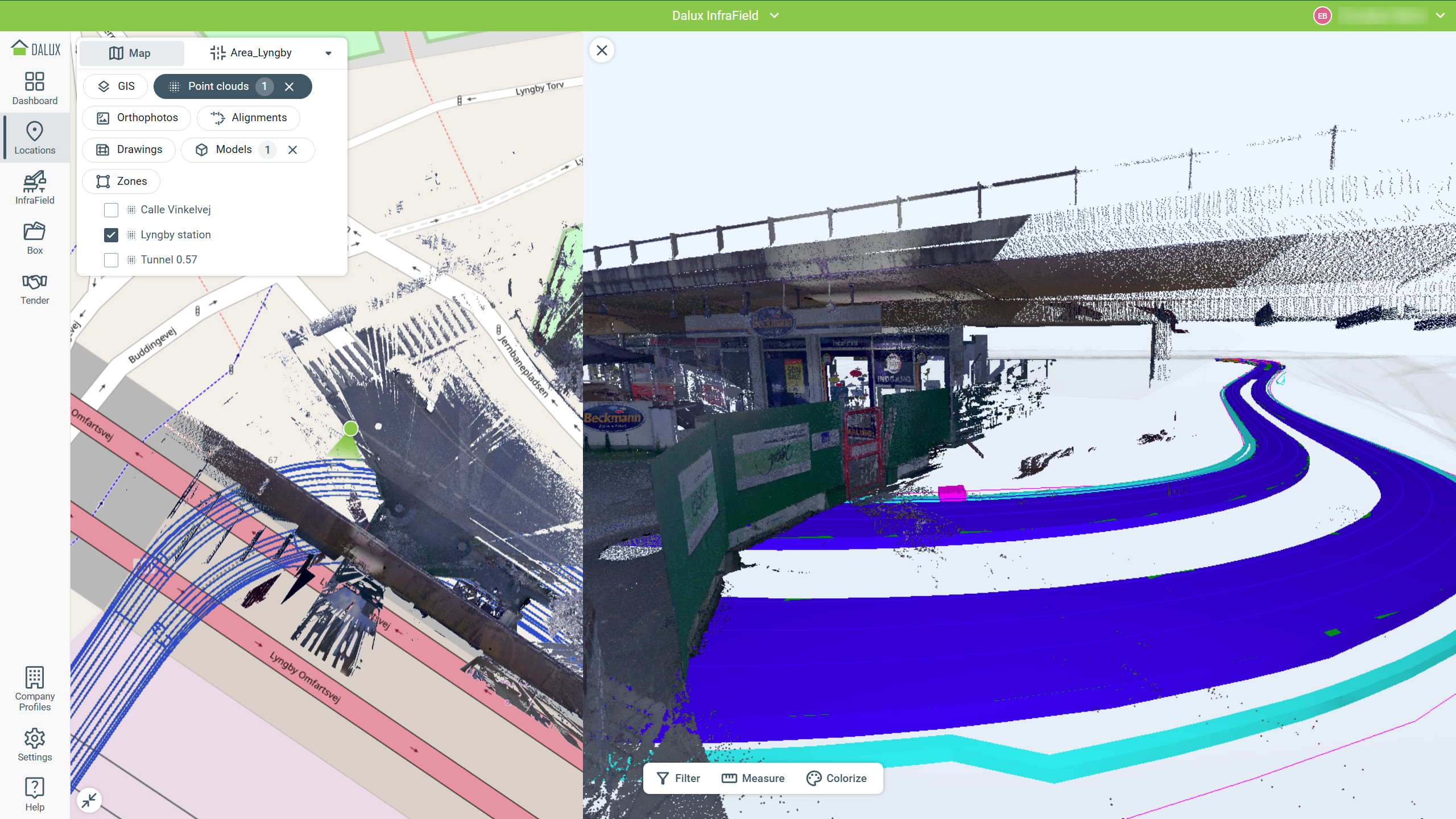

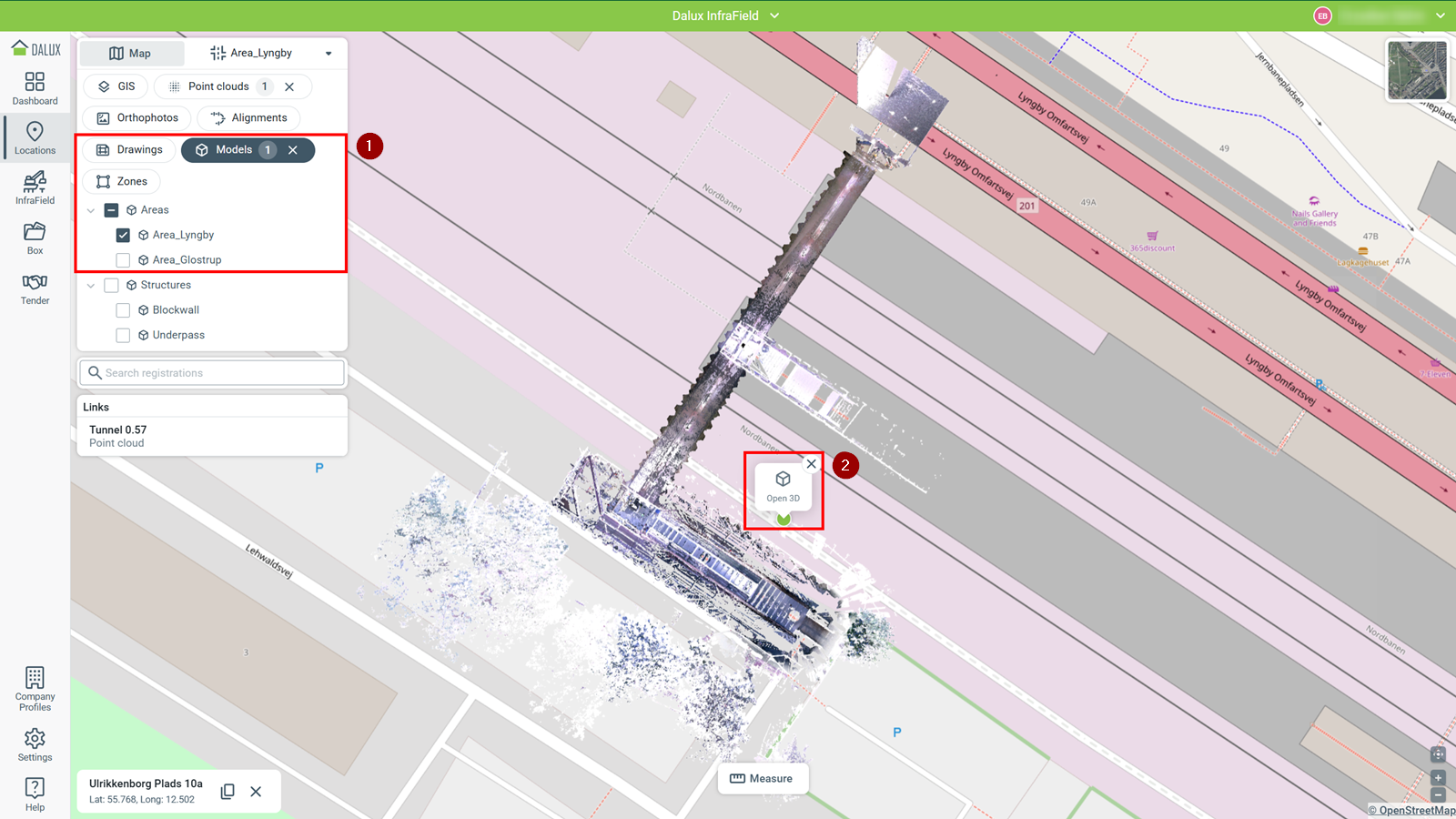

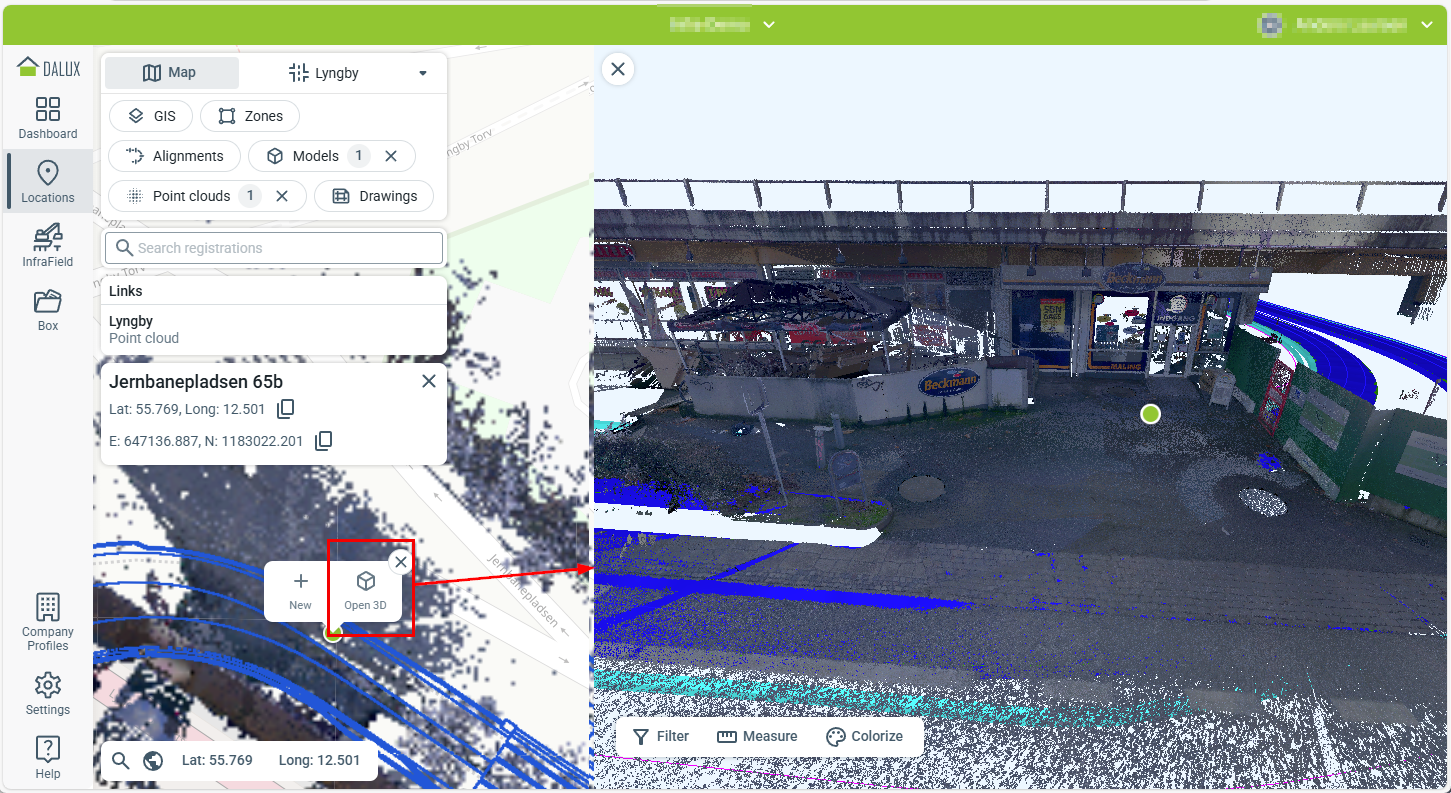

Wanneer Modellen (1) ook is geactiveerd, kun je op de Kaart binnen de Pointcloud klikken en Open 3D (2) selecteren. Dit opent de pointcloud in een gesplitste weergave samen met het model. U moet ten minste één model selecteren om deze optie te gebruiken.

3D-kaartomgeving

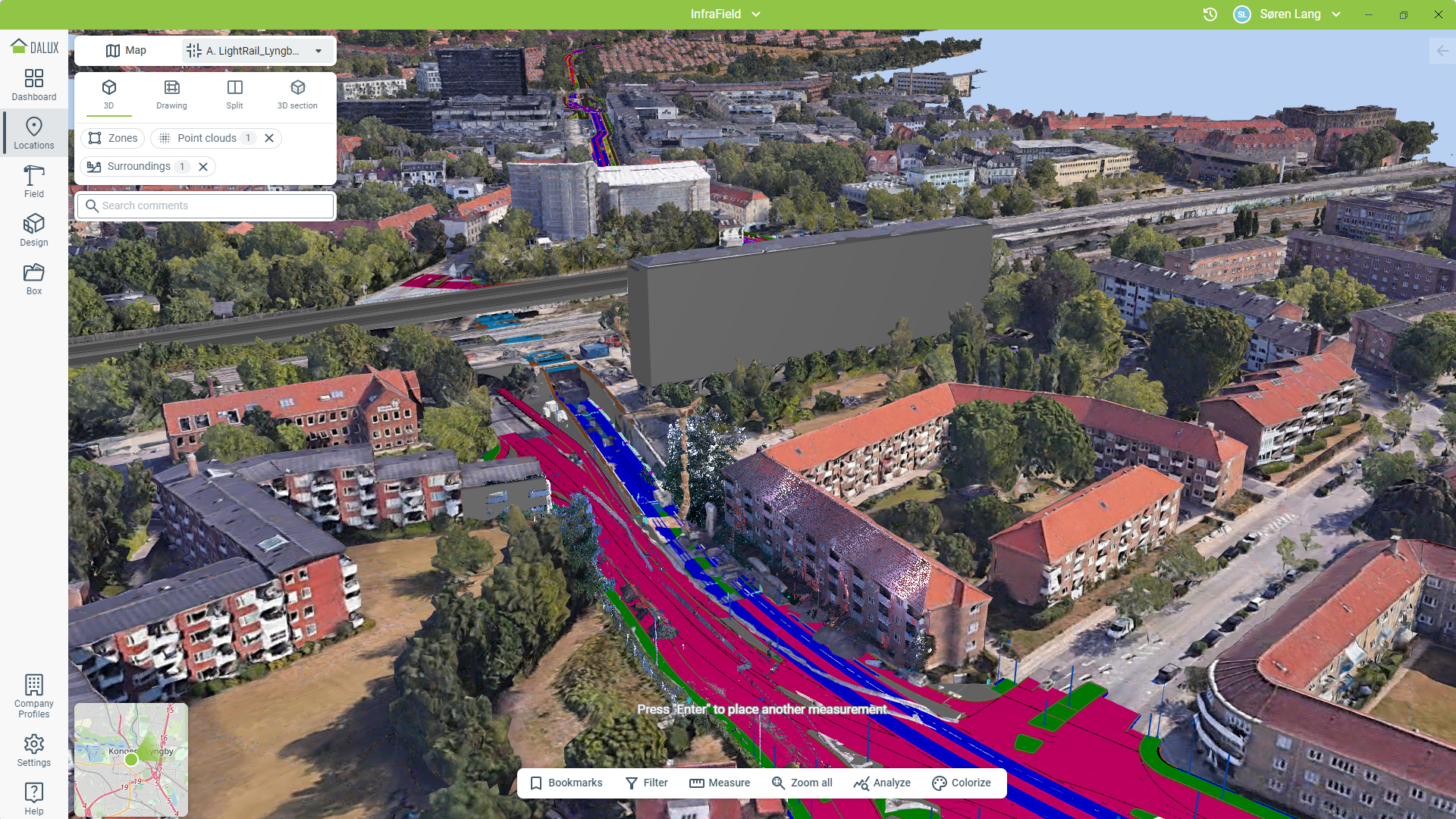

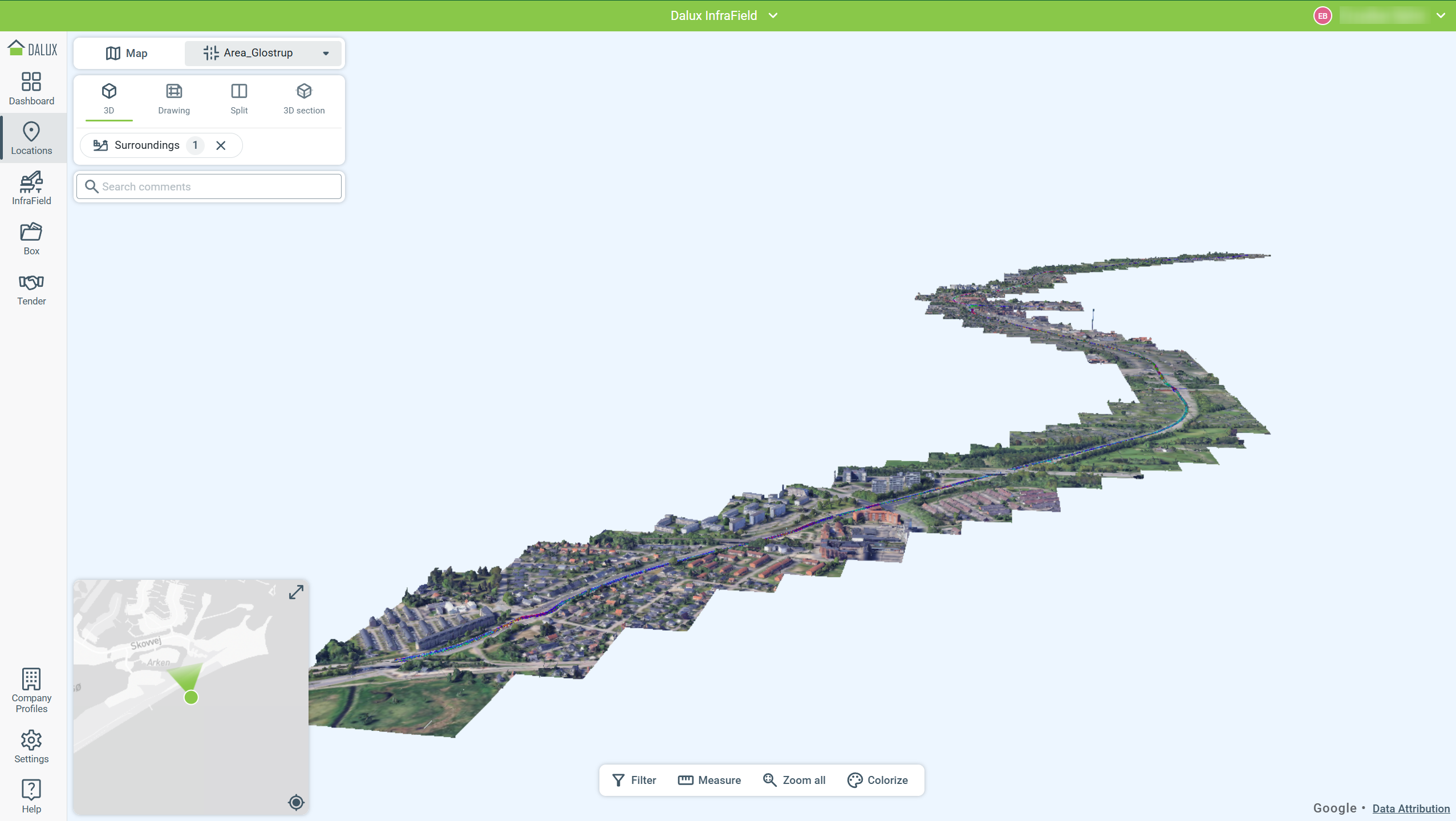

Bekijk uw InfraField Pro-projecten in de context van de echte wereld in 3D, met de 3D-kaart-functie die te vinden is in Omgeving.

Combineer zones, Pointclouds, modellen en 3D-kaarten om een realistische weergave van uw project te krijgen. De 3D-kaart wordt geladen als 3D-geometrie. U kunt meettools gebruiken om afstanden te meten tussen uw model en de 3D-kaart.
