Schade aan ondergrondse nutsleidingen verminderen met GIS

Schade aan leidingen tijdens de bouw ontstaat vaak doordat actuele informatie over nutsvoorzieningen de teams op de bouwplaats niet bereikt.

Dalux InfraField brengt deze informatie samen in één mobiel toegankelijk platform, biedt realtime zichtbaarheid en verbetert de veiligheid, coördinatie en efficiëntie op de bouwplaats.

De uitdaging

Schade aan leidingen, zoals het per ongeluk raken van ondergrondse gas-, water- of elektriciteitsleidingen, kan optreden omdat belangrijke informatie over nutsvoorzieningen vaak verspreid staat over 2D-tekeningen, pdf's en kantoor-GIS-systemen. Field-teams hebben mogelijk geen realtime toegang tot deze informatie en moeten soms vertrouwen op verouderde 'as-built'-processen of aparte 'permit to dig'-processen.

Dit kan resulteren in herhaalde schade, projectvertragingen en veiligheidsissues.

Hoe Dalux InfraField het oplost

Met Dalux InfraField kunnen bouwteams GIS-gegevens direct in het veld benaderen met een mobiel apparaat, waardoor het eenvoudiger wordt om informatie over nutsvoorzieningen uit meerdere bronnen te verzamelen en te organiseren in gestructureerde GIS-lagen.

U kunt een gedeeld coördinatiesysteem instellen om alle datasets nauwkeurig uit te lijnen, en mobiele toegang stelt teams op locatie in staat lagen te filteren, nutsvoorzieningen te selecteren en belangrijke details zoals diepte, materiaal en eigendom in realtime te bekijken.

GIS-lagen kunnen ook worden verbonden met digitale taken, zoals 'permit to dig'-workflows, wat helpt bij het automatiseren en verbeteren van gegevensvastlegging tijdens projectwerk. Deze methode zet traditionele, kantoorgebaseerde bestanden om in een mobielvriendelijke digitale kaart over nutsvoorzieningen die iedereen op locatie kan gebruiken.

Het resultaat

• Verminder schade aan ondergrondse kabels en verbeter de veiligheid met live toegang tot geverifieerde ondergrondse data, zodat iedereen dezelfde informatie gebruikt en een omgeving zonder schade aan leidingen wordt ondersteund.
• Versnel 'permit to dig'-goedkeuringen met geautomatiseerde, geo-getagde workflows voor nauwkeurigere veldgegevens.
• Verbeter de coördinatie met realtime-updates, zodat landmeters en site teams gedurende het project op één lijn blijven.

Integratie van GIS in InfraField

Dalux InfraField helpt statische GIS-kantoordata omzetten in een hulpmiddel op locatie dat voor iedereen in het project is gesynchroniseerd.

Om informatie makkelijker te gebruiken in het veld is het nuttig GIS-informatie van verschillende bronnen samen te brengen, zoals nutsbedrijven, oudere onderzoeken en nieuwe GIS-systemen, allemaal op één plek binnen het project.

Wanneer datalagen op een duidelijke en logische manier zijn georganiseerd, verandert ruwe kaartdata in een overzichtelijke, gebruiksvriendelijke digitale kaart. Dit stelt Field-teams in staat snel ondergrondse risico's op te zoeken, specifieke diensten te beheren en gerelateerde informatie direct op hun mobiele apparaten te bekijken, zonder dat daar geavanceerde GIS-vaardigheden voor nodig zijn.

Deze benadering zorgt er ook voor dat legacy-leidingen, vezelkabels en hoogspanningslijnen, die mogelijk ontbreken in nieuwe Design BIM-modellen, als een kaartlaag worden weergegeven.

GIS-gegevens in InfraField worden als afzonderlijke bestanden geïmporteerd, en het wordt aanbevolen de data eerst naar Dalux Box te uploaden en deze vervolgens te koppelen aan de relevante locaties. Het gebruik van Box maakt versiebeheer en distributie eenvoudiger.

U kunt dit artikel lezen om te leren hoe u een GIS-bestand aan uw project toevoegt: Hoe GIS en LANDXML instellen

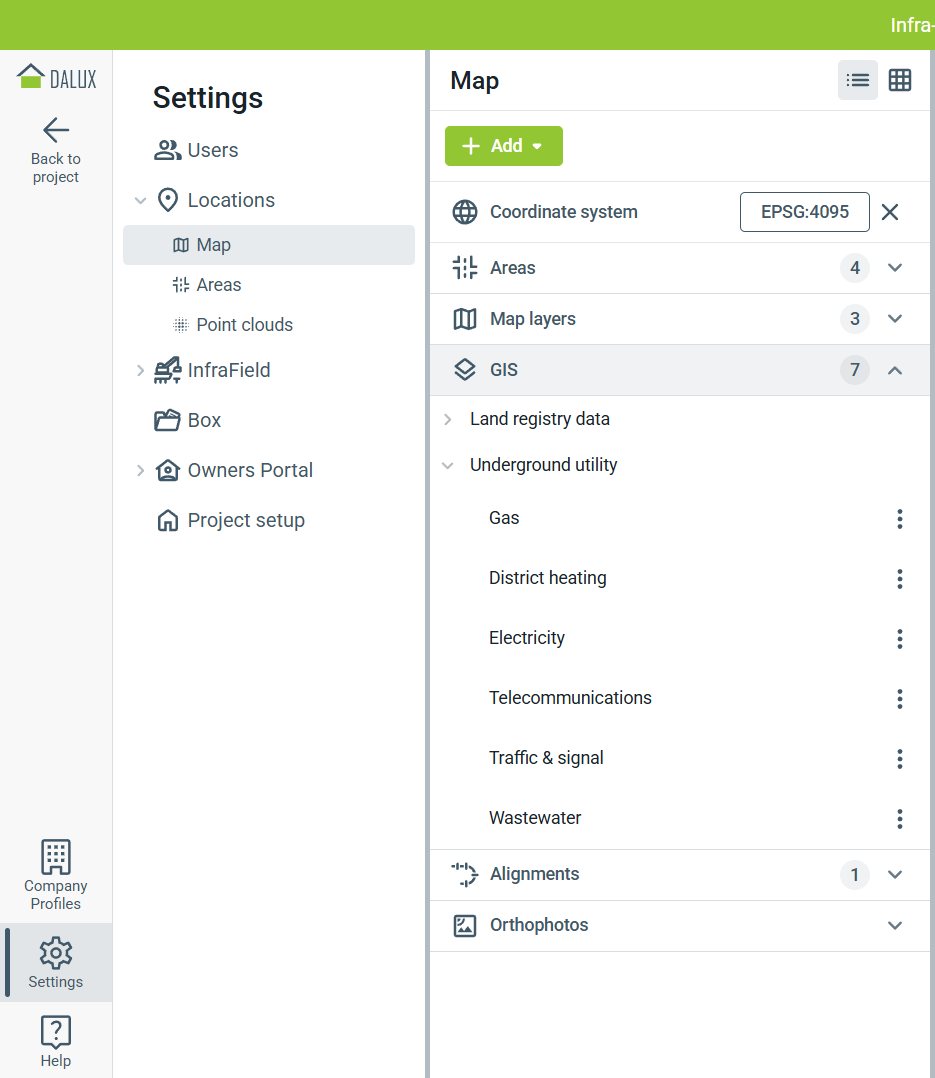

GIS-gegevens kunnen worden georganiseerd in onderscheidende groepen, zodat gebruikers eenvoudig kunnen filteren en alleen de gegevens kunnen bekijken die ze nodig hebben.

Teams op locatie kunnen eenvoudig de informatie vinden die ze nodig hebben zonder te hoeven zoeken door te veel gegevens.

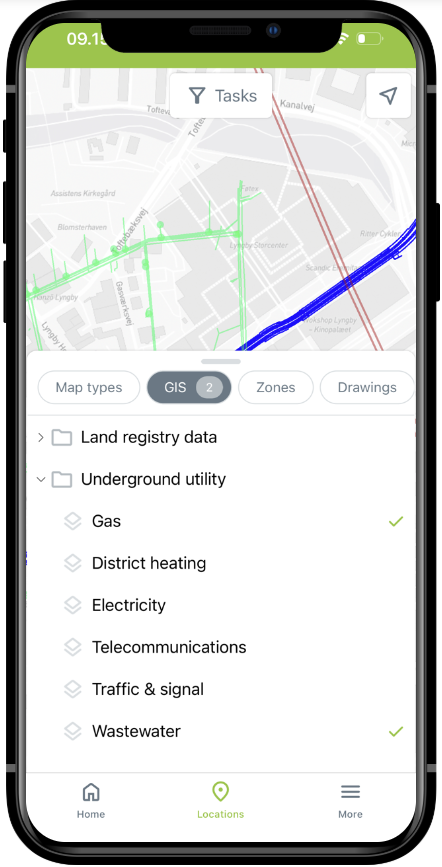

Als u informatie uit meerdere lagen tegelijk wilt bekijken, kunt u meerdere lagen tegelijkertijd inschakelen.

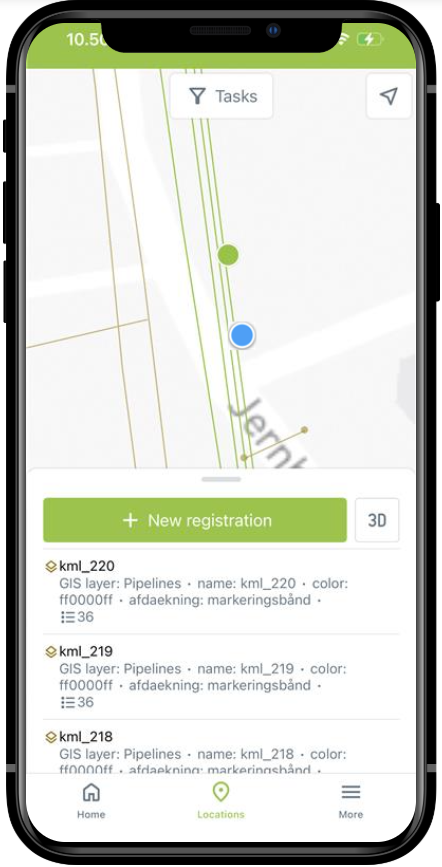

In tegenstelling tot een PDF stellen deze lagen teams op locatie in staat rechtstreeks met de GIS-gegevens te interageren en aanvullende details zoals materiaal, diepte en eigenaar direct op de kaart te bekijken. GIS in InfraField is ook direct geïntegreerd in de kaartweergave en kan naast modellen, zones, uitlijningen en tekeningen worden weergegeven.

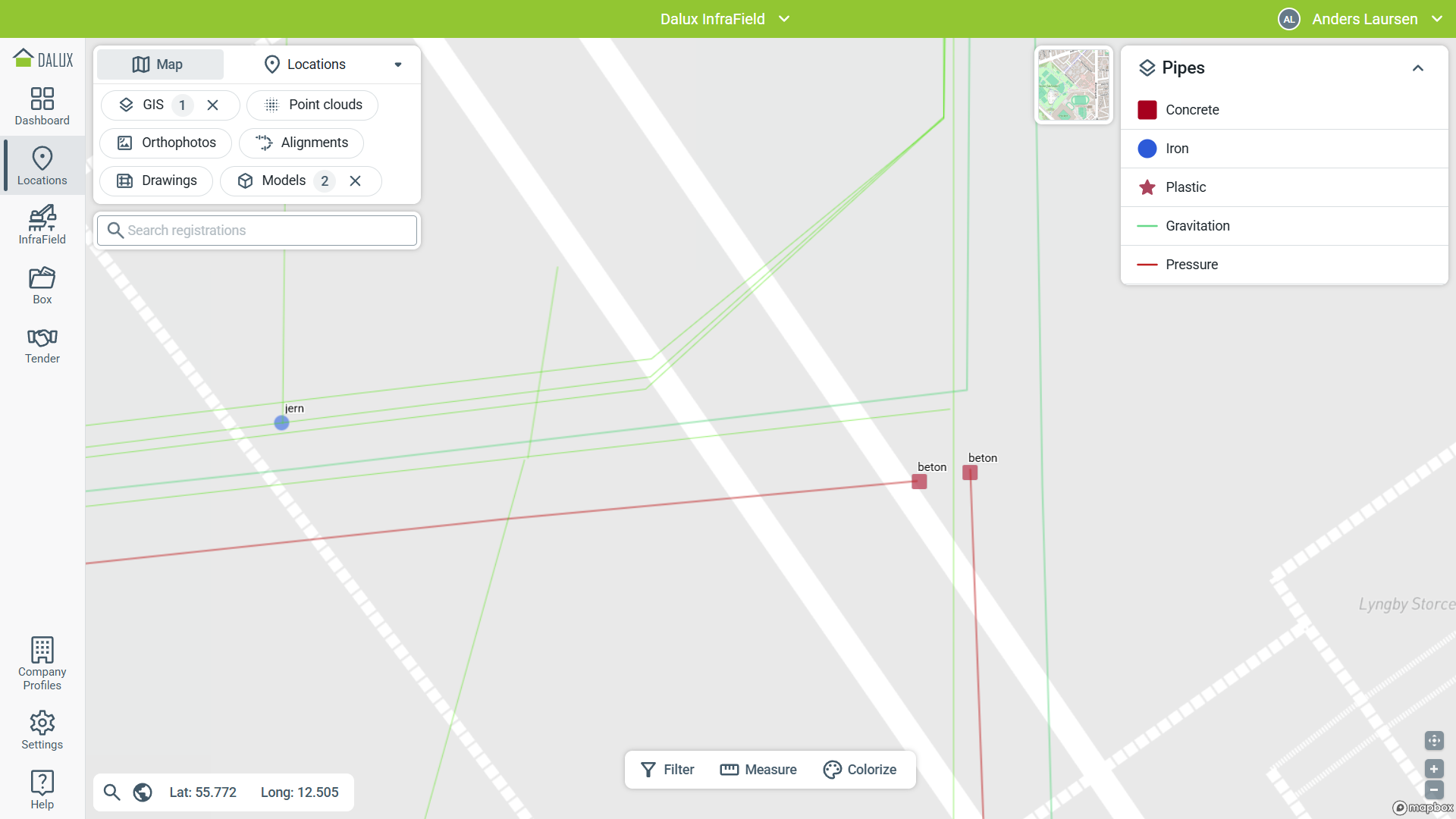

Projectbeheerders kunnen beslissen welke GIS-gegevens standaard moeten worden getoond en de GIS-styling aanpassen om een consistente weergave voor iedereen te garanderen.

Dit voorziet teams op locatie van duidelijke, actuele, interactieve gegevens in de context die ze nodig hebben.

Als uw GIS-gegevens in één groot bestand staan en u de gegevens niet gemakkelijk kunt scheiden, kunt u de inhoud stylen om duidelijk te onderscheiden wat wat is.

Lees dit gedeelte om te leren hoe u de GIS-gegevens kunt opmaken: Hoe u GIS en LANDXML instelt.

GIS-gegevens verbinden met registraties

Door GIS-gegevens rechtstreeks te koppelen aan taken in Dalux kunnen relevante informatie automatisch worden ingevuld, waardoor handmatige invoerfouten worden geëlimineerd en het aanmaken van taken aanzienlijk wordt versneld.

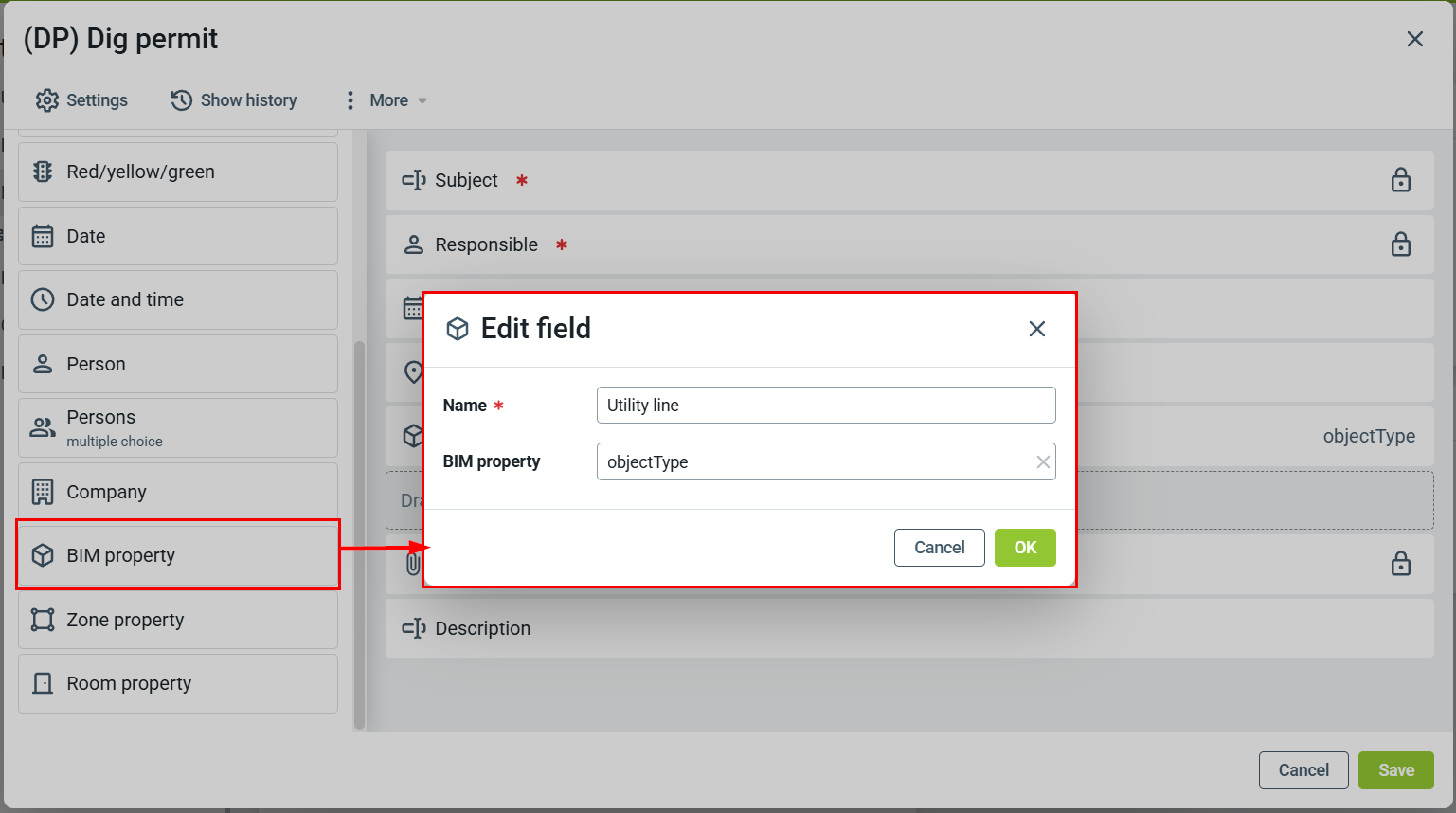

Als Dalux-beheerder kunt u een specifiek BIM-dataveld configureren dat gegevens uit de GIS-laag extraheert.

Lees dit artikel om te leren hoe u een taaksjabloon aan het project toevoegt: Hoe Taken instellen.

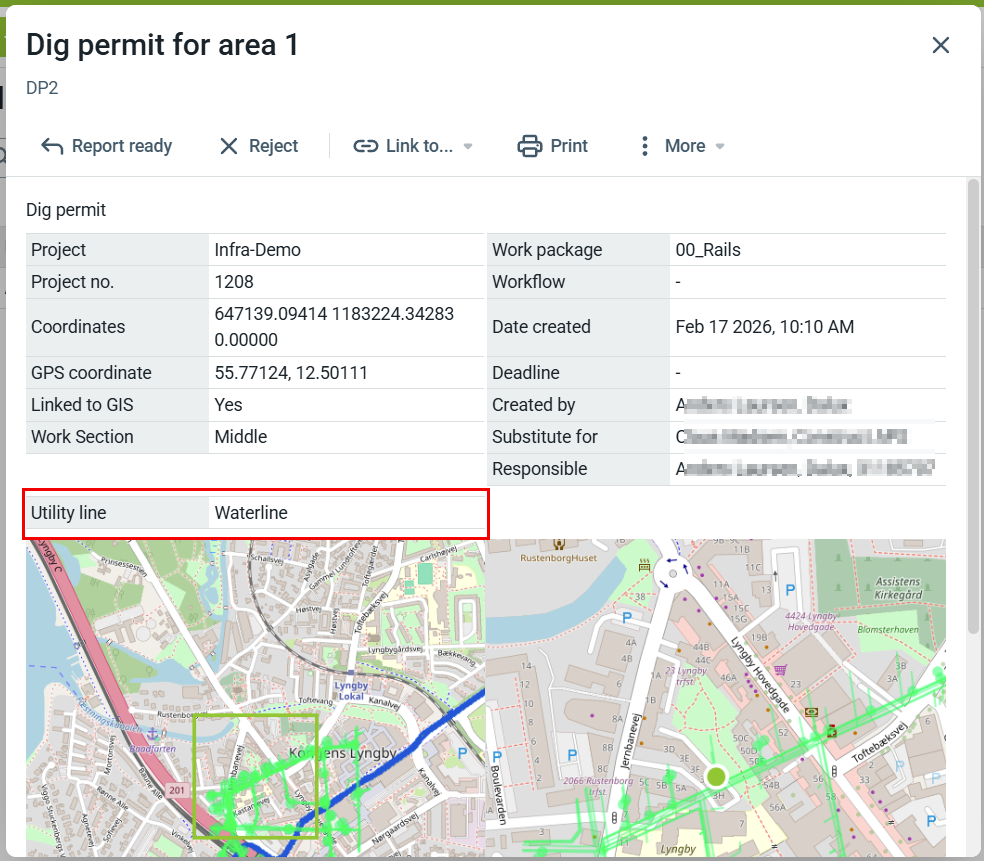

Wanneer een gebruiker een taak aanmaakt en een GIS-laag selecteert in Dalux, wordt de gerelateerde informatie automatisch in de juiste velden ingevuld, wat helpt handmatige invoer te minimaliseren.

Van statische kaarten naar bruikbare gegevens op locatie

Dalux InfraField zet statische GIS-kantoordata om in een interactieve tool op locatie die nutsinformatie verbindt met taken, goedkeuringen en dagelijkse werkzaamheden.

• Betrouwbare gevarenbeheersing: GIS-lagen geven Field-teams consistente, actuele nutsinformatie, verminderen schade aan ondergrondse leidingen en verbeteren de veiligheid
• Verbeterde coördinatie: Mobiele toegang en realtime-updates houden landmeters, ploegen en site-teams gedurende het project op één lijn
• Snellere, transparante goedkeuringen: Permit to dig-workflows zijn geo-getagd en geïntegreerd met GIS-gegevens, waardoor handmatige fouten worden verminderd en veldgoedkeuringen worden versneld
