Grondverzetplanning en doorsnede- en vullingsbeheer

Bij grondverzetplanning in spoor- en wegprojecten worden vaak verouderde terreinmodellen gebruikt en worden handmatige updates gedeeld via e-mail of mappen. Aangezien de omstandigheden snel veranderen, kan dit discrepanties veroorzaken tussen designplannen en de werkelijke omstandigheden, wat leidt tot onnauwkeurige quantity-berekeningen en projectvertragingen.

Dalux InfraField maakt continue updates van terreinmodellen mogelijk, waardoor teams het huidige terrein kunnen vergelijken met geplande oppervlakken op een gedeeld platform. Dit houdt de grondverzetplanning nauwkeurig en transparant.

De uitdaging

In traditionele projecten worden grondverzetvolumes afgeleid uit meerdere afzonderlijke gegevensbronnen:

• Designmodellen en uitlijningsbestanden
• Periodieke terreinmodellen
• PDF-secties en profielen
• Excel-gebaseerde volumeoverzichten

Deze informatie wordt vaak gedeeld via e-mail, gedeelde mappen en afgedrukte tekeningen, waarbij updates handmatig worden uitgevoerd. Als gevolg hiervan kunnen teams verouderde terreingegevens gebruiken, beperkt inzicht hebben in wijzigingen, vertrouwen op inconsistente hoeveelheidsinschattingen en volumeverschillen laat in het proces ontdekken. Dit kan leiden tot onzekerheid in de grondverzetplanning en de toewijzing van middelen naarmate de graafwerkzaamheden vorderen.

Hoe Dalux InfraField het oplost

Dalux InfraField biedt een gecentraliseerd systeem voor het opslaan en beheren van terreinmodellen en referentieoppervlakken.

Bijgewerkte surveygegevens dienen als de belangrijkste bron voor het opnieuw berekenen van quantities gedurende het project.

Dit zorgt voor nauwkeurigere doorsnede- en vullingsberekeningen, snellere detectie van afwijkingen en betere planning van machines, transport en materiaalgebruik.

Planningsteams beginnen met het importeren van essentiële datasets voor quantity-berekeningen:

• Bestaand terreinmodel
• Design- en formatieoppervlakken
• Uitlijningen

Alle datasets worden bewaard in één gecoördineerde omgeving, waardoor de noodzaak voor afzonderlijke bestandsystemen wordt verminderd en wordt gegarandeerd dat berekeningen consistente en goedgekeurde gegevens gebruiken.

Het resultaat

Met Dalux InfraField krijgt u:

• Gecentraliseerde terreinmodellen en planningsgegevens helpen infrastructuurprojecten overstappen van incidentele documentgebaseerde planning naar continu digitaal beheer.
• De nauwkeurigheid verbetert en de planningsbetrouwbaarheid neemt toe voor graaf- en grondverzetactiviteiten.
• Het risico op onverwachte volumewijzigingen wordt verminderd, waardoor een gestructureerde en schaalbare basis ontstaat voor beter voorspelbaar grondverzetbeheer in spoor- en wegprojecten.

Het berekenen van doorsnede en vulling voor grondverzet

Met de Quantities-functie in Dalux InfraField berekent de field engineer doorsnede en vulling door het bestaande terrein te vergelijken met het formatieniveau.

Dit gebeurt door in Dalux oppervlakken aan te maken op basis van:

• het bestaande terrein (gebaseerd op surveygegevens)
• het formatieniveau (het beoogde uiteindelijke niveau van het grondverzet)

Het formatieniveau kan worden geïmporteerd als een terreinmodel indien beschikbaar, of worden gegenereerd door BIM-elementen van uw Design-model te selecteren.

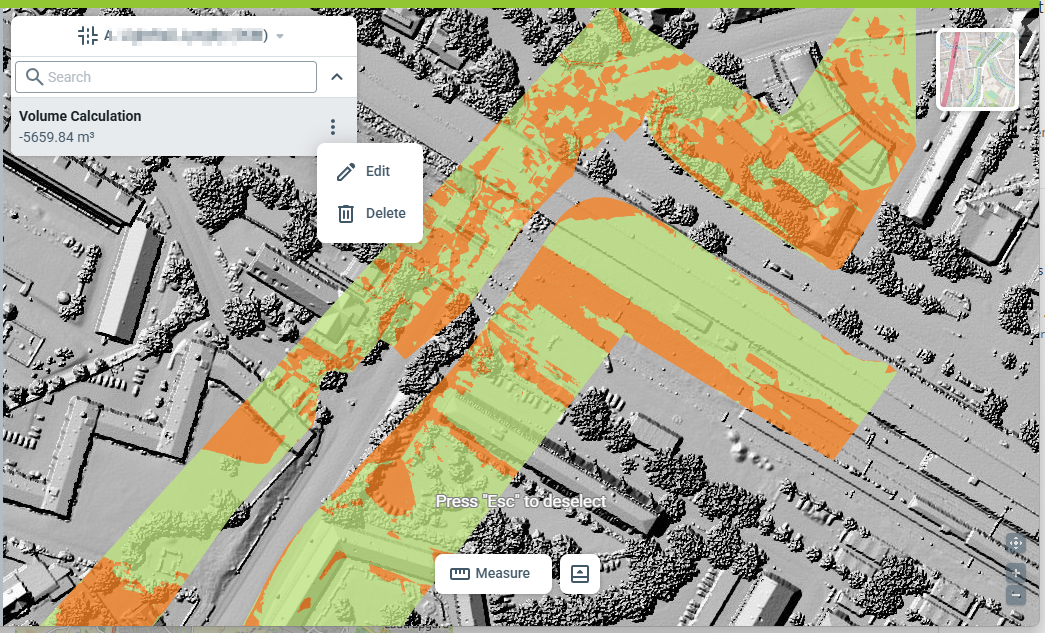

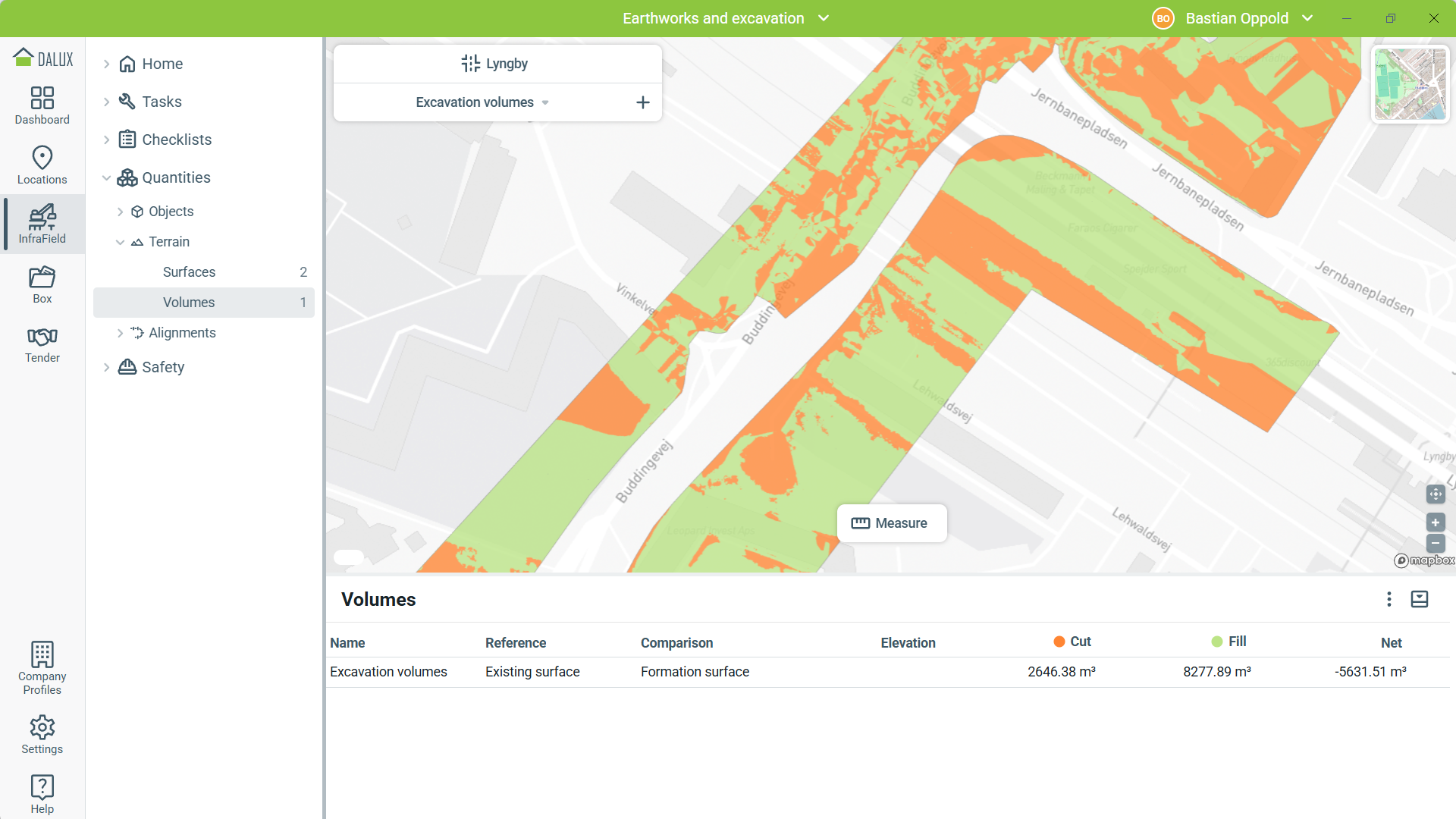

Dalux vergelijkt de twee oppervlakken en toont een duidelijk overzicht van doorsnede- en vullingsvolumes voor het geselecteerde projectgebied. Dit helpt site engineers snel de algehele behoeften aan graafwerk en ophoging te zien.

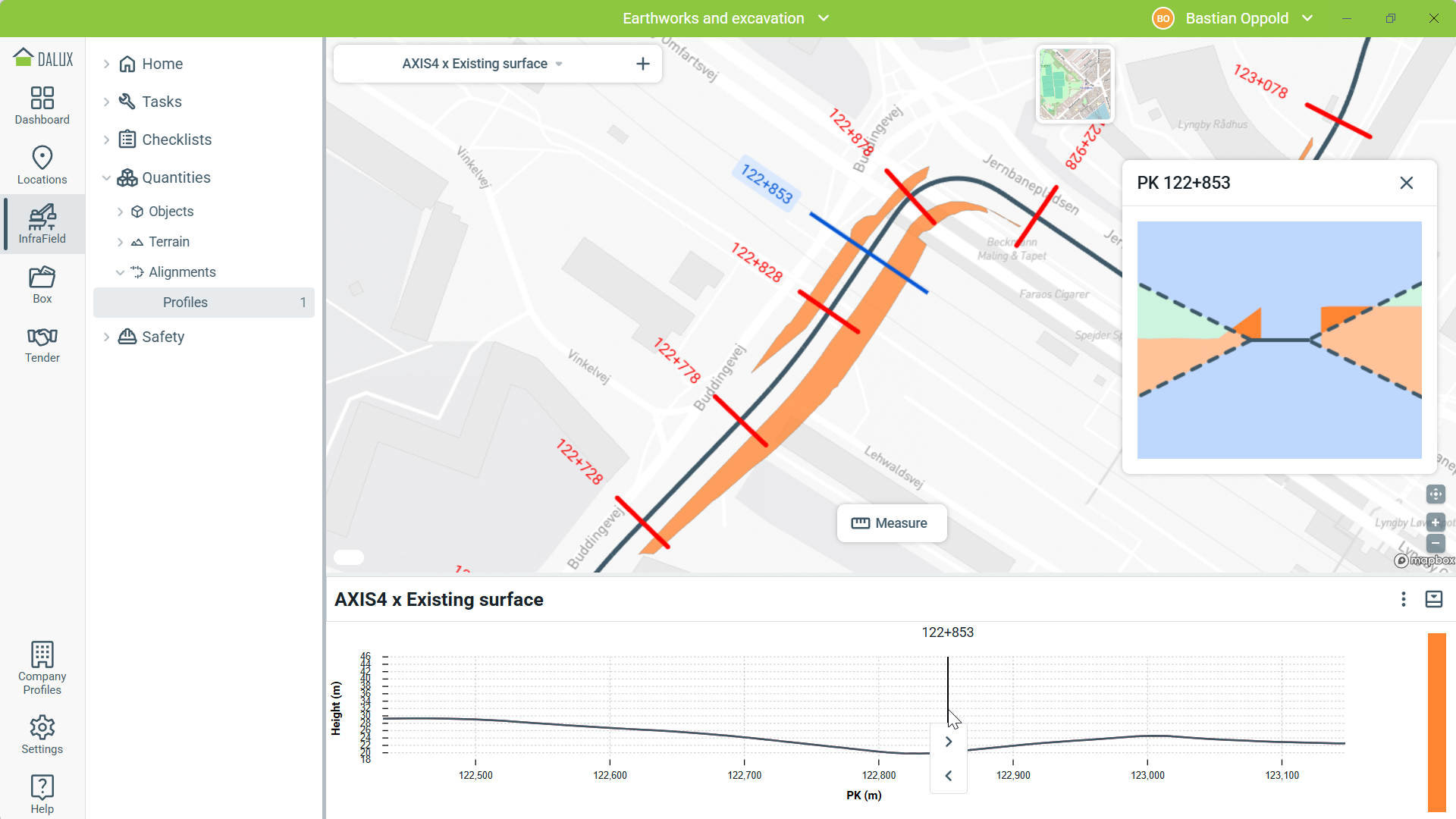

Uitlijningsgegevens kunnen worden gecombineerd met terreingegevens om een profielberekening aan te maken.

Het profiel visualiseert doorsnede en vulling langs de stationering en kan taluds voor doorsnede of vulling bevatten, wat een duidelijk overzicht geeft van waar graafwerk of ophoging vereist is.

Dit ondersteunt gefaseerde planning, toewijzing van middelen en productiecontrole langs de corridor.

Je vindt stapsgewijze instructies over hoe je Quantities gebruikt in dit artikel: Hoe Quantities in InfraField te gebruiken

Lopende vergelijking van terrein en Design

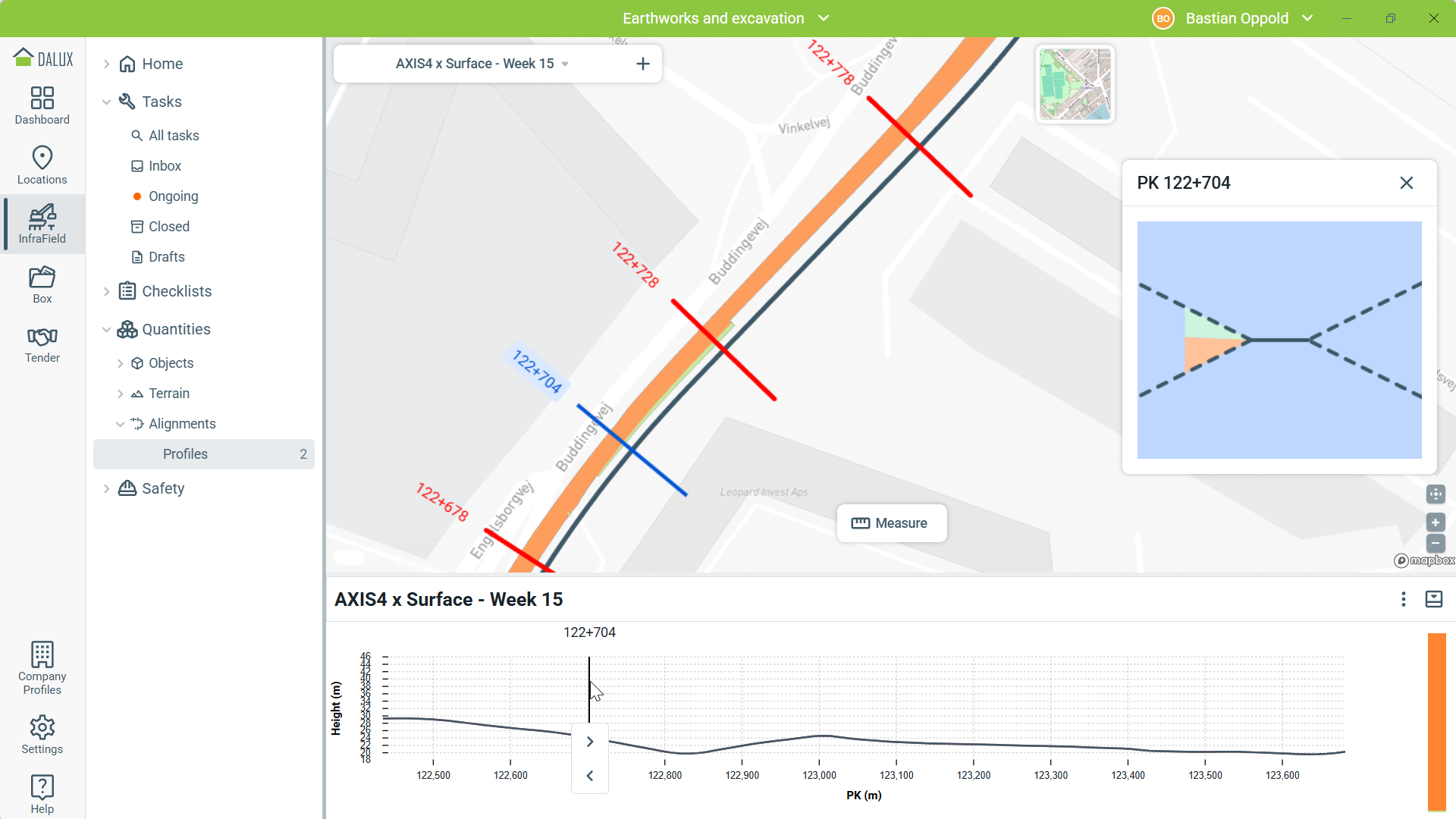

In InfraField kun je regelmatig terreinmodellen bijwerken en nieuwe versies uploaden, zodat alle gebieden de meest actuele sitecondities tonen. Quantities stellen site-engineers in staat deze bijgewerkte terreinmodellen continu te vergelijken met het Design en de formatieniveaus.

Deze vergelijking stelt teams in staat potentiële problemen vroegtijdig te signaleren, zoals verschillen ten opzichte van geplande niveaus of kwesties met formatieniveaus. Het is vooral nuttig in belangrijke gebieden zoals onderdoorgangen en bruggenaanlopen, overgangszones tussen doorsnede en vulling, en waar afwateringssystemen samenkomen.

Vroege zichtbaarheid maakt het gemakkelijker om tijdig aanpassingen te doen, wat helpt voorkomen dat fouten latere bouwfases beïnvloeden.

Bij elk bijgewerkt terreinmodel kan met slechts een paar klikken een oppervlak worden aangemaakt en onmiddellijk worden vergeleken met formatieniveaus en uitlijningen, zodat je consistent doorsnede- en vullingsberekeningen kunt uitvoeren terwijl het project vordert.

Het actueel houden van terreinversies geeft je een nauwkeurig digitaal verslag van de siteontwikkeling, wat helpt de voortgang van het graafwerk in de loop van de tijd te volgen. Regelmatige updates bieden ook beter inzicht in machinegebruik, materiaaltransport en -distributie, en maken het gemakkelijker eventuele verschillen met geplande formatieniveaus of verwachte volumes op te merken voordat ze latere bouwfasen beïnvloeden.

Van statische schattingen naar continue controle van quantities

Dalux InfraField brengt terrein- en Design-gegevens samen in één platform, waardoor het eenvoudiger wordt nauwkeurige, actuele doorsnede- en vullingsberekeningen te verkrijgen die zijn gebaseerd op lopende sitecondities.

Dit kan helpen bij betere grondverzetplanning, het beheren van middelen en het vroegtijdig signaleren van eventuele problemen.

De voordelen van het gebruik van InfraField voor grondverzetplanning en doorsnede- en vullingsbeheer zijn:

• Het hebben van alle terrein- en Designgegevens op één locatie zorgt ervoor dat quantity-berekeningen zowel consistent als nauwkeurig zijn
• Regelmatige updates maken het mogelijk snel eventuele wijzigingen op te merken en de voortgang van het graafwerk te monitoren
• Nauwkeurige volume- en profielinformatie helpen bij het gebruik van middelen en de planning voor elke fase van de bouw
