Dalux InfraField stelt u in staat om GIS-gegevens en LandXML-bestanden rechtstreeks op projectkaarten te bekijken en te beheren.
Dit integreert design, landmeetkundige gegevens en reële coördinaten in één weergave, waardoor teams infrastructuurprojecten kunnen navigeren en annoteren.
Voor een overzicht van ondersteunde dataformaten leest u dit artikel: Ondersteunde dataformaten in InfraField
Gebruikersrechten
Om GIS-gegevens aan te maken, te verwijderen of te wijzigen, moet u de rol van projectbeheerder hebben of deel uitmaken van een aangepaste gebruikersgroep met toestemming om gebieden, gebouwen en locaties te bekijken en te bewerken.
GIS en LANDXML
Zorg ervoor dat het coördinatiestelsel is geconfigureerd voordat u bestanden uploadt, omdat alle geüploade bestanden automatisch worden gepositioneerd en niet handmatig kunnen worden aangepast. U kunt meer lezen in dit artikel: Hoe coördinatiestelsels instellen

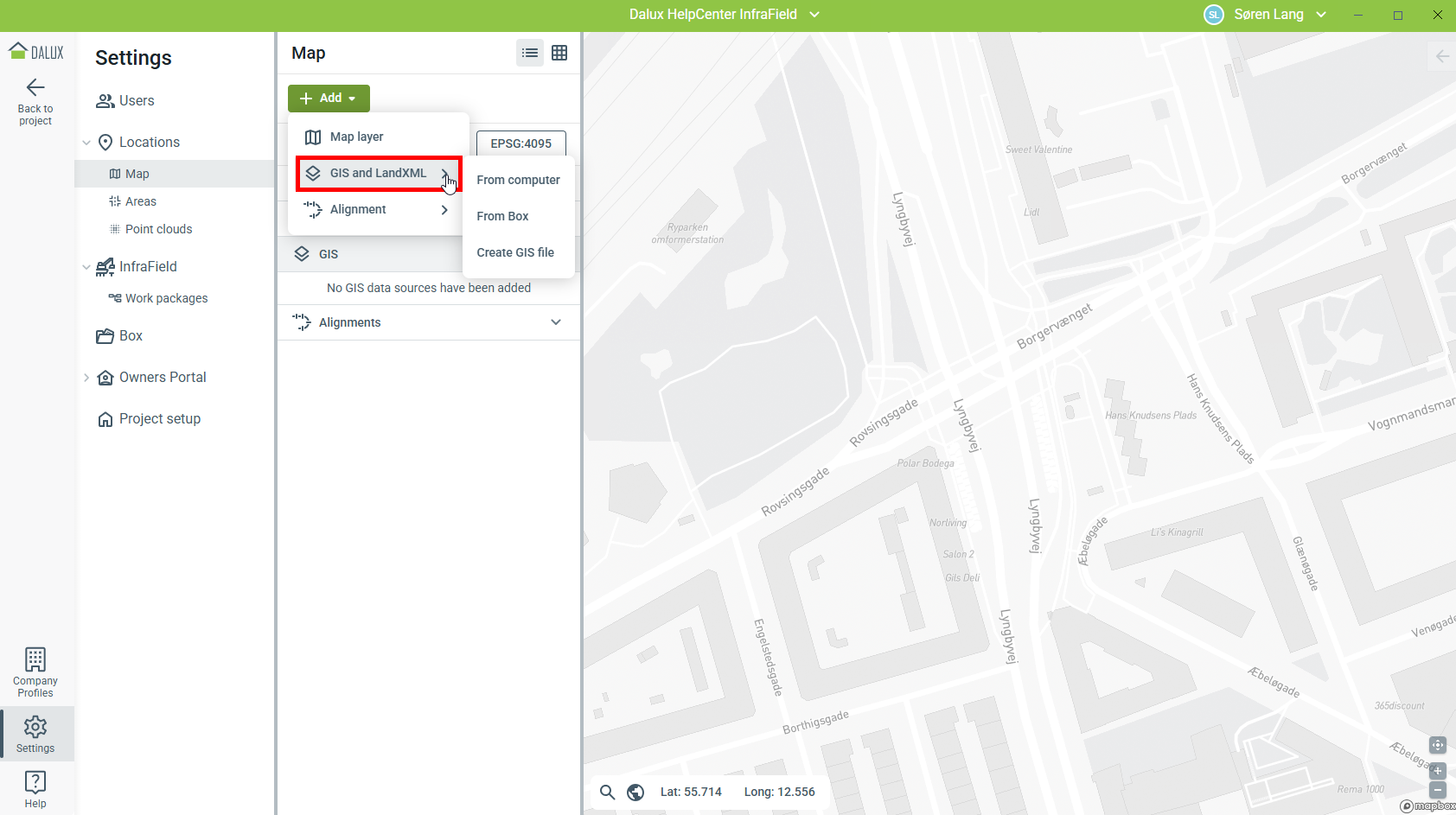

Om GIS- of LANDXML-bestanden naar het project te uploaden, ga naar
Instellingen
Locaties
Kaart
Toevoegen
Kaartlaag:
U kunt GIS-gegevens toevoegen vanaf uw computer, Box, of door GIS-gegevens direct in InfraField aan te maken.
Ondersteunde formaten zijn: GML, KML, KMZ, LandXML en SHP (gezipt).
Uploaden vanaf computer of Box
Wanneer u bestanden vanuit Box uploadt in een project met meerdere bestandsgebieden, zijn alleen bestanden die zijn goedgekeurd voor het Gepubliceerde bestanden-gebied zichtbaar voor eindgebruikers in Locaties. Dit geldt ook wanneer u een bestand vanaf uw computer uploadt en het vervolgens aan Box toevoegt.

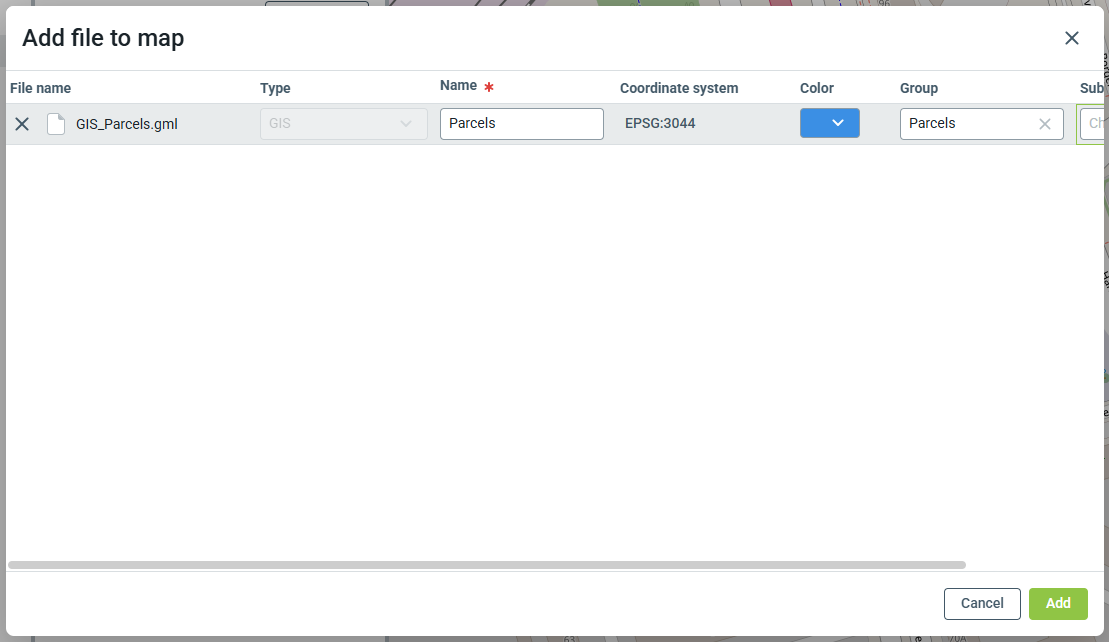

Wanneer u GIS toevoegt, moet u informatie over het bestand invullen.
Naam: De naam die wordt weergegeven in Locaties.
Coördinatiestelsel: Als het bestand een coördinatiestelsel bevat, wordt dit hier weergegeven. Als er geen coördinatiestelsel wordt weergegeven, gebruikt het bestand het standaardcoördinatiestelsel van het project.
Opmerking
Wijzig deze waarde niet; als het coördinatiestelsel verschilt van dat van het project, zal Dalux de coördinaten converteren bij het uploaden van het bestand.
Kleur: Dit stelt de standaardkleur in voor de GIS-gegevens.
Groep: Wordt gebruikt om de GIS in mappen te categoriseren in de Locaties-module.
Subgroep: Wordt gebruikt om de GIS in submappen te categoriseren in de Locaties-module.
De bestanden moeten worden verwerkt voordat de gegevens aan de eindgebruiker in Locaties worden weergegeven.

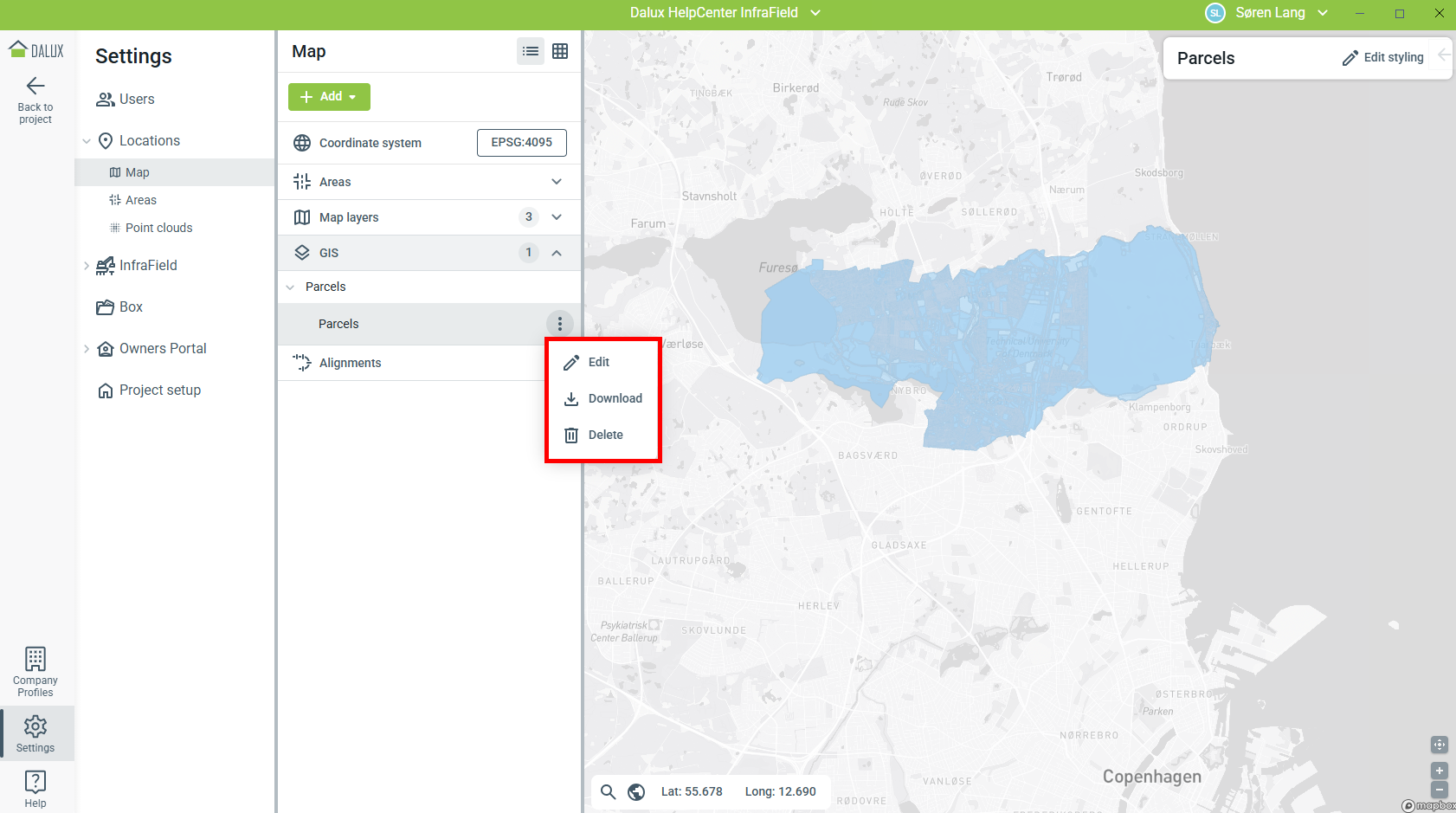

Klik
Bewerken
Downloaden of
Verwijderen van het bestand.
Het verwijderen van het bestand zonder het naar Box te uploaden zal het permanent uit het project verwijderen en het kan niet worden hersteld. Zorg ervoor dat u benodigde gegevens downloadt voordat u doorgaat met verwijderen.

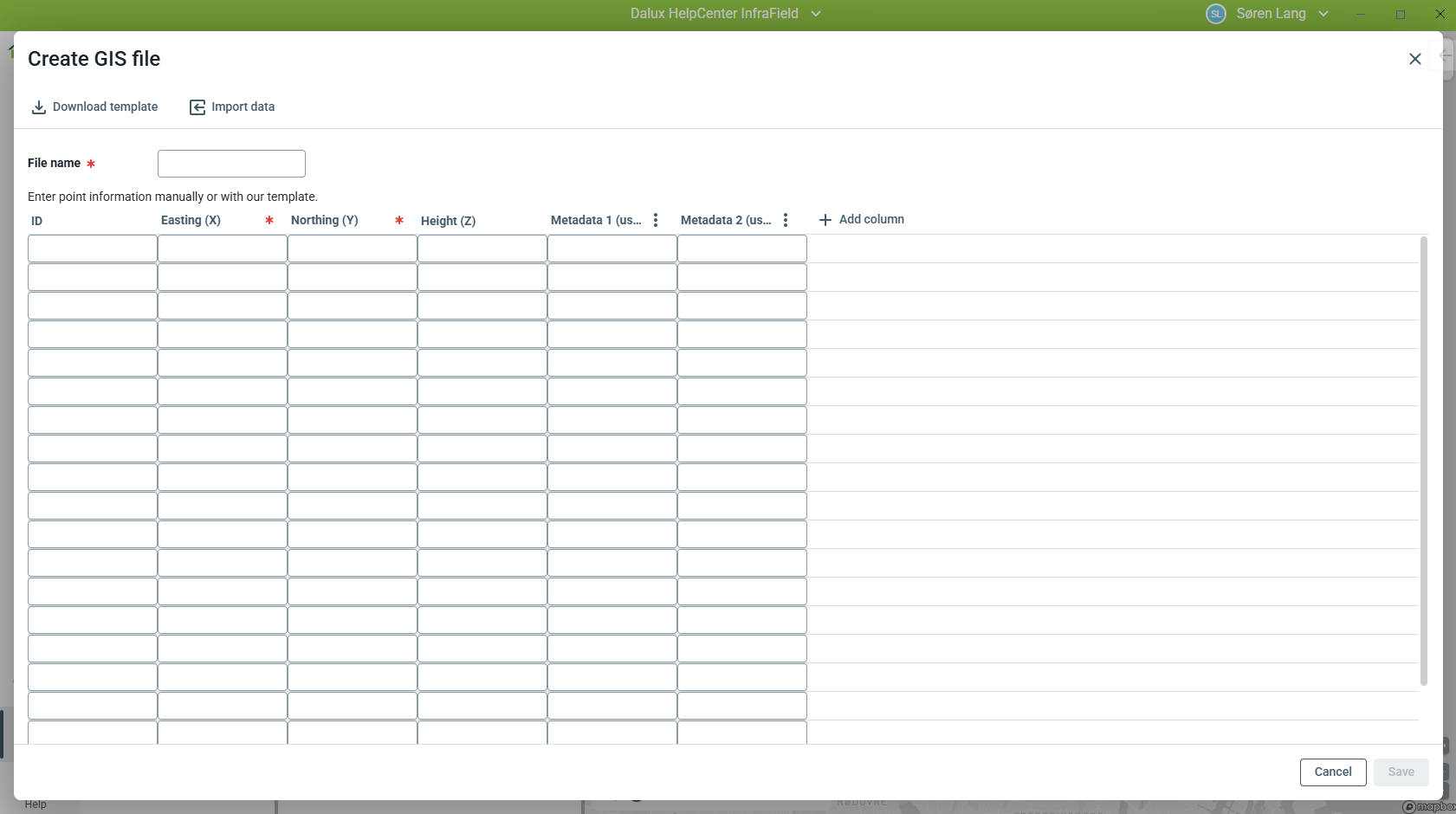

GIS-bestand aanmaken
Met deze optie kunt u GIS-gegevens genereren vanuit een tekst- of CSV-bestand.
U kunt gegevens direct in het venster invoeren of de sjabloon lokaal downloaden, invullen met informatie en de gegevens importeren.
Dit stelt u in staat om puntgegevens direct in Dalux aan te maken en te behandelen als alle andere GIS-bestanden.
Momenteel worden alleen punten ondersteund.

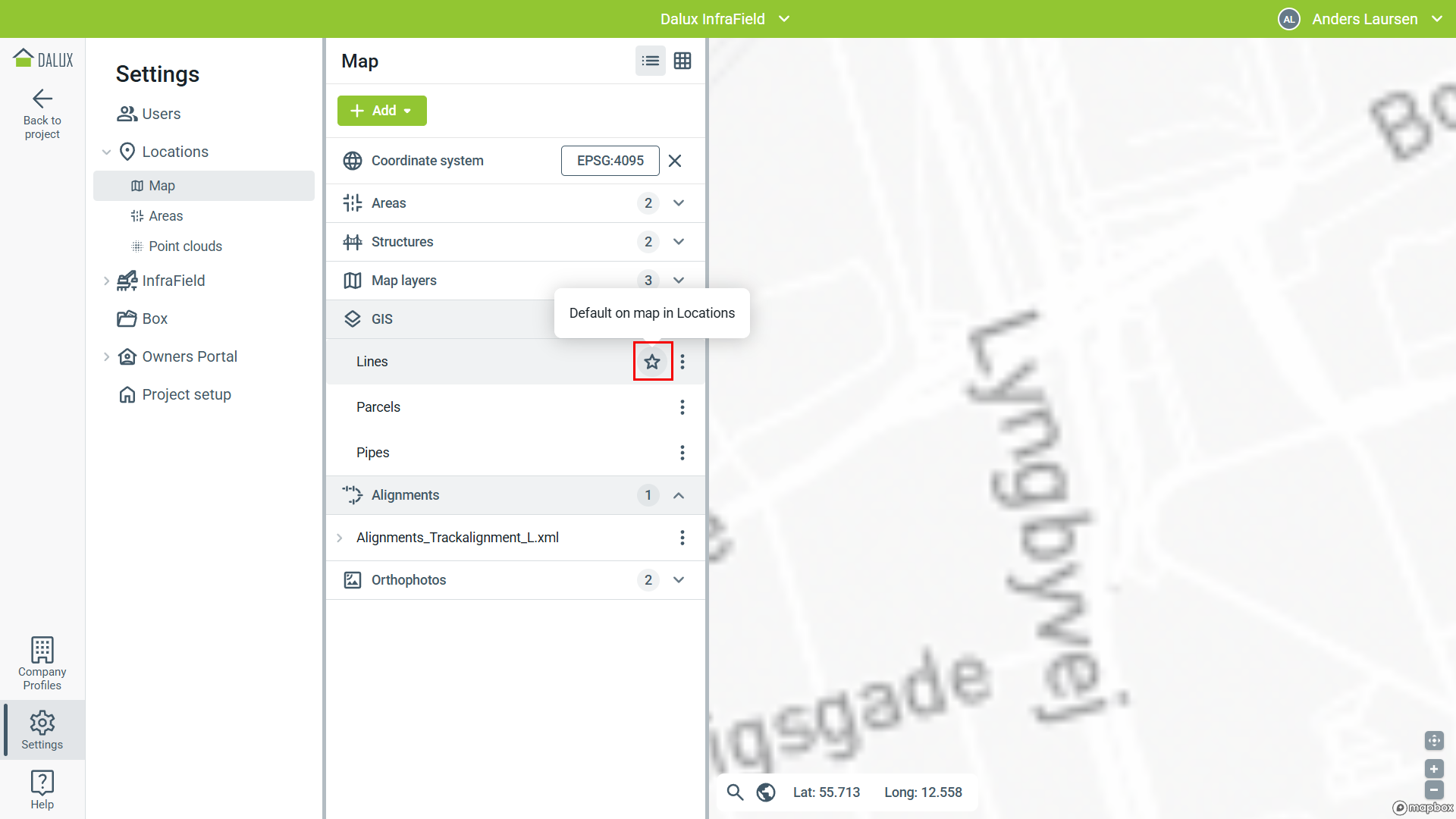

Standaard ingeschakeld
Een GIS- of LANDXML-bestand kan standaard voor alle gebruikers zichtbaar worden gemaakt.
Selecteer de ster naast de bestandsnaam om dit in te schakelen; de gegevens worden automatisch weergegeven wanneer gebruikers de kaartweergave openen.

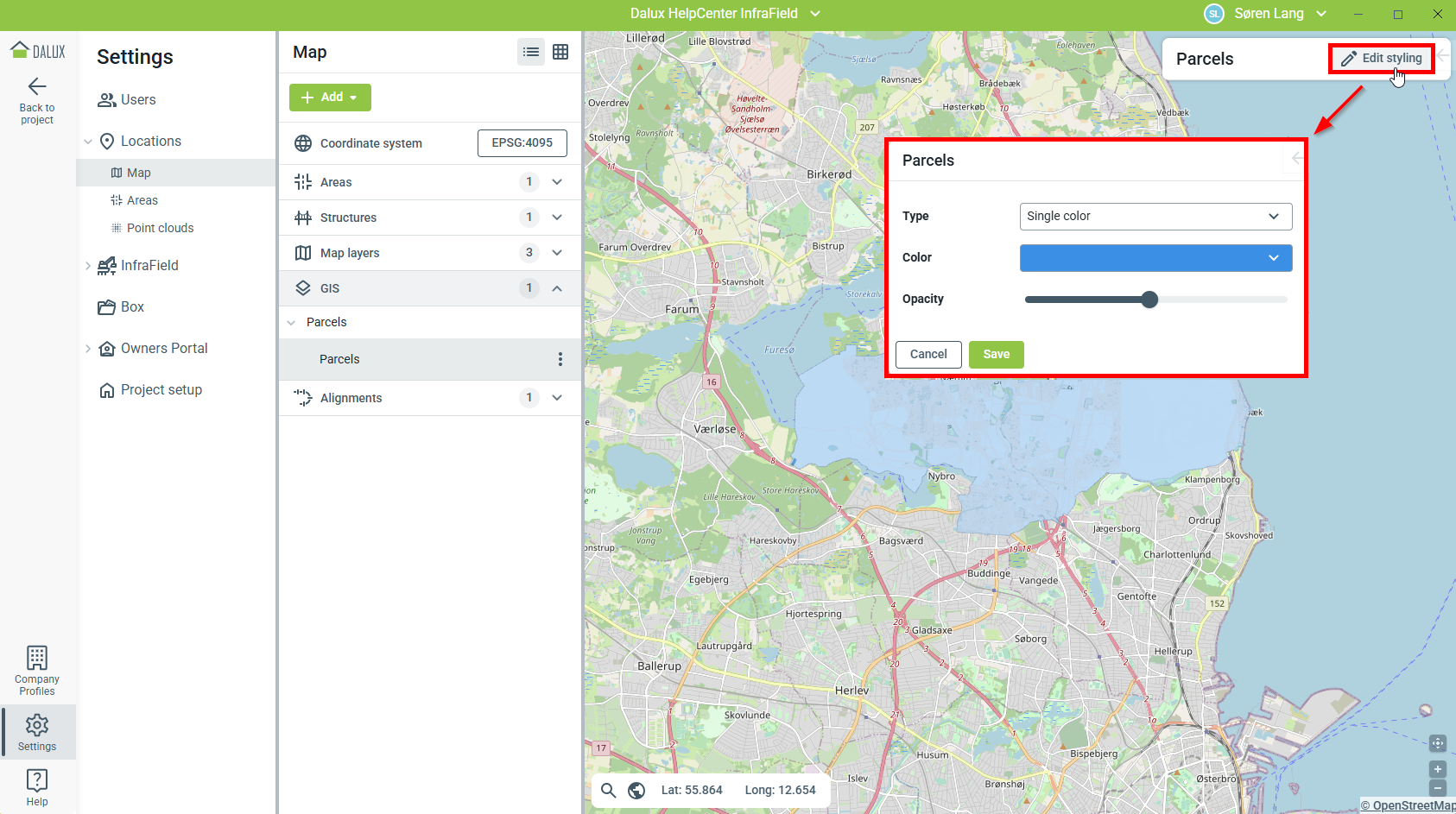

GIS-styling
Nadat een GIS-bestand is toegevoegd, kunt u de styling en weergave ervan voor eindgebruikers aanpassen.

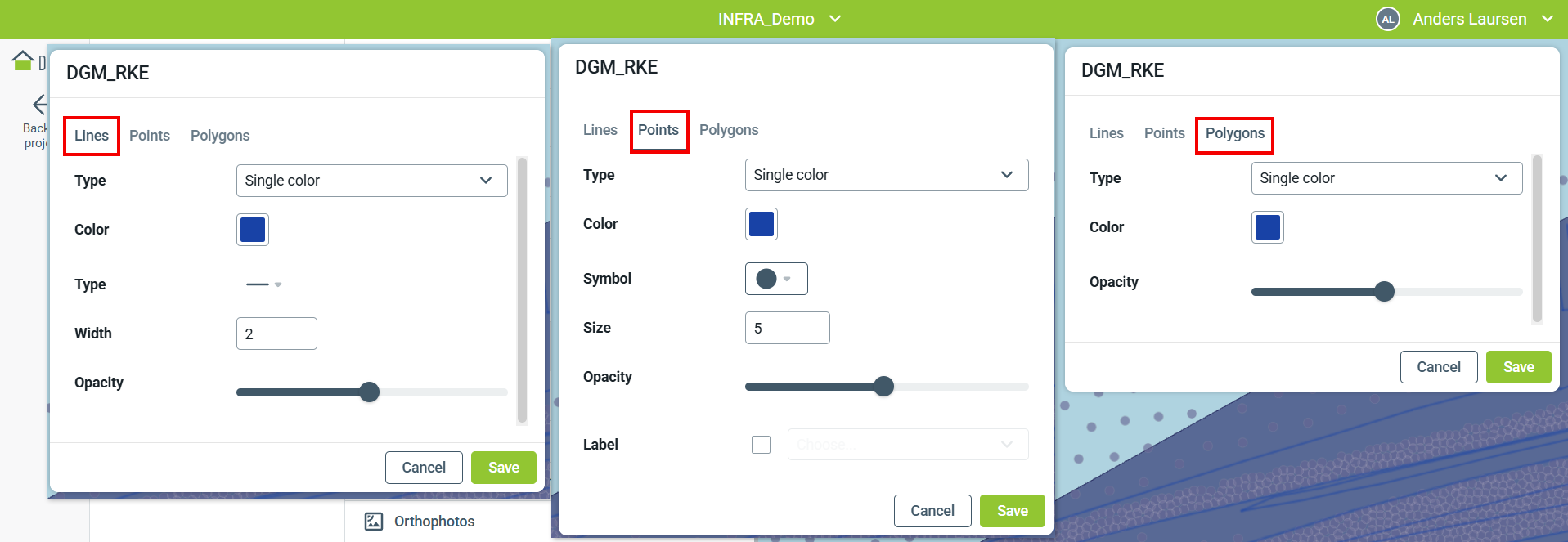

Bij het stylen van GIS-elementen kunt u kiezen uit lijnen, punten of polygonen, afhankelijk van de geometrietypen in het GIS-bestand.
Houd er rekening mee dat elke styling alleen het huidig geselecteerde bestand zal beïnvloeden.
Lijnen kunnen worden gestyled op kleur, lijntype en breedte, die kunnen variëren op basis van het geselecteerde type (zie hieronder). Doorzichtigheid wordt uniform toegepast op alle lijnen, ongeacht het type.
Punten kunnen worden gestyled op kleur, symbool en grootte, die ook per type kunnen variëren.
Doorzichtigheid wordt consistent toegepast op alle punten, ongeacht het type.
Labels kunnen optioneel worden weergegeven op basis van een geselecteerde eigenschap.
Polygonen kunnen worden gestyled op kleur, die per type kan variëren.
Doorzichtigheid wordt uniform toegepast op alle polygonen, ongeacht het type.
Type
U kunt een van de drie types selecteren: Enkele kleur, Gecategoriseerd of Gegradueerd, die bepalen hoe gegevens aan de gebruikers worden getoond.
Doorzichtigheid en labels worden niet beïnvloed door deze selectie en worden consistent toegepast.
Eén kleur:
Alle elementen delen hetzelfde uiterlijk.

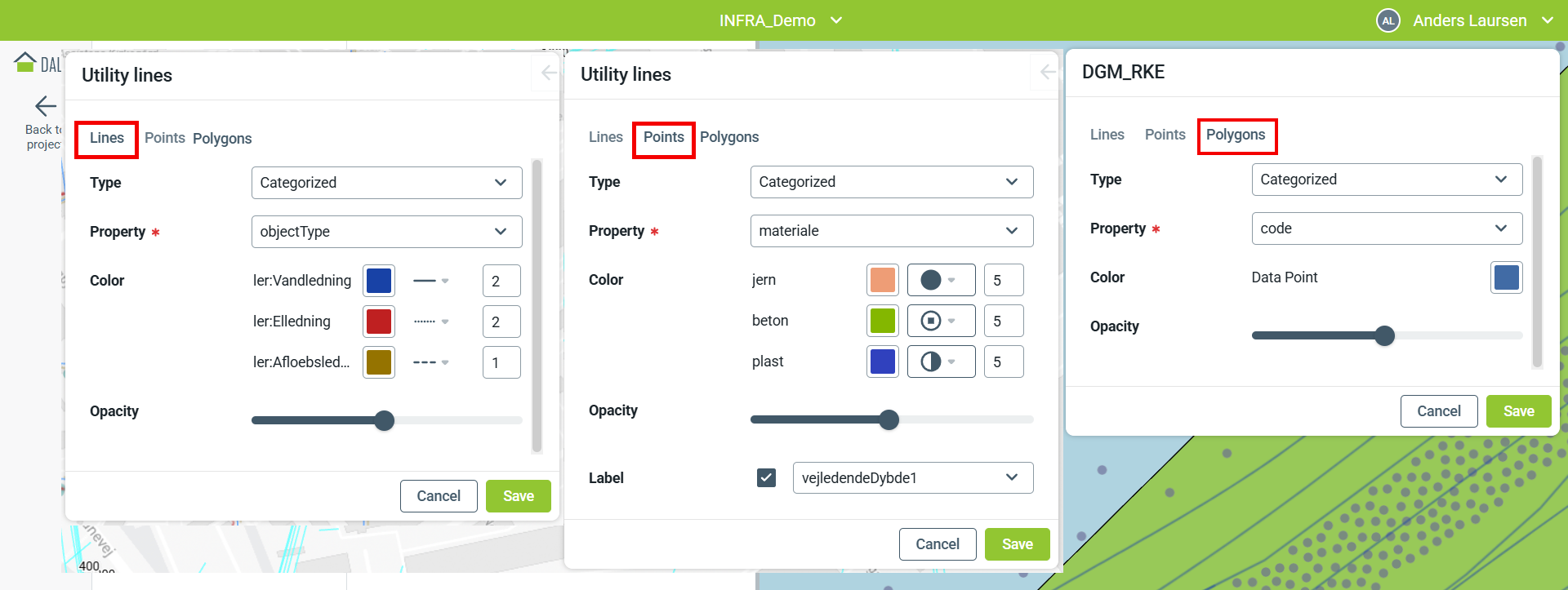

Gecategoriseerd
Het uiterlijk van elementen is gebaseerd op de waarde van een eigenschap uit het GIS-bestand. Elke eigenschap kan zijn eigen kleur, type/symbool en dikte/grootte hebben.

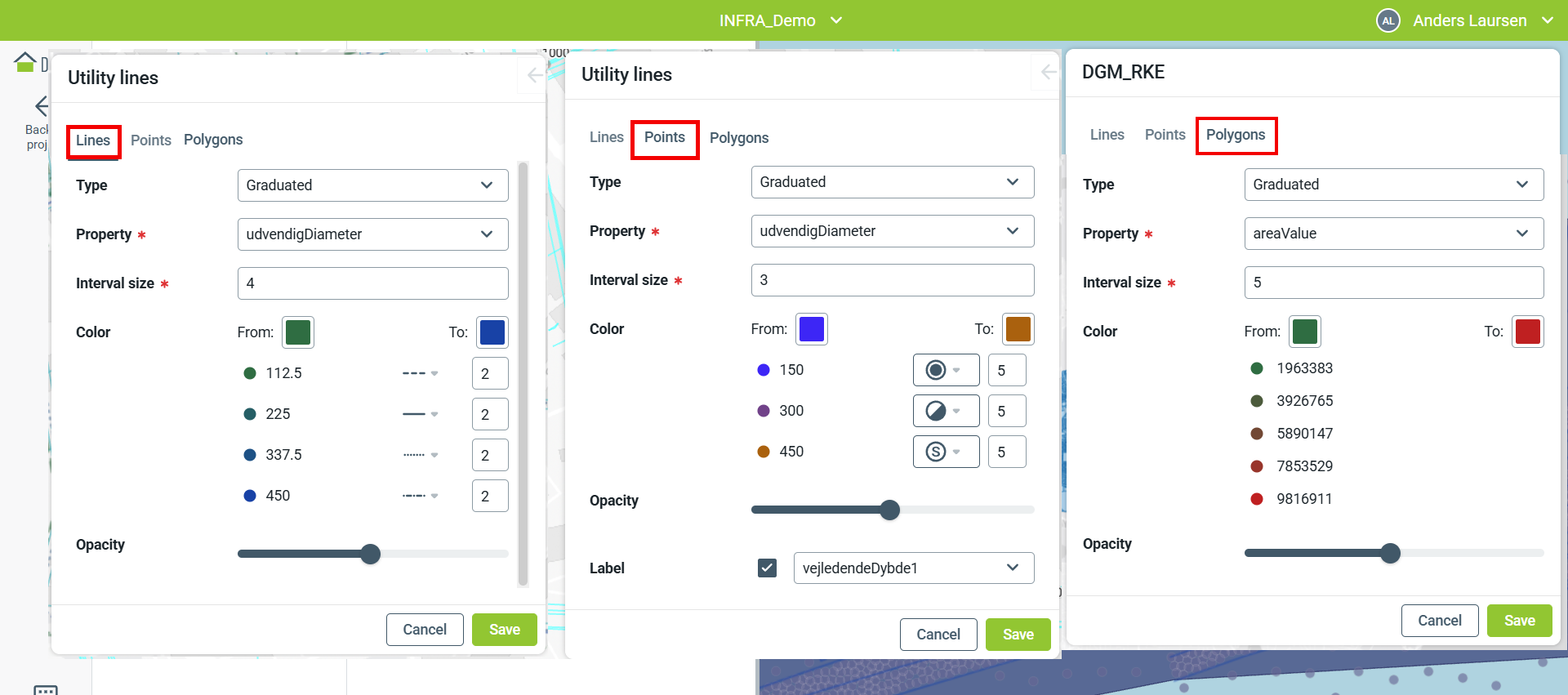

Gegradeerd
Het uiterlijk van elementen is gebaseerd op een eigenschapswaarde uit het GIS-bestand binnen een aangepast interval.
De 'Intervalgrootte' bepaalt het aantal categorieën en de reikwijdte van de waardes.
De 'Van'-kleur wordt toegepast op de laagste waarde en de 'Tot'-kleur op de hoogste.
Kleuren voor de tussenliggende intervallen vormen een verloop, waarbij elk interval zijn eigen type/symbool en dikte/grootte heeft.
Lees meer
Als u meer wilt weten over het gebruik van de kaart in InfraField, lees dan deze artikelen:
