Uitlijningen zijn een essentieel onderdeel van lineaire infrastructuurprojecten, zoals spoorwegen of wegen.
In Dalux kunnen ze worden gebruikt om stationering toe te voegen, uitgelijnde zone-secties aan te maken, quantities te berekenen en nog veel meer.
Uitlijningen kunnen worden geüpload als een LandXML-bestand of als onderdeel van een IFC-bestand.
U kunt meer lezen over ondersteunde formaten in dit artikel: Ondersteunde dataformaten in InfraField
Uitlijningsbestanden uploaden

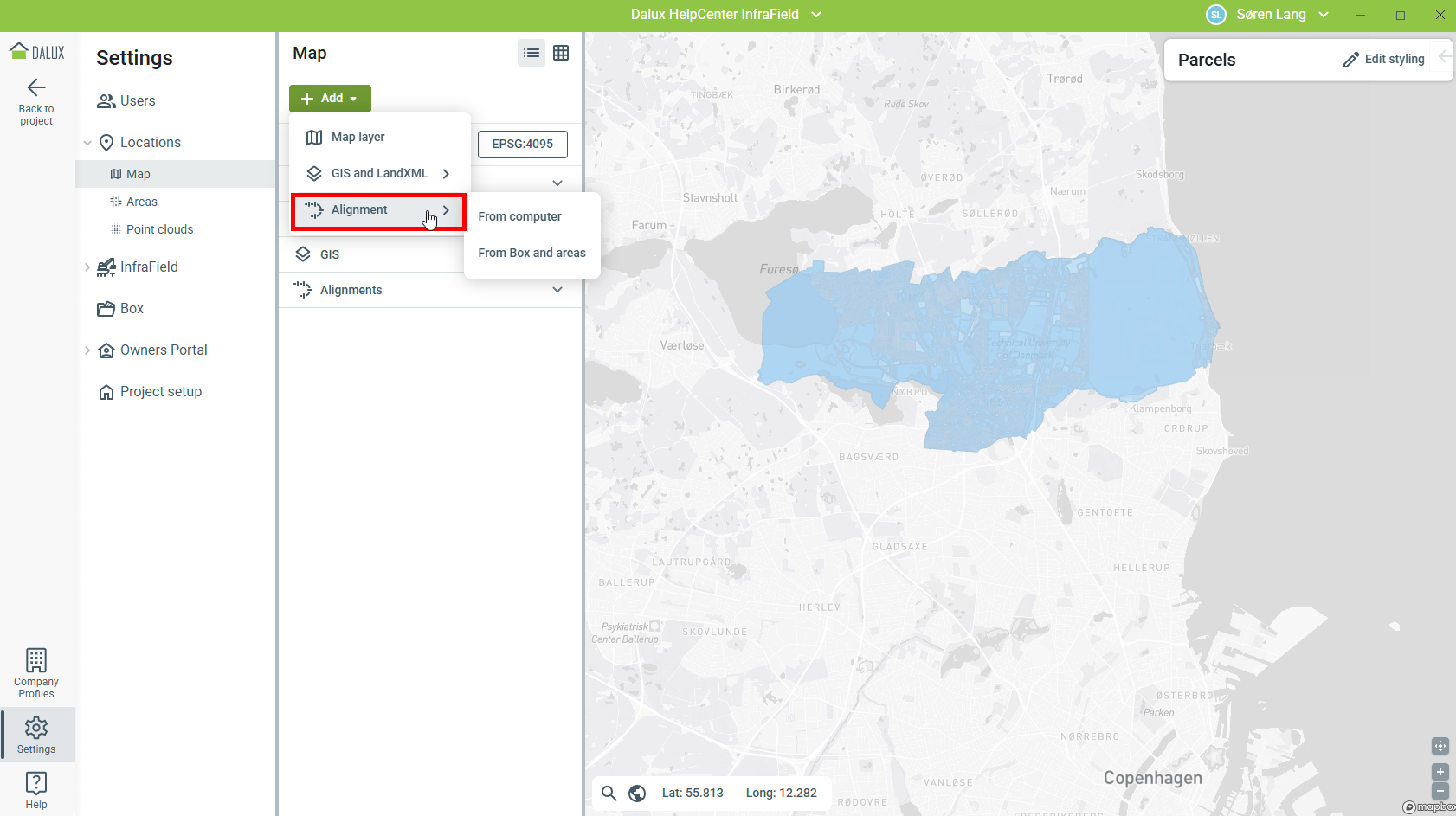

Om een nieuw uitlijningsbestand aan Locaties toe te voegen, ga naar:
Instellingen
Locaties
Kaart
Toevoegen
Uitlijning.
Selecteer een bestand uit een map in Dalux Box of kies om een uitlijningsbestand vanaf uw computer te uploaden.
Uitlijningen kunnen ook worden toegevoegd vanuit IFC-bestanden die aan gebieden zijn toegevoegd, als ze uitlijningsgegevens bevatten. Deze IFC-bestanden worden samen met bestanden uit Dalux Box weergegeven, waardoor het eenvoudig is om alle relevante bestanden tegelijk te selecteren.
Als uitlijningsbestanden of IFC-bestanden meerdere uitlijningen bevatten, kunnen ze allemaal in één keer worden geïmporteerd.

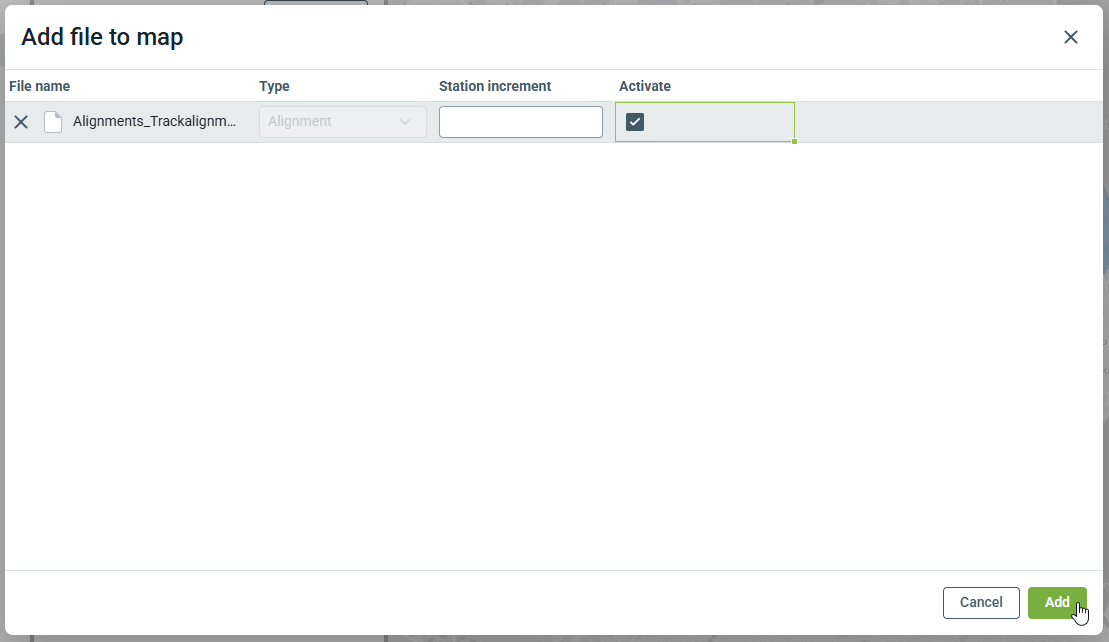

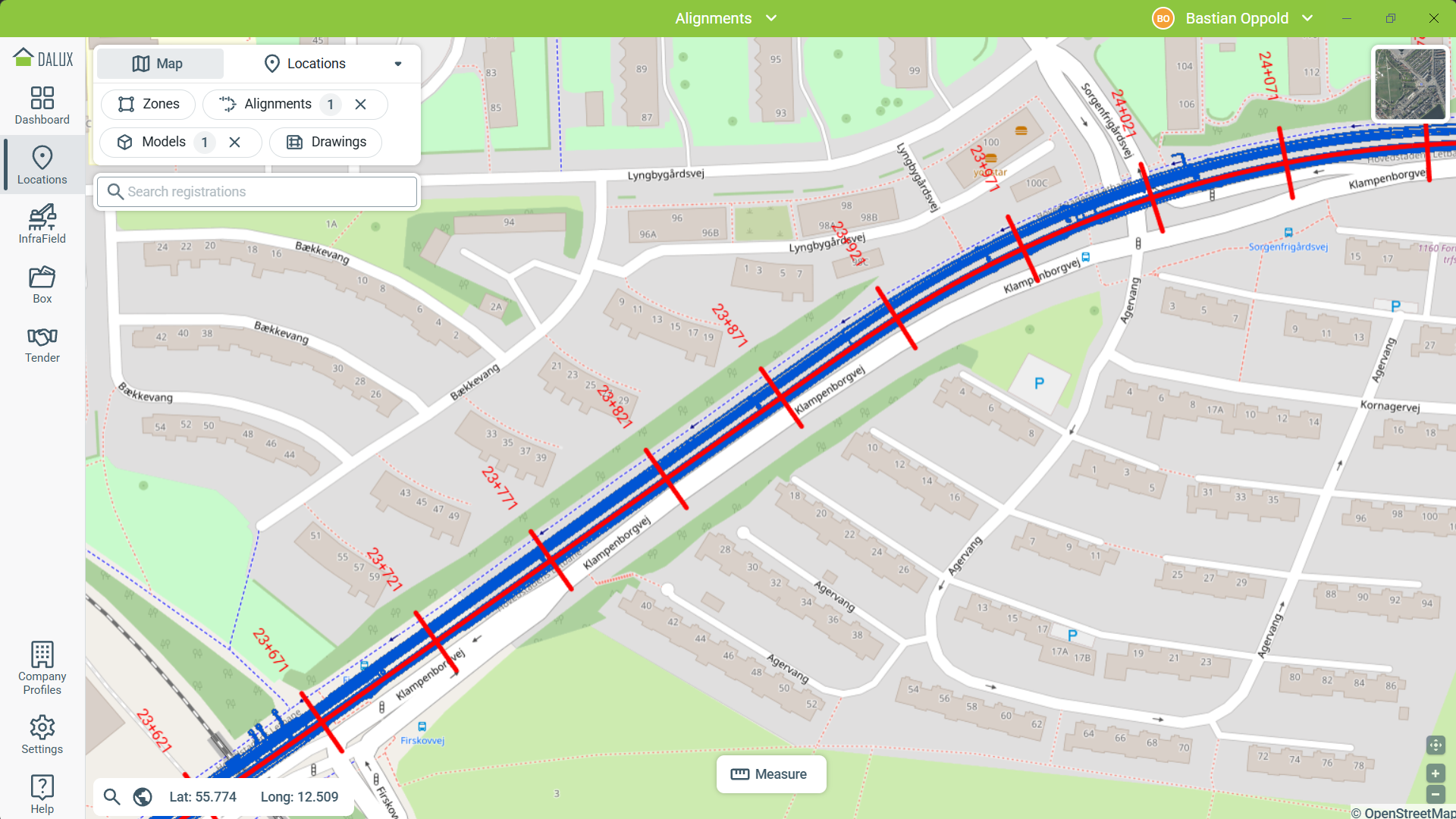

Stationvermeerderingen: Op basis van de geometrie van de uitlijning kunt u incrementen toevoegen om de uitlijning op de kaart en in de 3D-weergave te annoteren. Dit verbetert de navigatie en maakt het eenvoudiger om dwarsdoorsneden aan te maken.
Voer de gewenste incrementen in als een getal (minimum 5), en Dalux maakt deze incrementen in meters aan.
Activeren: Schakel dit selectievakje in om deze uitlijningen te activeren en zichtbaar te maken in Locaties.

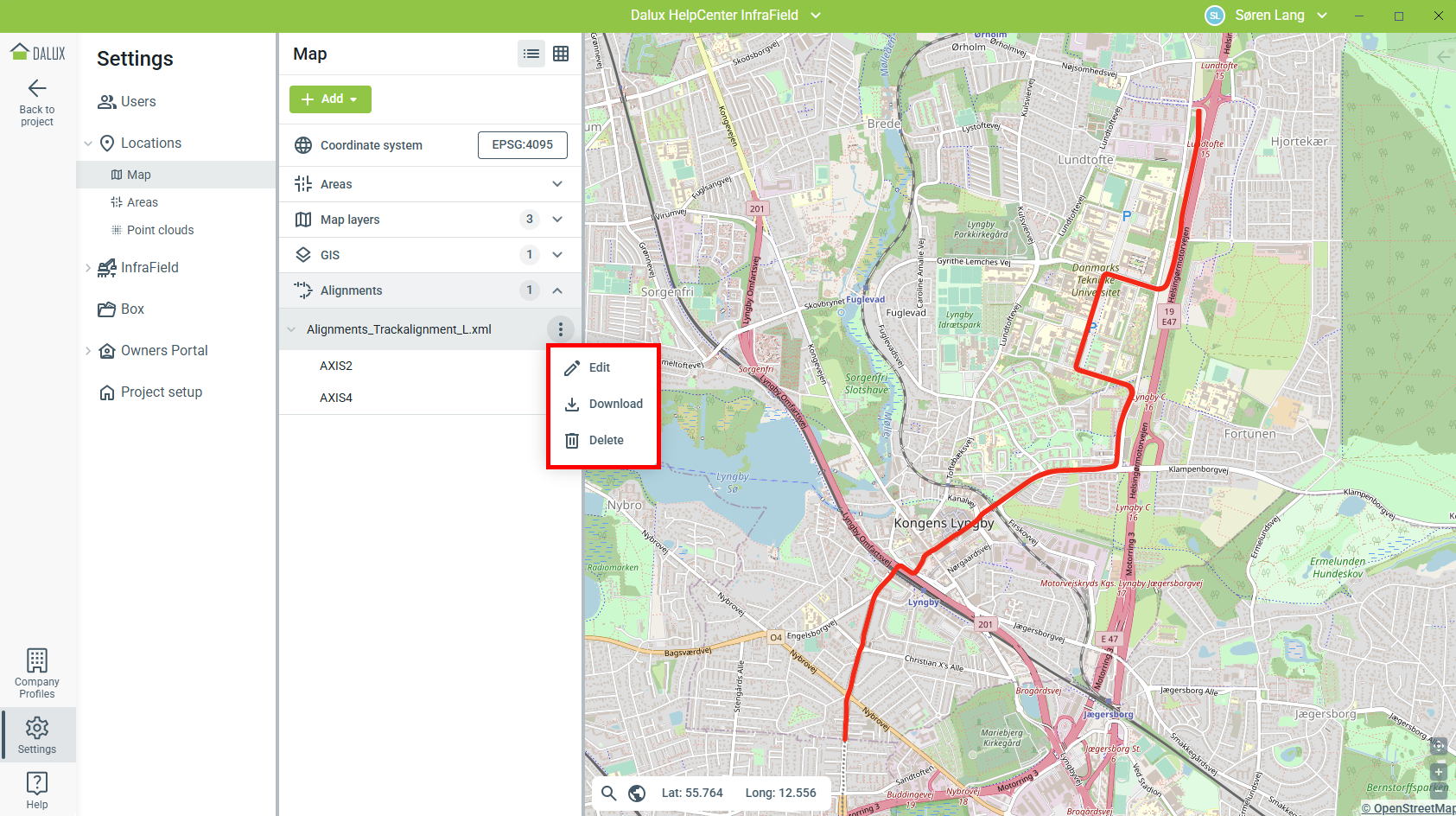

De bestanden worden weergegeven in de Kaart-instellingen, en elke uitlijning uit het bestand wordt hieronder weergegeven.
Gebruik het pictogram om het bestand te
bewerken,
downloaden of
verwijderen.
Nadat u uitlijningen met succes naar uw Locaties hebt geüpload, zijn ze beschikbaar voor gebruikers om te navigeren en dwarsdoorsneden aan te maken, en kunt u ze gebruiken om zones aan te maken of Quantities te berekenen.
