Hoe u Gebieden en Structuren instelt

In dit artikel leert u hoe u gebieden en structuren in InfraField instelt.

Grote infrastructuurprojecten bestaan doorgaans uit lineaire corridors, zoals wegen of spoorlijnen, gecombineerd met vaste structuren langs de corridor, zoals stations, technische gebouwen, bruggen of toegangsschachten.

Hoewel deze elementen vergelijkbare soorten gegevens (modellen, terrein en tekeningen) kunnen bevatten, zijn ze in Dalux InfraField anders gestructureerd en genavigeerd.

Lineaire elementen moeten worden geconfigureerd als Gebieden, terwijl gebouwachtige of vaste structurele elementen moeten worden geconfigureerd als Structuren. Dit artikel legt de verschillen uit en hoe u ze correct instelt.

Gebieden

Gebieden worden gebruikt om lineaire infrastructuurprojecten te organiseren. Een gebied vertegenwoordigt een continue geografische omvang, zoals een weg of spooruitlijning.

Gebieden:

• Bevat geen bouwlagen
• Kan tot 50 km beslaan
• Ondersteunen terreinmodellen, designmodellen en in kaart gebrachte tekeningen
• Kunnen worden gesegmenteerd met behulp van uitlijningen

Gebieden worden in de kaartweergave weergegeven wanneer ten minste één BIM-bestand met coördinaten is geüpload.

U kunt meer lezen over ondersteunde formaten in dit artikel: Ondersteunde dataformaten in InfraField.

Een nieuw gebied aanmaken

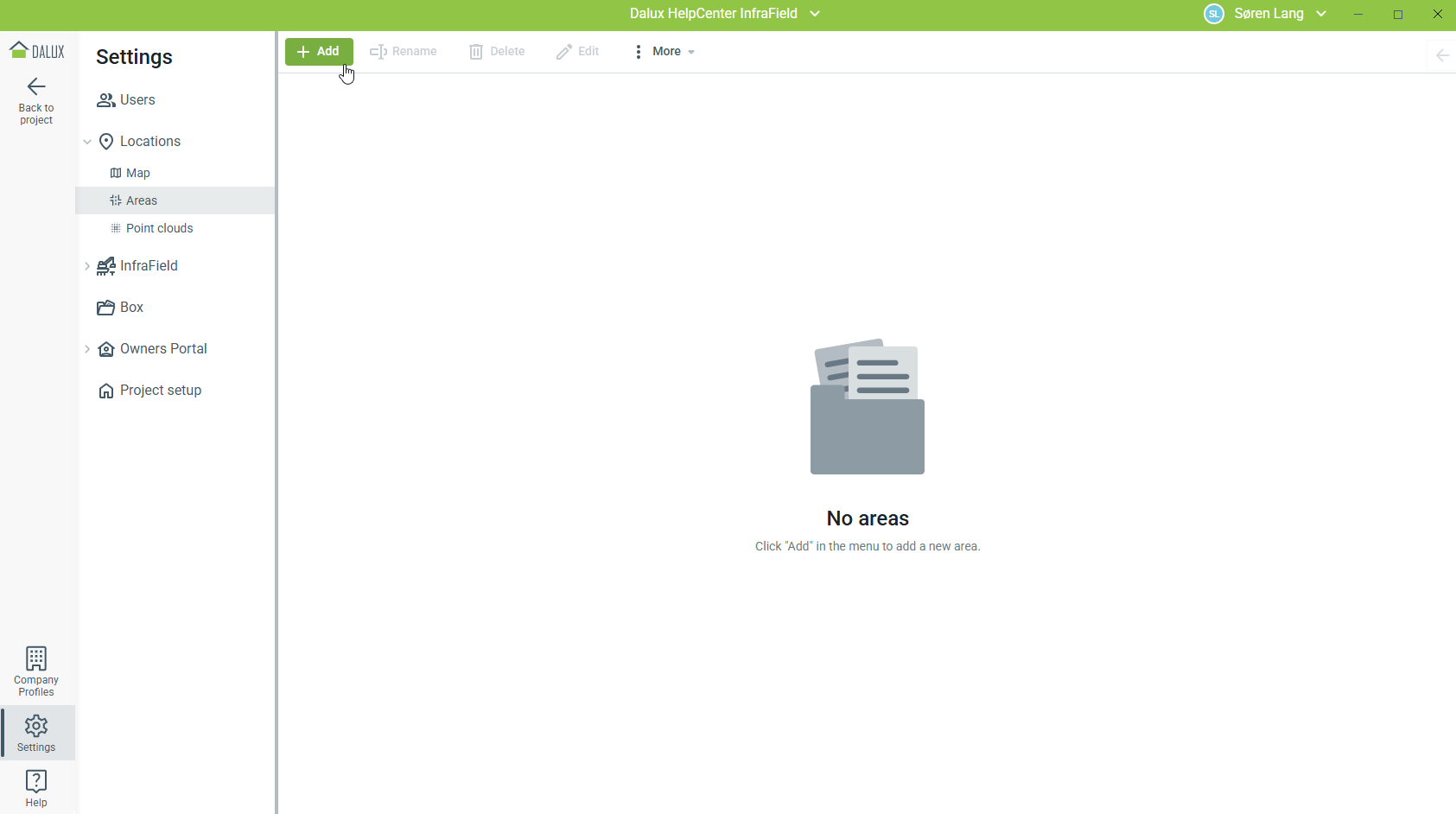

Om een nieuw gebied aan te maken, ga naar:

Instellingen Locaties GebiedenToevoegenVoer een naam in'Gebied toevoegen'

U kunt vervolgens modellen en tekeningen naar dit gebied uploaden vanaf uw computer of Dalux Box.

Modelbestanden uploaden

Modelbestanden in een gebied worden automatisch gepositioneerd op basis van de coördinaten in het model en het voor het project gedefinieerde coördinatensysteem. U kunt meer lezen over coördinatensystemen in dit artikel: Hoe coördinatensystemen in te stellen.

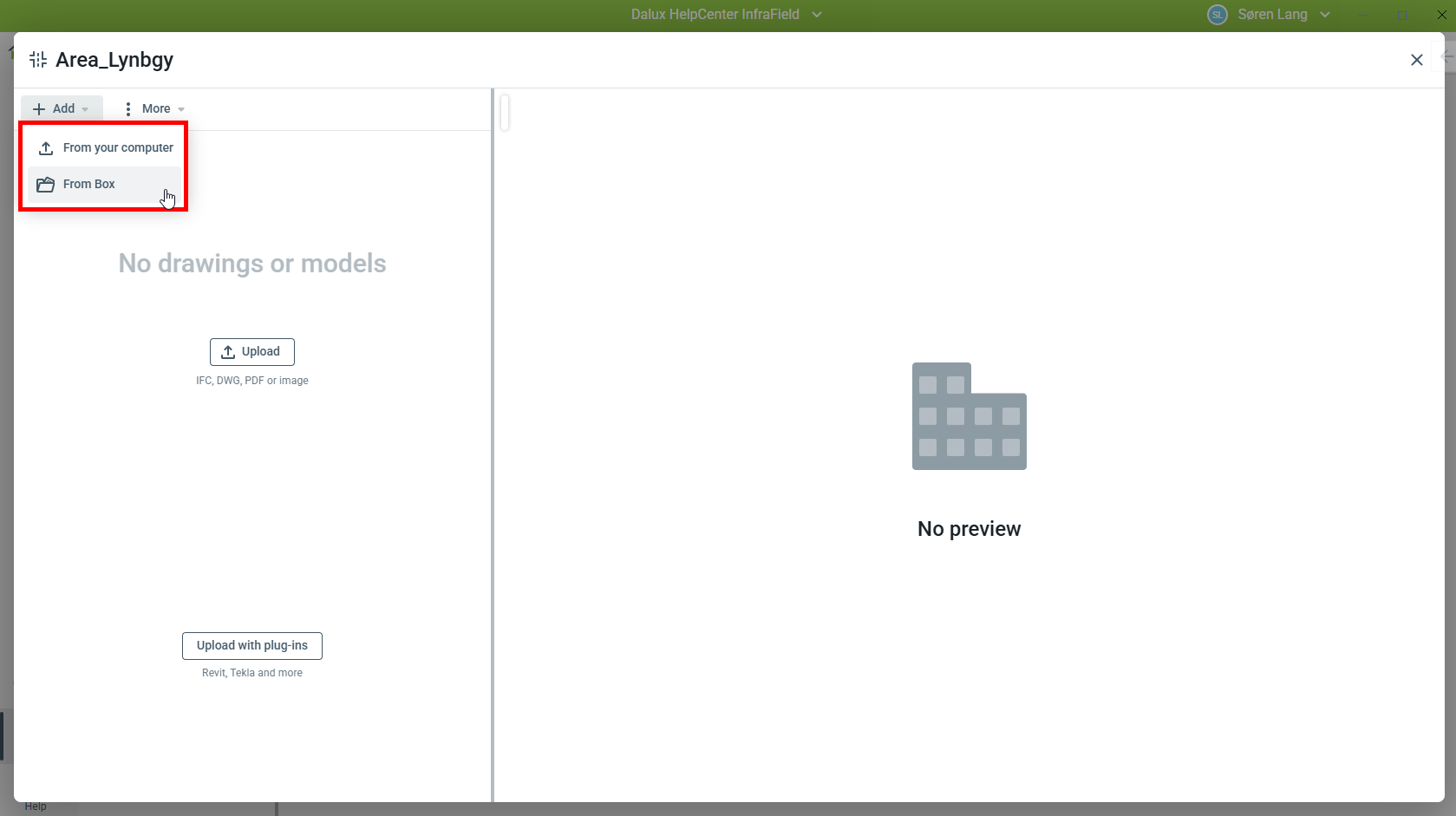

Om modelbestanden te uploaden, open het gebied en selecteer ToevoegenUploaden vanaf computer of Uit Box.

Selecteer uw modelbestanden en vul de bijbehorende metadata in als u nieuwe bestanden vanaf uw computer uploadt.

Kies bij het uploaden het bestandstype:

• '3D-model' voor designmodellen
• 'Terrein' voor terreinmodellen

Terreinmodellen uploaden

Terreinmodellen worden op dezelfde manier geüpload als designmodellen, maar moeten worden gecategoriseerd als 'Terrein'.

Terreinmodellen worden niet in de kaartweergave weergegeven en kunnen in de 3D-weergave aan of uit worden gezet.

Tekeningen uploaden en in kaart brengen

Tekeningen worden op dezelfde manier geüpload als modellen. De plaatsing hangt ervan af of er coördinatiegegevens in het bestand zijn ingebed.

Disciplines helpen uw ontwerpen beter te structureren, zodat teams de relevante tekeningen direct vinden.

• Tekeningen met coördinaten (bijv. bepaalde DWG-bestanden) worden automatisch geplaatst en kunnen niet handmatig worden verplaatst.
• Tekeningen zonder coördinaten moeten handmatig aan het model worden gekoppeld.

Plattegrondtekeningen kunnen worden gekoppeld aan de Bovenaanzicht-weergave.

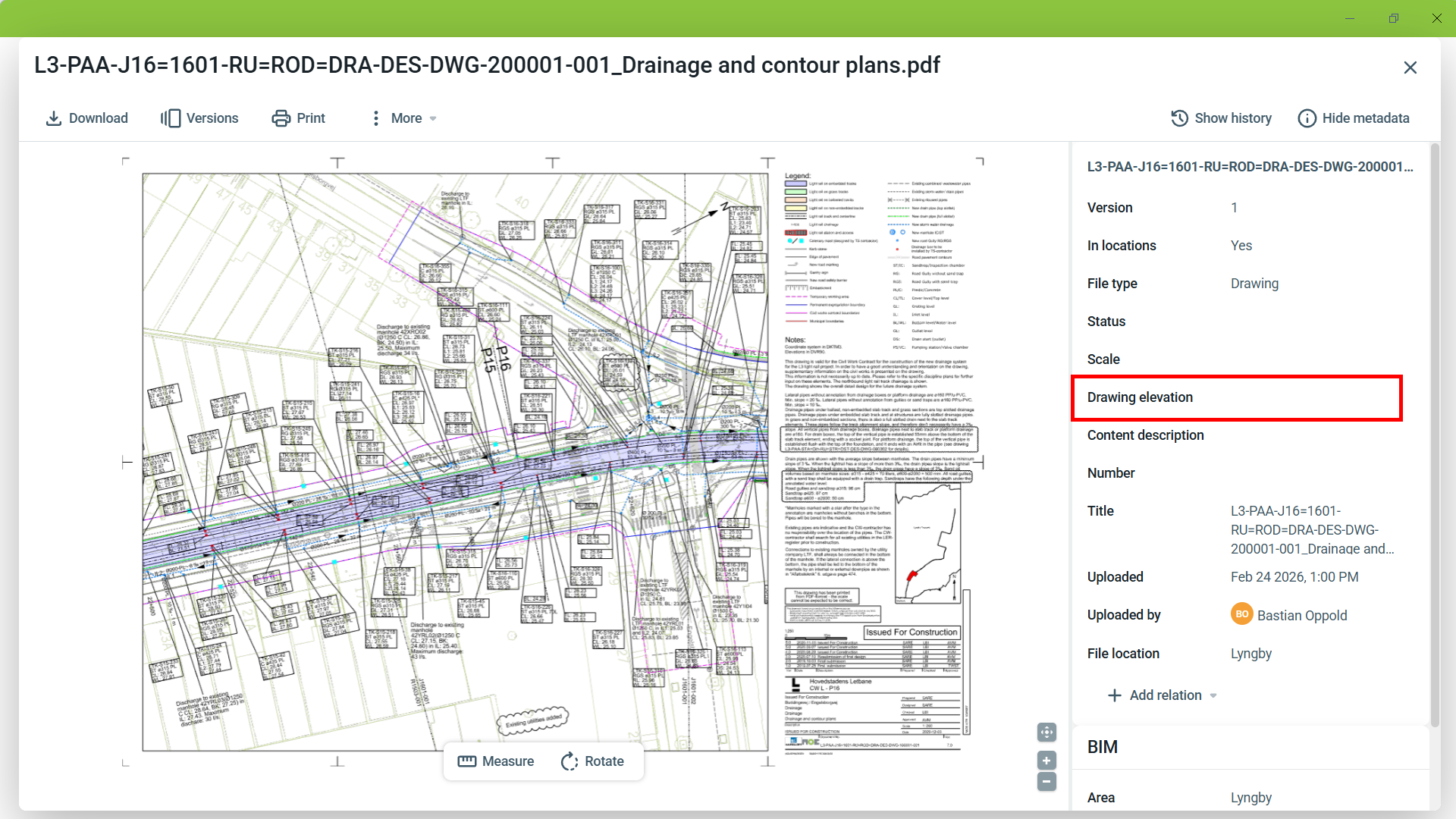

In de metadata van de tekening kunt u de opstand specificeren. U kunt

• Laat de opstand van de tekening leeg: de hoogte van de tekening wordt dynamisch aangepast in de gesplitste weergave, op basis van uw positie.
• Definieer een vaste opstand voor de tekening: de hoogte van de tekening is statisch.

Let op dat zodra u een opstand heeft toegevoegd, het gedrag nooit meer terugkeert naar de dynamische weergave, zelfs als u de opstand van deze tekening verwijdert.

Sectietekeningen in kaart brengen

In lineaire infrastructuurprojecten vertegenwoordigen sectietekeningen dwarsdoorsneden langs een corridoruitlijning. In tegenstelling tot gebouwen (of structuren), waar tekeningen aan vooraf gedefinieerde bouwlagen worden gekoppeld, worden sectietekeningen in gebieden gekoppeld aan een positie langs een uitlijning.

Wanneer uitlijningen beschikbaar zijn in het project, moeten ze worden gebruikt als referentie voor het in kaart brengen van sectietekeningen. De geselecteerde uitlijning wordt weergegeven in het bovenaanzicht, waardoor u kunt definiëren:

• De kettingage (positie) langs de uitlijning
• De richting van de doorsnede
• De exacte locatie van de dwarsdoorsnede

Dit zorgt ervoor dat de tekening precies overeenkomt met de corridorgeometrie en consequent kan worden genavigeerd in relatie tot de uitlijning.

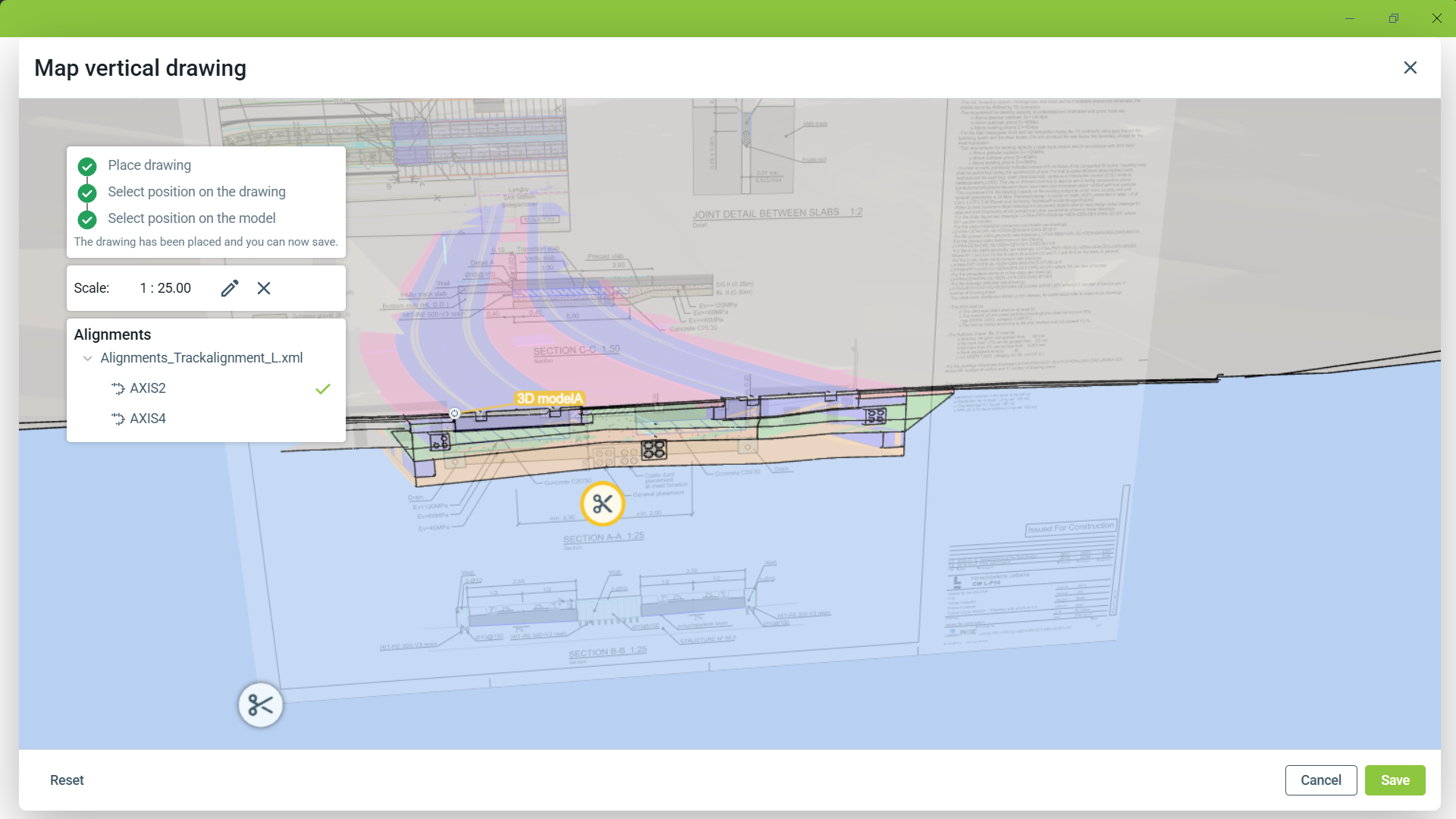

Beweeg de muis over de tekening en klik Verticaal in kaart brengen.

Als er geen uitlijning beschikbaar is, klik dan op '3D' en volg het proces uit dit artikel: Breng tekeningen verticaal in kaart.

Houd er rekening mee dat deze aanpak aanzienlijk omslachtiger is. Als u uitlijningsbestanden beschikbaar heeft, raden we aan deze eerst te uploaden en daarna sectietekeningen in kaart te brengen.

Voor corridor-gebaseerde projecten wordt het daarom sterk aanbevolen uitlijningen te uploaden voordat u sectietekeningen in kaart brengt.

Resulterende gebiedsconfiguratie

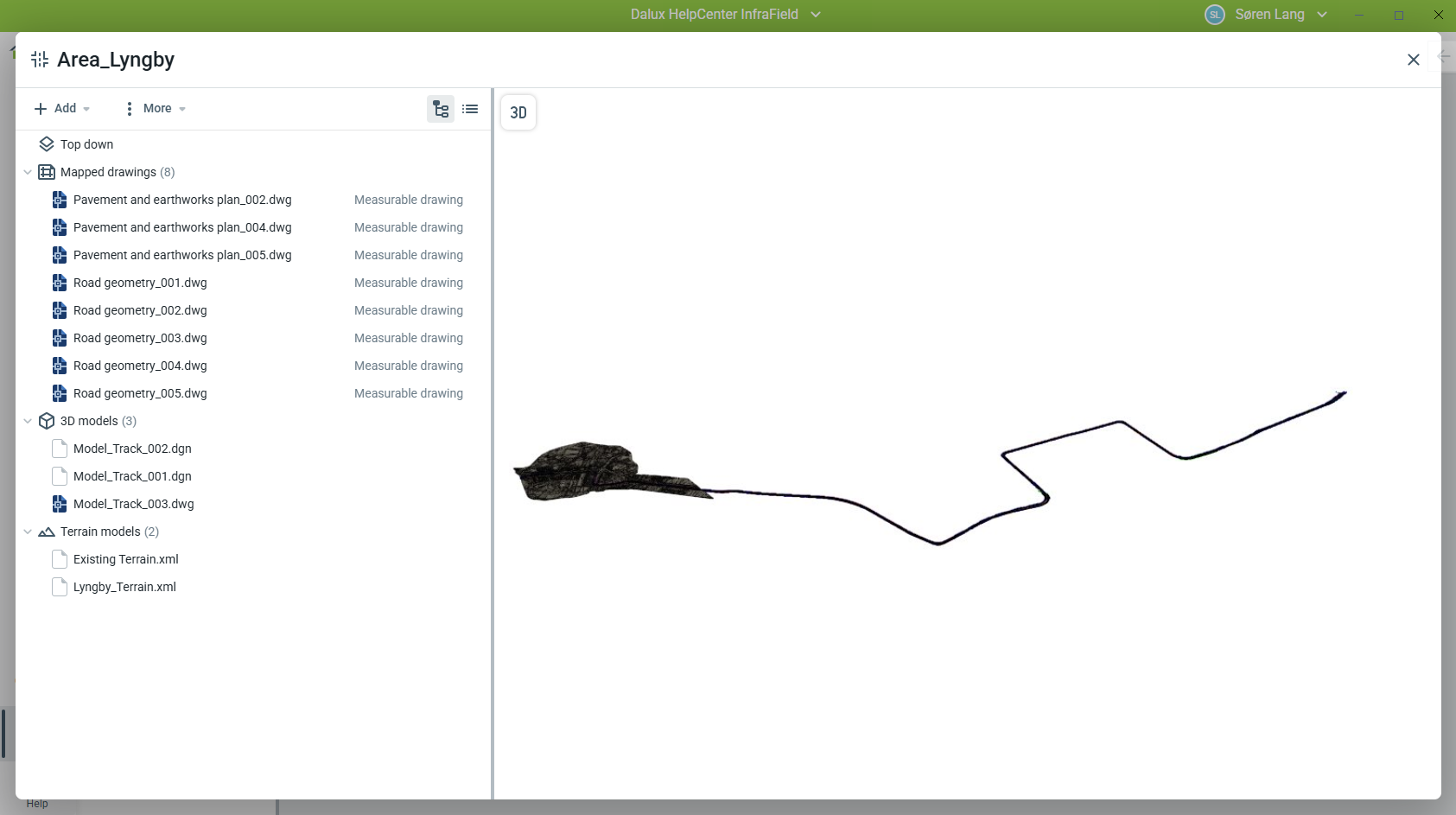

Wanneer bestanden zijn geüpload en verwerkt, worden ze georganiseerd op type en discipline. Een 3D-voorbeeld van de gecombineerde modellen is beschikbaar.

Een gebied moet ten minste één BIM-model met coördinaten bevatten om in de kaartweergave te worden weergegeven. Gebieden die alleen PDF's of afbeeldingen bevatten, kunnen niet geografisch worden geplaatst.

De maximale afstand tussen objecten is 50 km per gebied.

Meer opties

In het Meer-menu kunt u het Gebiedslogboek openen of een Voorbeeld van het model bekijken.

Voor elke tekening kunt u op het -pictogram klikken om de volgende opties te krijgen:

• Bewerken: Open het bestand om de metadata, map of een nieuwe versie te bewerken
• Wissen: Wis dit bestand van Locaties en Box.
• Toevoegen aan Box: Als dit bestand vanaf de computer is geüpload, kun je dit bestand aan een map in Dalux Box toevoegen.
• Verwijderen uit gebied: Als dit bestand ook naar Box is geüpload, kunt u het uit het gebied verwijderen zonder het te verwijderen.
• Discipline: Stel een discipline/subdiscipline in.
• Locaties: Hiermee kunt u beslissen of de tekening zichtbaar moet zijn in Locaties of niet.

Voor modelbestanden die als 3D-modellen zijn geüpload, kunt u Wijzigen naar terreinmodel. Voor modelbestanden die als terreinmodellen zijn geüpload, kunt u Wijzigen naar 3D-model.

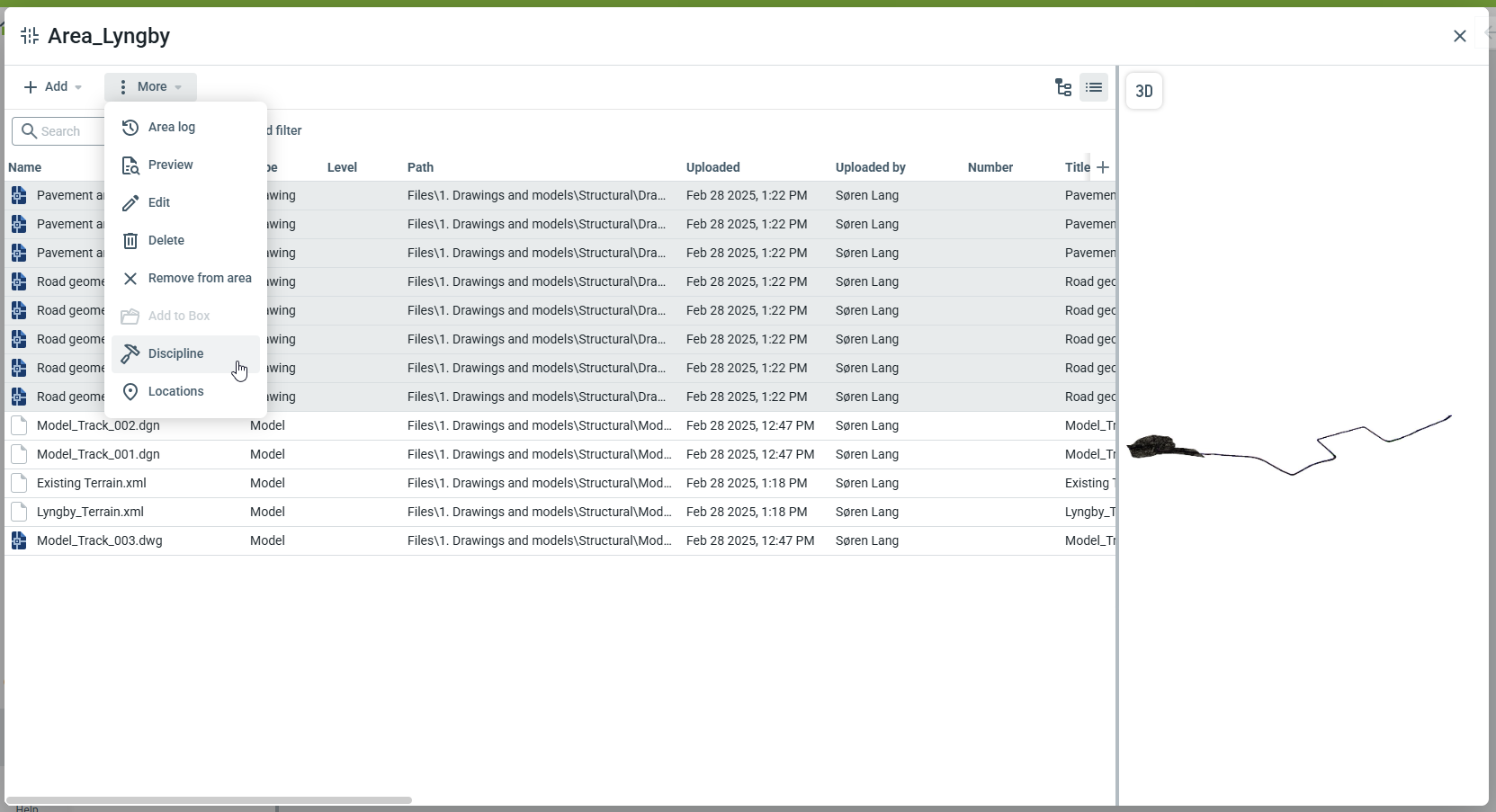

De standaardweergave is de mapweergave, maar u kunt deze wijzigen door op het -pictogram in de rechterbovenhoek te klikken. Dit toont de bestanden in een standaard lijstoverzicht waar u kunt zoeken en de inhoud kunt filteren. U kunt meerdere bestanden selecteren om ze tegelijkertijd te bewerken of te verwijderen.

Structuren

Structuren worden gebruikt voor verticale of gebouwachtige elementen die langs of binnen lineaire infrastructuurprojecten worden geplaatst, zoals stations of technische gebouwen.

In tegenstelling tot gebieden zijn structuren:

• Bevatten bouwlagen
• Beperkt tot een maximale lengte van 2 km
• Hebben tekeningen die aan individuele bouwlagen zijn gekoppeld

Structuren worden geplaatst volgens de coördinaten in hun BIM-bestanden en kunnen niet handmatig worden gepositioneerd.

In de kaartweergave is alleen een automatisch gegenereerd bovenaanzicht van de voetafdruk van het model zichtbaar. Tekeningen die aan een structuur zijn gekoppeld, worden niet direct op de kaart weergegeven.

Structuren activeren

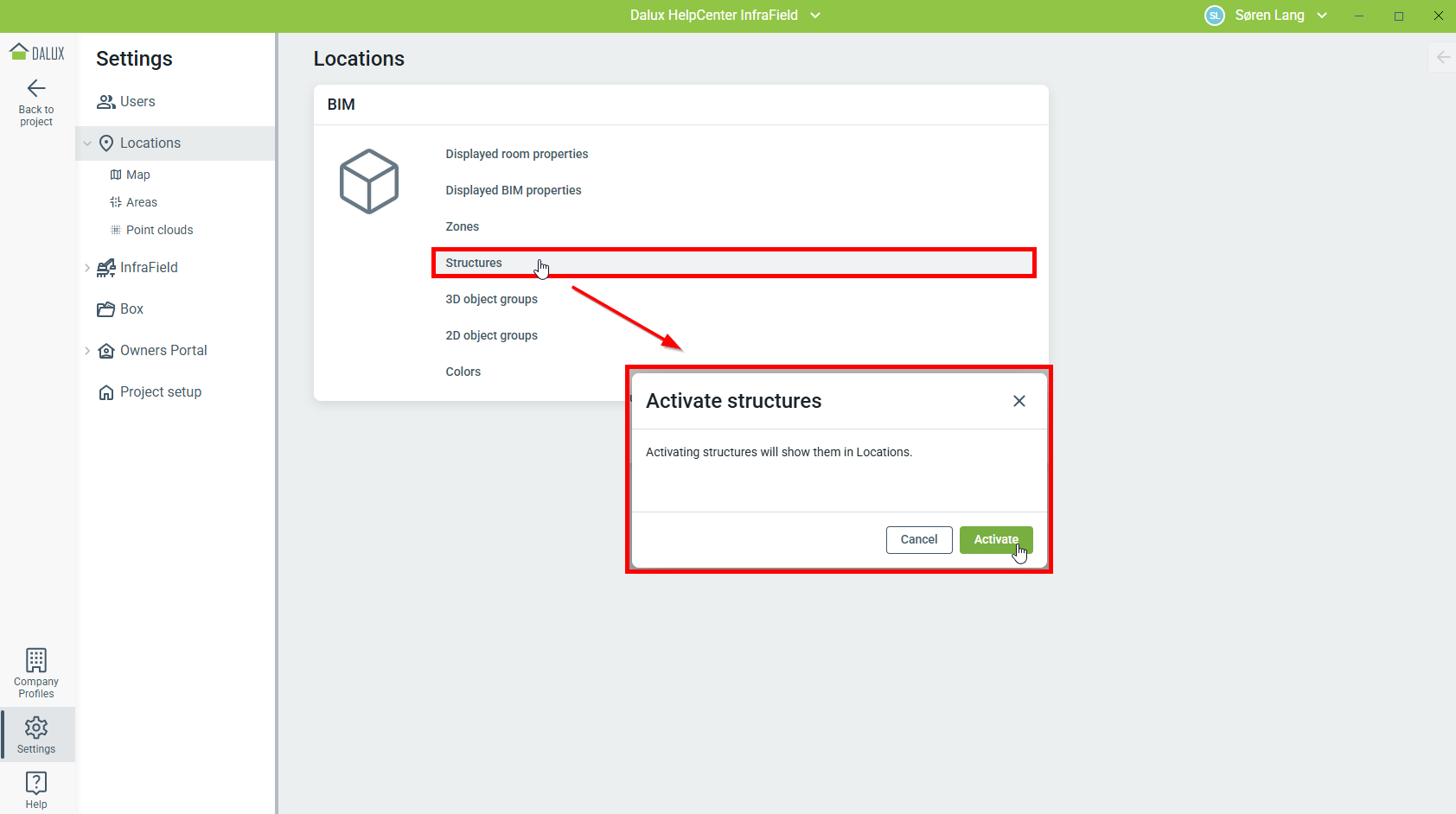

Structuren moeten vóór gebruik worden geactiveerd. Om structuren te activeren, ga naar:

Instellingen Locaties 'Structuren''Activeren'

Een nieuwe structuur aanmaken

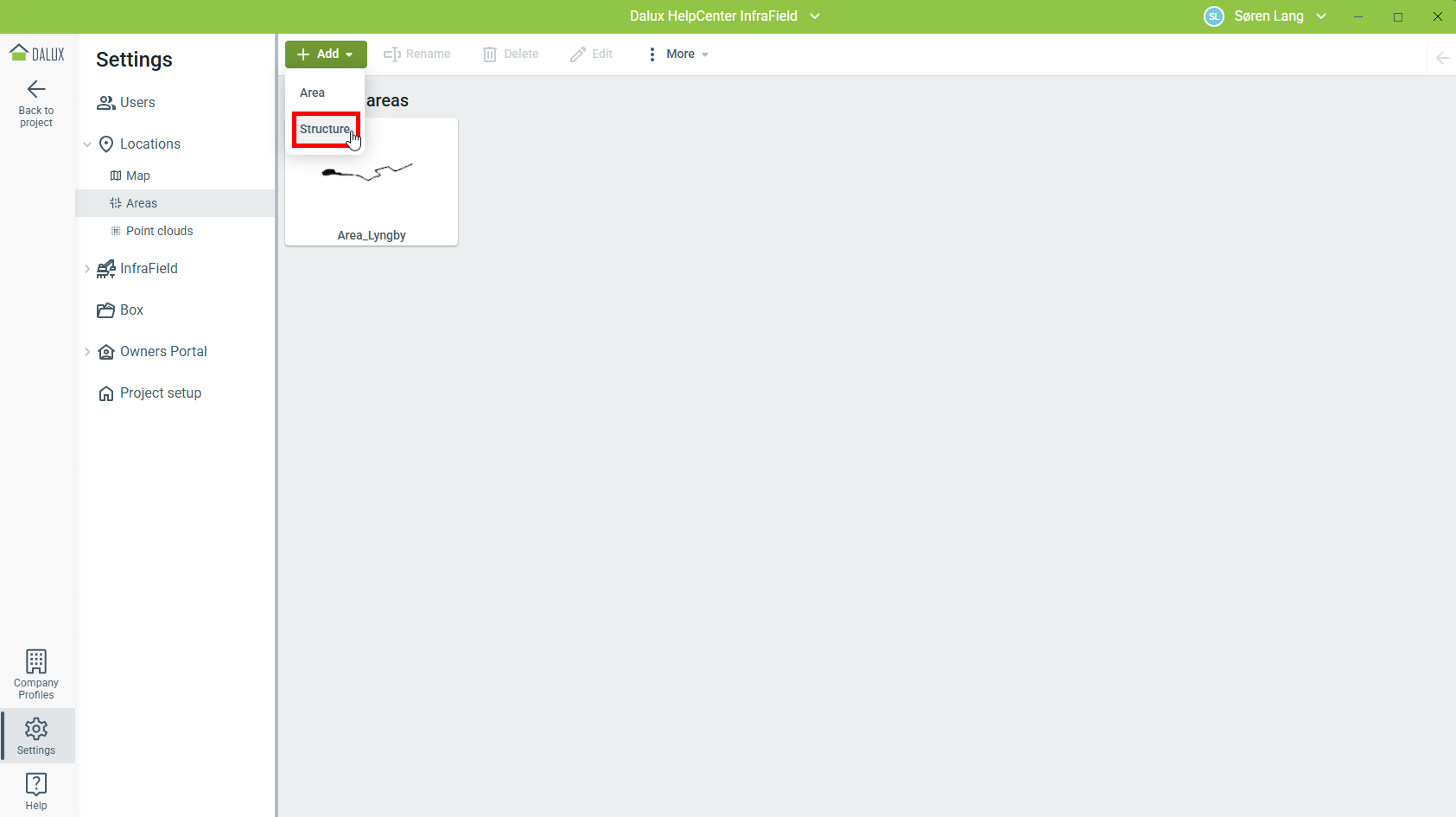

Om een nieuwe structuur aan te maken, ga naar:

Instellingen Locaties Gebieden Toevoegen 'Structuur'

Modellen en tekeningen worden op dezelfde manier geüpload als in gebouwen. Omdat ze hetzelfde functioneren, kunnen bouwlagen worden aangemaakt en kunnen tekeningen aan specifieke bouwlagen worden gekoppeld. Lees hier meer over in dit artikel: Upload IFC-modelbestanden en 2D-tekeningen.

Belangrijkste verschillen
