Hoe coördinatiesystemen instellen

In dit artikel leggen we uit hoe je vooraf gedefinieerde of aangepaste coördinatiesystemen in InfraField instelt.

Coördinatiesystemen zijn essentieel in civiele projecten omdat ze ervoor zorgen dat Design-, opmetings-, bouw- en GIS-gegevens gedurende de hele levenscyclus nauwkeurig uitgelijnd blijven.

Wanneer coördinaatreferenties inconsistent zijn, stapelen fouten zich op over fases, wat leidt tot verkeerd uitgelijnde modellen, verschoven oppervlakken, onjuiste opstanden en kostbare bouwfouten.

Een gedeeld coördinatiekader zorgt voor nauwkeurige positionering in het field, betrouwbare modeloverlays tussen CAD/BIM en GIS, en een vlotte integratie van opmeetgegevens, drone-scans, LiDAR en designmodellen.

Hoe het coördinatiesysteem instellen

Het coördinatiesysteem plaatst het project in de echte wereld en lijnt alle gebieden en structuren uit met de kaartweergave. Zodra u het coördinatiesysteem instelt, geldt dit voor alle gebieden en structuren in het project en hoeft u ze niet handmatig op de kaart te plaatsen.

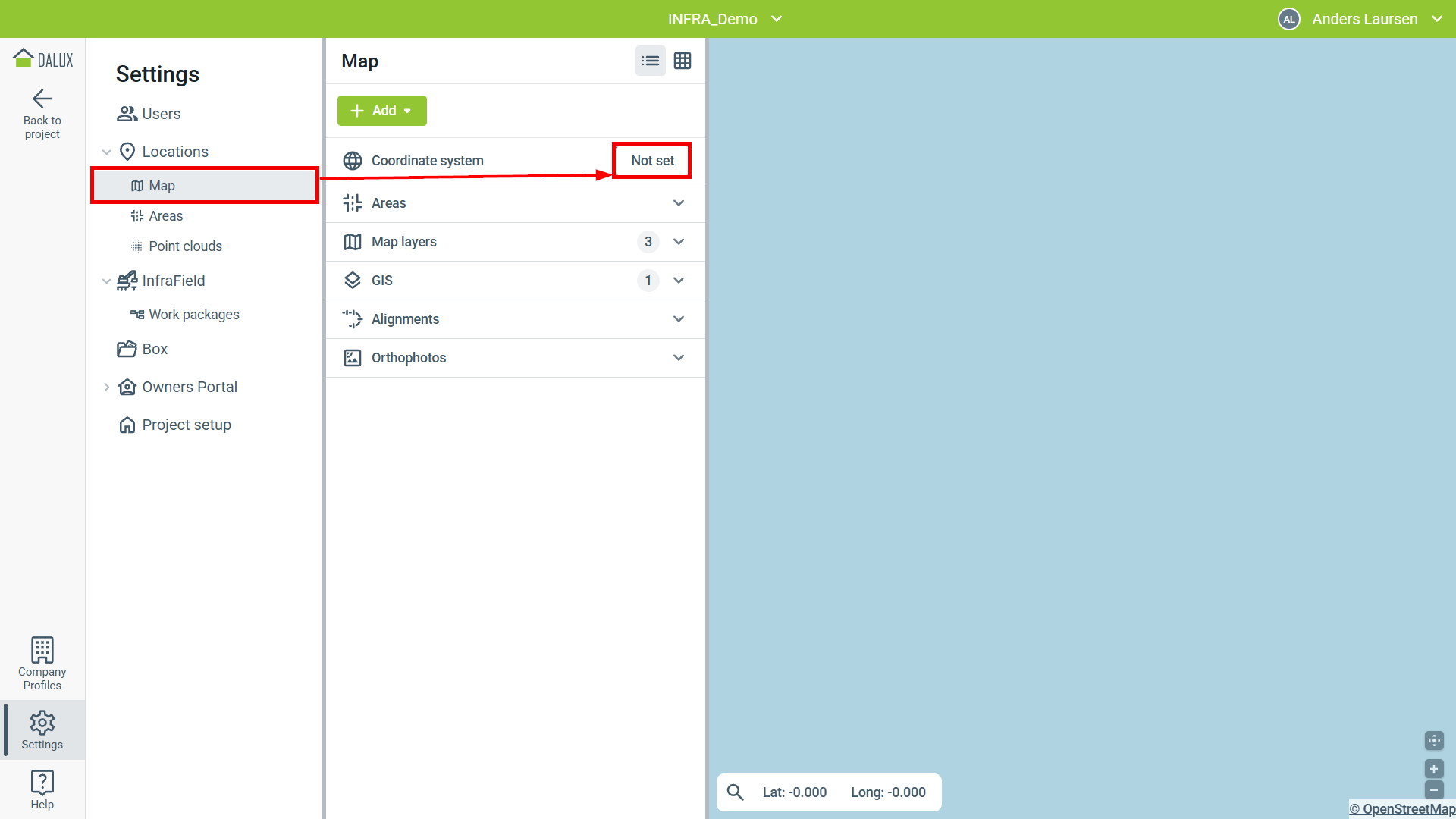

Om het project in het juiste coördinatiesysteem te plaatsen, ga naar

 InstellingenLocatiesKaart

In Systeem coördineren klik op 'Niet ingesteld'.

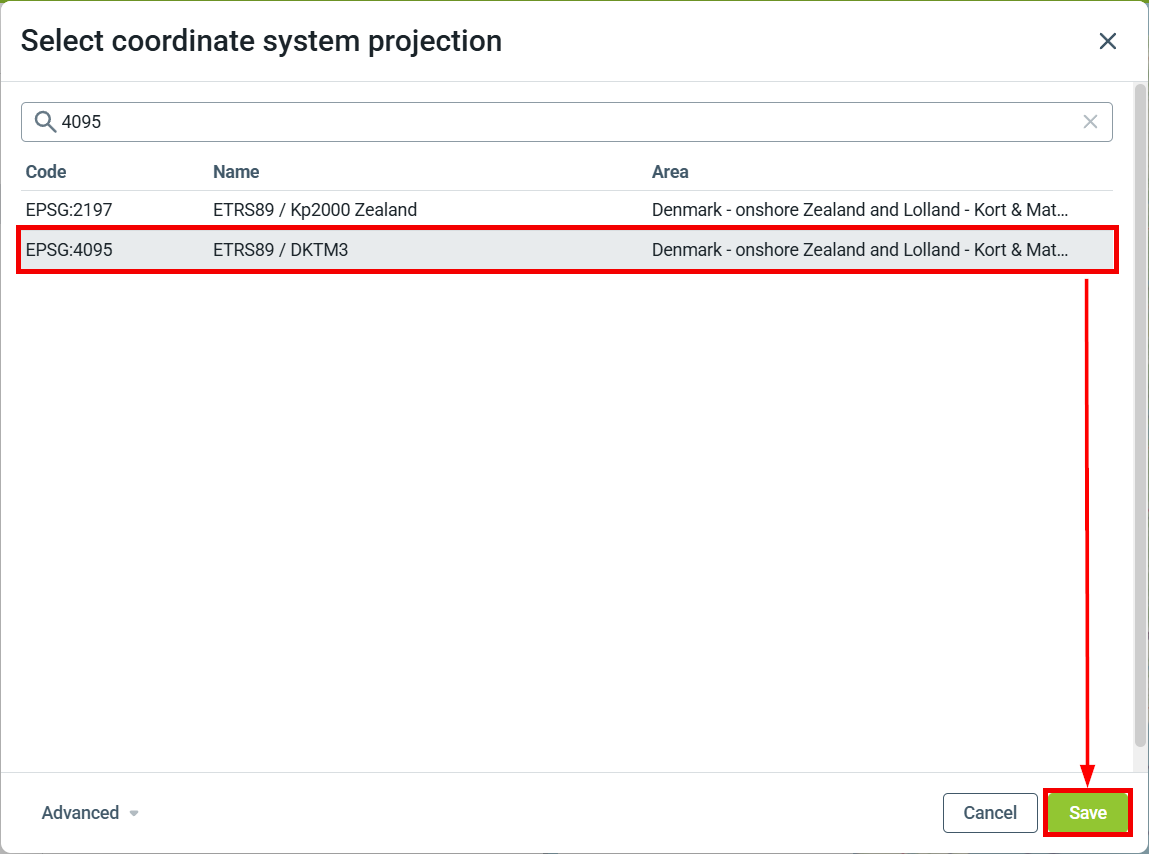

Je kunt zoeken naar het juiste coördinatiesysteem op code, naam of gebied. Zodra je het juiste systeem hebt gevonden, selecteer je het uit de lijst en klik je op 'OK'.

Als je niets hoeft aan te passen, is je coördinatiesysteem nu toegepast op het project en klaar voor gebruik.

Geavanceerde opties

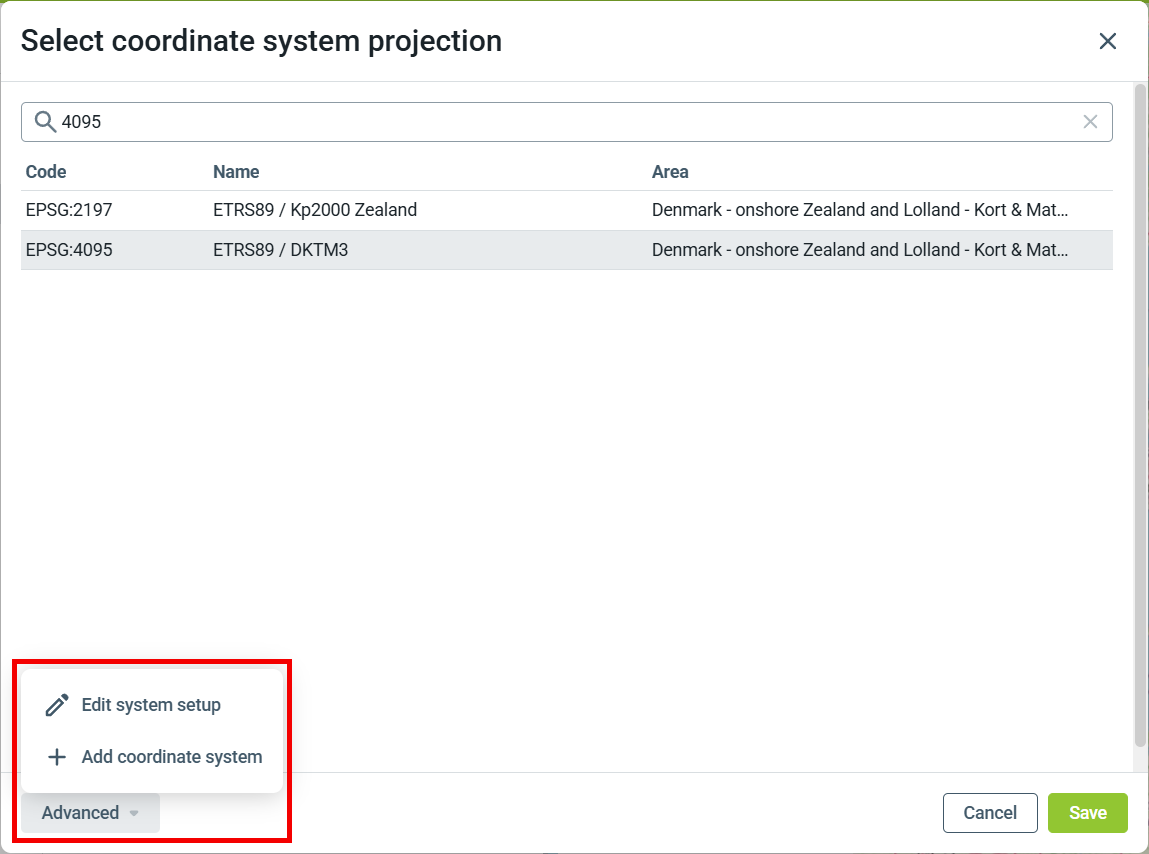

Onder het menu 'Geavanceerd' kun je ofwel de huidige coördinatiesysteeminstelling bewerken of je eigen aangepaste coördinatiesysteem toevoegen.

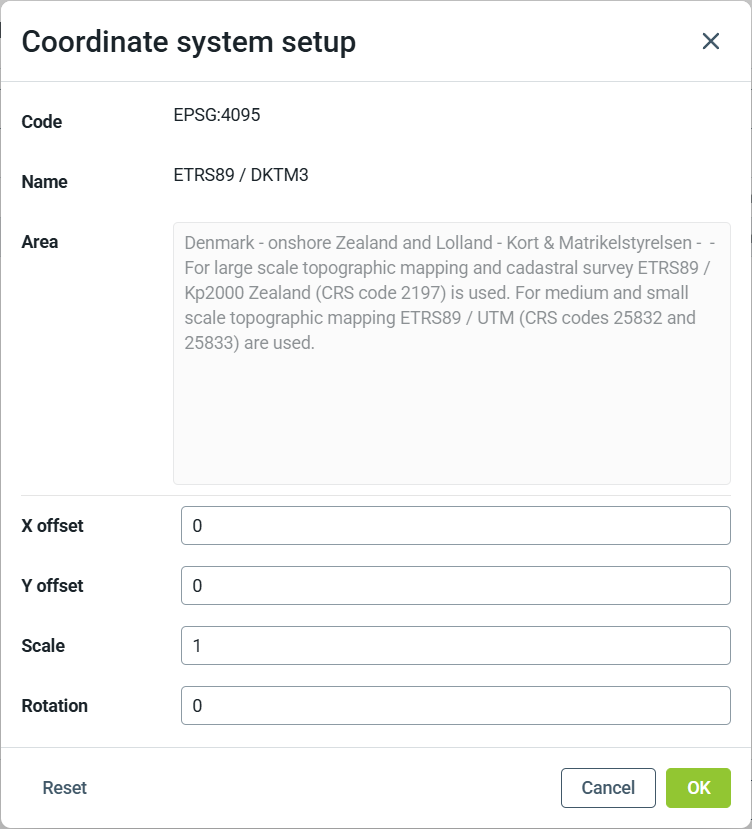

In Systeeminstelling bewerken kun je de projectie van het momenteel gekozen systeem aanpassen zodat deze overeenkomt met je project. Dit gebeurt door de X- en Y-verschuiving, de Schaal en de rotatie aan te passen.

Pas wijzigingen indien nodig toe en klik op 'OK' om op te slaan.

Klik op 'Opnieuw instellen' om terug te keren naar de standaard projectiewaarden.

Aangepast coördinatiesysteem toevoegen

Als je het coördinatiesysteem dat je gebruikt niet kunt vinden, of als je je eigen aangepaste coördinatiesysteem wilt toevoegen, kun je het aan de lijst toevoegen.

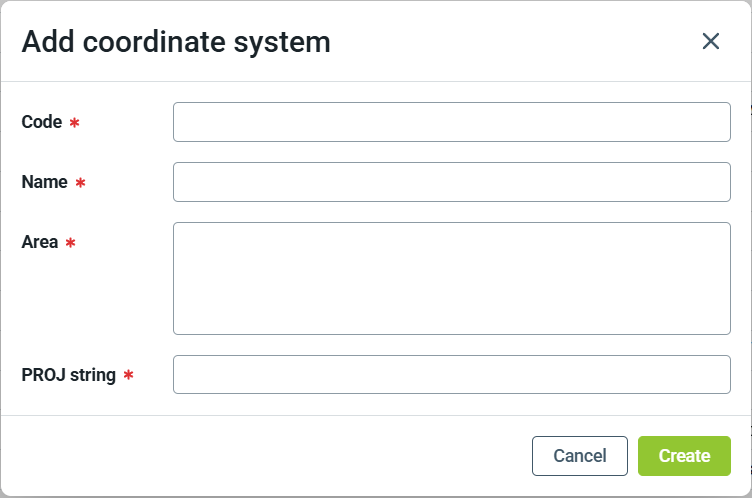

Dit doe je via het menu 'Geavanceerd' door te klikken op Coördinatiesysteem toevoegen.

Voer de vereiste informatie in: Code, Naam en Gebied; deze worden weergegeven in de lijstweergave.

Het 'PROJ string' veld moet de waarden voor je aangepaste coördinatiesysteem bevatten.

Houd er rekening mee dat de 'Code' later niet bewerkt kan worden, dus zorg dat je de juiste waarde invoert. Als je de code moet wijzigen, moet je het coördinatiesysteem verwijderen en opnieuw beginnen.

Eenmaal toegevoegd kan het coördinatiesysteem, net als een van de standaardopties, worden geselecteerd.

Aangepast coördinatiesysteem bewerken

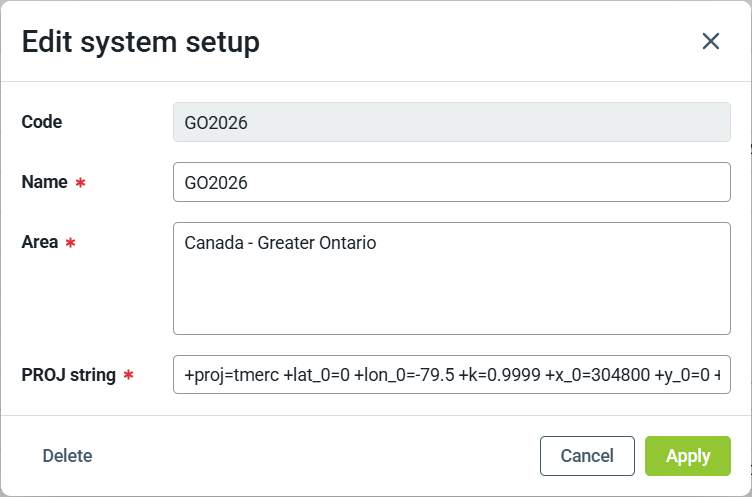

Wanneer een aangepast coördinatiesysteem is geselecteerd, kun je met Systeeminstelling bewerken de naam, het gebied en de PROJ string bewerken.

Om een aangepast coördinatiesysteem te verwijderen, klik op 'Verwijderen' in de linkerbenedenhoek. Je wordt gevraagd de actie te bevestigen voordat deze wordt verwijderd.

Verwijderde systemen kunnen niet worden hersteld, maar je kunt indien nodig een nieuw systeem aanmaken met dezelfde Informatie.

Verwijdering treedt onmiddellijk in werking voor alle gebruikers, dus zorg ervoor dat je hier rekening mee houdt als het project live is.
