Hoe de omvang in controleplannen en keuringsplannen te plannen

Het plannen van de omvang voor controleplannen en keuringsplannen stelt u in staat om te bepalen hoe vaak en op welke locaties een controle moet worden uitgevoerd.

Op deze manier kunt u de voortgang van afgewerkt werk bijhouden en hoeveel uitstaande controles er in uw project zijn.

Als je zones, 3D-objectgroepen of 2D-objectgroepen wilt gebruiken, raden we sterk aan om deze in te stellen voordat de omvang voor elk controlepunt ingesteld wordt:

• Zones: Zones stellen u in staat uw controles in beheersbare gebieden te structureren. Als je 3D- of 2D-objectgroepen wilt gebruiken, is het instellen van zones vereist.
• 3D-objectgroepen: Stel 3D-objectgroepen in om controles voor een aantal 3D-elementen te plannen.
• 2D-objectgroepen: Gebruik 2D-objectgroepen als je controles wilt uitvoeren voor een aantal elementen, maar je hebt geen 3D-model. 2D-objectgroepen kunnen ook worden gebruikt om controles op locaties te plannen als ze niet aan specifieke objecten zijn gekoppeld.

De omvang voor controleplannen en keuringsplannen instellen

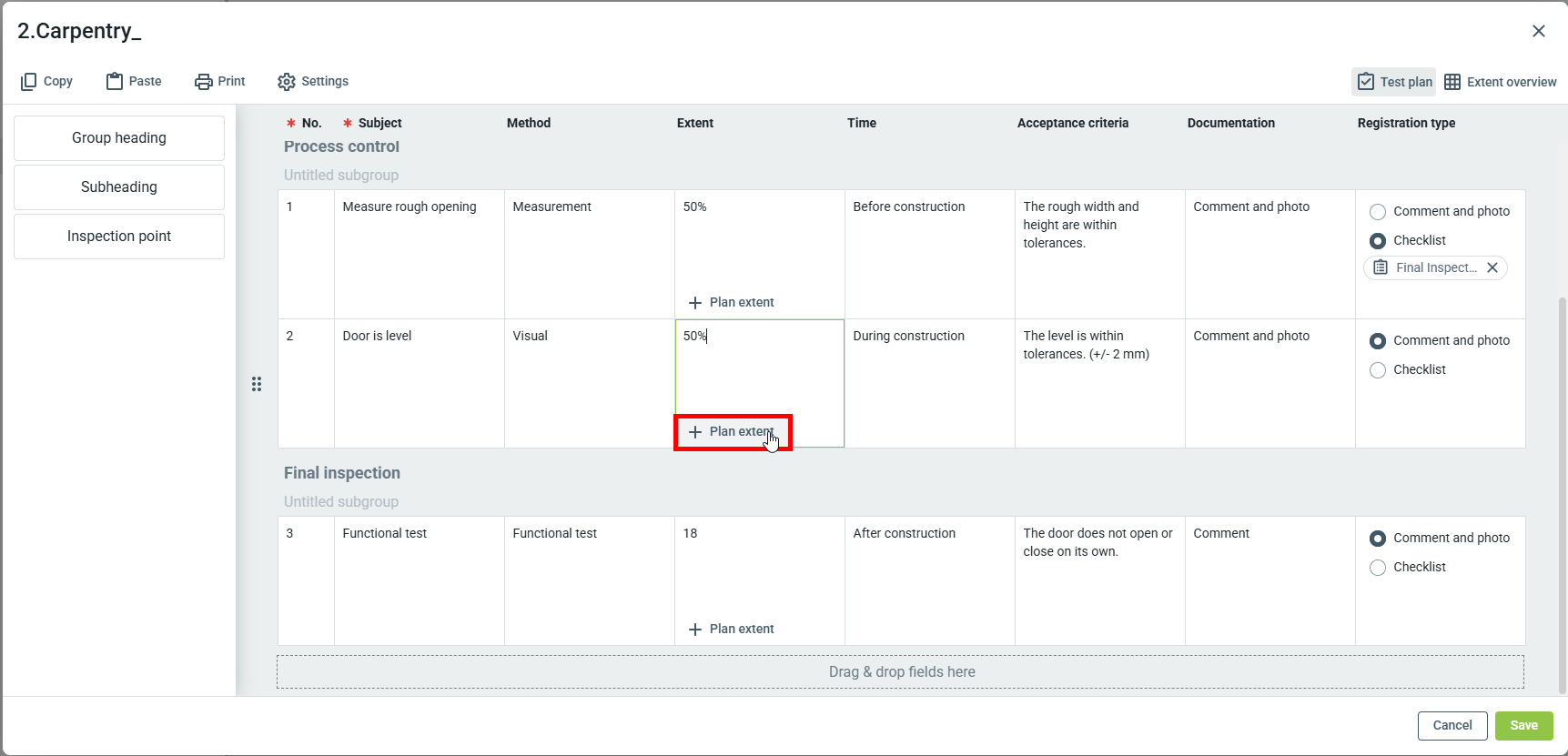

De omvang kan worden gepland door te klikken Omvang plannen.

 De omvang kan als volgt worden ingesteld:

• Geen omvang (geen specifiek aantal checks gepland)
• Aantal (totaal aantal geplande checks, maar niet gekoppeld aan een specifieke locatie)
• Zones (aantal geplande checks op bepaalde locaties)

De omvang is optioneel en standaard ingesteld op "Geen omvang".

Als je 'Zones' selecteert, klik op Toevoegen om voor elke zone een aantal controles te definiëren.

Om de omvang voor meerdere zones in te stellen, schakel over naar Overzicht omvang. Met deze weergave vereenvoudigt u het plannen van de omvang van uw controleplannen of keuringsplannen.

In het nieuwe venster zie je je omvangsoverzicht.

• Bovenaan het venster worden de controlepunten weergegeven
• Aan de linkerkant ziet u uw zones en zonelagen
• Het middelste deel van het venster bevat de matrix

Wanneer je in de matrix klikt, wordt een paneel aan de rechterkant geopend. Hier kun je het aantal en type omvang instellen.

Hoe de omvang voor zones zonder een locatie in te stellen

Je kunt 'Aantal' gebruiken om een specifiek aantal controles per zone te plannen die niet gekoppeld zijn aan een 3D- of 2D-object.

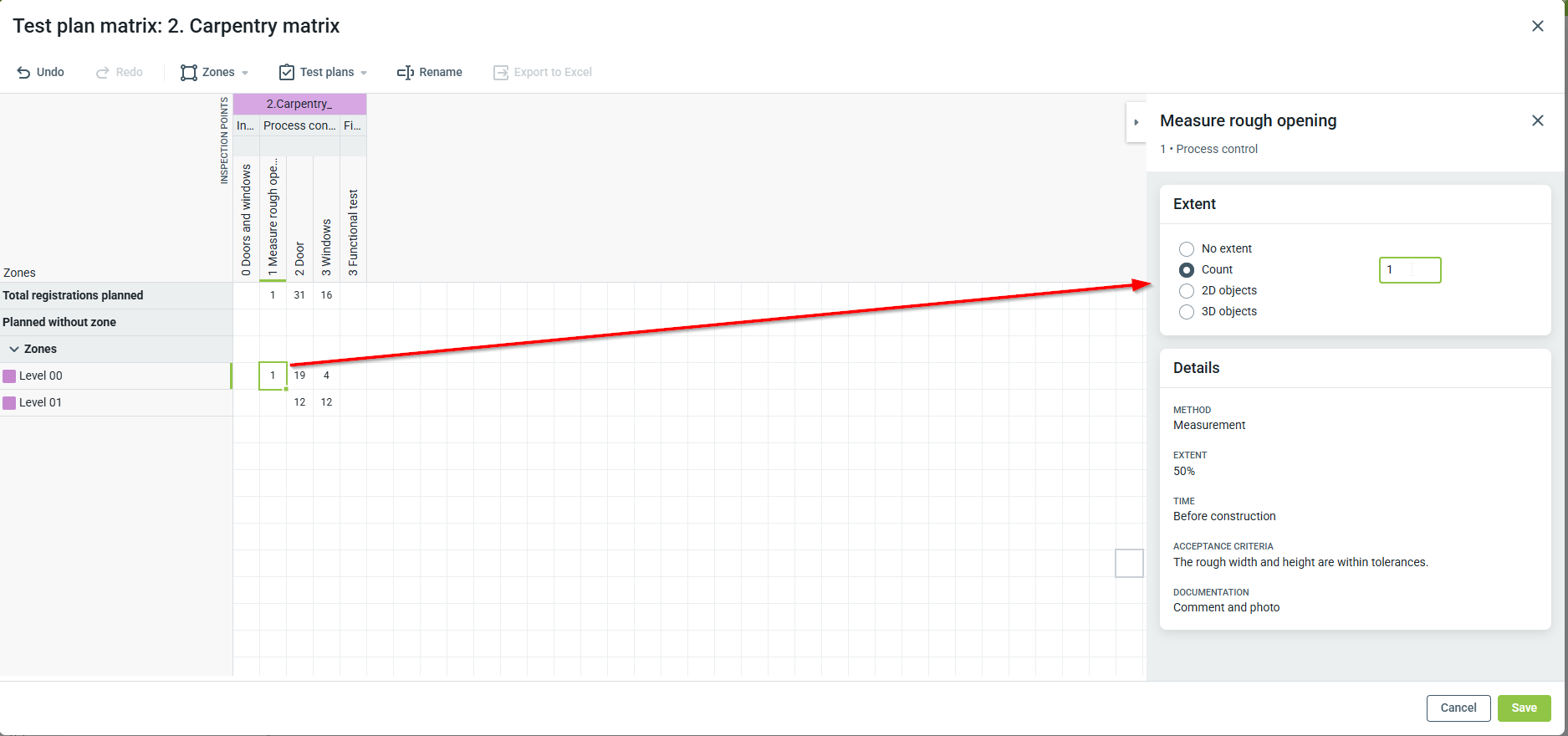

Om een aantal in te stellen, klik je in de matrixcel die overeenkomt met het controlepunt en de zone. Klik in het menu aan de rechterkant op 'Aantal' en typ in hoeveel tests moeten worden uitgevoerd.

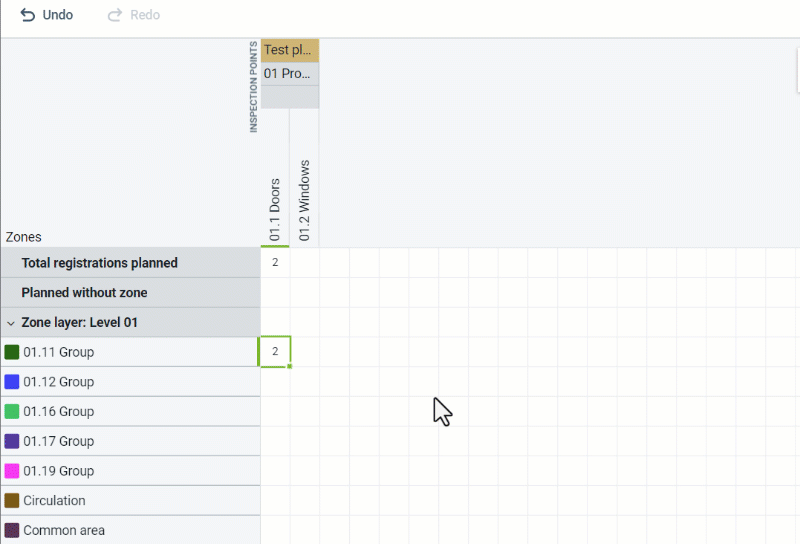

Als je van plan bent om hetzelfde aantal in alle of meerdere zones te gebruiken, kun je dit over meerdere zones en controlepunten slepen en neerzetten.

Je kunt ook een 'Geen omvang' cel slepen en neerzetten om snel alle geplande omvang opnieuw in te stellen.

Het totale aantal geplande registraties wordt automatisch bijgewerkt en is bovenaan te zien.

Indien nodig kun je op de individuele cellen in de matrix klikken en het omvangstype of aantal in het menu aan de rechterkant wijzigen.

Als je klaar bent, vergeet dan niet om op 'Opslaan' te klikken.

Hoe 2D- of 3D-objectgroepen te gebruiken voor omvang

Als je 2D- of 3D-objectgroepen hebt aangemaakt, kunnen deze worden gebruikt om automatisch het aantal te bepalen en de tests op de juiste locatie te plaatsen.

U kunt meer lezen over 2D- of 3D-objectzones in dit artikel: Hoe 2D / 3D-objectgroepen aan te maken.

Het groeperen van goed gedefinieerde 2D- of 3D-objecten is handig voor de planning, vooral als je elk object moet controleren. Bijvoorbeeld, als je elke deur in een gebouw moet controleren en elke deur is onderdeel van een 2D- of 3D-objectgroep, wordt het totaal aantal automatisch bijgewerkt in het overzicht.

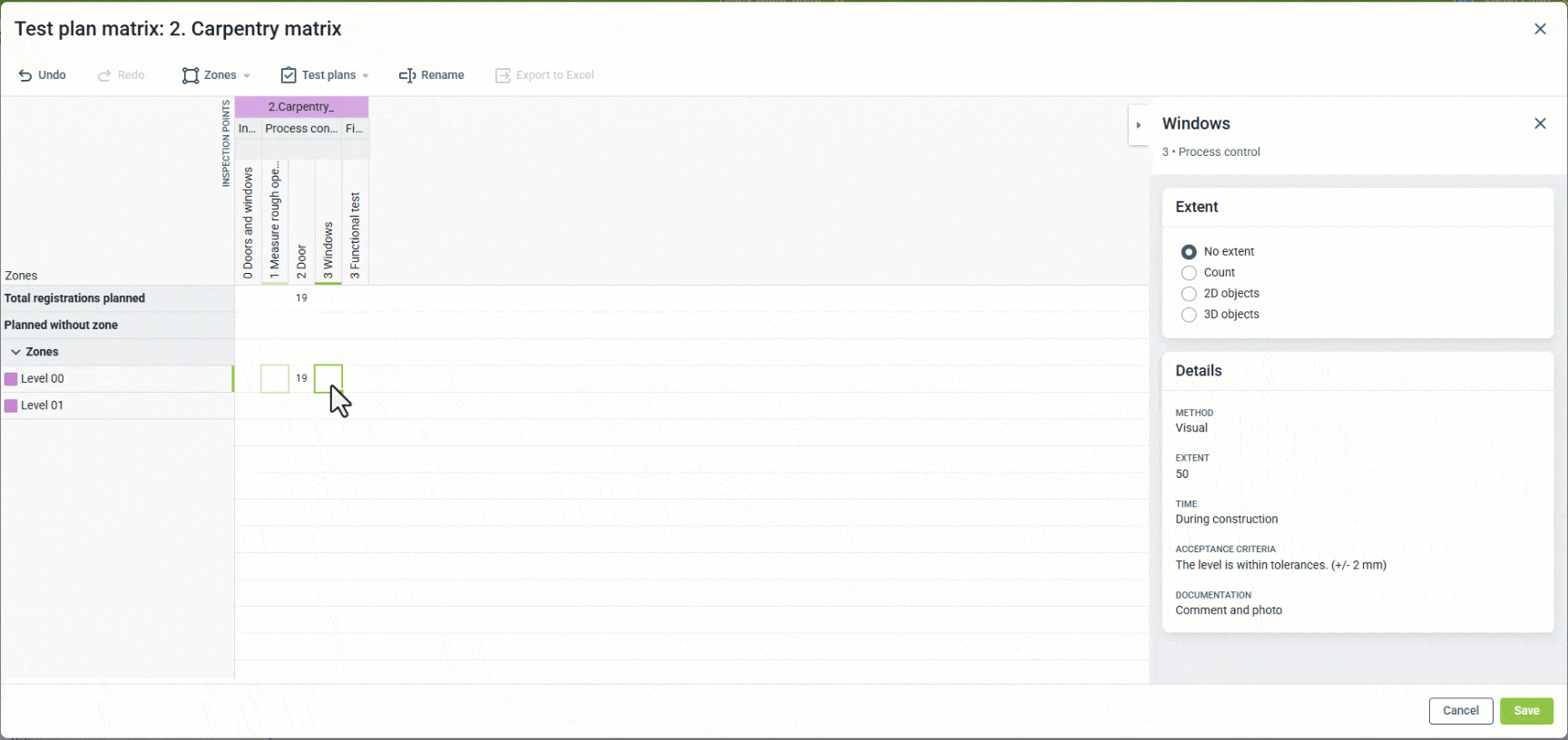

Om omvang in te stellen vanuit 2D- of 3D-objectgroepen, klik je op een cel in de matrix. Klik dan in het zijmenu op '2D-objecten' of '3D-objecten'. Zoek of selecteer welke groep je wilt gebruiken.

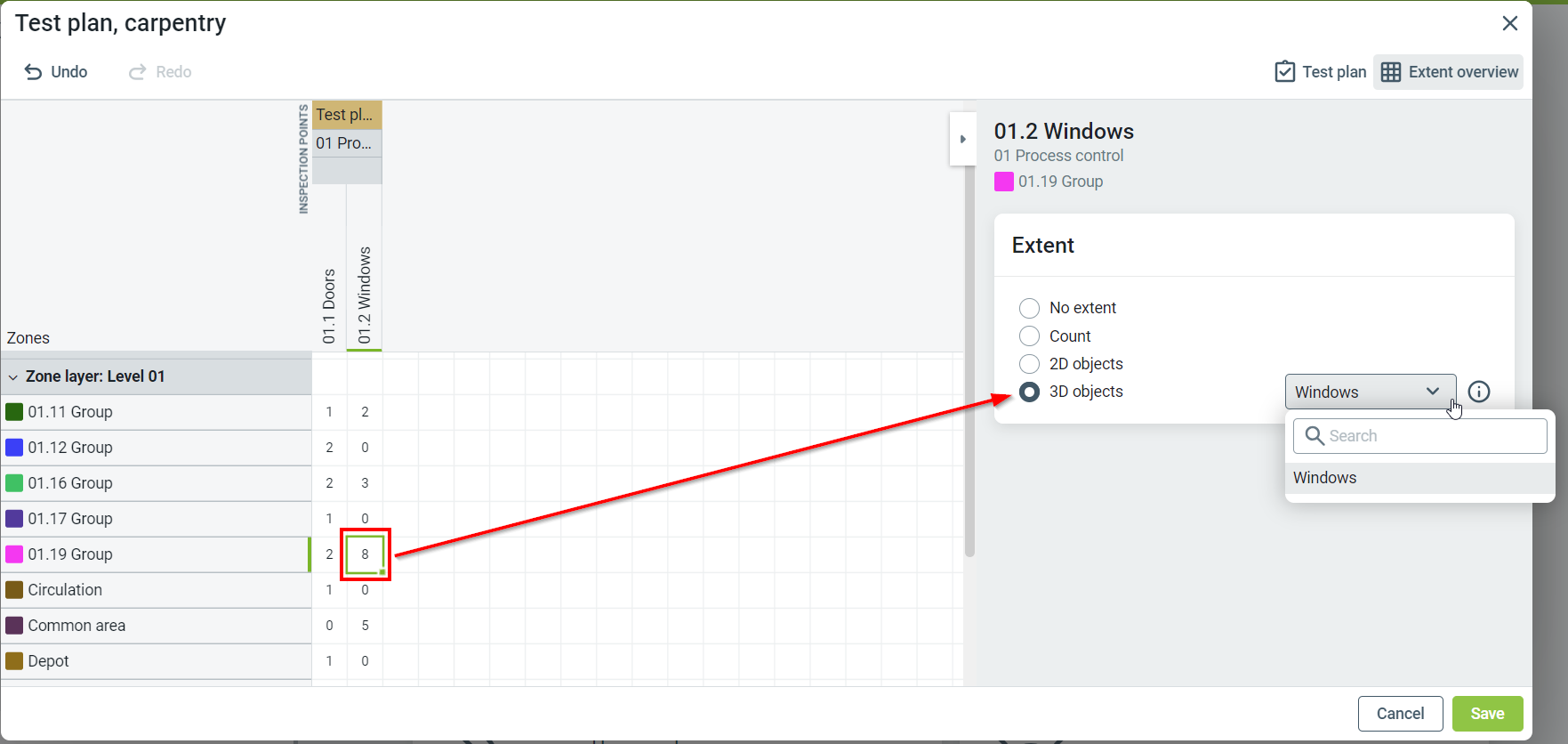

In het bovenstaande voorbeeld is de inspectie van ramen gepland met behulp van 3D-objecten.

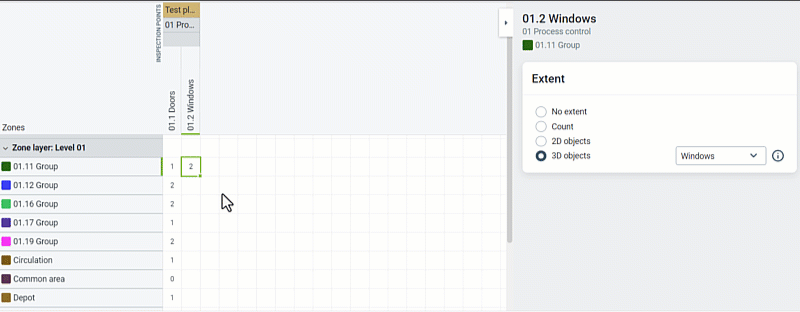

Je kunt snel slepen en neerzetten over meerdere zones om de omvang in te stellen als 2D- of 3D-objecten voor de zones.

Als je klaar bent, vergeet dan niet om op 'Opslaan' te klikken.

Gedeeltelijke omvang met behulp van objecten en zones

Wanneer je omvang gebruikt in zones met 2D- of 3D-objectgroepen, kun je een gedeeltelijke omvang instellen. Met gedeeltelijke omvang kunt u een percentage van de testen opgeven dat moet worden uitgevoerd.

Als de specificaties bijvoorbeeld vereisen dat 50% van alle deuren en ramen op elke verdieping in het gebouw worden getest, kan dit als een gedeeltelijke omvang worden ingesteld.

Naarmate de 3D-objecten in de zone worden getest, wordt de omvang automatisch bijgewerkt. De controles zijn afgerond wanneer de gedeeltelijke omvang is bereikt. Controles kunnen nog steeds uitgevoerd worden om verder te gaan dan de gedeeltelijke omvang.
