Hoe voor te bereiden op een SiteWalk

Dit artikel zal je helpen om te starten met het gebruik van SiteWalk op je project. Je kunt SiteWalk gebruiken voor projecten die BIM-modellen gebruiken, alsook voor 2D-only projecten, voor het geval je uitsluitend met tekeningen werkt.

We behandelen de benodigde apparatuur en best practices voor de beste resultaten van je SiteWalks. Je kunt SiteWalk gebruiken voor:

• Snelle en eenvoudige visuele vastlegging van de voortgang of as-built situatie
• 360° graden foto registratie, geïntegreerd met Dalux Field functies
• Vergelijk vastleggingen van dezelfde locatie met verschillende momentopnames in de tijd of met het BIM-model.

Benodigde apparatuur

Voordat je kunt beginnen met SiteWalk, heb je de juiste apparatuur nodig. SiteWalk kan alleen worden gebruikt met een ondersteunde camera, zoals hieronder in de lijst vermeld.

Ondersteunde camera´s:

• Insta360 X5 - Aanbevolen door Dalux, vereist een SD-kaart, bijvoorbeeld een MicroSD V30
• Insta360 X4* - Vereist een SD-kaart, bijvoorbeeld een MicroSD V30
• Ricoh Theta Z1

*Let op: de Insta360 X4 Air wordt niet ondersteund.

We raden het gebruik van de volgende apparatuur aan:

• Aanbevolen camera: Insta360 X5
• Neem een powerbank mee om voldoende batterijduur te garanderen tijdens het maken van foto's
• Vermijd het gebruik van een lensbeschermer, omdat dit de beeldkwaliteit kan beïnvloeden

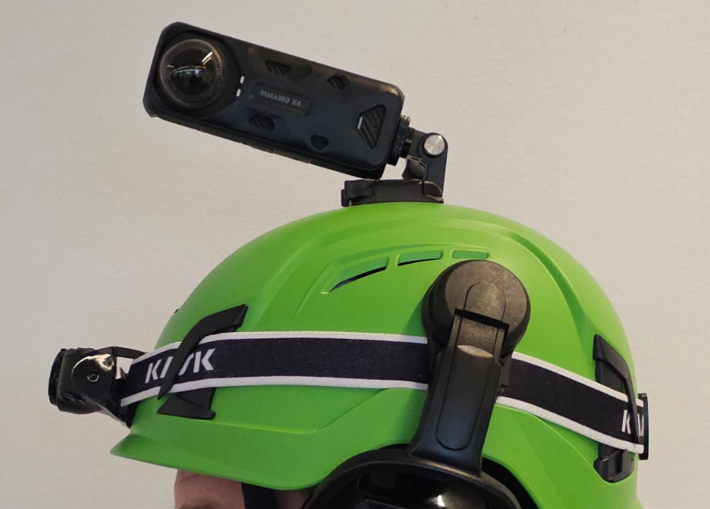

• Bevestig de camera met een lichte kanteling om de hoogte te verminderen
• Neem extra verlichting mee wanneer u in omgevingen met weinig licht werkt

Raadpleeg voor meer details de volledige apparatuurgids: Aanbevolen apparatuur voor SiteWalk

Model- en tekenkwaliteit

Je kunt SiteWalk gebruiken voor zowel BIM-projecten als 2D-only projecten. De route die op je tekeningen wordt geplaatst, hangt af van het type en de kwaliteit van je gegevens.

Hier zijn enkele tips voor het beste resultaat in 2D-only projecten:

• Gebruik een hoogwaardige architectonische plattegrond van een enkele verdieping.
• Idealiter toont je tekening duidelijk objecten zoals muren, ramen, deuren en andere elementen.
• De tekening moet de schaalinformatie in Dalux bevatten.
• Zorg ervoor dat je per tekening slechts één plattegrond hebt en geen overlappende versies in het geval van renovatieprojecten.

NIET gebruiken:

• Installatietekeningen
• Plafondplattegronden
• Orthofoto's
• Tekeningen met meerdere bouwlagen
• Tekeningen met veel annotaties en overlays.

Goed voorbeeld voor SiteWalk

Als je 3D-modellen in je project hebt, volg dan deze richtlijnen:

• Gebruik een architectonisch model van het gebouw dat objecten zoals muren, ramen, deuren en andere elementen omvat.
• Zorg ervoor dat je bouwlagen op de juiste hoogte zijn aangemaakt en dat je tekeningen nauwkeurig zijn geschaald en georiënteerd.
• Voorkom meerdere design versies in hetzelfde gebouw. Je kunt verschillende discipline modellen aan één gebouw koppelen, maar niet verschillende versies van hetzelfde design, zoals voor- en na-renovatie.
• Vermijd algemene geometrische types in je BIM-model, zoals IFCElementProxy. Types zoals deze kunnen de nauwkeurigheid van het resultaat verminderen.

Het plannen van je route en schema

Regelmatige SiteWalks stellen je in staat de voortgang van je project tijdens de bouwfase te volgen. Voor eenvoudige vergelijking en grondige documentatie is het een goed idee om SiteWalks met vaste tussenpozen uit te voeren van

• Hoge-activiteit (MEP-installaties, interieurafwerking, etc.): wekelijks
• reguliere activiteit (betonwerken, gevel, etc.): tweewekelijks
• lage activiteit (voltooide/gepauzeerde bouwzones): maandelijks

Kortere intervallen in gebieden met veel activiteit zorgen voor een juiste documentatie en verkleinen het risico op het missen van cruciale informatie.

Plan je route(s) dienovereenkomstig. Loop telkens ongeveer dezelfde route om je afbeeldingen eenvoudig te kunnen vergelijken. Volg deze richtlijnen om je routes te plannen voor de beste resultaten:

• Start en einde - Selecteer makkelijk herkenbare locaties op de tekeningen (bijv. deuropeningen) die minstens 10 meter uit elkaar liggen. Zorg ervoor dat je de juiste punten op de tekening selecteert.
• Blijf op dezelfde verdieping - Je kunt slechts één verdieping per video opnemen. Blijf op dezelfde verdieping en begin een nieuwe opname op een nieuwe verdieping.
• Kennis van uw route - De route is gemakkelijker als je weet waar je naartoe gaat. Neem eerst de bouwplaats in je op en identificeer de plekken die je wilt bezoeken en of je daar ook daadwerkelijk kunt komen. Wees consistent met je routes, want dit maakt het later gemakkelijker om ze te vergelijken.
• Herhaal locaties - Het is altijd een goed idee om twee keer hetzelfde gebied te lopen. Dit helpt het systeem waar je bent geweest te herkennen en verbetert de route van de SiteWalk.
