Dit artikel legt uit hoe u tekeningen kunt toevoegen en bijwerken in Dalux-projecten met alleen Field en Locaties. Tekeningen toegevoegd aan Locaties kunnen worden gebruikt voor registraties in Field, zoals taken en checklists.
Lees meer
Als je ook Box in je project hebt, lees dan dit artikel: Tekening- en documentversies bijwerken.
Als je project een 3D-model heeft, lees dan dit artikel: IFC-modelbestanden en 2D-tekeningen uploaden
Hoe tekeningen uploaden
Gebruikersrechten
Alleen projectbeheerders of gebruikers met gebruikersrechten voor Locaties kunnen gebouwen aanmaken en tekeningen uploaden. Lees meer over gebruikersgroepen in dit artikel: Hoe gebruikersgroepen in te stellen.

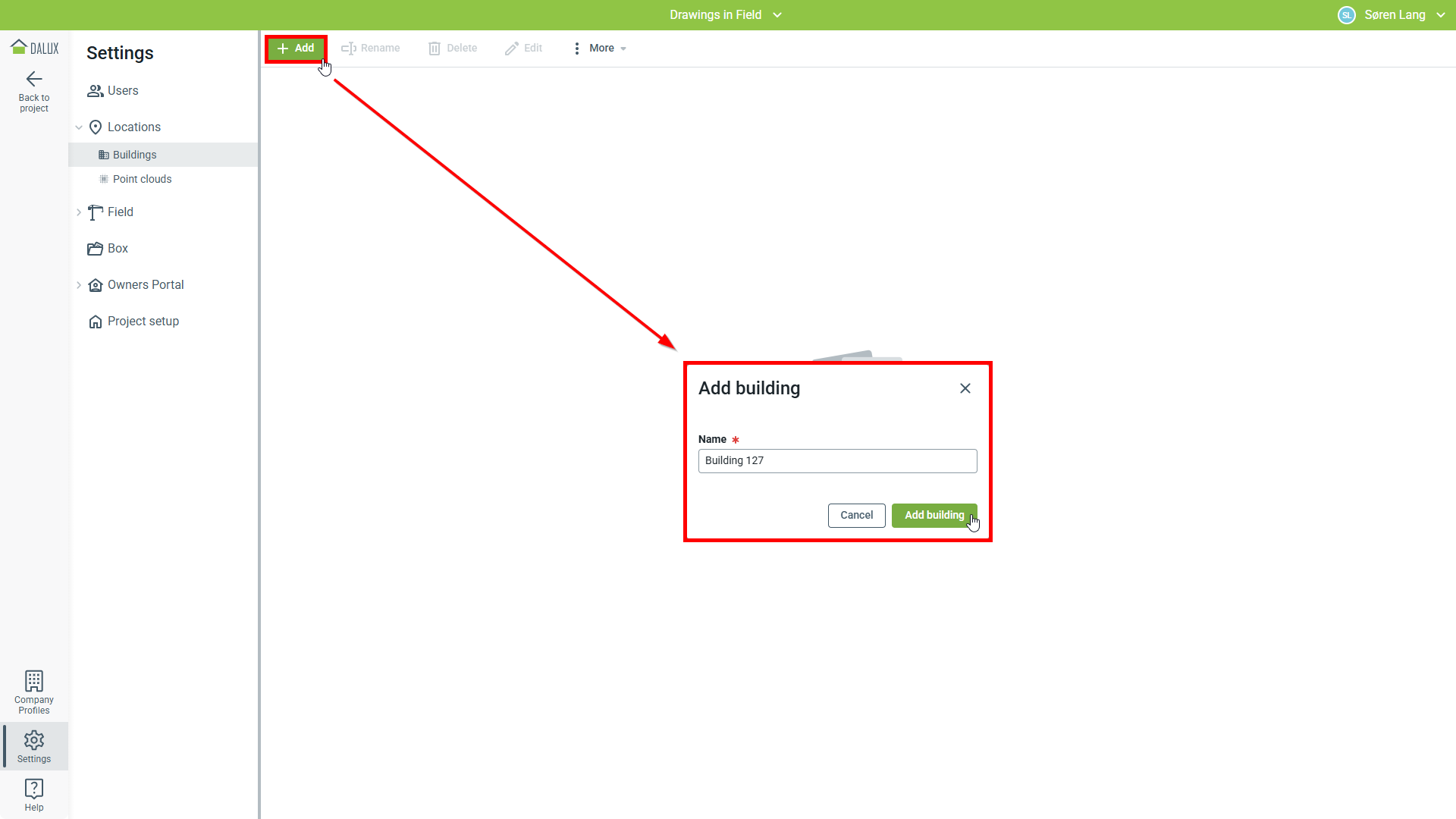

Voordat u tekeningen gebruikt in Locaties en Field, moet u ze aan een gebouw toevoegen. Begin door te gaan naar:
Instellingen
Locaties
Gebouwen
Toevoegen.

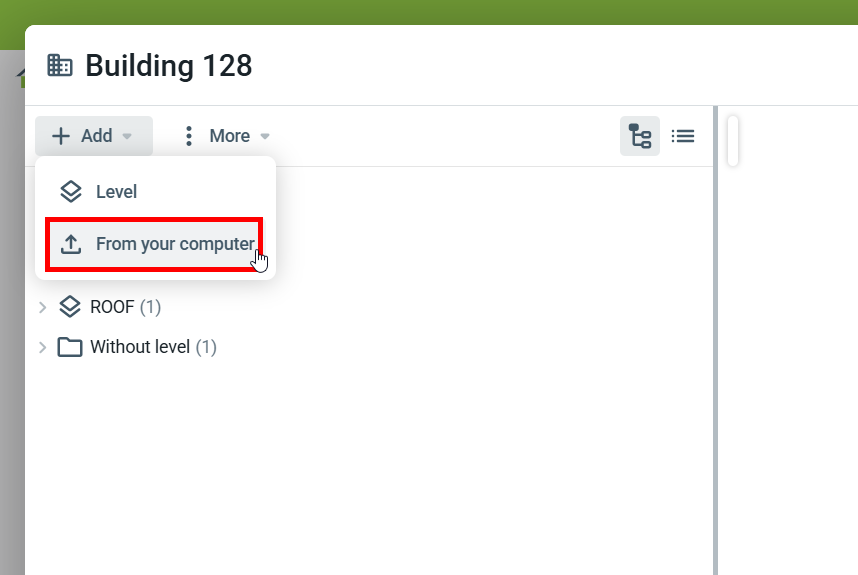

Zodra het gebouw is aangemaakt, kunt u beginnen met het uploaden van uw tekeningen vanaf uw computer.

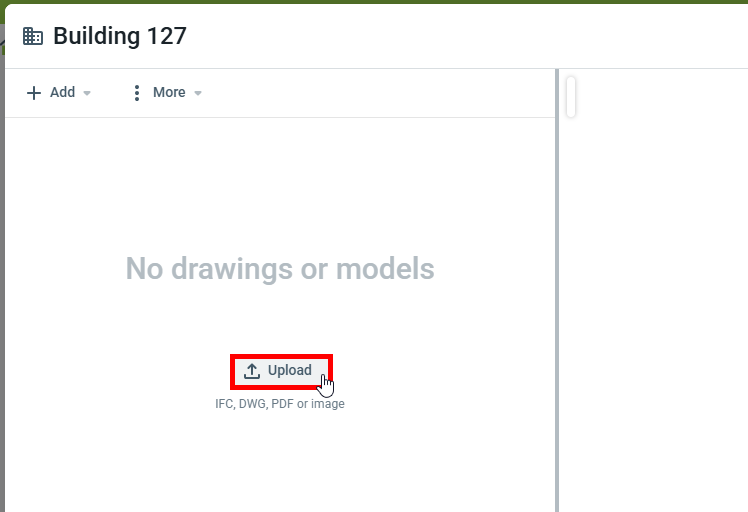

Klik Uploaden en zoek uw tekeningen.

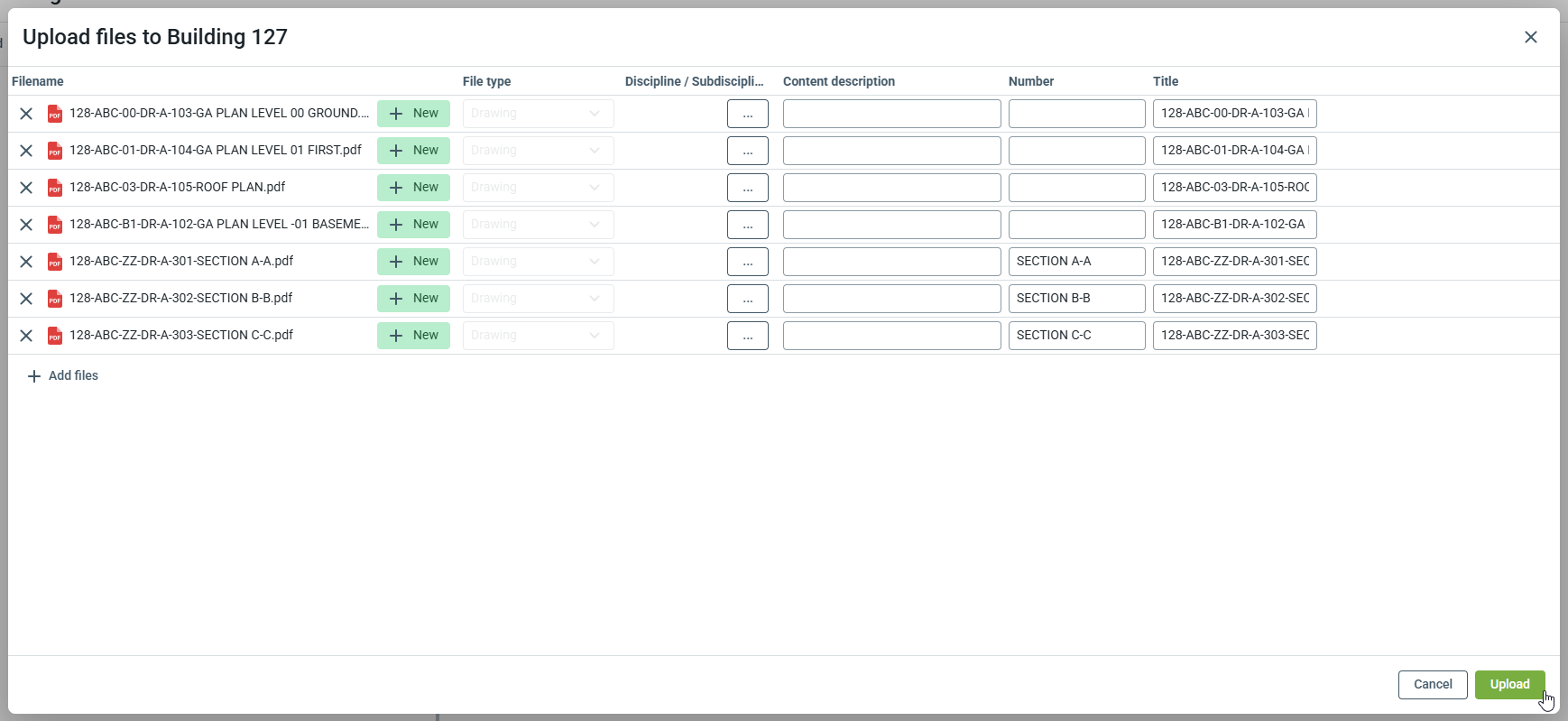

In het uploadvenster kun je de bestanden die geüpload moeten worden bekijken en disciplines, inhoudsbeschrijvingen of tekennummers voor hyperlinks toevoegen.
De titel stelt de tekeningsnaam in die in Locaties en Field aan gebruikers wordt getoond, maar wijzigt de bestandsnaam niet. Hiermee kunt u de weergegeven naam vereenvoudigen, zodat mensen de juiste tekeningen op de bouwplaats gemakkelijker kunnen vinden.
Deze instellingen kunnen later worden gewijzigd.
Je kunt meer lezen over disciplines in dit artikel: Disciplines en subdisciplines
Je kunt meer lezen over hyperlinks in dit artikel: Hyperlinks op PDF-tekeningen
Note
Wanneer de tekeningen zijn verwerkt, zijn ze beschikbaar in Locaties voor alle gebruikers van het project.
We raden aan alleen tekeningen naar een gebouw te uploaden als ze bedoeld zijn voor Field-registraties.

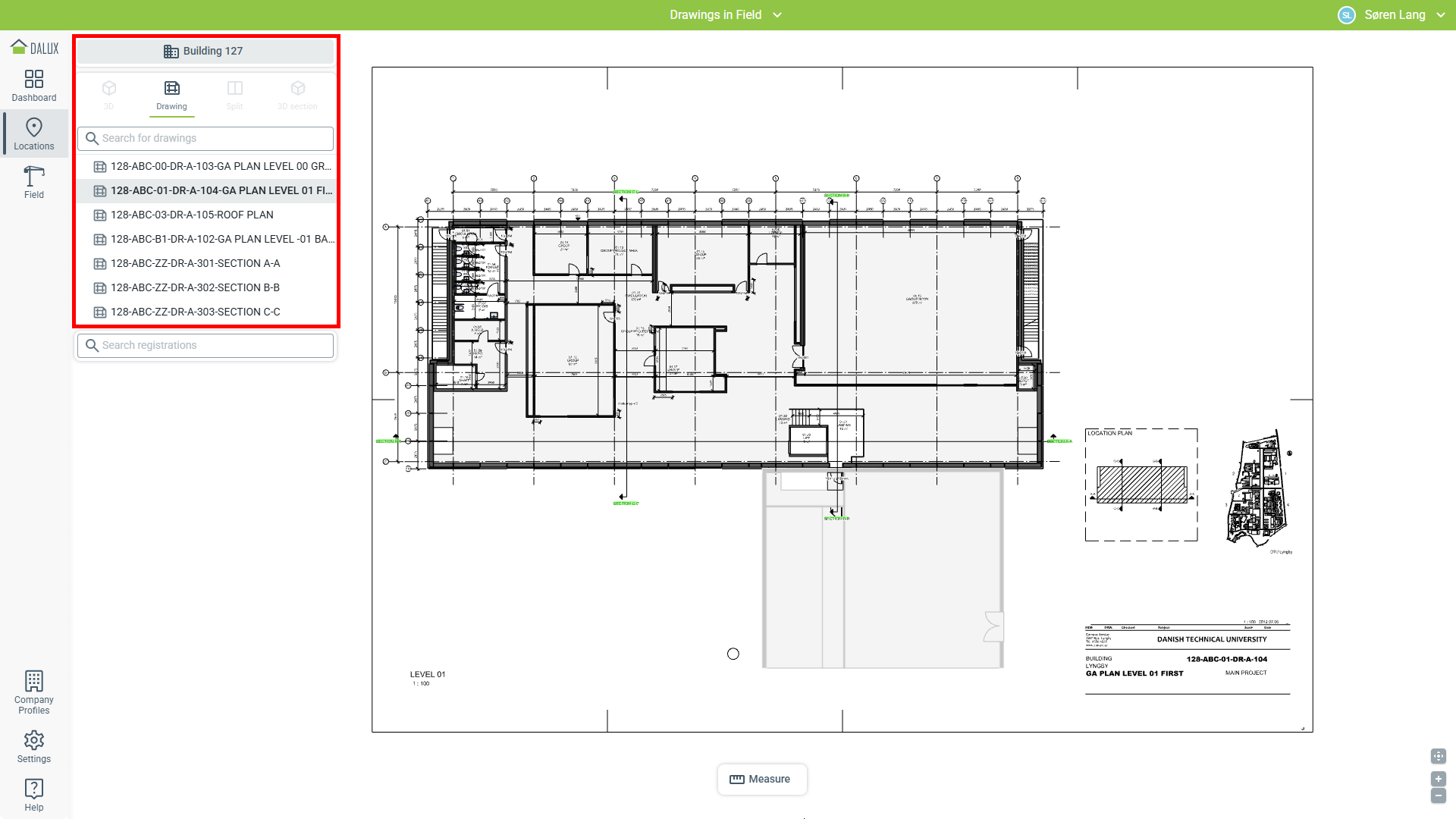

Uw toegevoegde tekeningen zijn nu klaar voor gebruik in Locaties en
Field.
Hoe bouwlagen toevoegen
Alle tekeningen worden zonder bouwlagen geüpload. Als je gebouwen meerdere bouwlagen hebben, raden we aan bouwlagen toe te voegen in Dalux om je tekeningen beter te organiseren.

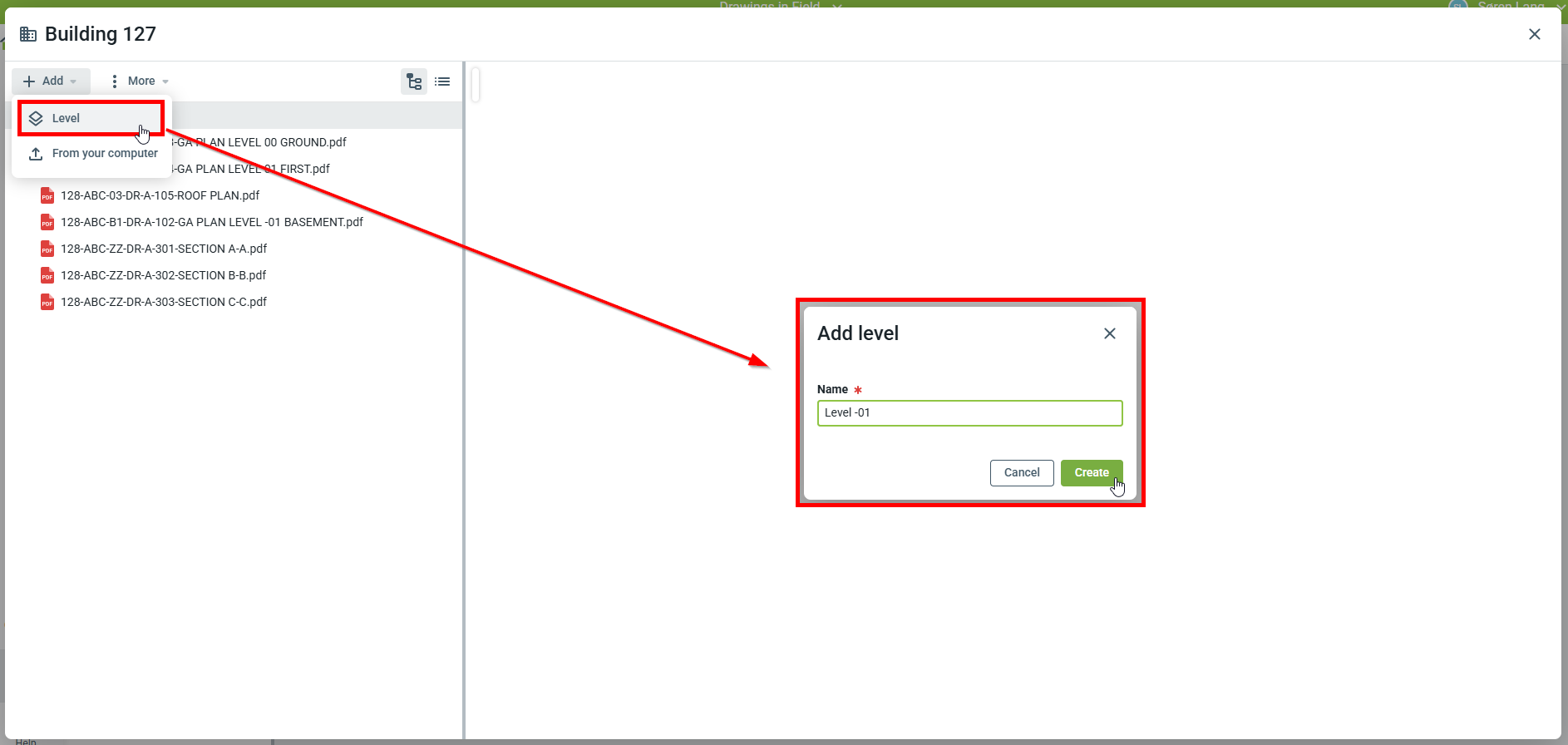

Om een bouwlaag toe te voegen, klik Toevoegen
Bouwlaag
Voer een naam in
'Aanmaken'
De bouwlagen moeten de bouwlagen in uw gebouw weerspiegelen. Zodra de bouwlagen zijn aangemaakt, moet je de tekeningen kaart.
Om tekeningen te kaart, sleep een tekening naar een bouwlaag.
Note

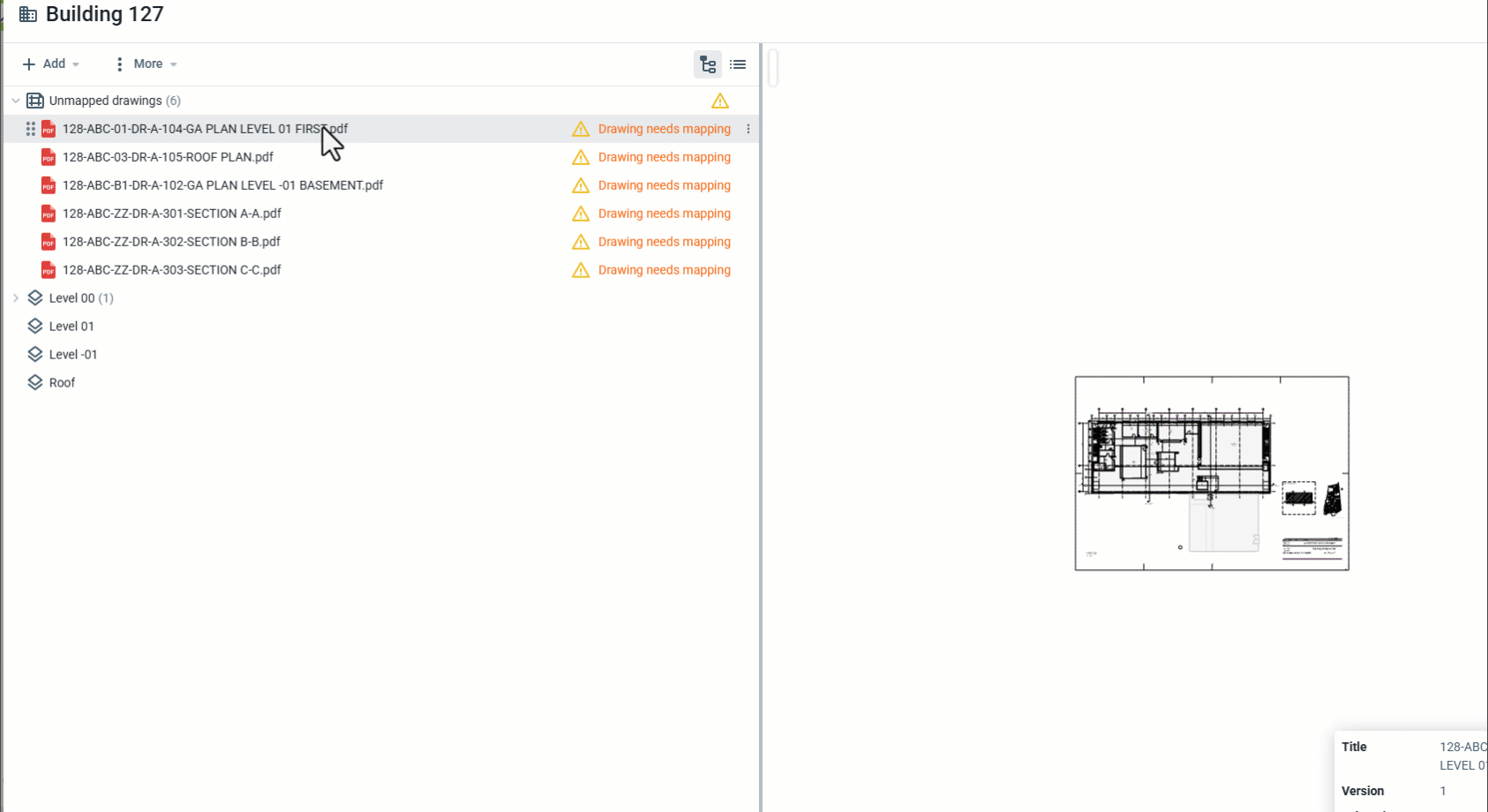

Bij het toevoegen van bouwlagen zullen alle niet in kaart gebrachte tekeningen verschijnen in een map die "Zonder bouwlaag" heet in Locaties. Vervolgens kunt u:
- Laat de tekeningen als niet in kaart gebrachte tekeningen
- Beweeg de muis over de niet in kaart gebrachte tekening en klik vervolgens
Mappen naar 3D
Geen mapping
Beide methoden zullen er hetzelfde uitzien in Locaties

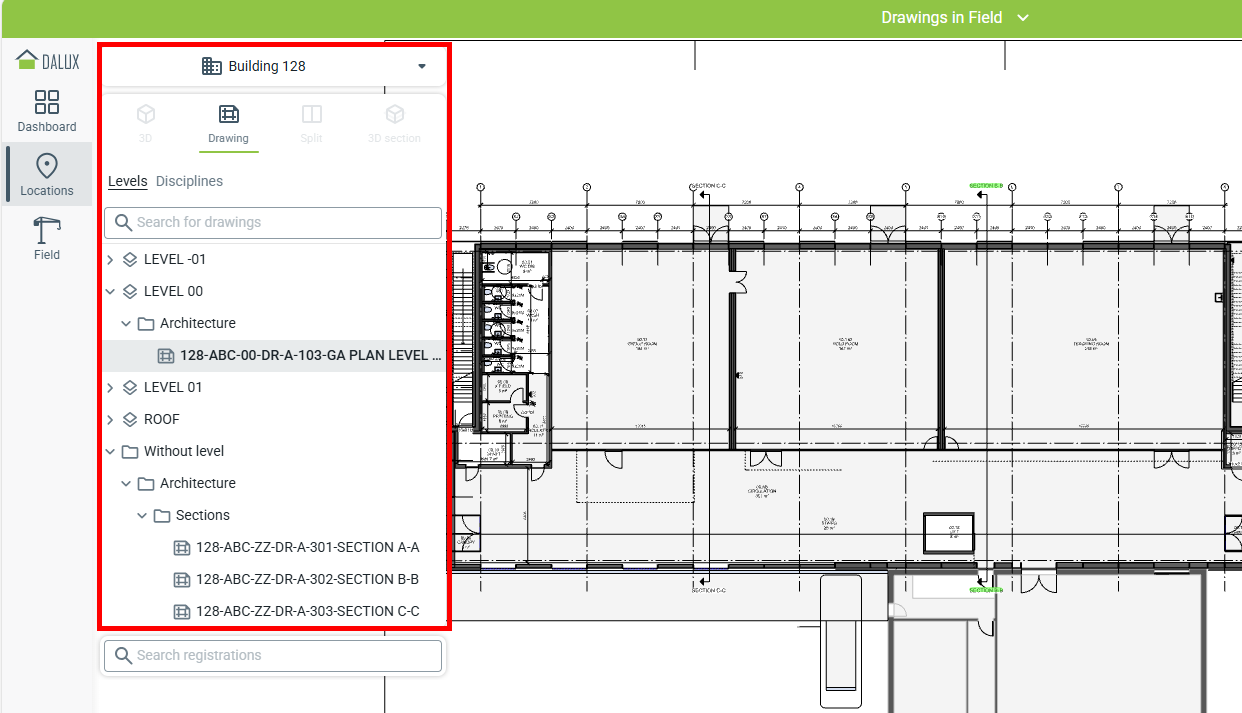

Wanneer de tekeningen zijn toegevoegd aan bouwlagen en disciplines ziet het resultaat er ongeveer zo uit in Locaties.
Hoe tekeningen bijwerken
U kunt uw tekeningen bijwerken door een nieuwe versie naar het gebouw te uploaden.
Technische informatie
Zolang de bestandsnaam hetzelfde is, zal Dalux automatisch de nieuwe tekening uploaden als een nieuwe versie. De nieuwste versie wordt altijd getoond in Locaties.
Als je een bestand uploadt met een andere bestandsnaam, wordt deze behandeld als een nieuwe tekening. Zie hieronder hoe u bestandsnamen kunt wijzigen: Tekeningen hernoemen of metadata wijzigen
Begin door te gaan naar:
Instellingen
Locaties
Gebouwen

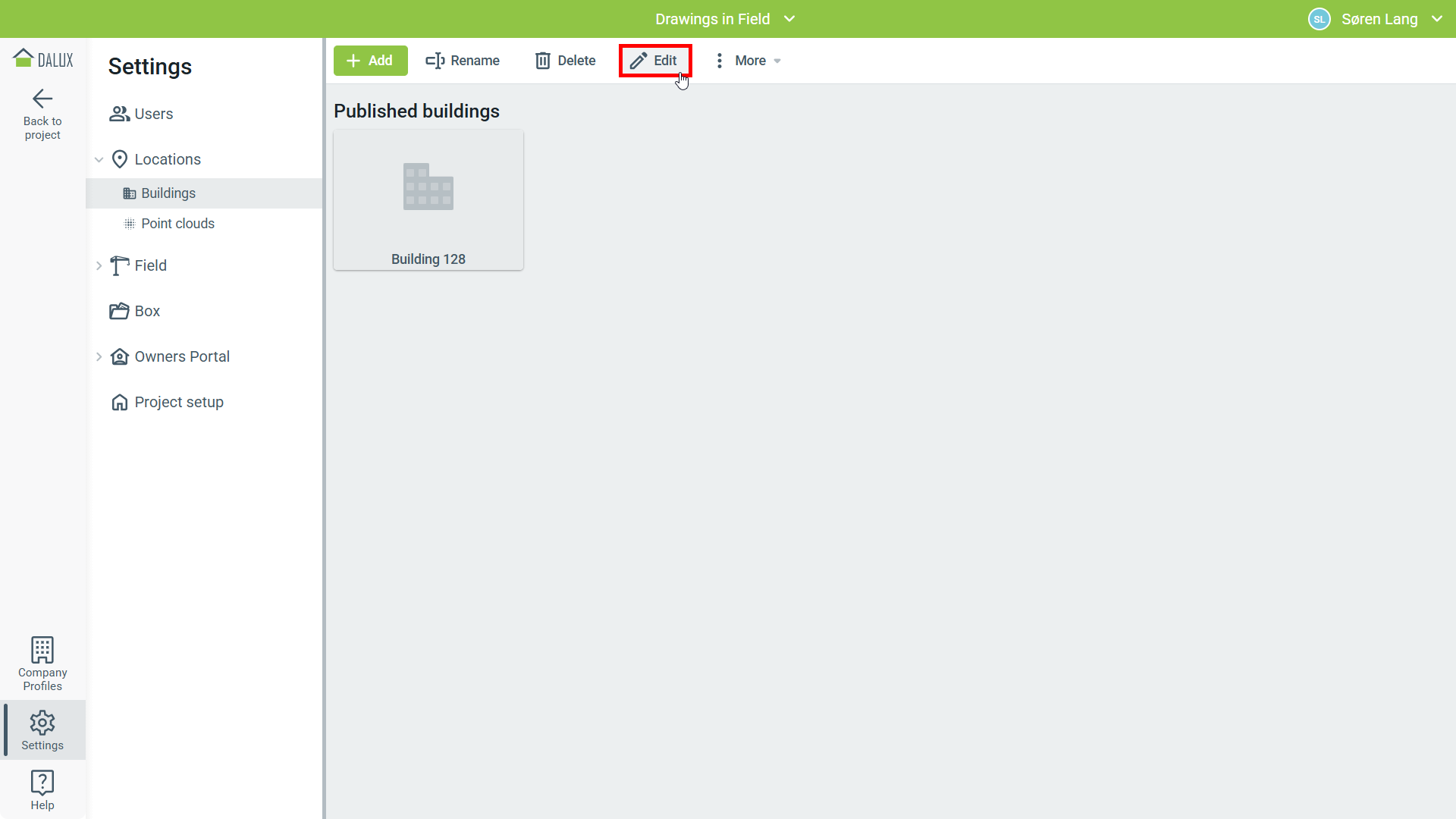

Selecteer uw gebouw
Bewerken
U kunt vervolgens de update tekening toevoegen door te gaan naar:
Toevoegen
Vanaf uw computer

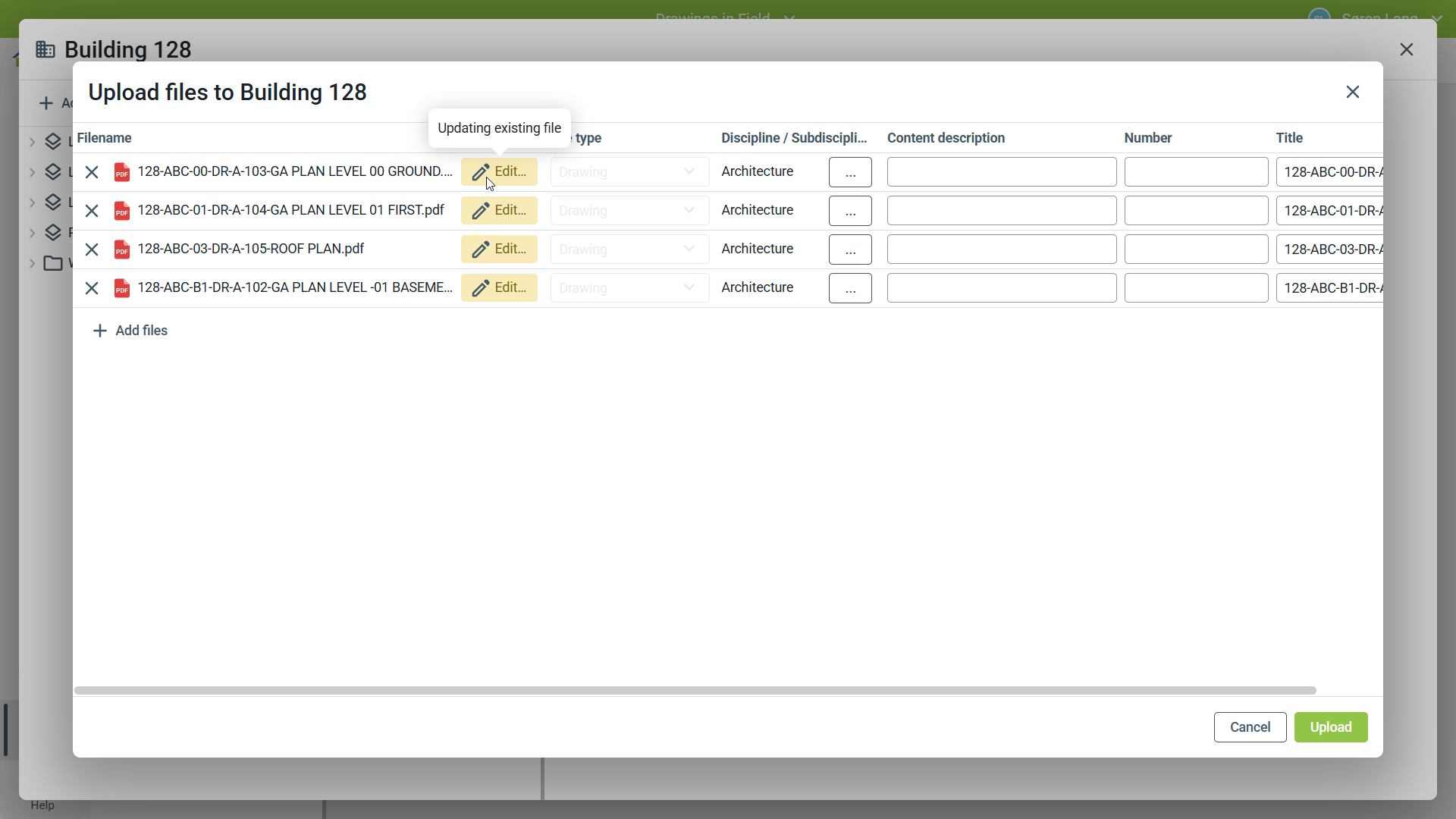

Het uploadvenster laat zien dat een nieuwe versie van een bestaande tekening wordt geüpload. Mapping naar bouwlagen en disciplines blijft hetzelfde. Registraties gemaakt op de tekening blijven ook op de tekening.
Technische informatie
Zorg ervoor dat de bijgewerkte tekening met dezelfde instellingen als het origineel wordt geëxporteerd. Als de tekening bijvoorbeeld wordt gedraaid of naar een ander gebied verschuift, verplaatsen de registraties in Field niet mee.
Tekeningen hernoemen of metadata wijzigen
Om de bestandsnaam te veranderen, moet je handmatig een nieuwe versie direct naar het bestand uploaden.

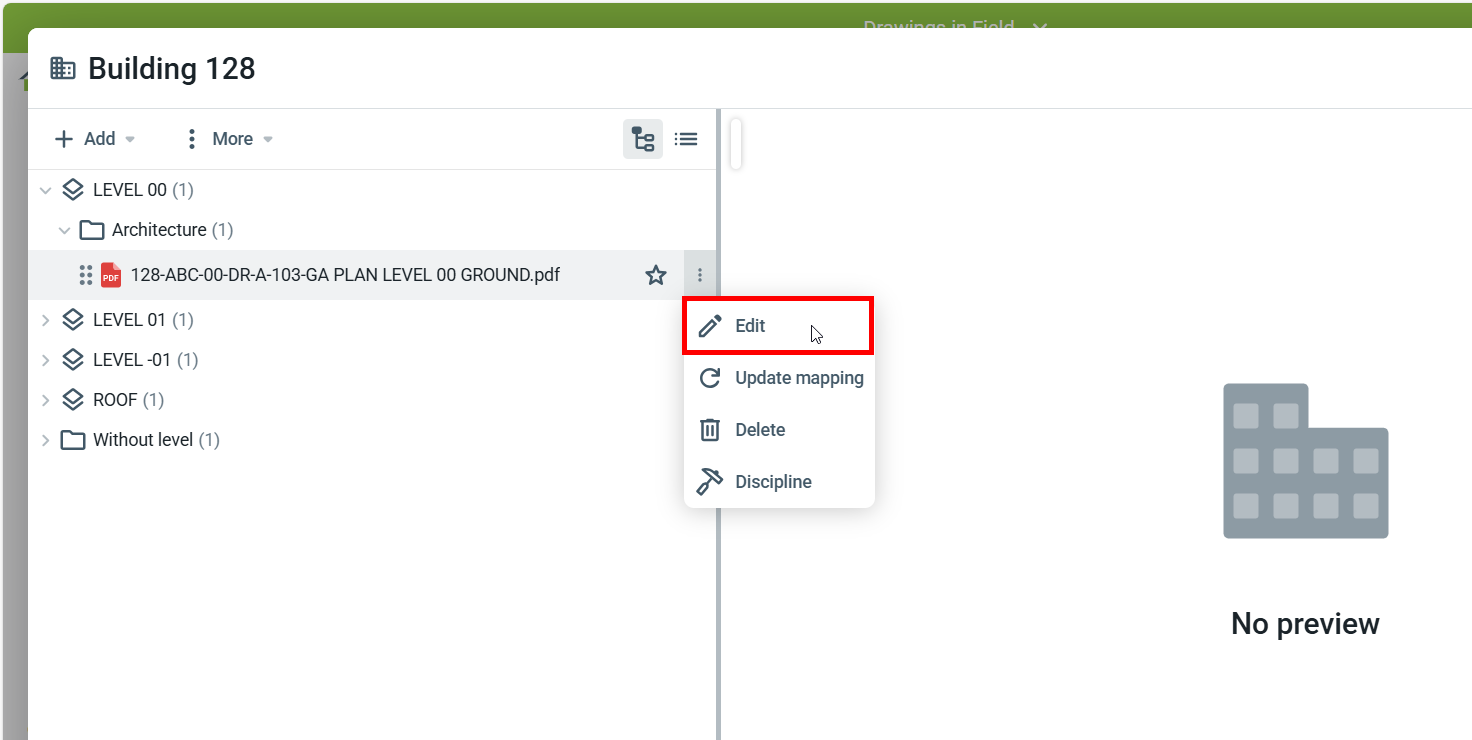

Om een tekening te openen, dubbelklik erop of beweeg de muis over een tekening en klik vervolgens Bewerken
De tekening wordt geopend in een nieuw venster. Van hieruit kunt u ook de tekening downloaden of afdrukken.
Note
Als je de weergegeven naam in Locaties en Field wilt wijzigen, update dan de Titel van de tekening.

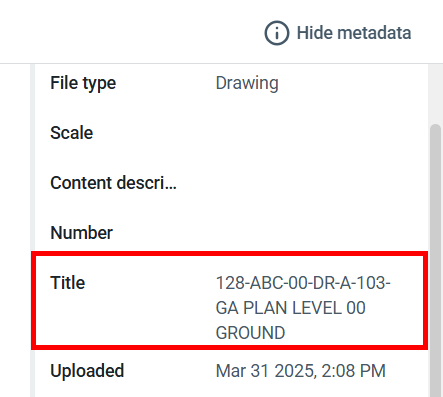

Metadata kan worden gewijzigd in het menu aan de rechterkant (klik Metadata weergeven om het menu te tonen).
In het Meer-menu kunt u

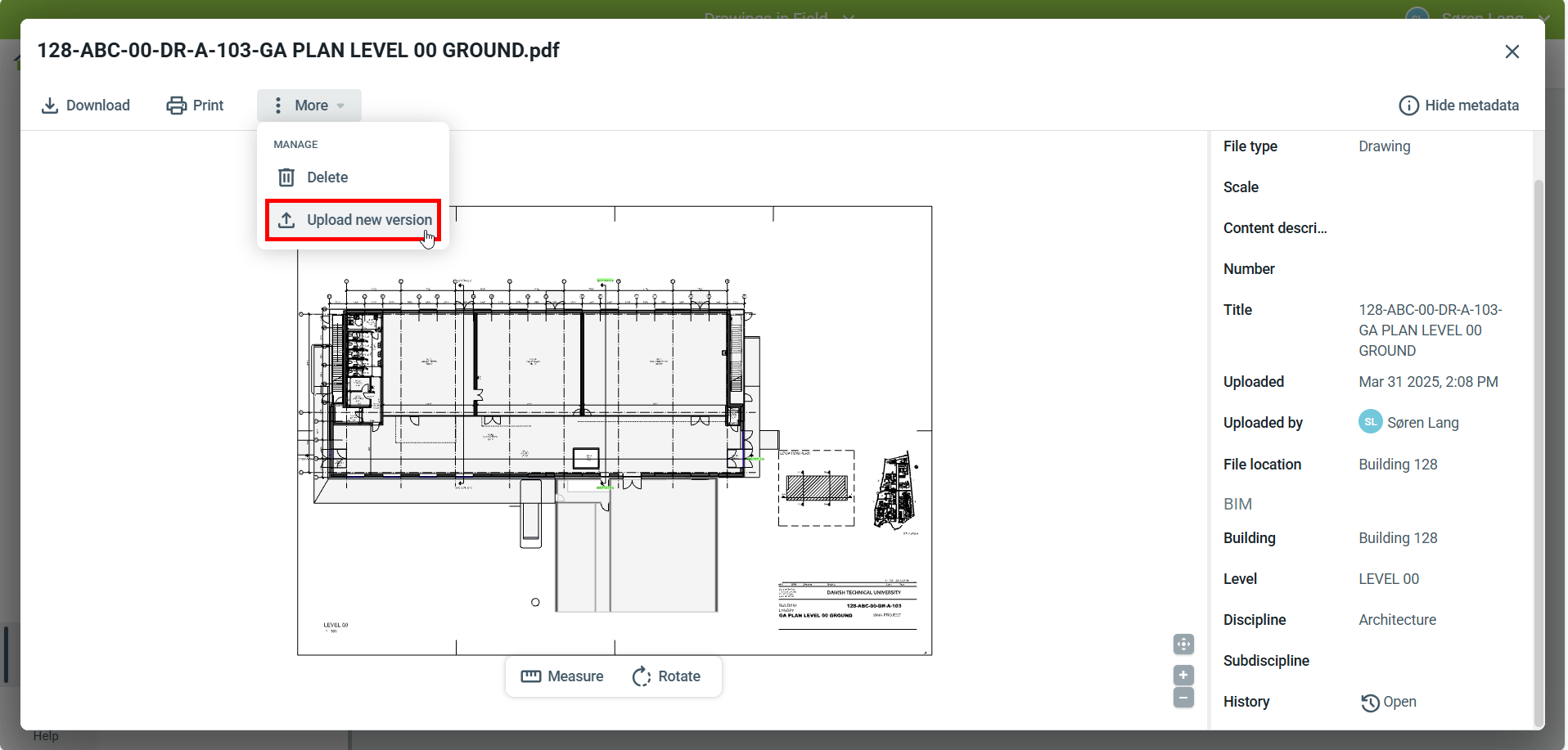

Nieuwe versie uploaden gebruiken om een nieuwe versie met een andere bestandsnaam te uploaden. Het uploadproces is hetzelfde. Mapping naar bouwlagen en disciplines blijft hetzelfde. Registraties gemaakt op de tekening blijven ook op de tekening.
