Hoe SiteWalks te tonen en vergelijken

Dit artikel behandelt hoe SiteWalks kunnen worden getoond, vergeleken en geëxporteerd.

SiteWalk stelt je in staat om foto's van de voortgang van het project te maken door de bouwplaats te bewandelen met een 360° camera die is verbonden met de Dalux mobiele app.

Je kunt SiteWalk gebruiken voor

• Snelle en eenvoudige visuele documentatie van de voortgang of as-built
• 360° foto registratie, geïntegreerd met Dalux Field functies
• Vergelijk verschillende tijdspunten of met het BIM model

U kunt in dit artikel lezen hoe u SiteWalks opneemt: Hoe een SiteWalk opnemen

Hoe opgenomen SiteWalks openen


Je kunt SiteWalks bekijken viaLocaties of via Field.

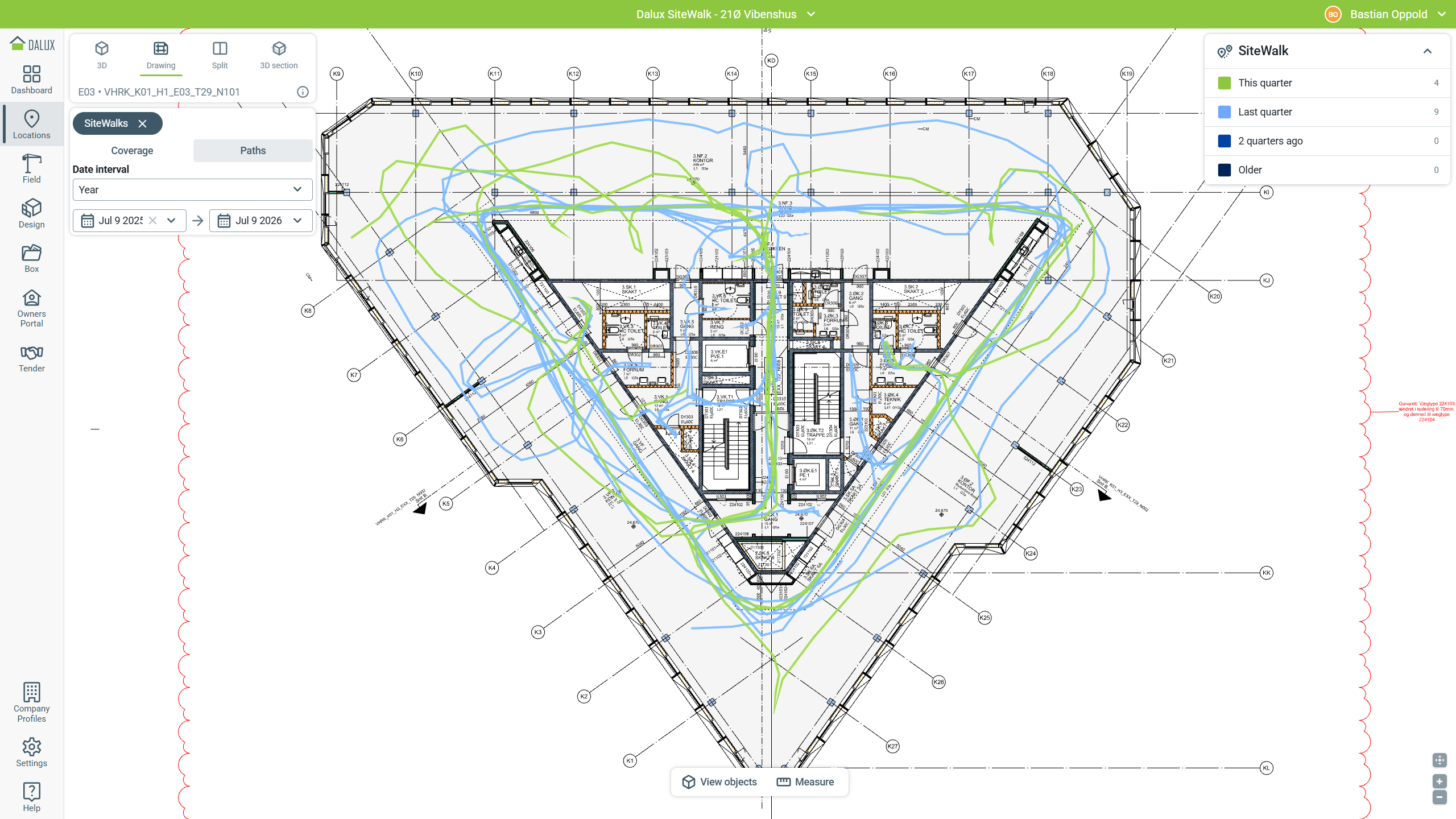

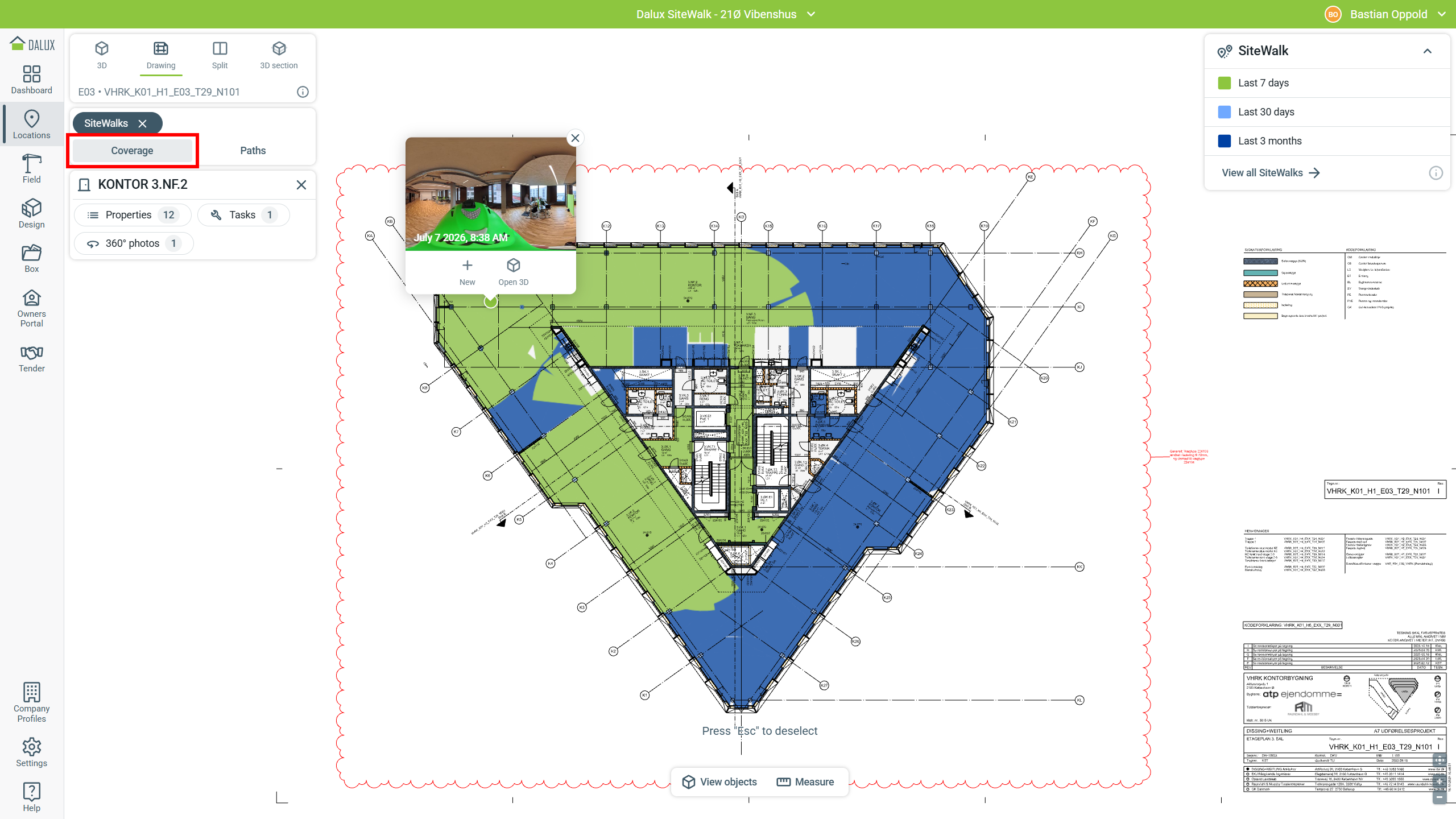

SiteWalks kunnen worden bekeken op een verdieping plattegrond met een visualisatie van het bewandelde pad. Ga hiervoor naar Locaties en zoek de verdieping waarop de SiteWalks zijn gemaakt.

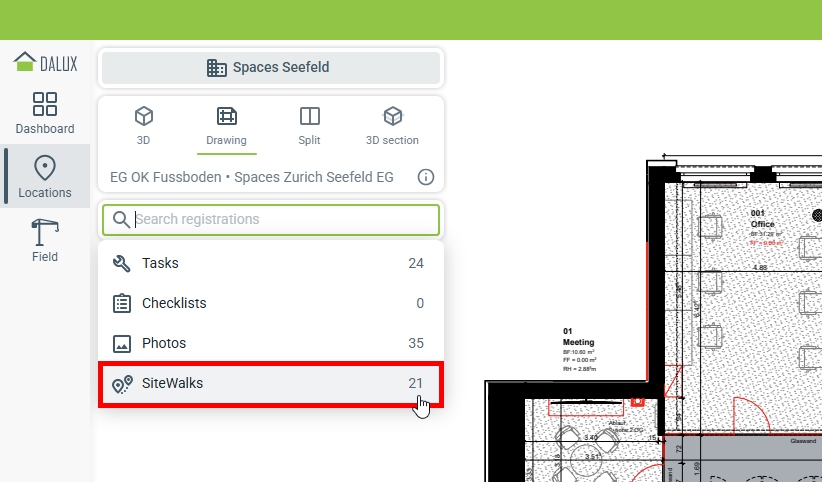

In het menu aan de linkerkant kun je filteren op SiteWalks.

Dit zorgt ervoor dat de SiteWalks op de plattegrond getoond worden. Je kunt hetzelfde menu gebruiken om de getoonde SiteWalks te filteren op basis van een datumbereik.

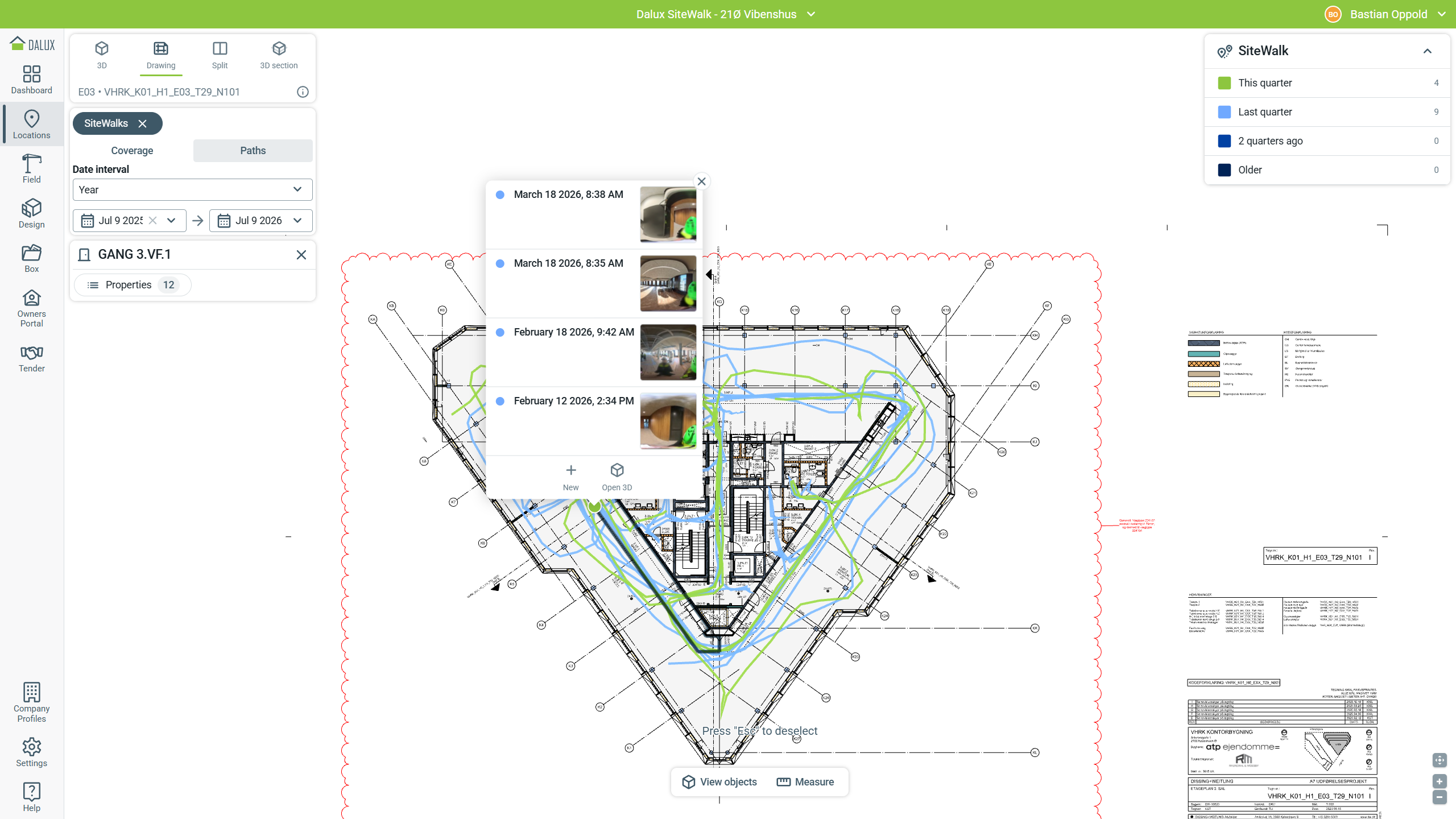

De kleur van de SiteWalks zal veranderen op basis van het geselecteerde tijdfilter.

Je kunt op de SiteWalk lijnen klikken om de verschillende datums te tonen. Als er meerdere SiteWalks op dezelfde locatie zijn, worden de meest recente SiteWalks getoond met de nieuwste bovenaan.

 Je kunt op een van de SiteWalk 'pop-ups' klikken om ze te openen.

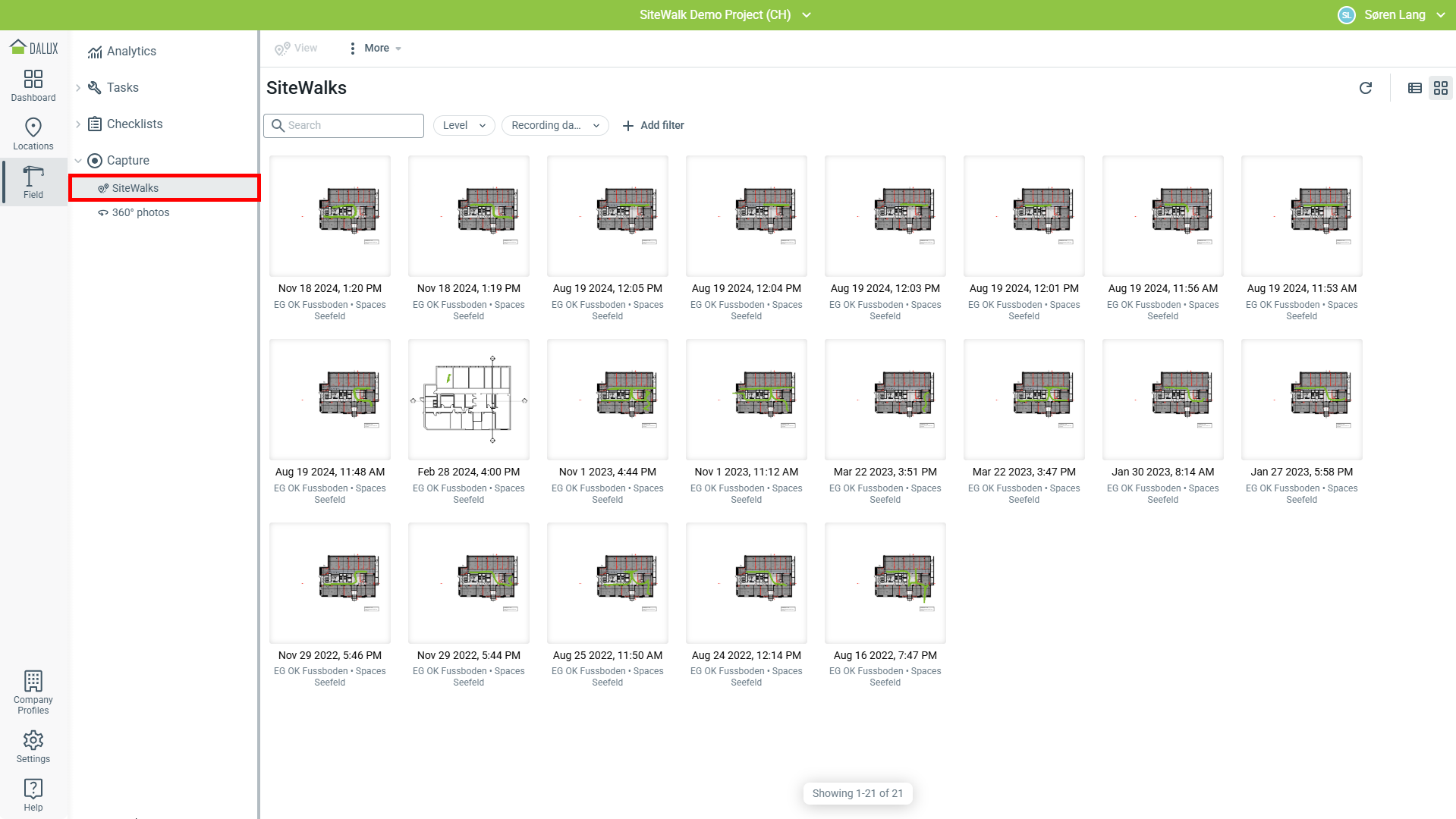

Om een overzicht te krijgen van alle SiteWalks binnen het project, ga naar Field Foto's SiteWalks.

In deze weergave kun je alle gemaakte SiteWalks zien. De roosterweergave is gegroepeerd op bouwlaag en toont een miniatuur van de verdieping en het SiteWalk pad.

Indien nodig, kun je ook switchen naar een lijstoverzicht en eventueel weer terug, door gebruik te maken van de /-icoontjes.

Je kunt de SiteWalk openen door te dubbelklikken op een afbeelding of een SiteWalk in het lijstoverzicht. Dit zal de individuele SiteWalk opname openen.

Bekijk en navigeer in SiteWalks

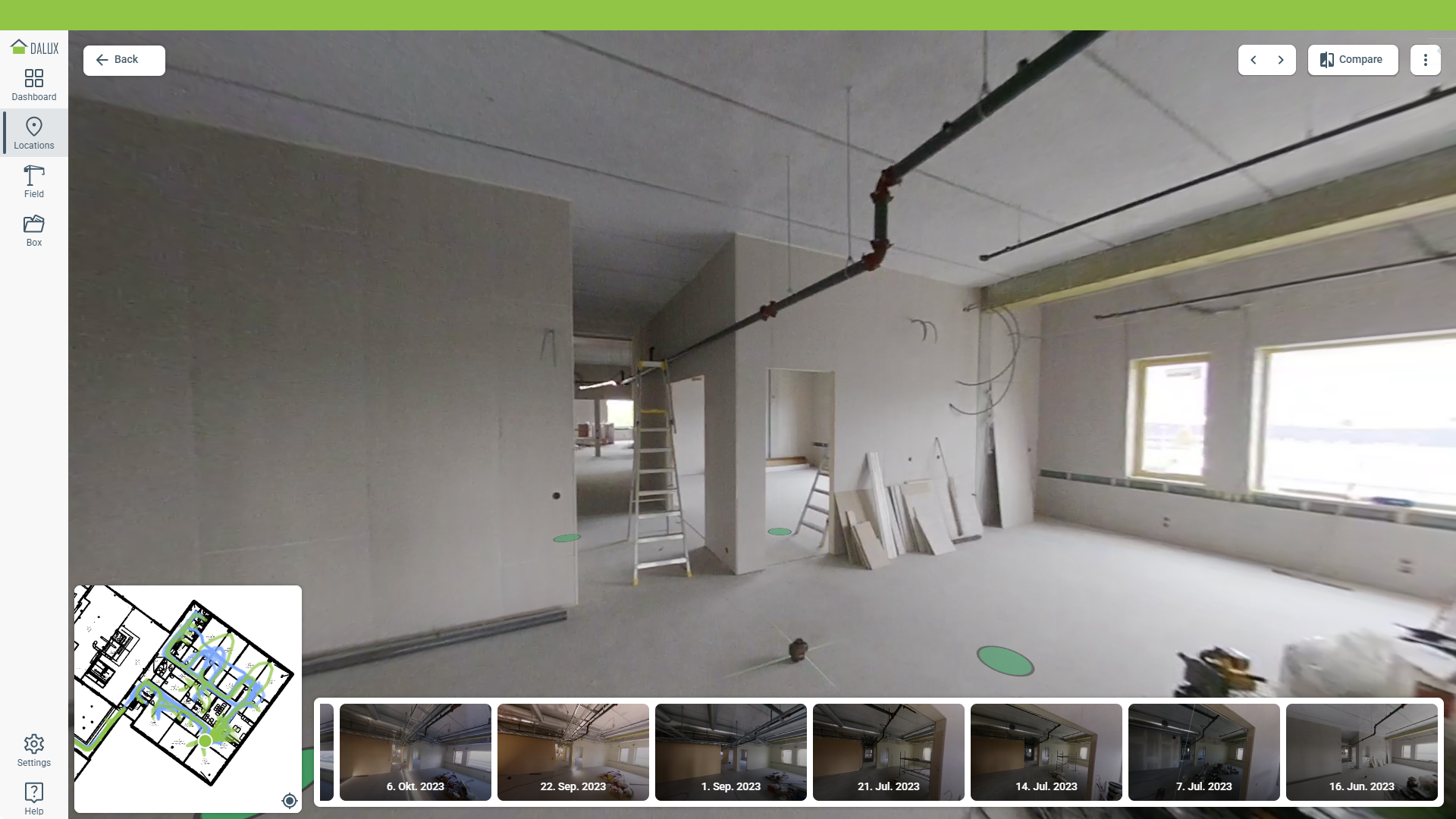

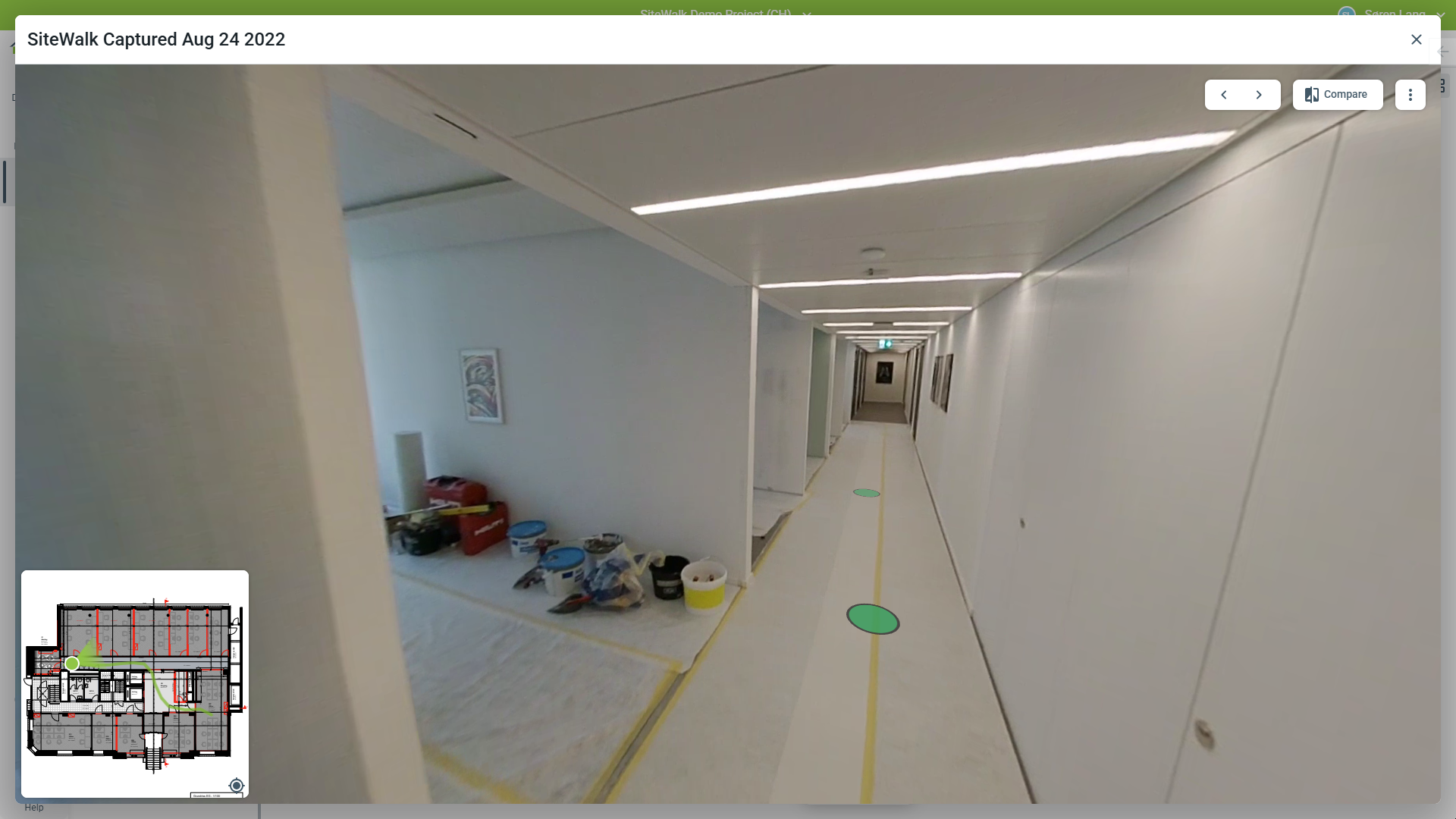

Wanneer u een SiteWalk bekijkt, klik en sleep om rond te kijken. Gebruik de middelste muisknop om in te zoomen en de spatiebalk om het zoomniveau opnieuw in te stellen.
Selecteer de groene punten om naar een specifiek gebied te navigeren. Gebruik voor stapsgewijze navigatie de linker- en rechterpijltoetsen (rechtsboven) om tussen posities te bewegen.

Je kunt ook klikken op een punt van de SiteWalk in de mini-kaart om naar dat punt op de SiteWalk te springen.

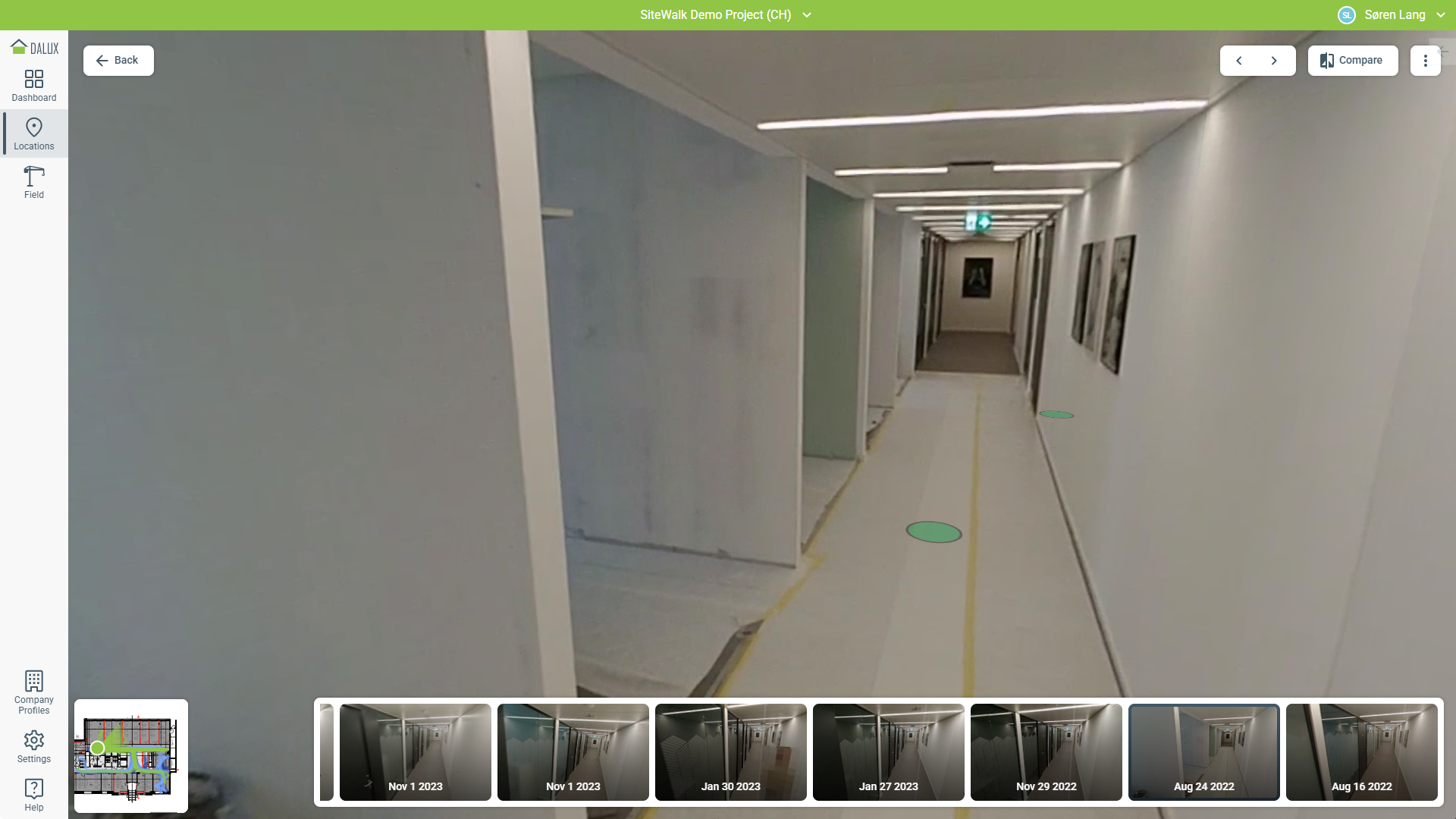

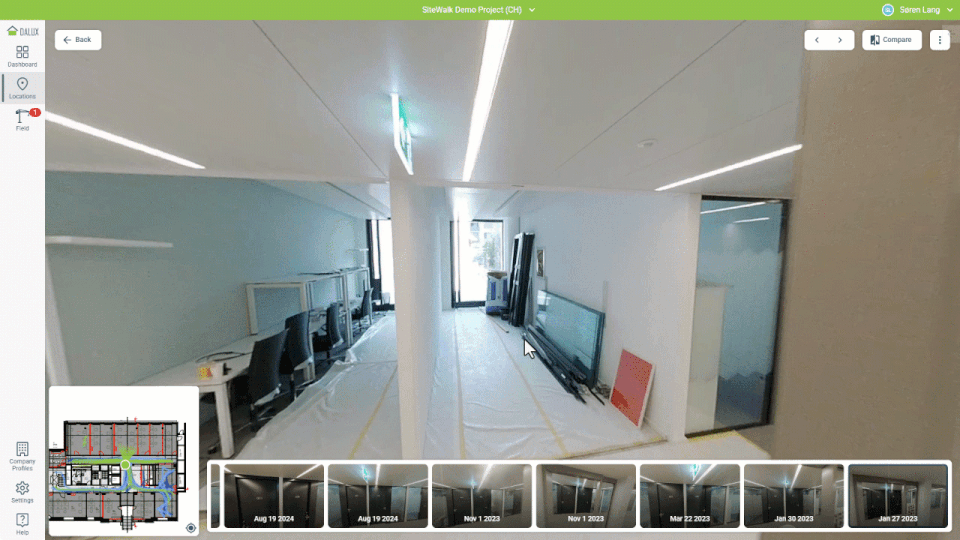

Als er meerdere SiteWalks zijn, kun je de miniatuurscrollbalk onderaan gebruiken om naar een SiteWalk van een andere datum op dezelfde locatie te springen.

Taken aanmaken in SiteWalks

Tijdens het tonen van SiteWalks is het ook mogelijk om overal op de afbeelding te klikken en een nieuwe taak aan te maken.

Klik ergens in de view, vervolgens op Nieuwe registratie, en selecteer vervolgens het taaktype.

Hierdoor zal een bijgesneden versie van de SiteWalk view aan de taak worden toegevoegd.

U kunt ook annotaties toevoegen aan de schermafbeeldingen.

Hoe kunnen SiteWalks vergeleken worden

Als er meerdere SiteWalks zijn gelopen in hetzelfde gebied, is het mogelijk om deze met elkaar te vergelijken. Dit maakt het gemakkelijk om de voortgang van de bouw te monitoren, als SiteWalks regelmatig worden uitgevoerd.

Het is ook mogelijk om een SiteWalk te vergelijken met het 3D-model van het gebouw.

Om SiteWalks te kunnen vergelijken, open een SiteWalk, op één van de hierboven beschreven manieren.

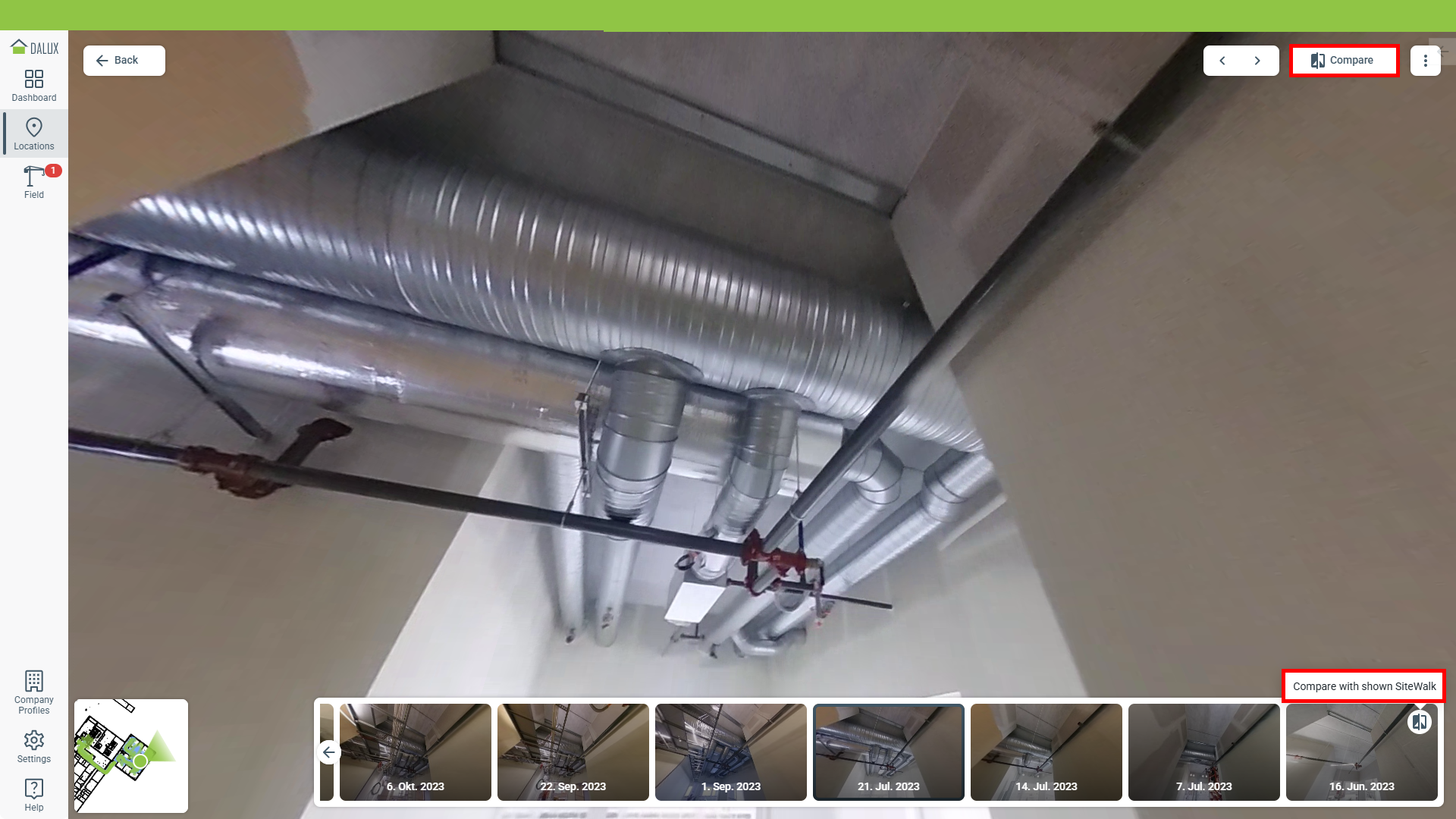

Gebruik het thumbnailmenu om de SiteWalk te vinden die je wilt vergelijken, klik daarna op "Vergelijken met getoonde SiteWalk" om de twee te vergelijken.

Je kunt ook op Vergelijken in de rechterbovenhoek klikken

Standaard zal de vergelijking openen met de geselecteerde SiteWalk en de meest recente SiteWalk.

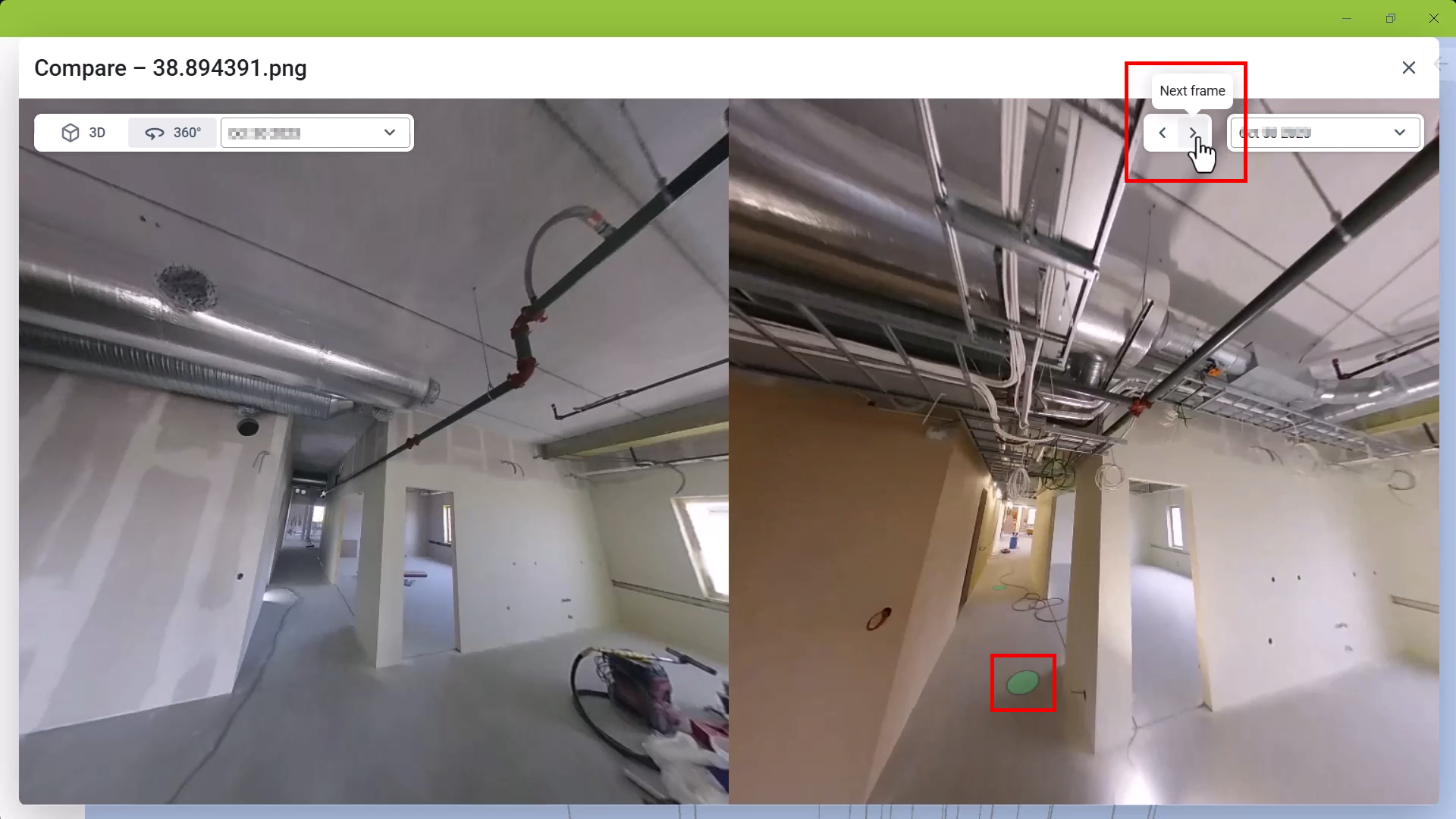

Je kunt dit aanpassen naar het vergelijken van verschillende SiteWalks door een andere datum te selecteren in het dropdownmenu. Bij het vergelijken van SiteWalks worden de beelden automatisch gesynchroniseerd.

Vergelijk een SiteWalk met het 3D-model door op 3D te klikken.

Wanneer u een SiteWalk vergelijkt, klik en sleep om rond te kijken. Gebruik de middelste muisknop om in te zoomen en de spatiebalk om het zoomniveau opnieuw in te stellen.
Selecteer de groene punten om naar een specifiek gebied te navigeren. Gebruik voor stapsgewijze navigatie de linker- en rechterpijltoetsen (rechtsboven) om tussen posities te bewegen.

SiteWalks exporteren

U kunt SiteWalks exporteren van Dalux als een interactieve PDF. Deze PDF stelt u in staat om de 360° graden foto’s van de SiteWalk op uw computer te openen.

Om een SiteWalk te exporteren ga naar:

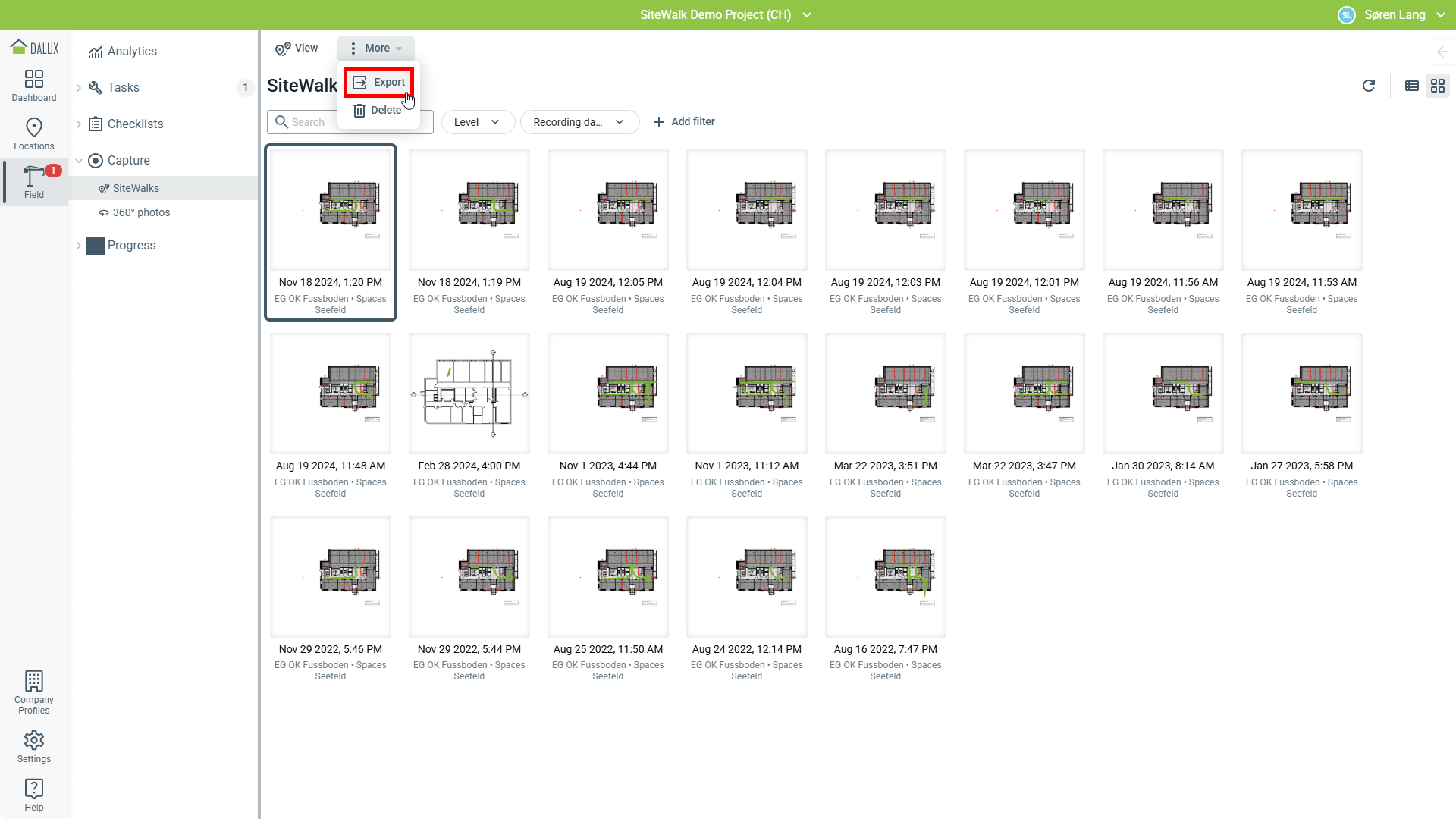

Field Reality capture SiteWalks Selecteer een specifieke SiteWalk Exporteren.

De SiteWalk wordt geëxporteerd in een .zip formaat. De export bevat:

• Een plattegrond, met alle locaties van de 360° graden foto’s genomen tijdens de SiteWalk
• Alle 360° graden foto's genomen tijdens de SiteWalk
• Een panoramische beeldviewer

Door op verschillende punten in de tekening te klikken, kunt u direct de 360° graden foto’s openen. U kunt ook door de afbeeldingen navigeren, net zoals bij het bekijken van de SiteWalk in Dalux.

De exportfunctie maakt het mogelijk om SiteWalks te delen met gebruikers die geen Dalux hebben. Wanneer geëxporteerd en gedownload kun je de SiteWalk zonder internetverbinding bekijken.
