Hoe de Navisworks plug-in in te stellen

De Navisworks plug-in is een plug-in ontwikkeld door Dalux die werkt vanuit Navisworks en verschillende functies ondersteunt, zoals uploaden van modellen, tekeningen en pointclouds, het aanmaken van opmerkingen en het coördineren van jouw clashes in de Dalux-omgeving.

Dit artikel legt uit hoe je de plug-in installeert en het in algemene zin gebruikt, inclusief hoe je opmerkingen in de plug-in beheert, issues uploadt en verstuurt en pointclouds uploadt.

Om te leren hoe je het proces van het uploaden van een model of tekening met de plug-in doorloopt, kun je dit artikel lezen; het proces is hetzelfde: Gebruik de Revit-plug-in om 3D-modellen en tekeningen te uploaden en bij te werken.

 Let op

Deze plug-in werkt alleen met volledige versies van Navisworks, zorg er dus voor dat jouw versie van Navisworks de plug-in versie ondersteunt. Wanneer Navisworks wordt bijgewerkt, kan dit problemen veroorzaken door een versie-mismatch met de plug-in.

Hoe de Navisworks plug-in te downloaden en installeren

Wanneer je in jouw project op het web bent ingelogd, kun je de plug-in vinden door naar

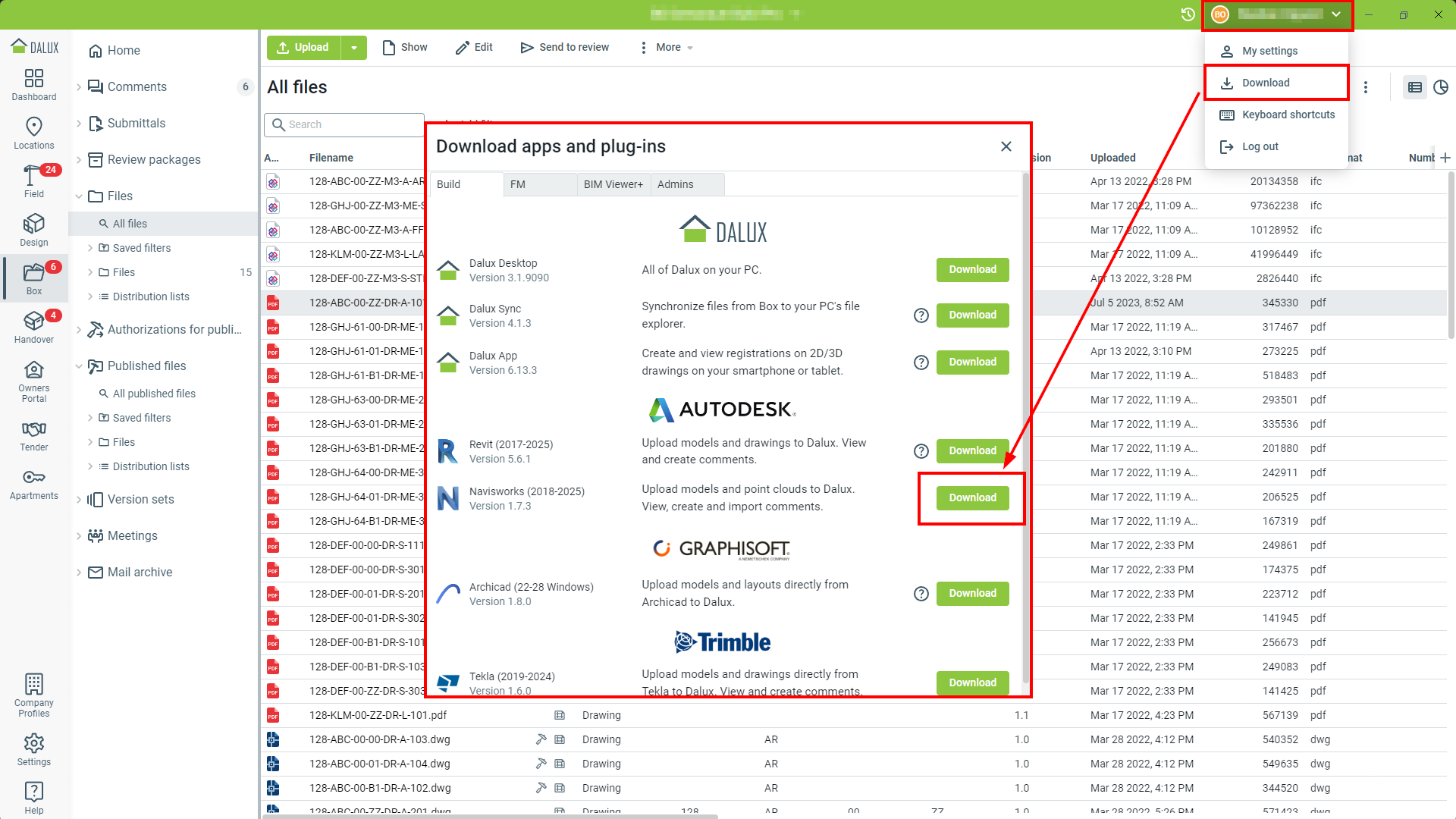

Klik op je naamDownload.

Je vindt de meest recente Navisworks plug-in in de Autodesk sectie:

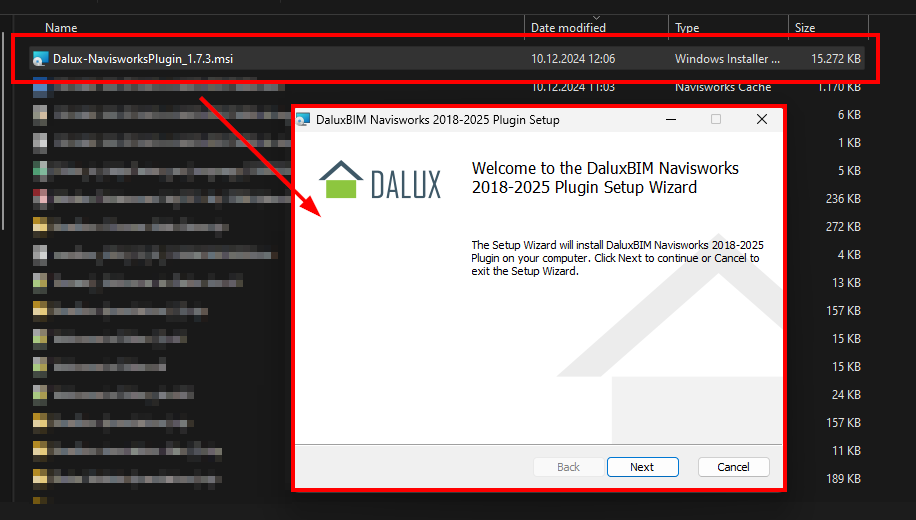

Zodra je het MSI-bestand hebt gedownload, open het en volg de aanwijzingen van de installatiewizard:

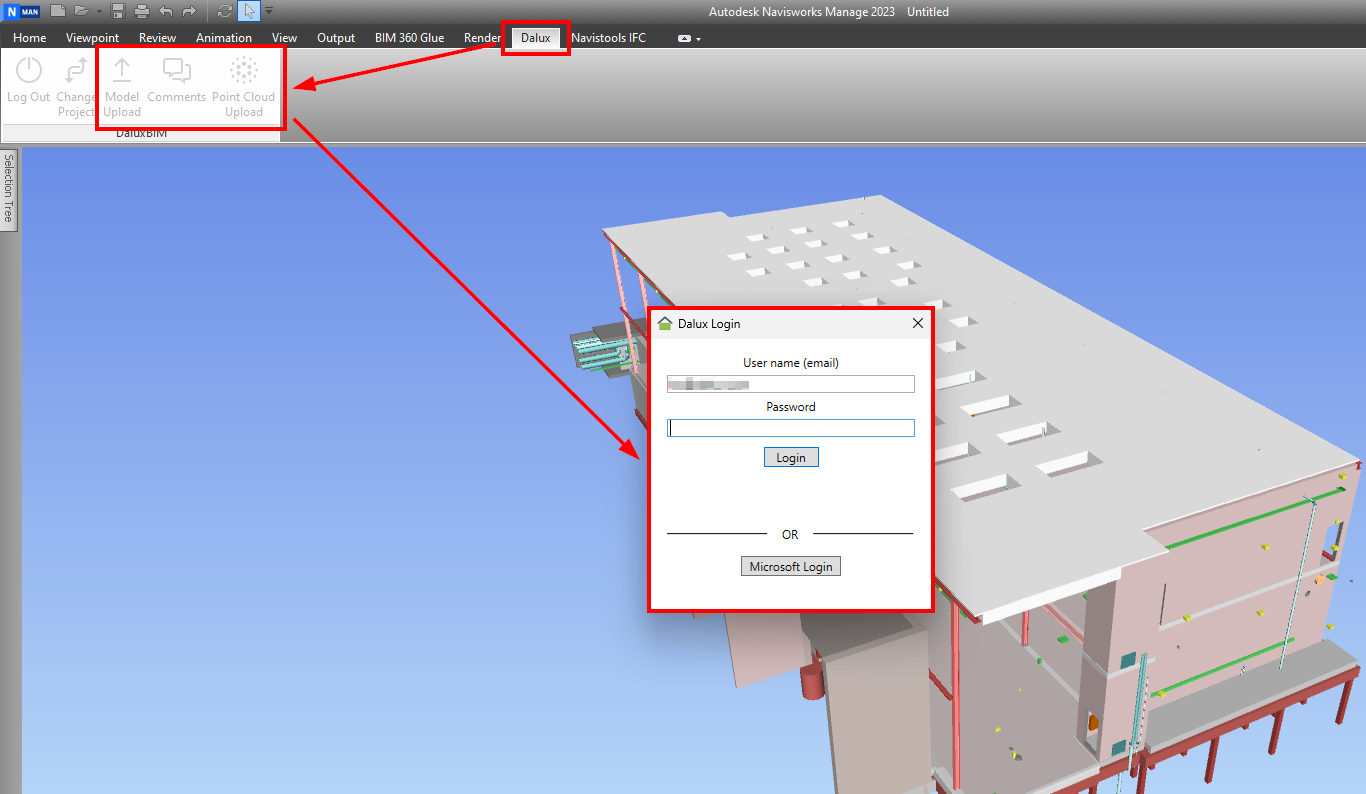

Je vindt de Dalux-plug-in in de werkbalk onder het Dalux-tabblad. Als je op Model Upload, Comments of Point Cloud Upload klikt, wordt je gevraagd om in te loggen op je Dalux-account. Log in op je account met je Dalux-gegevens:

Project wijzigen

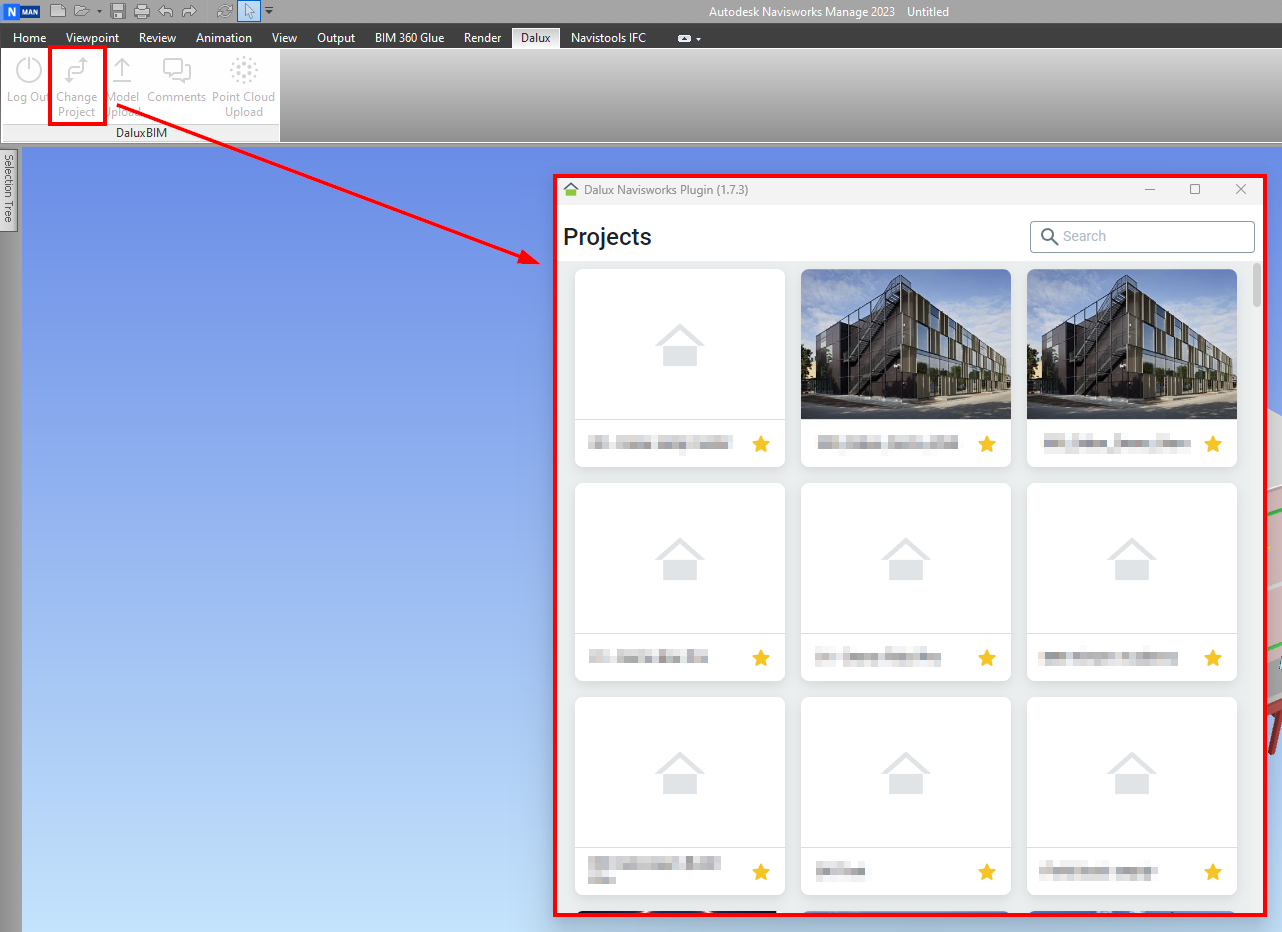

Als je toegang hebt tot meerdere Dalux-projecten, kun je het project waarop je momenteel werkt kiezen door op Project wijzigen te klikken.

Hoe de plug-in te gebruiken

Nieuwe opmerkingen aanmaken

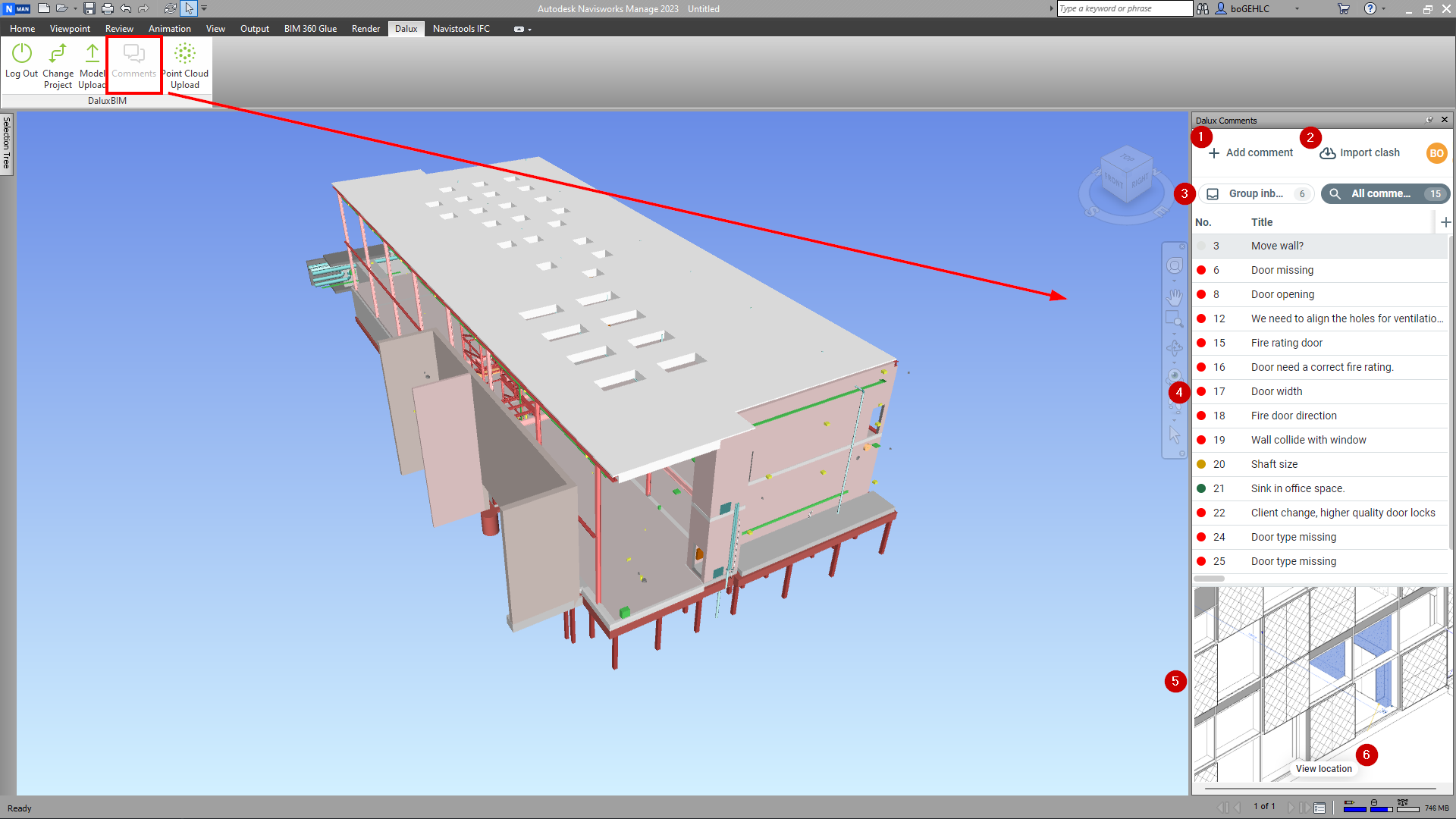

Door op Opmerkingen te klikken, geeft de plugin je toegang tot alle opmerkingen waartoe je in je Dalux-project toegang hebt.

In deze weergave kun je

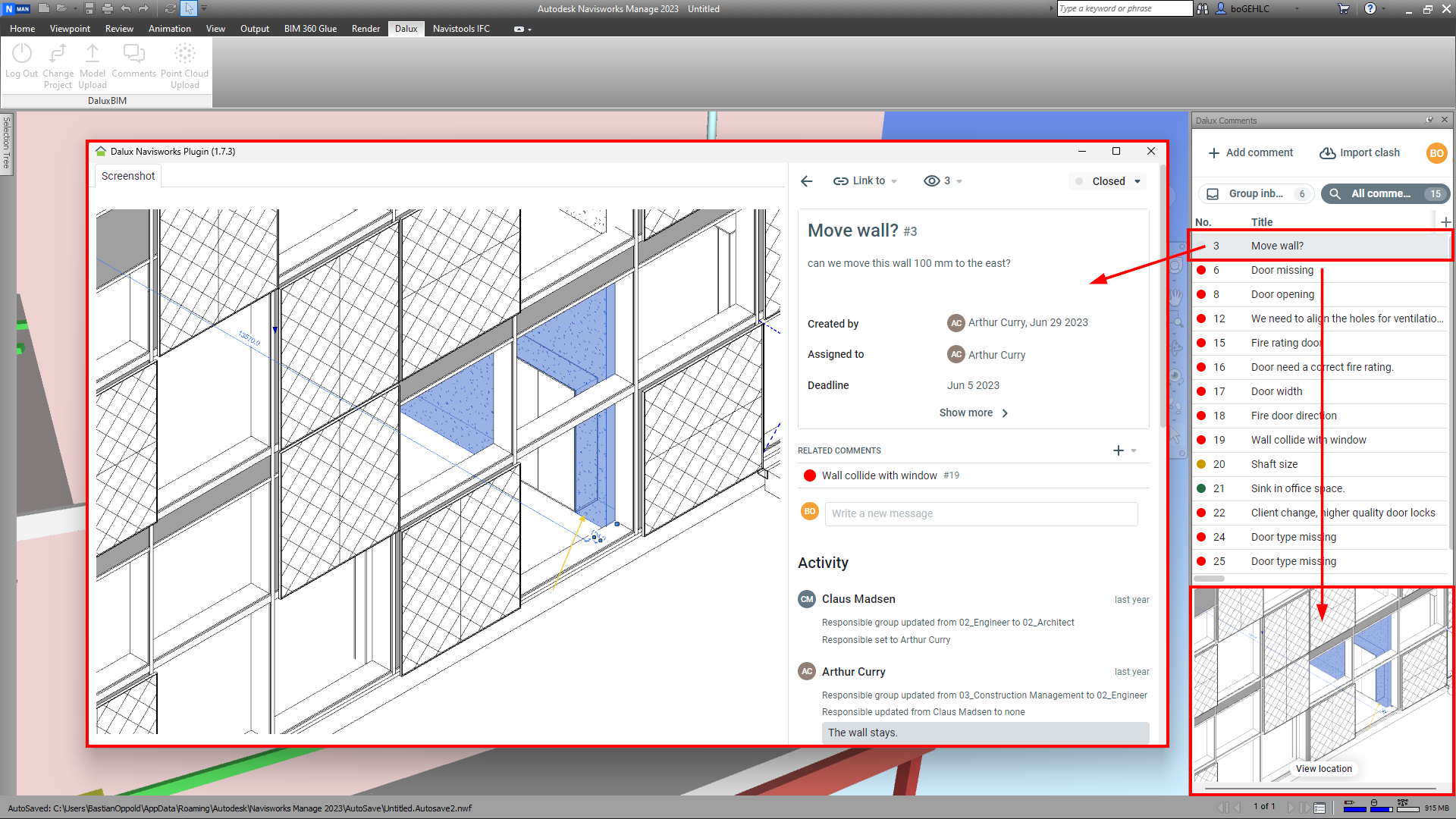

1. Nieuwe opmerking wordt aangemaakt,
2. Clashes importeren,
3. Wissel tussen je Groep-inbox en Alle opmerkingen,
4. Bekijk en open alle opmerkingen uit je project,
5. Krijg een voorbeeld van de geselecteerde opmerking, en
6. Spring direct naar de locatie van de geselecteerde opmerking als deze in 3D is aangemaakt.

Om een nieuwe opmerking te maken, selecteer Opmerking toevoegen en maak een nieuwe opmerking, net zoals je dat direct in Dalux zou doen. Selecteer een type, het communicatiestructuurkanaal, verantwoordelijkheid en andere informatie:

Opmerkingen bekijken en bewerken

Om bestaande opmerkingen te bekijken, kun je je Groep inbox of Alle opmerkingen selecteren en de vermelding selecteren. Je ziet een voorbeeld onderaan. Om de opmerking in volledig scherm te openen en alle informatie die bij het voorbeeld hoort weer te geven, dubbelklik je gewoon op de opmerking in de lijst.

In dit venster kun je de opmerking bewerken of erop reageren, en zelfs afsluiten als het probleem is opgelost en je de rechten daarvoor hebt.

Klik op 'Locatie bekijken' in het voorbeeld om direct naar het element te springen. Dit werkt alleen als Dalux de gemarkeerde elementen in het model kan vinden dat momenteel in Navisworks geopend is.

Clashes importeren

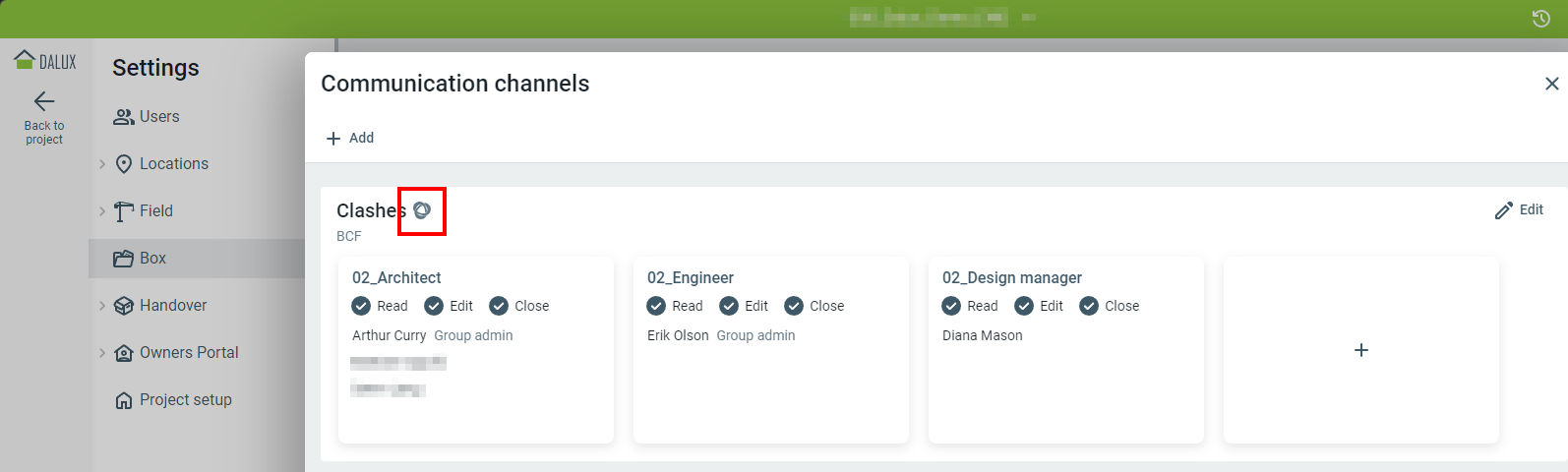

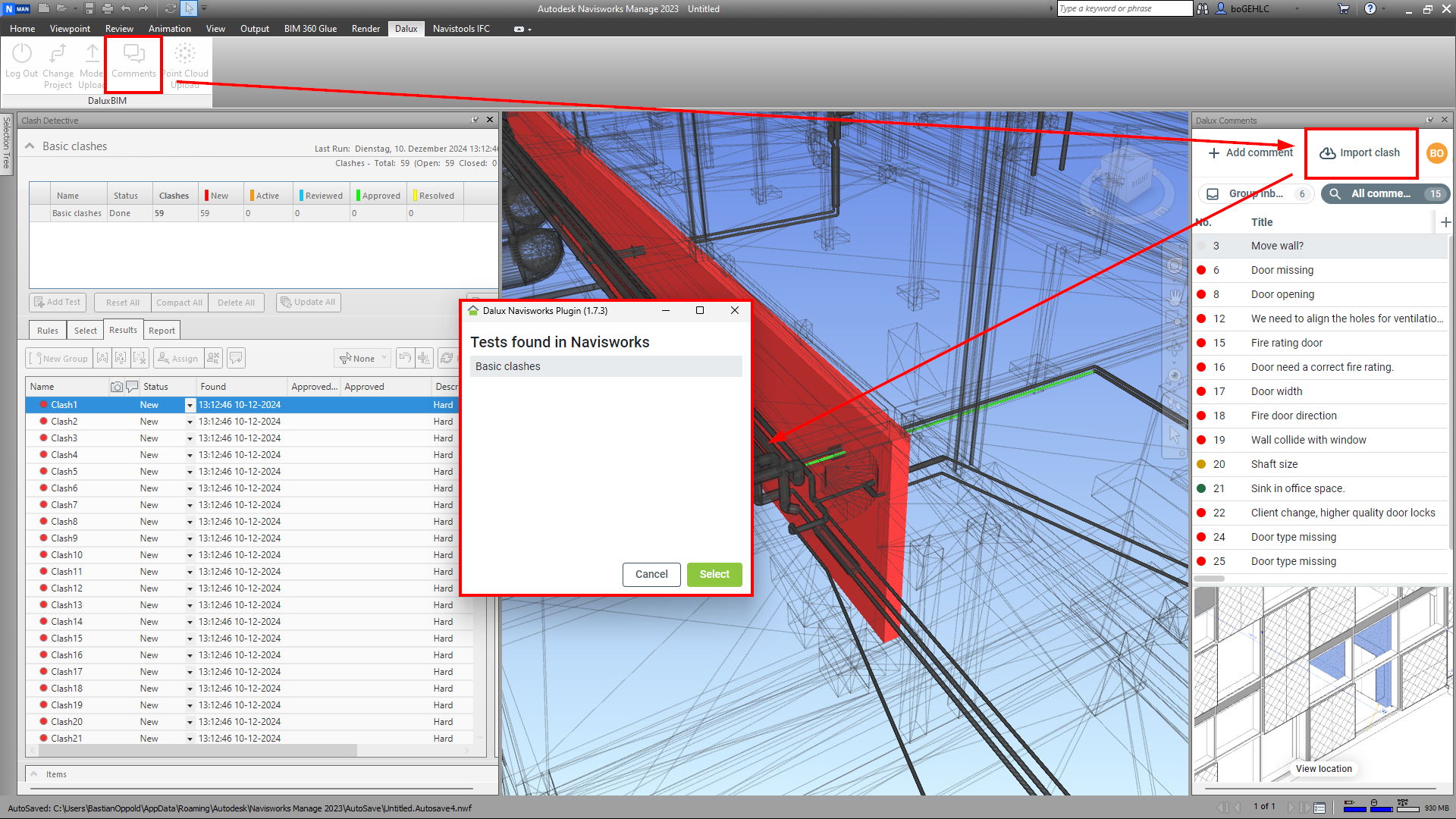

Als je tests uitvoert, bijvoorbeeld clashes, op je modellen in Navisworks, kun je de resulterende kwesties direct naar Dalux uploaden en ze coördineren met de verantwoordelijke ontwerpers. Om dit te doen, klik op

OpmerkingenClash importerenSelecteer je test.

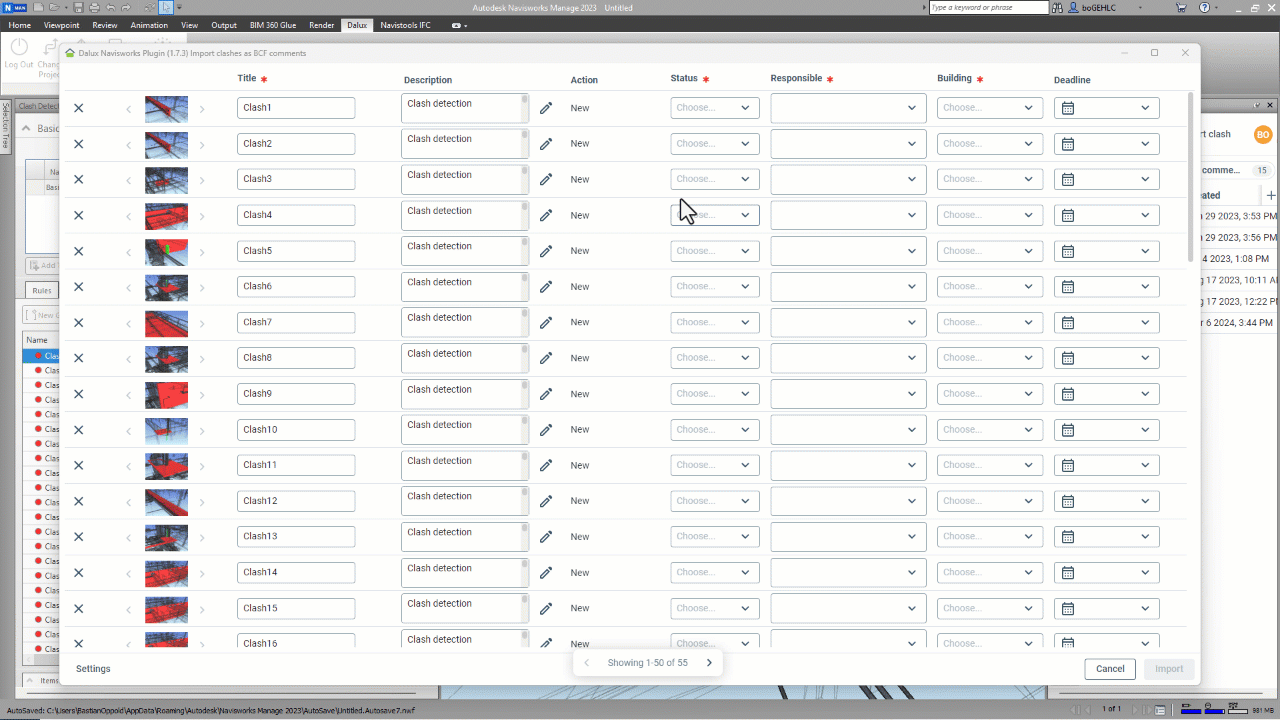

De plug-in verwerkt de kwesties en stelt je in staat om de informatie in te vullen, net als bij het aanmaken van opmerkingen.

Om het eenvoudiger te maken om alle kwesties in één keer te bewerken, kun je een waarde instellen in een van de gegevensvelden en de groene selector rechtsonder in het gemarkeerde veld omlaag slepen.

Als alternatief kun je waarden toewijzen als ze hetzelfde zijn voor alle kwesties.

Ga naar 'Instellingen' en selecteer welke Dalux-waarde je wilt toewijzen aan welke Navisworks-waarde. Klik op 'Opslaan' om deze waarde voor alle kwesties in te stellen.

Clashes die niet eerder via de plug-in zijn geüpload, worden nieuw aangemaakt in Dalux. Als je bestaande clashes bijwerkt, zal Dalux dit detecteren en de opmerkingen dienovereenkomstig bijwerken in plaats van nieuwe opmerkingen aan te maken.

Pointclouds uploaden

Je kunt ook de Navisworks-plug-in gebruiken om pointclouds naar je Dalux-project te uploaden. Om dit te doen, klik op Pointcloud uploaden.

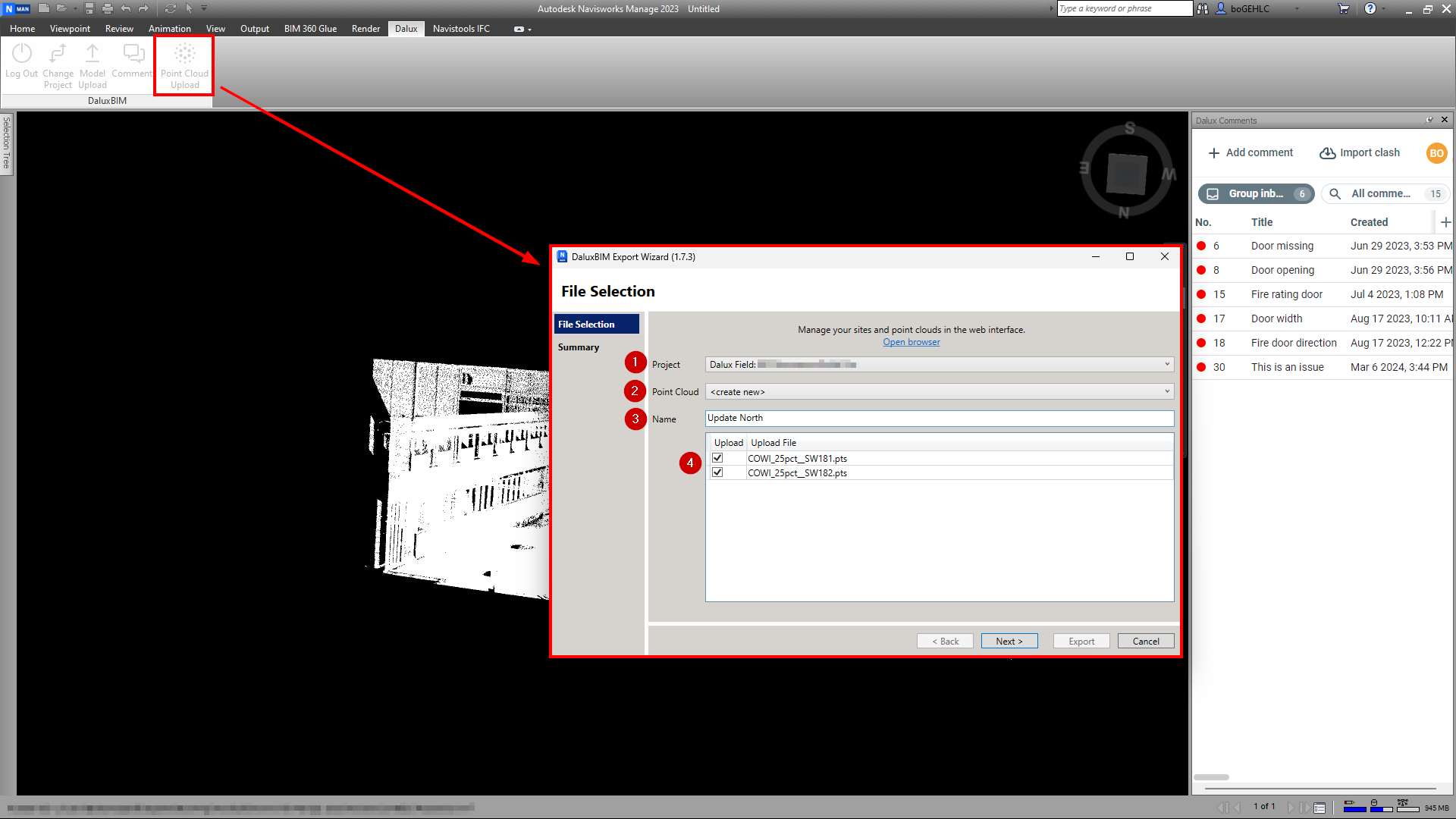

Volg dan deze stappen:

1. Project: Selecteer in welk project je de pointcloud wilt uploaden.
2. Pointcloud: Kies ervoor om een nieuwe pointcloud toe te voegen of een bestaande te vervangen.
3. Naam: Als je een nieuwe pointcloud wilt toevoegen, kies dan een naam voor deze.
4. Selecteer de bestanden die je wilt uploaden als een nieuwe pointcloud.
5. Volgende
6. Samenvatting: Controleer of je instellingen correct zijn.
7. Exporteren

Let op, dat er bij elke upload exact één pointcloud wordt aangemaakt. Als je meerdere bestanden hebt geselecteerd, worden deze samengevoegd tot één pointcloud in Dalux.

Nadat de bestanden door Dalux zijn verwerkt, kun je ze op elk gewenst moment in de browser of in de Dalux Desktop App bekijken.
