Dit artikel legt uit hoe u handmatige publicatie kunt gebruiken voor gebouwinstellingen en bestanden.
Met handmatig publiceren en bestandsgebieden kunt u bepalen wanneer gebouwen beschikbaar moeten zijn in Locaties, aangezien zowel tekeningen als modelbestanden de bestandsflow van het project volgen, of u nu bestandsflows of directe autorisatie gebruikt.
Bestanden moeten zich in het Gebied met gepubliceerde bestanden bevinden voordat ze zichtbaar zijn in Locaties.
Opmerking
Dit artikel toont handmatig publiceren voor gebouwen, maar kan ook worden gebruikt voor gebieden en structuren in InfraField.
Als u handmatige publicatie, bestandsgebieden en Design gebruikt, krijgt u een omgeving binnen Dalux waar u te publiceren modellen en tekeningen kunt tonen en bespreken. In deze omgeving kunt u validatie model, opmerkingen en andere Dalux-functies gebruiken om samen te werken aan modellen en tekeningen met teams voordat het model beschikbaar wordt gesteld aan anderen in het project.
Lees verder
Voordat u handmatige publicatie gebruikt, moet u bekend zijn met bestandsgebieden en hoe deze werken in Dalux. U kunt meer lezen over bestandsgebieden, in dit artikel: Bestandsgebieden.
Hoe handmatige publicatie te activeren
Als u de zichtbaarheid van modellen en hun versies in Locaties wilt beheren, moet u handmatige publicatie gebruiken. Alle bestanden voor gebouwen (tekeningen en modellen) volgen de bestandsflow van het project. Dit betekent dat alle bestanden die aan een gebouw zijn gekoppeld in gepubliceerde bestanden moeten staan voordat ze beschikbaar zijn in Locaties.
Technische informatie
U heeft het volgende nodig:
- Activeren ten minste twee bestandsgebieden (Bestanden en Gepubliceerde bestanden)
- Activeren Handmatig publiceren voor het project
- Voeg tekeningen en modelbestanden toe vanuit het bestandsgebied 'Bestanden' in
Box aan een gebouw in Dalux
- Activeer
Design en wijs gebruikersgroepen toegang toe
Houd er rekening mee dat, als u Design wilt gebruiken, u Dalux Box Pro nodig heeft.

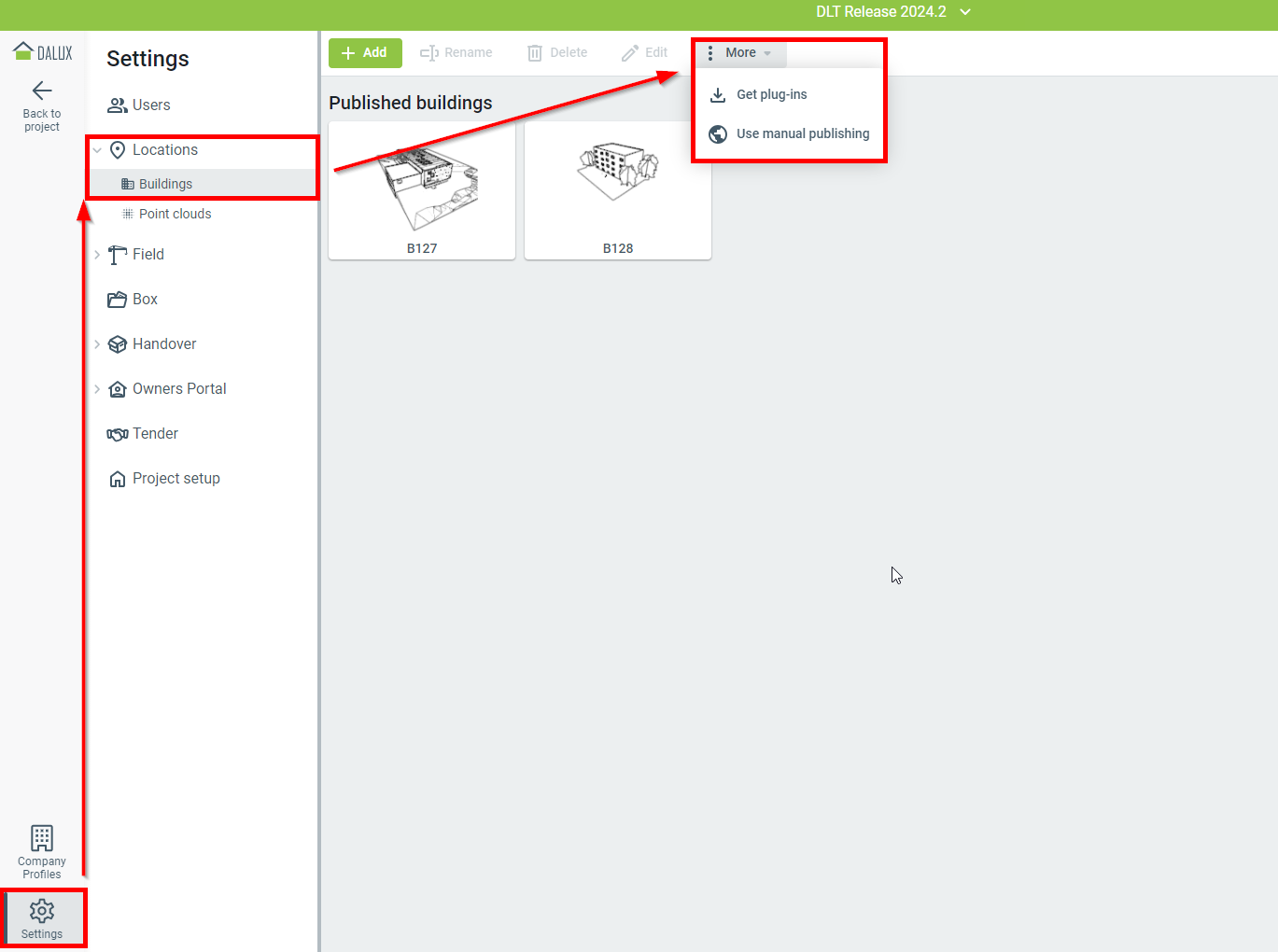

Om handmatige publicatie te activeren, ga naar:
Instellingen
Locaties
Gebouwen
Meer
Gebruik handmatige publicatie.

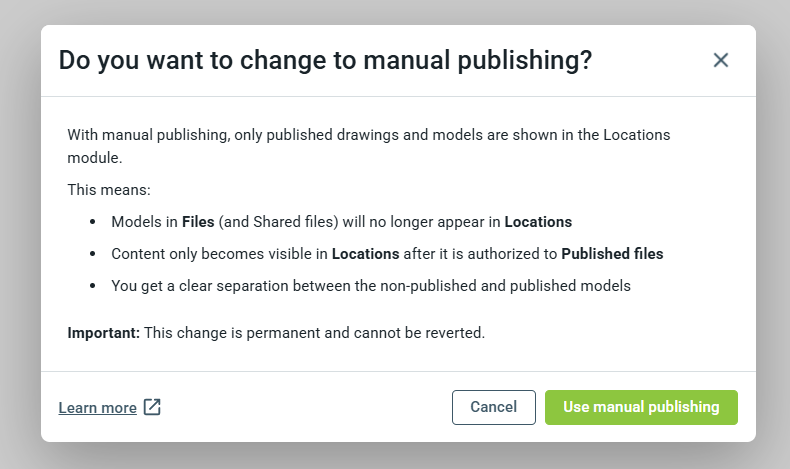

U zult een pop-upvenster zien, waar u de activering van handmatige publicatie moet bevestigen. Wanneer u de handmatige publicatie activeert, dient u zich ervan bewust te zijn dat:
- Gebouwen moeten handmatig worden gepubliceerd voordat ze verschijnen in Locaties
- Wijzigingen in gebouwinstellingen moeten handmatig worden gepubliceerd voordat ze worden bijgewerkt in Locaties
- Model- en tekenbestanden voor gebouwen moeten zich in Gepubliceerde bestanden bevinden voordat ze zichtbaar zijn in Locaties. Alleen de nieuwste versies worden getoond.
- U kunt pas zones, 2D-objecten, 3D-objecten, kleuren, enz. maken zodra de bestanden in gepubliceerde bestanden staan
WAARSCHUWING
Het inschakelen van handmatige publicatie is een permanente wijziging van het project. U kunt niet teruggaan naar automatische publicatie. Je moet beoordelen of handmatig publiceren geschikt is voor je huidige project en de hierboven vermelde implicaties begrijpen.
Om handmatige publicatie te activeren, klik op 'Handmatige publicatie gebruiken'.
Hoe gebouwinstellingen handmatig te publiceren
Om uw niet-gepubliceerde gebouwen te zien, moet u Design gebruiken. U kunt meer lezen over hoe u het activeert en gebruikt in dit artikel: Hoe Design te gebruiken.
Zodra handmatig publiceren is geactiveerd, moeten nieuwe gebouwinstellingen of wijzigingen in bestaande gebouwen handmatig worden gepubliceerd voordat ze verschijnen in Locaties.
Het aanmaken en toevoegen van bestanden is hetzelfde als bij het gebruik van automatische publicatie. U kunt meer lezen over het aanmaken van gebouwen in dit artikel: IFC-modelbestanden en 2D-tekeningen uploaden.
Opmerking
Wanneer u wijzigingen aanbrengt in gebouwinstellingen, zoals het toevoegen van bouwlagen of het in kaart brengen van tekeningen in 3D, zal het gebouw op de achtergrond worden verwerkt. Het kan even duren voordat deze wijzigingen zichtbaar zijn in Design. Als u uw wijzigingen niet ziet, wacht dan een tijdje.
Om uw gebouwinstellingen bij te werken, gaat u naar:
Instellingen
Locaties
Gebouwen

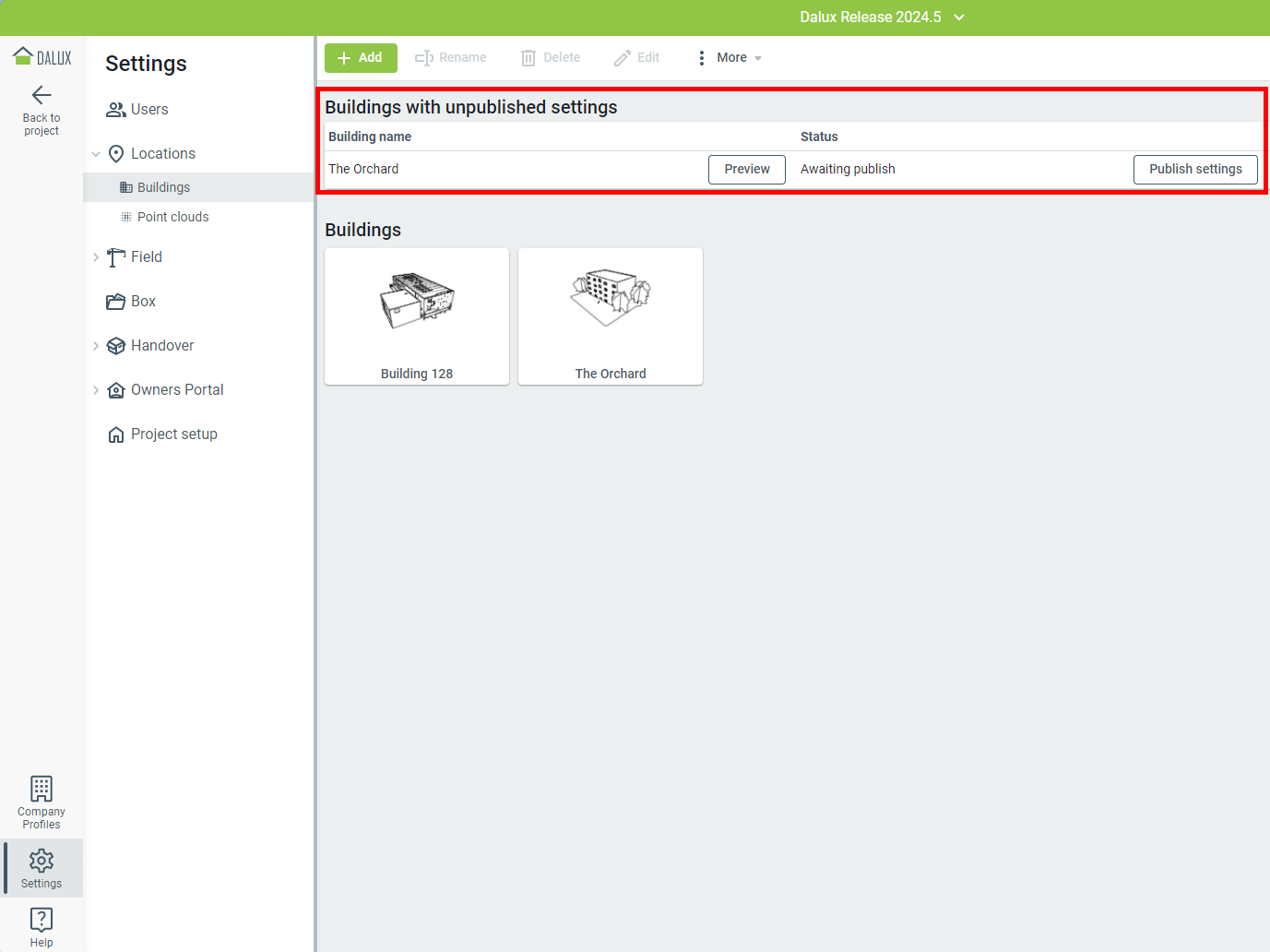

Als een gebouw te publiceren instellingen heeft, ziet u een balk bovenaan het venster. De gebouwinstellingen kunnen worden gepubliceerd door te klikken op 'Instellingen publiceren'.

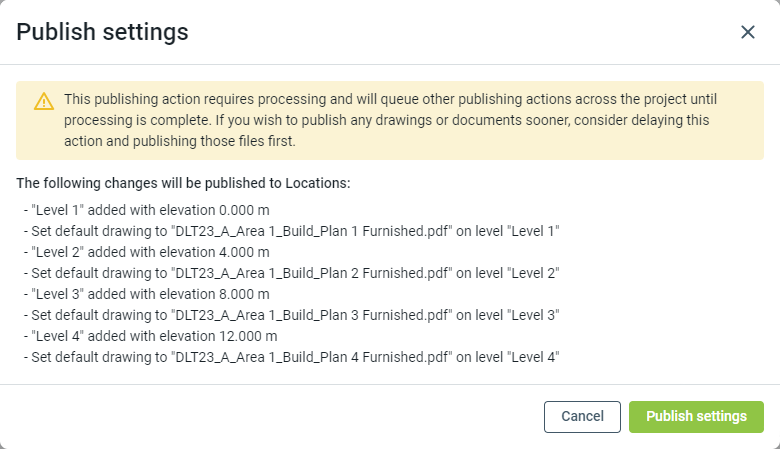

Wanneer u op 'Instellingen publiceren' klikt, wordt een overzichtsvenster getoond waarin staat welke instellingen worden gepubliceerd naar Locaties. Om te publiceren, klikt u op 'Instellingen publiceren' in het overzichtsvenster.
Technische informatie
Zorg ervoor dat u zowel de gebouwinstellingen als de bestanden publiceert wanneer u het gebouw zichtbaar wilt hebben in Locaties.
U dient eerst alle niet-gepubliceerde gebouwinstellingen te publiceren in Instellingen
Locaties
Gebouwen.
Vervolgens uw model en tekeningen publiceren, hetzij door handmatige autorisatie naar gepubliceerde bestanden te gebruiken, hetzij door een bestandsflow te gebruiken.
U kunt gebouwinstellingen publiceren naar Locaties terwijl uw bestanden nog in het bestandsgebied 'Bestanden' staan. Het gebouw verschijnt in Locaties, maar nee gegevens worden getoond totdat de bestanden ook gepubliceerd zijn.
Evenzo kunt u uw bestanden publiceren maar uw gebouwinstellingen niet publiceren. In dit geval is het model zichtbaar in Locaties maar ontbreken er mogelijk bouwlagen of tekeningen.
Zodra de gebouwinstellingen en de gebouwbestanden zijn gepubliceerd, zijn ze zichtbaar in Locaties voor iedereen in het project.
Hoe Design te gebruiken
In Design kunt u werken met niet-gepubliceerde versies van gebouwbestanden, bijvoorbeeld in de ontwerpfase van het project of bij het maken van iteraties van modellen tijdens de bouw.
Tijdens het gebruik van Design kunt u:
- Opmerkingen en communicatiestructuren gebruiken
- Filteren, inmeten en inkleuren
- Gebruik modelvalidatie
- Vergelijk gepubliceerde en ongepubliceerde gebouwen
U kunt niet Field-registraties (taken, checklists, etc.) maken op modellen of tekeningen in Design.
Lees verder
Als u meer wilt weten over het gebruik van Design, lees dit artikel: Hoe Design te gebruiken.
