Dit artikel legt uit hoe je Design in Dalux kunt instellen en gebruiken.
Als je Handmatig publiceren en Bestandsgebieden gebruikt, kan Design je een omgeving binnen Dalux bieden waarin je ongepubliceerde modellen en tekeningen kunt bekijken en er over kunt communiceren.
In deze omgeving kun je modelvalidatie, opmerkingen en andere Dalux-functies gebruiken om samen te werken aan model- en tekeniteraties over teams heen.
U kunt meer lezen over het gebruik van handmatige publicatie en bestandsgebieden in deze artikelen:
Tips en trucs
Modelvalidatie is beschikbaar in Design, zelfs als je Handmatig publiceren niet gebruikt.
Hoe stel je Design in
Gebruikersrechten
Activering en instellingen voor Design moeten worden uitgevoerd door een projectbeheerder. Design is een onderdeel van Dalux Box Pro.
Design activeren

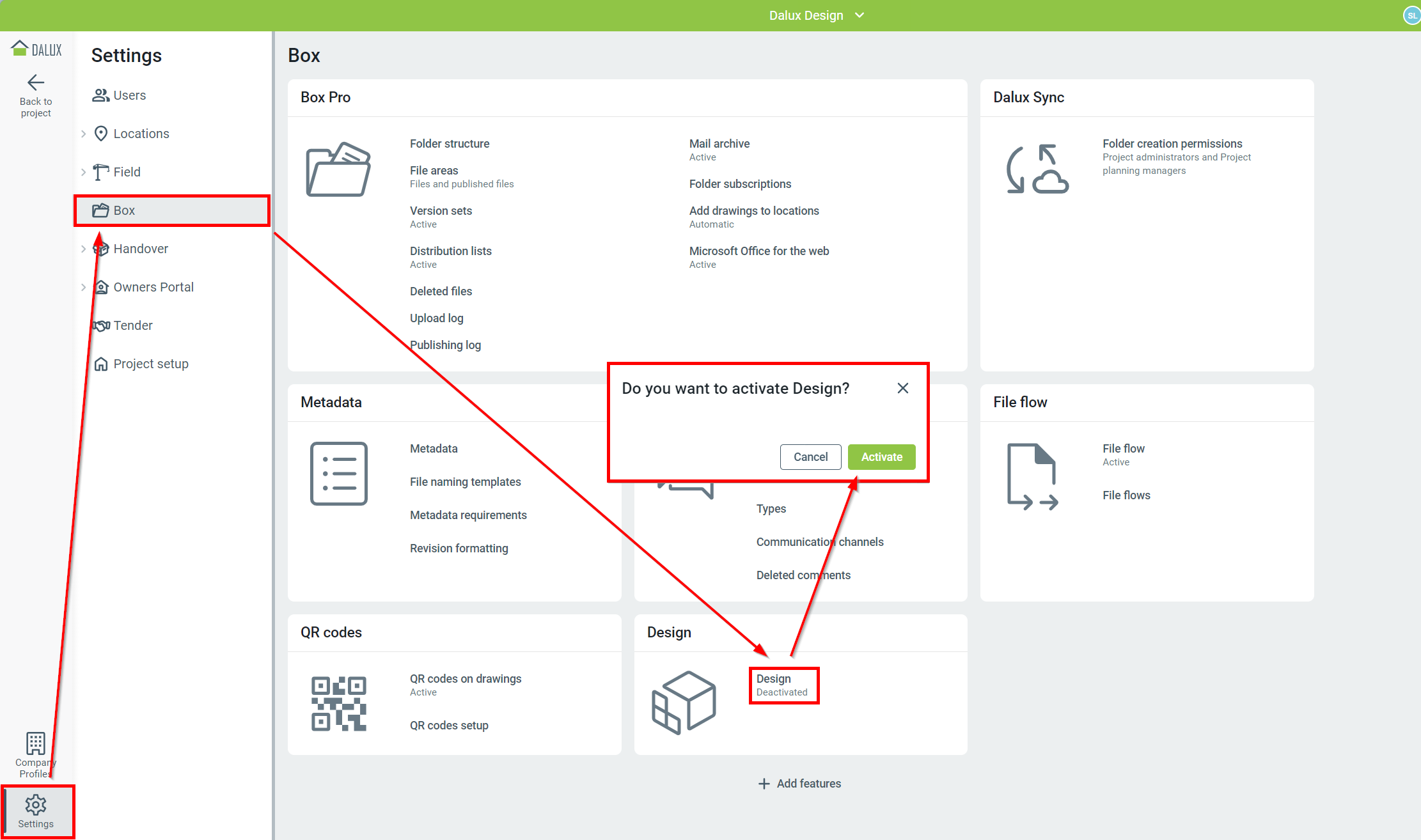

Om Design te activeren, ga naar Instellingen
Box
Design
'Activeren'.
Zodra Design actief is, verschijnt er een nieuw menu-item in de project zijbalk. Voordat gebruikers in het project toegang kunnen krijgen tot Design, moet je groepen met toegang instellen.
Toegang tot Design

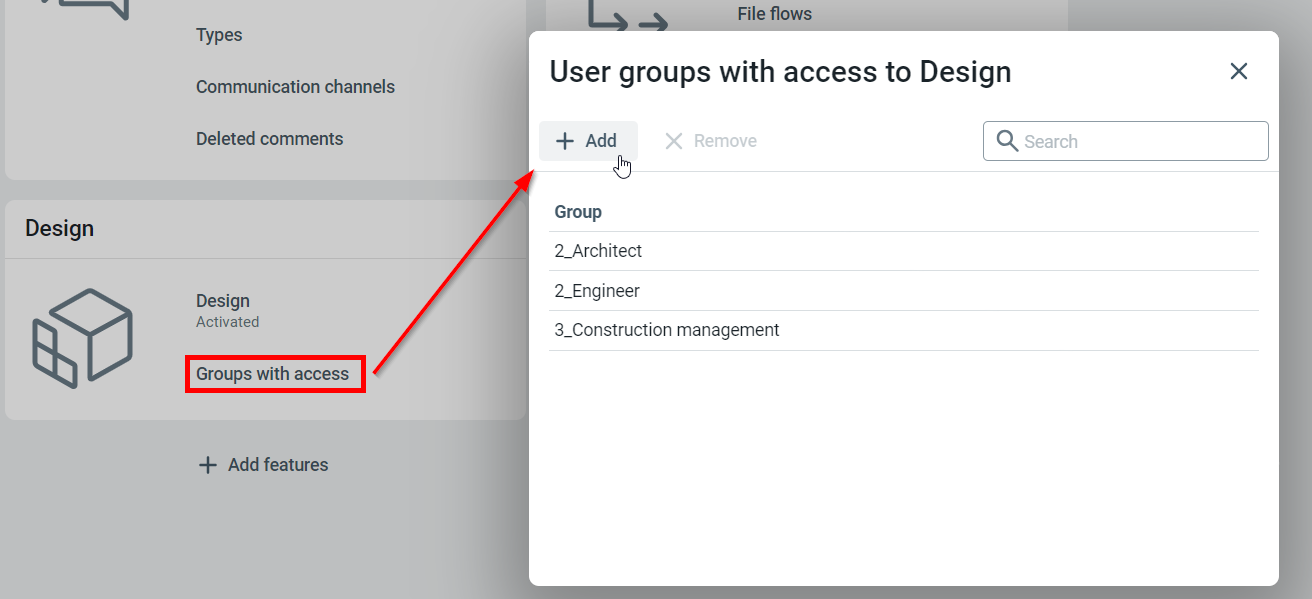

Om de toegang tot Design te beheren, ga naar Instellingen
Box
Design
'Groepen met toegang'.
Klik in de pop-upvensters op Toevoegen en selecteer de Gebruikersgroepen waaraan je toegang wilt geven. Alle gebruikers in de geselecteerde gebruikersgroep kunnen nu Design zien en gebruiken.
Hoe Design te gebruiken
In Design kun je werken aan ongepubliceerde en gepubliceerde versies van modellen, bijvoorbeeld in de ontwerpfase van het project of bij het maken van iteraties op modellen tijdens de bouw.
Navigatie binnen Design werkt hetzelfde als binnen Locaties - je kunt meer lezen over het gebruik van Locaties in dit artikel: Navigeren in Locaties op desktop.
Technische informatie
Alle gebouwen/structuren/gebieden/plattegronden zijn zichtbaar in Design, zowel van Bestanden als Gepubliceerde bestanden. Echter, indien handmatige publicatie is ingeschakeld, kunnen alleen onuitgegeven bestanden in Design worden bewerkt.
Tijdens het gebruik van Design kun je:
- Gebruik Opmerkingen en Communicatiestructuren.
- Filter, meten en kleurcoderen.
- Gebruik modelvalidatie voor Clashes, Toleranties, en Metadata.
- Vergelijk gepubliceerde en ongepubliceerde modelbestanden.
Je kunt geen Field-registraties (Taken, checklists, etc.) maken op modellen of tekeningen in Design.

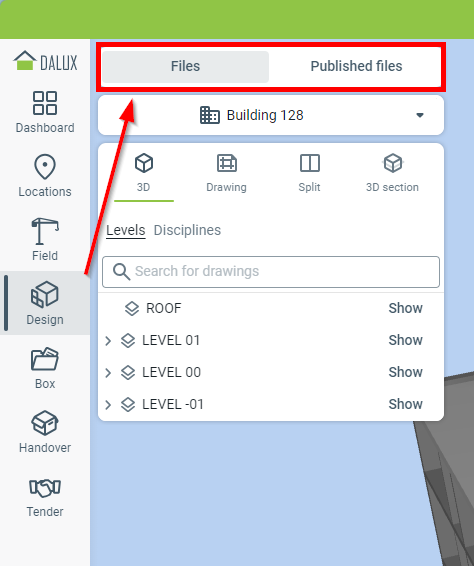

Om toegang te krijgen tot Design, klik in de zijbalk op Design. Tijdens het gebruik van Design kun je wisselen tussen de modelbestanden van de 'Bestanden' en 'Gepubliceerde bestanden' gebieden
Bij het overschakelen tussen de modelbestanden die je toont, blijven filters en doorsneden hetzelfde. Dit stelt je in staat snel tussen modellen te schakelen om de aangebrachte wijzigingen te zien.

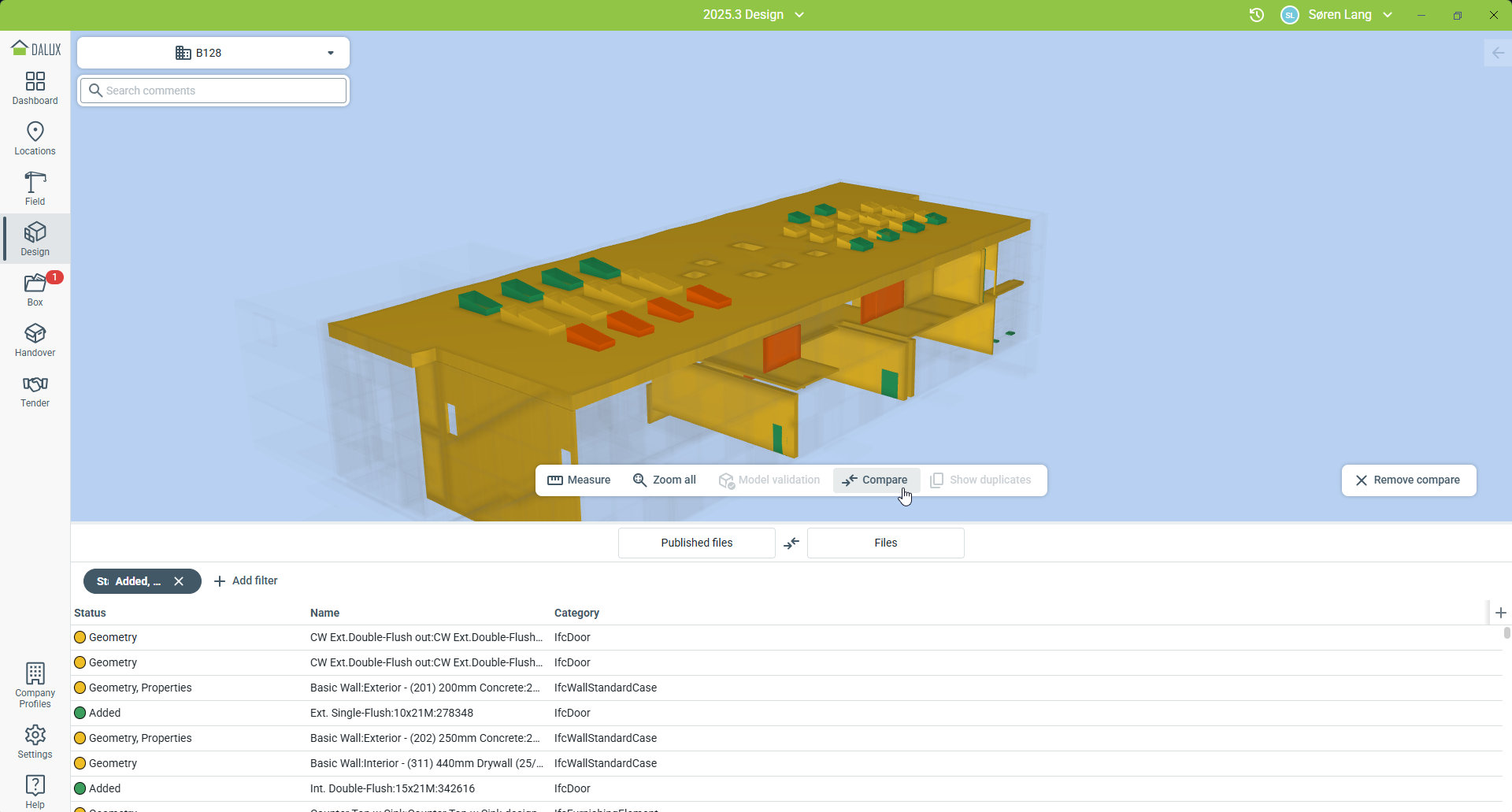

Als je in de Dalux desktopapplicatie zit, kun je de nieuwste versies van het model vergelijken tussen de niet-gepubliceerde Bestanden-versie en de versie in Gepubliceerde bestanden. Je kunt de lijstweergave gebruiken om te filteren en sorteren op veranderingen in het model.
Lees meer
Als je meer wilt weten over het gebruik van Handmatig publiceren, lees dit artikel: Hoe je Handmatig publiceren gebruikt.
