Navigeer in Locaties op desktop

Dit artikel behandelt hoe je in modellen en op tekeningen kunt navigeren via Dalux desktop. Leren hoe je het beste door je 3D-model kunt bewegen, helpt je snel de informatie te vinden die je zoekt.

We raden aan om de Dalux desktop-app te gebruiken bij het werken met complexe modellen, omdat je computer meer bronnen kan gebruiken dan een webbrowser.

Als je Dalux op mobiel gebruikt, kun je leren hoe je in 3D kunt navigeren in dit artikel: Navigeer in Locaties op mobiel.

Hoe toegang te krijgen tot en navigeren in tekeningen in Locaties

Ga naar je 3D-modellen in het project door naar Locaties in de zijbalk te gaan.

Dalux opent automatisch de BIM-viewer in de laatst gebruikte weergave.

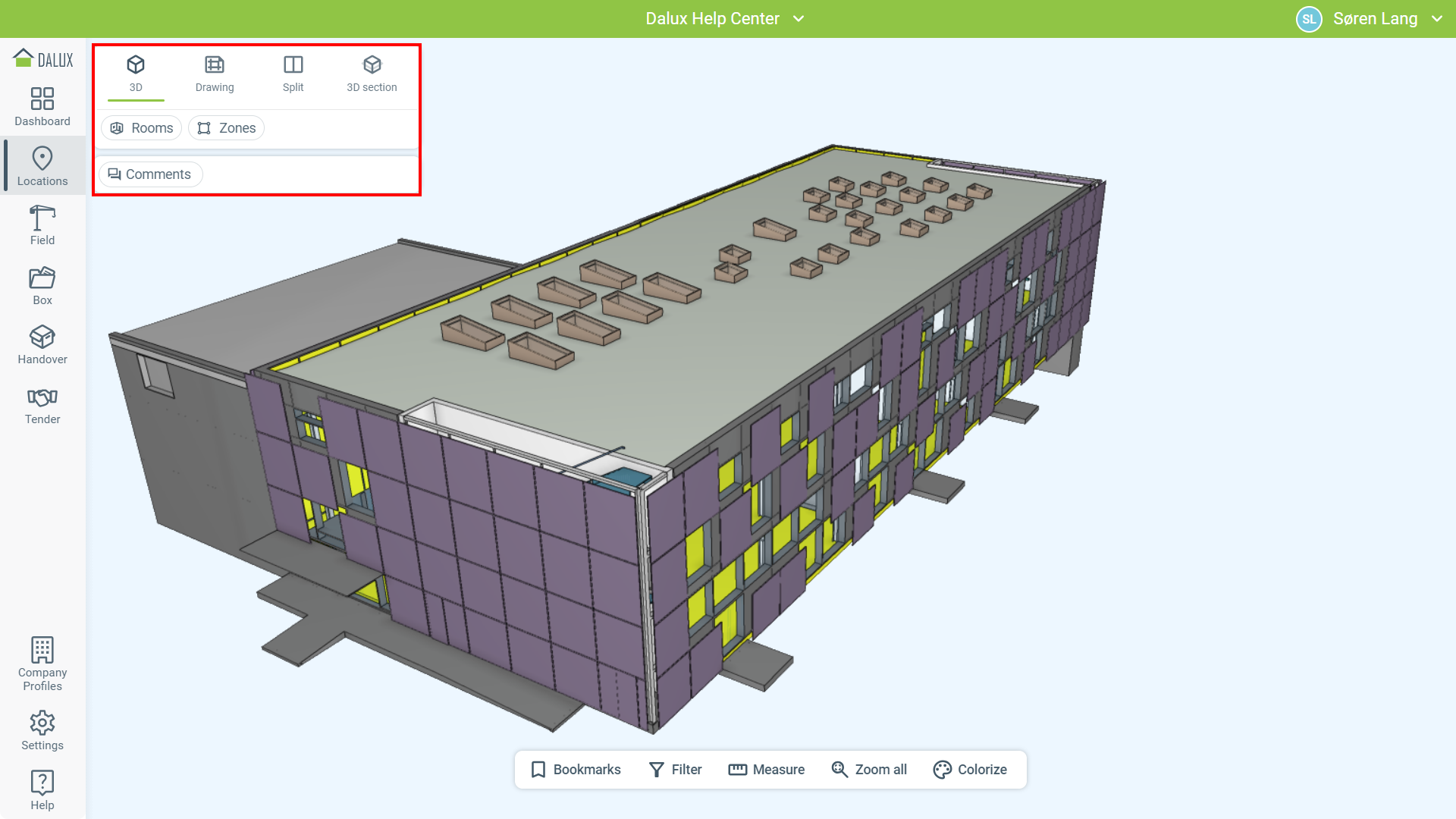

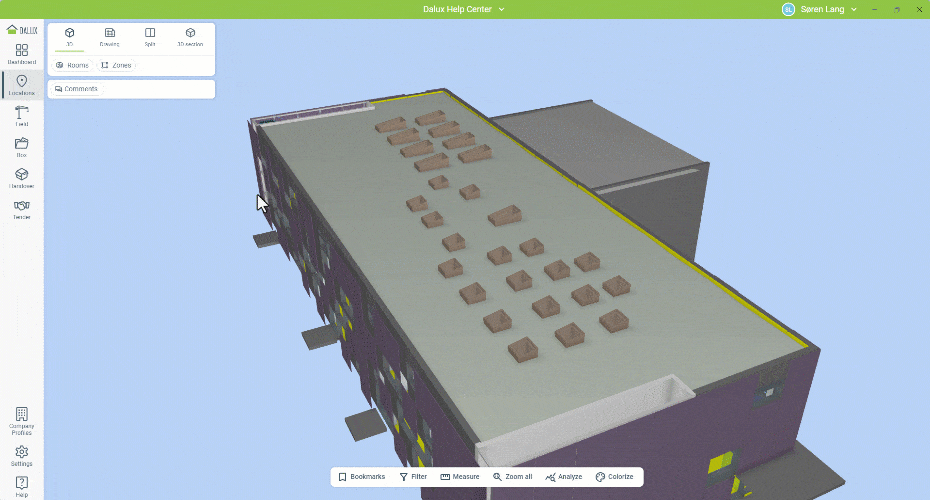

In de werkbalk kun je schakelen tussen de verschillende weergaven:

• 3D - Volledige 3D-navigatie met bewegingen in alle assen
• Tekening - Alleen 2D-weergave voor tekeningen die aan het gebouw zijn toegevoegd
• Gesplitst - Een splitsing tussen 3D en 2D waarbij je de 2D-tekening kunt gebruiken om in 3D te bewegen
• 3D-sectie - Een 3D-weergave met een automatische doorsnede op basis van je bouwlagen of verticale aanzichten in het model

De weergaven worden hieronder in detail behandeld.

Gebruik de 3D-weergave

De 3D-weergave is een volledige weergave die je in staat stelt vrij in het model te navigeren. Deze weergave kan handig zijn voor het verzamelen van informatie uit model-elementen of het toevoegen van opmerkingen in 3D.

Rond bewegen in 3D doe je doormiddel van je muis, het toetsenbord of een combinatie van beide.

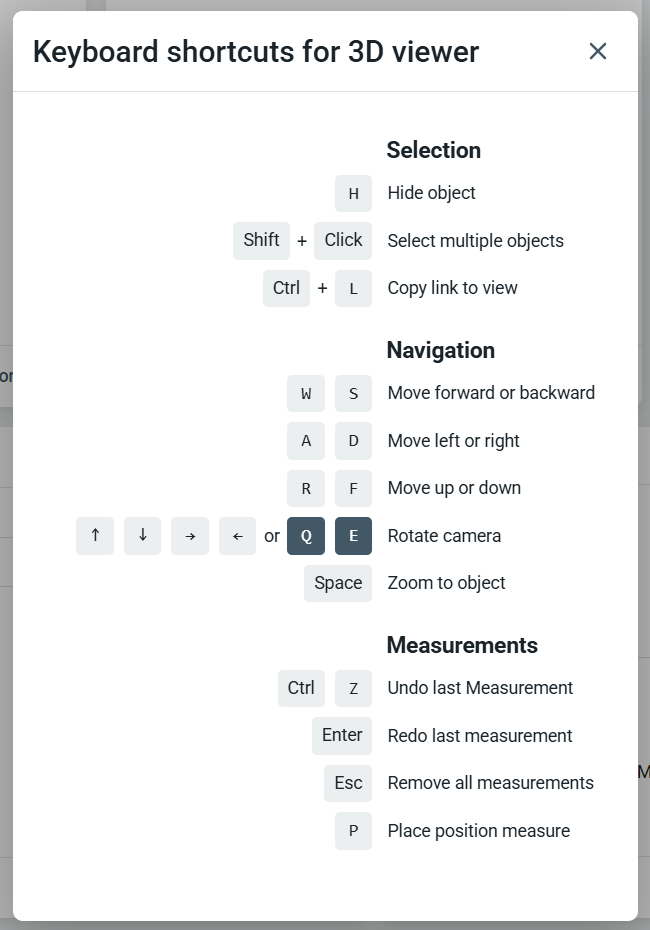

Je kunt enkele nuttige sneltoetsen terugvinden door op je naam rechtsboven te klikken en dan Toetsenbordsneltoetsen te kiezen.

Het is handig om enigszins vertrouwd te raken met deze sneltoetsen, omdat ze helpen bij het navigeren door het model. Je kunt ook je muis gebruiken om het viewpoint over grotere afstanden te verplaatsen.

• Klik en houd de linkermuisknop ingedrukt en sleep om de camera te orbiteren
• Klik en houd de rechter- of midden-muisknop ingedrukt en sleep om het viewpoint te verplaatsen
• Scroll met het muiswiel om in en uit te zoomen

Tijdens de 3D-weergave kun je Opmerkingen aanmaken als de functie is ingeschakeld en je de juiste gebruikersrechten hebt.

Je kunt geen Field registraties aanmaken in de 3D-weergave. Je moet de Gesplitste weergave gebruiken. Dit is omdat de locaties van registraties verbonden moeten zijn met een tekening en dus een bouwlaag.

De combinatie van muis en toetsenbord in 3D laat je snel in je model navigeren.

Gebruik de tekeningenweergave

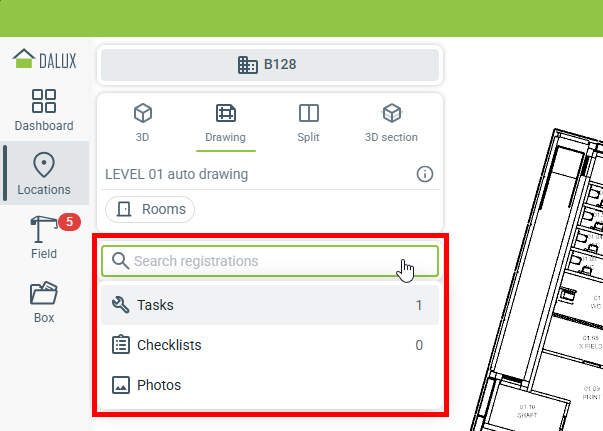

De tekeningenweergave is alleen 2D en toont tekeningen die aan de bouwlagen in het gebouw zijn toegevoegd. Als je geen tekeningen aan het gebouw hebt gekoppeld, kun je de automatische doorsnede-tekeningen gebruiken, die Dalux zelf genereert op basis van de hoogtes van de verdiepingen in je gebouw.

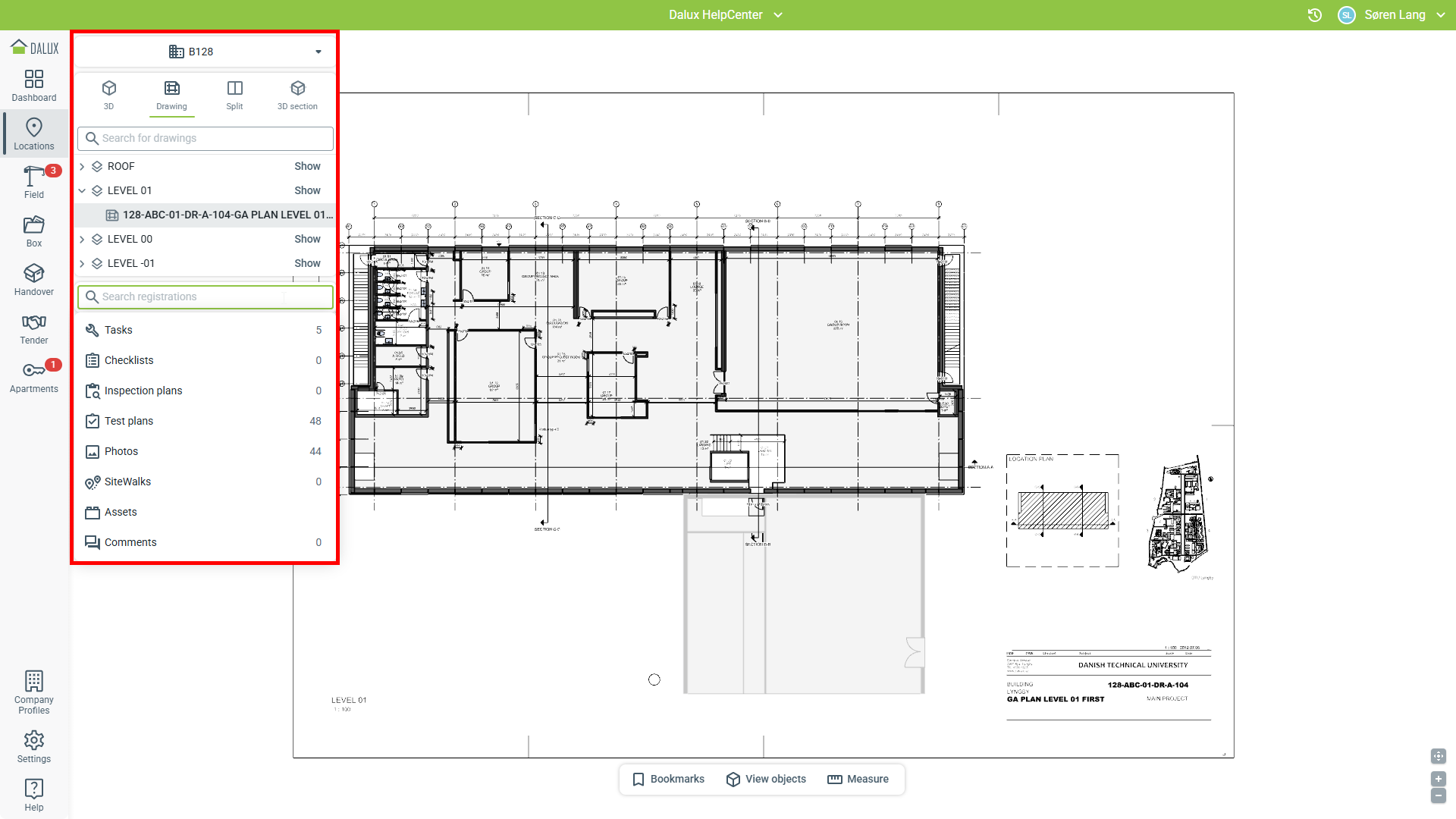

De Tekening weergave toont een 2D-tekening en een menu. In het menu kun je kiezen welke tekening je wilt weergeven.

Bouwlagen worden aangegeven met een -pictogram. Elke bouwlaag kan meerdere tekeningen bevatten. Door op 'Tonen' te klikken, spring je automatisch naar de standaardtekening voor die bouwlaag.

Als het project disciplines en subdisciplines gebruikt, worden deze weergegeven als mappen met het -pictogram.

Bij het bekijken van een tekening in Locaties kun je:

• Klikken en de linkermuisknop ingedrukt houden en daarna slepen om je te verplaatsen
• Scroll het muiswiel om in en uit te zoomen (je kunt Ctrl ingedrukt houden om in kleinere stappen in te zoomen)

Als je op de tekening klikt, kun je naar die locatie in 3D springen. Dit opent de Gesplitste weergave.

Gebruik de gesplitste weergave

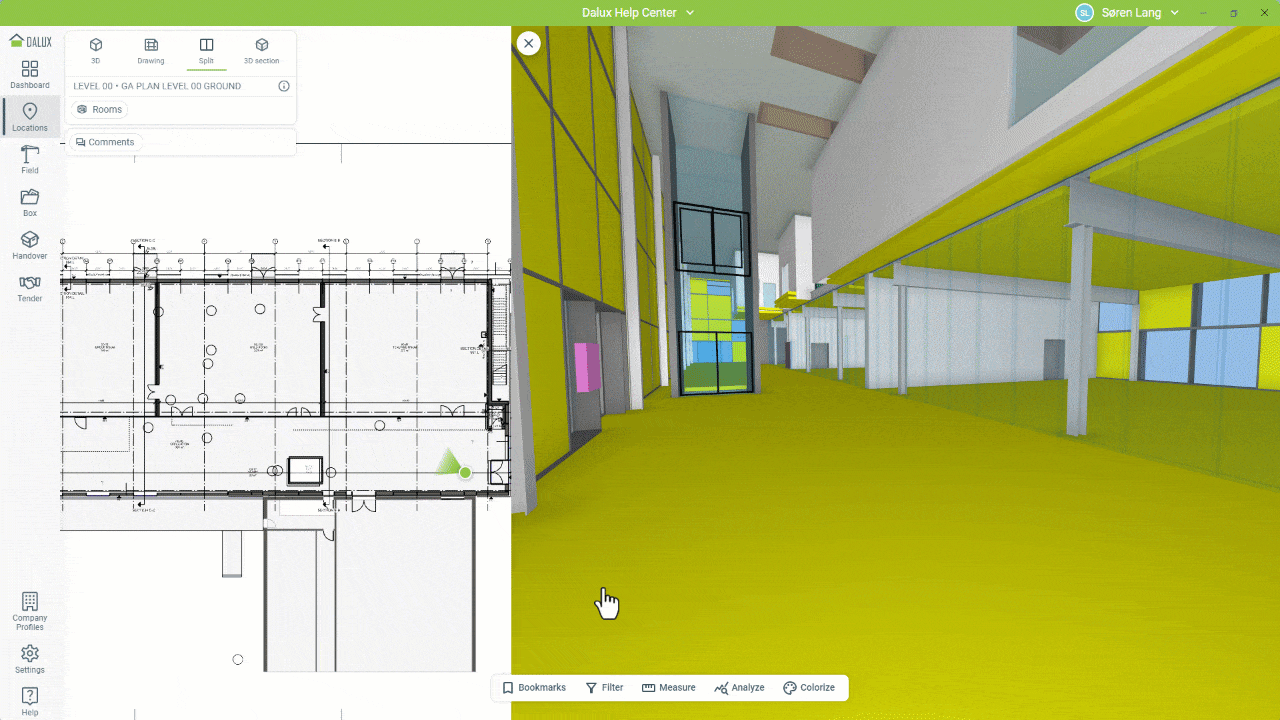

De gesplitste weergave stelt je in staat eenvoudig in het 3D-model te navigeren door op locaties op de 2D-tekening te klikken. In de gesplitste weergave kun je nog steeds in 3D navigeren, maar de weergave is vergrendeld op een specifieke bouwlaag. Dit betekent dat je het viewpoint niet omhoog of omlaag kan bewegen.

Je kunt Field registraties aanmaken in de gesplitste weergave door op objecten in het model te klikken. Wanneer je dit doet, wordt de 3D-positie opgeslagen in de registratie.

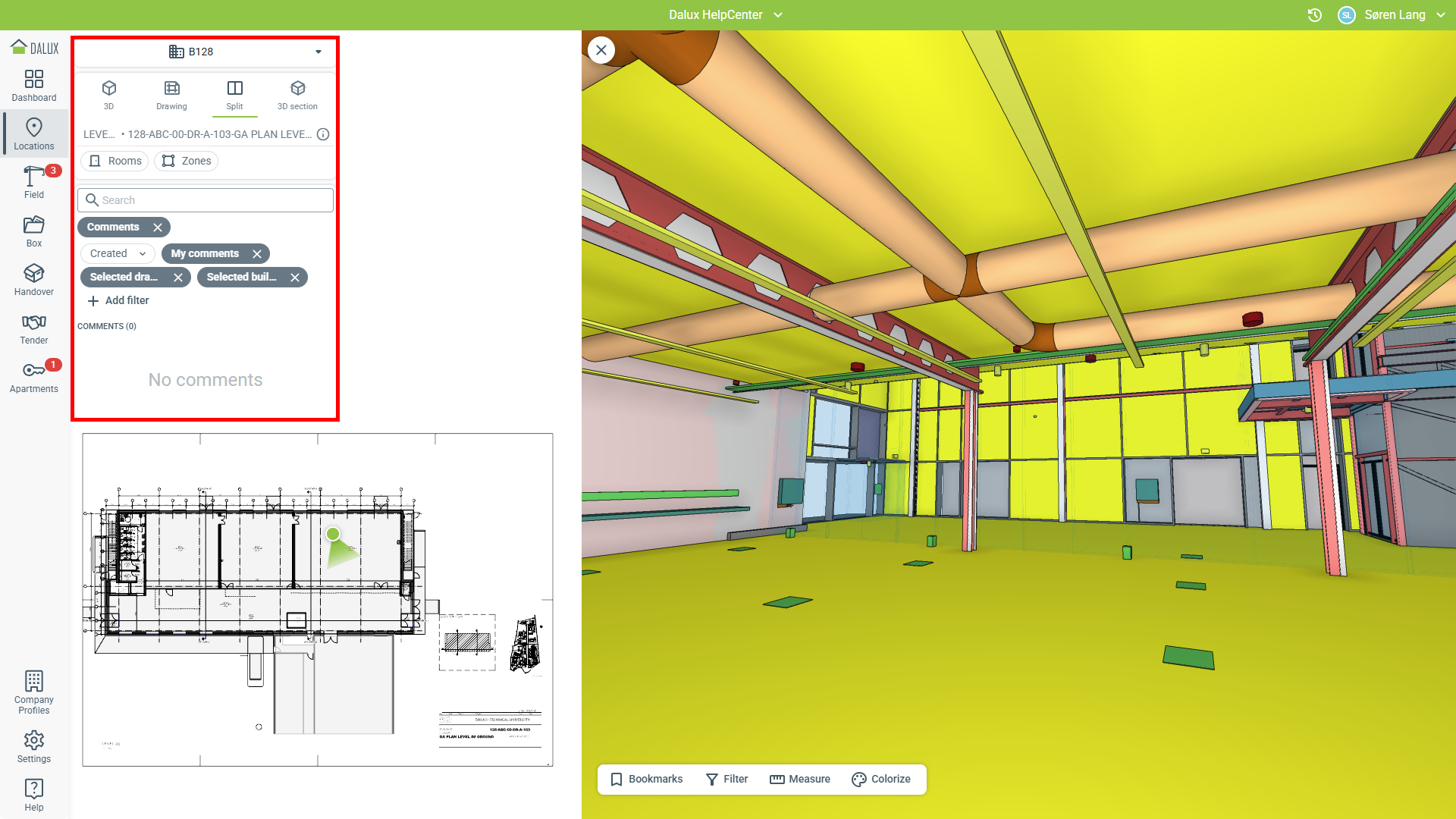

Net als in de Tekening weergave selecteer je een tekening uit het menu.

In de Gesplitste weergave zie je je huidige locatie gemarkeerd op de tekening als een groene stip. De kijkrichting van het viewpoint wordt ook weergegeven.

In de gesplitste weergave kun je het tekening venster gebruiken om:

• Te klikken en de linkermuisknop ingedrukt te houden en te slepen om de tekening te verplaatsen
• Te scrollen met het muiswiel om in en uit te zoomen (je kunt Ctrl ingedrukt houden om in kleinere stappen in te zoomen)
• Te klikken op de tekening om naar de 3D-weergave van deze locatie te springen

In de 3D view, zijn de shortcuts van je toetsenbord altijd beschikbaar (je kan niet van hoogte veranderen). Bewegen in 3D verplaatst automatisch de positiemarker op de tekening.

De gesplitste weergave is ideaal voor het navigeren op één bouwlaag in het model en vereist minder complexe navigatie dan in 3D.

Gebruik de 3D-sectieweergave

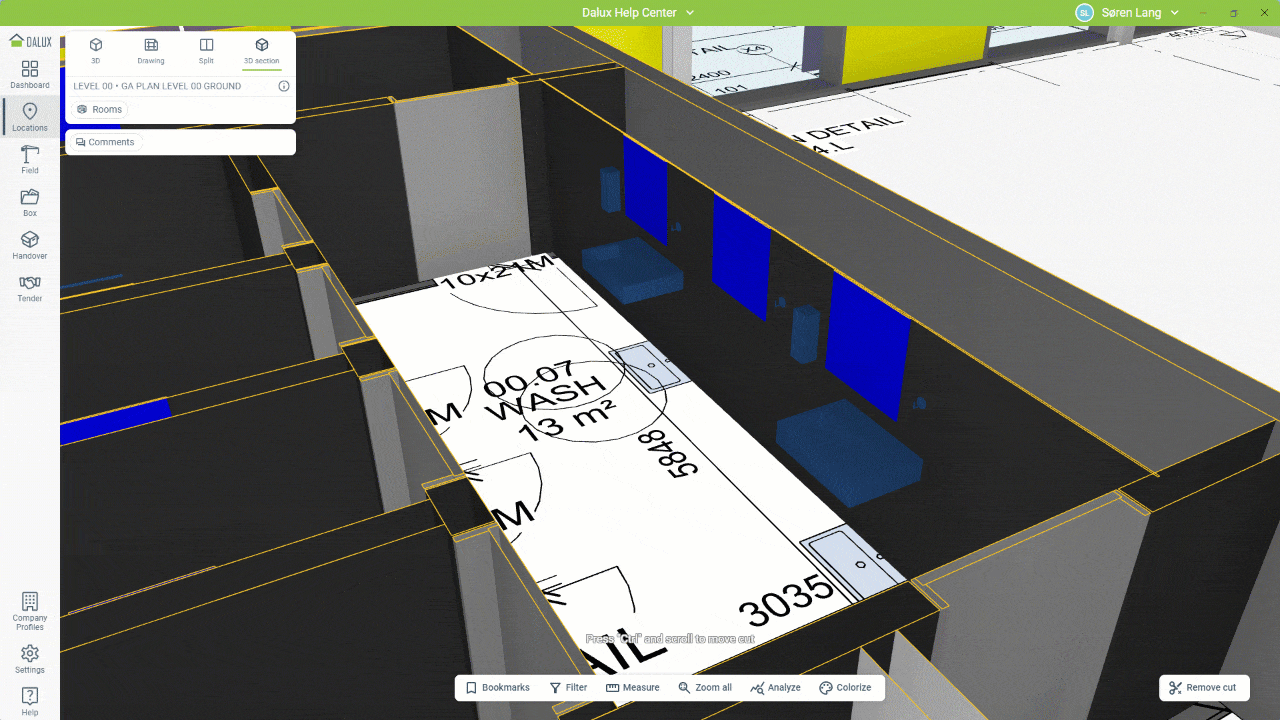

De 3D-sectie weergave past automatisch een doorsnede toe en toont de tekening voor een gecombineerde 2D- en 3D-weergave. Dit werkt voor zowel bouwlagen als verticale doorsnedes.

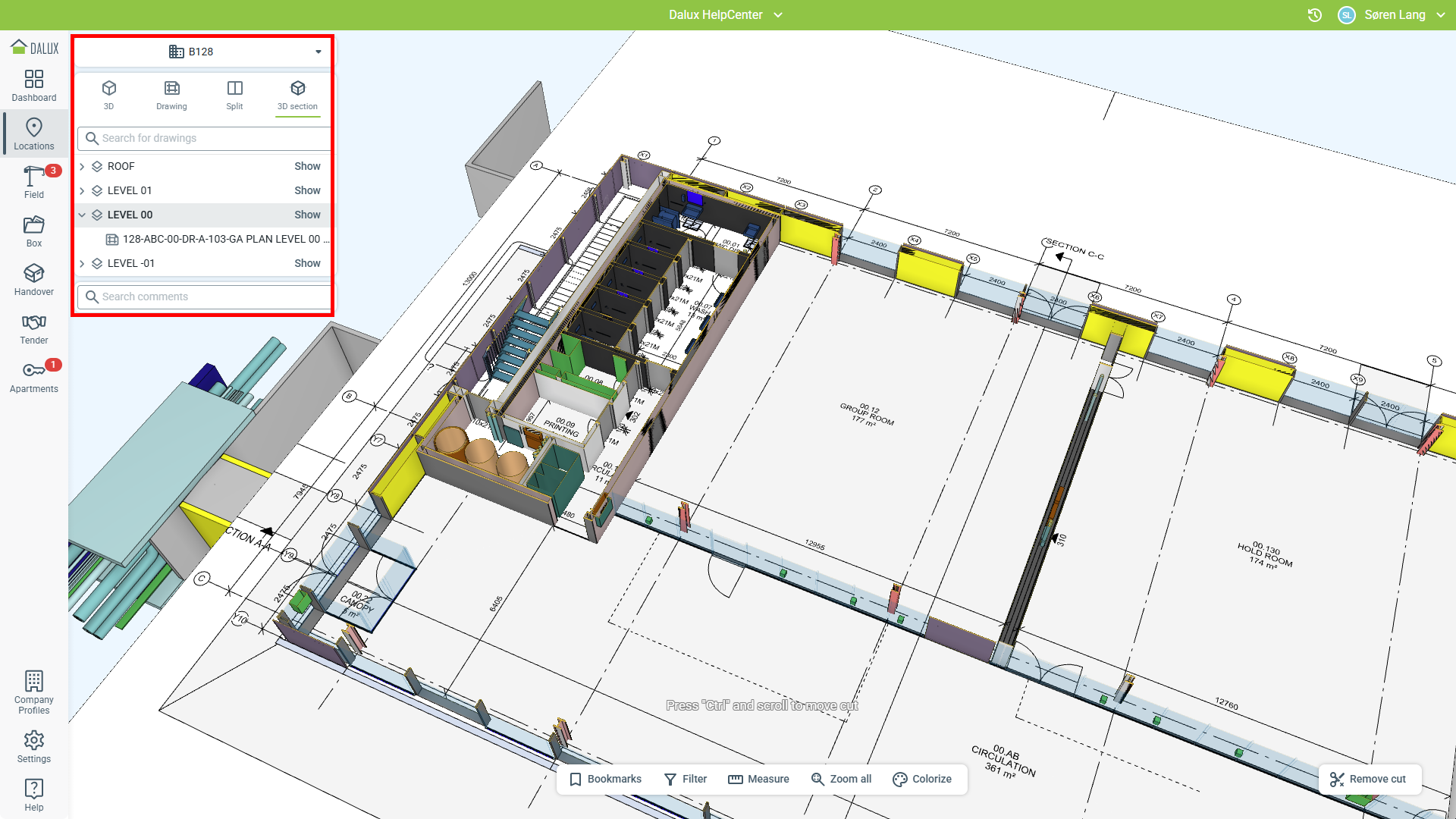

Net als in de tekeningen- en gesplitste weergave, moet je selecteren welke tekening je wilt weergeven.

In deze weergave zijn alle sneltoetsen voor 3D-navigatie beschikbaar. Je kunt:

• Ctrl ingedrukt houden en scrollen met het muiswiel om de doorsnede omhoog of omlaag te verplaatsen
• Klikken op de tekening en de transparantie veranderen of verbergen de tekening
• Klikken op de tekening en drukken op de spatiebalk om uit te zoomen en de volledige tekening te bekijken

Je kunt de doorsnede in de rechteronderhoek verwijderen door op Doorsnede verwijderen te klikken.
