Hoe modelvalidatie in te stellen

De modelvalidatietool stelt gebruikers in staat om vereisten in te stellen voor clashes en toleranties tussen elementen zonder te hoeven wachten op feedback van iemand die werkt met een specialistisch clashdetectie programma. Gebruikers met toegang kunnen modellen zelf valideren met behulp van deze functie.

De tool maakt het mogelijk om te analyseren of elementen voldoen aan de clash- en tolerantie eisen, en biedt gebruikers onmiddellijk de informatie die ze nodig hebben om ofwel:

• De noodzakelijke aanpassingen te maken in de modelleer software
• Samen te werken met andere projectdeelnemers door opmerkingen te maken over elementen die niet aan de eisen voldoen
• Te besluiten om het probleem van clashes/toleranties te negeren als het niet relevant is

Activeer modelvalidatie

Modelvalidatie maakt deel uit van Design en is automatisch beschikbaar wanneer Design is geactiveerd.

Om Design te activeren, ga naar

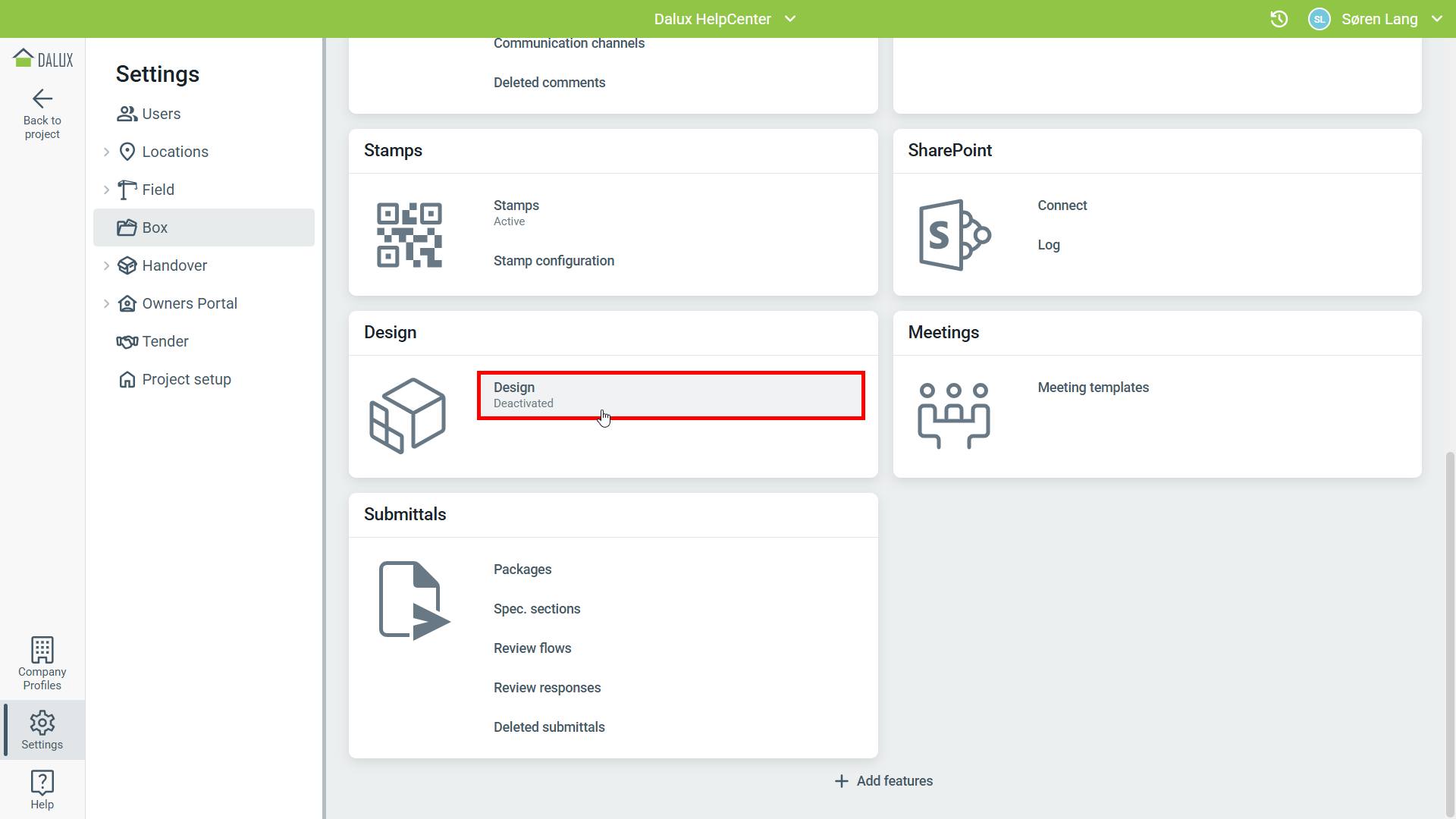

InstellingenBoxDesign'Activeren':

Stel toegang tot model validatie in

Na het activeren van Design, moeten de machtigingen worden ingesteld voor gebruikers om toegang te hebben tot modelvalidatie. Elke aangepaste gebruikersgroep kan worden toegevoegd via InstellingenBoxDesign'Groepen met toegang.

Als alternatief kan toegang worden verleend bij het instellen van machtigingen voor gebruikersgroepen in de instellingen van gebruikers.

Disciplines en objectgroepen instellen

Disciplines instellen

Om vereisten aan te maken, maak disciplines aan die gebruikt kunnen worden door jezelf, je gebruikersgroep of door iedereen in het project. We raden aan disciplines in te stellen voor elke designdiscipline in je project, bijvoorbeeld Bouwkundig, Constructief, E-installaties, enz.

Om deze disciplines in te stellen, ga naar

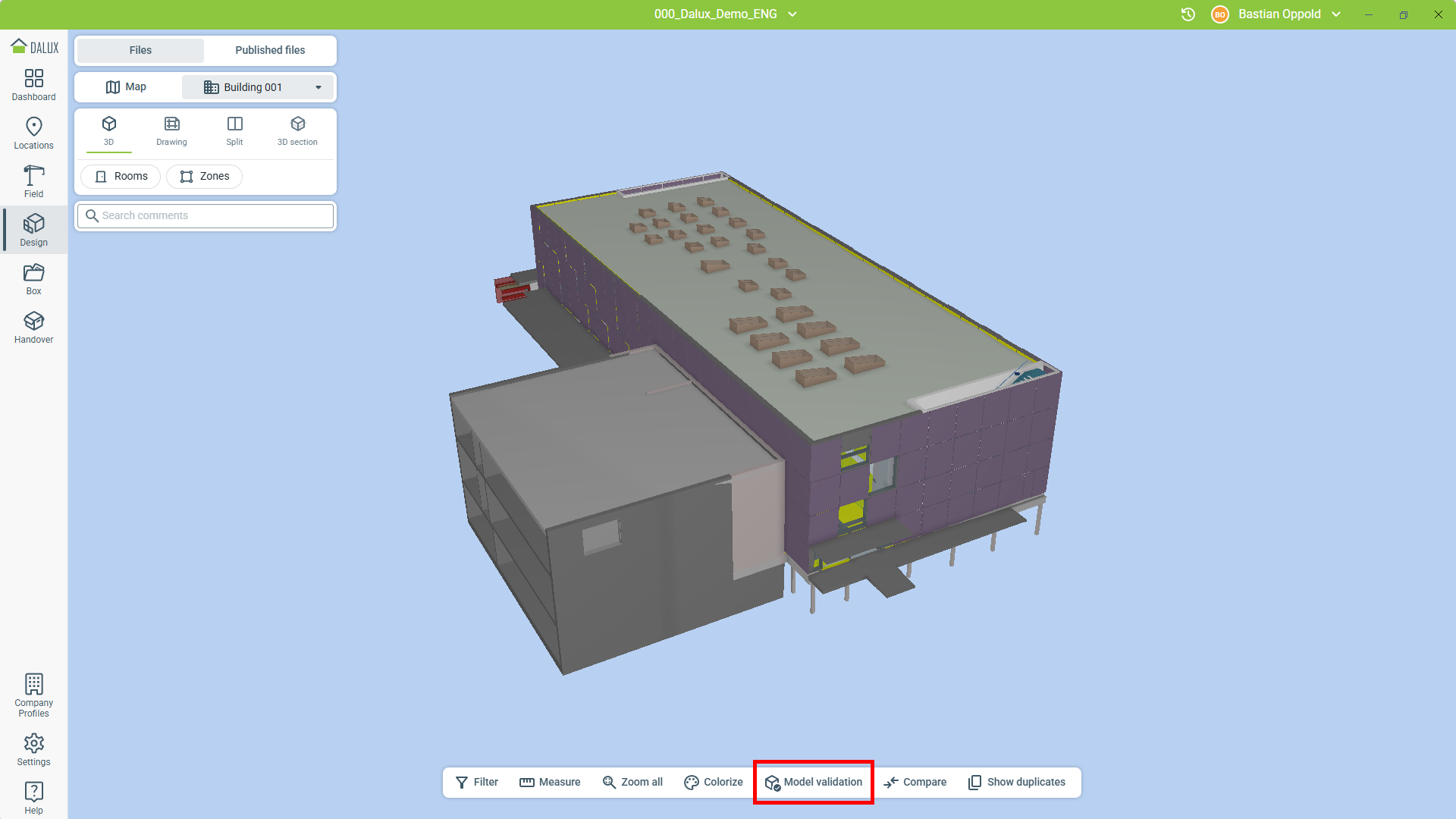

DesignSelecteer een gebouwValidatie model.

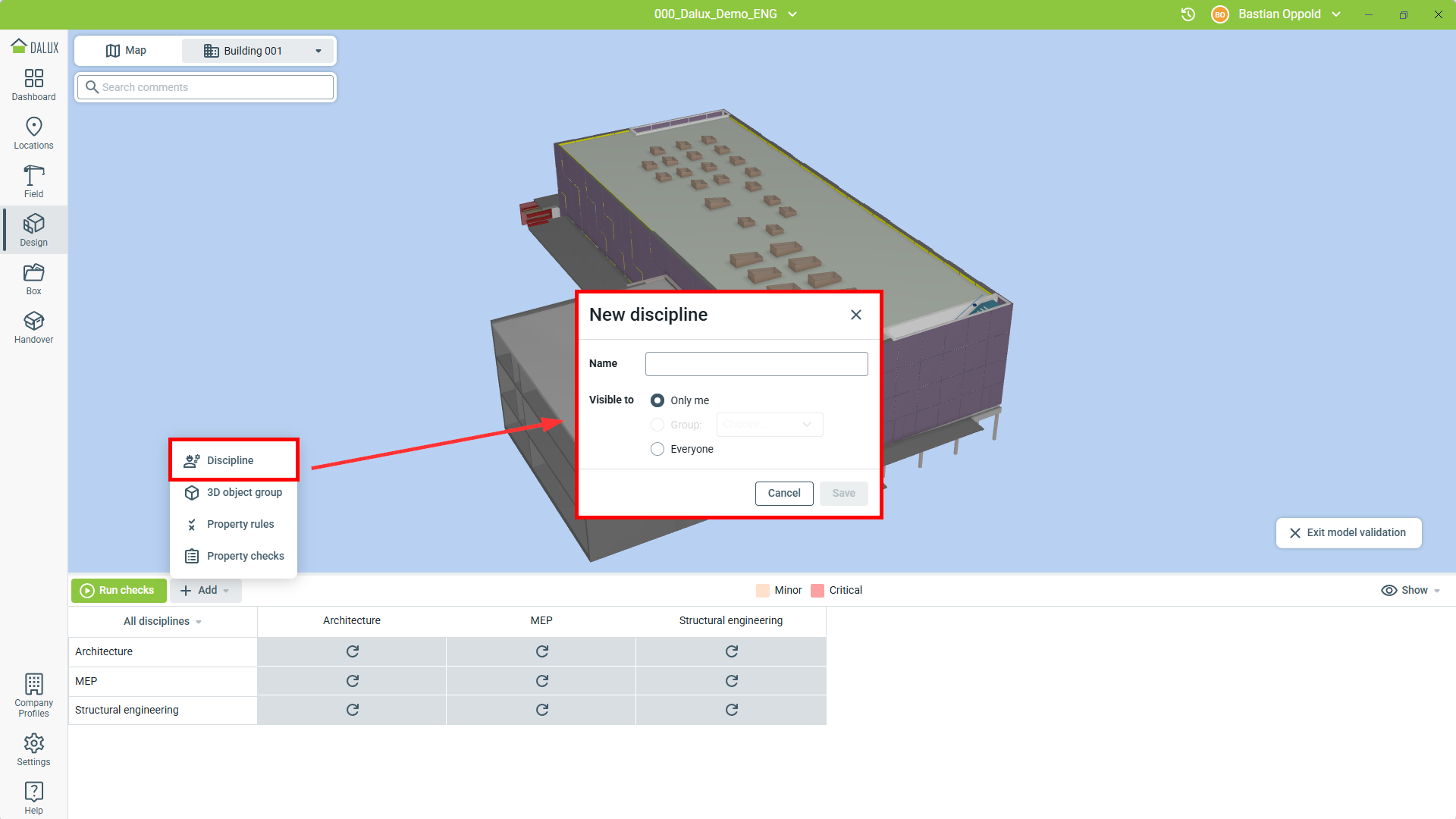

Klik op Toevoegen'Discipline', geef de discipline een naam en bepaal of deze alleen voor jou zichtbaar moet zijn, voor een specifieke gebruikersgroep, of voor iedereen die toegang heeft tot Design.

Objectgroepen maken

Objectgroepen zijn 3D-elementen die dezelfde attributen delen, zoals hun categorie. Door deze op te zetten, kun je beheren welke checks uitgevoerd moeten worden, wat genegeerd moet worden en de ernst van bepaalde checks.

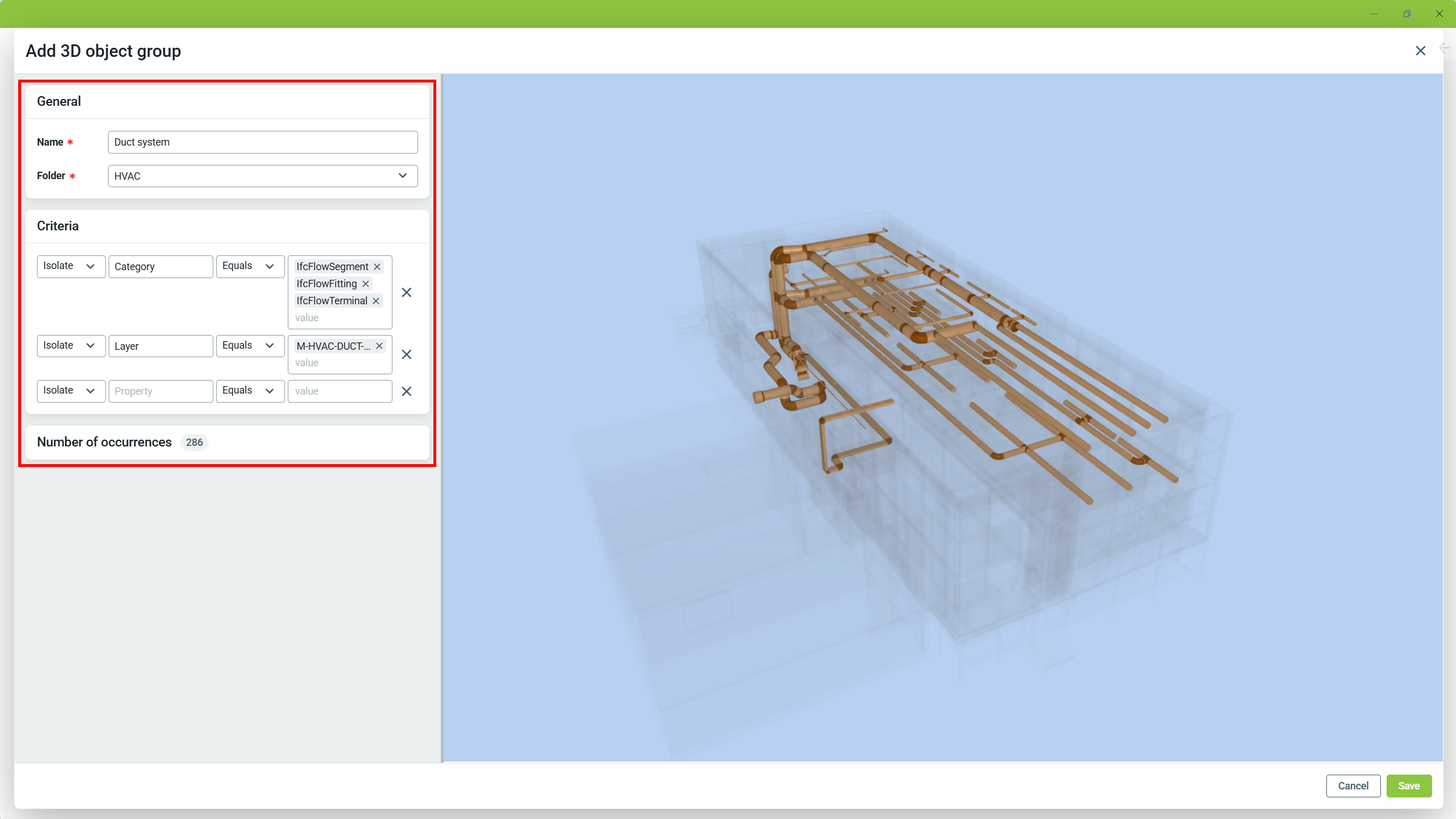

Maak een objectgroep aan via Toevoegen3D-objectgroep.

Geef in het nieuwe venster de objectgroep een naam en plaats deze in een discipline. Filter vervolgens de objecten door hun criteria in te stellen. Je kunt verschillende filterinstellingen kiezen:

• Isoleren: Filtert alleen elementen die aan de criteria voldoen
• Verbergen: filtert alle elementen behalve de overeenkomende
• Vrije tekst zoeken: Filtert elementen waarvan de namen de tekst bevatten

Controleer de viewer om ervoor te zorgen dat de juiste elementen zijn gefilterd voordat je op 'Opslaan' klikt.

Voer checks in

Zodra je je disciplines en objectgroepen hebt ingesteld, kun je de checks definiëren die moeten worden uitgevoerd voor clashes en toleranties.

• Clashes zijn overlappende elementen met een gedefinieerde tolerantie.
• Toleranties zijn elementen die niet voldoen aan de minimale afstandsvereisten van andere objecten.

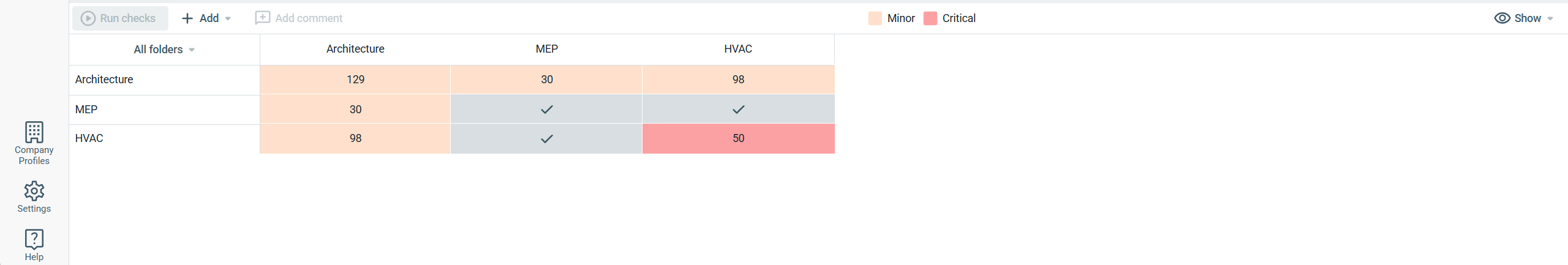

Om een nieuwe controle in te stellen, klik op de cel in de matrix van de gewenste objectgroepen

In dit voorbeeld demonstreren we checks voor wandelementen en het HVAC-leiding- en kanalensysteem. Wandelementen maken deel uit van de Architecture-discipline, terwijl leidingen tot de HVAC-discipline behoren.

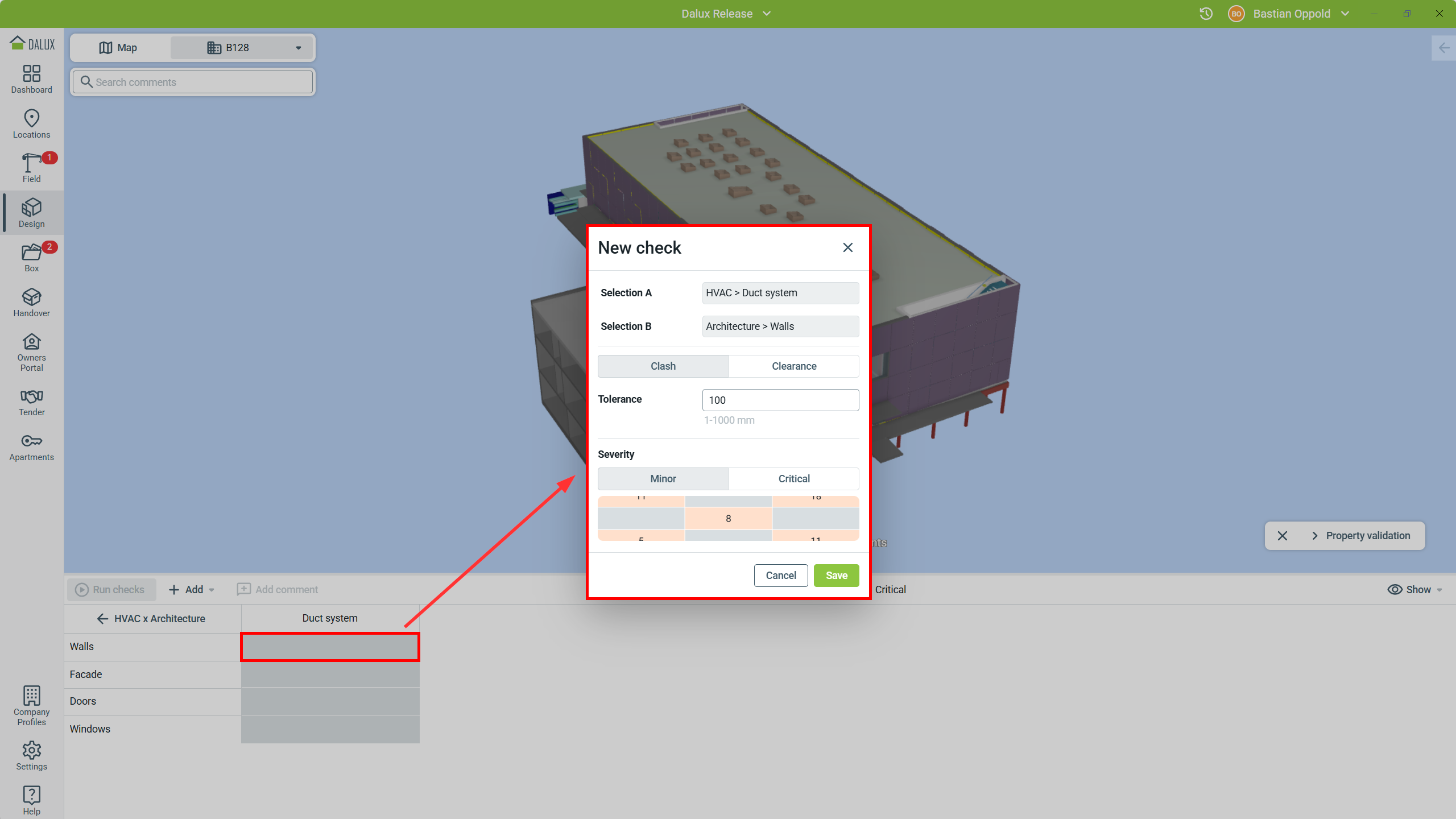

Selecteer of je een clash of tolerantie gaat instellen, definieer de tolerantie en kies of de resultaten kleine of kritieke kwesties zijn.

In dit voorbeeld stellen we een clashcheck in met een tolerantie van 100 mm, wat we als een klein probleem beschouwen.

Configureer dit voor objectgroepen waar je checks wilt uitvoeren of door anderen wilt laten uitvoeren.

Automatisering

Om klikken te besparen en modelvalidatie op de achtergrond te laten draaien, kun je 'Automation' activeren voor de betreffende gebouwen.

Ga naar

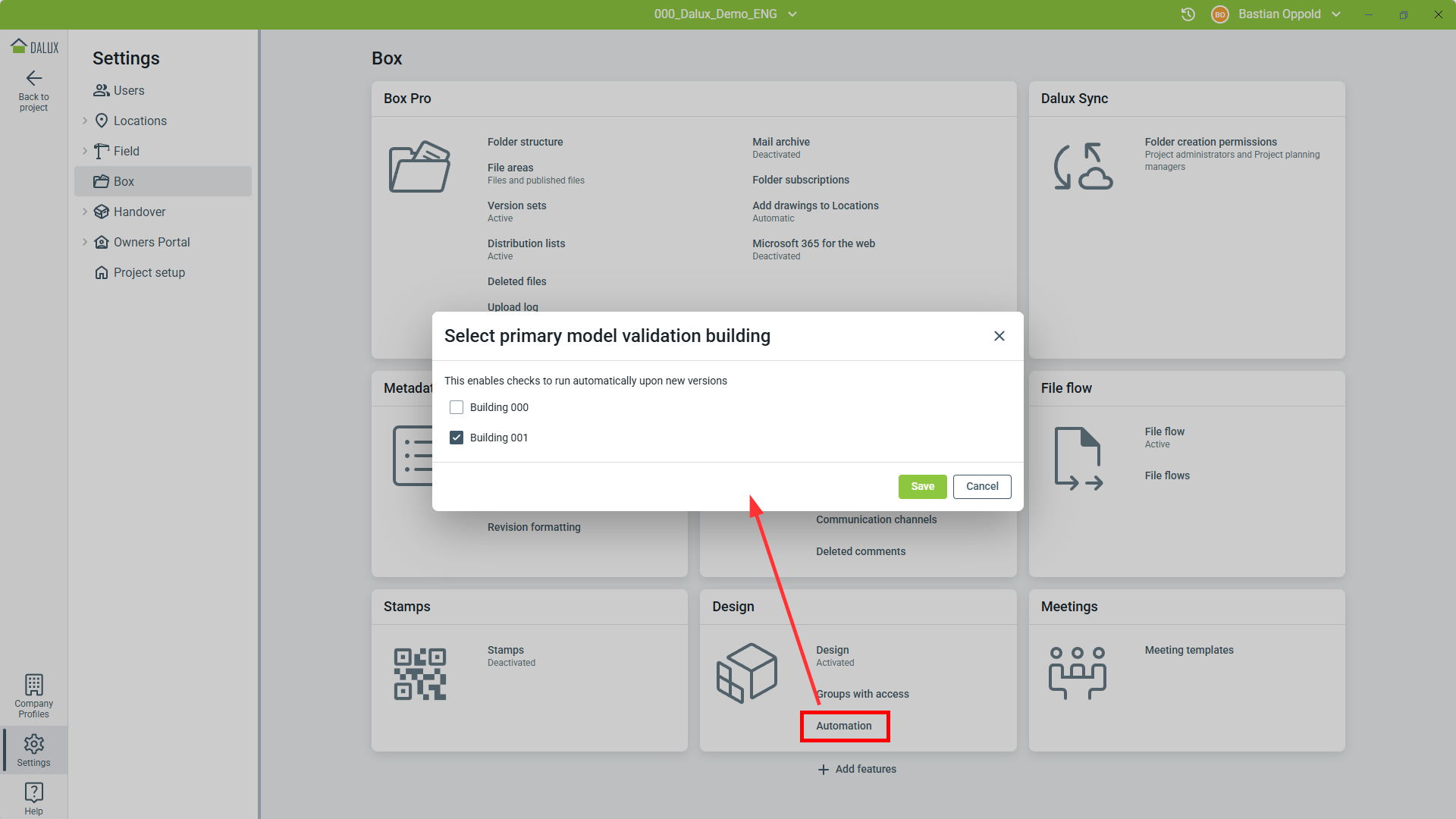

InstellingenBoxDesign'Automation'Selecteer het gebouw waarvoor je modelvalidatie automatisch wilt laten uitvoeren

Als Automation voor een gebouw is geactiveerd, worden controles automatisch opnieuw verwerkt wanneer nieuwe modelbestanden aan het gebouw worden toegevoegd of bestaande modelbestanden worden bijgewerkt. Wanneer nieuwe disciplines of nieuwe objectgroepen worden aangemaakt, moet het gebouw worden herverwerkt voordat Automation deze in de resultaten opneemt.
