Als architect of adviseur, is het jouw verantwoordelijkheid om een ontwerp in te dienen dat overeenkomt met de modellen die zijn aangemaakt door andere leden van het ontwerpteam en die voldoen aan het algehele kwaliteitsniveau. Met Dalux hoef je niet langer te wachten op feedback van de BIM-coördinator. In plaats daarvan kun je zelf modelvalidatie uitvoeren en onmiddellijk wijzigingen aanbrengen.
Note
In dit geval wordt uitgelegd hoe je je model kunt valideren met de regelset die door een BIM-coördinator wordt geleverd. Als je je eigen regels wilt instellen, overweeg dan eerst het artikel voor BIM-coördinatoren te lezen: Modelvalidatie voor BIM-coördinatoren.
Als je werkt met Autodesk Revit, raden we sterk aan om de Dalux-plugin voor Revit te gebruiken. Of je kunt de Dalux Desktop-app gebruiken om je geüploade model rechtstreeks op het platform te valideren voor snelle feedback.
Modelvalidatie in Autodesk Revit
Je kunt de Dalux-plugin voor Revit gebruiken om je model rechtstreeks in Revit te valideren zonder de software te verlaten.
Om dit te doen, download de plugin en installeer deze door deze instructies te volgen.

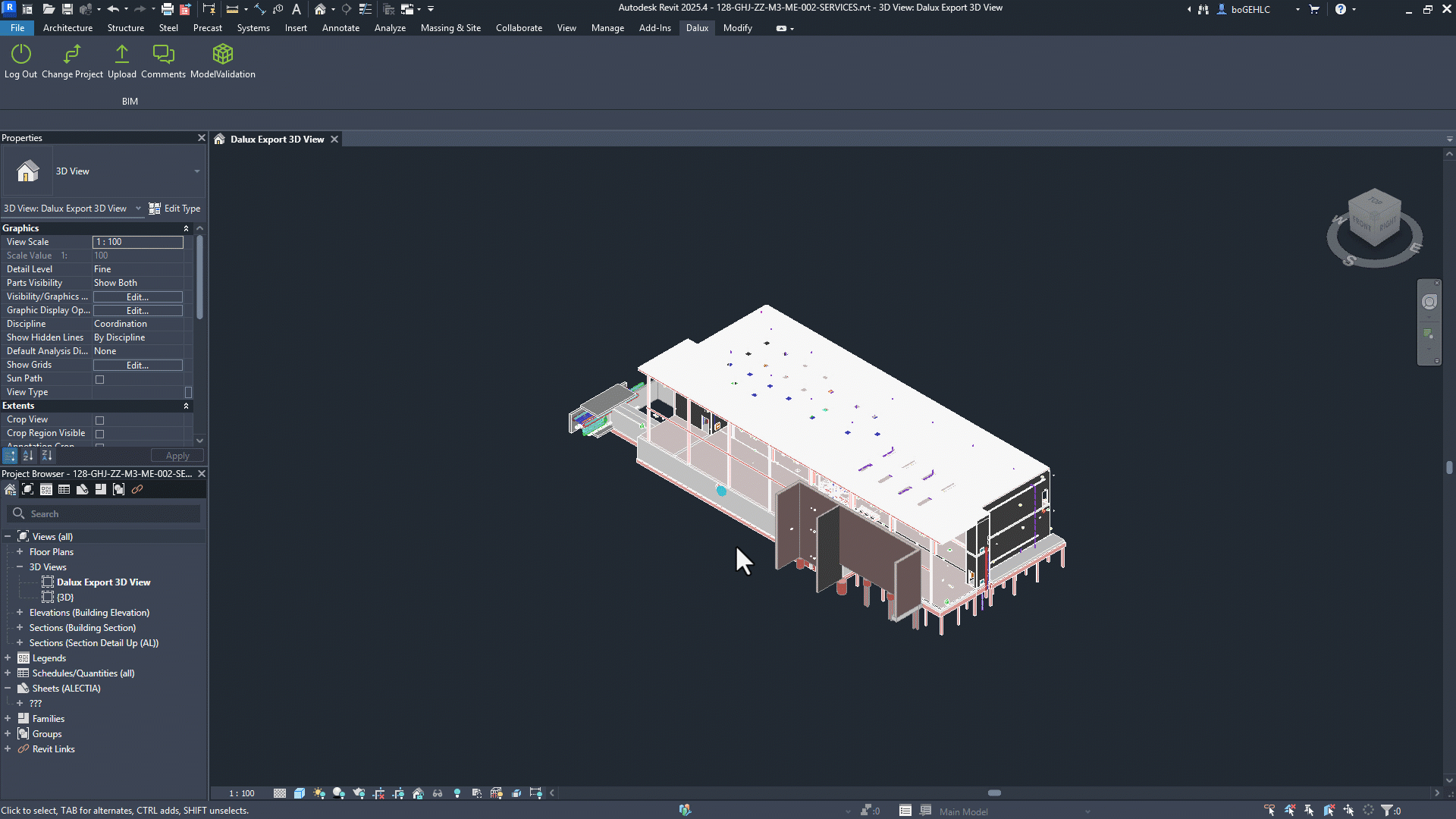

Terwijl je model geopend is in Revit, open je de Validatie model functie in de werkbalk en selecteer het gebouw waaraan je model is gekoppeld.
Clashes en clearances
Selecteer nu ofwel een specifieke reeks controles voor je discipline, of klik op 'Controles uitvoeren' om alle clash- en tolerantiecontroles uit te voeren die door de BIM-coördinator van je project zijn ingesteld.
Door op een clash of tolerantie te klikken, kun je deze in meer detail onderzoeken. Klik op 'Open in Revit' om erop in te zoomen in je momenteel geopende model. Op deze manier kun je indien nodig eenvoudig wijzigingen aanbrengen.
In dit voorbeeld werken we in het MEP-model van een project en hebben we het constructiemodel eraan gekoppeld.
Het doorlopen van de clashes stelt ons in staat om voor elke kwestie te beslissen of we wijzigingen aan ons model willen aanbrengen, deze willen negeren omdat die niet relevant is, of een opmerking willen sturen naar de constructief ontwerper of designmanager.
Deze acties worden hier uitgebreider uitgelegd: Hoe controles uit te voeren in Modelvalidatie
Controles eigenschappen
Selecteer een eigenschapscontrole om te zien of je model voldoet aan alle eisen van de EIR (Exchange information requirements). Klik op de regels van je discipline om automatisch te controleren of de vereiste eigenschappen bestaan en of ze overeenkomen met de verwachte waarden van het BEP.
In het onderstaande voorbeeld moet de MEP-ingenieur informatie over het systeem toevoegen aan elk kanaal. Alle oranje elementen voldoen niet aan deze eis vanwege:
- De informatie ontbreekt. Ze kunnen de eigenschappen toevoegen voordat ze het model indienen.
- De elementen zijn niet correct gecategoriseerd. Ze kunnen dit aanpakken voordat ze het model indienen.
- De eis is alleen relevant in een later stadium. Ze kunnen hun model toch indienen.
Validatie model in Dalux
Om je model in Dalux te valideren, upload het naar Dalux Box en ga naar
Design
Validatie model
om onmiddellijke feedback op je ontwerp te krijgen.
Het proces is vergelijkbaar met het proces in Revit, maar je kunt issues hier niet rechtstreeks in Revit openen.
Dit artikel legt in meer detail uit hoe je controles op je model uitvoert: Hoe controles uit te voeren in Validatie model
Om te zien hoe de vereisten zijn ingesteld als BIM-coördinator, kun je hier meer lezen: Validatie model voor BIM-coördinatoren.
