Hoe kaarten in InfraField op mobiel te gebruiken

Dit artikel behandelt de basisprincipes van het gebruik van de kaartfunctie in InfraField projecten.

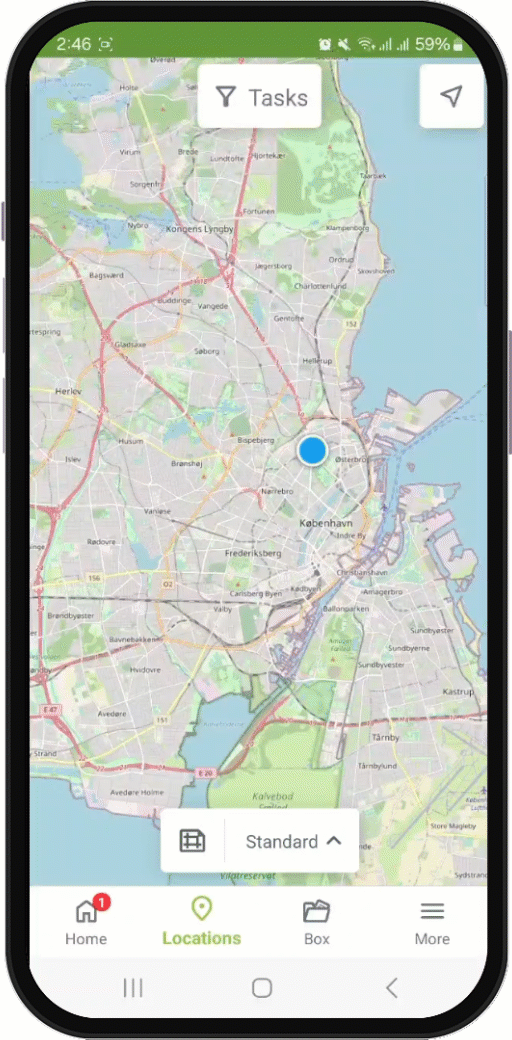

De kaart is te vinden in het Locaties tabblad. Hiermee kunt u al uw geometrische gegevens in context met een kaart van de omgeving bekijken.

Wisselen tussen de kaart en tekeningen

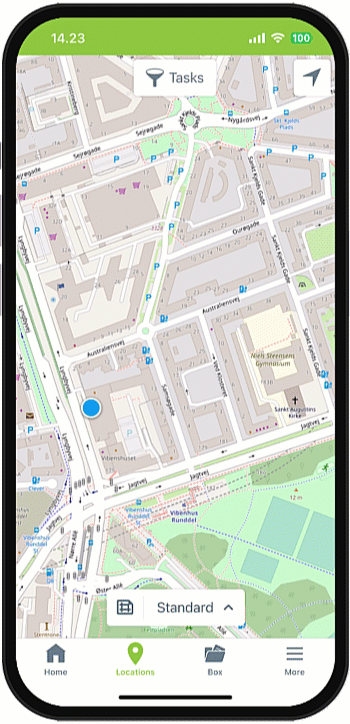

Als het project zowel structuren/gebieden als de kaart gebruikt, kun je hier tussen schakelen door op het / icoon te drukken. Schakelen naar de kaart opent de kaartlaag die jouw projectbeheerder als standaard heeft ingesteld.

Wanneer u in kaartweergave bent, kunt u het -icoon gebruiken om terug te gaan naar de laatst bekeken tekening. Op dezelfde manier, wanneer u tekeningen bekijkt, kunt u het -pictogram gebruiken om terug te gaan naar de kaartweergave.

Wisselen tussen kaartlagen

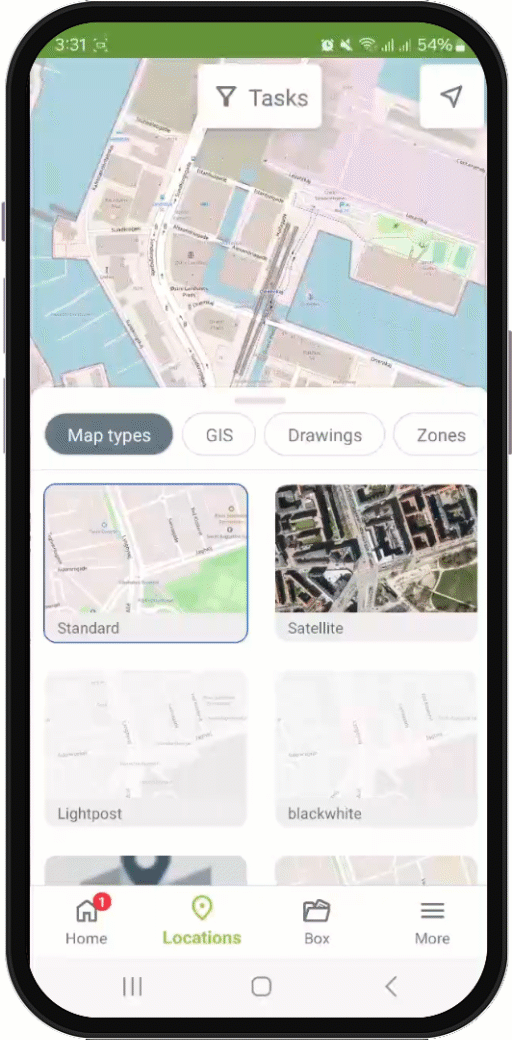

Om tussen aangepaste kaartlagen te wisselen, tik op de naam van de huidige kaartlaag. Selecteer vervolgens een andere kaartlaag uit het menu en sluit het menu door het naar beneden te vegen.

GIS data op de kaart tonen

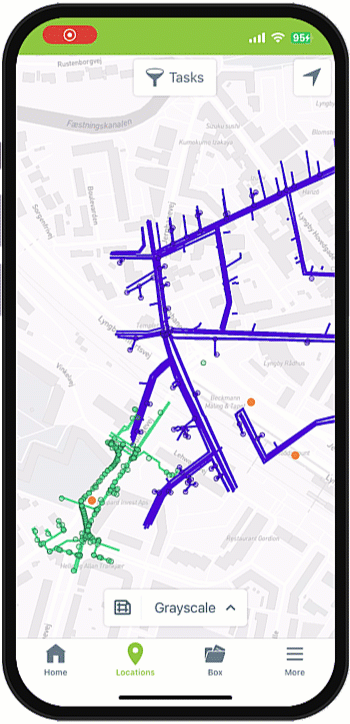

De GIS lagen zijn te vinden in de kaartweergave binnen het aangepaste kaartlagen menu. Ze worden weergegeven zoals op Dalux Desktop. U kunt meerdere GIS lagen tegelijk selecteren.

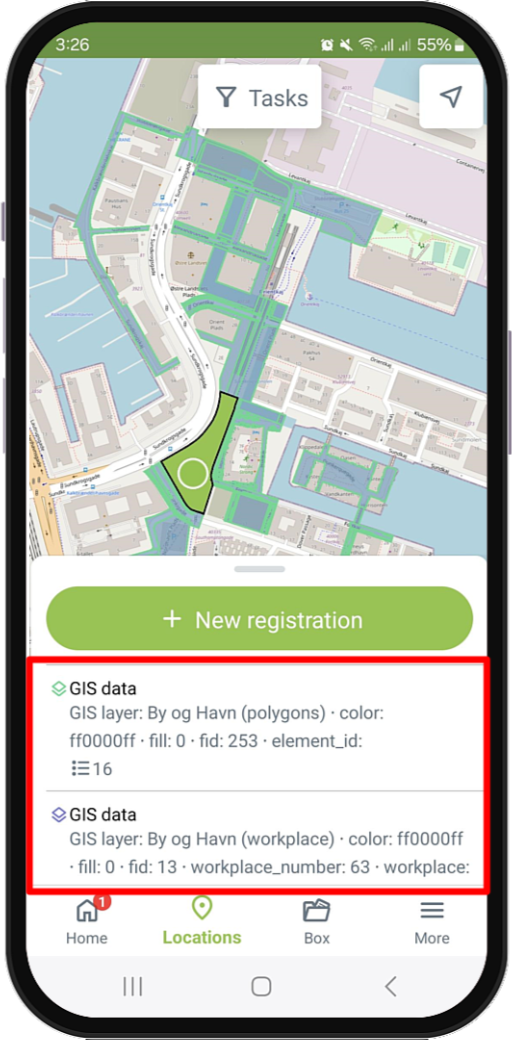

Om toegang te krijgen tot de metadata van verschillende objecten, klik erop en selecteer vervolgens GIS data. Het nummer naast het pictogram geeft het aantal eigenschappen van het object aan. Druk op de GIS-data om de eigenschappen te bekijken.

Tekeningen en modellen tonen op de kaart

Door op de kaartnaam te drukken kunt u tekeningen en bovenaanzichten van uw modellen rechtstreeks op de kaart bekijken. U kunt meerdere modellen en tekeningen tegelijk bekijken. Selecteer ze eenvoudig in de menu's, en de kaartweergave zal inzoomen op de geactiveerde informatie.

Zones tonen op de kaart

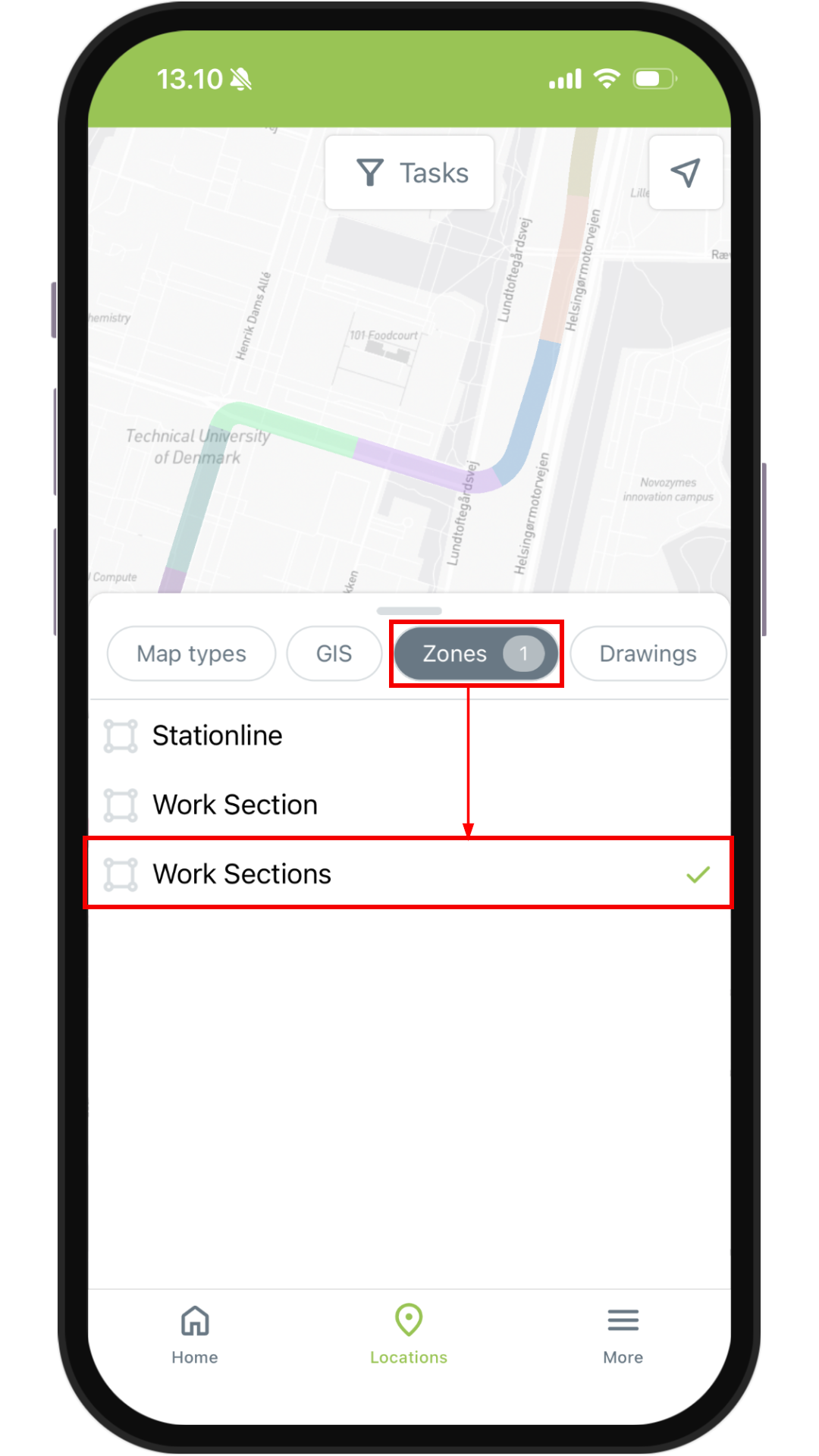

Druk op de naam van de kaart om zones op de kaart te bekijken. Je kunt meerdere zonelagen selecteren om ze samen op de kaart weer te geven.

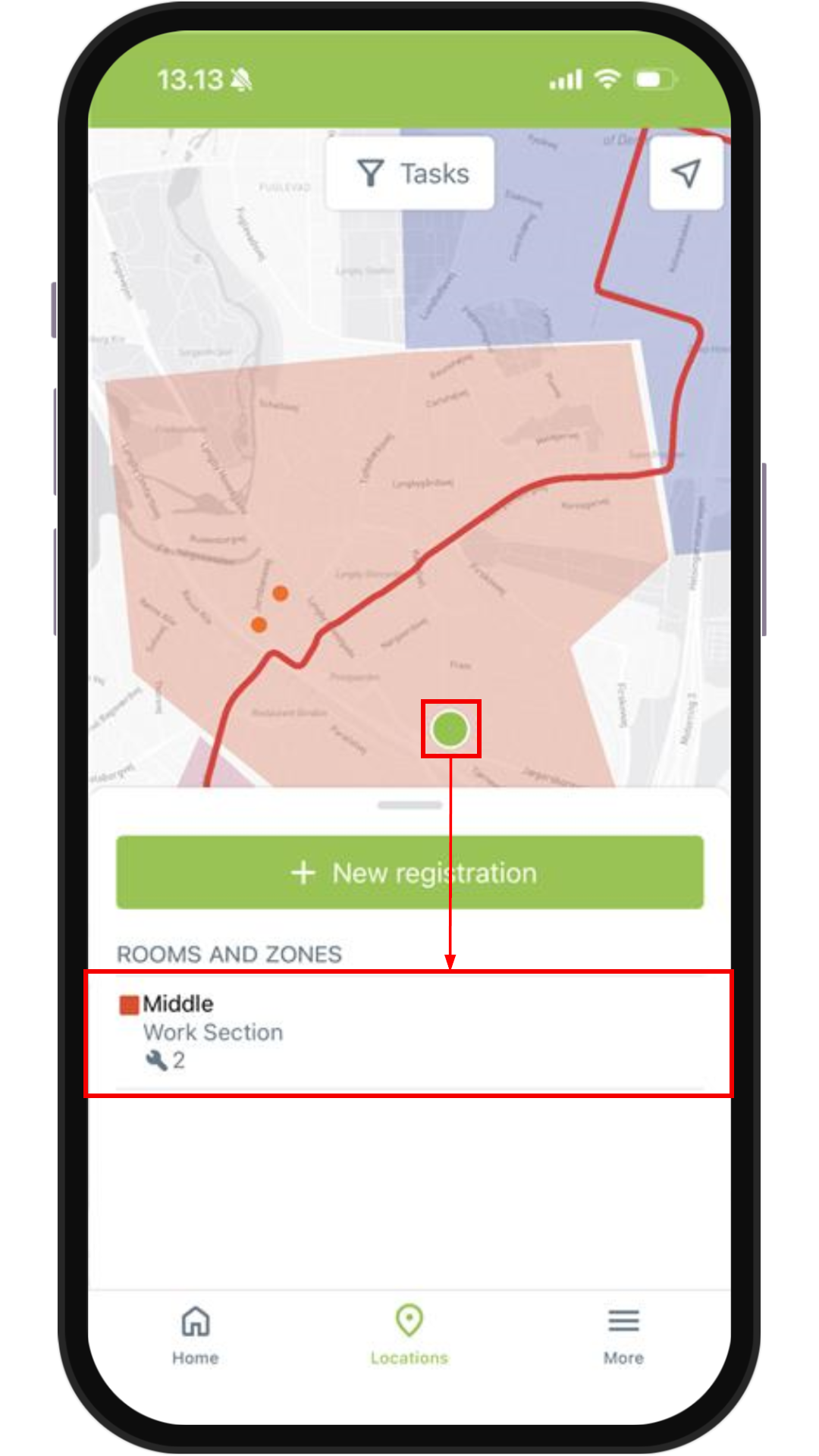

Door binnen een zonelaag te drukken kunt u toegang krijgen tot de eigenschappen van de zones en tot alle registraties in deze zone waartoe u toegang hebt.

Uitlijningen tonen op de kaart

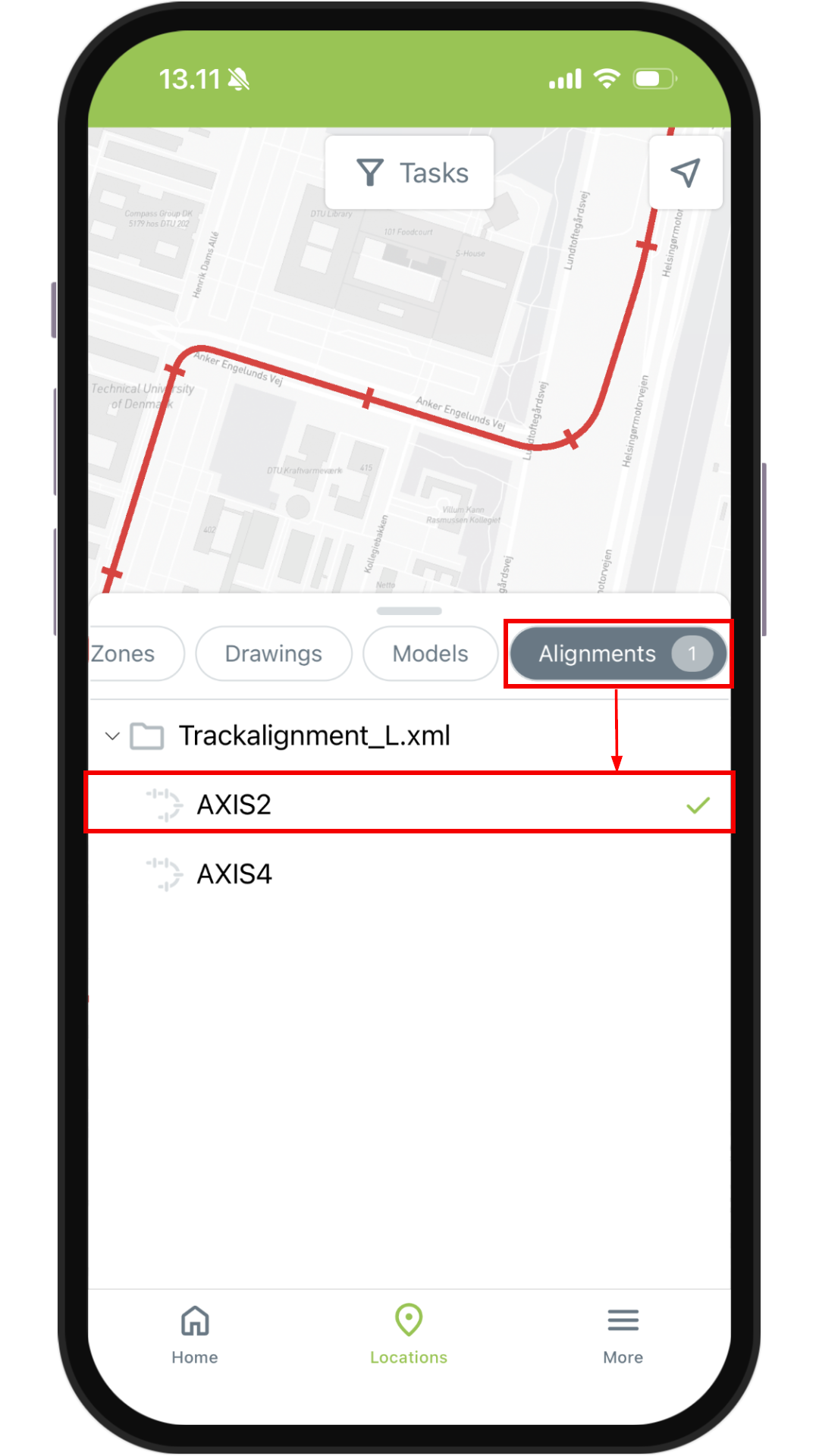

Druk op de naam van de kaart om uitlijningen op de kaart te bekijken. Je kunt meerdere uitlijningen selecteren om ze samen op de kaart weer te geven.

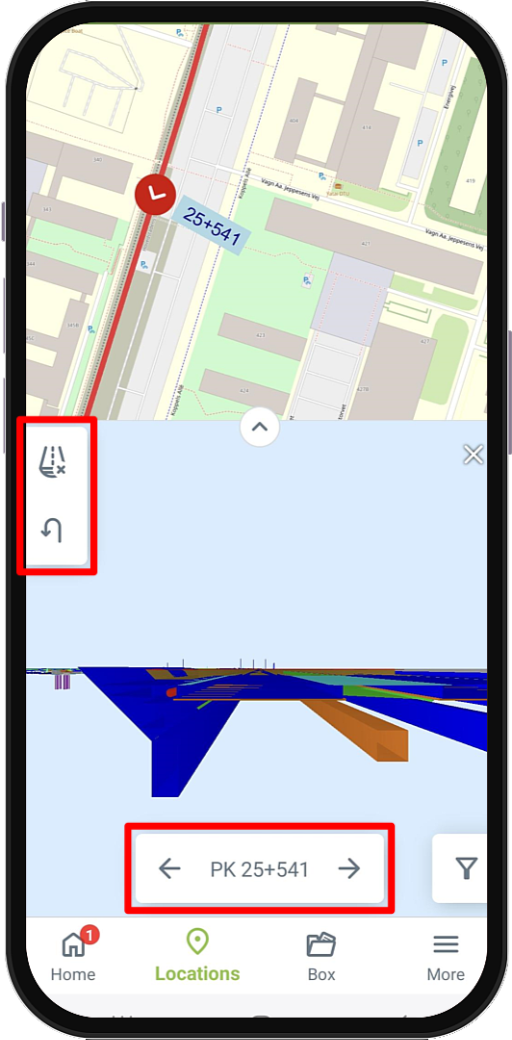

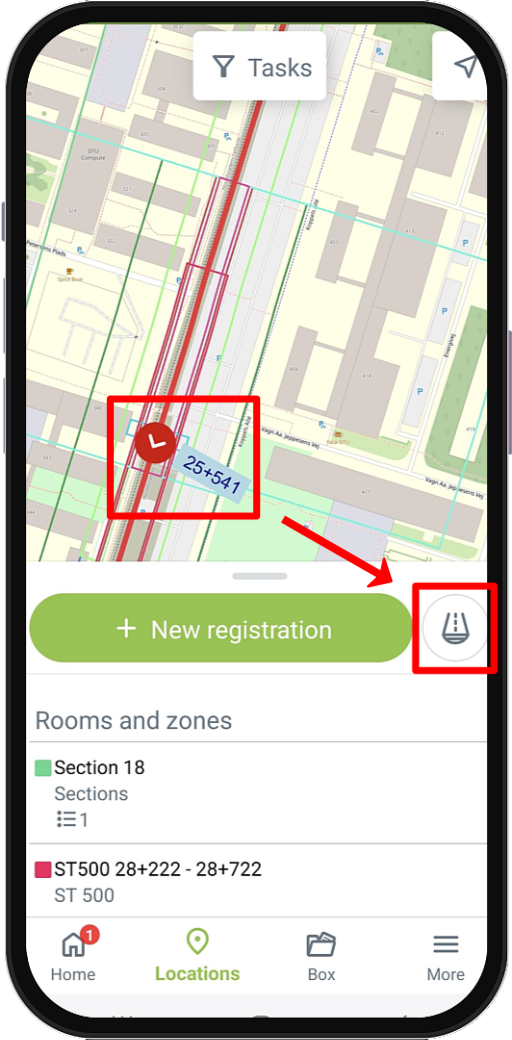

Door op een uitlijning te drukken en vervolgens op het -icoon te drukken, wordt een dwarsdoorsnede op het geselecteerde punt geopend.

Beweeg langs de uitlijning door en te gebruiken bij de stationering van de uitlijning.

Knijp met je vingers in de 3D-weergave om in- en uit te zoomen. De weergave wordt opnieuw ingesteld als je naar een nieuw increment gaat, zoals hierboven beschreven.
Je kunt de dwarsdoorsnede omkeren door op te drukken.
Sluit de dwarsdoorsnede af door op te drukken.

Selectie uitschakelen

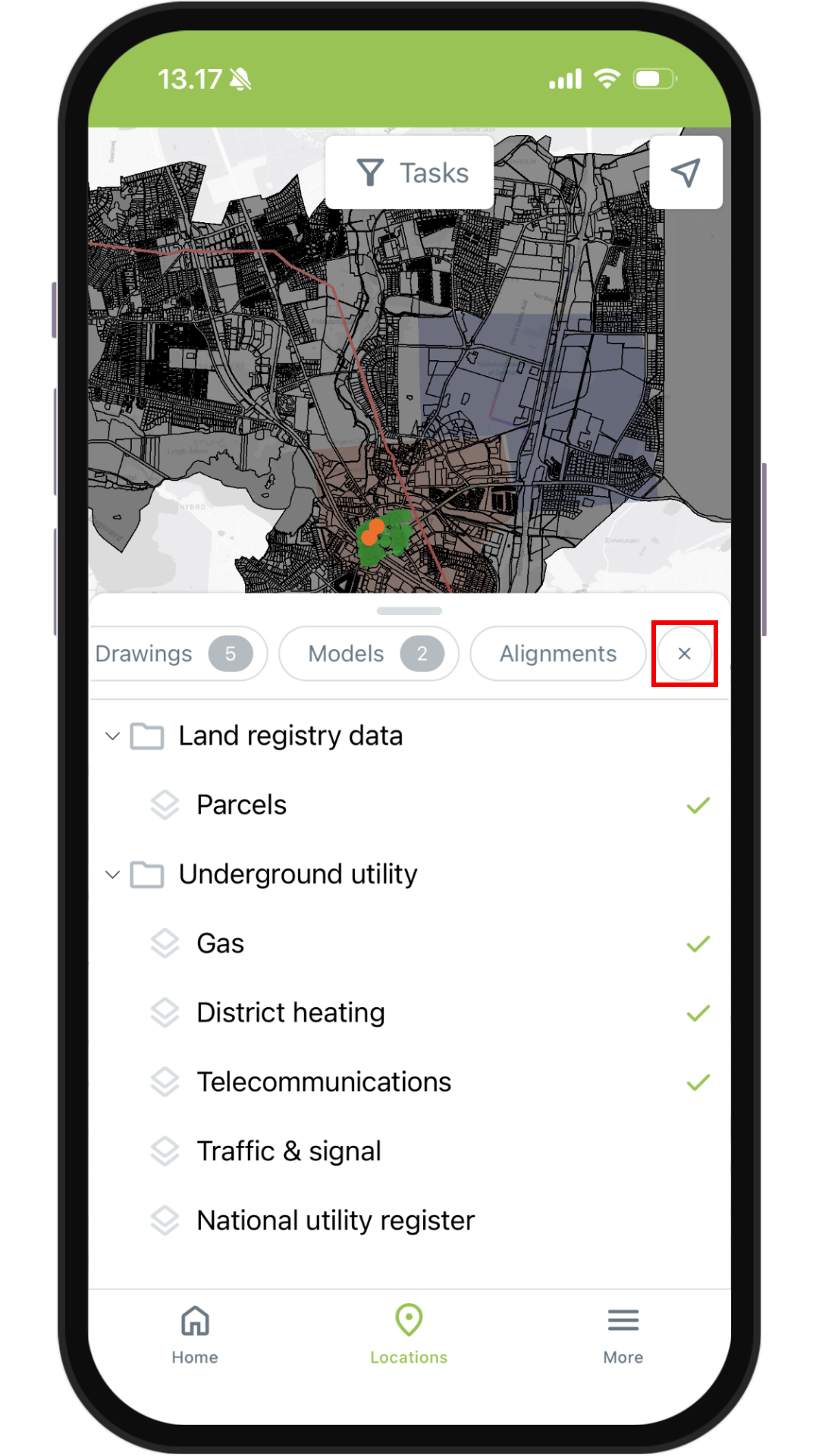

U kunt alle geselecteerde elementen in één keer verwijderen door op het pictogram helemaal rechts te klikken.

Filteren op types van registraties

Je kunt het Filter  gebruiken om registraties op de kaart weer te geven. Het werkt vergelijkbaar met filteren op tekeningen, waarbij je het registratie type uit een lijst selecteert. Registraties worden weergegeven als labels of stippen op de kaart, afhankelijk van hoe ver je inzoomt. Je kunt vervolgens op de registraties drukken om ze te openen.
