De Revit plug-in is een plug-in ontwikkeld door Dalux die gebruikt kan worden vanuit Revit, ter ondersteuning van verschillende functies zoals het uploaden van modellen en tekeningen, het maken van opmerkingen, en Modelvalidatie.
Dit artikel legt uit hoe je opmerkingen kunt aanmaken vanuit Revit en hoe je het kunt gebruiken met modelvalidatie.
Lees dit artikel om te leren hoe je de plugin installeert of modellen of tekeningen uploadt met de plugin: De Revit-plugin gebruiken.
Hoe opmerkingen te maken en bij te werken
Meer informatie
Als je meer wilt weten over opmerkingen, kun je dit artikel lezen over: Opmerkingen instellen.

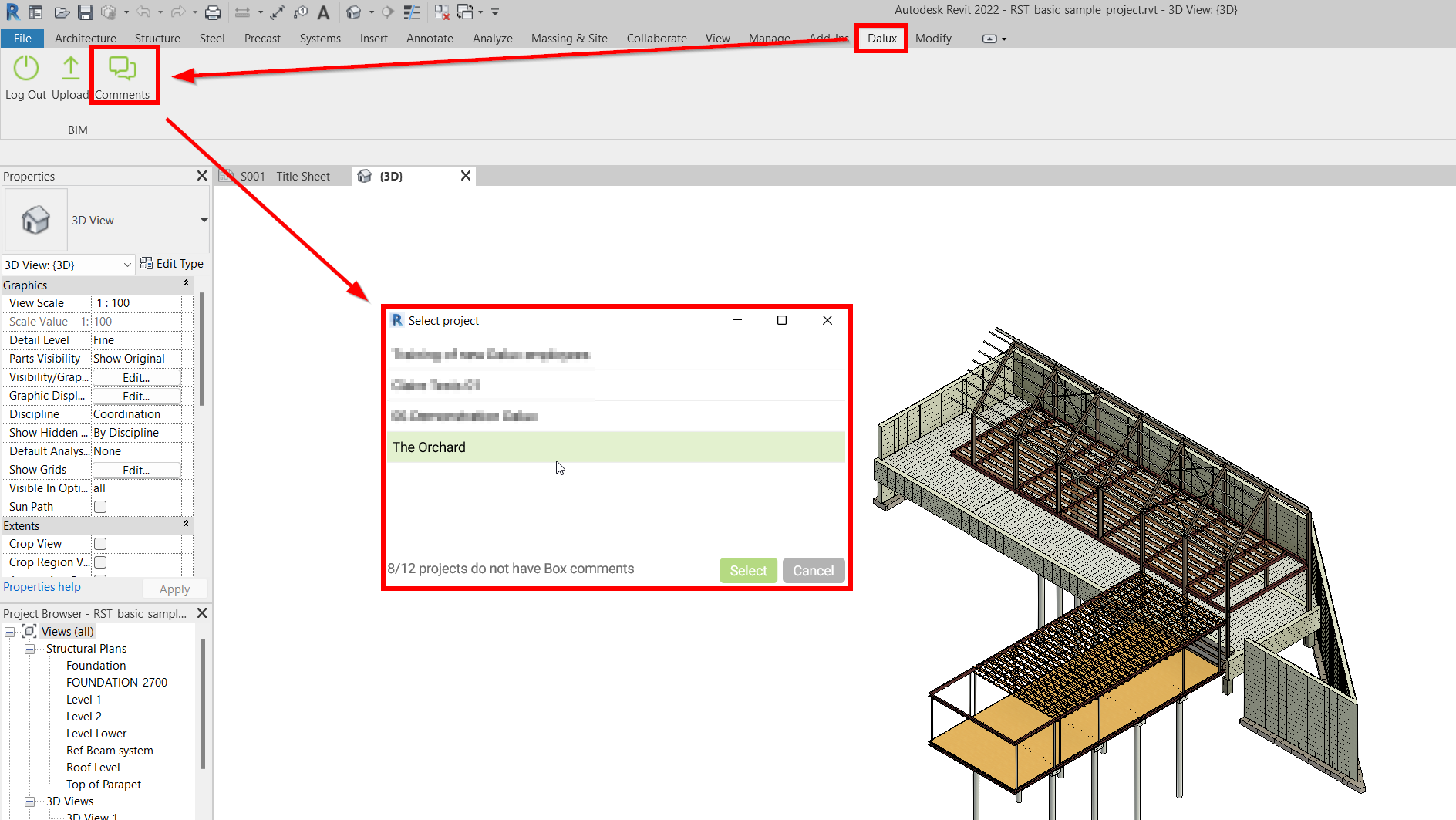

In Opmerkingen kun je selecteren voor welke van je projecten je opmerkingen wilt bekijken, bijwerken of maken:

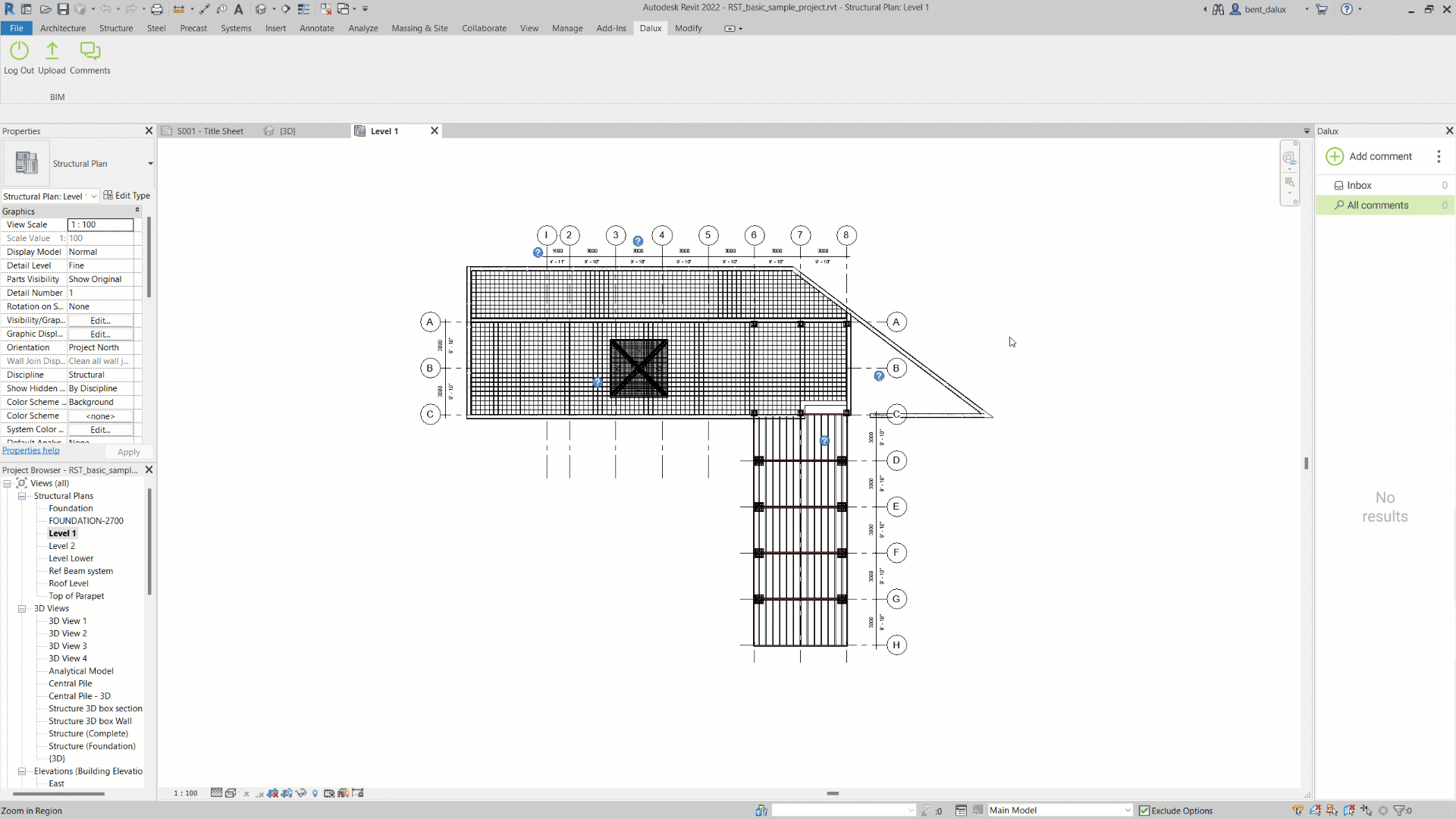

Zodra je je project hebt geselecteerd, verschijnt er een menukolom aan de rechterkant van het venster.
Om een opmerking toe te voegen, selecteer Opmerking toevoegen en maak een nieuwe opmerking zoals je dat ook in Dalux zou doen, door een type te kiezen, het communicatiekanaal, verantwoordelijke en overige informatie:

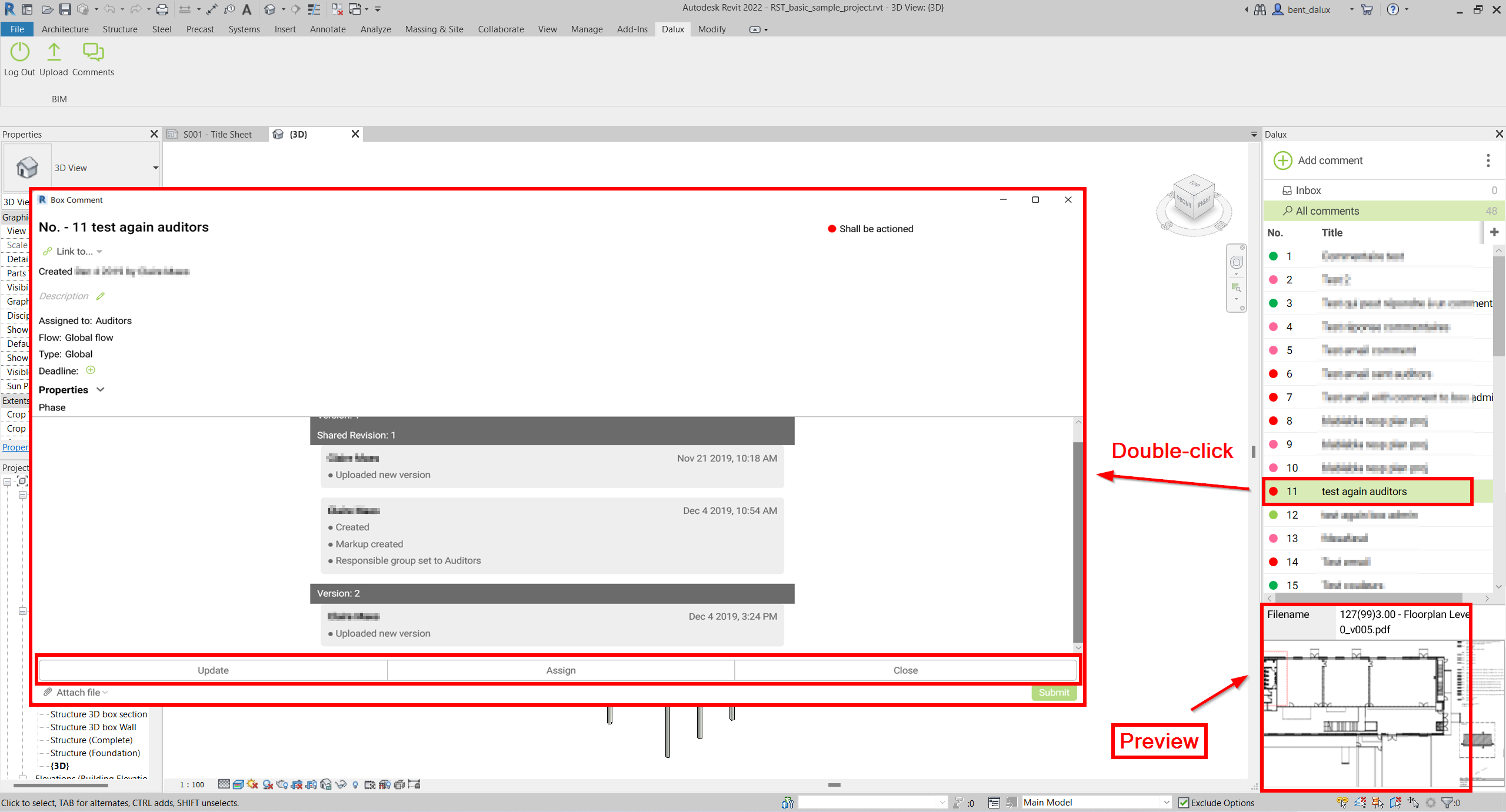

Om bestaande opmerkingen te bekijken, kun je een map kiezen en het item selecteren. Je ziet een voorbeeld van de redlined snapshot onderaan het venster. Om de opmerking in volledig scherm te openen en alle informatie die bij de snapshot hoort weer te geven, dubbelklik je gewoon op de opmerking.
In dit venster kun je ook die opmerking bewerken of erop reageren, en zelfs sluiten als het probleem is opgelost en je de benodigde rechten hebt.
Model validatie-integratie
De Revit plug-in integreert ook met de Modelvalidatie-functie van Dalux. Met deze integratie kun je eenvoudig wijzigingen aanbrengen in je Revit model op basis van clash-controles of metadata-controles van Dalux.

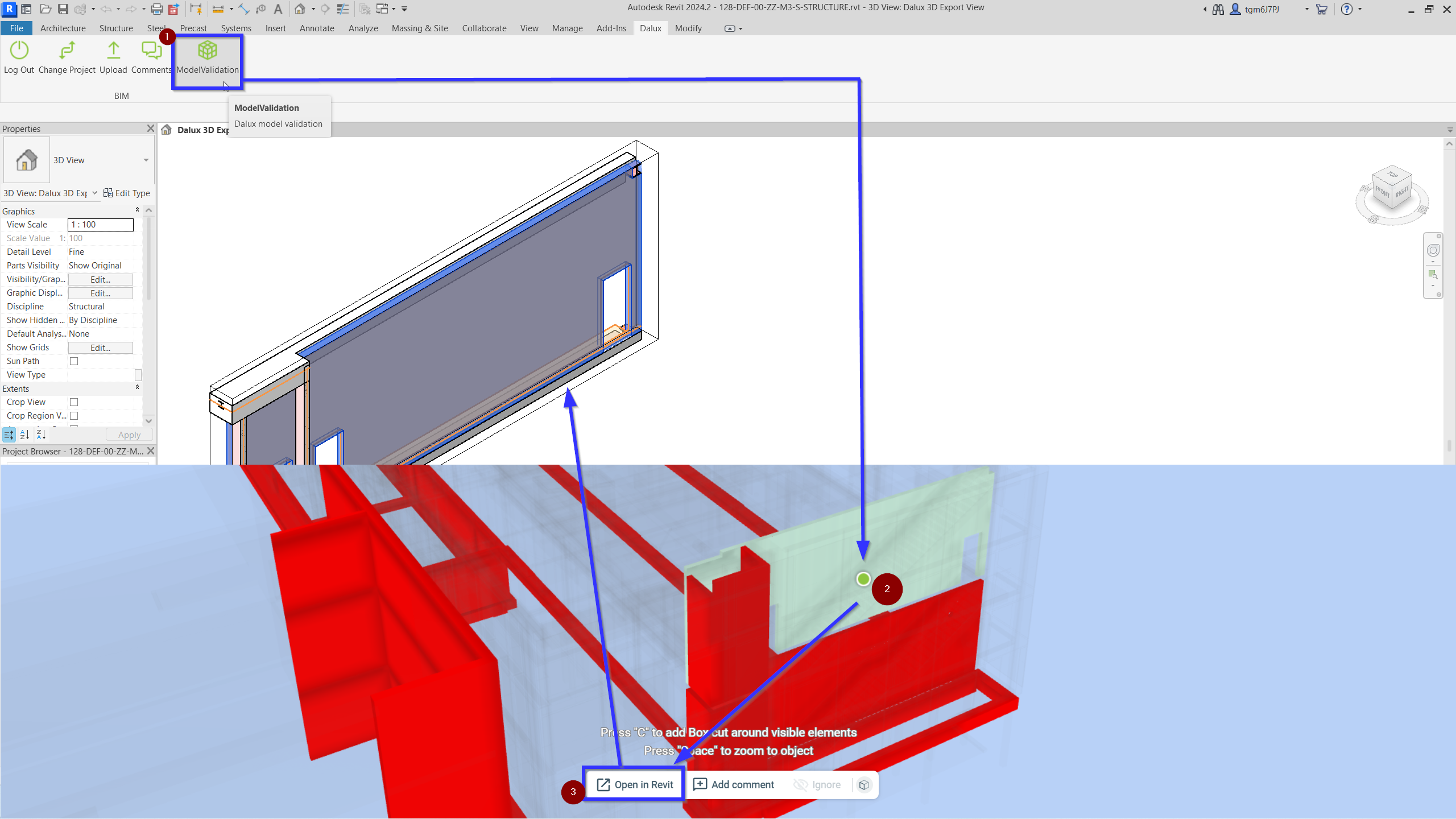

Om dit te doen, open Revit en open het Revit bestand dat overeenkomt met het model in het gewenste Dalux project. Klik dan op ModelValidation, waarmee een Dalux Desktop-instantie opent die alleen bedoeld is voor modelvalidatie, waar je clash-controles kunt uitvoeren.
Van hieruit kun je clashcontroles uitvoeren om te zien waar problemen ontstaan, en vervolgens op Openen in Revit klikken in Dalux, onder modelvalidatie (alleen desktop-app). Dit opent Revit en gaat direct naar de locatie van het geselecteerde object in Revit:
Met het geselecteerde object en de informatie van de clash-controle, kun je de fouten in het model/metadata corrigeren.
