Metadata-eigenschappen in Modelvalidatie

In dit artikel behandelen we hoe je 'property' controles kunt instellen en gebruiken om metadata te valideren.

Het doel van data-validatie is om ervoor te zorgen dat aan de vereisten voor BIM-eigenschappen wordt voldaan. Dit kunnen vereisten zijn in bijvoorbeeld een ILS, of voor een specifiek doel, zoals het bepalen van hoeveelheden.

Hoe je eigenschapscontroles instelt

Eigenschapsregels aanmaken

Regels voor eigenschappen zijn verzamelingen regels die worden toegepast op objecten om te controleren of informatie is toegevoegd en of aan de projectvereisten wordt voldaan.

Deze eigenschapsregels worden onafhankelijk van disciplines of objectgroepen ingesteld, zodat je ze over alle disciplines kunt gebruiken.

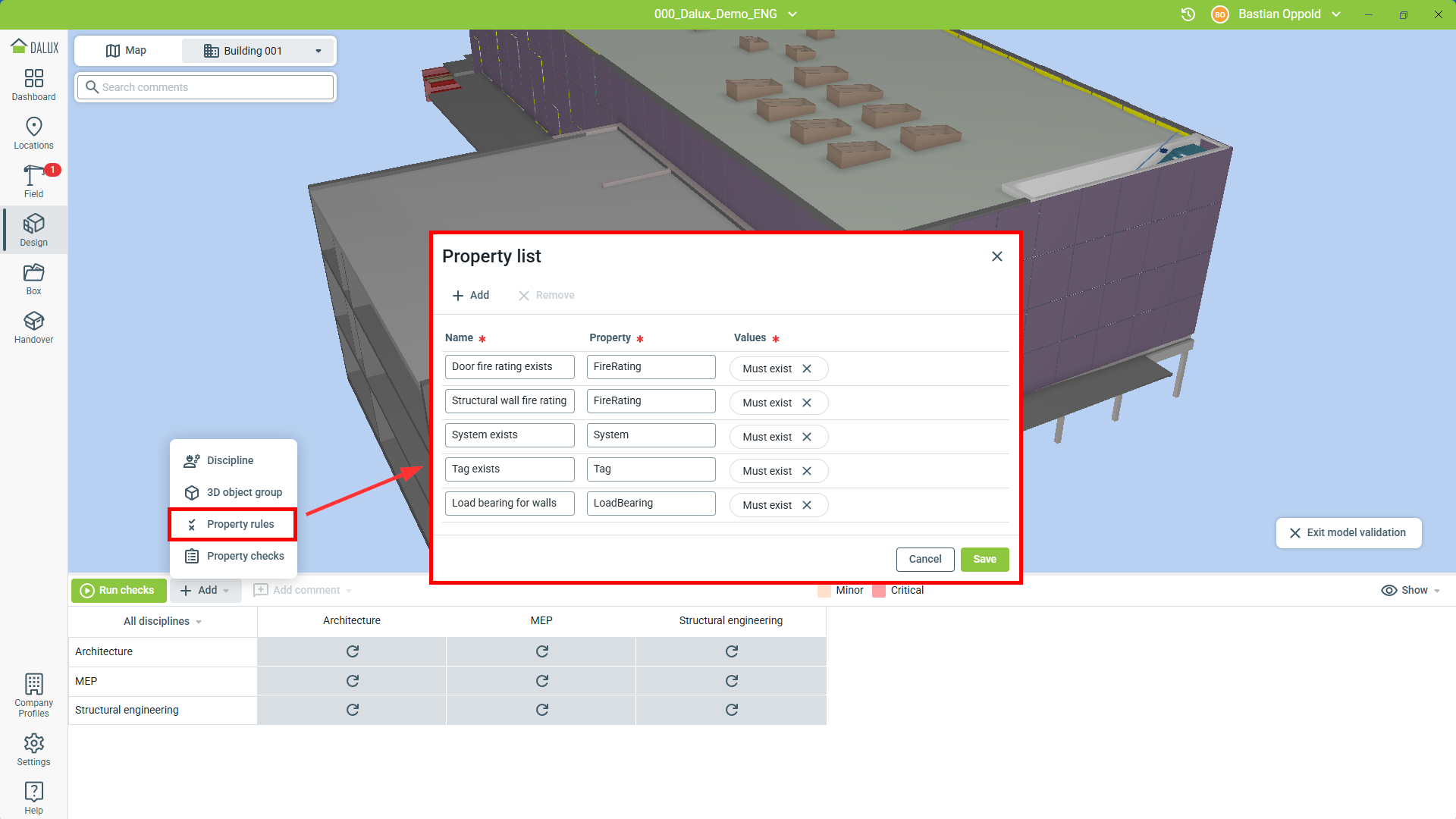

Maak een nieuwe eigenschapsregel aan door naar te gaan:

 DesignSelecteer een gebouwValidatie modelToevoegenEigenschapsregelsToevoegen

Typ vervolgens de naam van de eigenschapsregel in, kies de eigenschap die aan specifieke vereisten moet voldoen en geef vervolgens op aan welke exacte vereisten de eigenschap moet voldoen. Voor deze vereisten kun je kiezen uit de volgende waarden:

• Moet bestaan: Er moet een waarde voor de eigenschap bestaan.
• Gelijk aan (Tekst): De eigenschapswaarde moet een tekststring zijn die precies gelijk is aan wat hier staat
• Gelijk aan (Numeriek): De eigenschapswaarde moet gelijk zijn aan dit nummer.
• Groter dan of gelijk aan: De eigenschapswaarde moet groter dan of gelijk zijn aan dit nummer.
• Kleiner dan of gelijk aan: De eigenschapswaarde moet kleiner dan of gelijk zijn aan dit nummer.

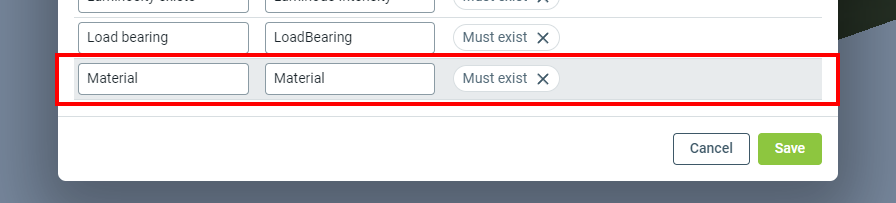

In dit voorbeeld moeten de wanden van het gefedereerde model voldoen aan het BEP, wat vereist dat de metadata van structurele wanden de gebruikte materialen bevatten. In dit geval stellen we de eigenschap in op 'Materiaal' en de waarde op 'Moet bestaan':

Eigenschapscontroles aanmaken

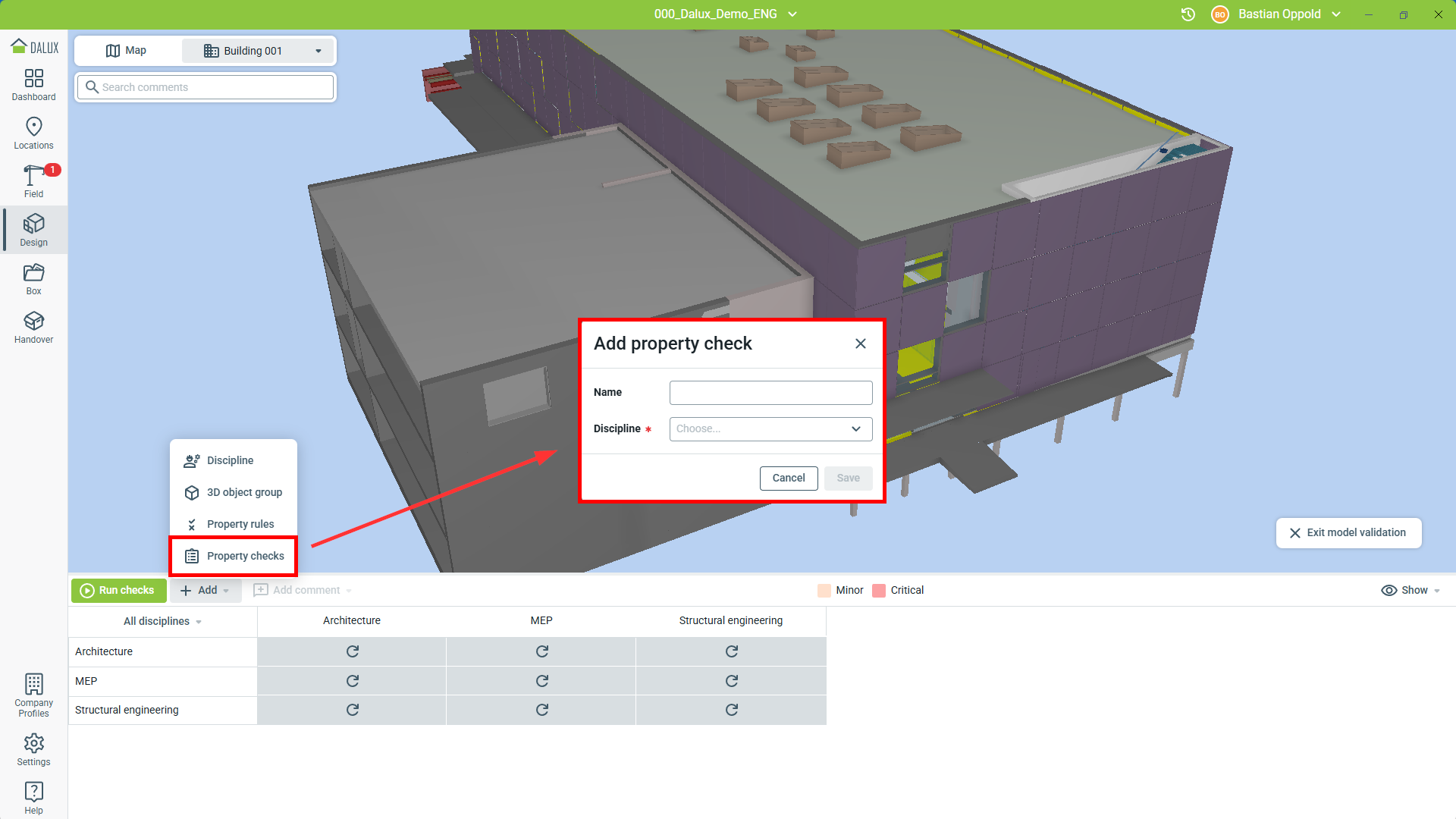

Om eigenschapscontroles aan te maken, ga naar

DesignSelecteer een gebouwValidatie modelToevoegenEigenschapscontroles.

In dit nieuwe venster kun je de eigenschapscontrole aanmaken en instellen. Geef het een naam en selecteer de discipline waarvoor het ingesteld moet worden.

Voeg controles toe aan de disciplines

Nadat je de eigenschapsregels en -controles hebt ingesteld, kun je ze toepassen op je objectgroepen.

Om dit te doen, open de discipline met de gedefinieerde eigenschapscontrole en klik in de cel van de relevante objectgroep.

Selecteer nu alle eigenschapsregels die relevant zijn voor deze objectgroep. In dit voorbeeld moeten wanden worden geleverd met informatie over brandwerendheid, of ze dragend zijn, en het materiaal:

Klik op 'Opslaan' en de eigenschapscontrole is klaar om in de modelvalidatie gebruikt te worden om de metadata te valideren.

Metadata valideren met eigenschapscontroles

Wanneer de eigenschapscontroles zijn aangemaakt en ingesteld, kunnen ze in de modelvalidatie worden gebruikt om de metadata te valideren waarvoor ze zijn ingesteld.

Om de aangemaakte eigenschapscontroles te gebruiken, ga naar

DesignSelecteer een gebouw Modelvalidatie.

Selecteer vervolgens het gebouw. Vanaf hier kun je of alle controles tegelijk uitvoeren of een specifieke eigenschapscontrole selecteren die je wilt uitvoeren.

Het model toont nu alle objecten in het model die niet voldoen aan de eigenschapsregels. Je krijgt ook een overzicht van alle overtredingen voor nader onderzoek.

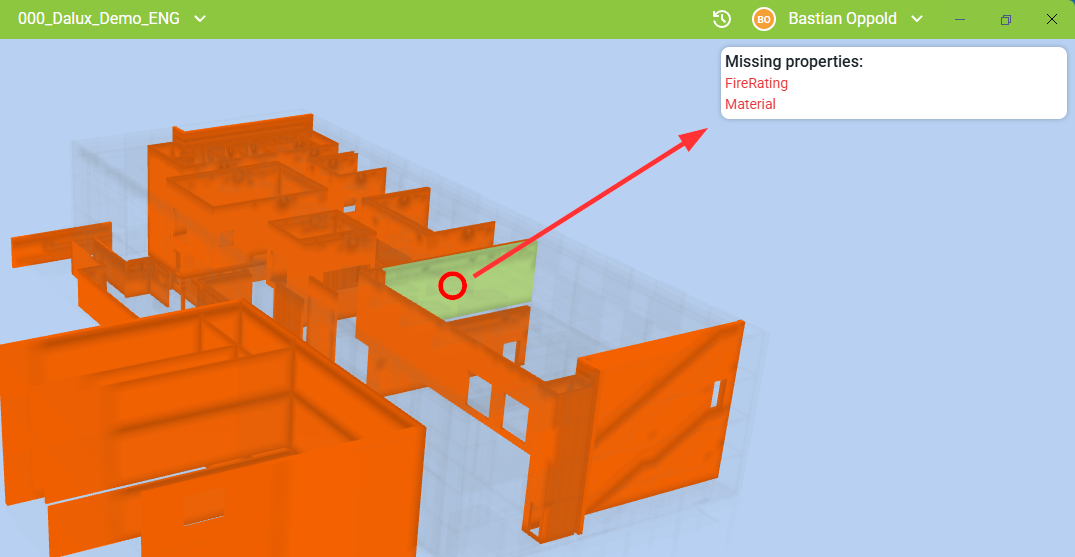

Het selecteren van een van de objecten toont ook welke ontbrekende eigenschappen het heeft:

Je kunt vervolgens de betreffende persoon informeren door een opmerking aan te maken of zelf de eigenschappen te bewerken in de modelleringssoftware. Om dit nog eenvoudiger te maken, kun je ook de Dalux Revit-plugin gebruiken.

Corrigeer de data via de Revit-plugin

Na het vinden van de ontbrekende metadata met behulp van eigenschapscontroles, kun je nu de Revit-plugin gebruiken om Revit rechtstreeks naar het relevante object te openen dat moet worden gewijzigd.

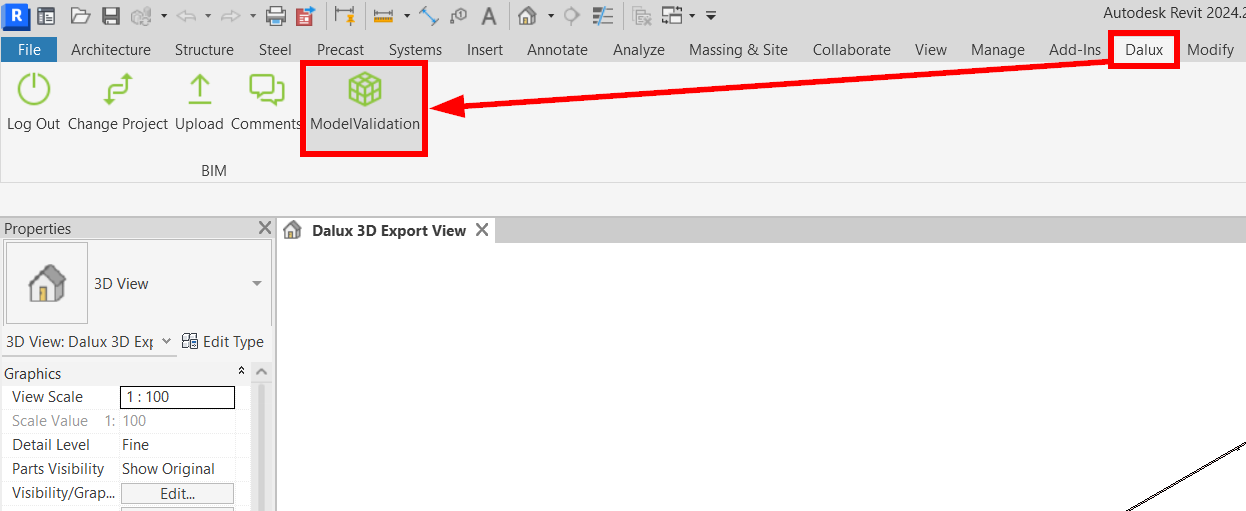

Eerst, start Revit en laad het model. Ga vervolgens naar het tabblad 'Dalux' en open Dalux met de Modelvalidatie-knop:

Wanneer Dalux is geopend, selecteer het juiste gebouw en bestand en kies vervolgens het metadata-doel, zoals eerder in het artikel beschreven.

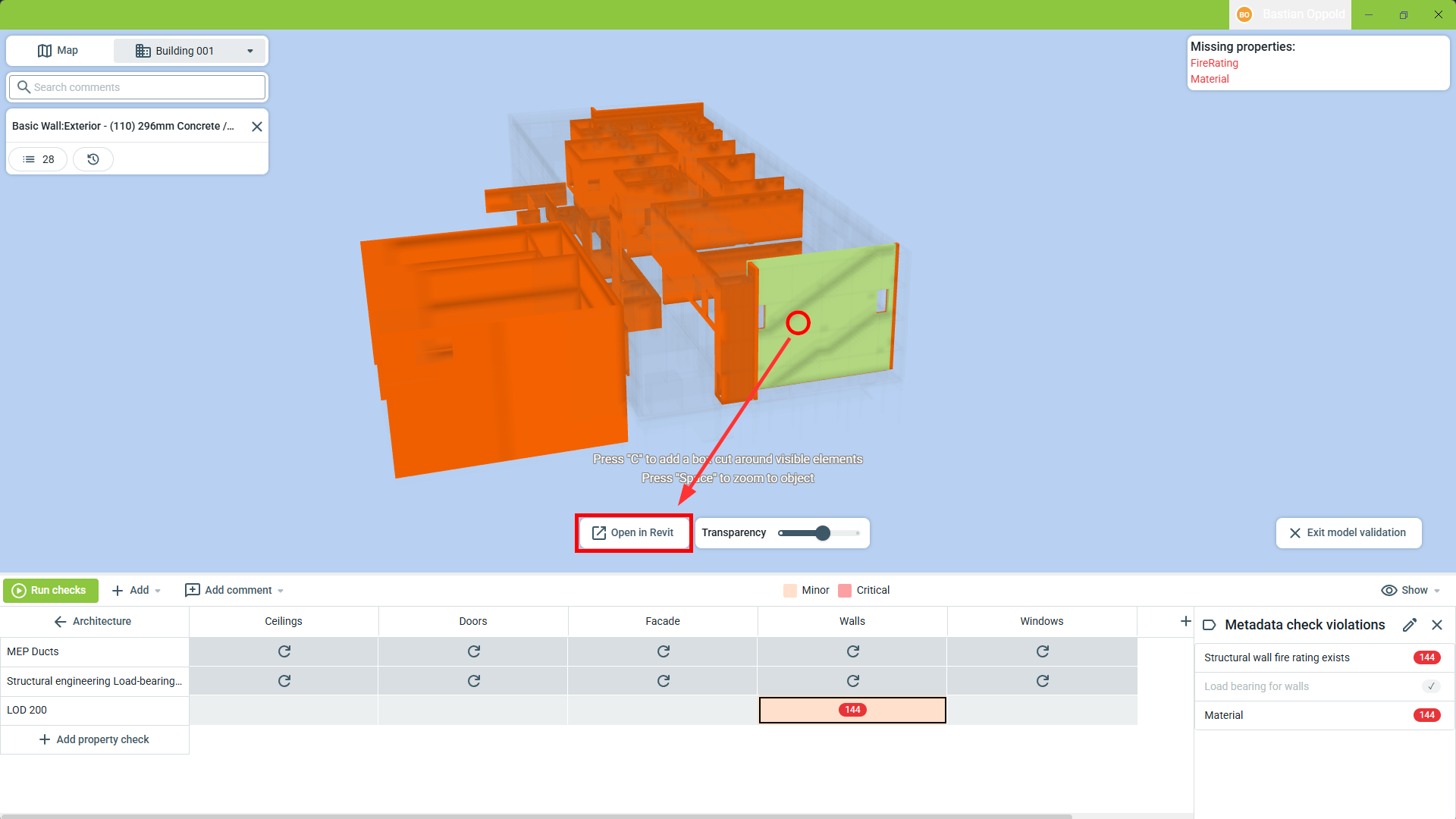

Selecteer nu het gemarkeerde object in Dalux dat je wilt wijzigen en klik op Open in Revit:

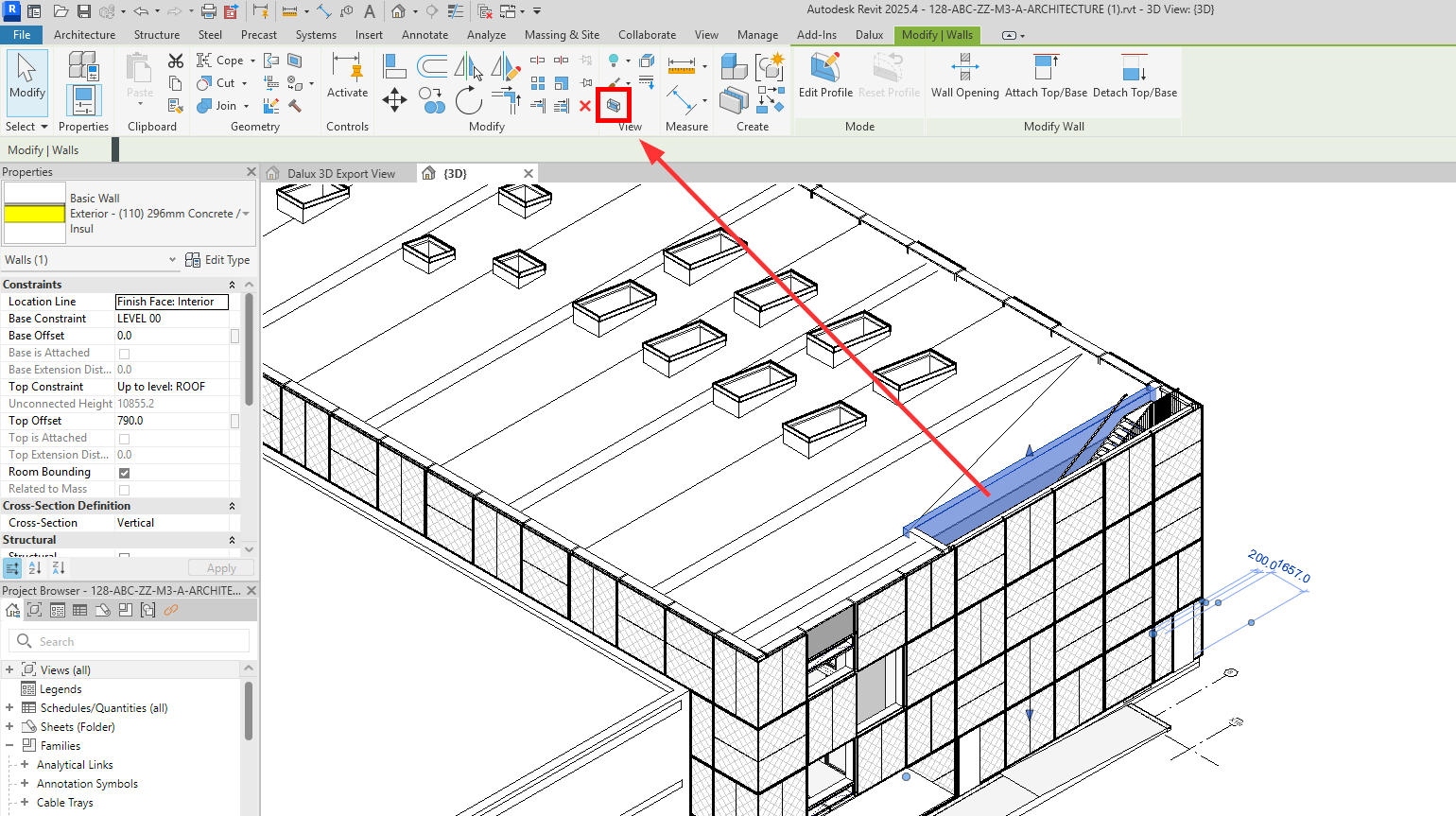

Hierdoor wordt het object in Revit geselecteerd (werkt in zowel 2D als 3D) en je kunt het dan bewerken:

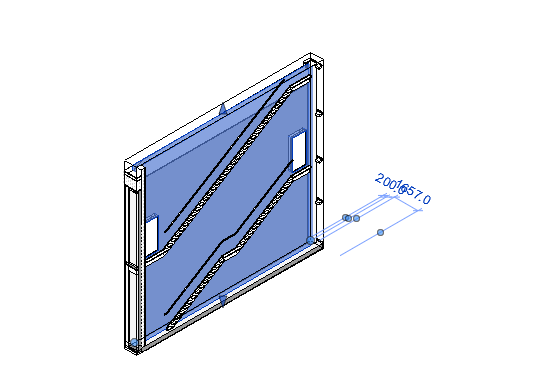

Om het gemakkelijker te maken om het object zelf te zien, kun je de functie Selectievak gebruiken:

Dit proces kan worden herhaald voor zoveel elementen/objecten als je wilt wijzigen.
