Hoe Interval lijnen en Zones instellen

Dit artikel behandelt hoe je zones op de kaart, gebieden en structuren in een InfraField-project kunt aanmaken.

Gebruik zones om het project op te delen in kleinere segmenten met specifieke eigenschappen of voor filterdoeleinden. Het wordt aanbevolen om vanaf het begin zones aan te maken, maar het later toevoegen van zones zal automatisch reeds geplaatste registraties bijwerken.

Zones die in de kaartweergave worden aangemaakt, worden automatisch over alle kaartlagen weergegeven.

Je moet eerst een gebied of bouwwerk aanmaken om er zones aan toe te voegen. Als je een of meer uitlijningsbestanden hebt geüpload, kun je deze gebruiken om automatisch zones te maken langs de middelste lijnen.

Hoe zones in te stellen

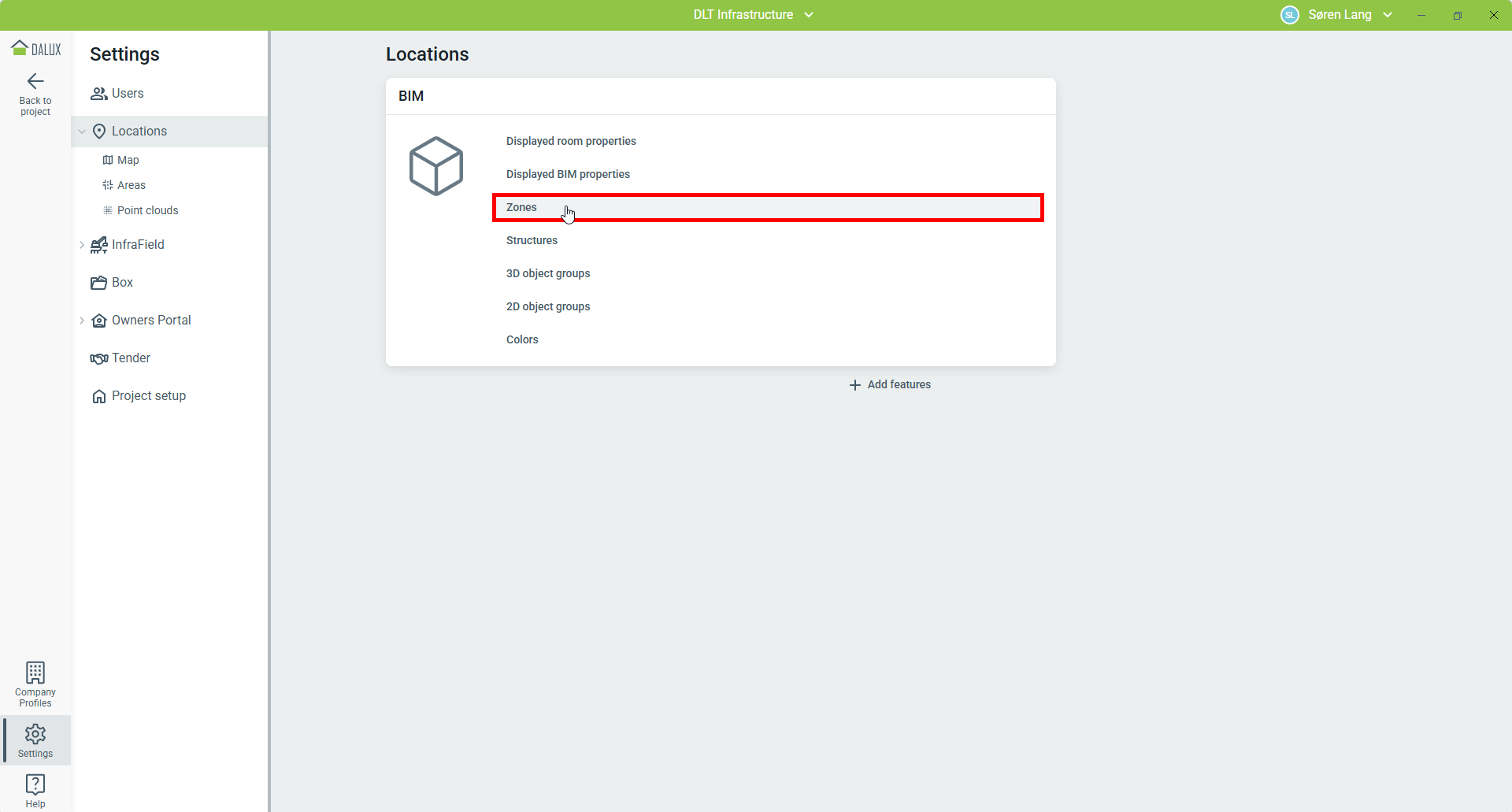

Om zones in het project aan te maken, navigeer naar Instellingen Locaties 'Zones'.

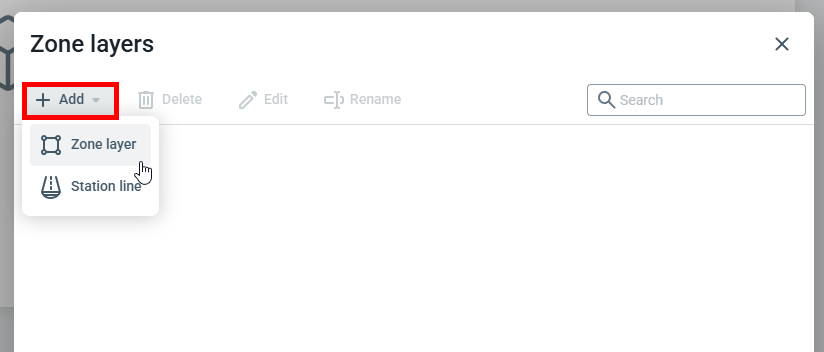

Wanneer u op Toevoegen klikt, zijn er twee manieren om Zonelagen aan te maken:

• Zonelaag: Deze functie stelt je in staat om vormen te tekenen op de kaart, gebieden of structuren. De zones zijn onafhankelijk van elkaar.
• Interval lijnen: Dit stelt je in staat om zones te maken die een uitlijning volgen met een vaste breedte.

Hoe zonelagen in te stellen

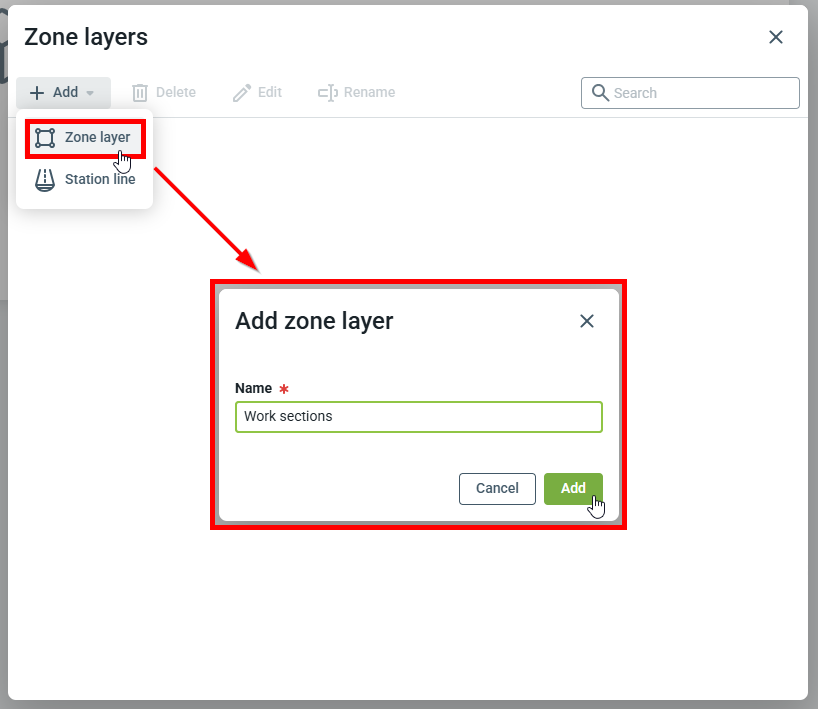

Om een nieuwe zonelaag en de zones op de laag aan te maken, klik op Zonelaag.

Typ een naam voor de Zonelaag en klik op 'Toevoegen'. De zone wordt dan in de lijst weergegeven.

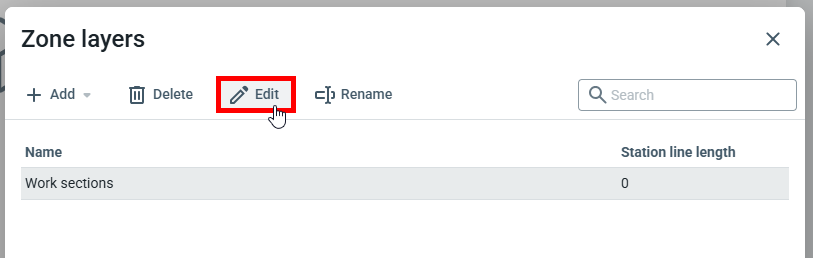

Dubbelklik op de zonenaam of selecteer deze en klik op Bewerken.

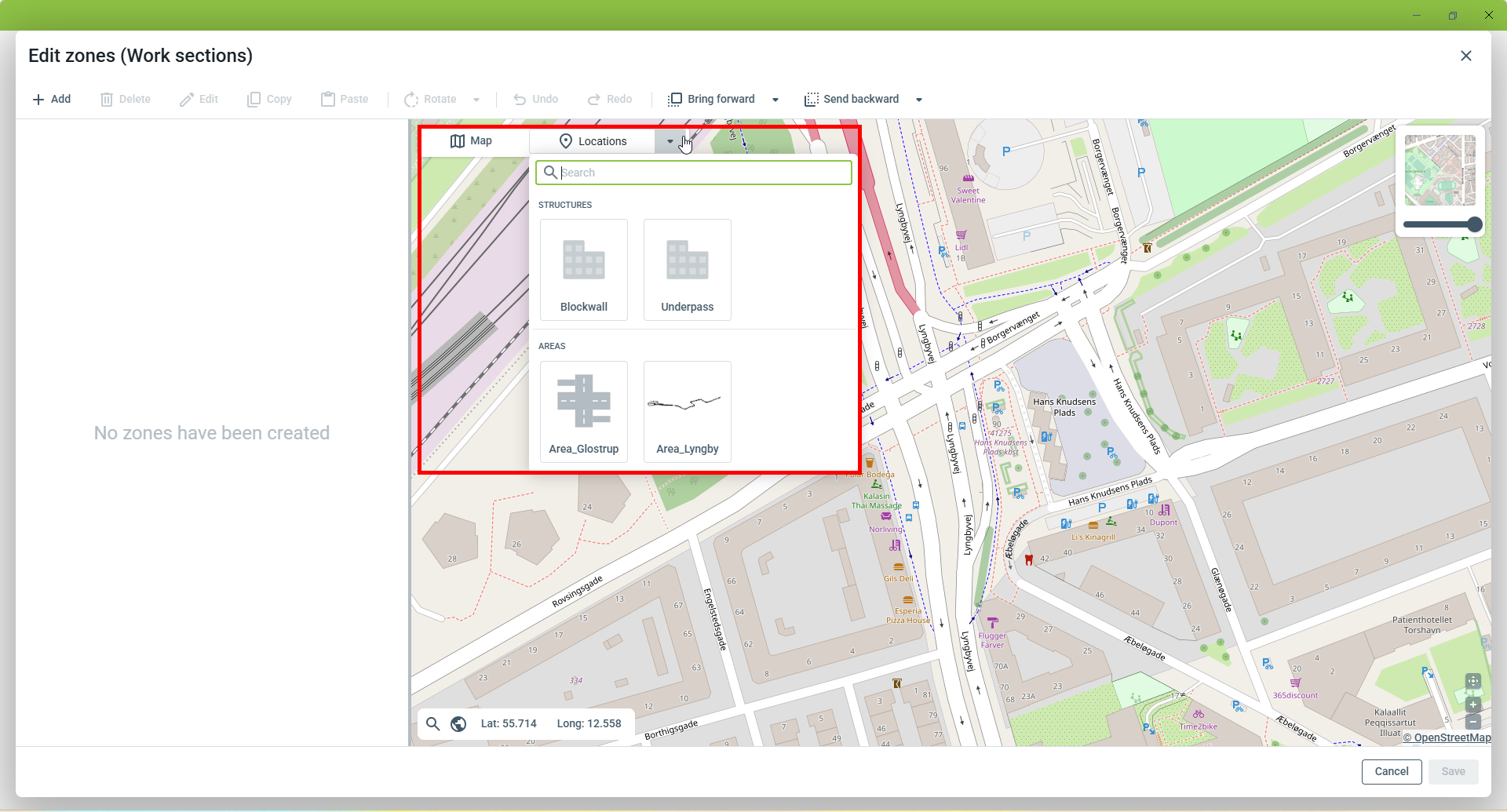

U moet selecteren waar u de Zones wilt toevoegen. Kies tussen 'Kaart', 'Gebied' of 'Bouwwerk' vanuit Locaties.

• Zones toegevoegd aan gebieden kunnen ook op de kaart worden weergegeven.
• Zones aangemaakt op een bouwwerk kunnen alleen binnen dat bouwwerk worden weergegeven en NIET op de kaart, gebieden of een ander bouwwerk.
• Zones toegevoegd aan de kaart en gebieden kunnen dezelfde naam hebben en worden beschouwd als dezelfde zone.
• Zones die aan een bouwwerk zijn toegevoegd, kunnen binnen het bouwwerk dezelfde naam hebben en worden beschouwd als dezelfde zone over bouwlagen heen. Het kan geen naam delen met een zone van de kaart/het gebied of van een ander bouwwerk.

Hoe interval lijnen in te stellen

Om zones op basis van interval lijnen te genereren, moet je ten minste één uitlijningsbestand hebben. Lees dit artikel om te leren hoe je uitlijningsbestanden aan projecten kunt toevoegen: Uitlijningen instellen

Om nieuwe zones te genereren met interval lijnen, navigeer naar:

Instellingen Locaties Zones Toevoegen Interval lijn.

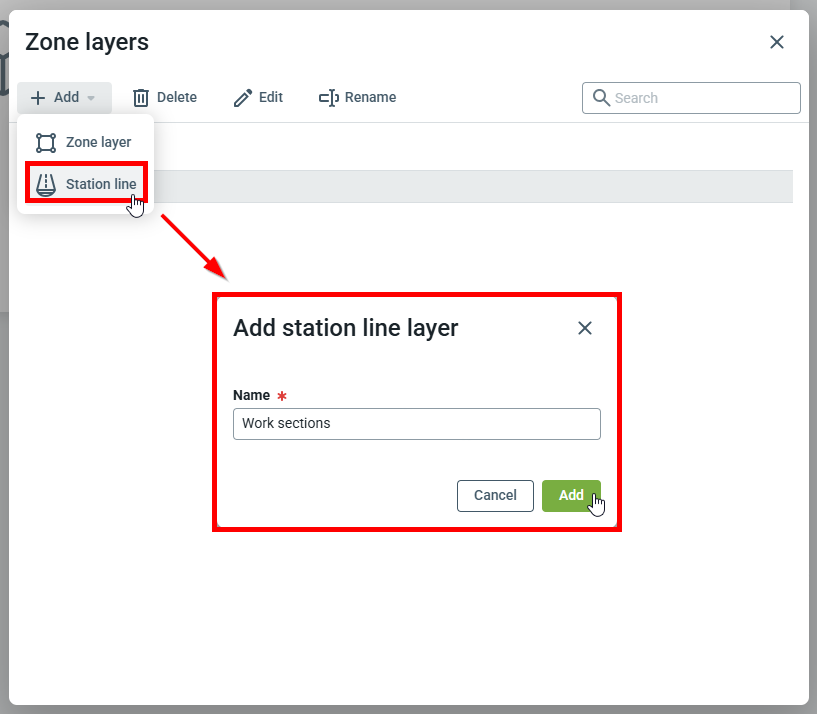

Type een naam en klik 'Toevoegen'.

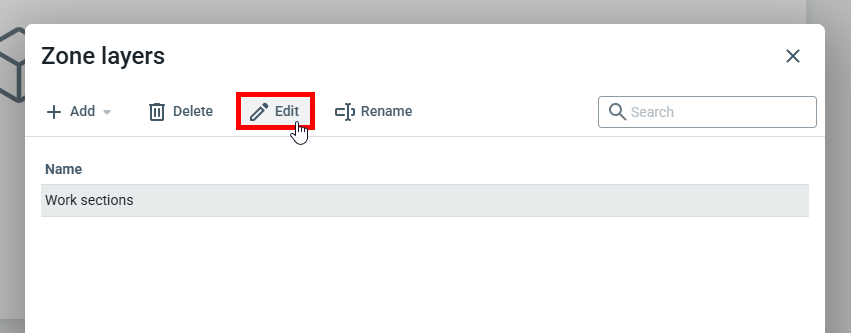

Dubbelklik op of selecteer de zonelaag en klik Bewerken om deze te openen en zones te genereren.

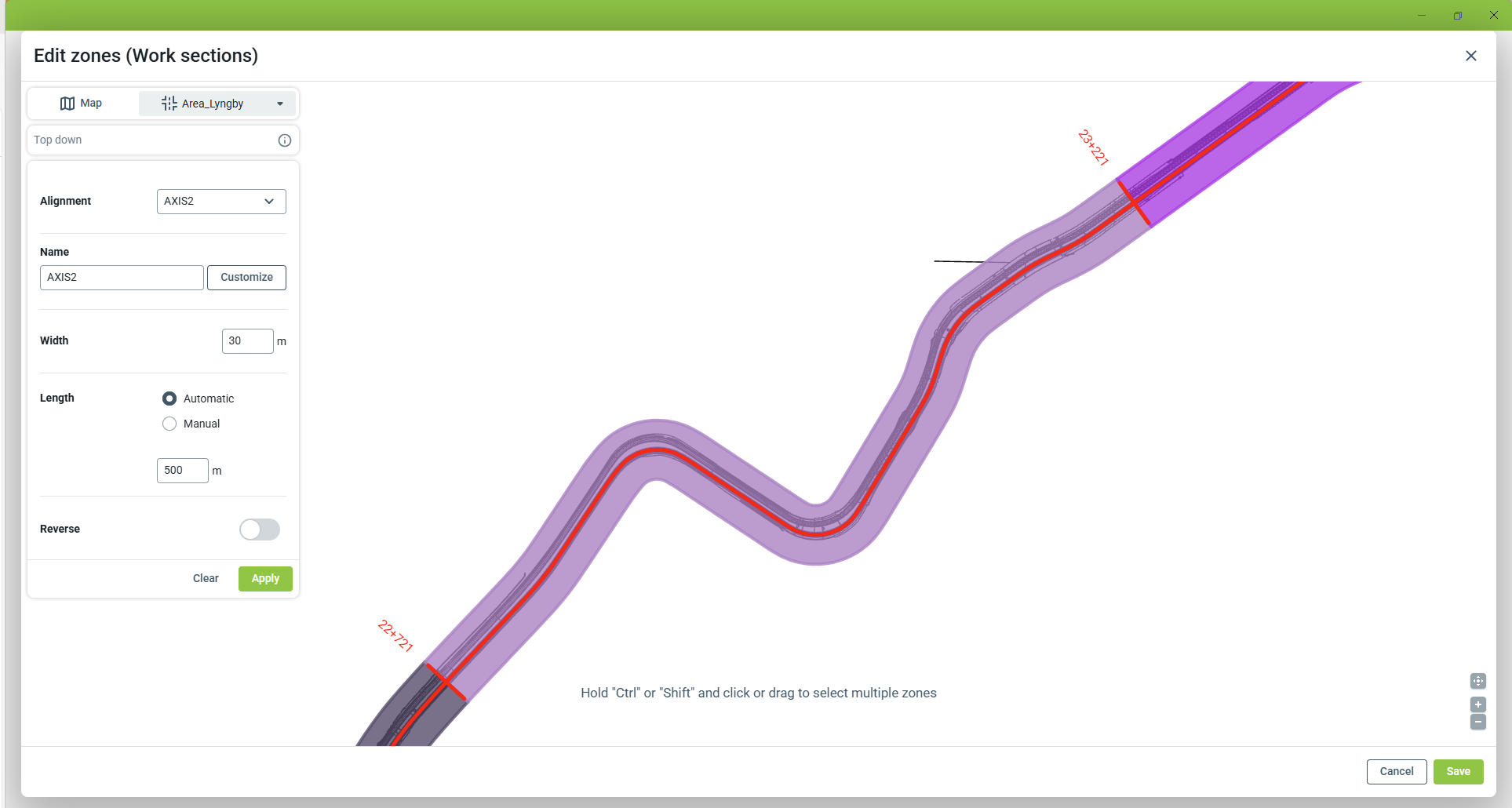

Selecteer de kaartweergave of een gebied met een tekening.

• Uitlijning: Selecteer een lijn uit een uitlijningsbestand.
• Naam: Selecteer een voorvoegsel om de zones te benoemen. Zones worden benoemd met het voorvoegsel en het begin en einde van het stationinterval.
  • Aanpassen: Voer een Voorvoegsel + een startwaarde en de intervallen in
• Breedte: Voer de totale breedte in voor alle aangemaakte zones.
• Lengte:
  • Automatisch: Gebruik deze instelling om automatisch zones te maken langs de uitlijning met dezelfde lengte (hieronder ingevoerd in meters).
  • Handmatig: Gebruik deze methode om de Zones handmatig aan te maken op basis van een startstation en handmatig geselecteerde lengtes
• Omgekeerd: Selecteer vanaf welke kant de zones moeten worden gegenereerd.

Klik 'Toepassen' om de gegenereerde zones te zien. Klik 'Opslaan' om uw werk op te slaan.

Zone-eigenschappen toevoegen

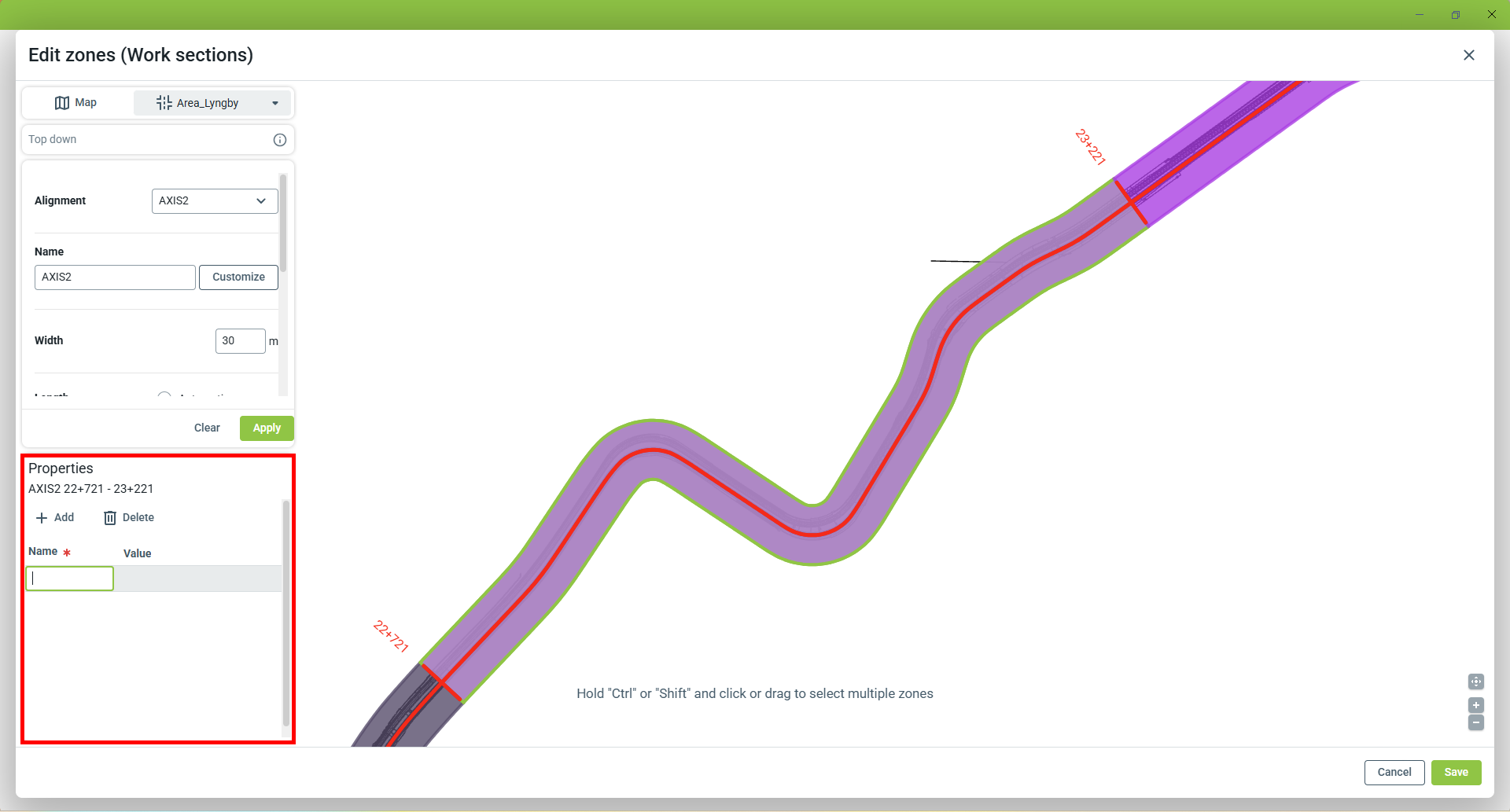

Zones kunnen individuele eigenschappen hebben waartoe gebruikers toegang hebben wanneer ze ermee werken. Om deze eigenschappen toe te voegen, klik op de zone tijdens het bewerken en vul de 'Naam' en 'Waarde' in het daarvoor bestemde dialoogvenster in:

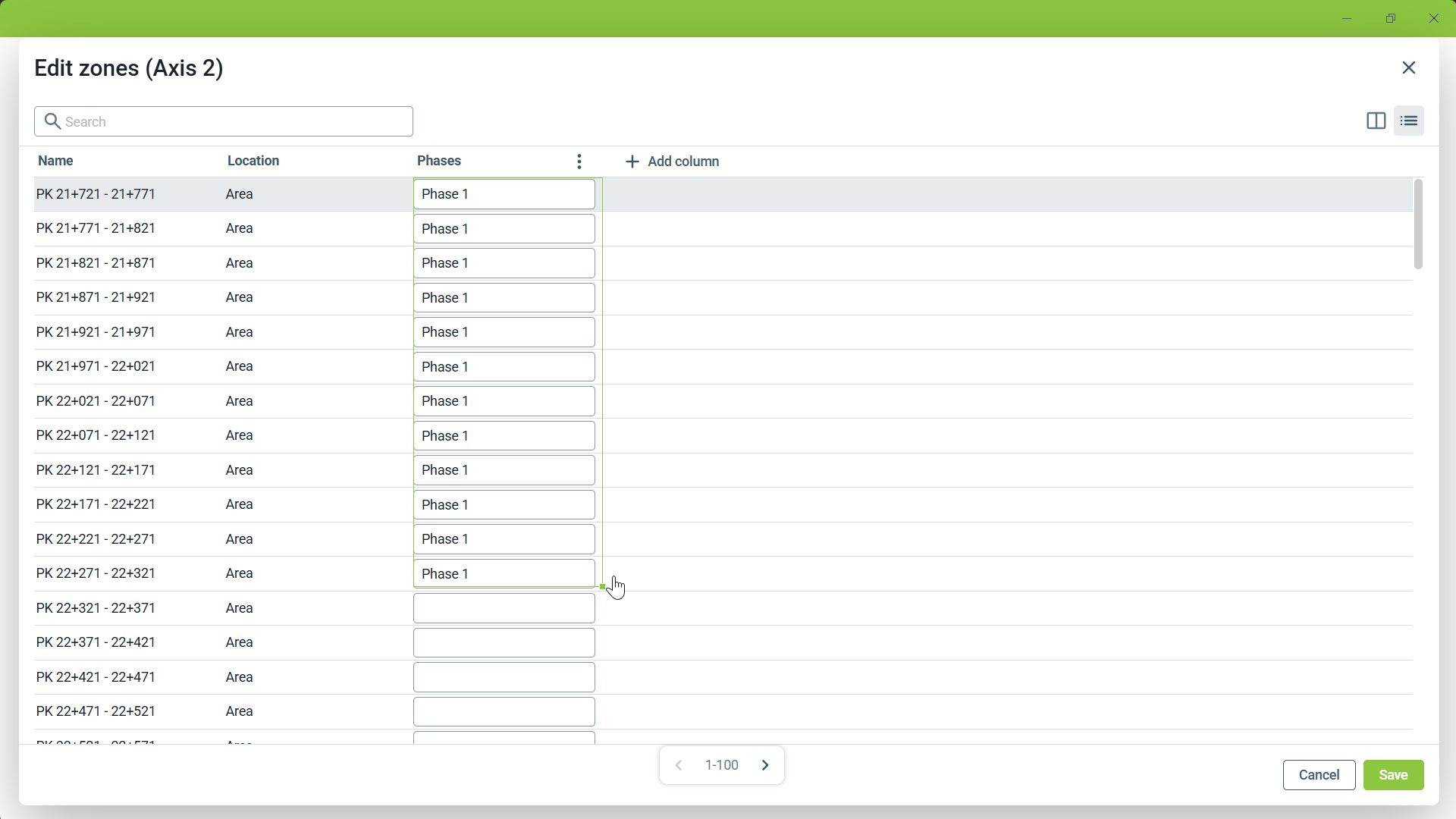

Als u waarden in bulk wilt toevoegen, schakelt u over naar de lijstweergave door te klikken op . Voeg een nieuwe kolom toe voor uw attribuut, vul één waarde in en sleep het groene vak omlaag voor alle zones die u wilt invullen:

Houd er rekening mee dat het genereren van nieuwe zones deze informatie zal overschrijven.
