Dit artikel behandelt hoe je QR-codes kunt gebruiken voor zones, ruimtes of 3D-objecten. Deze QR-codes kunnen op locate worden gebruikt via de Dalux Mobiele app om snel een locatie te openen en de verschillende registraties erin te zien. QR-codes kunnen ook een object direct vanuit het BIM-model openen.
Hoe QR-codes voor Locaties in te stellen
Gebruikersrechten
Activatie en aanmaken van QR-codes kan alleen door een projectbeheerder of Field beheerder worden gedaan. Elke gebruiker op het project kan de QR-codes scannen en gebruiken.
QR-codes activeren voor Locaties

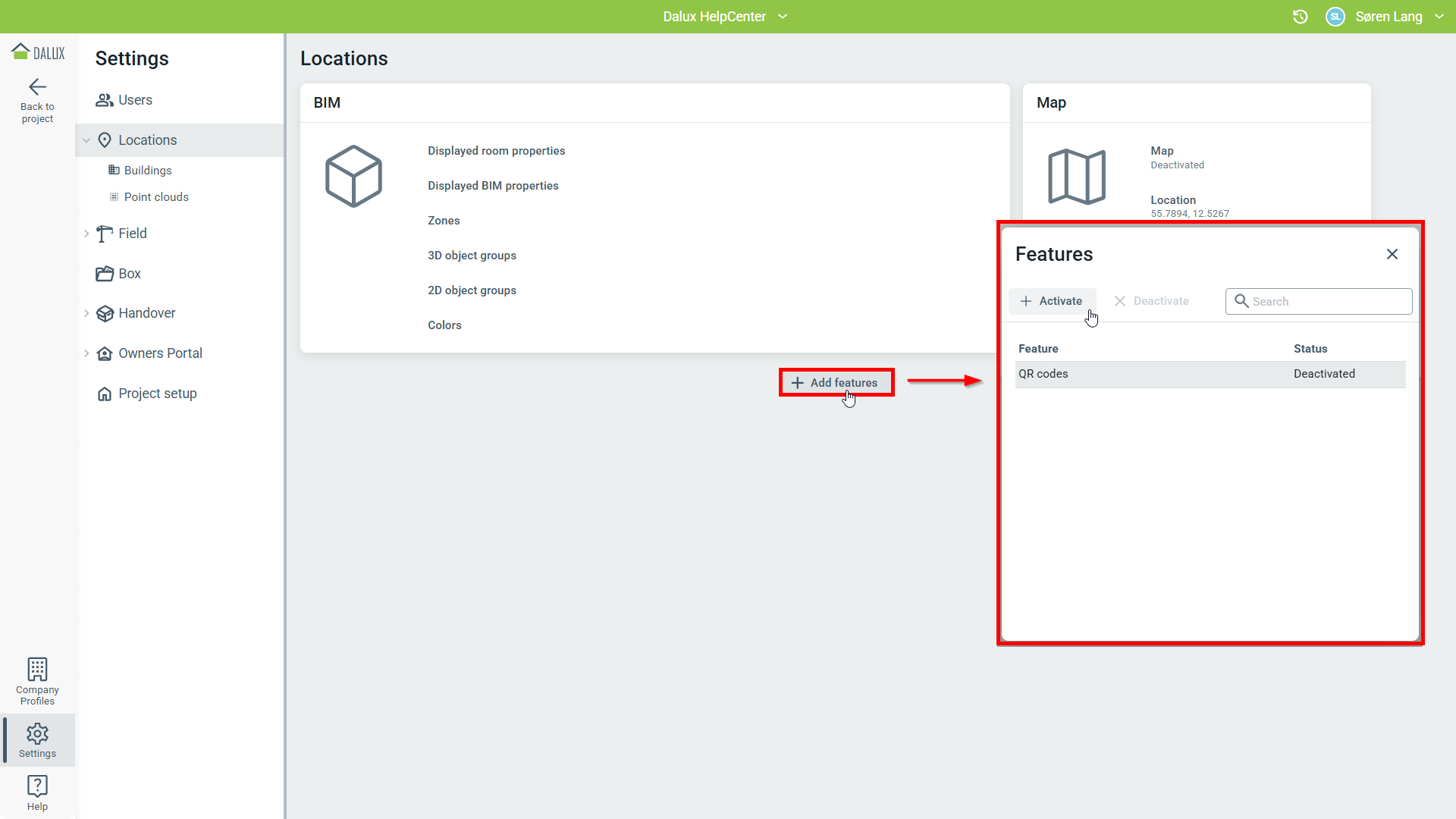

Om QR-codes voor Locaties te activeren, ga naar
Instellingen
Locaties
Functies toevoegen
'QR-codes'
Activeren.
Hoe QR-codes met zones te gebruiken
Zones in Dalux worden handmatig aangemaakt en getekend binnen de verschillende locaties van het project. Bij het scannen van een QR-code gegenereerd vanuit een zone, opent Dalux Mobiele app automatisch de zone en toont alle registraties en informatie opgeslagen in de zone.
Lees verder
Als je meer wilt weten over zones, kun je dit artikel lezen: Zones en zonelagen.
QR-codes kunnen worden gegenereerd vanuit de aangemaakte zones van de gebouwen in het project.

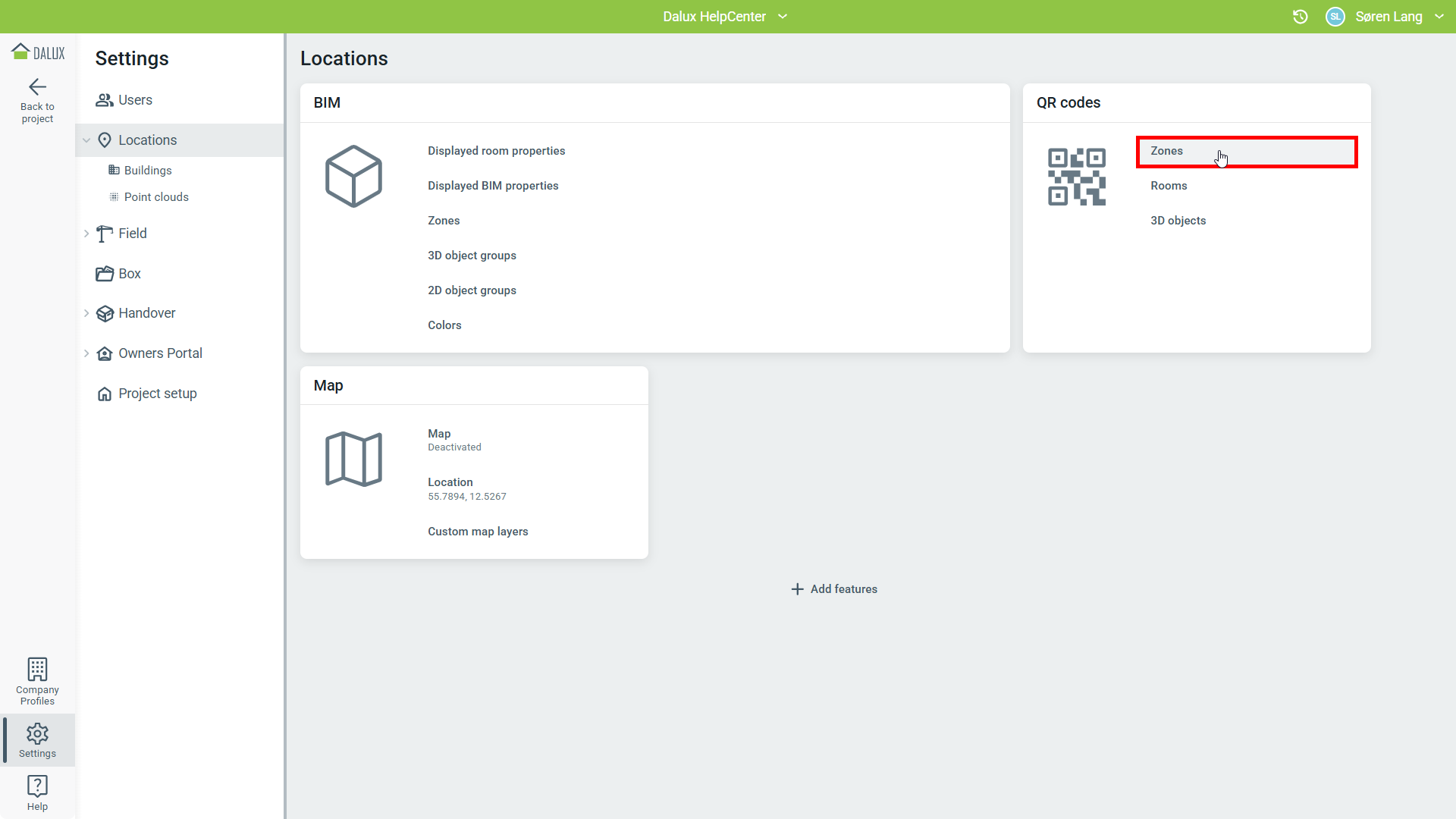

Ga naar Instellingen
Locaties
QR-codes - 'Zones' om QR-codes van zones aan te maken.

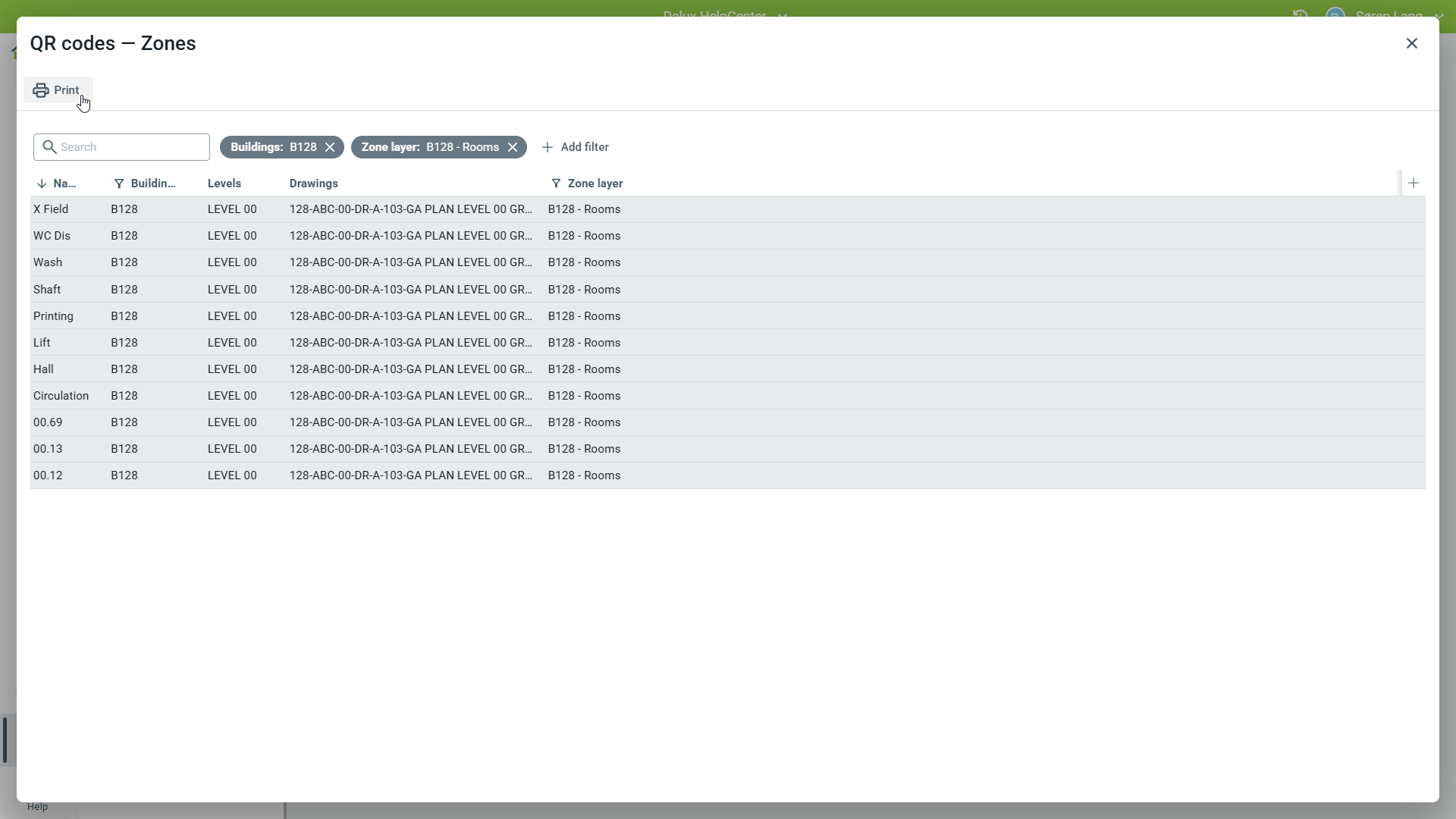

Dit opent een nieuw venster, waar alle zones op het project worden weergegeven. Filters kunnen worden toegepast om de exacte benodigde zones te vinden. Eén of meer zones kunnen worden geselecteerd.
Om de QR-codes te genereren, selecteer een of meer zones en klik op Afdrukken.
Houd er rekening mee dat als je alleen QR-codes wilt afdrukken voor de zones in je gefilterde resultaat, je deze moet selecteren uit de lijst voordat je op Afdrukken klikt.

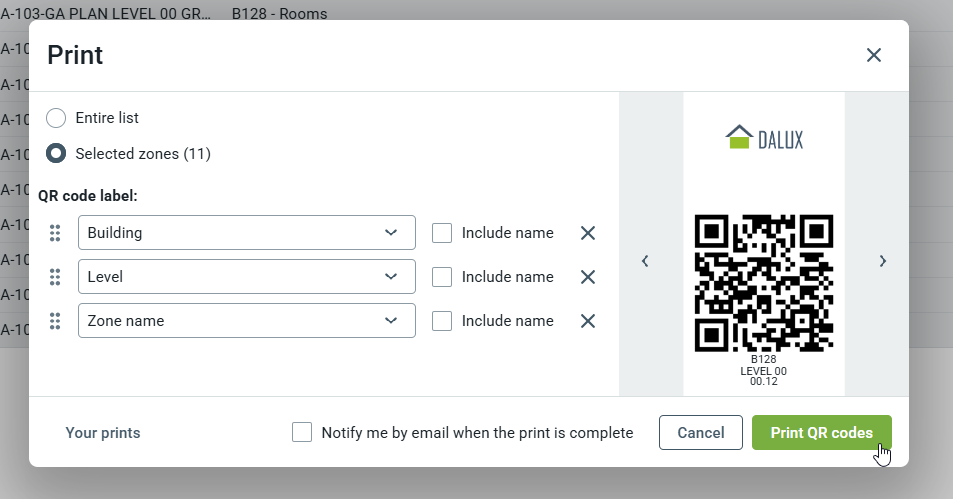

Dit opent een nieuw venster, waar de afdruk aangepast en bekeken kan worden. Het is mogelijk om in te stellen of labels voor de zone naam, naam bouwlaag, naam gebouw en aangepaste zoneigenschappen, die zijn aangemaakt bij het creëren van de zones, moeten worden toegevoegd.
Houd er rekening mee dat er slechts drie labels op de QR-code kunnen worden toegevoegd.
Alle zones op het project kunnen worden afgedrukt door 'Volledige lijst' te selecteren.
Wanneer het aanpassen van de QR-codes klaar is, klik op 'QR-codes afdrukken' om een PDF-document met de QR-codes te genereren.
Hoe QR-codes te gebruiken met ruimtes
Ruimtes in Dalux worden automatisch geïmporteerd uit het BIM-model als rooms worden gebruikt in het model.
QR-codes kunnen worden gegenereerd uit de ruimtes in de gebouwen van het project.
Bij het scannen van een QR-code die is gegenereerd uit een ruimte, opent Dalux Mobile automatisch de ruimte en toont alle registraties en informatie die in de ruimte zijn opgeslagen.

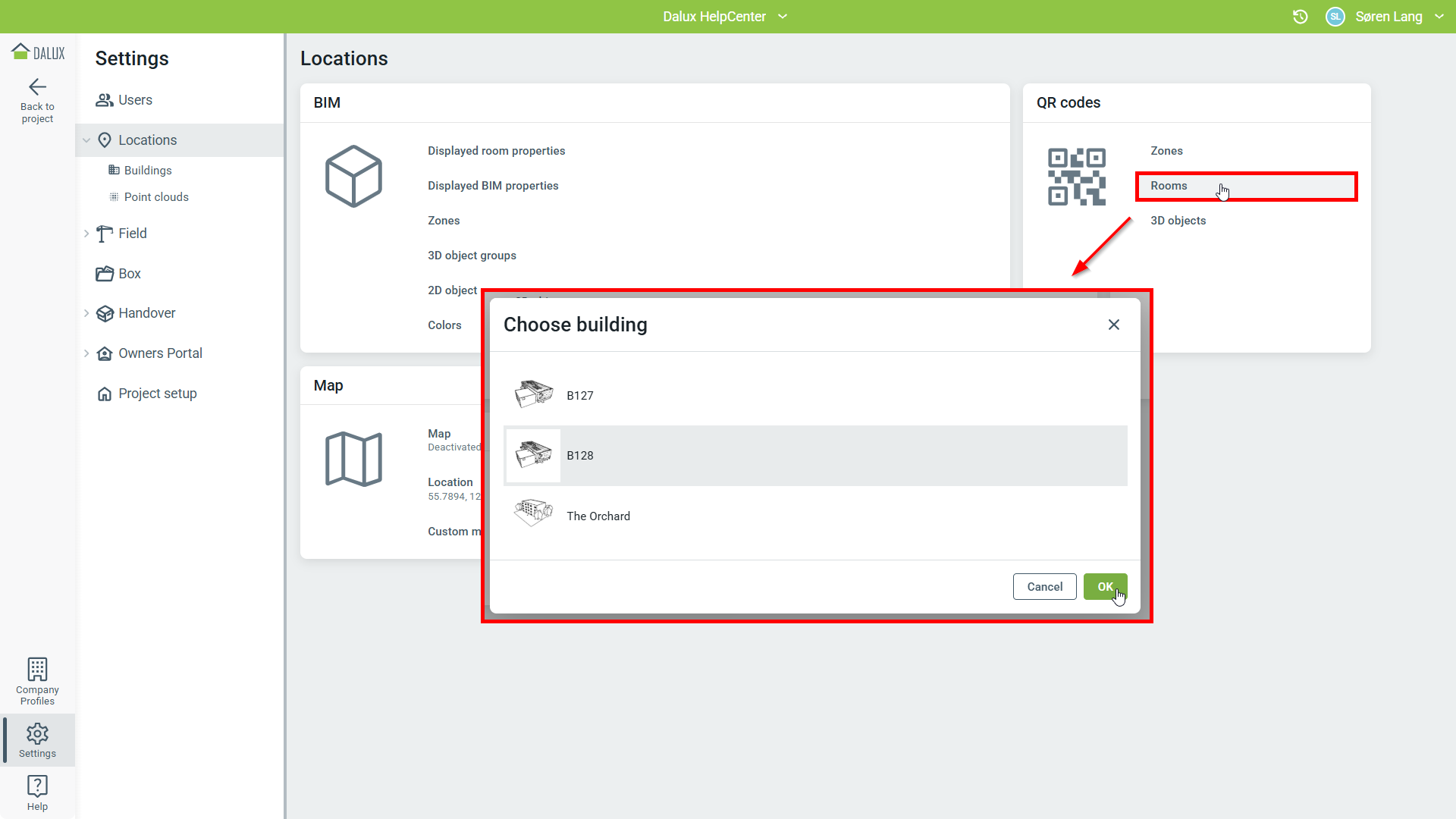

Ga naar Instellingen
Locaties
QR-codes - 'Ruimtes' om QR-codes van ruimtes aan te maken.
Als er meer dan één gebouw in het project is, selecteer dan het gebouw waarvoor je QR-codes wilt genereren.

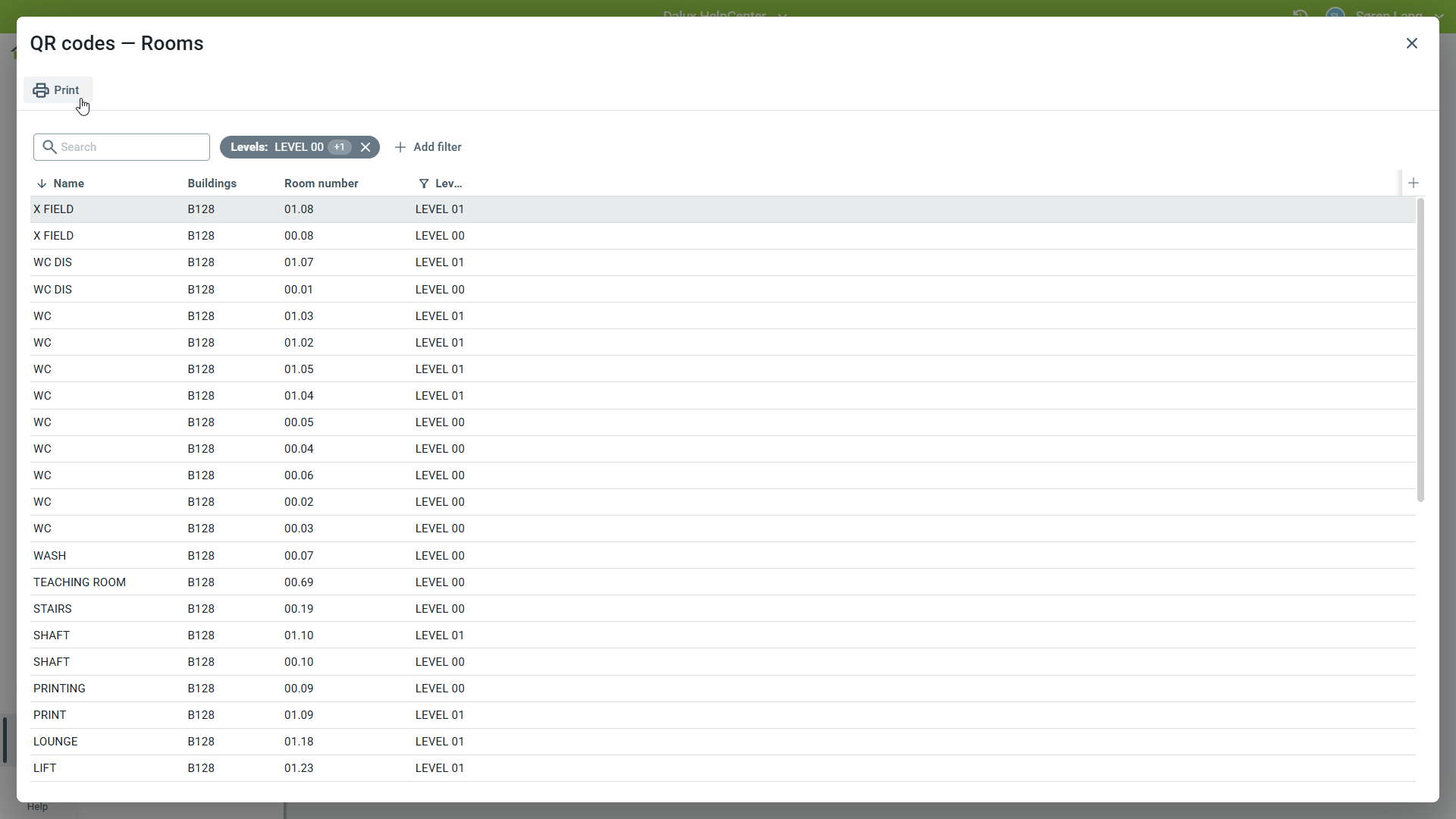

Dit opent een nieuw venster, waar alle ruimtes in het gebouw worden weergegeven. Filters kunnen worden toegepast om de exacte benodigde ruimtes te vinden. Eén of meer ruimtes kunnen worden geselecteerd.
Om de QR-codes te genereren, selecteer een of meer ruimtes en klik op Afdrukken.
Houd er rekening mee dat als je alleen QR-codes wilt afdrukken voor de ruimtes in je gefilterde resultaat, je deze moet selecteren uit de lijst voordat je op Afdrukken klikt.

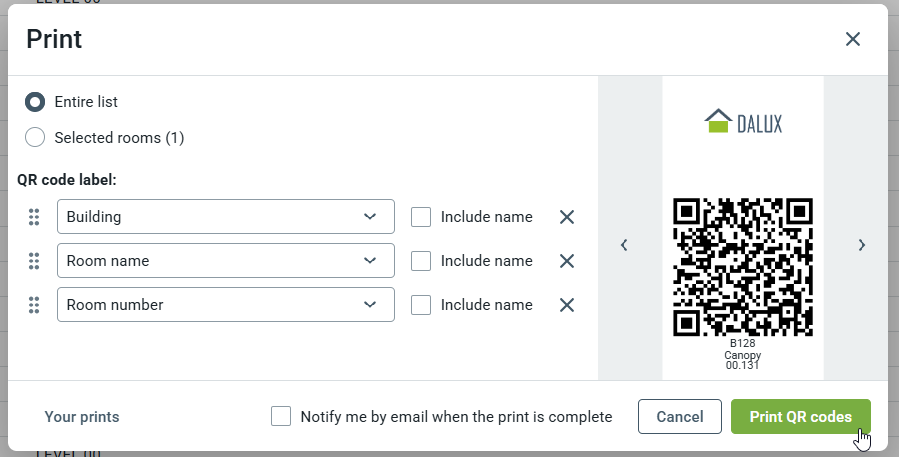

Dit opent een nieuw venster, waar de afdruk aangepast en bekeken kan worden. Het is mogelijk om in te stellen of labels voor kamernummer, naam ruimte, en gebouwnaam moeten worden toegevoegd.
Let op, er kunnen slechts drie labels aan de QR-code worden toegevoegd.
Alle ruimtes in het project kunnen worden afgedrukt door 'Volledige lijst' te selecteren.
Wanneer het aanpassen van de QR-codes klaar is, klik op 'QR-codes afdrukken' om een PDF-document met de QR-codes te genereren.
Hoe QR-codes met 3D-objecten te gebruiken
QR-codes kunnen ook gegenereerd worden van 3D-objecten in het project. Dit vereist eerst het opzetten van 3D-objectgroepen. Daarna kunnen QR-codes gegenereerd worden voor elk 3D-object in de 3D-objectgroep.
Opmerking: U kunt geen QR-codes genereren voor 2D-objecten.
Lees verder
Als je meer wilt weten over 3D-objectgroepen, kun je dit artikel lezen: Hoe 2D/3D-objectgroepen aan te maken.
Wanneer u een QR-code die gegenereerd is van een 3D-object scant, opent Dalux Mobile automatisch het 3D-model en lokaliseert het 3D-object.

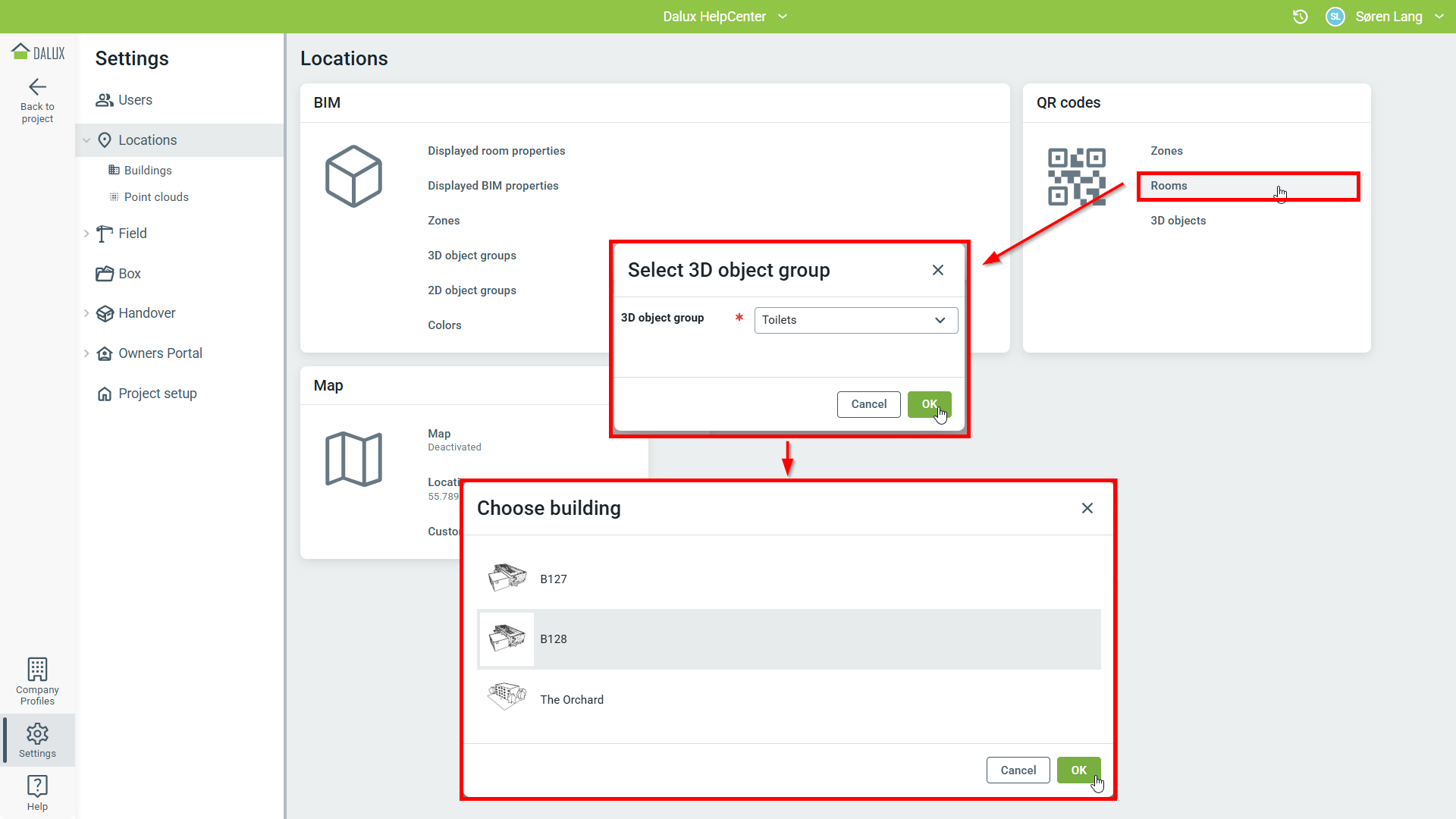

Om QR-codes van 3D-objecten aan te maken, ga naar Instellingen
Locaties
QR-codes - '3D-objecten'.
Selecteer eerst de 3D-objectgroep, en als er meer dan één gebouw in het project is, selecteer dan het gebouw waarvoor u QR-codes wilt genereren.

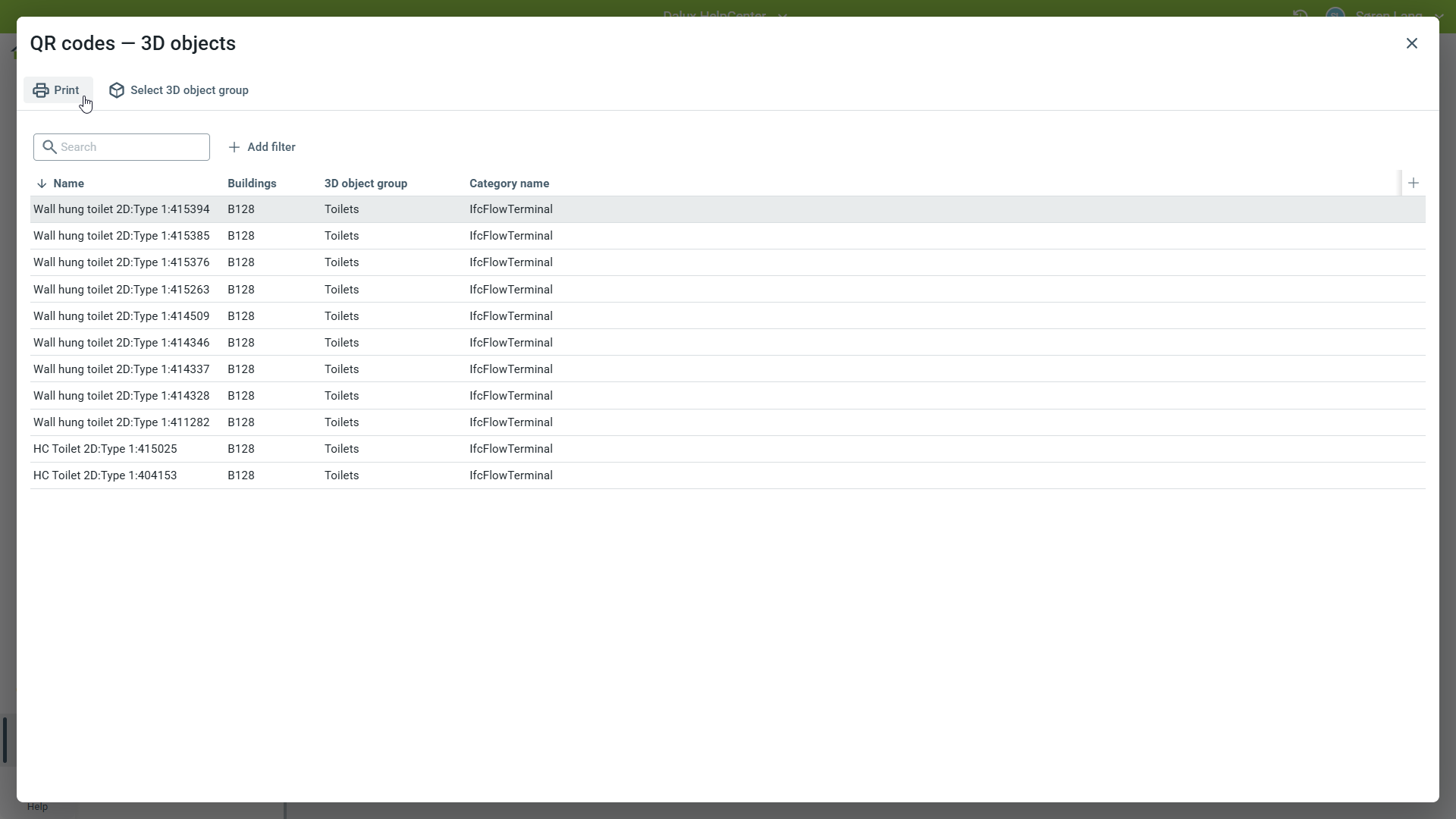

Dit opent een nieuw venster, waar alle 3D-objecten binnen de 3D-objectgroep in het gebouw worden weergegeven. Er kunnen filters worden toegepast om de exacte benodigde 3D-objecten te vinden. Eén of meer 3D-objecten kunnen worden geselecteerd.
Om de QR-codes te genereren, selecteer een of meer 3D-objecten en klik op Afdrukken.
Let op, als je alleen QR-codes voor de 3D-objecten in je gefilterde resultaat wilt afdrukken, moet je ze selecteren uit de lijst voordat je op Afdrukken klikt.

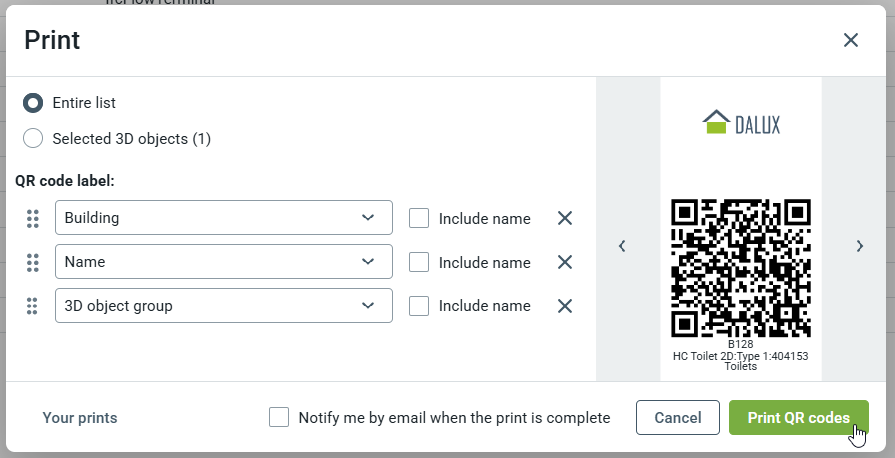

Dit opent een nieuw venster, waar de afdruk aangepast en bekeken kan worden. Het is mogelijk om in te stellen of labels voor de gebouwnaam en verschillende BIM-eigenschappen van het object moeten worden toegevoegd.
Let op, er kunnen slechts drie labels aan de QR-code worden toegevoegd.
Wanneer het aanpassen van de QR-codes klaar is, klik op 'QR-codes afdrukken' om een PDF-document met de QR-codes te genereren.
Hoe QR-codes te scannen in de Dalux mobiele app
Nieuwere QR-codes hebben een Dalux-logo in het midden. Deze kunnen met uw camera-app worden gescand.
Om oudere QR-codes met Dalux Mobile te scannen, ga naar het Meer-menu rechtsonder in het scherm.
Druk dan op QR-code scannen. Dit opent de QR-code scanner. Wanneer Dalux een Dalux QR-code detecteert, zal deze automatisch openen.
Of de QR-code nu gemaakt is van zones, ruimtes, of 3D-objecten, ze worden allemaal vanuit dit menu gescand.
