Tekeningen gekoppeld aan gebouwen kunnen toegewezen worden aan disciplines of subdisciplines. Hierdoor worden de tekeningen gegroepeerd in een mappenstructuur, wanneer het gebouw wordt bekeken. Dit maakt het voor gebruikers gemakkelijker om hun relevante tekeningen te vinden.
Video
Hoe disciplines en subdisciplines op te zetten
Gebruikersrechten
Disciplines en subdisciplines kunnen worden aangemaakt door projectbeheerders, projectmanagers of gebruikers met 'Bewerk'-autorisatie voor gebouwen. Wanneer Box is ingeschakeld op het project, hebben gebruikers bewerkingsrechten nodig voor zowel Locaties als de bijbehorende bestanden/mappen in Box.
Om tekeningen toe te wijzen aan disciplines en subdisciplines, moet het project ten minste één gebouw met gekoppelde tekeningen bevatten. Je kunt meer lezen in dit artikel: Upload IFC-modelbestanden en 2D tekeningen.
Disciplines en subdisciplines kunnen ook worden aangemaakt bij het aanmaken of bewerken van nieuwe gebouwen voor het project. Disciplines en subdisciplines gelden voor het hele project en kunnen, eenmaal aangemaakt, gebruikt worden voor elk gebouw in het project.
Begin door te gaan naar Instellingen
Locaties
Gebouwen
Selecteer een gebouw
Bewerken.
Discipline en subdiscipline aanmaken en een enkele tekening instellen
In dit voorbeeld hebben we meerdere tekeningen voor elke verdieping. Elke tekening behoort echter wel tot een andere discipline.

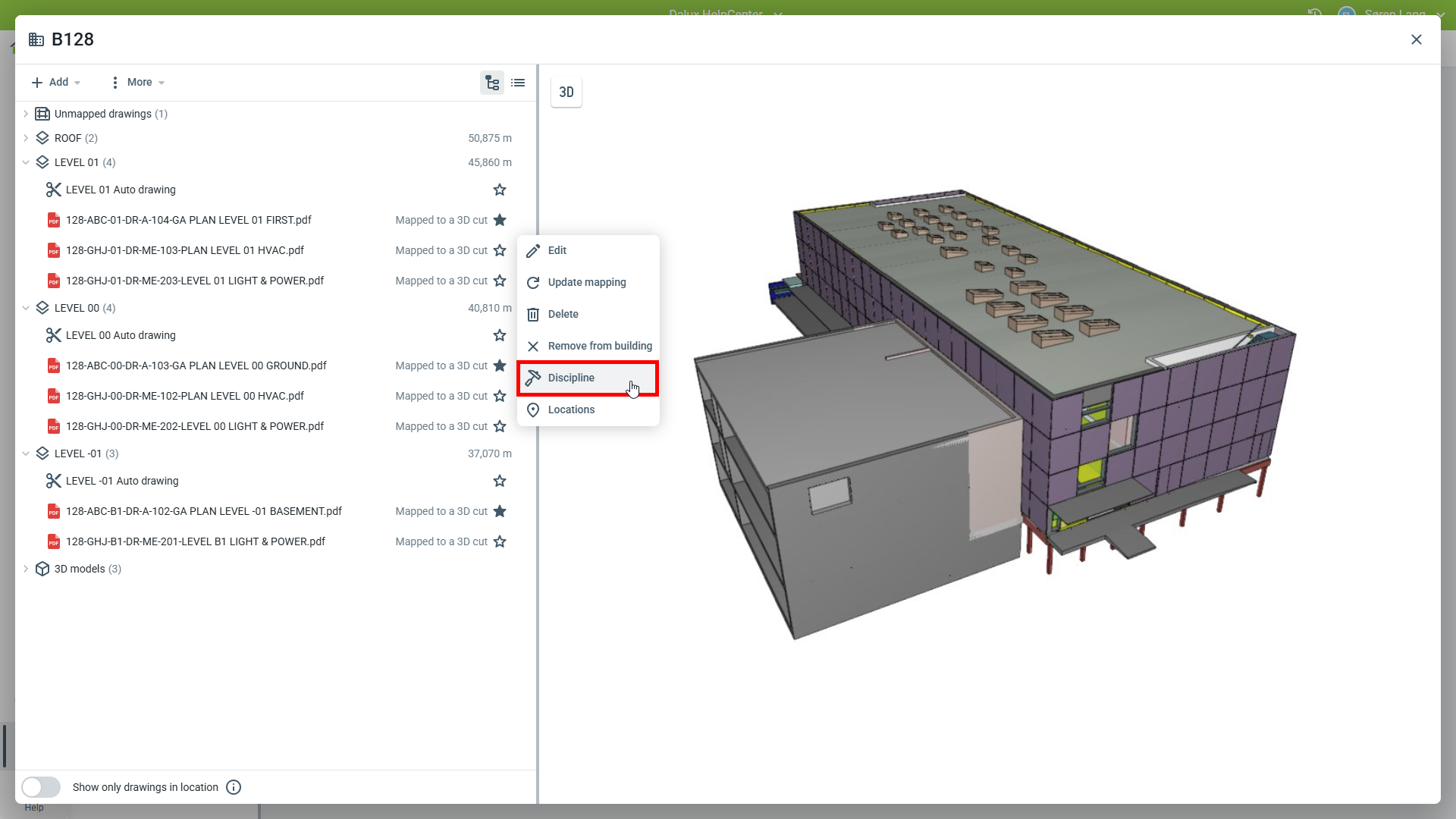

Om tekeningen aan disciplines en subdisciplines toe te wijzen, klik op het -pictogram naast een tekening, en klik vervolgens
Discipline.

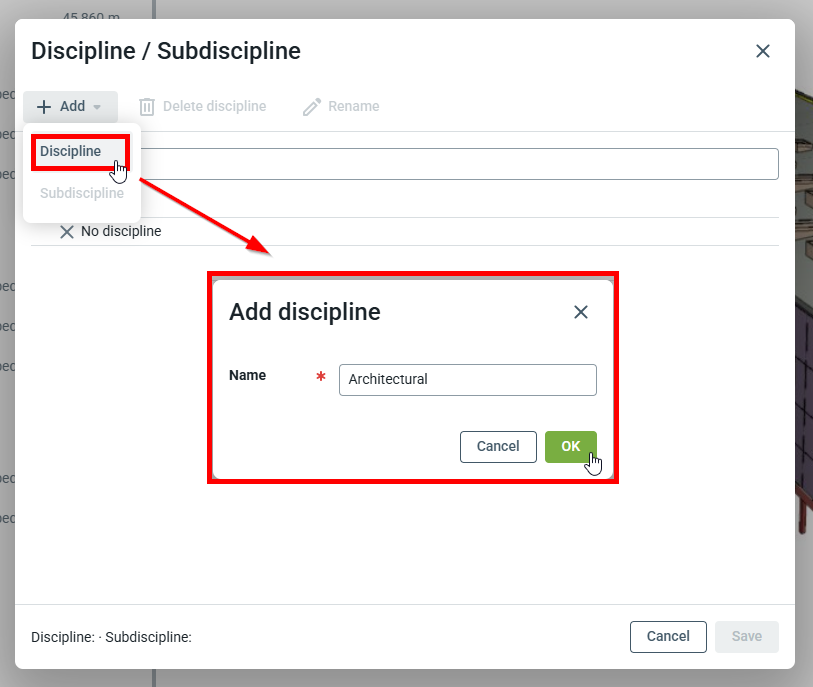

In het pop-upvenster kunnen disciplines en subdisciplines worden aangemaakt. Subdisciplines kunnen alleen worden aangemaakt onder disciplines. Om een nieuwe discipline aan te maken, klik Toevoegen
'Discipline'. Geef de discipline een naam en klik op 'OK'.

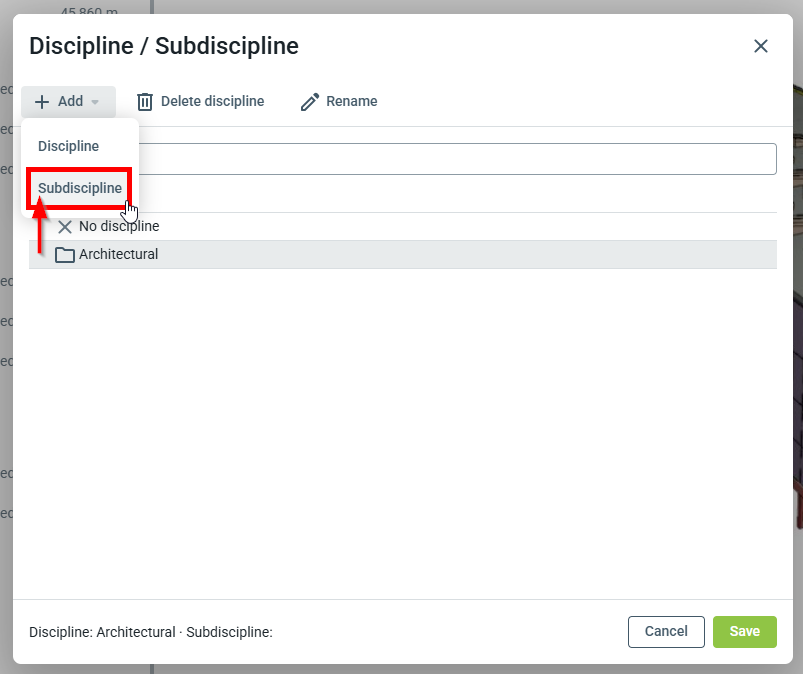

Om een subdiscipline aan te maken:
Klik op een bestaande discipline
Toevoegen
'Subdiscipline'
geef de subdiscipline een naam
'OK'.

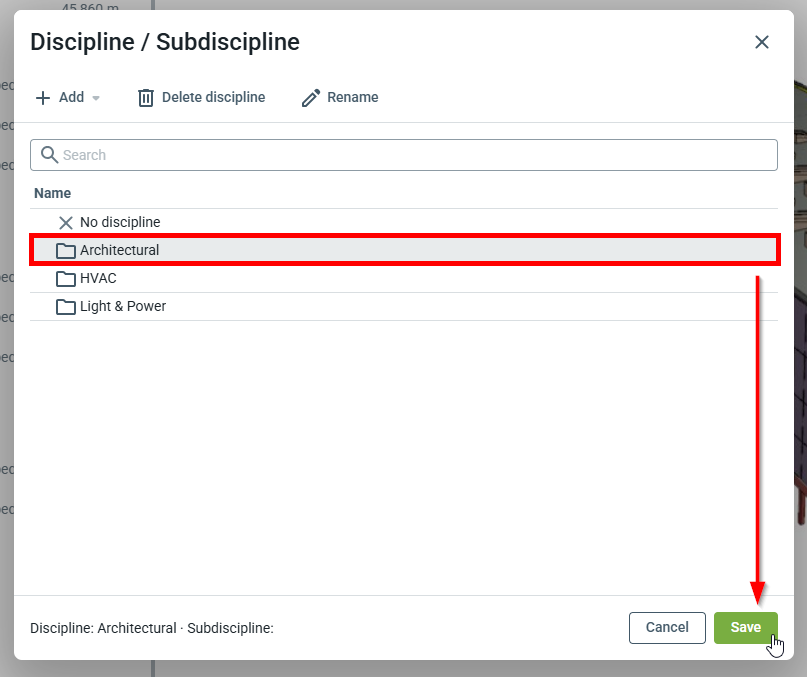

Om een tekening aan een discipline of subdiscipline toe te wijzen, klik op een discipline en dan op 'Opslaan'.

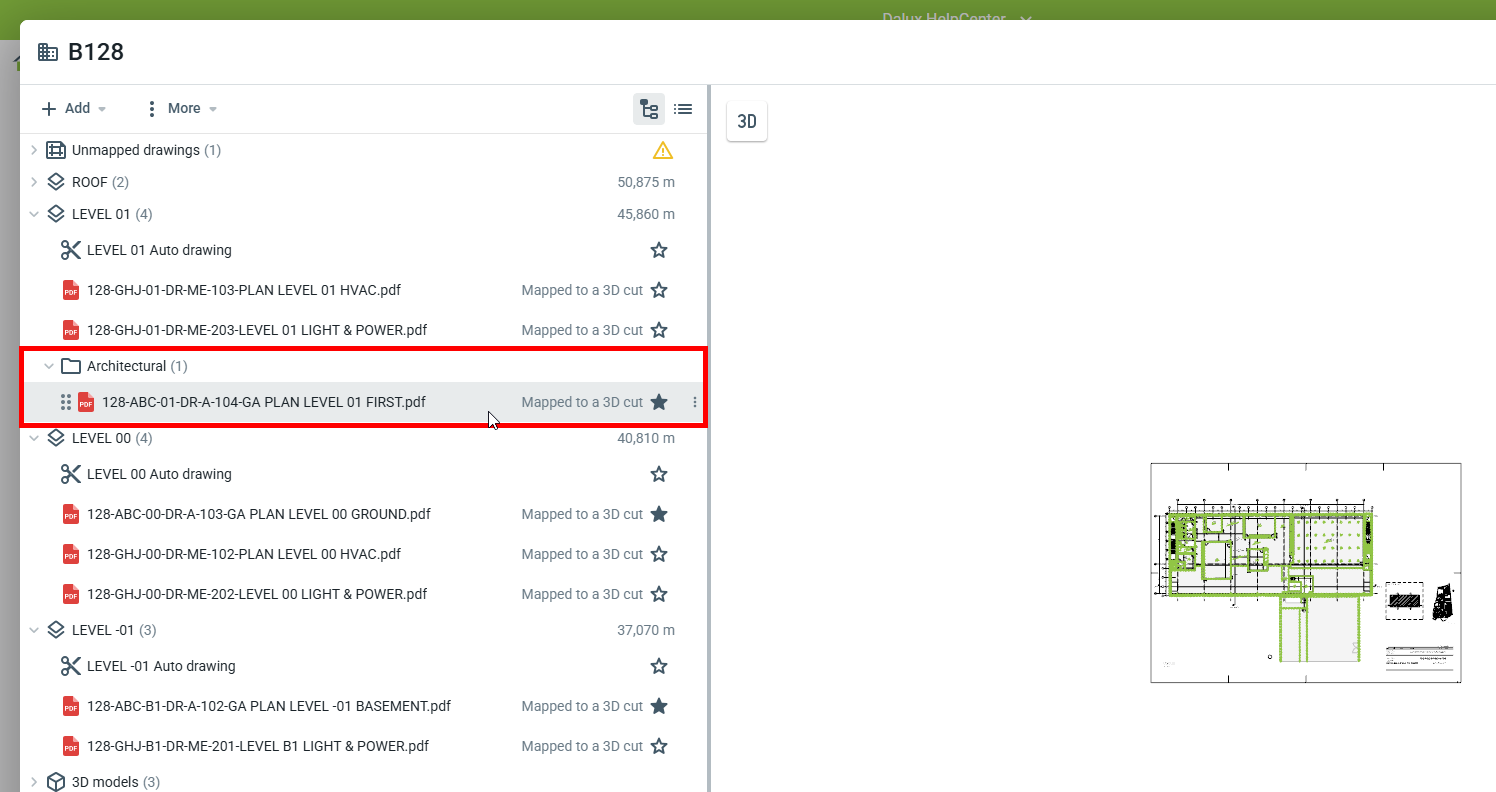

Bij het bekijken van het gebouw zien we dat de tekening is ingesteld op de Bouwkundige discipline.
Meerdere tekeningen instellen op een discipline of subdiscipline

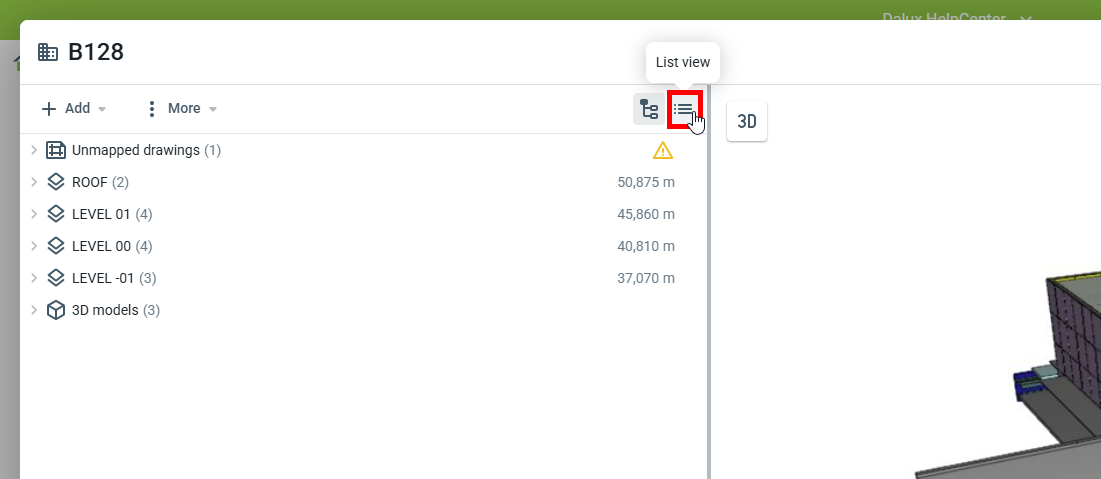

Om het proces te versnellen, kun je lijstweergave gebruiken door op het -pictogram te klikken.

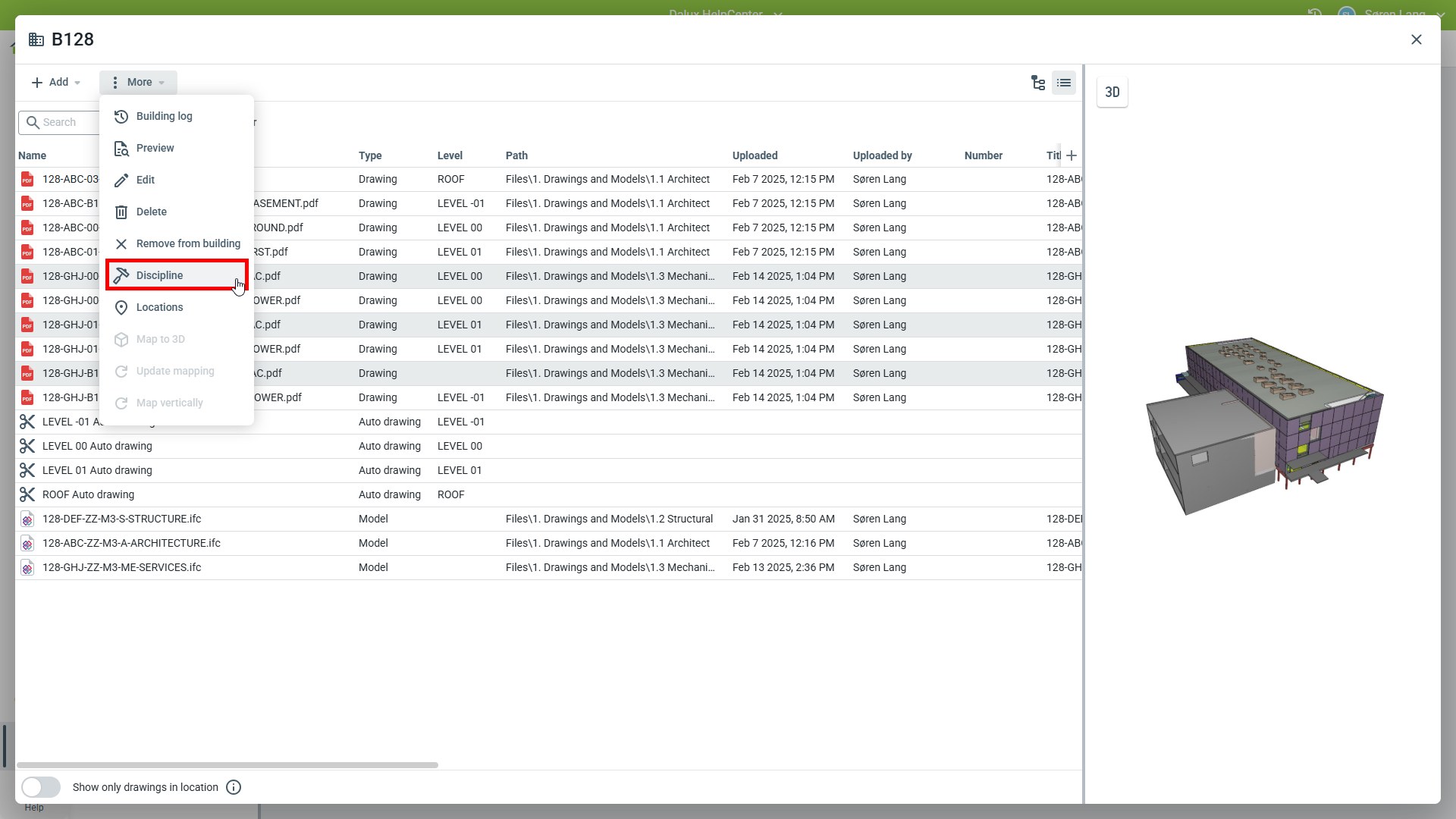

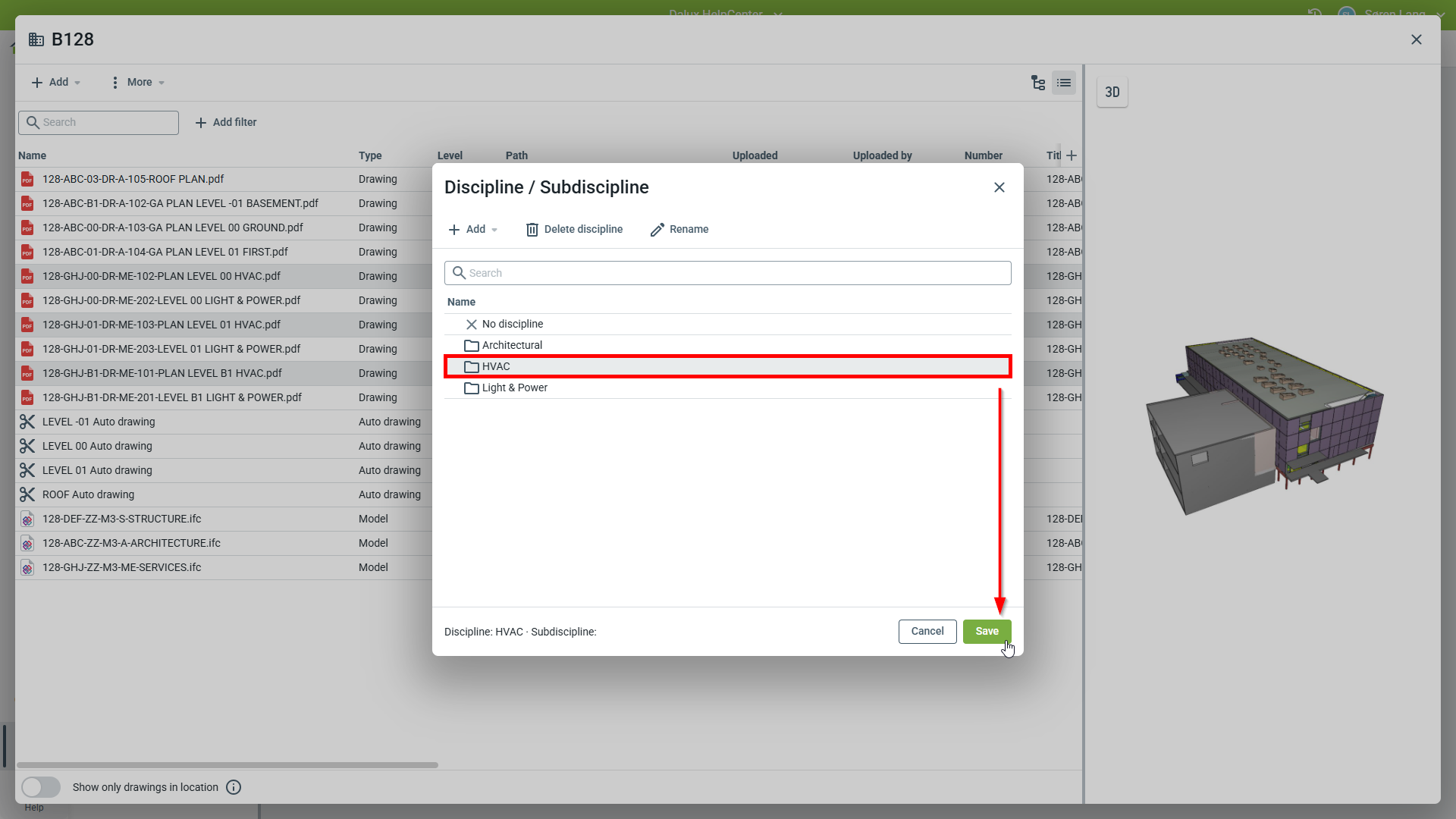

Vanuit de lijstweergave kunnen meerdere tekeningen worden geselecteerd (Shift of Ctrl-klik) en tegelijkertijd aan een discipline of subdiscipline worden toegewezen. Klik Meer
Discipline.
Klik op discipline of subdiscipline en klik vervolgens op 'Ingesteld' om de meerdere geselecteerde tekeningen in te stellen.
Bekijk de tekeningen in de Locaties module

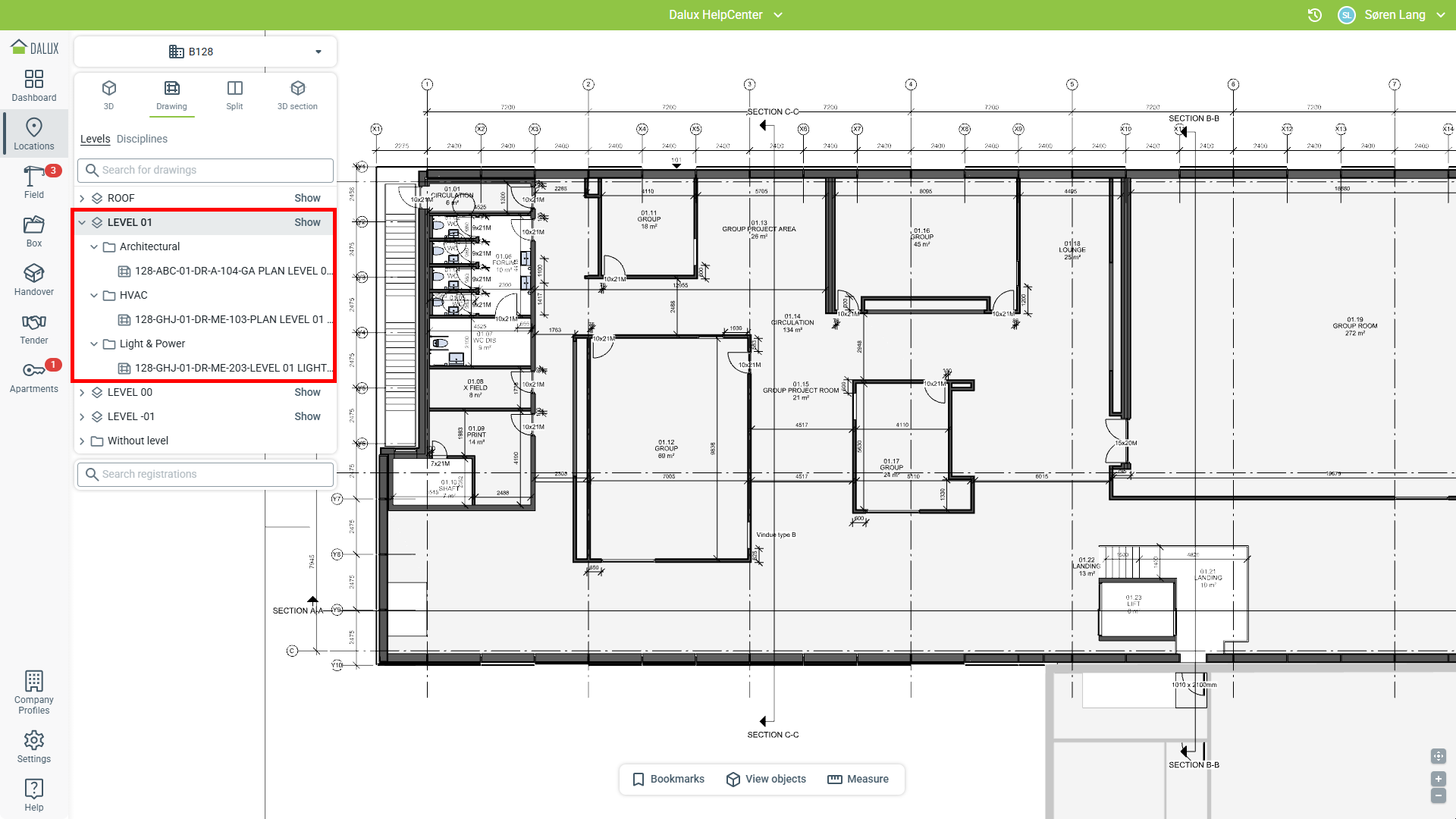

Bij het bekijken van het gebouw in de Locaties module worden de tekeningen nu gesorteerd in mappen voor elke discipline. Dit wordt zowel op Desktop als Mobile weergegeven. Deze worden weergegeven door naar
Locaties te gaan en het gebouw te selecteren.

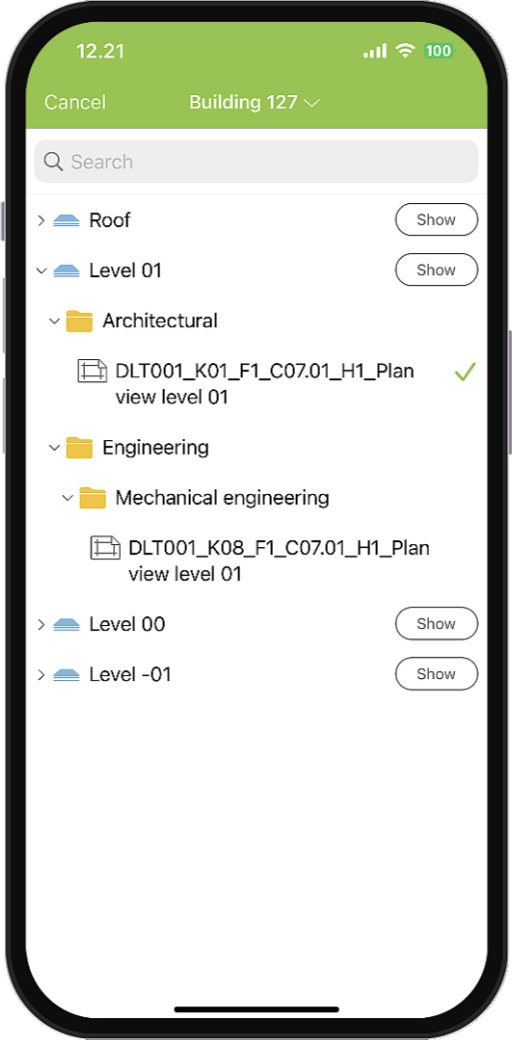

Op Mobile worden de discipline- en subdiscipline-mappen ook weergegeven in Locaties.
Tekeningen verwijderen en disciplines of subdisciplines wissen
Om disciplines of subdisciplines te verwijderen, ga naar
Instellingen
Locaties
Gebouwen
Selecteer een gebouw
Bewerken.
Selecteer een tekening van het gebouw en klik op het -pictogram naast de naam van de tekening, klik daarna op 'Disciplines':

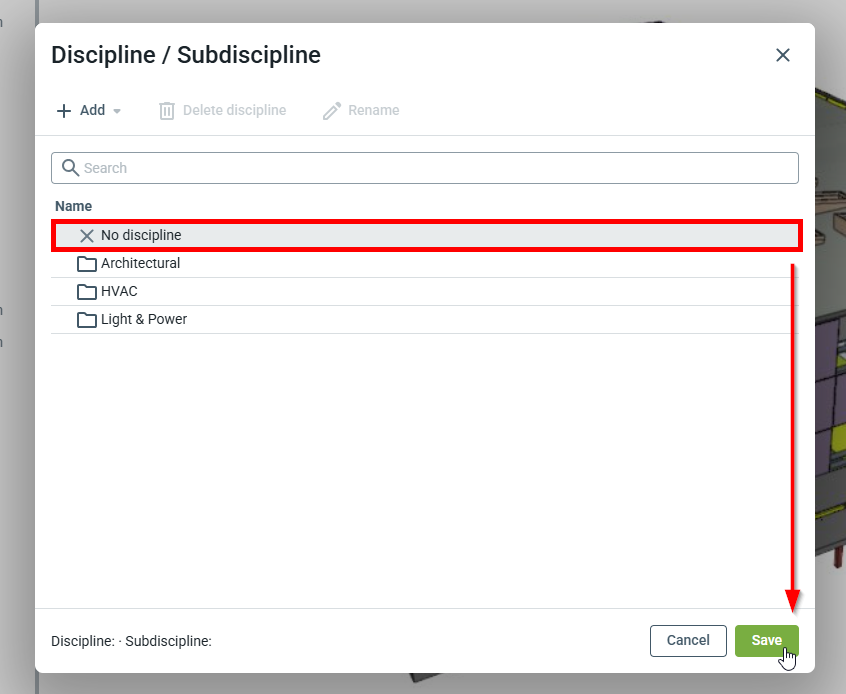

Om een tekening uit een specifieke discipline of subdiscipline te verwijderen, klik op Geen discipline en vervolgens op 'Opslaan'.

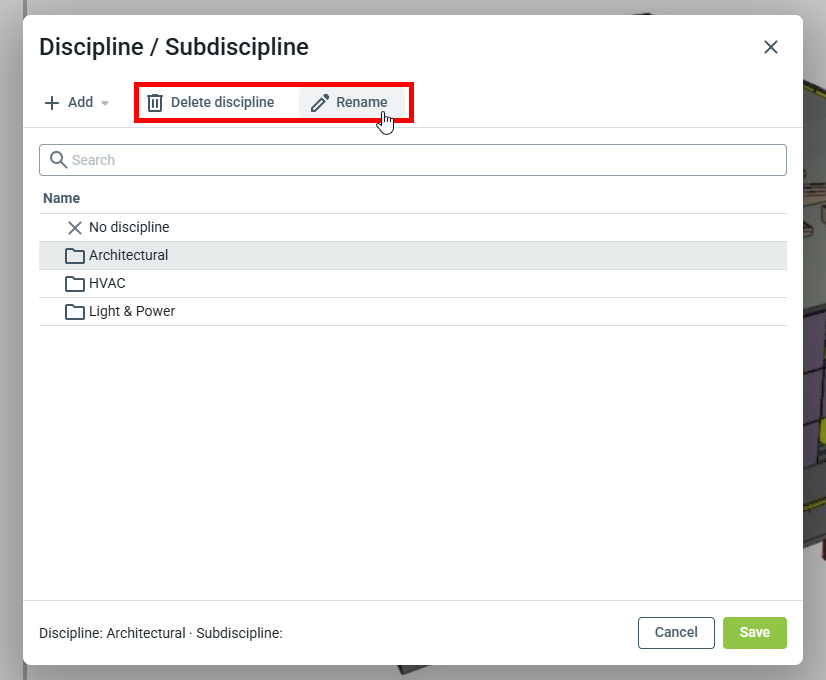

Om een specifieke discipline of subdiscipline te hernoemen of te verwijderen, klik erop en klik vervolgens op Discipline verwijderen of
Hernoemen.
Aantekening: Hernoemen of verwijderen verandert geen data in bestaande tekeningen. Dit betekent dat tekeningen opnieuw moeten worden ingesteld of ingesteld op een andere/hernoemde discipline.
Een discipline kan niet worden verwijderd tenzij alle subdisciplines eerst zijn verwijderd.
