Revisies van documenten en tekeningen zijn gebruikelijk in de bouw. Dit artikel behandelt hoe je twee versies van hetzelfde PDF-document, tekening of model direct binnen Dalux kunt vergelijken.
Vergelijk twee versies van een PDF-document
Als je meerdere versies van een PDF-document in Box hebt, kun je deze bestanden direct in Dalux vergelijken om wijzigingen te achterhalen.
Open een document in Box dat aan deze criteria voldoet en klik op Versies vergelijken. Dit opent de huidige en de vorige versie van dat document.
Je kunt de versies die je wilt vergelijken wijzigen door dit bovenaan de documenten te kiezen.
Scrollen door een meerpagina-document of inzoomen op het document gebeurt gelijktijdig voor beide versies, zodat je altijd de juiste informatie kunt vergelijken.
Als je verschillende delen in de versies wilt vergelijken, schakel dan de vergrendeling onderaan uit om beide versies niet te synchroniseren. Je kunt dan onafhankelijk door de versies navigeren. Schakel de vergrendeling opnieuw in om de versies weer te synchroniseren.
Vergelijk twee versies van een tekening
Als het project beschikt over Dalux Box Pro, is het mogelijk om twee versies van dezelfde tekening binnen Dalux met elkaar te vergelijken. Om dit te doen, open een tekening met meer dan één geüploadde versie.

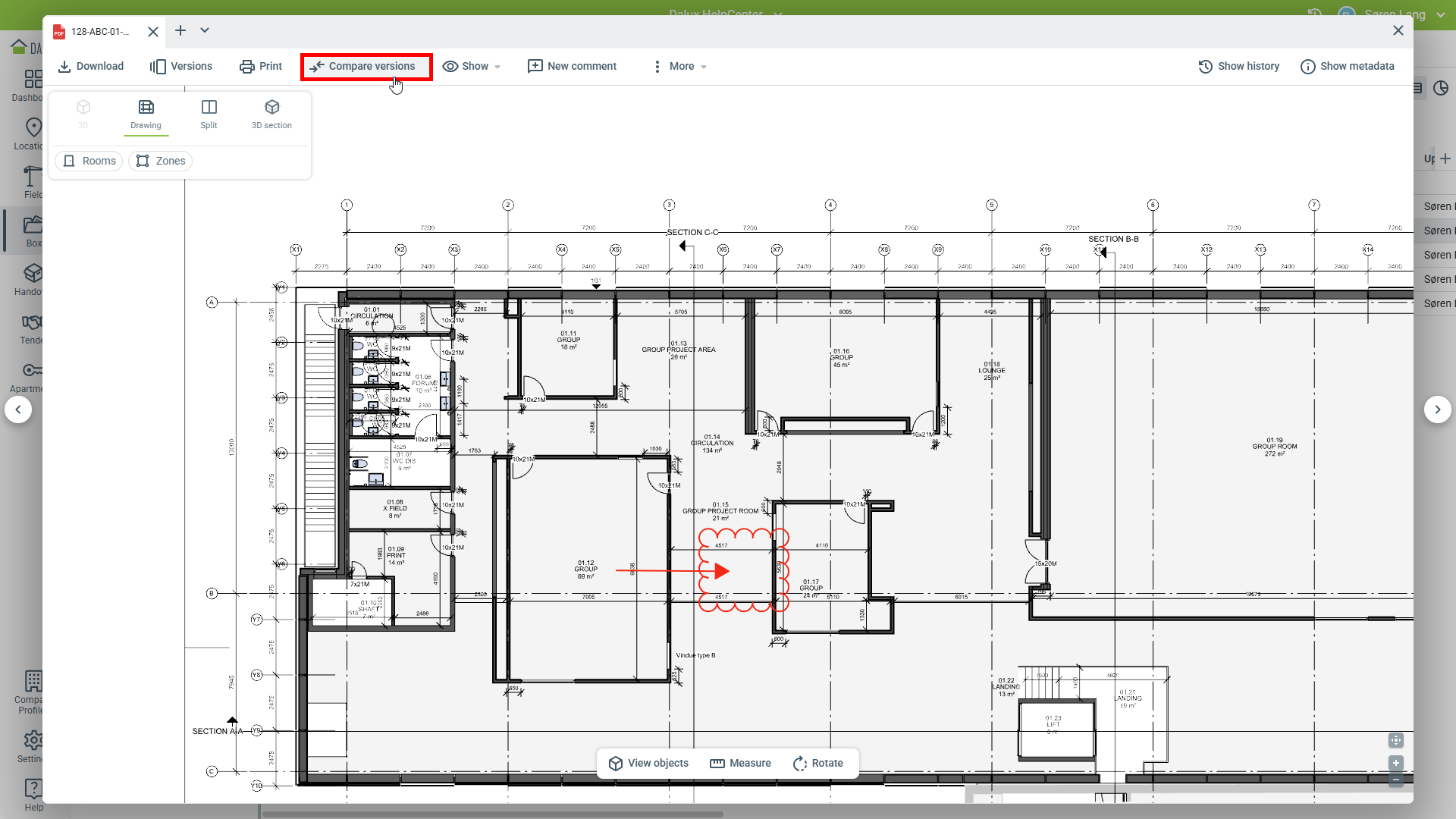

Klik vervolgens op Versies vergelijken.

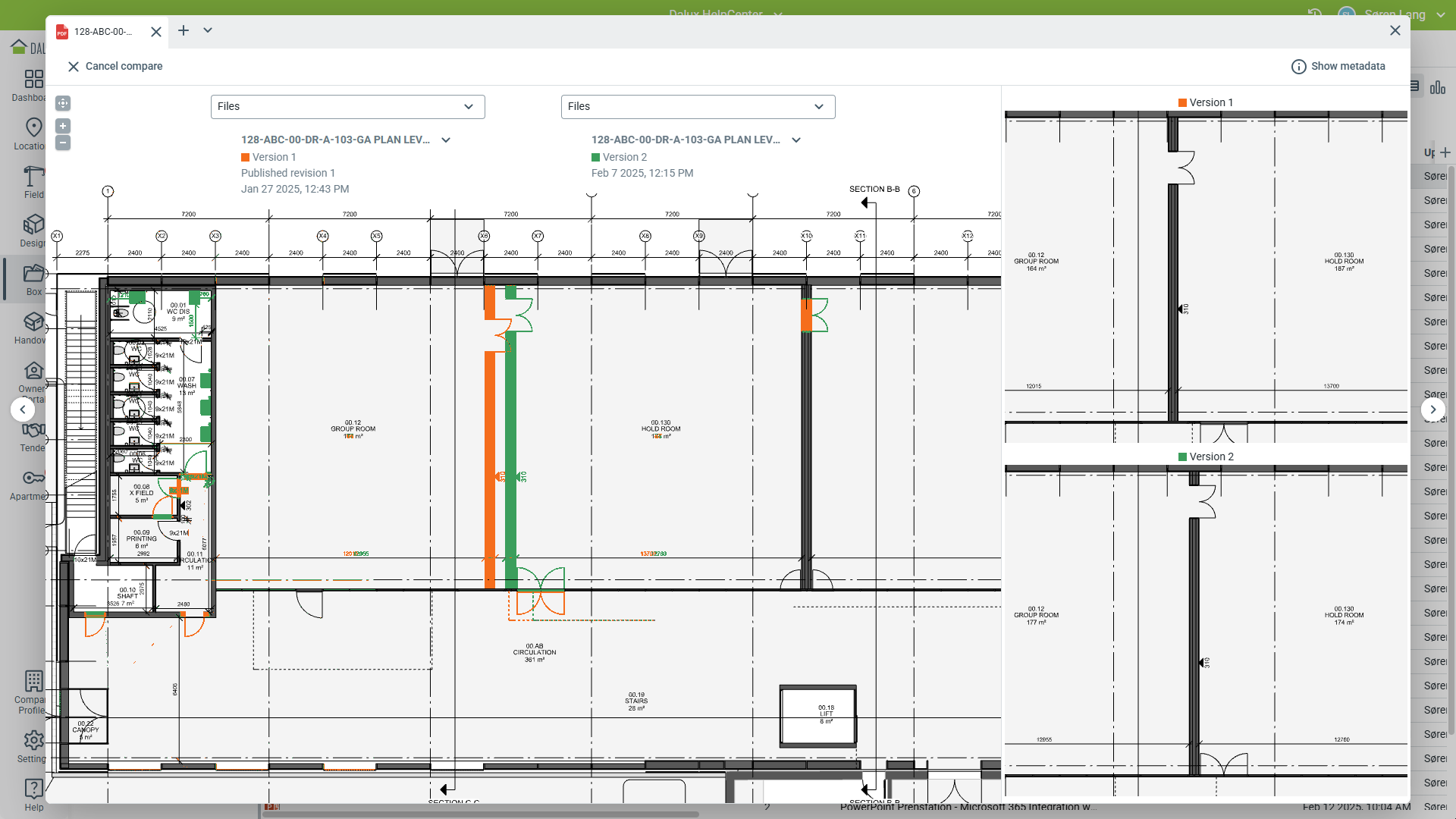

Dalux opent standaard de laatste twee versies en vergelijkt ze. De nieuwste versie is groen en de vorige is oranje.
Wijzig de versie door op de keuzeknop naast elke versie te klikken.
Veranderingen tussen de versies zijn dan gemakkelijk te zien, met de toevoeging van oranje of groene lijnen. De kleuren vertegenwoordigen de geselecteerde versies van de tekening. Als er geen wijzigingen tussen versies zijn, is er geen verandering van kleur.
Tekeningen uitlijnen
Als de tekeningen niet uitgelijnd zijn, komt dit meestal doordat ze met verschillende PDF-instellingen zijn gemaakt.
U kunt ze handmatig uitlijnen; de uitlijning wordt niet op de tekening opgeslagen en moet de volgende keer dat u de tekeningen vergelijkt opnieuw worden uitgelijnd.

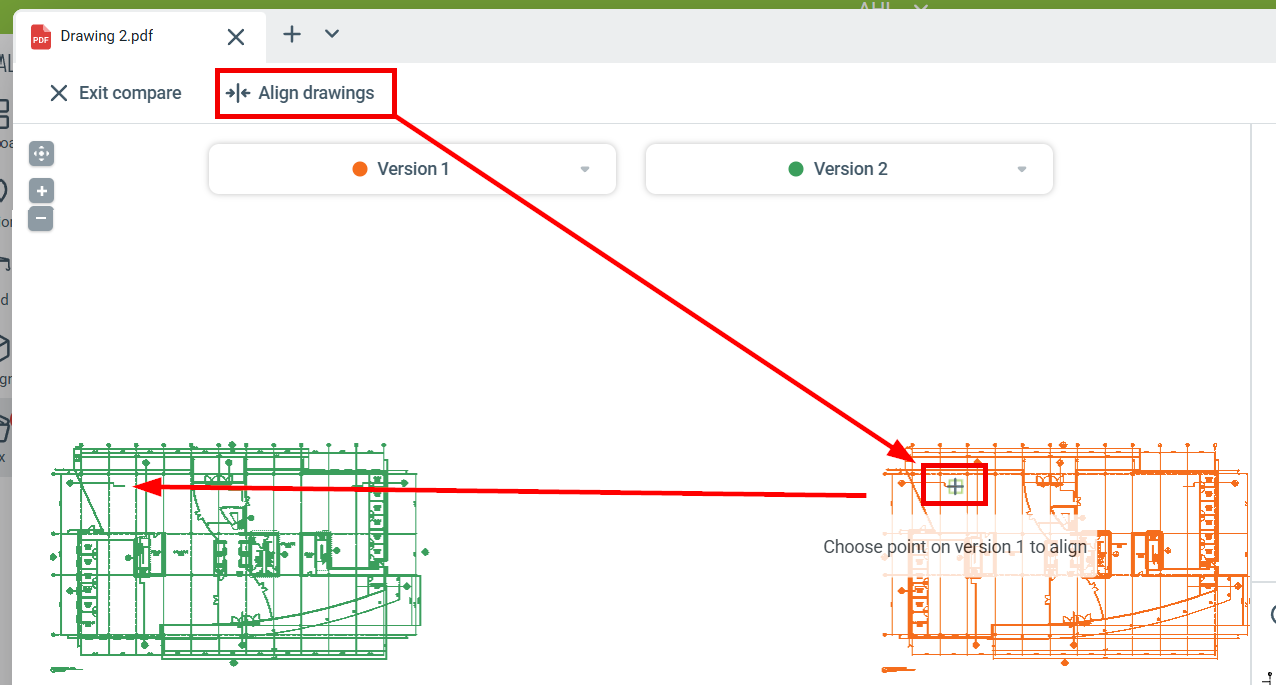

Klik op Tekeninguitlijning
'Selecteer een punt op de eerdere versie'
'Selecteer hetzelfde punt op de nieuwere versie'
Vergelijk modelversies in de Dalux Desktop-app
Technische informatie
Om je 3D-modellen te vergelijken, moet je de Dalux Desktop-applicatie op je computer gebruiken. Modellen vergelijken is niet mogelijk via de webbrowser. Je kunt hier meer lezen over hoe je de applicatie downloadt: Het downloaden van de Dalux desktop-app
Lees meer
Als je meer wilt leren over het vergelijken van modellen in Design, lees dan dit artikel: Hoe Design te gebruiken.
Of zoek het gebouw in
Instellingen
Locaties

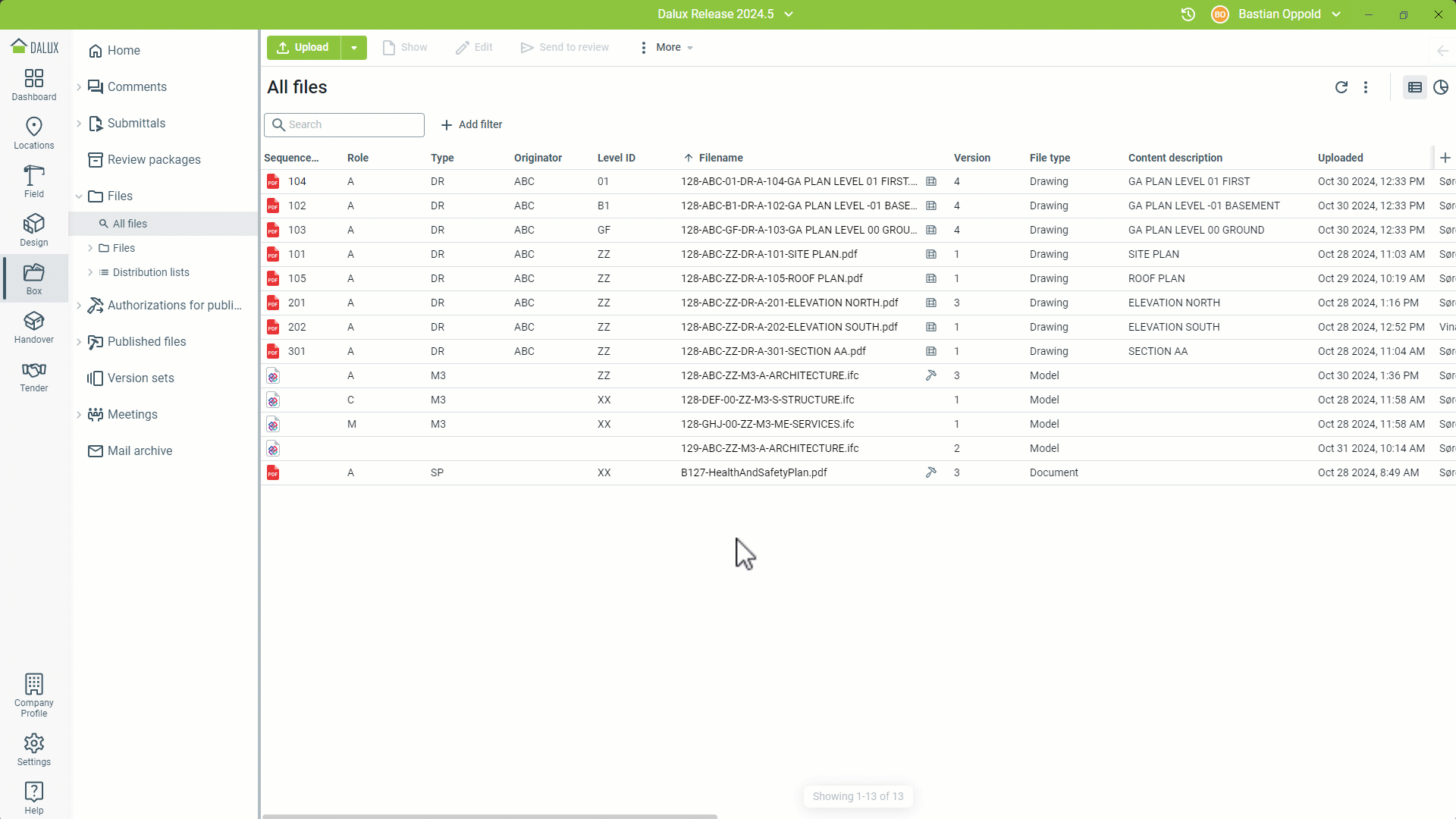

Gebouwen of zoek de gebouwbestanden in
Box.
Je kunt alleen modellen vergelijken met twee of meer versies.

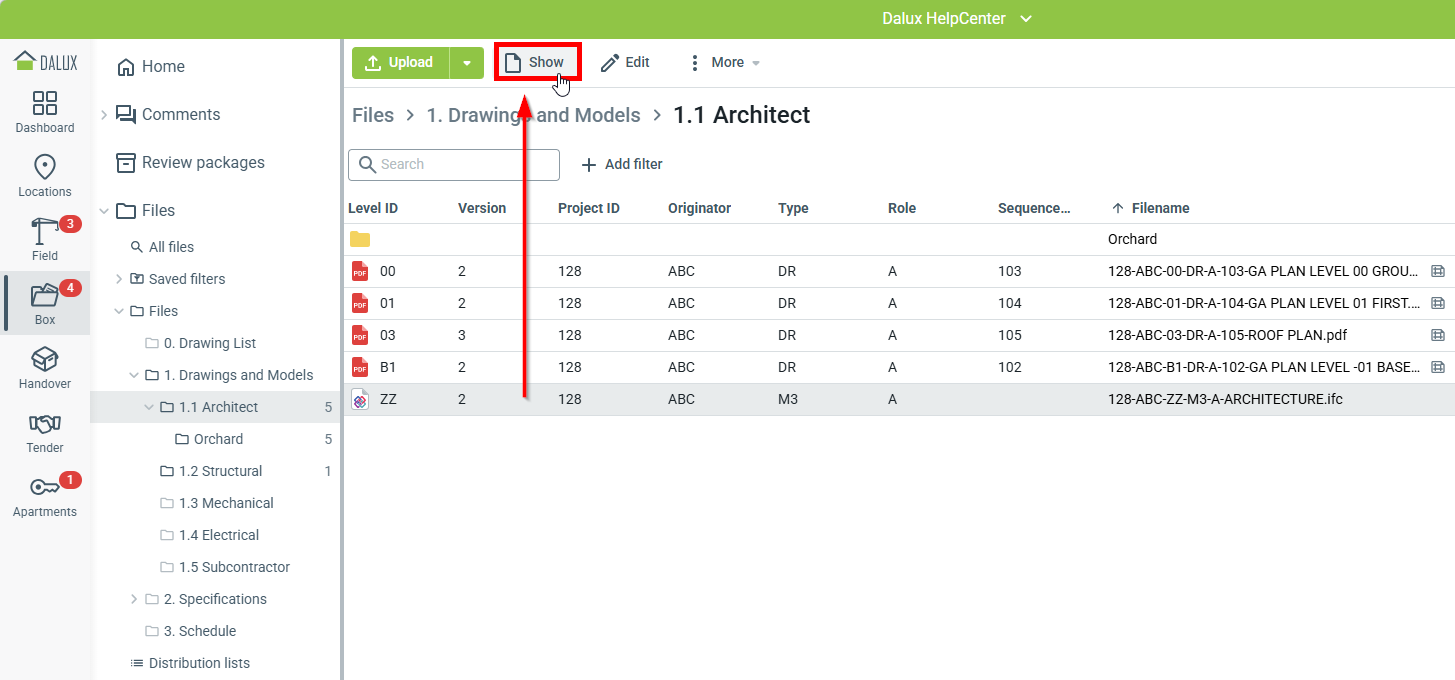

Selecteer het model dat je wilt vergelijken en klik vervolgens op Tonen.
Dit opent het model, en je kunt dan klikken op Versies vergelijken.

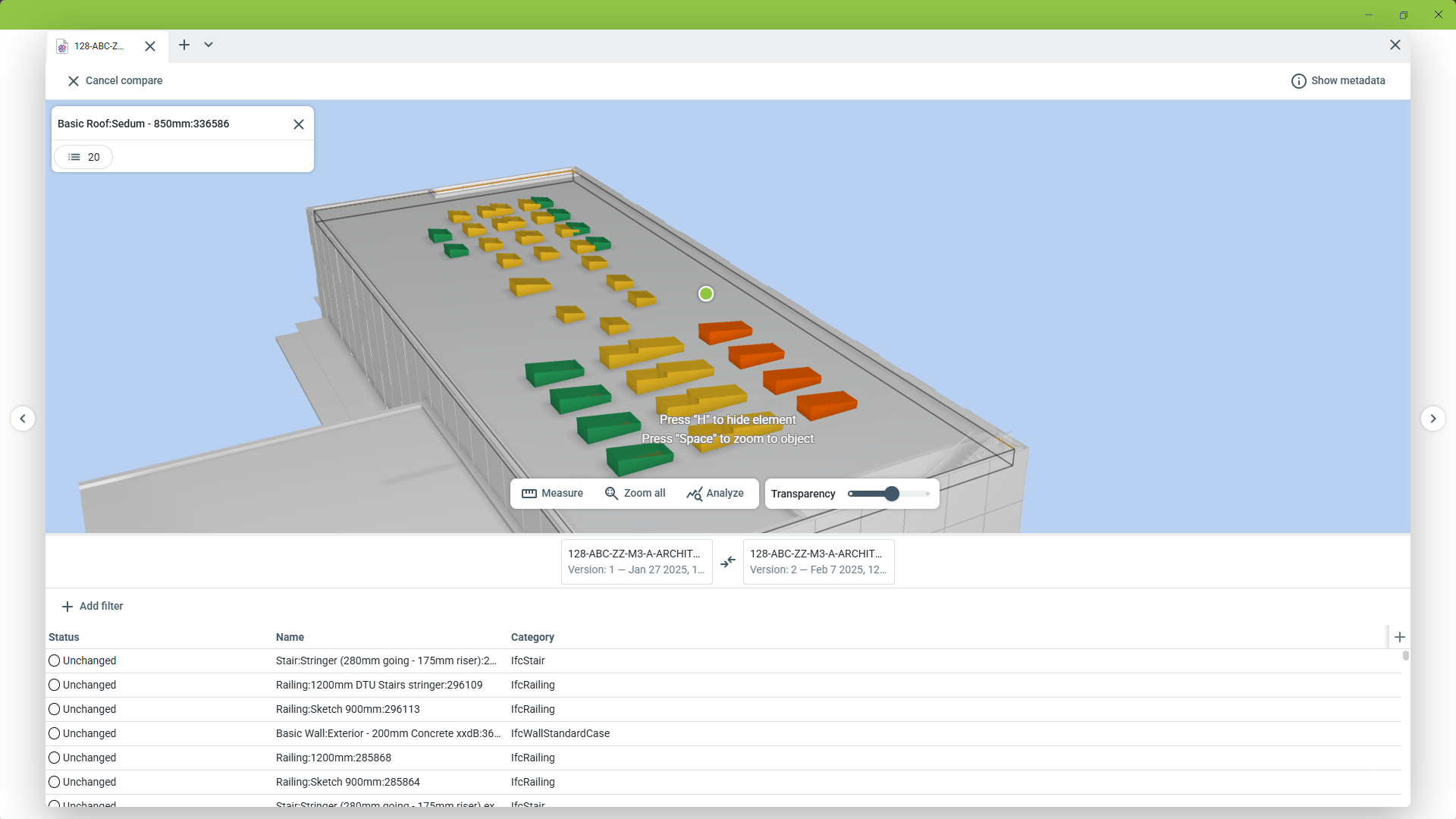

Nu kun je de verschillende versies van de modellen vergelijken. Onderaan het venster kun je wijzigen welke versies je wilt vergelijken.

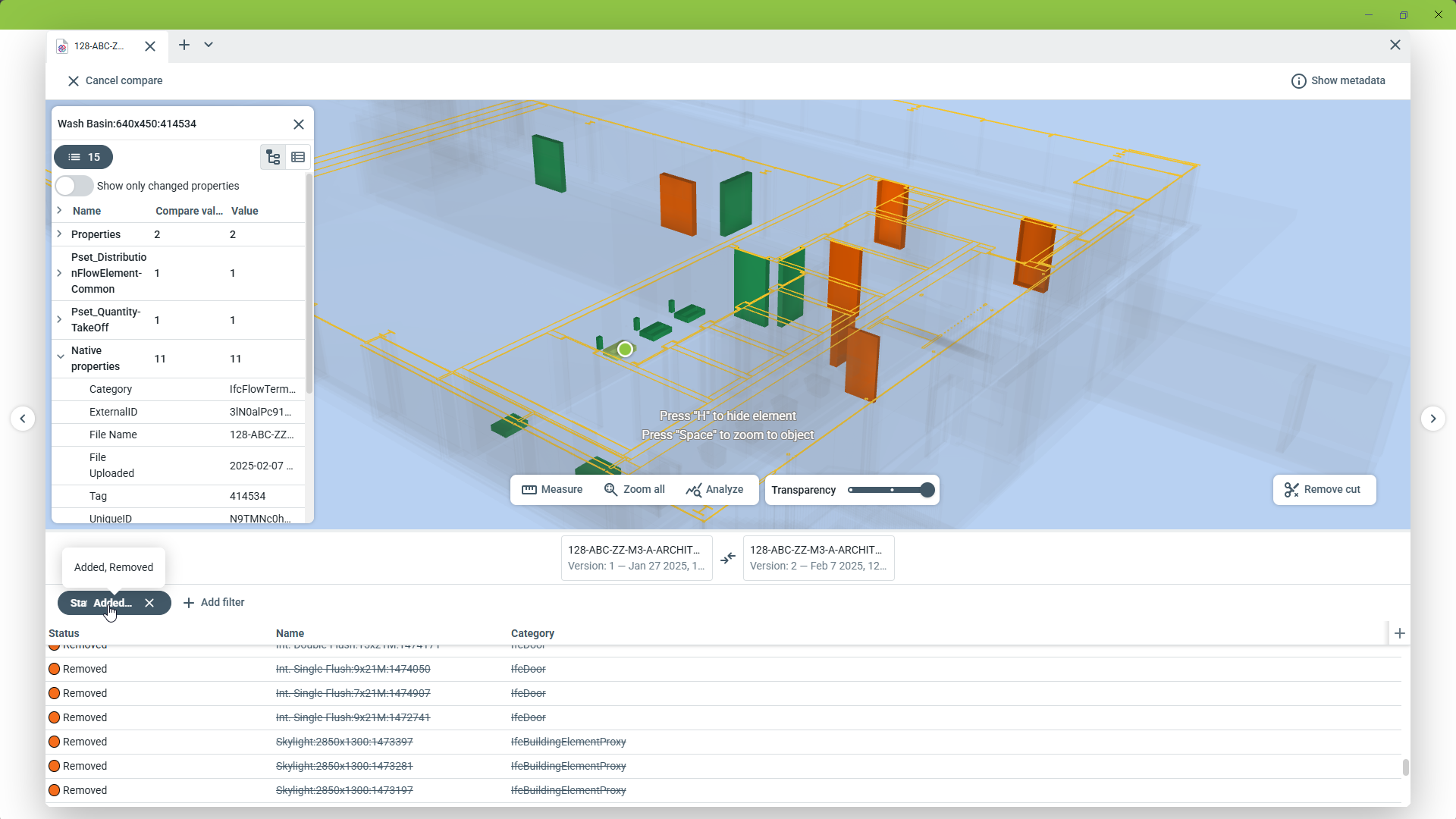

Je kunt de lijstweergave onderaan gebruiken om filters te maken, of op objecten klikken om te zien welke eigenschappen zijn gewijzigd.
