Šiame straipsnyje aprašoma, kaip rangovas gali užpildyti reikiamus duomenis apie skirtingą turtą/produktus, naudojamus statybų projekte. Šių duomenų pristatymas paprastai yra perdavimo proceso dalis.
Perdavimas naudojamas rinkti, rūšiuoti ir valdyti informaciją apie pastatą ir jo sistemas vienoje platformoje. Vėliau tai galima eksportuoti į Dalux FM arba išorines sistemas.
Kaip naudoti Handover turto perdavimui
Kuo skiriasi turtas ir produktas Perdavimo sistemoje?
Turtas yra aukščiausia kategorija skirtingų elementų pastate, kartais vadinamų pastato dalimi. Tai gali būti tokie elementai kaip langų sistemos, sienos, dūmų signalizacijos, elektros sistemos ir kt.
Kiekvienam turtui yra pridedamas konkretus produktas.
Pavyzdžiui, turtas gali būti "stoglangis", o produktas – tai produkto pavadinimas iš konkretaus stoglangių gamintojo, naudojamo projekte.
- Produktas gali būti sukurtas iš turto arba atskirai
- Vienas produktas gali būti naudojamas skirtingiems turtams
- Tik vienas produktas gali būti susietas su specifiniu turtu
Turto kūrimas ir valdymas Perdavimo sistemoje

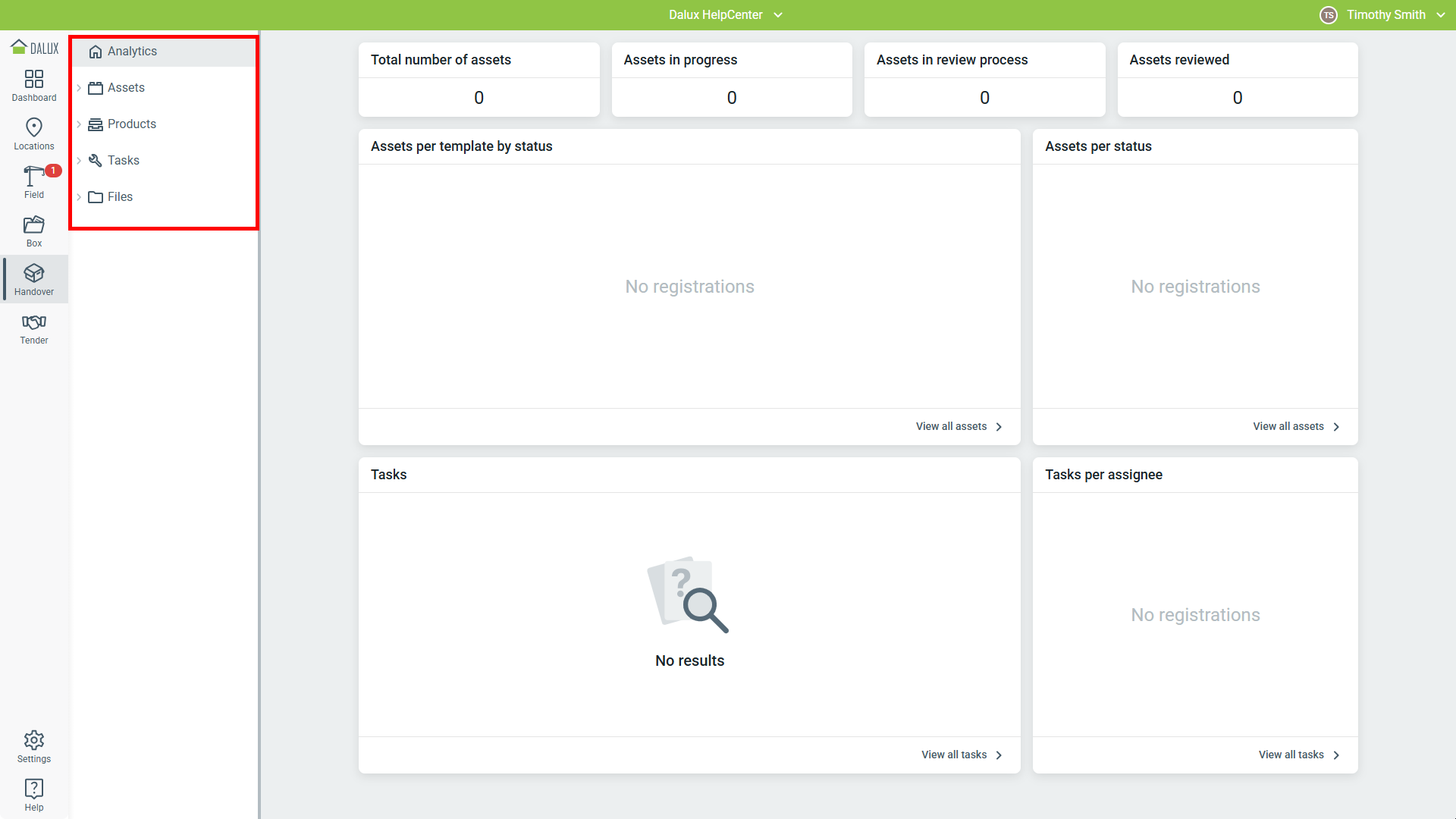

Pradėkite eidami į Handover modulį. Handover modulyje galite matyti
-
Turtas
-
Produktai
-
Užduotys
-
Failai

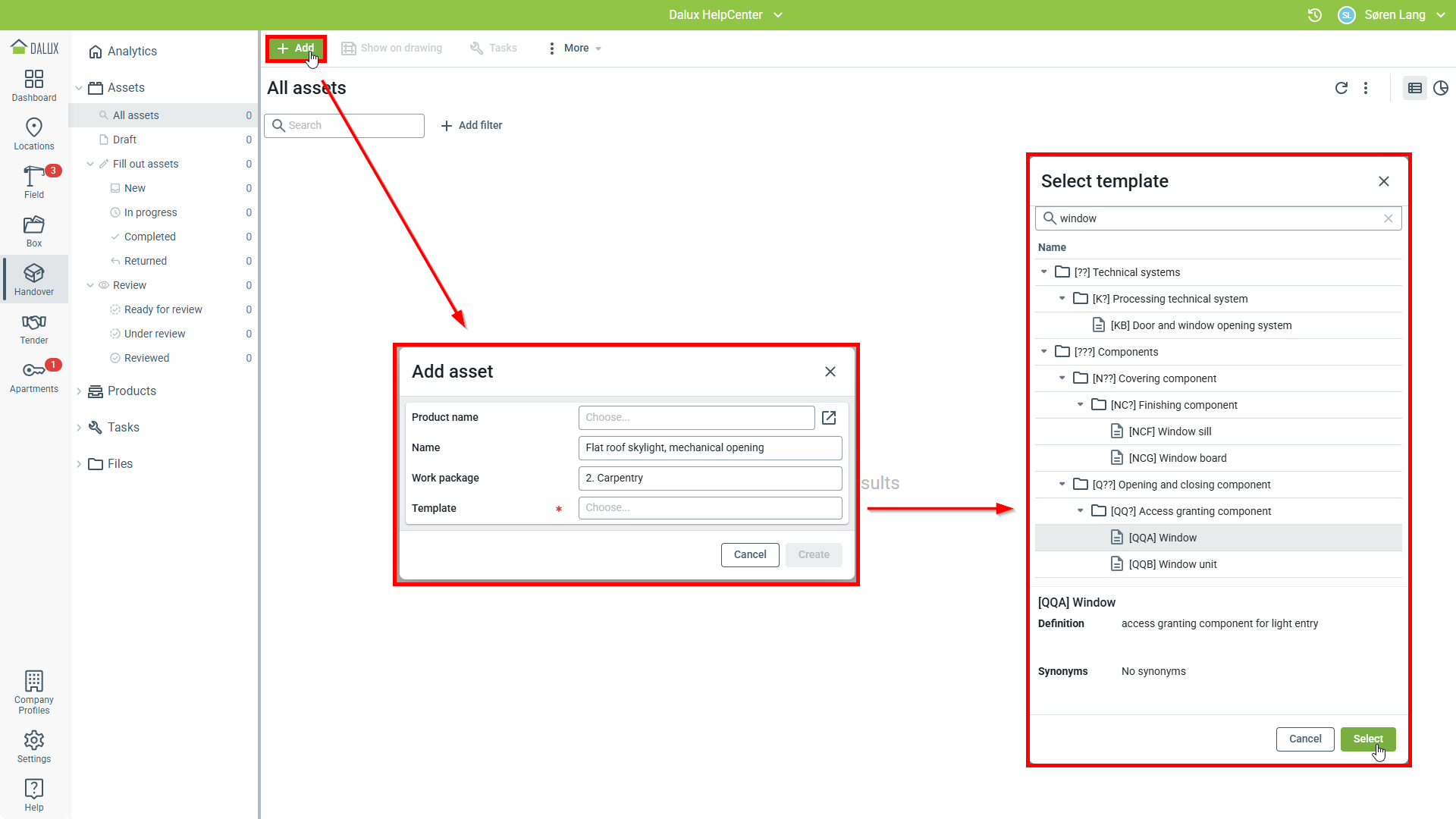

Norėdami sukurti naują turtą, eikite į: Turtas
Visas turtas
Pridėti.
Turtas gali būti sukurtas nepasirinkus produkto, jį galima pridėti vėliau.
Pradėkite nuo turto pavadinimo ir tada pasirinkite šabloną. Turimą šabloną nustato projektas arba perdavimo administratorius.
Jei ieškote ko nors konkretaus, galite ieškoti šablonų, kad greitai rastumėte tai, ko jums reikia.
Užbaikite spustelėję 'Sukurti'.

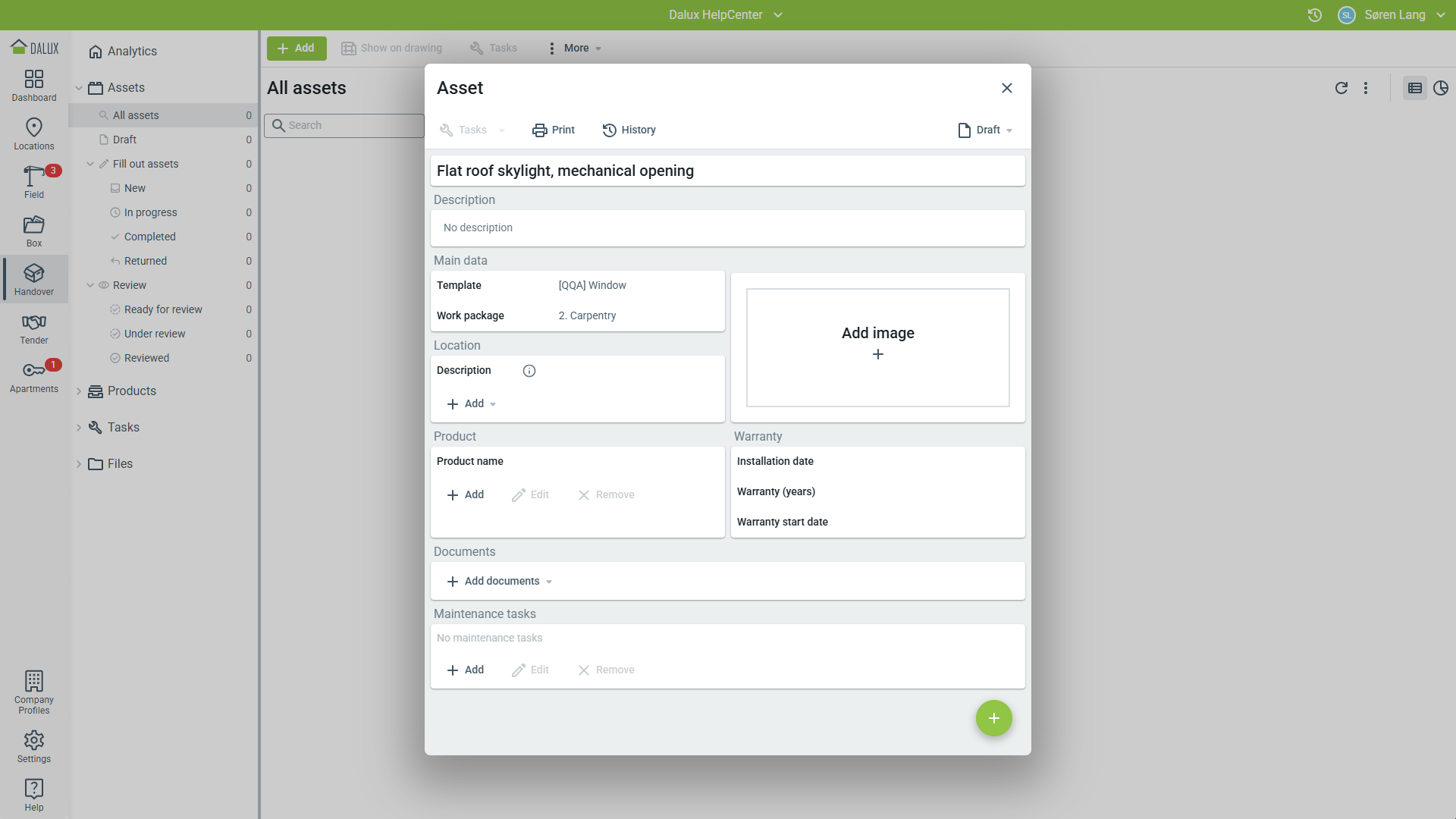

Paspaudus 'Sukurti' atsiras naujas langas. Tai naujai sukurtas turtas kuriame galima užpildyti įvairius duomenis. Tai detaliai aprašyta žemiau.
Turto vietos nustatymas
Kai turtas sukurtas, vieta gali būti nustatyta 2D arba 3D. Taip pat galima pasirinkti, ar turtas yra vienoje vietoje, ar keliose vietose.

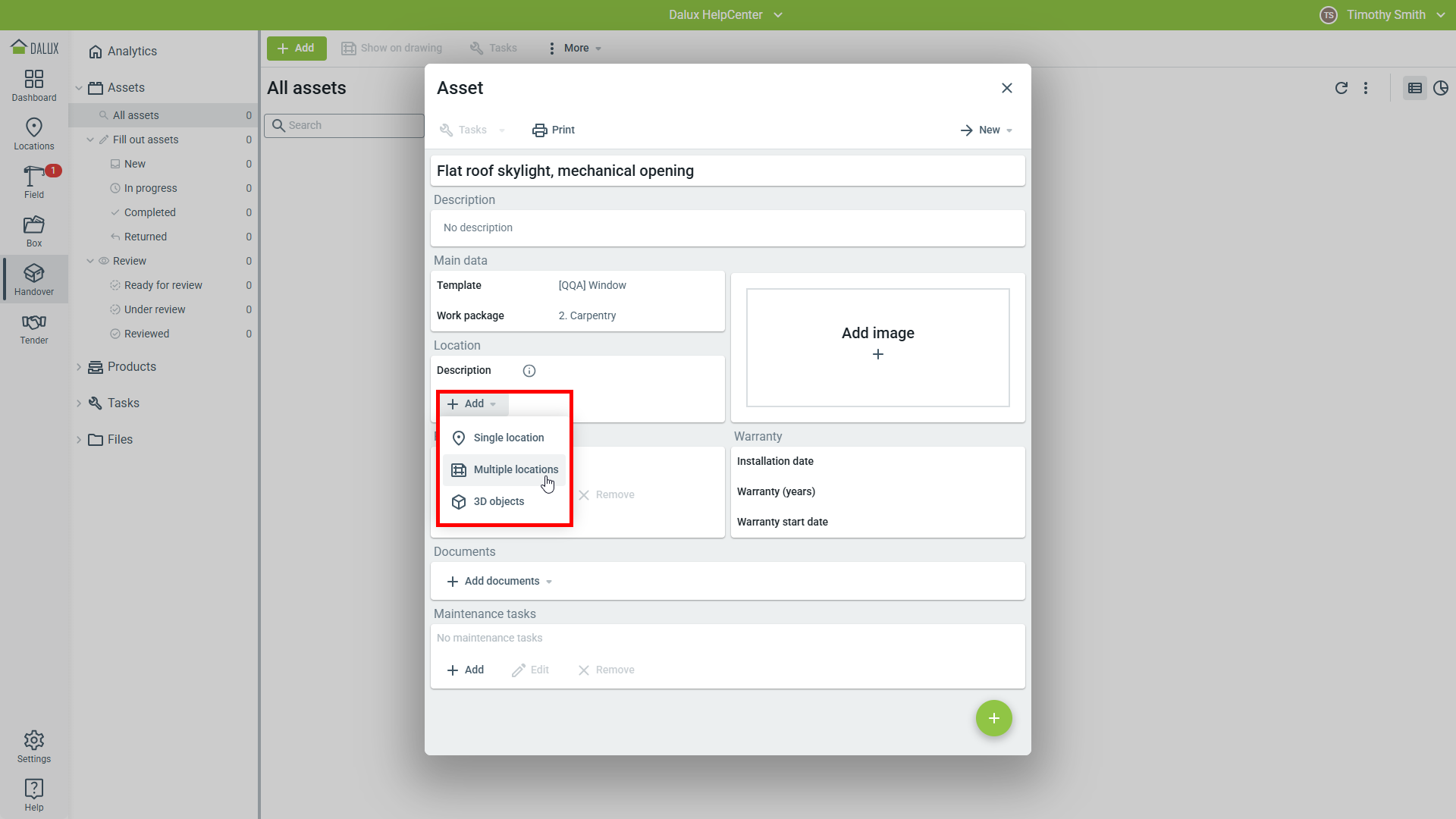

Paspauskite Pridėti po Vieta ir pasirinkite variantą. Šiuo atveju turtas turi kelias vietas.

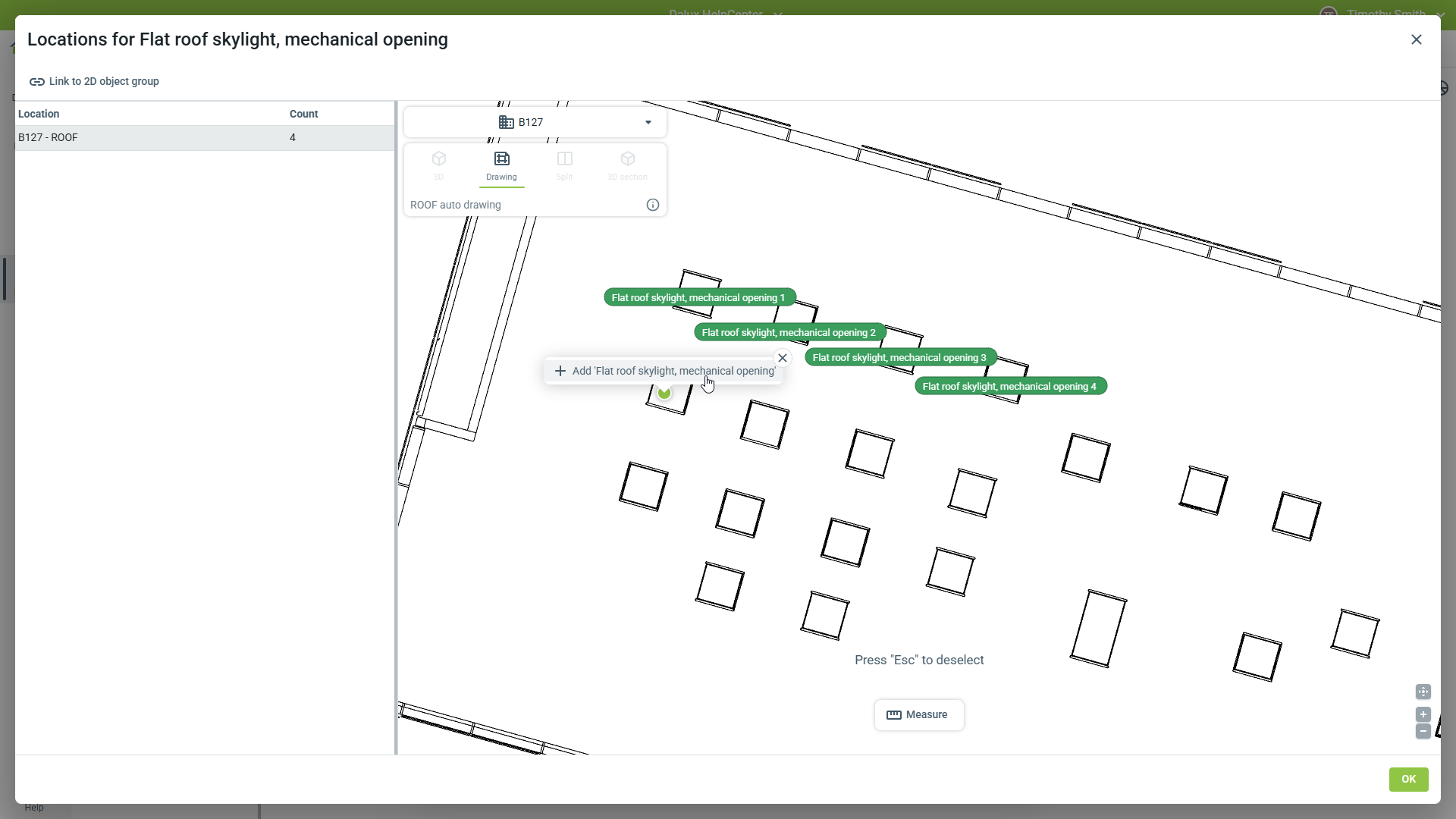

Tai atidaro naują langą. Iš čia pasirinkite atitinkamą vietą. Šiuo atveju pasirinktas stogo lygio plano brėžinys. Dabar galima spustelėti kelias vietas brėžinyje, kad pažymėtumėte turto vietą.

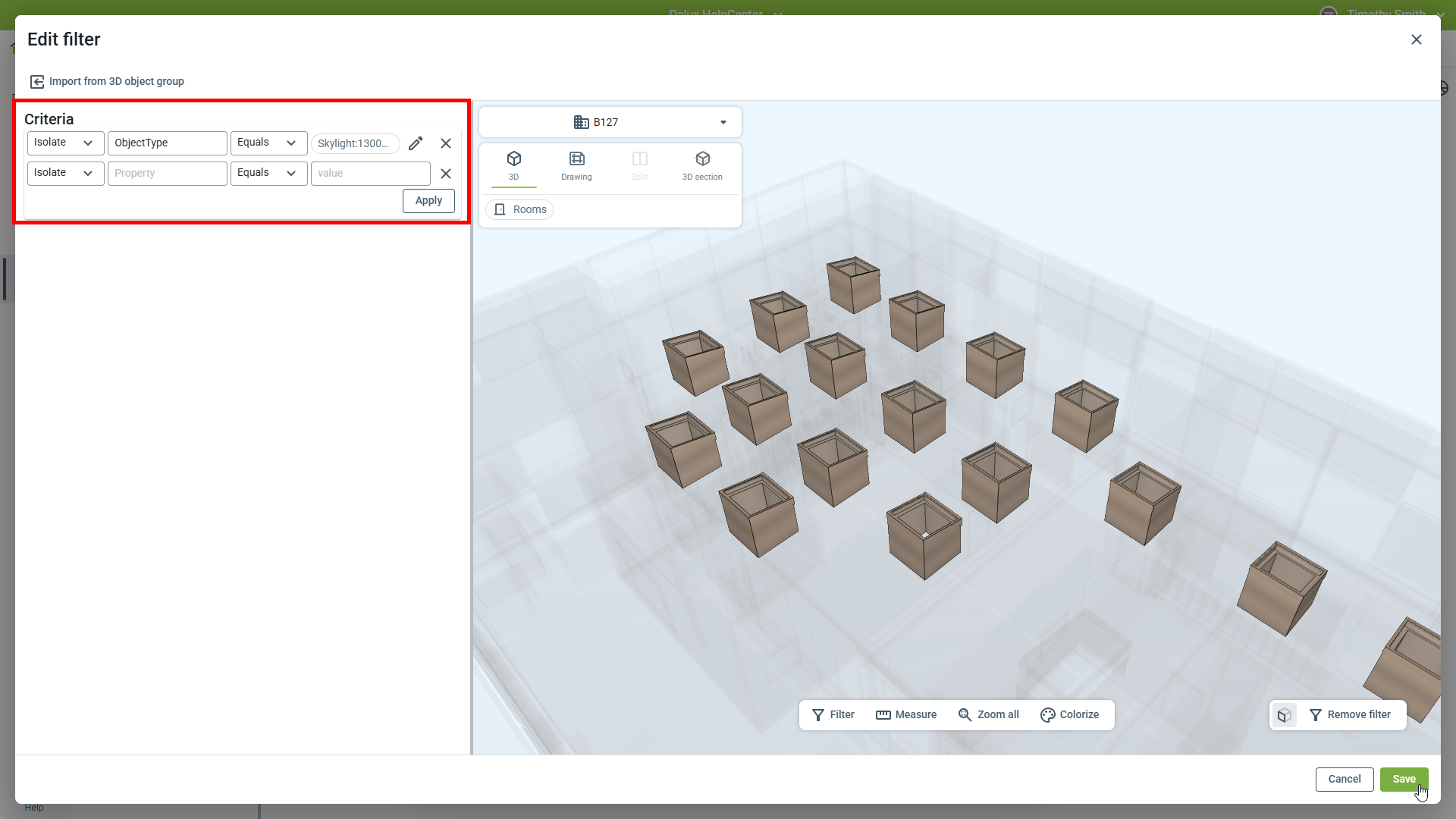

Alternatyviai, turtas gali būti susietas su 3D objektais, sukuriant filtrus 3D. Čia sukurtas filtras padeda rasti visus stoglangius 3D modelyje.
Turto vieta susieta su 3D objektais iš filtro, kai spustelėsite 'Išsaugoti'.
Produkto kūrimas turtui
Jei produktai jau buvo sukurti, jie gali būti pridedami turtui.

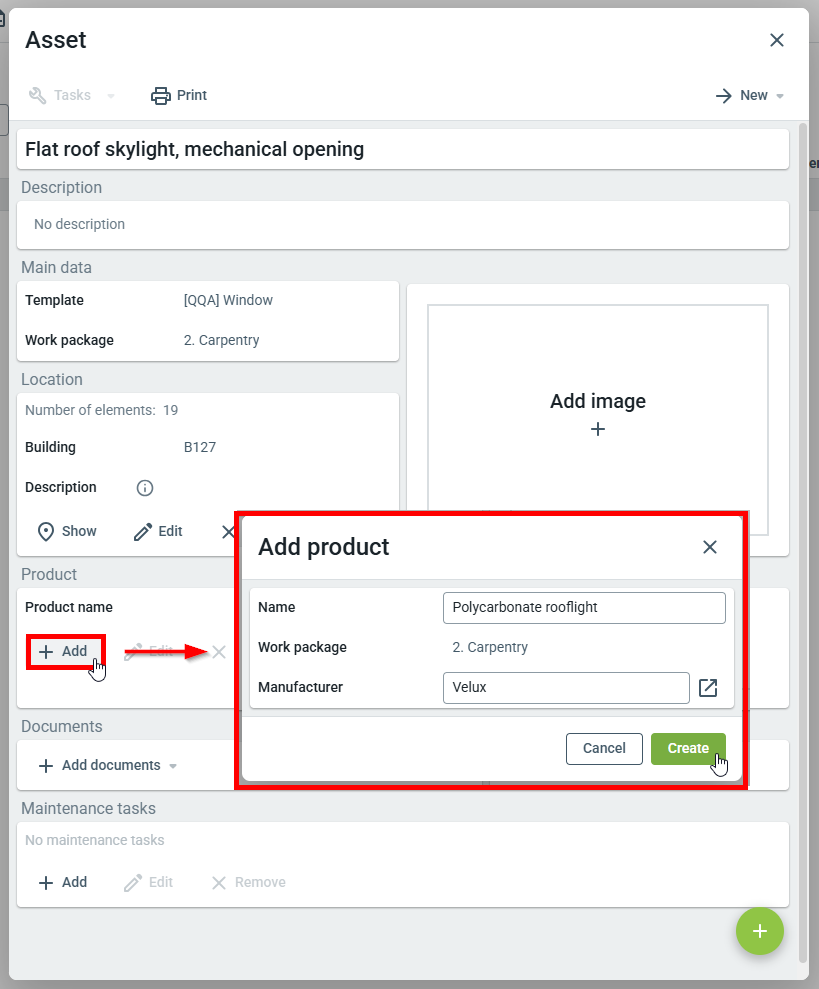

Nauji produktai taip pat gali būti sukurti spustelėjus Pridėti po 'Produktas'. Atsiras naujas langas, kuriame galima pasirinkti produkto pavadinimą ir gamintoją.

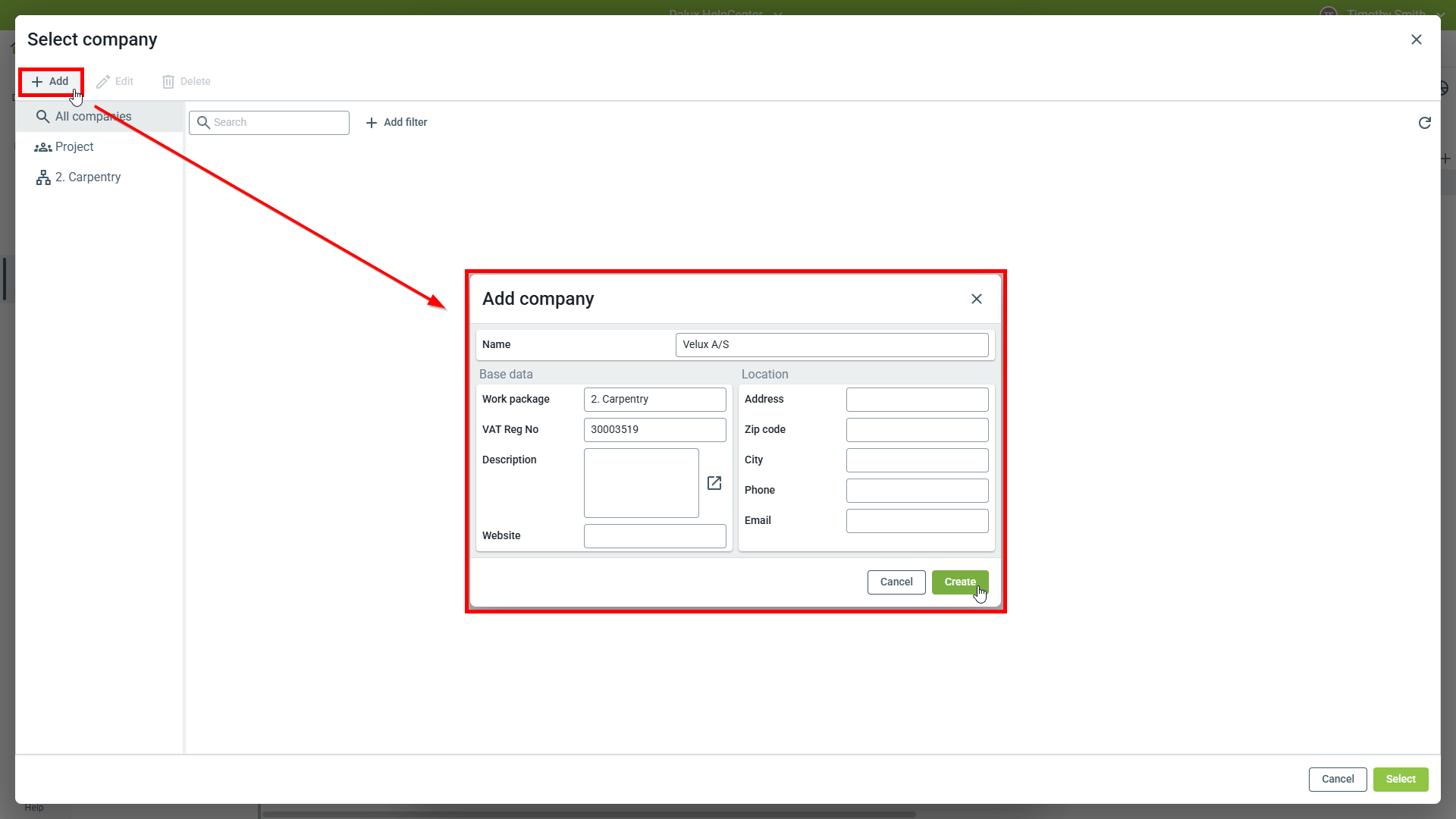

Jei dar nėra sukurtų gamintojų, spustelėkite šalia 'Gamintojas' esančią piktogramą, kad pridėtumėte naują įmonę.
Paspauskite Pridėti ir užpildykite įmonės duomenis.
Kai baigsite, pasirinkite įmonę ir spauskite 'Pasirinkti', kad pridėtumėte ją prie produkto.
Langas 'Pridėti produktą' bus atidarytas dar kartą. Paspauskite 'Sukurti', kad sukurtumėte produktą.

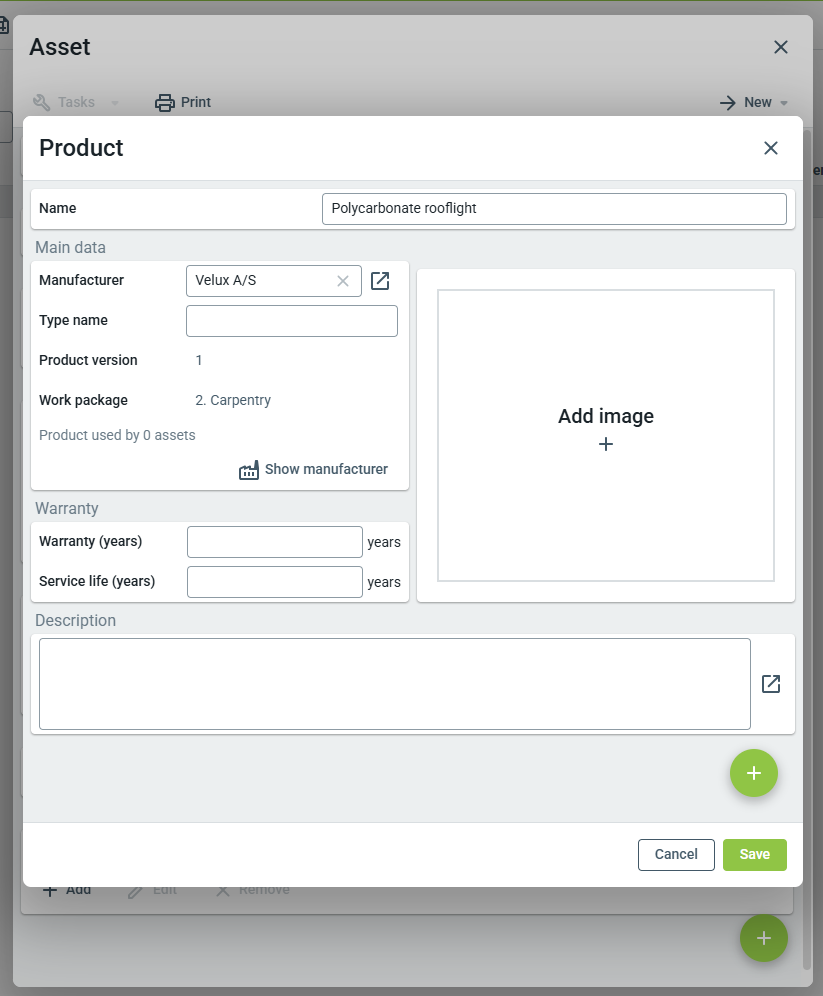

Kai baigsite aukščiau, atsidarys produkto langas ir informacija gali būti užpildyta.
Dokumentai, tokie kaip montavimo instrukcijos, priežiūros instrukcijos, garantijos, valymo vadovai ir pan., gali būti pridedami.
Taip pat galima pridėti priežiūros užduotis. Galima nustatyti priežiūros intervalus ir tipus, įskaitant, ar tai yra privaloma ar reikalaujama garantijai.

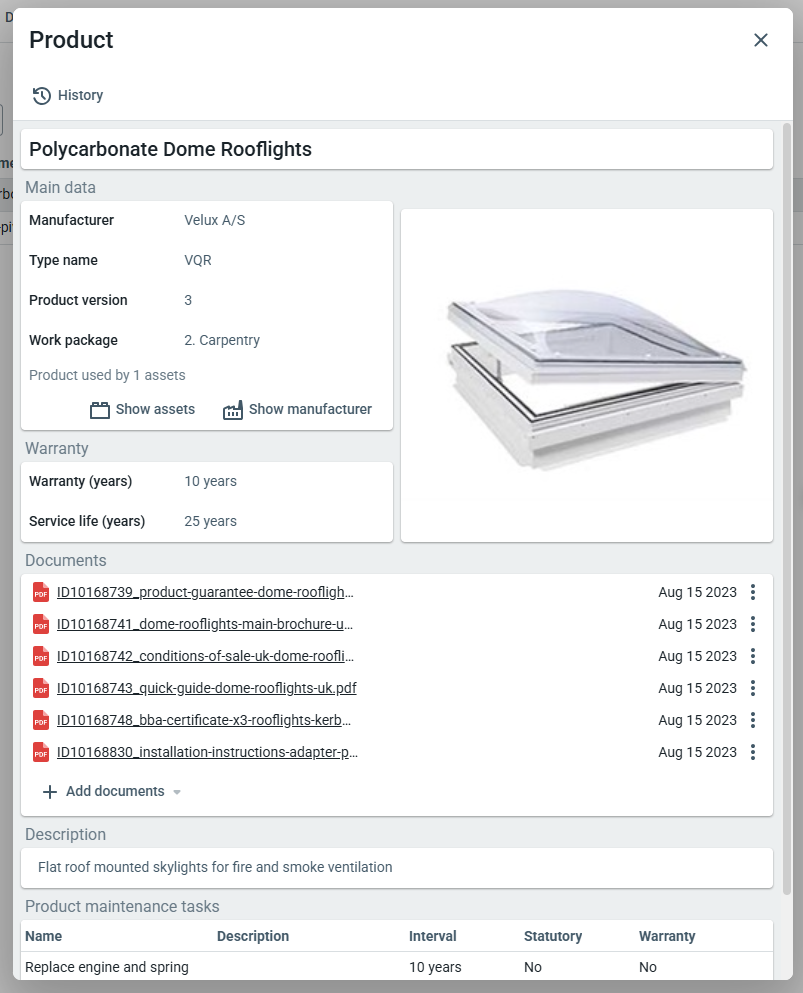

Užpildytas produktas gali atrodyti taip:
Kai baigsite su produktu, spustelėkite 'Išsaugoti'. Jei reikia, produktas gali būti redaguojamas vėliau.
Grįžus į turto langą, gali būti užpildyti paskutiniai duomenys.

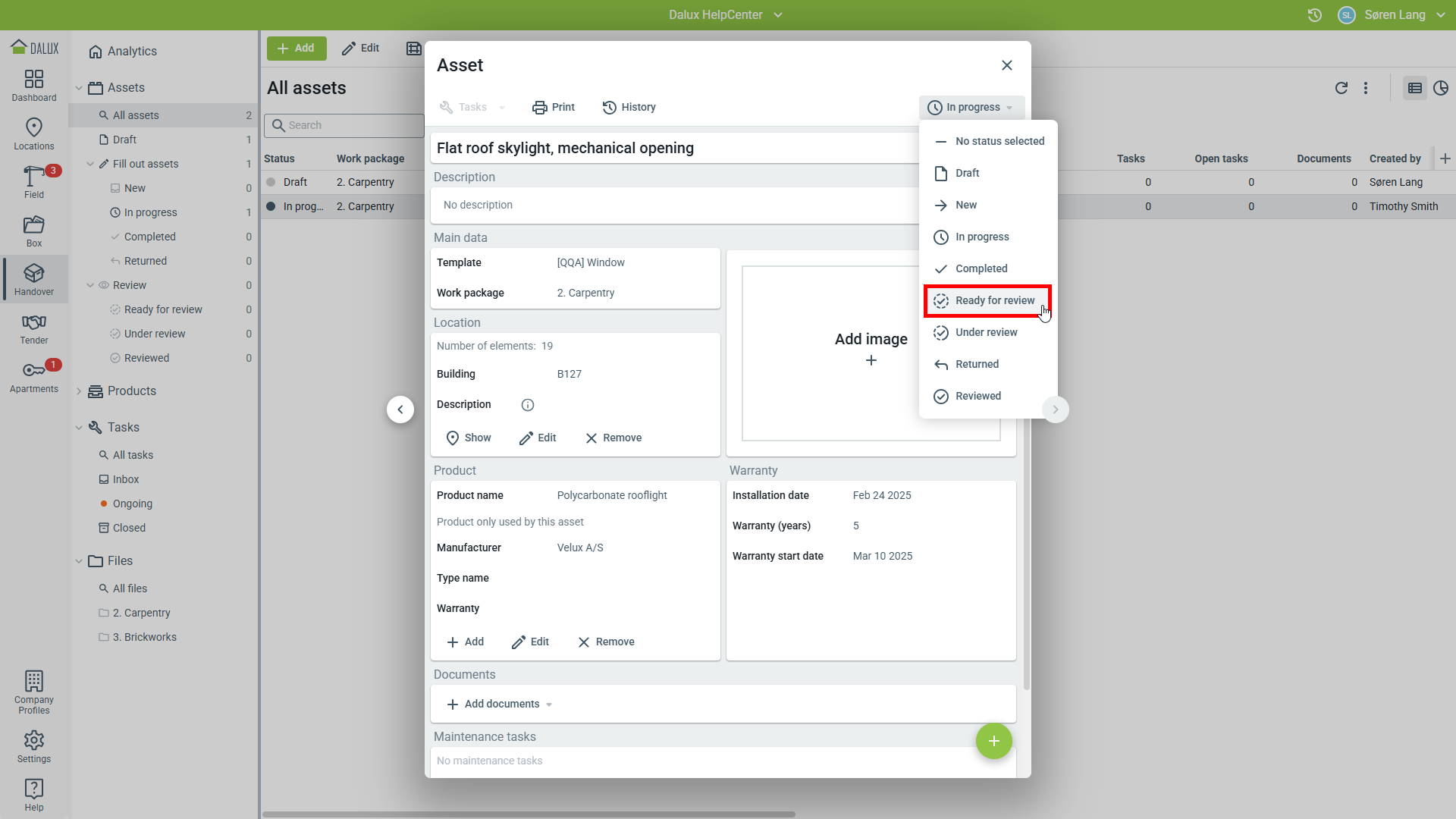

Jei projektas tai leidžia, turto statusas gali būti keičiamas viršutiniame dešiniajame kampe. Pasirinkus statusą, turtas bus automatiškai išsaugotas.
Čia pasirinkta Parengta peržiūrai, ir turtas bus išsiųstas atsakingam peržiūrėtojui.

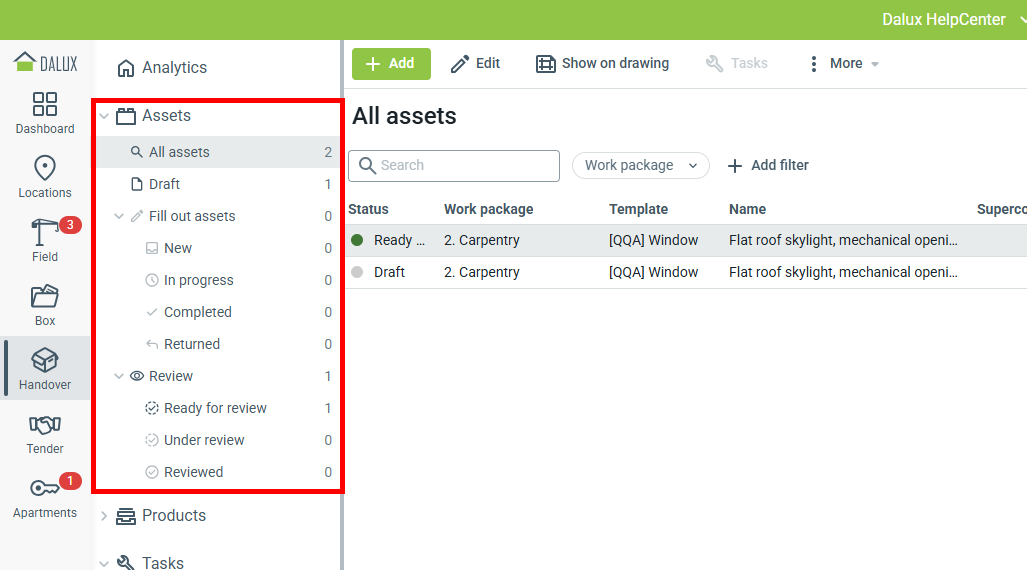

Sukurti turtai ir produktai gali būti rasti Handover modulyje, ir galima matyti turto statusą.
Produktų kūrimas Perdavimo sistemoje
Produktai taip pat gali būti sukurti už turto ribų.

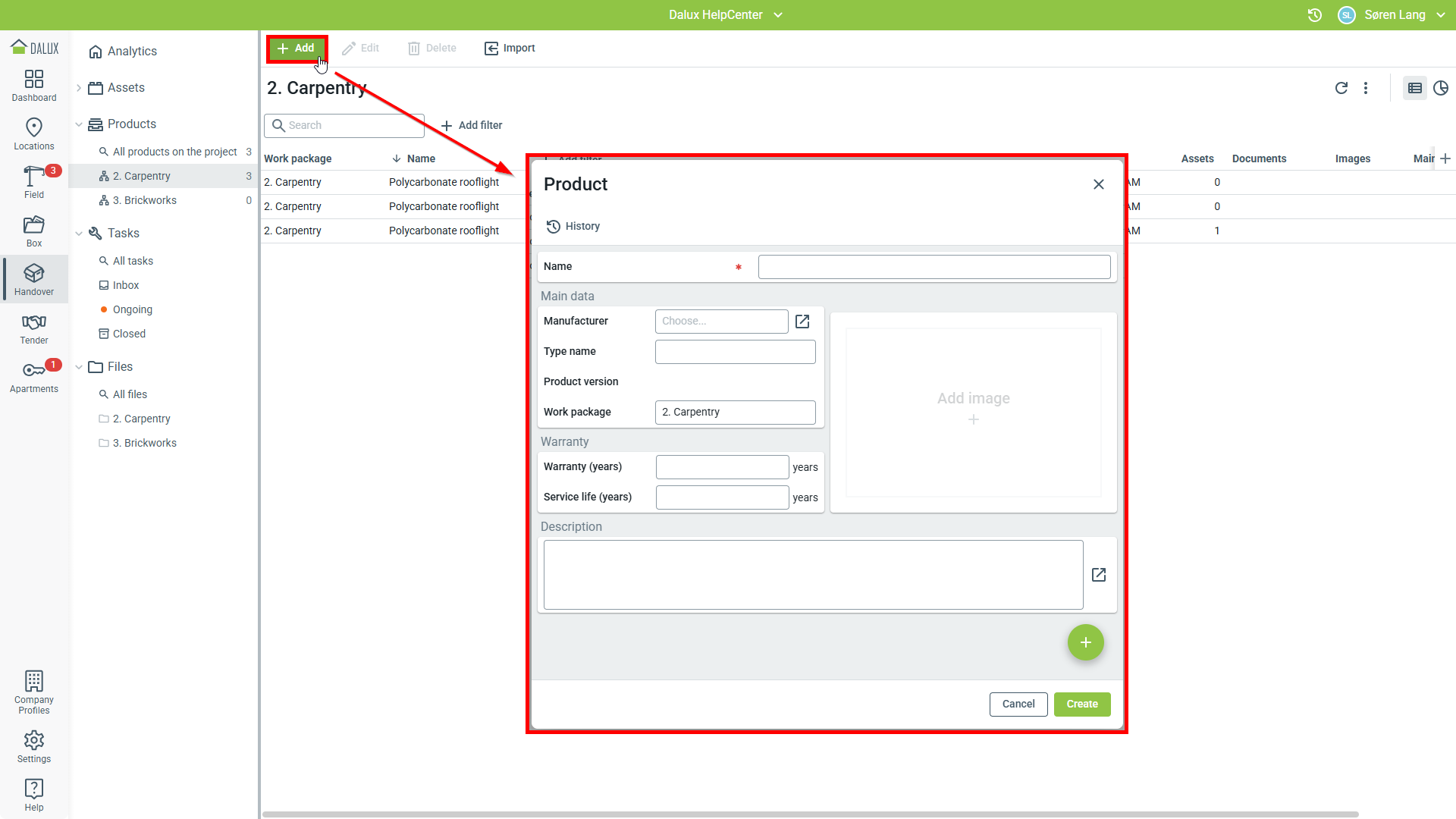

Norėdami sukurti produktus, eikite į: Handover
Produktai
Pridėti.
Atkreipkite dėmesį, kad tam tikra informacija gali būti pridedama tik išsaugojus produktą.
Užpildykite duomenis ir spauskite 'Sukurti'.

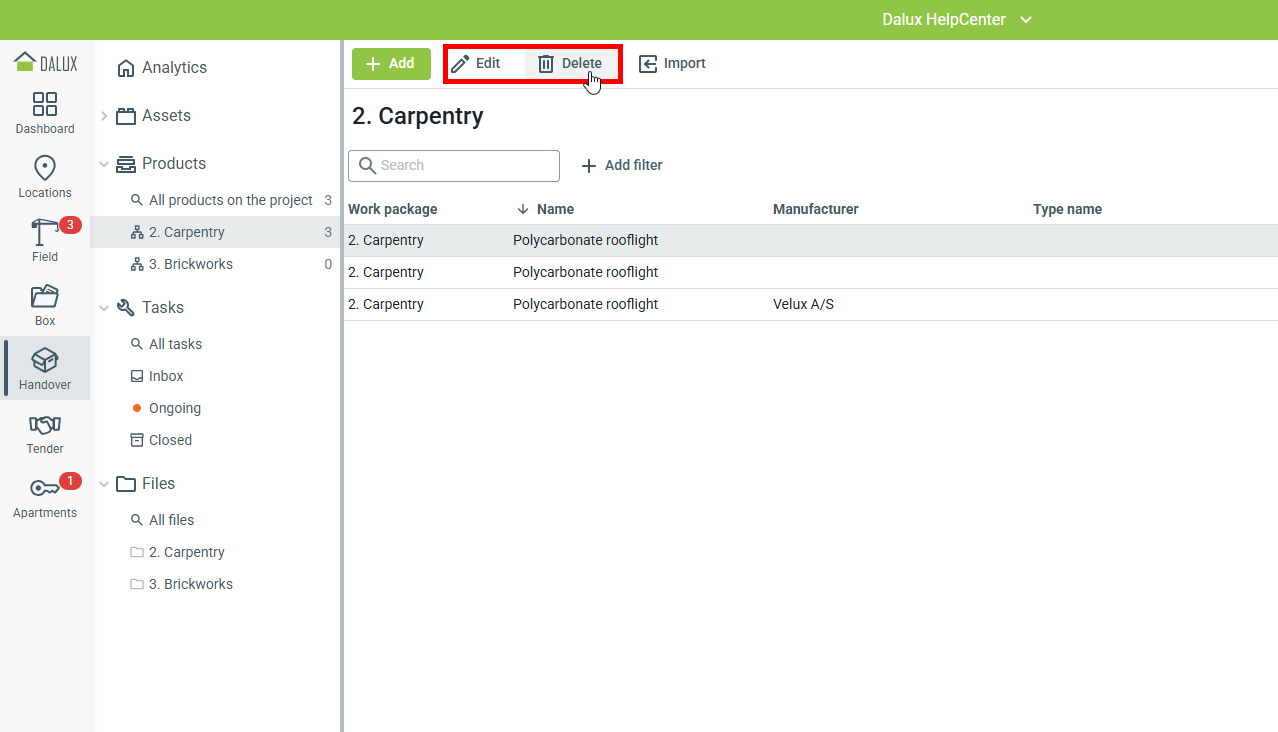

Norėdami redaguoti arba pašalinti produktą, pažymėkite jį sąrašo rodinyje ir spustelėkite Redaguoti arba
Panaikinti iš viršutinio meniu.
Reaguoti į užduotis, siunčiamas iš peržiūros vadovo
Turtas gali būti peržiūrėtas ir gali būti teikiamas grįžtamasis ryšys naudojant užduotis.
Užduotys Handover veikia taip pat kaip užduotys Field, bet yra Perdavimo modulyje ir visada susietos su turtu.

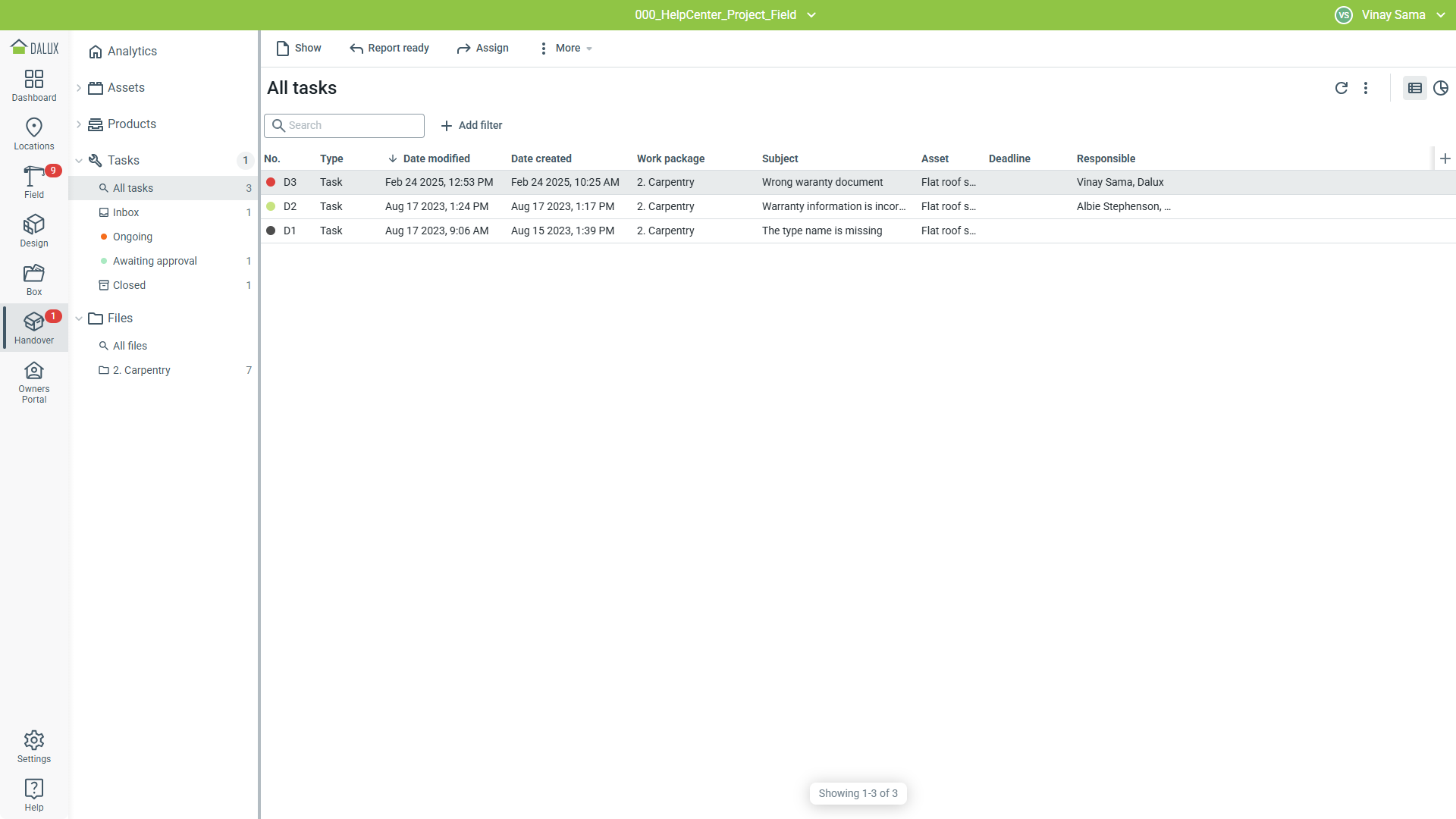

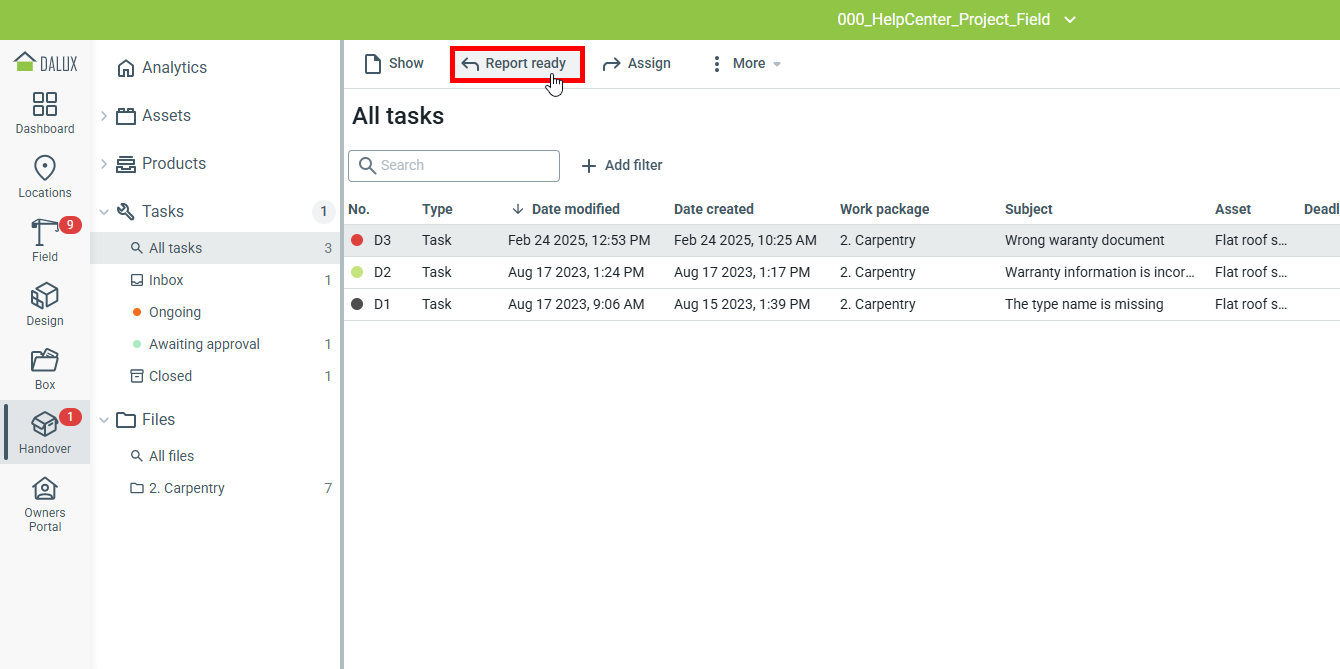

Perdavimo užduotis galima rasti Handover
Užduotys.

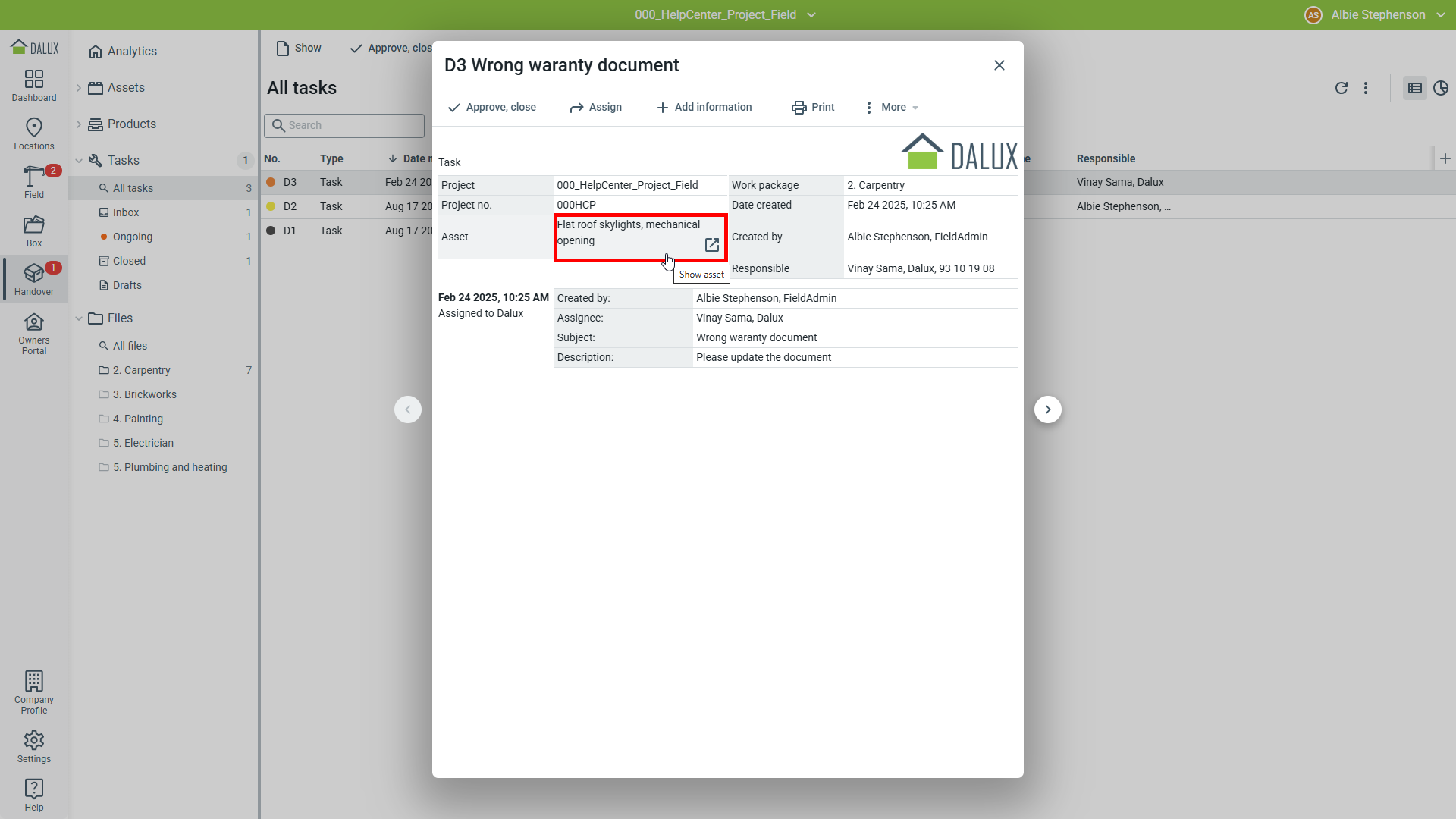

Užduotis turi nuorodą į susijusį turtą ir komunikacijos audito taką.
Turtas gali būti atidarytas tiesiogiai iš užduoties ir duomenys gali būti redaguojami. Kai baigsite, turto statusas gali būti pakeistas. Nepamirškite pažymėti užduoties kaip parengtos su Parengta, kad ji paliktų jūsų gautuosius ir praneštų peržiūros vadovui apie pakeitimą.
