Modelio patikros įrankis leidžia vartotojams nustatyti reikalavimus dėl neatitikimų ir paklaidų tarp objektų jų pastatų modeliuose, nesulaukiant atsiliepimų iš kitos šalies. Vartotojai, turintys prieigą, gali savarankiškai įvertinti modelius naudodami šią funkciją.
Šis įrankis leidžia analizuoti, ar objektai atitinka projekto neatitikimų ir paklaidų reikalavimus, taikant šiuos reikalavimus modelyje Dalux ir akimirksniu suteikiant vartotojams informaciją, kurios jiems reikia, kad jie galėtų:
- Atlikti reikalingus keitimus modeliavimo programinėje įrangoje
- Bendradarbiauti su kitais projekto dalyviais komentuojant objektus, kurie neatitinka reikalavimų
- Spręsti, ar ignoruoti neatitikimo/tarpo klausimą, jei jis nėra aktualus
Techninė informacija
Modelio patikros rezultatai naršyklėje matomi, kai projekto administratorius pažymi 'Automation' kaip aktyvuotą.
Aktyvuotos patikros reikalauja Dalux darbalaukio programos.
Kaip naudoti modelio įteisinimą patikroms

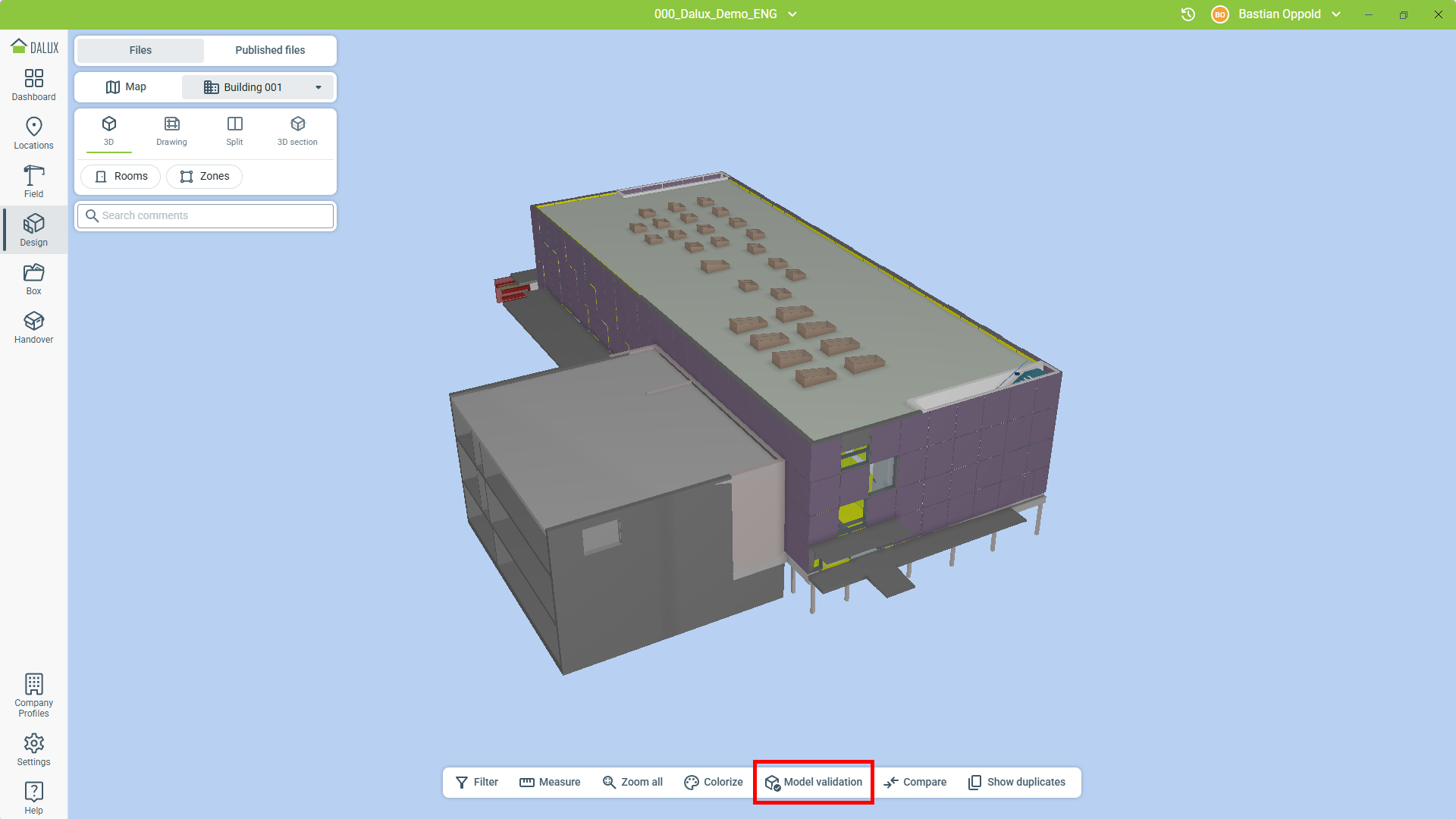

Norėdami naudoti šią funkciją, eikite į Design
Pasirinkite pastatą
Pasirinkite failo sritį
Modelio patikra.
Galite vykdyti patikras, kurias nustatė jūsų projekto administratorius, grupės administratorius arba jūs pats.
Norėdami sužinoti, kaip patiems nustatyti patikras, perskaitykite šį straipsnį: Kaip nustatyti modelio patikrą

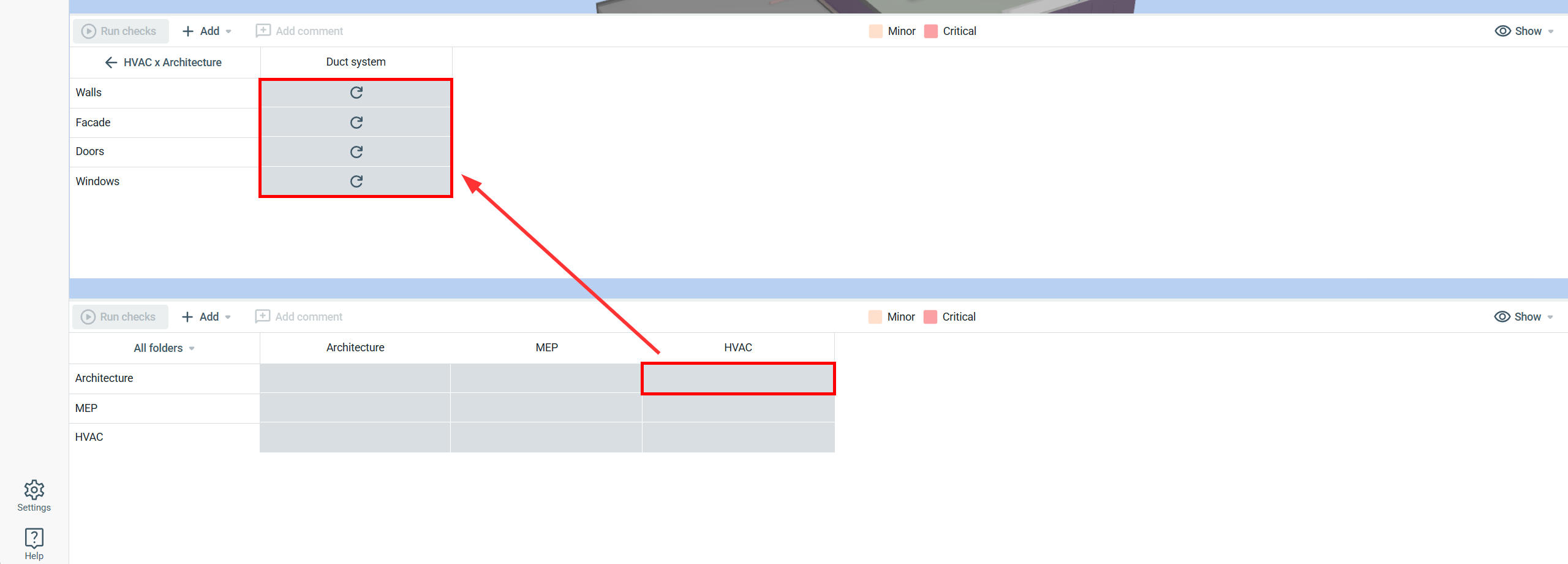

Greitai atlikti visas turimas patikras galite paspaudę Vykdyti patikras. Norėdami vykdyti specifines patikras, spustelėkite langelį tikrinimo matricoje ir tada pasirinkite specifinių objektų grupių langelį.
Pastaba
Jei jas nustatė jūsų projekto administratorius, patikros gali vykti automatiškai pasirinktam pastatui, kai nauji modelio failai yra susiejami su pastatu arba kai esami modelio failai atnaujinami.
Tai suteikia apžvalgą apie visus neatitikimus ir paklaidas, sugrupuotą pagal konfliktinius elementus ir surūšiuotą pagal tuos, kuriuose daugiausiai konfliktų.

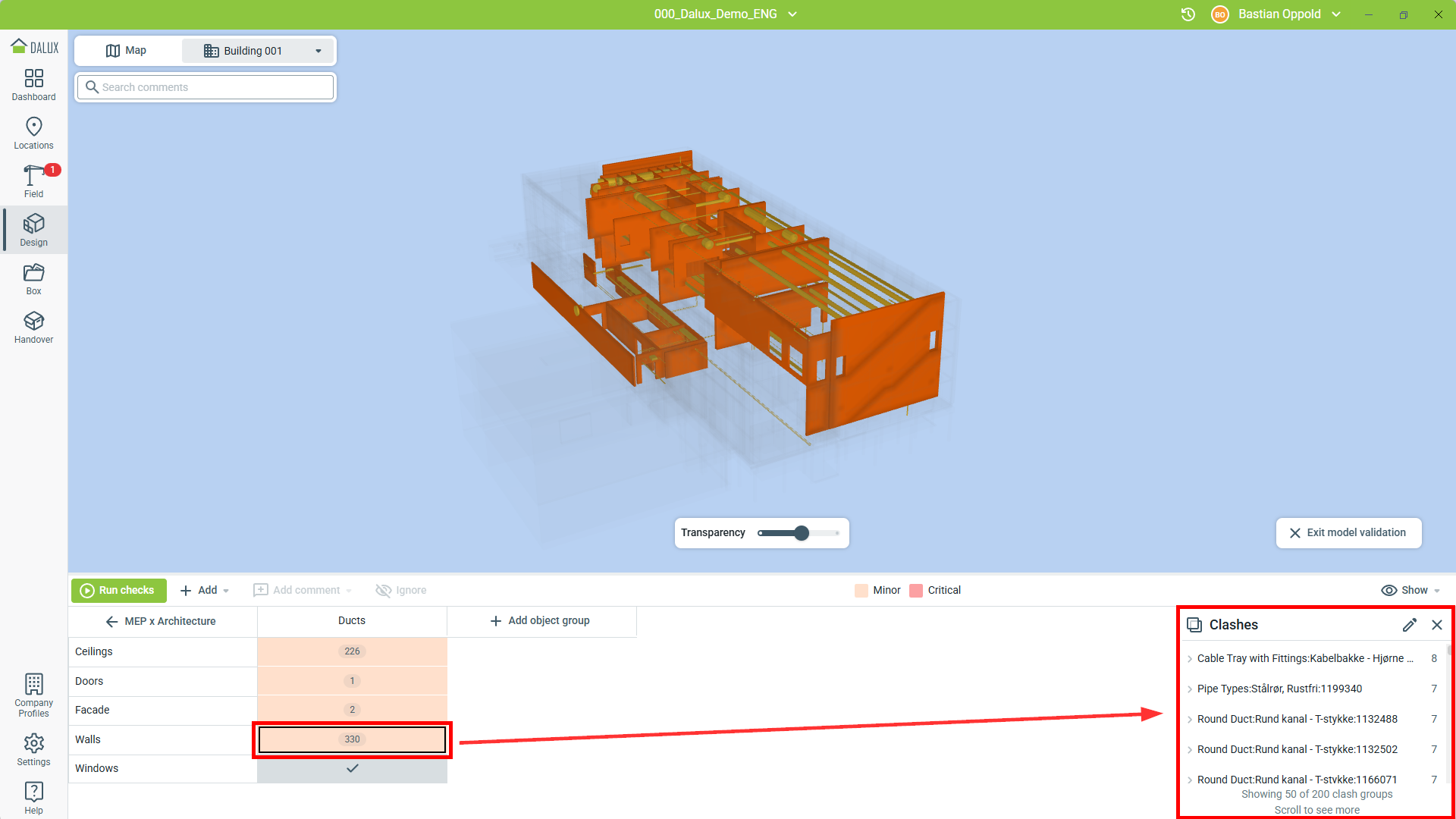

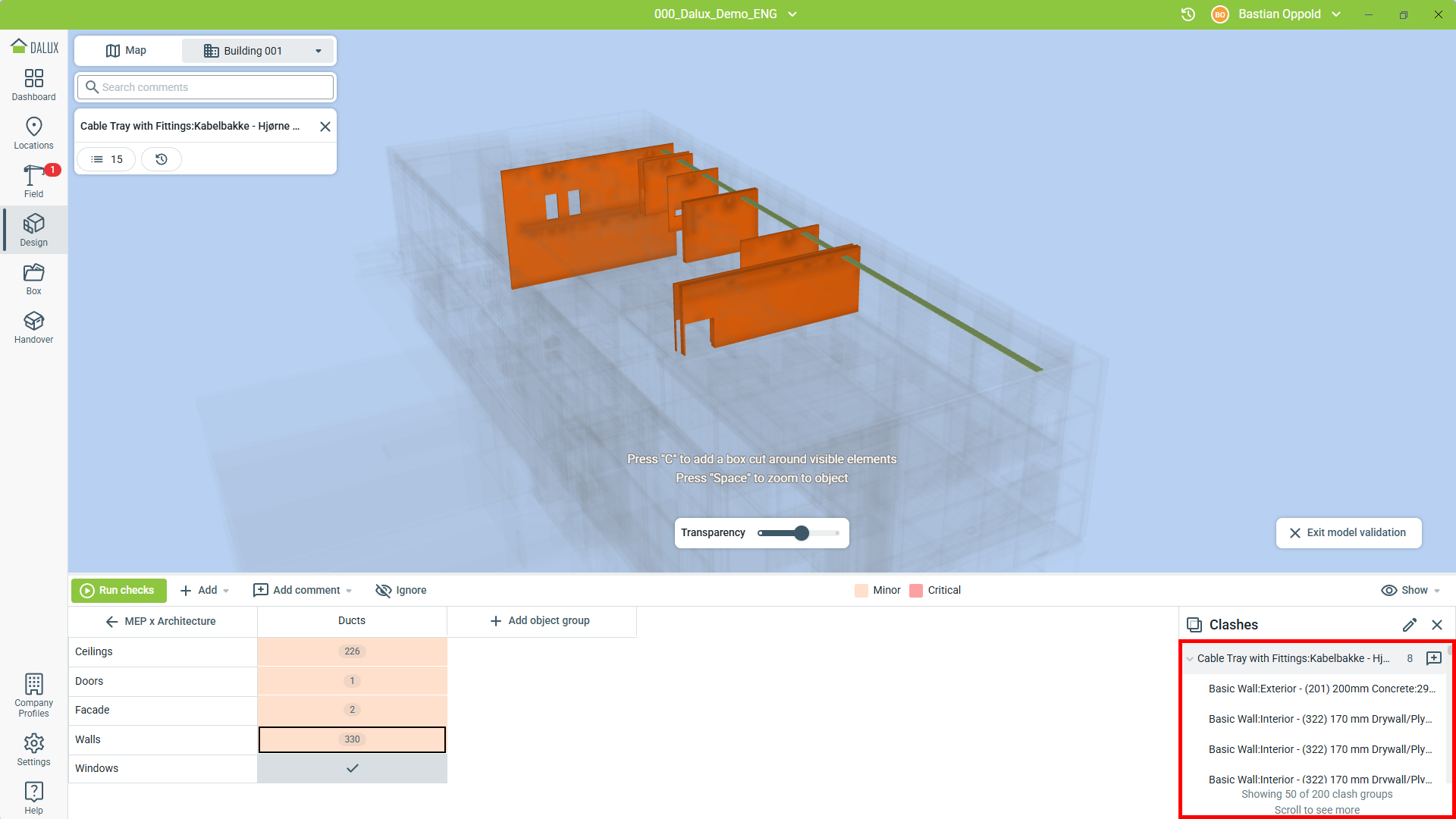

Norėdami pamatyti konkrečius taisykles pažeidžiančius 3D objektus, spustelėkite įrašą sąraše arba elementą peržiūros lange.
Pasirinkę objektą, jums bus pateiktas visų individualių objektų, turinčių problemų su pasirinktu objektu, sąrašas. Taip jūs galite pasirinkti individualius objektus, kad pamatytumėte tik tą neatitikimą/problemą ir įvertinti jį, komentaruose rašydami apie jį arba ignoruodami, jei patikra jums nėra aktuali.
Iš čia galite naudoti rezultatus, kad sukurtumėte pastabas kitiems projektuotojams arba atnaujintumėte savo modelį, spręsti bet kokias problemas.
Patarimai ir gudrybės
Paspauskite "C", kad sukurtumėte lentelės kirpimą aplink pasirinktą problemą, leidžiantį susitelkti į konkrečias detales. Naudokite 'Transparency' slankiklį, kad matytumėte filtruotus objektus ir gautumėte papildomą kontekstą.

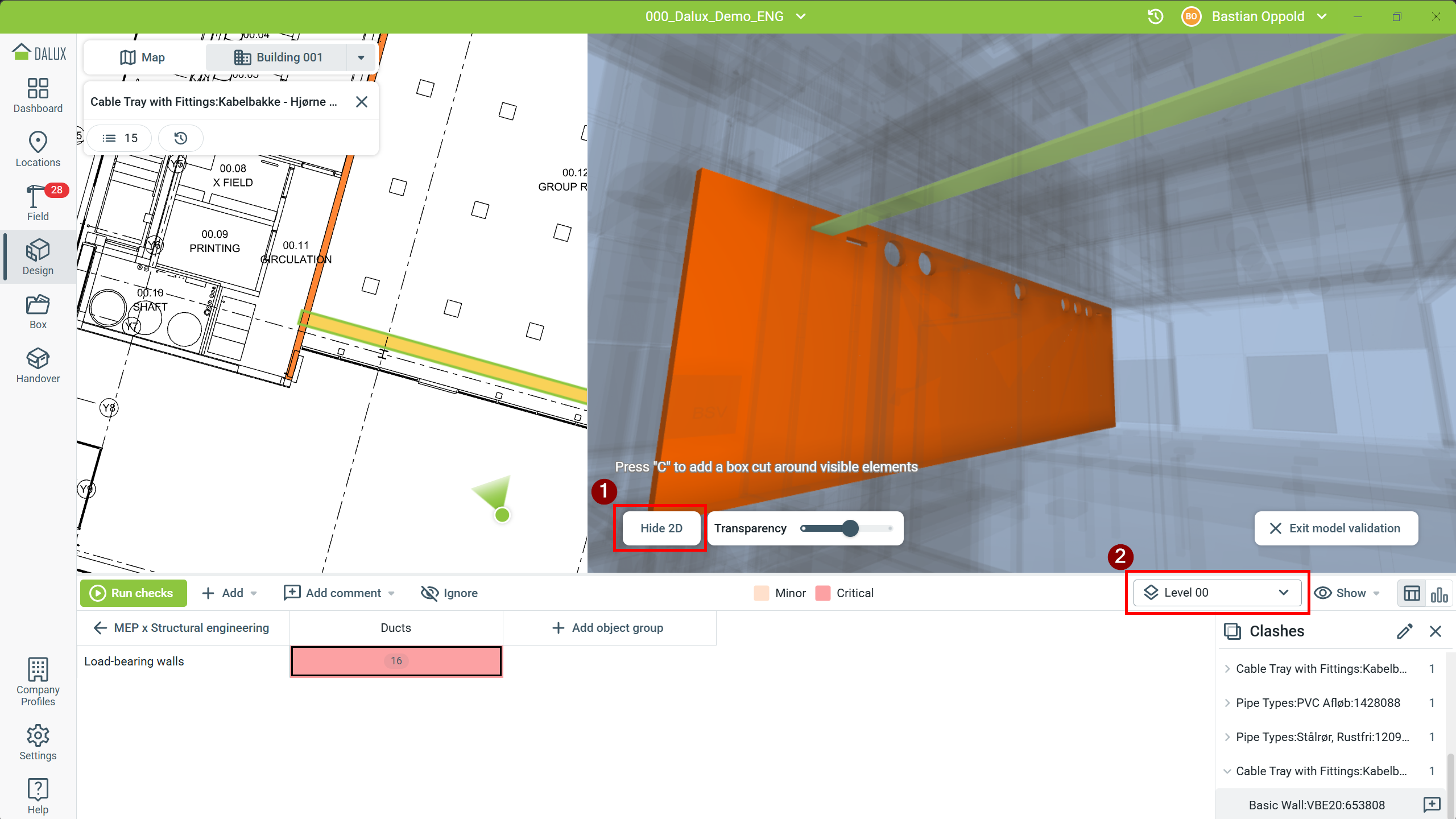

Atidarykite neatitikimus iš padalyto rodymo arba spustelėkite "Rodyti 2D/Slėpti 2D" (1), kad po to pereitumėte į padalytą rodymą. Pasirinkite neatitikimus arba tarpus iš sąrašo arba spustelėkite 3D elementą, kad brėžinyje būtų rodomi besikertantys elementai. Lygio parinkiklis (2) leidžia perjungti lygius.
Kurti komentarus
Norėdami bendradarbiauti su kitais, galite komentuoti neatitikimus tiek pagal objektą, tiek pagal individualų neatitikimą. Komentuojant objektą įtraukiamos visos susijusios problemos į vieną komentarą.
Komentarai naudos komentarų tipus ir komunikacijos kanalus, kurie jau nustatyti projekte.
Pavyzdyje anga susiduria su keliomis sienomis. Galbūt norite pakeisti savo dizainą, kad išspręstumėte šį neatitikimą, arba galite sukurti pastabą, kad suderintumėte reikiamus pakeitimus su kitais projektavimo dalyviais.

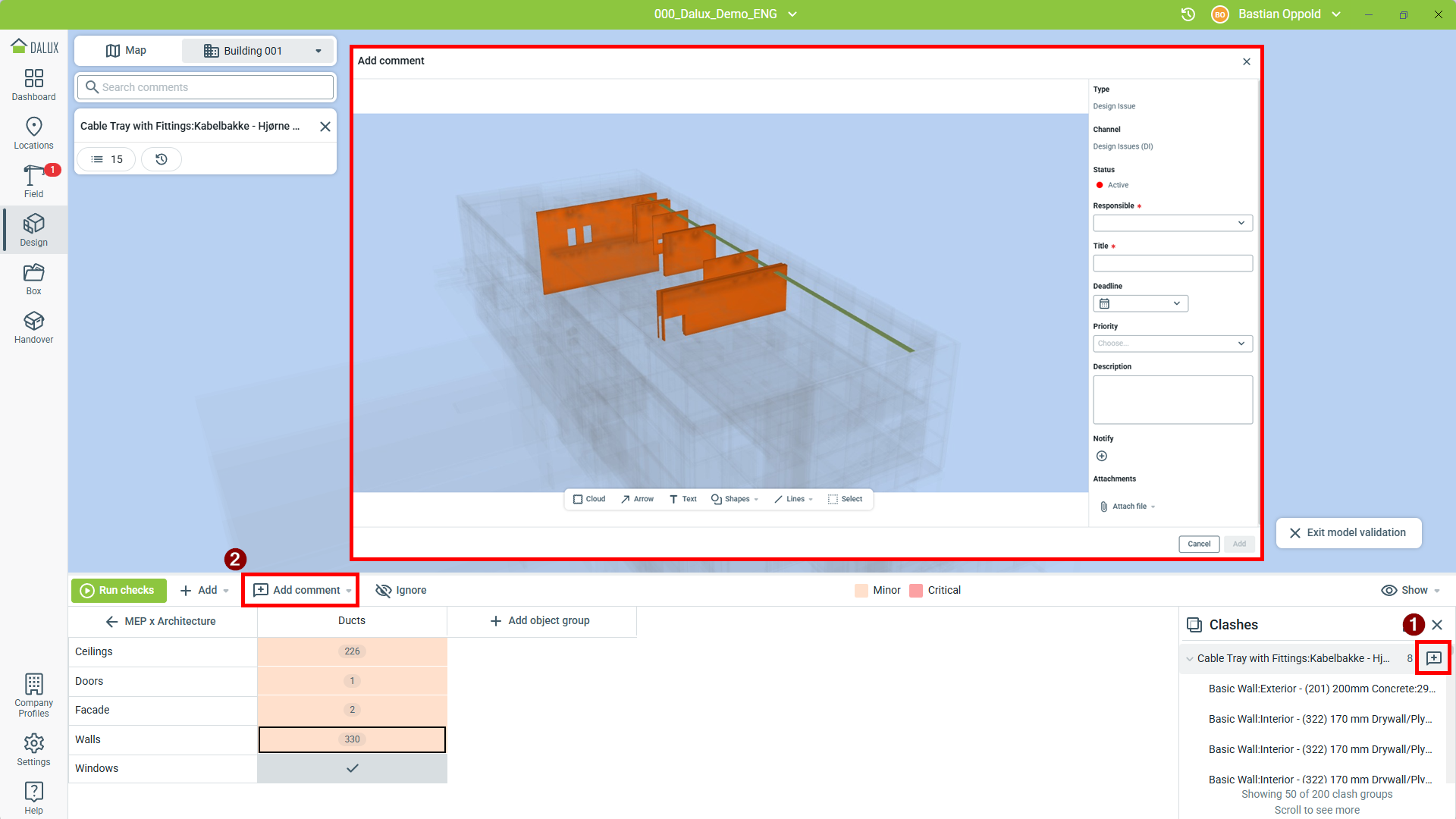

Norėdami komentuoti problemą, pasirinkite objektą/grupę arba atskirą problemą ir spustelėkite arba ant šalia problemos (1), arba ant
Pridėti komentarą įrankių juostoje (2):
Tada pasirinkite tinkamą komentaro tipą ir kanalą bei užpildykite informaciją komentare.
Sužinokite daugiau
Jei norite sužinoti daugiau apie Pastabų naudojimą, perskaitykite šį straipsnį: Kaip naudoti Pastabas.
Ignoruoti
Jei klausimas jums yra netinkamas arba nesate linkę jo matyti, galite pasirinkti jį ignoruoti.
'Ignoravimai' yra asmeniniai, todėl kiti projekto dalyviai vis tiek galės matyti problemą, ir ji nebus pažymėta kaip ignoruota jiems.

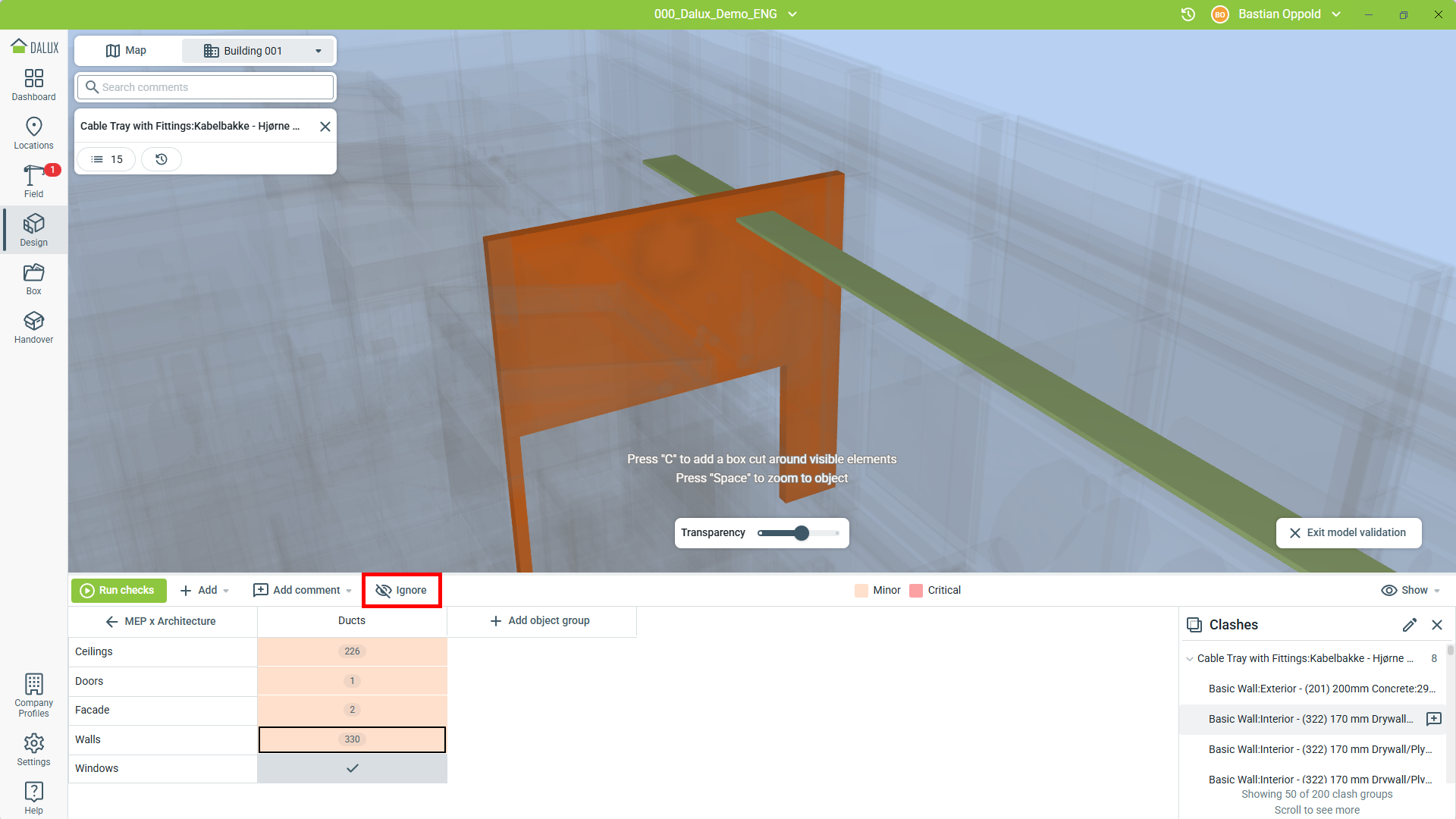

Norėdami ignoruoti problemą, pasirinkite problemą, tada paspauskite Ignoruoti:

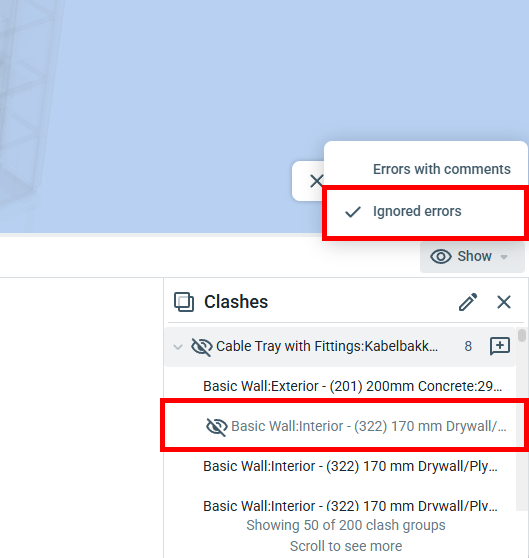

Šis neatitikimas nebus rodomas patikroje, nebent konkrečiai parodysite ignoruotus neatitiktis. Tam pasirinkite 'Ignored errors' Rodyti meniu:
Neignoruoti

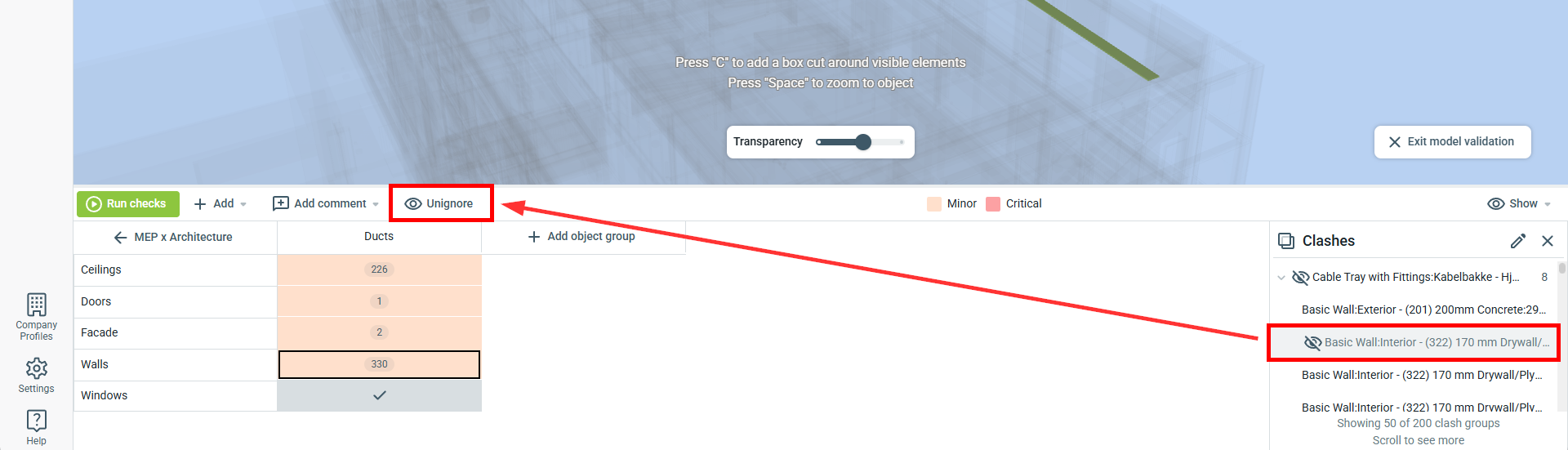

Jei problema vėl tampa aktuali ir norite jos "nebevengti", pasirinkite problemą iš sąrašo ir paspauskite Neignoravimas įrankių juostoje.
Modelio įteisinimo istorija

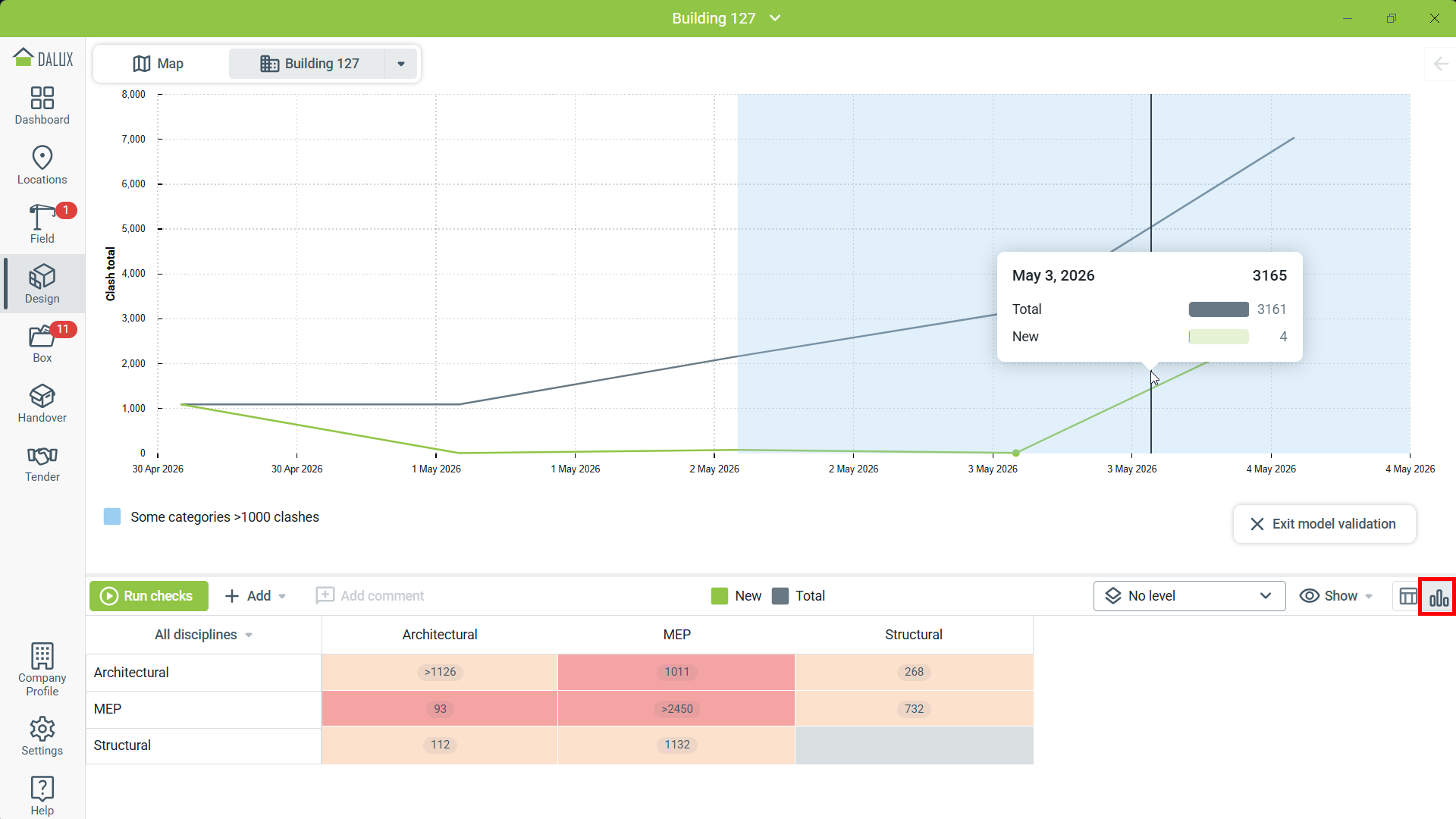

Kai projektuotojai atnaujina savo modelius ir išsprendžia problemas, gali būti sunku sekti suderinimo būseną ir neišspręstus neatitikimus. Perjunkite į diagramos rodymą, kad matytumėte neatitikimų istoriją. Tai apima bendrą neatitikimų skaičių bet kurią pasirinktą dieną ir naujų bei išspręstų neatitikimų skaičių per visą jūsų projekto laiko juostą.
Spustelėkite dviejų besikertančių disciplinų langelį įteisinimo matricoje, kad matytumėte tik pasirinktų disciplinų istoriją.
