Šiame straipsnyje bus paaiškinta, kaip sukuriamos nuorodos ir kaip jomis galima greitai atidaryti susijusius brėžinius ir dokumentus, į kuriuos nurodoma naudojant numerį.
Kaip naudoti hipernuorodas

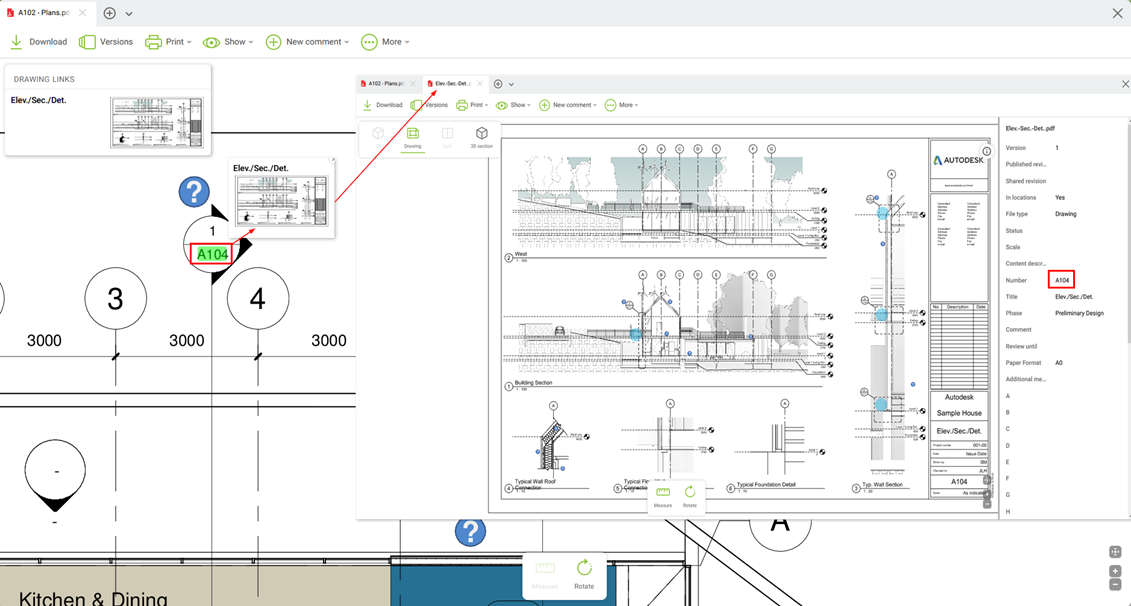

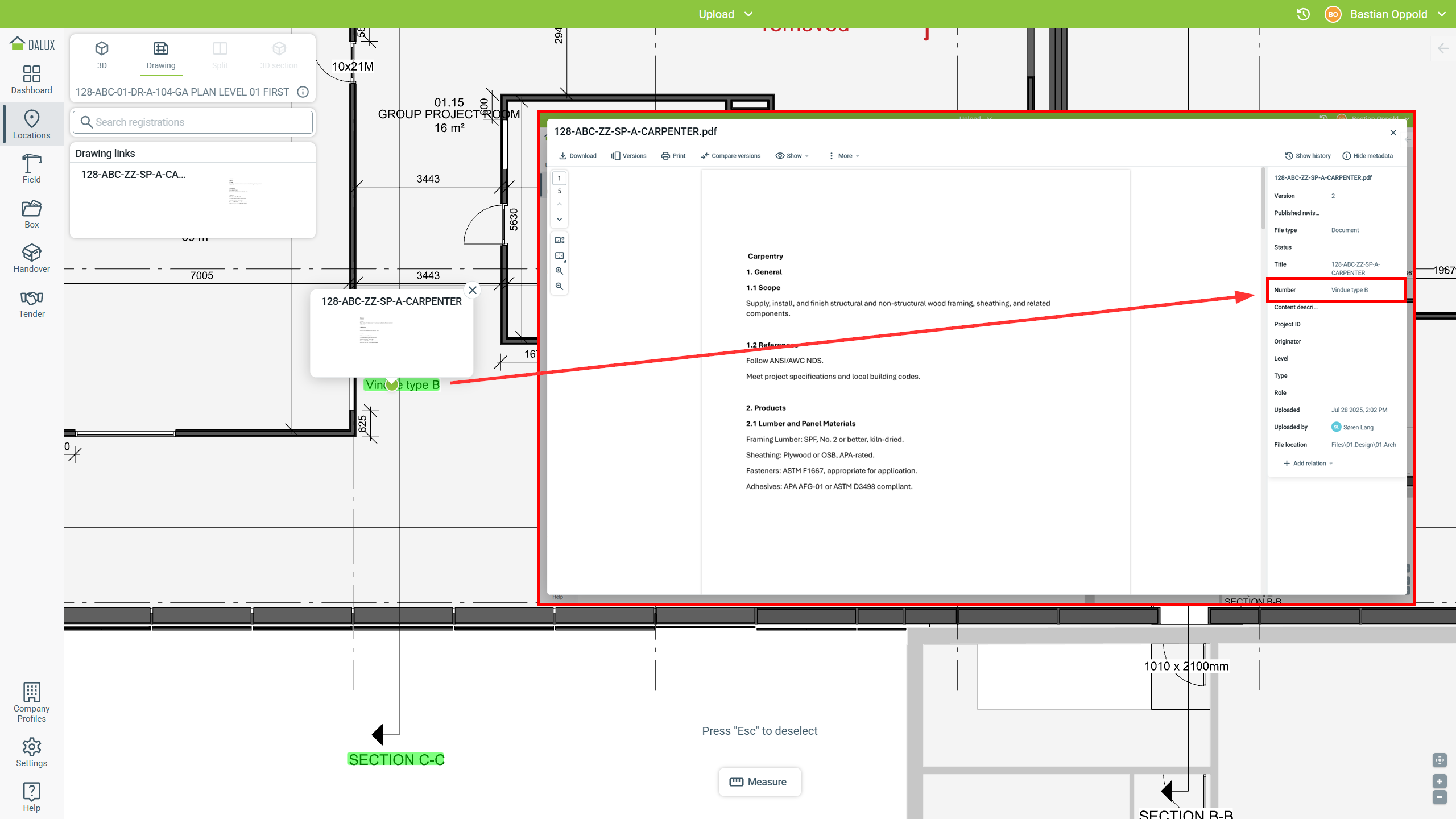

Nuorodos naudojamos greitai perjungti tarp brėžinių ir dokumentų, pvz., peršokant iš grindų plano į konkretų skyrių, arba iš dokumento į susijusį grindų planą
Rankiniu būdu įkelti failai rodomi žaliai spalva, o jei naudojamas įskiepis, nuorodos atsiranda mėlynos spalvos
Techninė informacija
Hipernuorodos į dokumentus yra palaikomos tik naujų failų, įkeltų po 2025 m. rugpjūčio 4 d., nes jie turi būti apdorojami mūsų nauju dokumentų apdorojimu.
Naudoti hiperlinkus Vietose

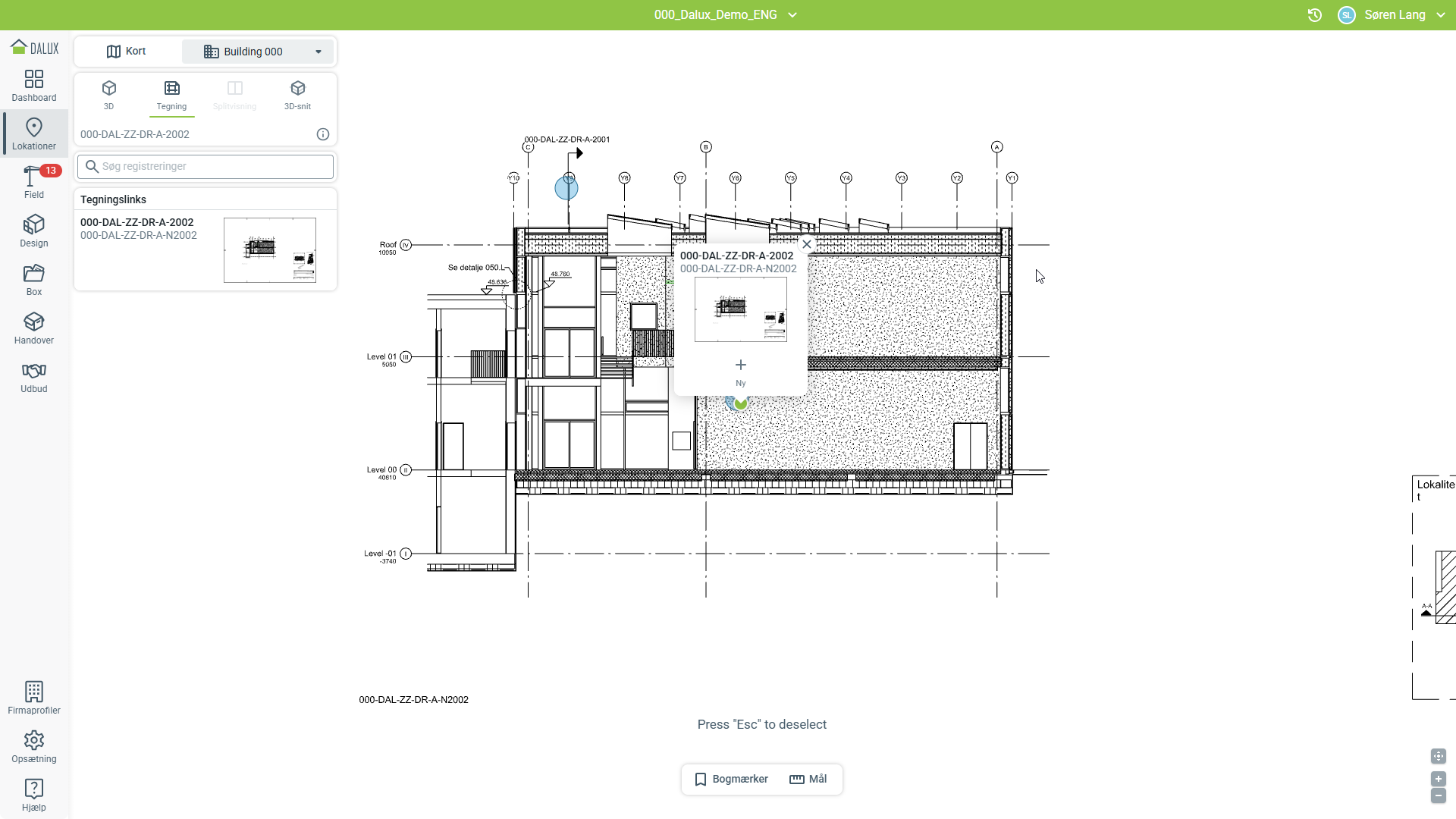

Jei esate Vieta, galite paspausti ant hipernuorodos, kad atidarytumėte susietą brėžinį arba dokumentą.

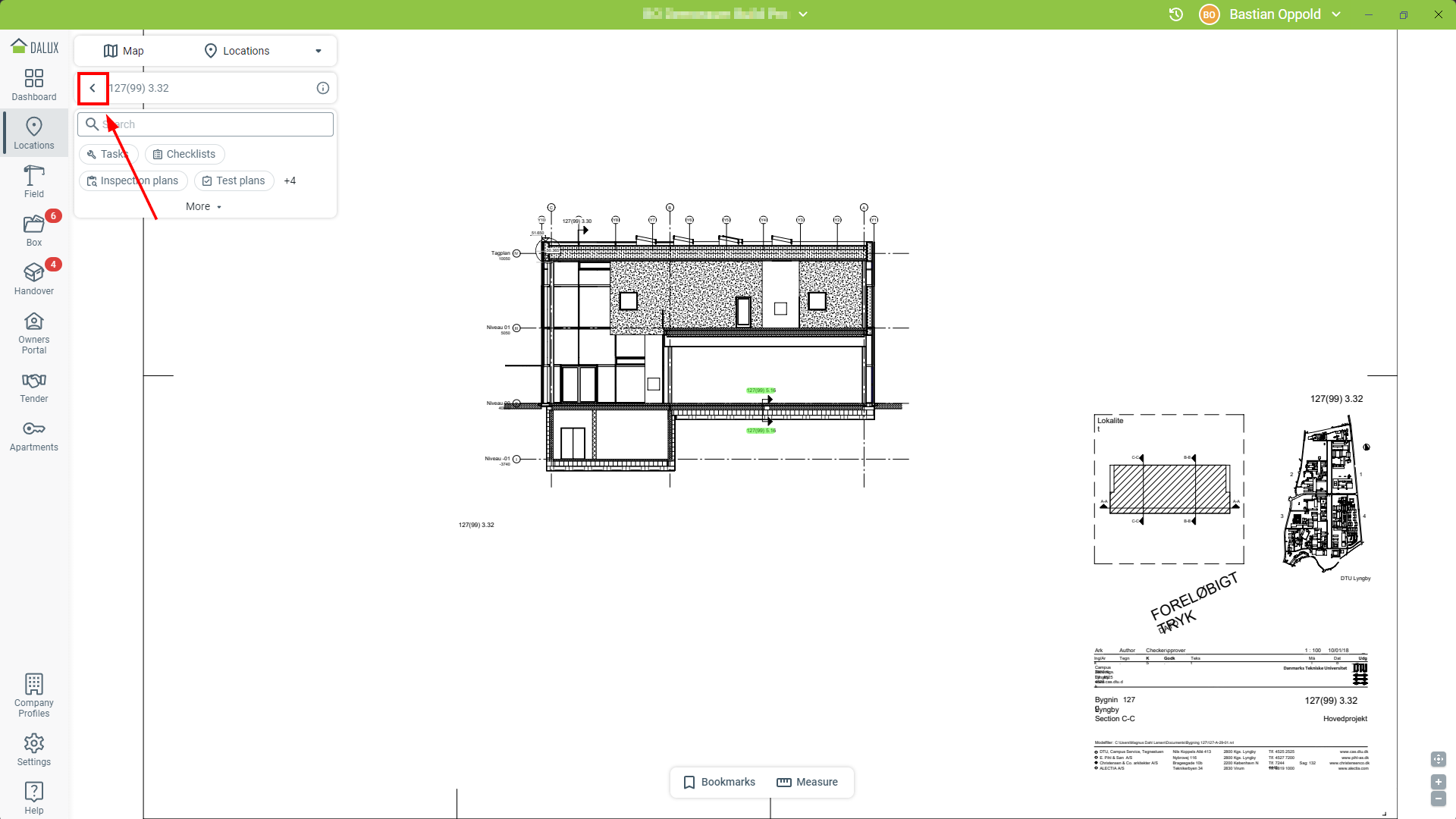

Visada galite naudoti piktogramą grįžti į ankstesnį brėžinį:
Techninė informacija
Atkreipkite dėmesį, kad jei naudojate kelias failo sritis, Vietose rodomi tik paskelbti brėžiniai.
Naudoti hipernuorodos Box
Box programoje brėžiniai ar dokumentai, kurie yra atidaryti naudojant hipernuorodas, atidaromi kaip nauja jūsų dabartinio rodinio kortelė. Nuoroda visad atidaro naujausią failo versiją, prie kurios turite prieigą, nepriklausomai nuo failo srities.
Kaip nustatyti hipernuorodas

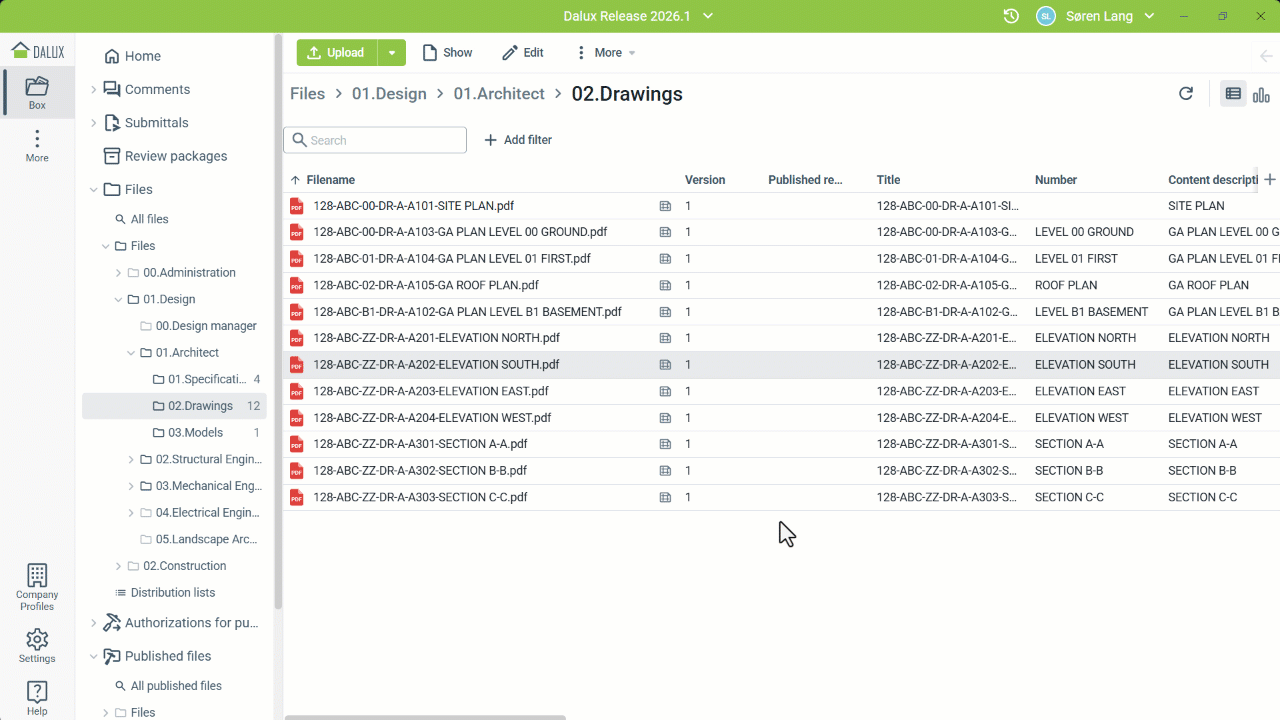

Nustatykite failų numerius brėžiniuose ir dokumentuose
Numeris nurodo Dalux metaduomenų lauką "Numeris". Pildykite šį lauką tikslia eilute, kuri rodoma brėžiniuose, kuriuose norite sudaryti nuorodą. Tai galite padaryti tiek vykdydami įkėlimą, tiek po jo. Dalux tada automatiškai sukurs nuorodą.

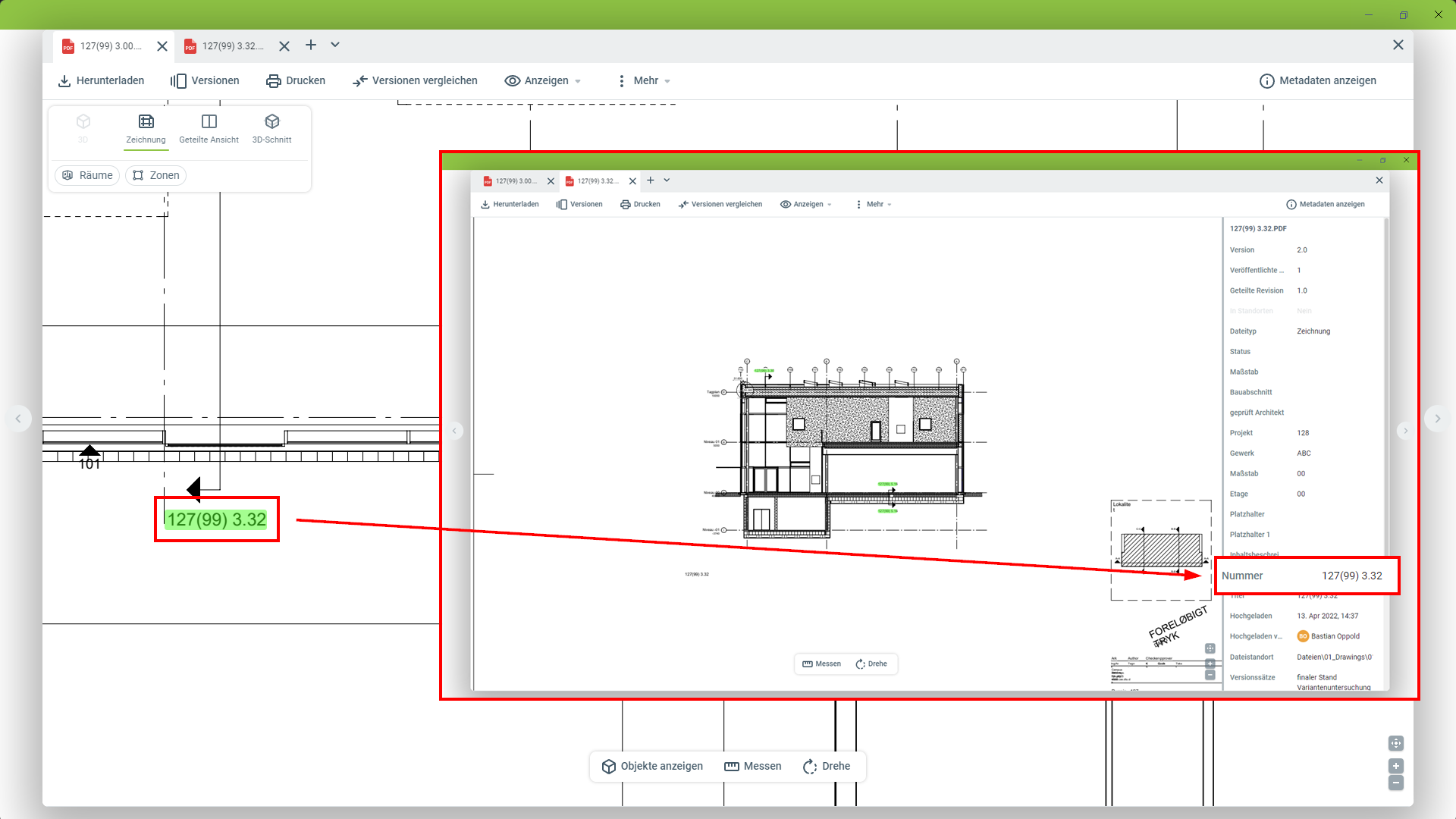

Šiame pavyzdyje brėžinys plane pavadintas "127(99) 3.32", todėl tiksliai ta pati eilutė įrašoma į numerių metaduomenų lauką. Dalux aptinka eilutę plane ir sukuria hipernuorodą atitinkamai.
Pagrindiniai reikalavimai hipernuorodoms
Pagrindiniai reikalavimai, kad eilutė būtų atpažinta, yra šie:
- Hipersaitai gali būti kuriami tik PDF failuose arba DWG brėžiniuose
- Eilutė turi būti ilgesnė nei 1 simbolis
- Eilutė turi būti trumpesnė nei 45 simboliai
- Eilutėje turi būti bent vienas ne skaitinis simbolis (raidė, simbolis)
Patarimai kuriant hipernuorodas
- Šriftas: Venkite šriftų su per siauru/plačiu tarpų tarp simbolių išdėstymu. Rekomenduojame naudoti šriftus iš standartinių "Microsoft" paketų arba panašių.
- Tarpai prieš/po hipernuorodos: Būkite pasirengę, kad prieš ir po hipernuorodos būtų tam tikri tarpai, kad ji būtų atpažinta.
Pavyzdys: Vietoj to
"Dėl papildomos informacijos žiūrėkite į brėžinį A-40-EK-ST-U02"
atskirti brėžinio numerį į
"Dėl papildomos informacijos žiūrėkite į brėžinį: A-40-EK-ST-U02"
- Šrifto stilius: Venkite naudoti šrifto stilius, tokius kaip bold ir italics.
- Modeliavimo programinė įranga: Jei programinė įranga palaiko tiesioginį “Eksportas į PDF” variantą, tikėtina, kad ji naudoja savo PDF kūrėją/funkciją. Naudojant spausdinimo galimybę ir “Microsoft Print to PDF” funkciją, gali būti pasiektas geresnis rezultatas.
Nustatyti hipernuorodas CAD programinėje įrangoje

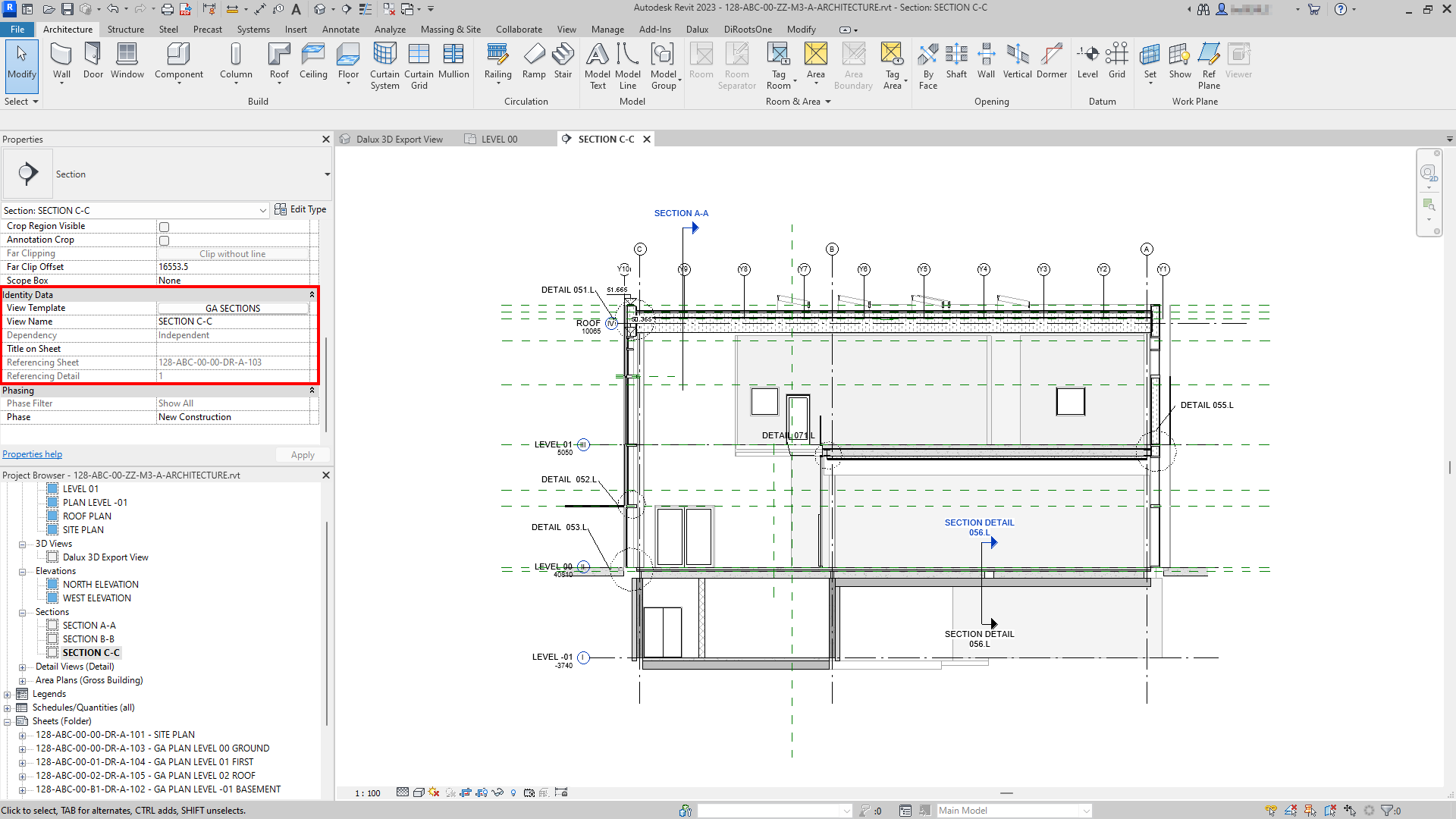

Jei modeliavimo programinėje įrangoje, tokioje kaip Revit, implementavote nuorodas ir įkėlėte savo brėžinius į Dalux per įskiepį, jos automatiškai bus sukurtos kaip mėlynos hipernuorodos.
Sukurti rankines hipernuorodas
Taip pat galite sukurti savo rankines hipernuorodas. Tai leidžia jums kurti pasirinktines nuorodas į brėžinius ir dokumentus, į kuriuos galbūt norite nurodyti tiesiogiai.
Atidarykite failą, kuriame norite patalpinti nuorodąNuoroda į failą
Pasirinkite failą, į kurį norite nuorodos
Patalpinkite nuorodą faile
Sukūrę nuorodą, nutempkite ją į tinkamą vietą. Pagal numatytuosius nustatymus nuorodoje rodoma failo pavadinimas. Galite jį redaguoti, kad naudotumėte trumpesnį arba lengviau skaitomą pavadinimą.
Techninė informacija
Rankines hipernuorodas matysite tik tada, jei turite prieigą prie failo, į kurį daroma nuoroda.
Jei failas su rankinėmis hipernuorodomis yra Vietos ir naudojate failo sritis, hipernuoroda bus rodoma tik tuo atveju, jei susietas failas buvo paskelbtas.
