Šiame straipsnyje parodysime, kaip naudoti BIM ypatybes skirtinguose Dalux moduliuose, pvz., patikros lapuose, užduotyse arba patvirtinimuose.
Kas yra BIM ypatybės?
BIM ypatybės yra duomenys, naudojami informacijai pridėti prie elementų BIM modeliuose. Kai pastatas įkeliamas į Dalux, su juo bus įkeltos ir BIM ypatybės, kurias Dalux gali skaityti ir rodyti.

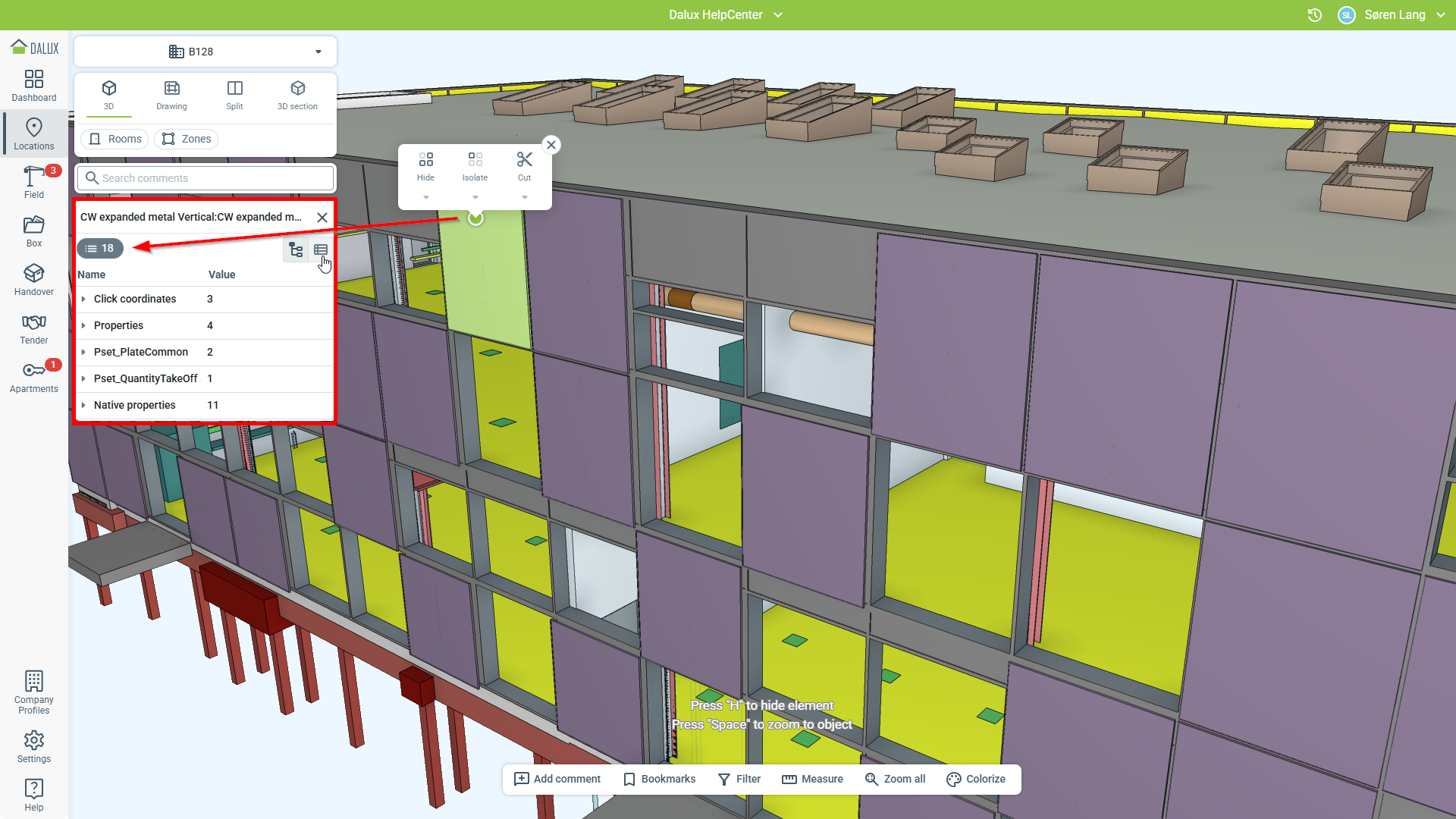

BIM elemento ypatybės gali būti peržiūrimos, pažymėjus tą elementą 3D rodinyje ir elementų informacijos lange spustelėjus ypatybes (). Ypatybės yra grupuotos į ypatybių nustatymus:
BIM ypatybės Dalux
BIM ypatybės yra naudojamos informacijai perduoti vartotojui apie pastatą ir pastato elementus.
Šablonai

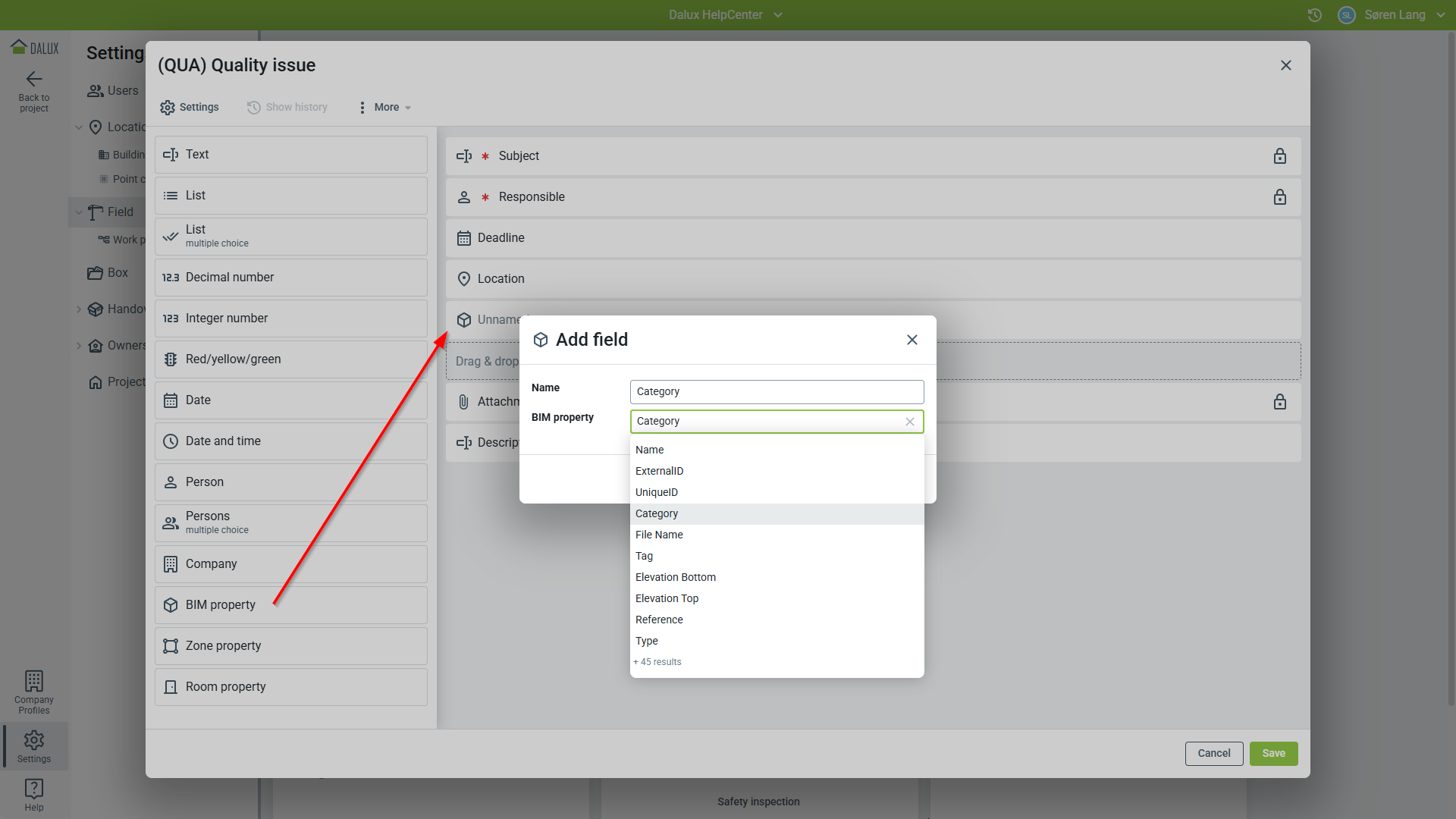

Ypatybės gali būti naudojamos šablonuose įvairioms Dalux funkcijoms. Norėdami jį naudoti šablone, eikite į užduoties/patikros lapo/patvirtinimo šabloną ir tempkite BIM ypatybių lauką iš kairiojo stulpelio į šabloną dešinėje:
Patarimai ir gudrybės
Pridėjus patikros lapą, patvirtinimo ar užduoties šabloną, galimos ypatybės bus pasiūlytos iš išskleidžiamojo sąrašo.
Svarbu
BIM parametrai laukeliai automatiškai atnaujinami su duomenimis ir negali būti redaguojami rankiniu būdu, kai naudojami Patikros lapas ar užduotys.

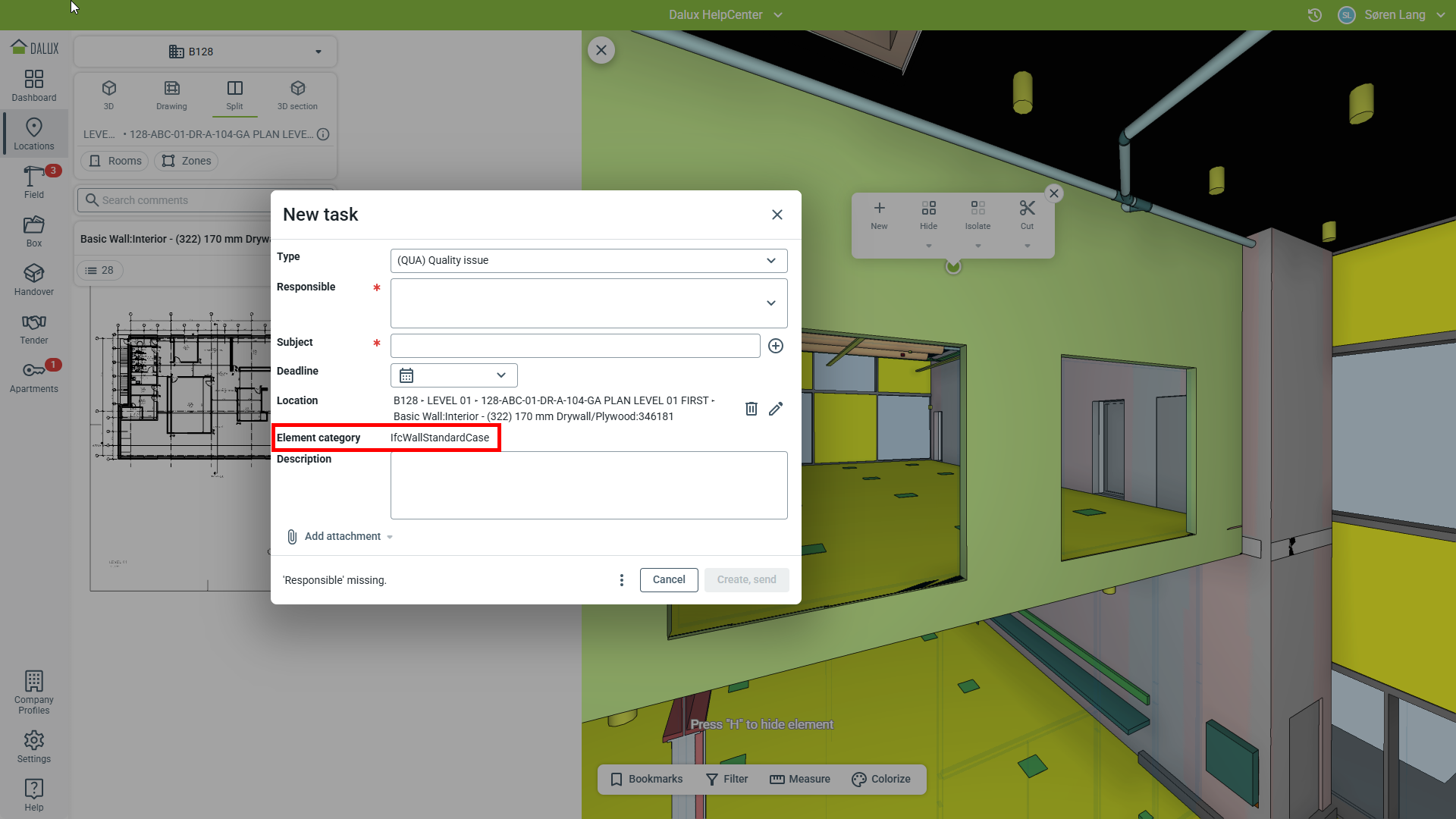

BIM laukeliai bus užpildyti atitinkamais duomenimis, kai elementas pasirenkamas kaip patikros lapo/užduoties vieta. Duomenys laukeliuose nustatomi pagal BIM parametrus, pasirinktus šablone:
BIM ypatybės kaip filtrai
BIM ypatybės taip pat gali filtruoti pastato 3D rodymą pagal vieną ar daugiau konkrečių ypatybių. Tam:
Pasirinkite pastato BIM elementą spustelėdami ant jo Spustelėkite
(ypatybės)

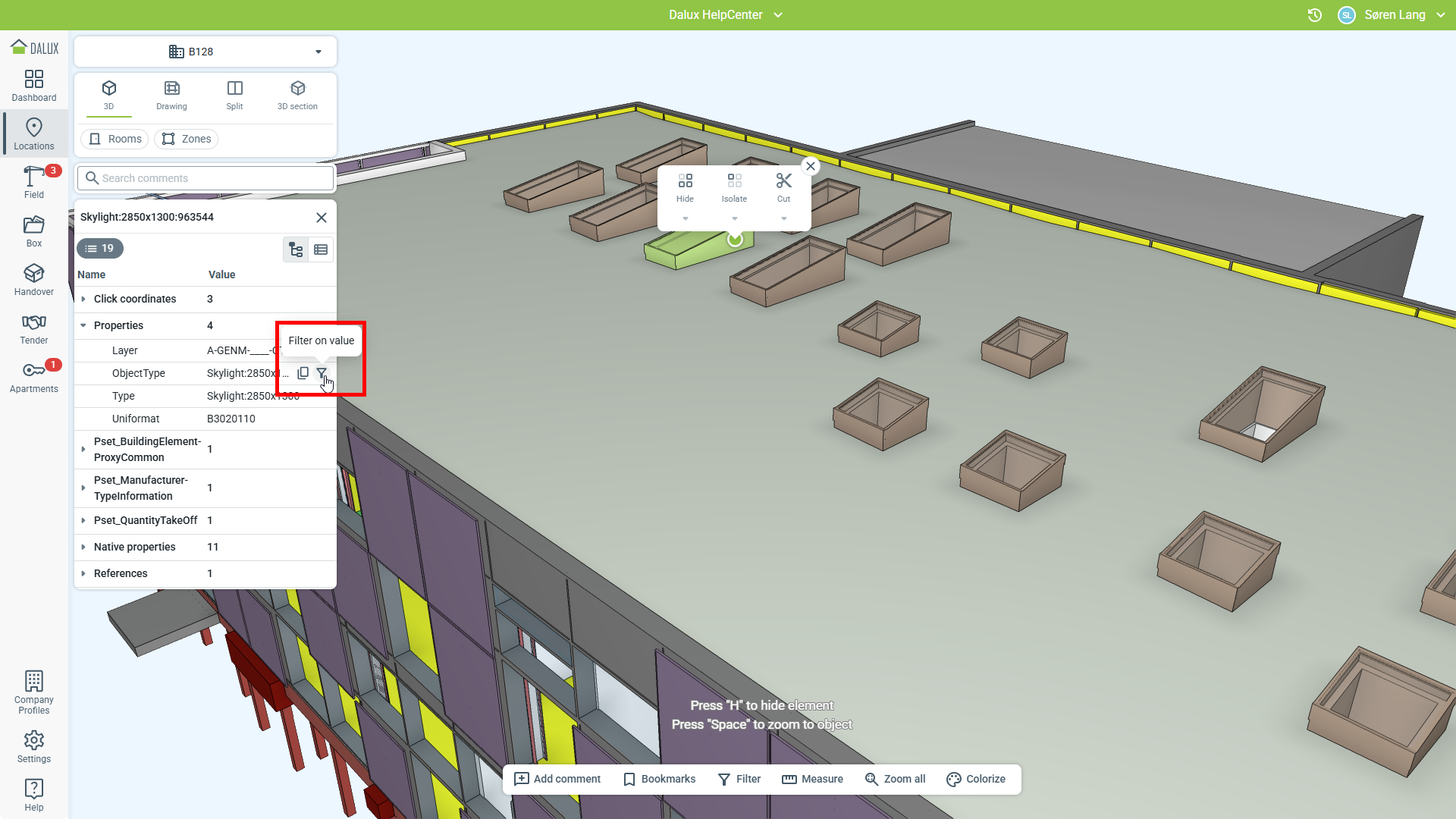

Spustelėkite
piktogramą dešinėje nuo ypatybės, pagal kurią norite filtruoti:

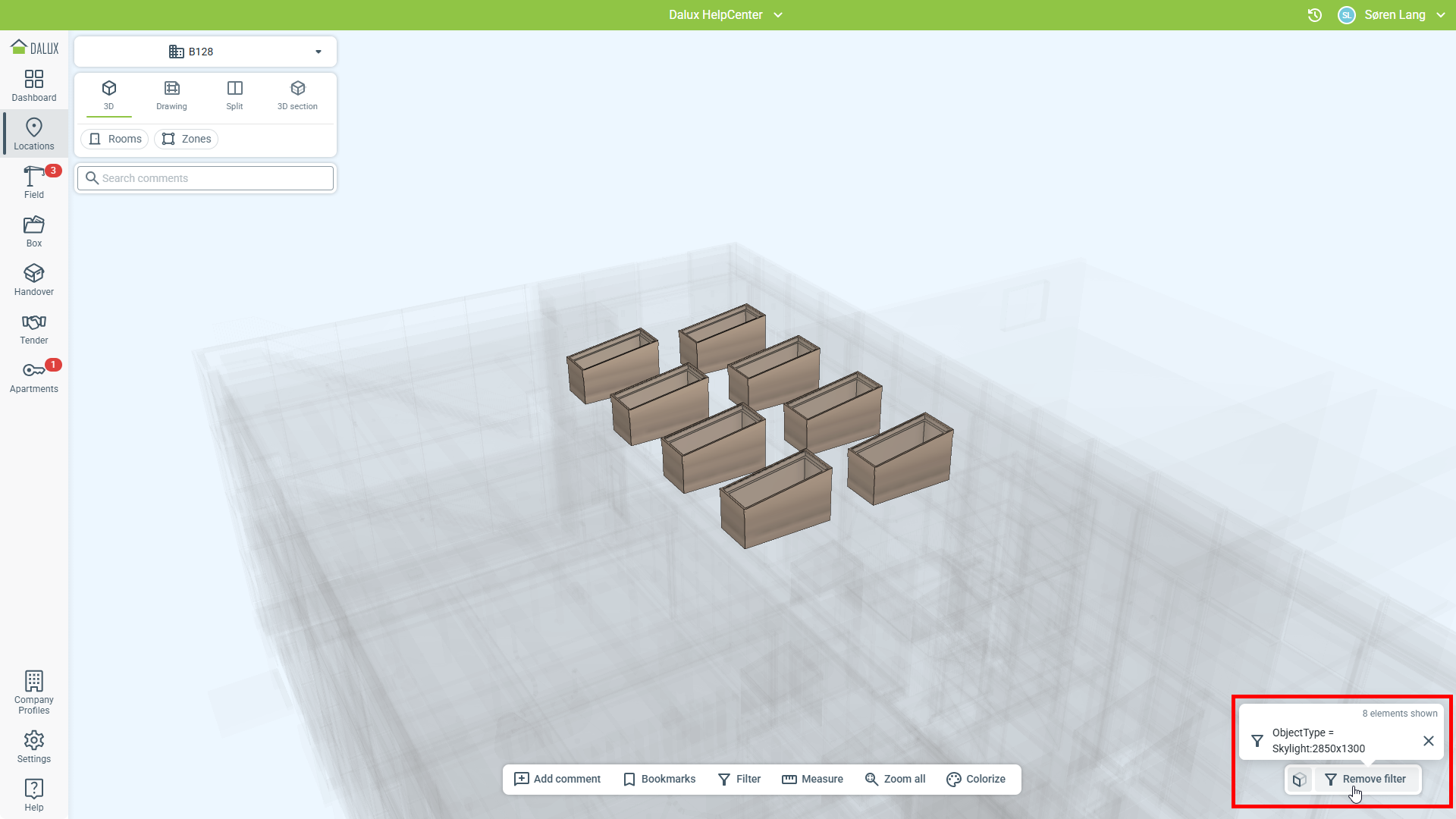

Jūs galite matyti, kokia savybė yra filtruojama, ir panaikinti filtrą.
