Šiame straipsnyje aptarsime, kaip nustatyti zonas ir zonų sluoksnius jūsų projekte. Zonos leidžia lengviau atskirti vietas projekte. Jos naudojamos kitose Dalux funkcijose, tokiose kaip patikrinimo planai, bandymų planai, ir Apartments. Taip pat galite pridėti dokumentus prie zonų.
Kaip sukurti zonas

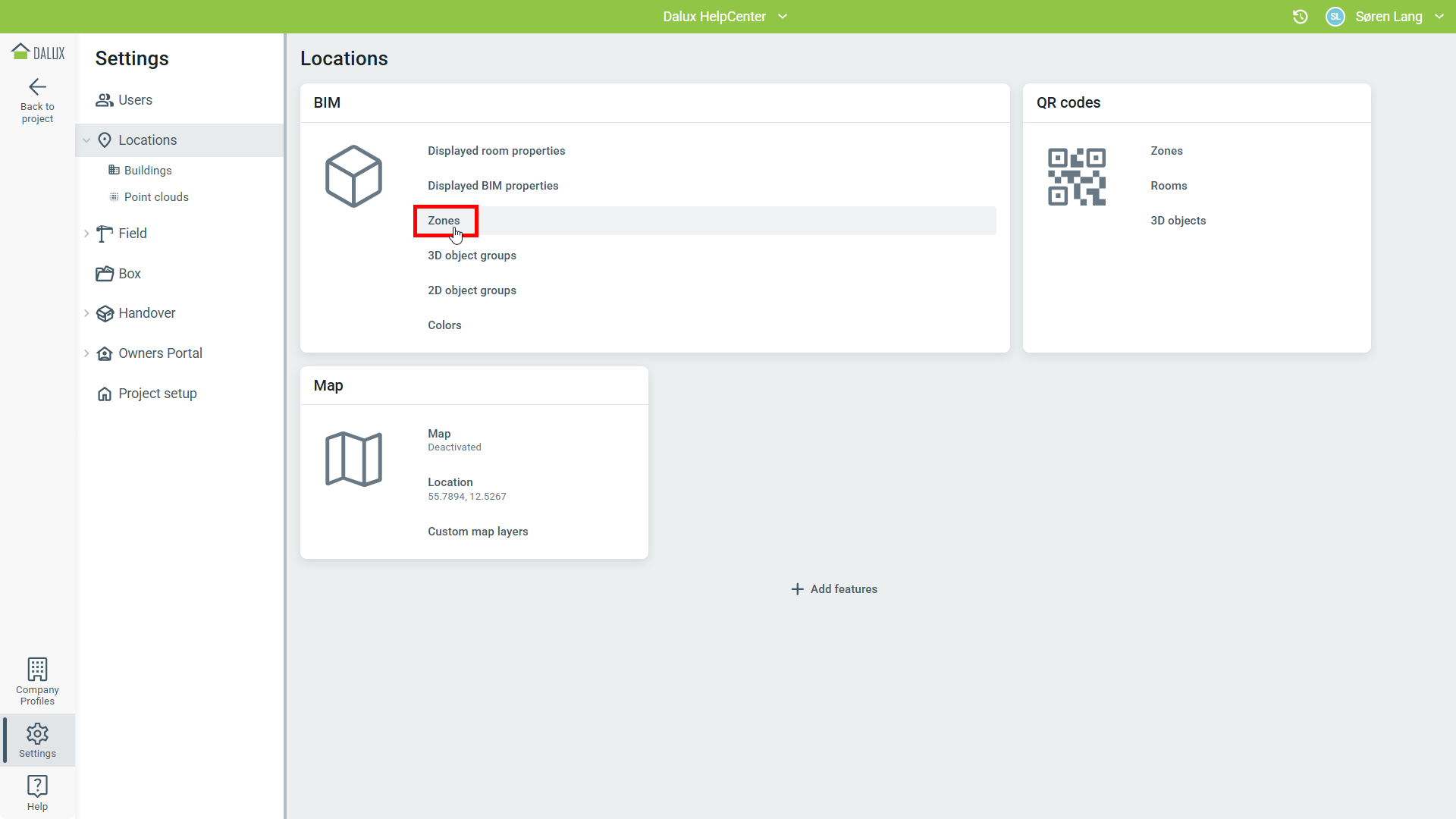

Norėdami nustatyti zonas savo projekte, eikite į Nustatymai
Vietos
'Zonos':

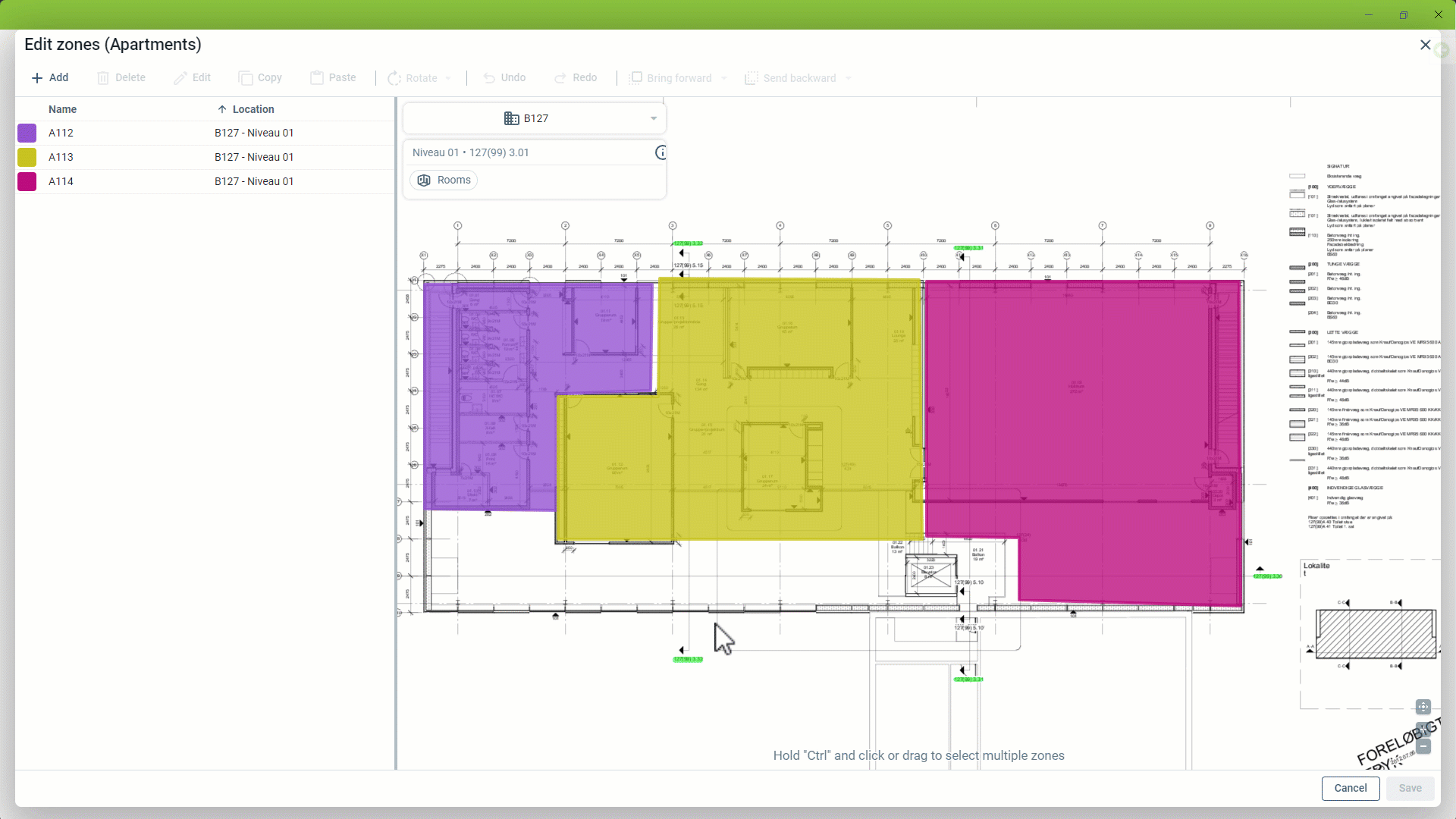

Atsidarys naujas langas, kuriame galite pridėti, ištrinti ir redaguoti savo zonas.

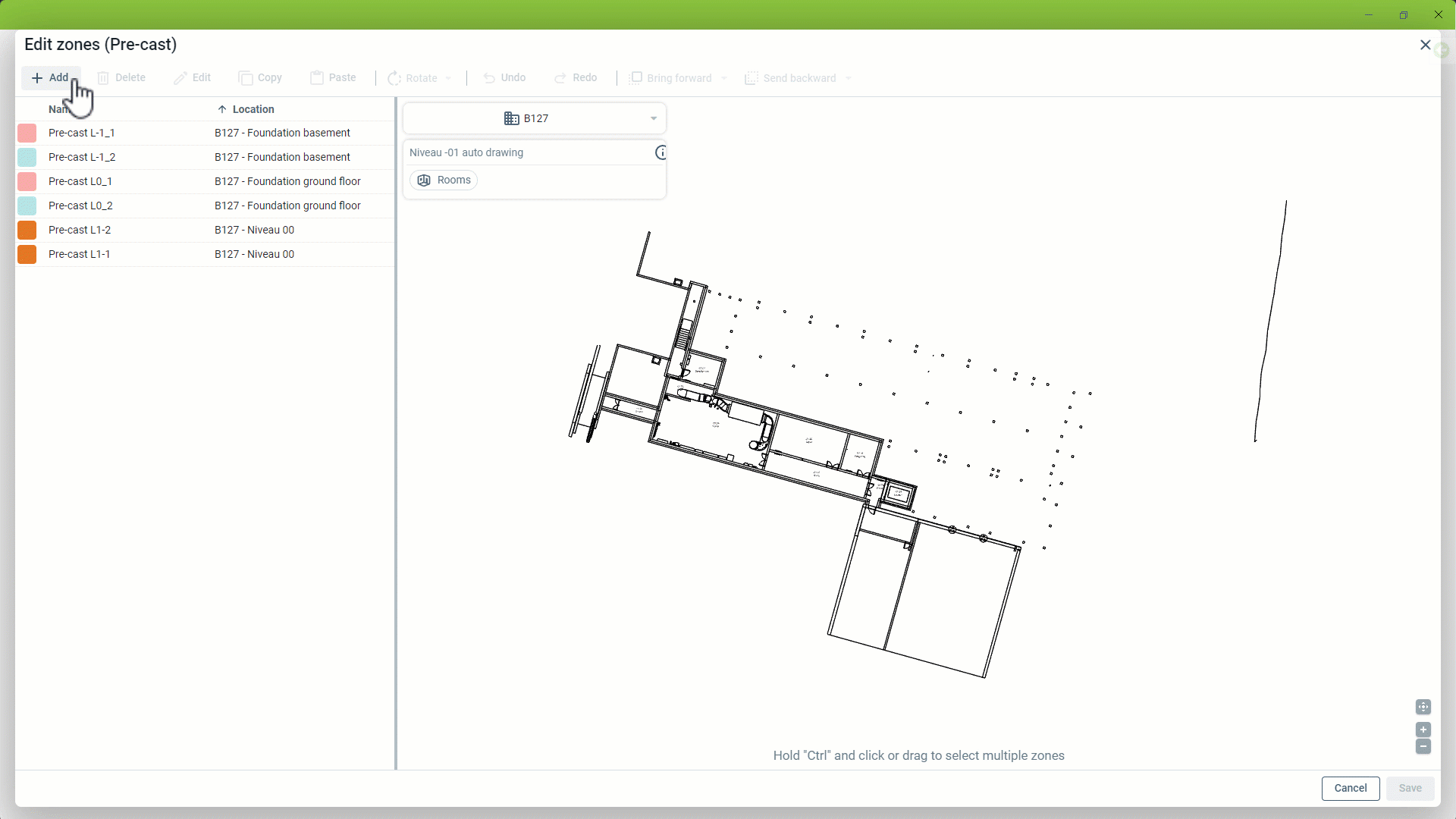

Norėdami pradėti kurti zonas, pirmiausia pasirinkite pastatą ir brėžinį. Tada spustelėkite Pridėti. Tuomet galite nupiešti zoną.
Kurdami zoną, turite dvi parinktis:

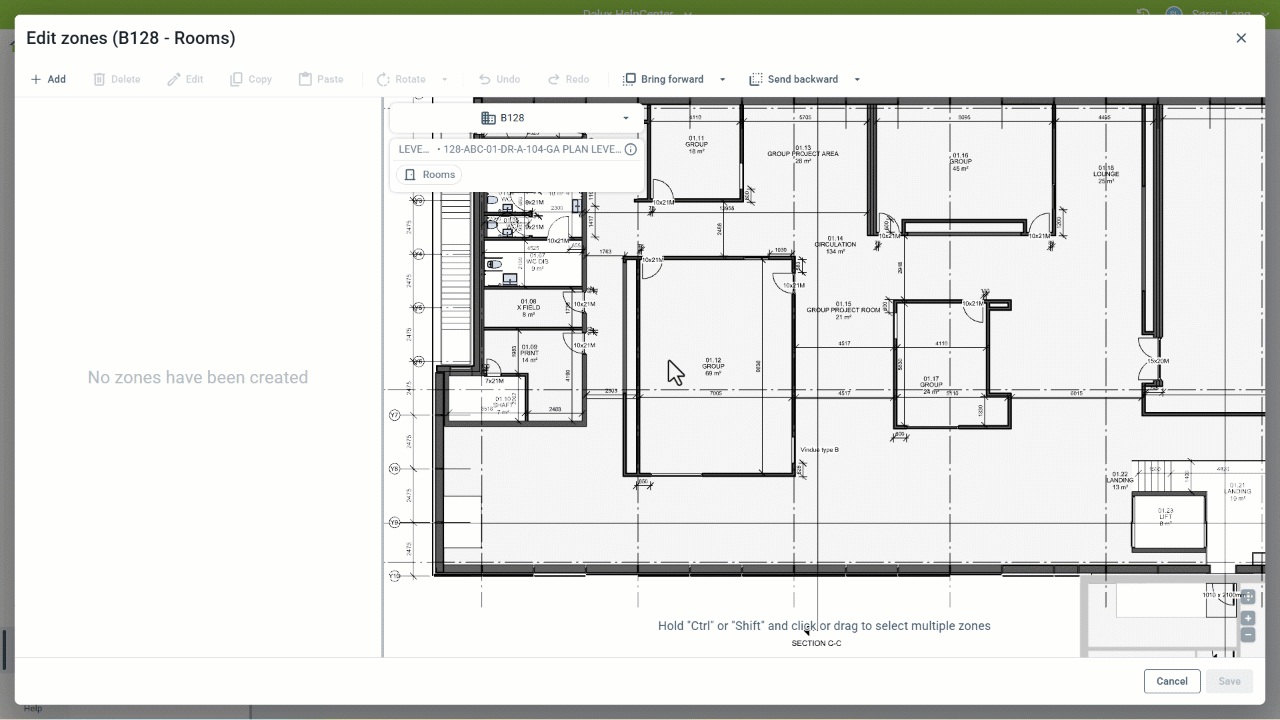

Spauskite ir laikykite: Kai paspausite ir laikote, galite tempti pelę, kad sukurtumėte stačiakampį.
Spustelėti: Spustelėkite norėdami nustatyti vietos kampus. Dalux automatiškai sukurs vietos kraštus pagal šiuos taškus. Pridėkite tiek kampų, kiek reikia pageidaujamai vietai apibrėžti. Spustelėkite pradinį tašką, kad uždarytumėte vietą.
Kai zona bus nubrėžta, suteikite zonai vardą ir spustelėkite 'OK'.
Kaip redaguoti zonas

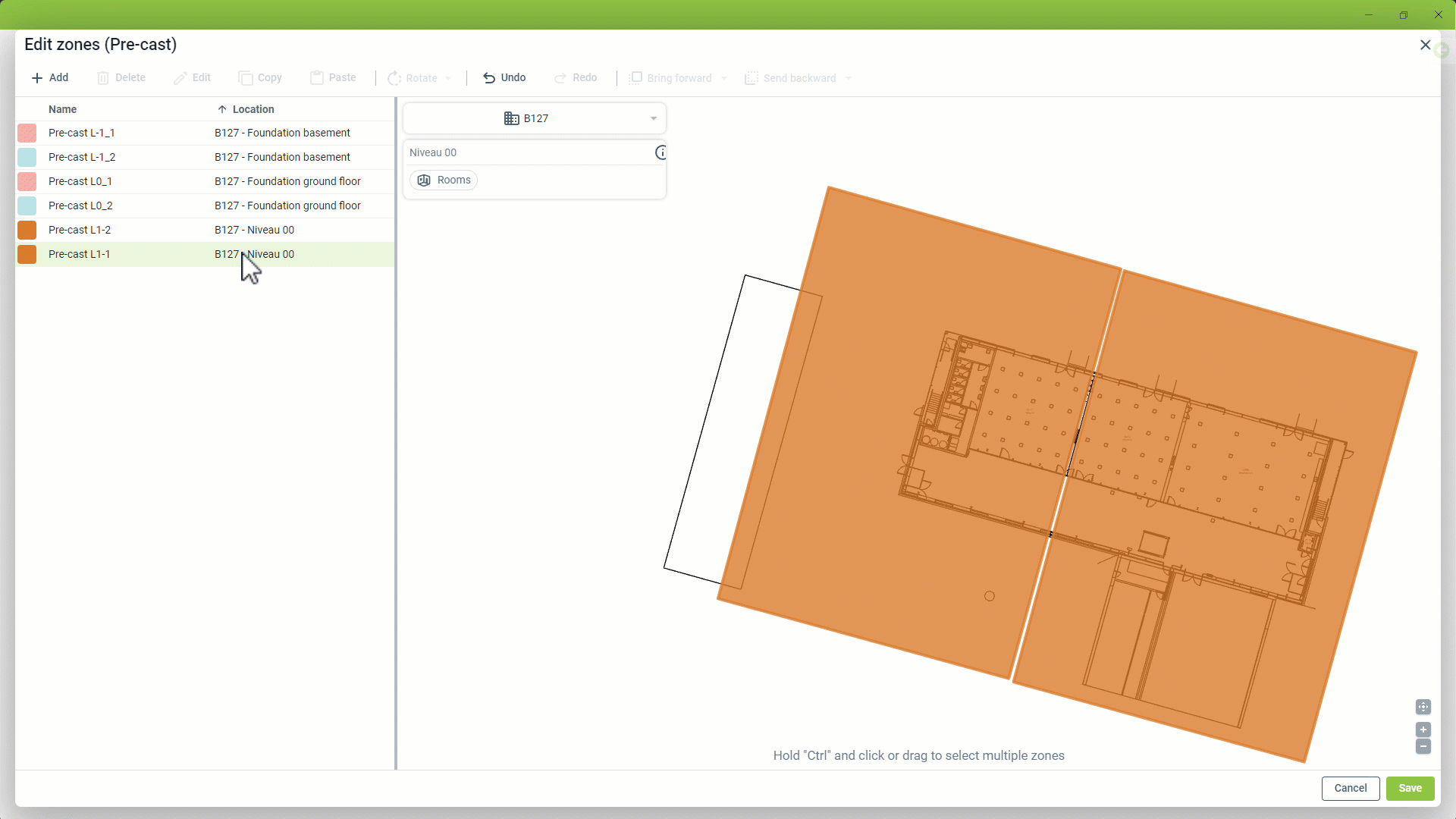

Kai zona sukuriama, galite ją redaguoti šiais būdais, pasirinkę ją iš sąrašo rodinio.
Perkelti: Norėdami perkelti visą zoną, užveskite pelės žymeklį ant vietos, kol žymeklis pasikeis į keturkryptę rodyklę. Tada spustelėkite ir laikykite pelės mygtuką, kad perkeltumėte zoną.
Redaguoti/Panaikinti kampus: Norėdami redaguoti arba pašalinti kampą, perkelkite žymeklį ant žalio kampo, kol jis taps geltonas. Tada spustelėkite ir laikykite, kad perkeltumėte kampą. Jei suderinsite kampą su dviem kitais kampais, kad susidarytų tiesi linija, žymeklis taps raudonas. Atleiskite pelės mygtuką, kad pašalintumėte kampą.
Sukurti kampą: Norėdami pridėti kampą, paprasčiausiai perkelkite pelę ant tiesios linijos, kol ji pasikeis į aukštyn/žemyn rodyklę. Spustelėkite ir laikykite pelės mygtuką, kad sukurtumėte naują kampą, ir atleiskite mygtuką, kad užbaigtumėte procesą.
Atkreipkite dėmesį, kad zonos pakeitimas paveiks VISUS esamus registravimus, pridėtus prie pastato, o ne tik naujus registravimus.

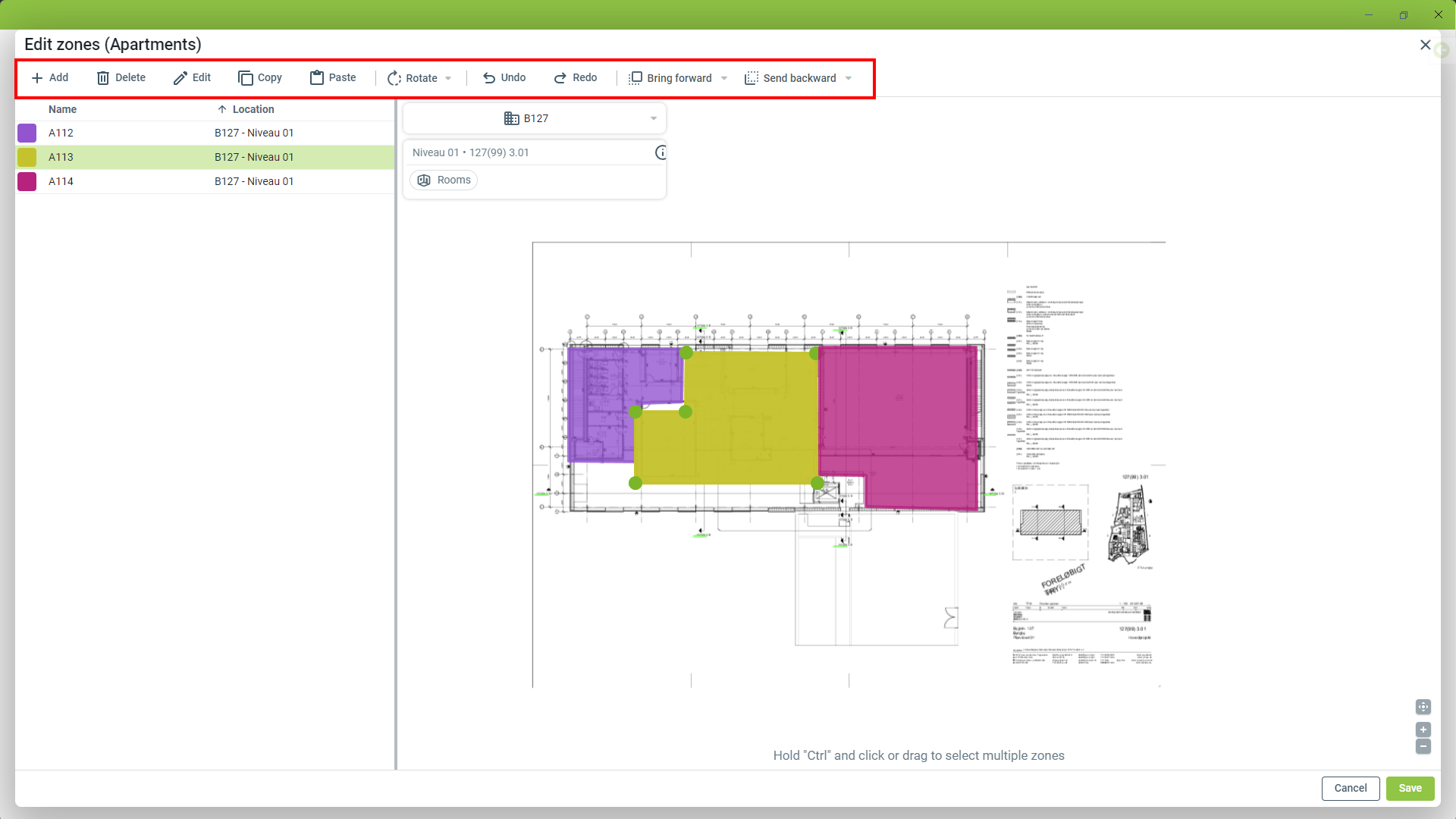

Pasirinkus zoną, viršutinė įrankių juosta leidžia pasirinkti šias galimybes.
-
Pridėti: Norėdami sukurti naują zoną, pradėkite ją brėždami dešinėje esančiame vaizde.
-
Ištrinti: Ištrinti pasirinktą zoną. Zonos yra visam laikui ištrinamos, kai spustelėsite 'Išsaugoti'.
-
Redaguoti: Keisti pasirinktos zonos pavadinimą ir savybes. Jei zonos pavadinimas yra naudojamas keliuose zonose, iššokantis langas paklaus, ar pakeitimai turėtų būti taikomi visoms zonoms ar tik pasirinktai.
-
Kopijuoti: Kopijuoti zoną į mainų sritį.
-
Įklijuoti: Įklijuoti nukopijuotą zoną į naują vietą.
-
Pasukti: Įrankiai zonai sukti ir veidrodinti.
-
Anuliuoti: Anuliuoti veiksmus, atliktus nuo paskutinio įrašymo.
-
Perdaryti: Atkurti veiksmus, atšauktus nuo paskutinio įrašymo.
-
Siųsti tolyn: Perkelti zoną vieną žingsnį pirmyn. Labiausiai tolima zona bus vienintelė zona, susieta su registravimais iš šio zonos lygmens. Išskleidžiamas sąrašas leidžia jums perkelti zoną į priekį visų kitų.
-
Siųsti atgal: Išplečiamajame sąraše galima zoną perkelti už kitų.
Patarimai ir triukai
Norėdami kopijuoti ir įklijuoti zoną, taip pat galite naudoti savo operacinės sistemos sparčiuosius klavišus:
- Windows: Ctrl + C / Ctrl + V
- macOS: Cmd + C / Cmd + V
Norėdami anuliuoti savo paskutinį veiksmą, naudokite Ctrl + Z arba CMD + Z.
Kaip sukurti zonų sluoksnius
Galite sukurti zonos lygmuo savo zonoms organizuoti. Projektas gali apimti iki 10 zonų sluoksnių.
Naudoti daugiau zonos sluoksnių, eiti į
Nustatymai
Vieta
'Zonos'.

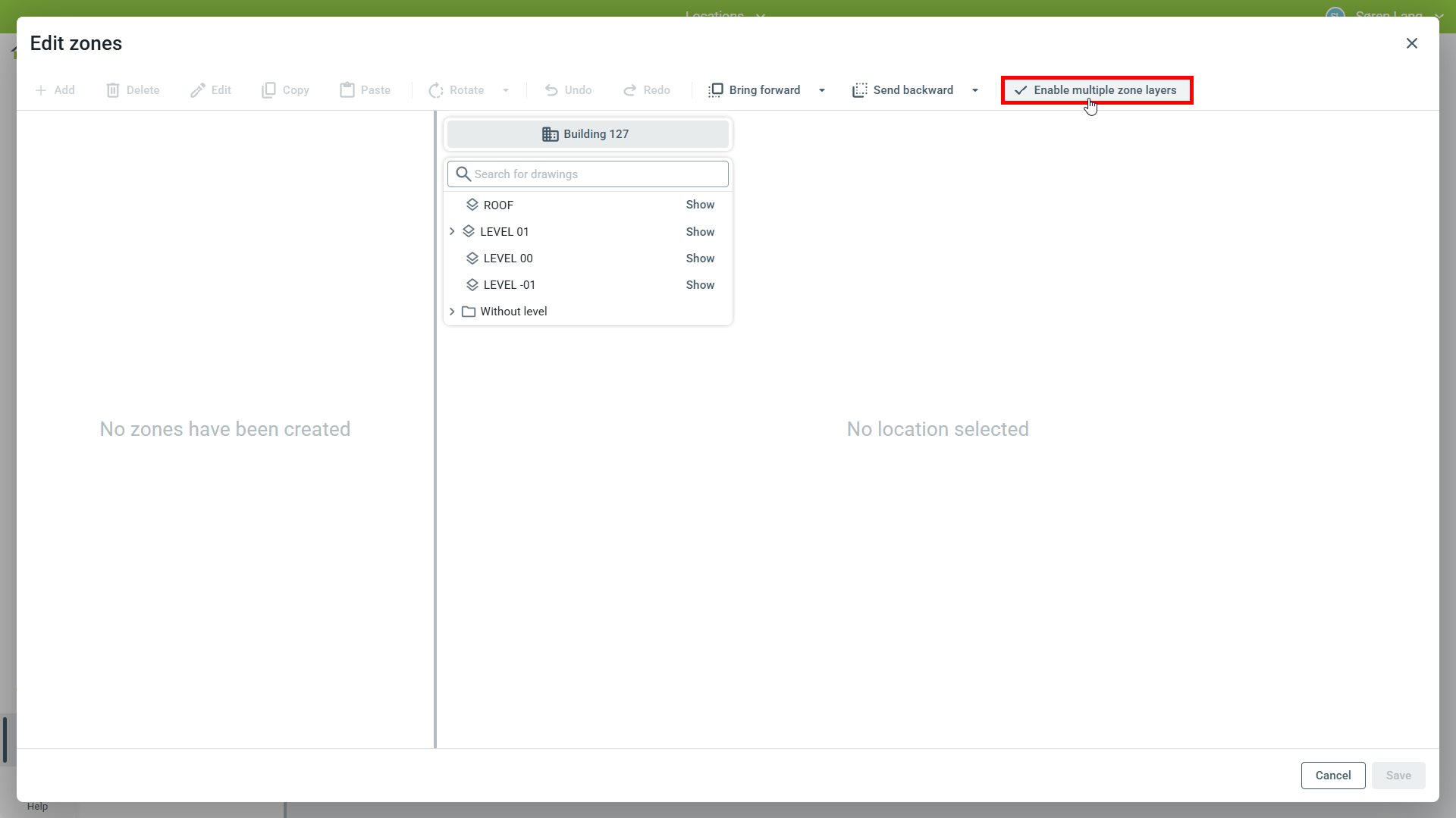

Naujame lange spustelėkite Įjungti kelis zonų lygmenis:

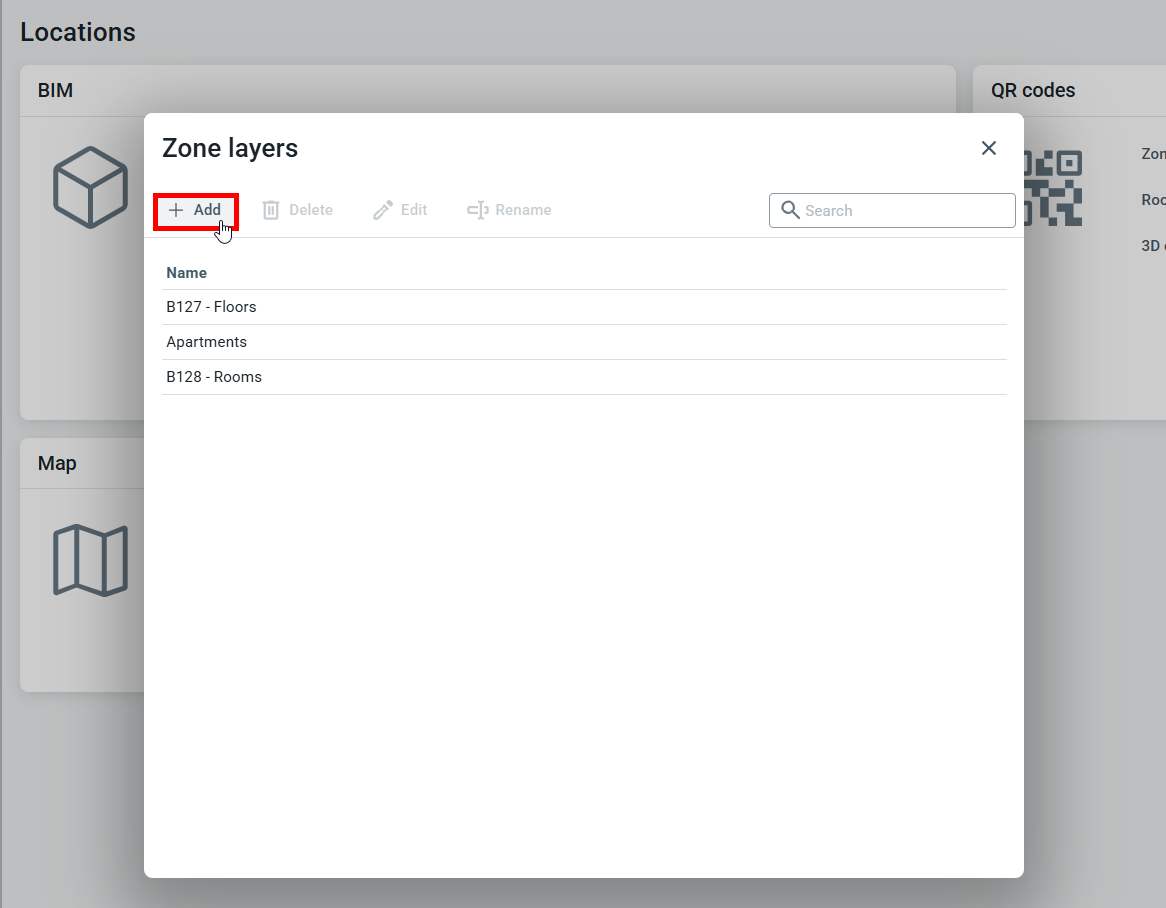

Jei įjungti keli zonų sluoksniai, zonų redagavimo langas pasikeis ir jame bus rodomi skirtingi zonų sluoksniai. Iš čia galite pridėti naujų zonų sluoksnių spustelėję Pridėti.
Galite redaguoti esamus zonos lygmenis, dukart spustelėję zonos lygmens pavadinimą arba spustelėję Redaguoti.

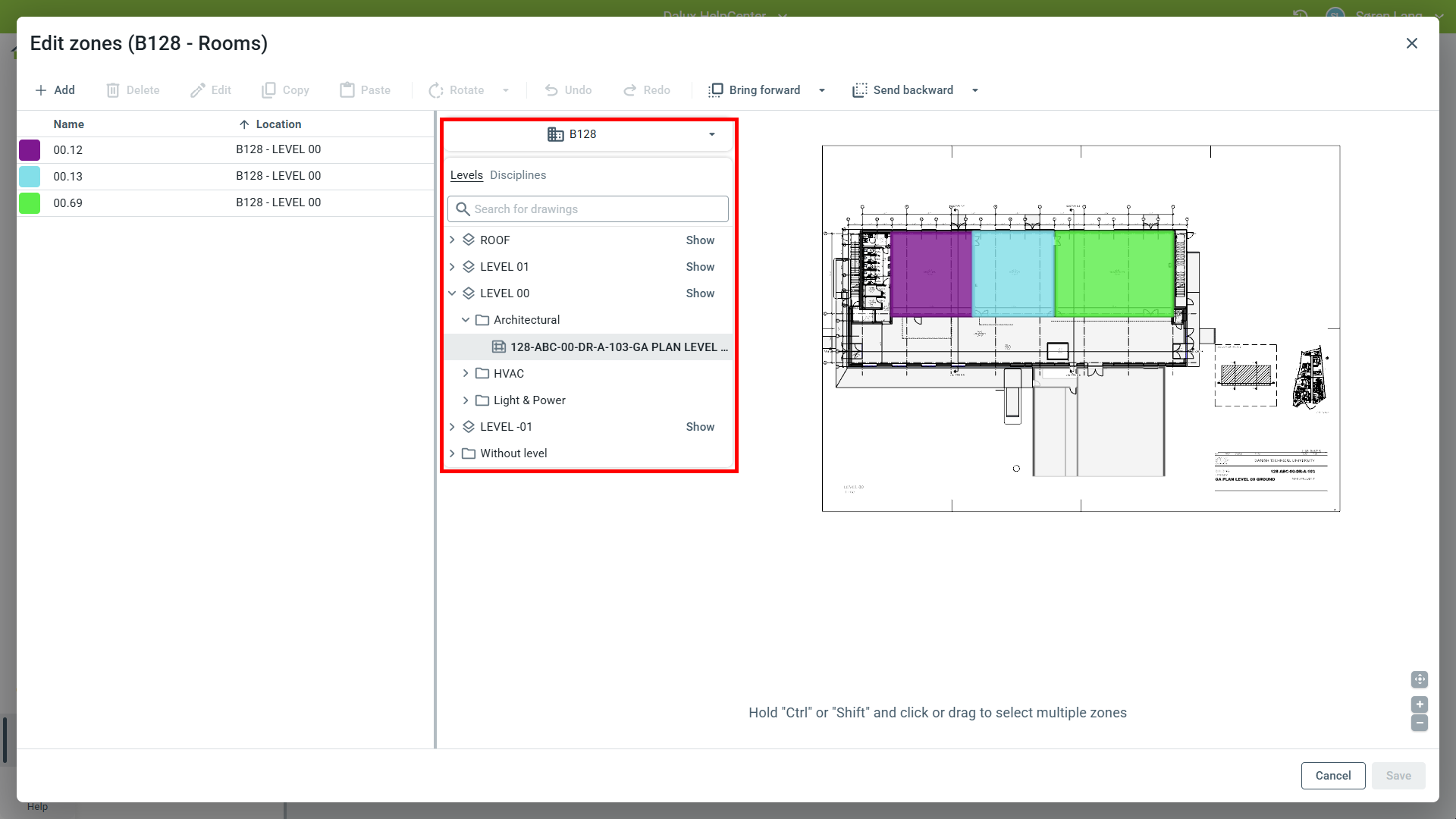

Čia nubrėžtos zonos bus įtrauktos į zonų sluoksnį. Galite pasirinkti pastatą ir brėžinį iš meniu.
Skaityti daugiau
Kai zonos viename sluoksnyje persidengia, metaduomenyse bus išsaugota tik viršutinės (labiausiai į priekį nutolusios) zonos informacija. Tada norint išsaugoti duomenis iš daugiau zonų, reikia kelių sluoksnių.
Kaip pridėti savybes prie zonų
Kurdami ar redaguodami zonas, galite prie jų pridėti savybių, kad būtų lengviau pasiekti papildomą informaciją.
Norėdami pridėti savybių, nubrėžkite naują zoną arba dukart spustelėkite zonos pavadinimą sąraše, kad ją atidarytumėte. Tada galite pridėti arba įklijuoti iš 2 stulpelių skaičiuoklės, kad pridėtumėte savybes.
Skaityti daugiau
Norėdami sužinoti daugiau apie zonas infrastruktūros projektuose, galite perskaityti šį straipsnį: Kaip nustatyti zonas InfraField.
