Tekla papildinį sukūrė Dalux ir jis veikia su Tekla, padėdamas atlikti tokias užduotis kaip modelių ir brėžinių įkėlimas bei komentarų kūrimas ar peržiūra.
Šiame straipsnyje parodyta, kaip įkelti modelius ir brėžinius naudojant papildinį. Papildinys neįkelia tikrojo Tekla modelio failo į Dalux. Vietoje to jis apdorojamas kaip „daluxbim“ failas.
Norėdami sužinoti, kaip atsisiųsti papildinį, perskaitykite šį straipsnį: Dalux papildiniai modeliavimo programinei įrangai
Kaip įkelti ir atnaujinti savo 3D modelio ir brėžinių failus
Vartotojo teisės
Norėdami įkelti dokumentus iš Tekla, turite būti vartotojo grupėje, turinčioje leidimus redaguoti pastatus ir vietas atitinkamame Dalux projekte. Jei to negalite padaryti, susisiekite su savo projekto administratoriumi.
Pasirinkite projektą ir pastatą
Norėdami įkelti savo modelį iš Tekla į Dalux, atidarykite Tekla ir papildinyje įsitikinkite, kad esate prisijungę prie savo Dalux paskyros.
Pasirinkite arba pakeiskite projektą spustelėdami Pakeisti projektą ir pasirinkdami projektą iš sąrašo.
Spustelėkite Įkelti įrankių juostoje, pasirinkite pastatą ir failą, į kurį norite įkelti savo modelį, ir spustelėkite Gerai:
Jei tai pirmas kartas, kai įkeliate šį modelį, failo lauke pasirinkite "naujas failas". Jei šis modelis jau buvo anksčiau įkeltas, pasirinkite failą, kurį norite atnaujinti.
Svarbu!
Įsitikinkite, kad pastatas, į kurį norite įkelti savo Tekla failą, jau egzistuoja Dalux projekte, nes per papildinį negalite sukurti naujų pastatų.
Įkelti failus
Pagrindiniame įkėlimo ekrane galite pasirinkti failus, kuriuos norite įkelti, ir matyti su jais susijusius metaduomenis.
Pastaba
Jei įkeliate pirmą kartą, pirmiausia pereikite per Lygio susiejimas,
Savybės susiejimas ir
Disciplinos susiejimas (žr. toliau). Papildinys išsaugo šiuos nustatymus būsimiems įkėlimams.
Failo pavadinimas: Tai yra failo pavadinimas Dalux. Pakeiskite tai skiltyje Savybės susiejimas, kad jis būtų užpildytas Tekla savybėmis, arba dukart spustelėkite failo pavadinimą sąrašo rodinyje, kai jį pasirinksite, kad pakeistumėte jį rankiniu būdu.
Versija: Tai yra versija, kurią failas turės Dalux po įkėlimo (kiekvienas eksportas padidins šį skaičių).
Aplankas: Pasirinkite aplanką Dalux Box, į kurį bus įkeltas failas.

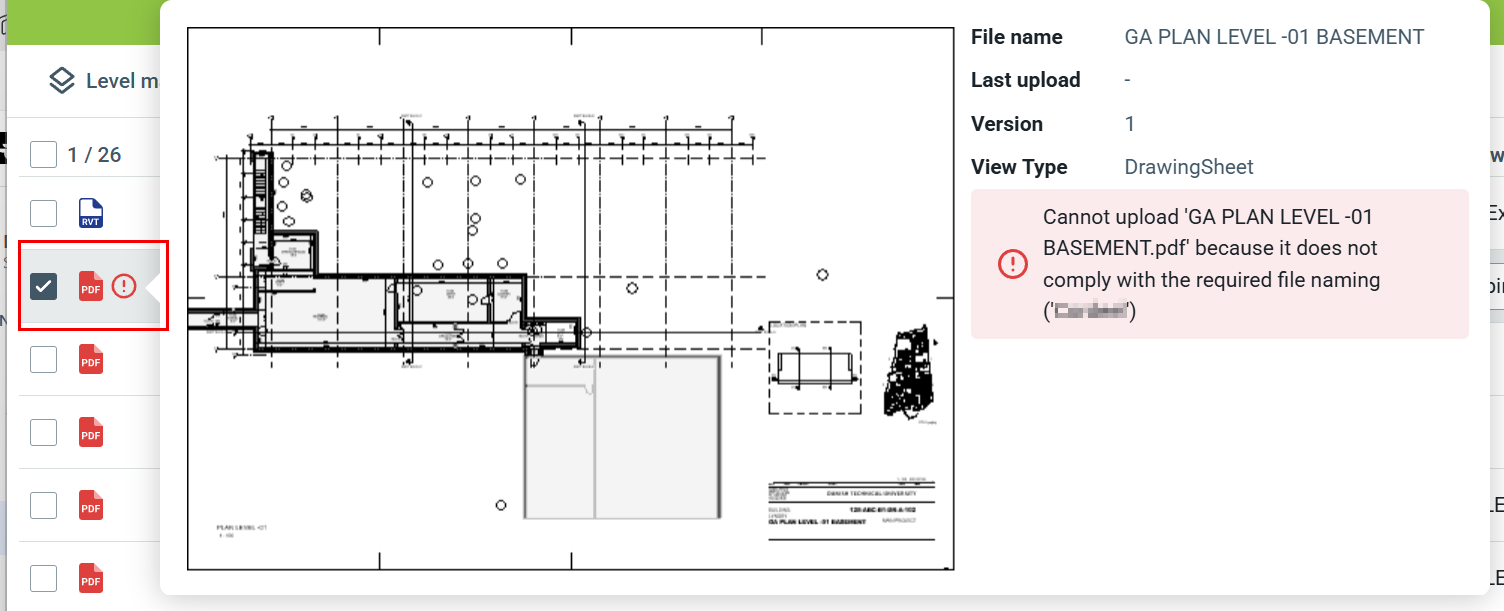

Jei aplankui priskirtas failo pavadinimo šablonas, papildinys rodo įspėjimą, jei pavadinimas neatitinka šablono. Papildinys neįkelia failų, kurių pavadinimai neatitinka šablono.
Įkelta: Tai yra šio failo paskutinio įkėlimo data.
Aktyvus rodinys: Pasirinkite rodinį, kuris nustato lygį, prie kurio turi būti priskirtas brėžinys. Pasirinkite „Jokio susiejimo“, jei nenorite, kad brėžinys / lapas būtų susietas su lygiu.
Dalux lygis: Pasirinkite lygį, prie kurio brėžinys bus priskirtas pagal aktyvų rodinį.
Numeris: Tai yra brėžinio lapo numeris (redaguojamas tik Tekla).
Pavadinimas: Tai yra pavadinimas, naudojamas brėžiniui Design ir Vietose. Įveskite reikšmę rankiniu būdu arba priskirkite ją skiltyje Savybės susiejimas.
Turinio aprašymas: Tai yra sistemos metaduomenų laukas. Įveskite reikšmę rankiniu būdu arba priskirkite ją skiltyje Savybės susiejimas.
Pasirinktiniai projekto metaduomenys čia rodomi ir veikia kaip „Turinio aprašymas“.
Pasirinkite failus pažymėdami langelius, ir papildinys paryškina kiekvieną pasirinktą eilutę.
Oranžinė žvaigždutė rodo privalomą lauką. Turite pasirinkti reikšmę, kad galėtumėte įkelti failą.
Patarimai ir gudrybės
Galite pasirinkti kelis elementus laikydami nuspaudę Ctrl arba Shift, kai pasirenkate kelias eilutes.
Modelio failai
Modeliai veikia taip pat kaip brėžiniai, tik yra du pagrindiniai skirtumai.

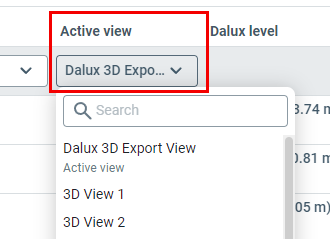

Aktyvus rodinys (3D)
Pasirinkite 3D rodinį, kurį norite naudoti įkėlimui. Įkėlimas naudoja šio rodinio detalumo lygį, o papildinys įkelia tik šiame rodinyje matomus objektus.
Lygio susiejimas
ĮSPĖJIMAS
Jei jūsų Dalux projekte jau yra lygių, įkeliant į Dalux nesukurkite lygių iš savo lapų.
Lygio susiejimas rodo modelio lygius. Kiekvieną jų galite susieti su Dalux lygiu ir priskirti pavadinimą.
Galite:
- Pasirinkti esamus lygius, jei jie jau buvo sukurti Dalux.
- Sukurti naują remiantis modelio lygiu.
- Pasirinkite „Jokio lygio susiejimo“, ir papildinys neimportuos lygio.
Savybės susiejimas
Skiltyje Savybės susiejimas, nurodote failo pavadinimą ir susiejate bet kokius Dalux metaduomenis su Tekla savybe.
Dalux nuosavybė: Pasirinkite sistemos arba įprastinį Dalux projekto metaduomenų lauką. Čia pateikiama dabartinė reikšmė, naudojama kiekvienam failui.
Tekla savybė: Pasirinkite savybes iš Tekla modelio. Čia pateikiama nauja reikšmė, kuri bus naudojama Dalux savybei po to, kai spustelėsite Taikyti.
Spustelėję Taikyti ir įkėlę failus į Dalux, papildinys išsaugo šią sąranką ir naudoja ją kitą kartą įkeliant.
Galite atkurti ankstesnį susiejimą, naudotą paskutinio įkėlimo metu, spustelėdami "Grįžti prie paskutinio įkelto susiejimo" apatiniame kairiajame kampe.
Patarimai ir gudrybės
Pavadinimas yra vardas, kuris rodomas po Vietos, todėl laikykite jį trumpą ir konkretų.
Norėdami pridėti dvi Tekla savybes prie Dalux savybės, sujunkite jas į naują Tekla savybę ir tada priskirkite tą naują Tekla savybę Dalux savybei.
Disciplinos susiejimas
Skiltyje disciplinos susiejimas galite susieti „Disciplina“, „Subdisciplina“ arba abu su vartotojo įvestimi arba Tekla savybe.
Dalux nuosavybė: Pasirinkite Disciplina arba Subdisciplina. Čia pateikiama dabartinė reikšmė, naudojama kiekvienam failui.
Tekla savybė: Pasirinkite savybes iš Tekla modelio. Čia pateikiama nauja reikšmė, kuri bus naudojama Dalux savybei po to, kai spustelėsite Taikyti.
Po to, kai spustelėsite Taikyti ir įkelsite failus į Dalux, papildinys išsaugos šią sąranką ir naudos ją kitą kartą įkeldami.
Galite atkurti ankstesnį susiejimą, naudotą paskutinio įkėlimo metu, spustelėdami "Grąžinti paskutinį įkeltą susiejimą".
Patarimai ir gudrybės
Dalux naudoja Disciplina ir Subdisciplina, kad surūšiuotų brėžinius po Vietomis.
Pranešimas

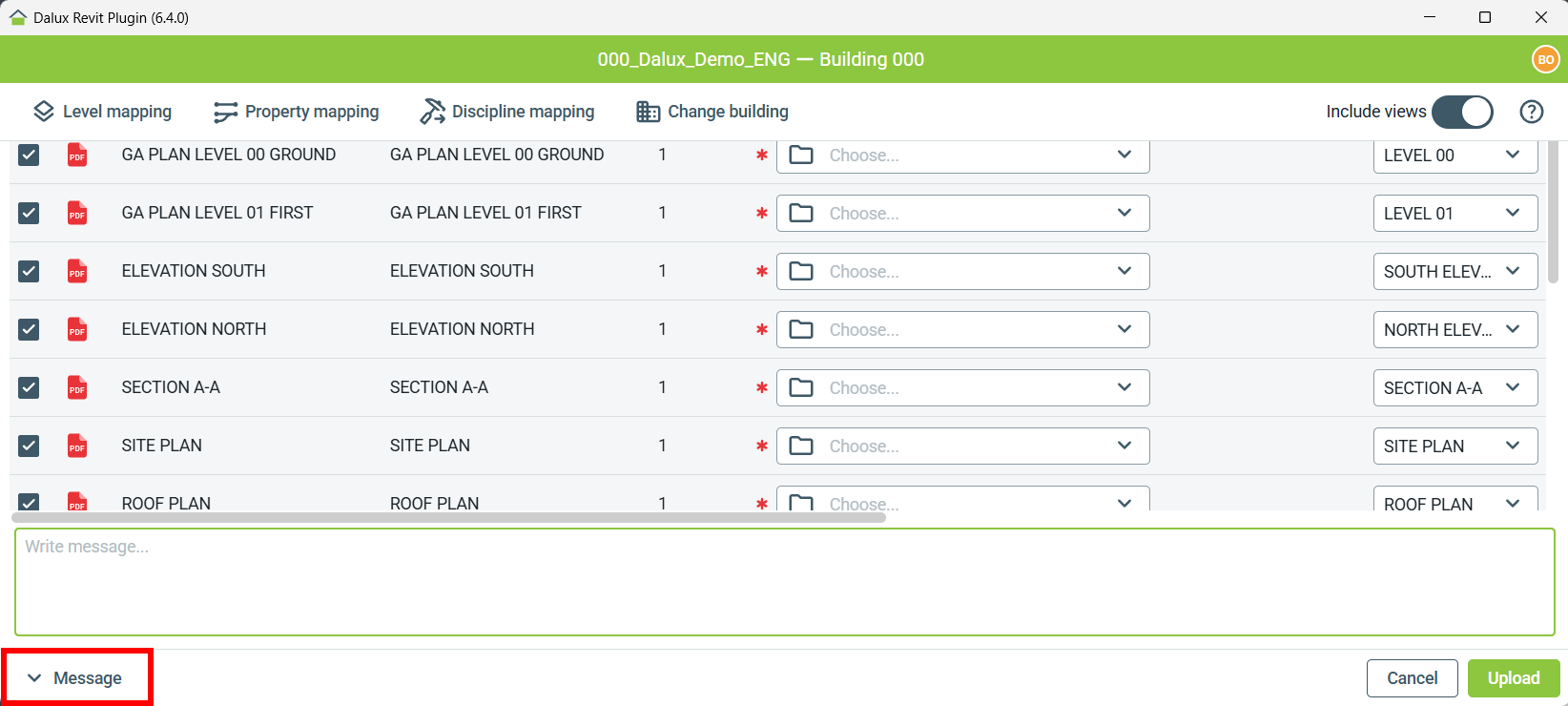

Apačioje galite įvesti pranešimą, kad paaiškintumėte įkėlimo priežastį. Galite pridėti tik vieną pranešimą visam įkėlimui, o ne kiekvienam atskiram failui. Pranešimas rodomas įkėlimo registre Dalux Box Pro.
Po įkėlimo
Kai baigsite nustatyti failus ir spustelėsite "Įkelti", matysite eigos ekraną.
Kai visi failai bus įkelti, rezultate prie kiekvieno sėkmingo įkėlimo bus rodoma varnelė.

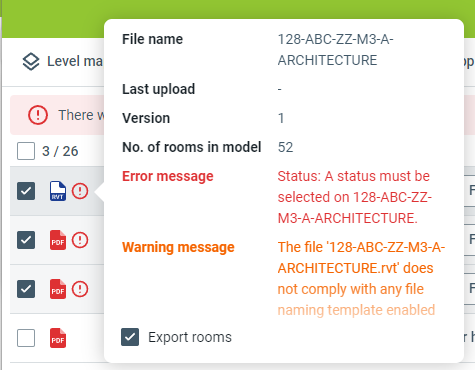

Jei nepavyksta įkelti kurio nors failo, dešinėje nuo kiekvieno iš jų atsiranda raudona informacijos piktograma. Užveskite pelę virš piktogramos, kad pamatytumėte priežastį.
Pastaba
Jūsų modelis bus įkeltas į Vietos modulį kaip daluxbim failas. Jei modelis susietas su Dalux Box, jis ten taip pat bus išsaugotas kaip daluxbim failas.
