Šiame straipsnyje bus parodyta, kaip atlikti kirpimus ir išmatavimus naudojant Vietos modulį.
Kaip atlikti kirpimus
Horizontalūs ar vertikalūs kirpimai

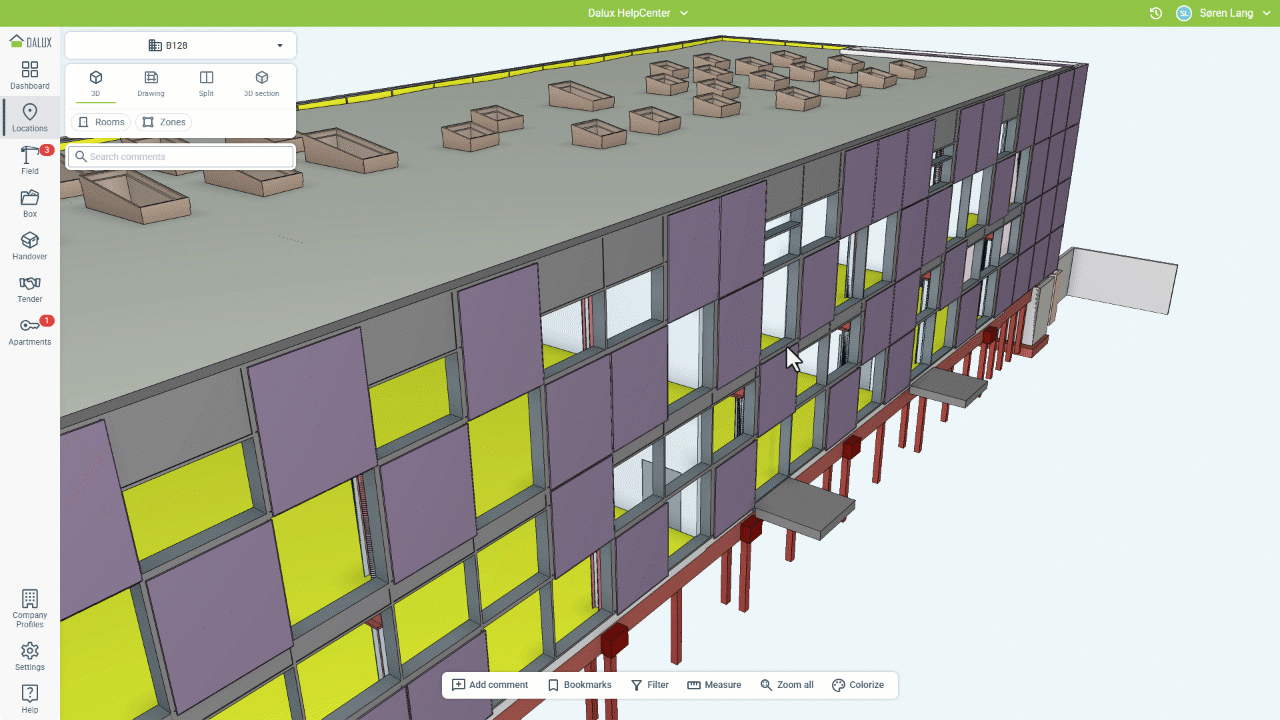

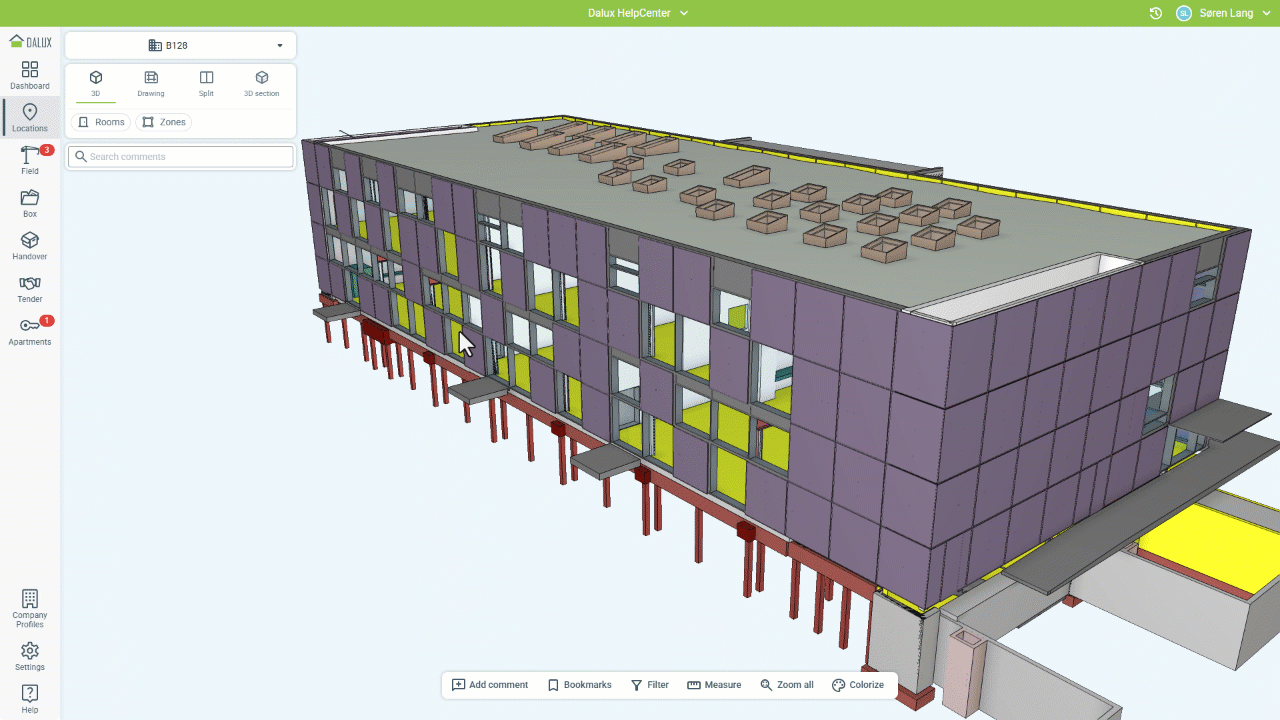

Norėdami kirpti modelį, eikite į Vietas, ir pasirinkite pastatą. Spustelėkite modelio elementą, kuris bus jūsų kirpimo pradžios taškas. Tada spustelėkite
-piktogramą.
Jei spustelėsite horizontalų elementą, jūsų modelis bus kirptas horizontaliai. Jei spustelėsite vertikalų elementą, jūsų modelis bus kirptas vertikaliai.
Norėdami pašalinti pjūvį, spustelėkite Pašalinti pjūvį.
Patarimai ir gudrybės
Taip pat galite naudoti CTRL+ slinkties ratuką, kad pakeltumėte arba nuleistumėte pjūvį.
Galite sukurti kelis pjūvius vienu metu.
Lentelės kirpimas
Jei norite kirpti keliomis kryptimis vienu metu, galite naudoti Lentelės kirpimą.
Norėdami tai padaryti, spustelėkite elementą ir spustelėkite po
Kirpti. Tada pasirinkite 'Lentelės kirpimas'.
Tai sukuria Lentelės kirpimą, kurį galima pritaikyti naudojant įvairias kryptinės rodykles. Norėdami pašalinti pjūvį, spustelėkite Pašalinti pjūvį.
Panaikinti pjūvius

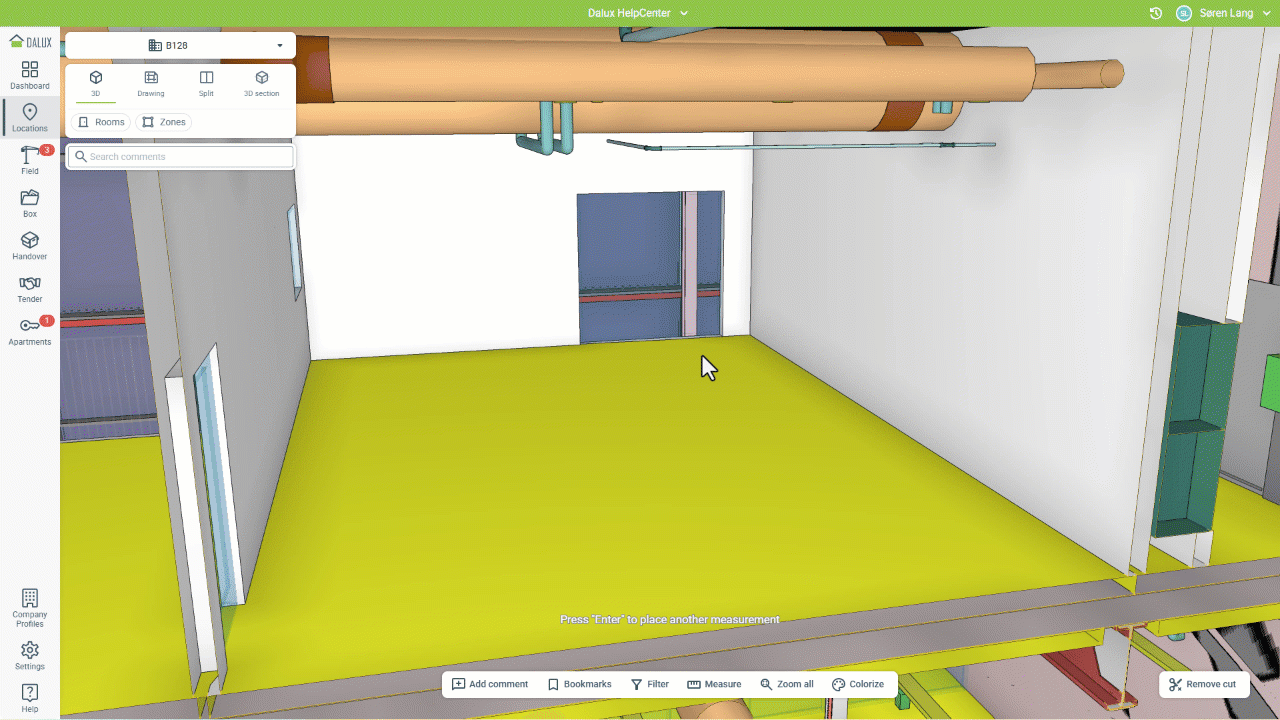

Galite ignoruoti pjūvį modelio failui arba konkrečiai kategorijai, kad gautumėte daugiau konteksto šiems elementams. Norėdami tai padaryti, panaudoję Kirpti, pasirinkite elementą ir spustelėkite 'Ignoruoti kategoriją' arba 'Ignoruoti failą', kad pašalintumėte juos iš pjūvio ir izoliuotumėte elementus.
- Ignoruoti kategoriją: pašalina visus elementus iš šios kategorijos iš pjūvio
- Ignoruoti failą: pašalina visus elementus iš pasirinkto objekto failo iš pjūvio
Rodomas pavyzdys ignoruoja MEP modelio failą iš pjūvio:
Tai veikia visoms anksčiau minėtiems pjovimo metodams.

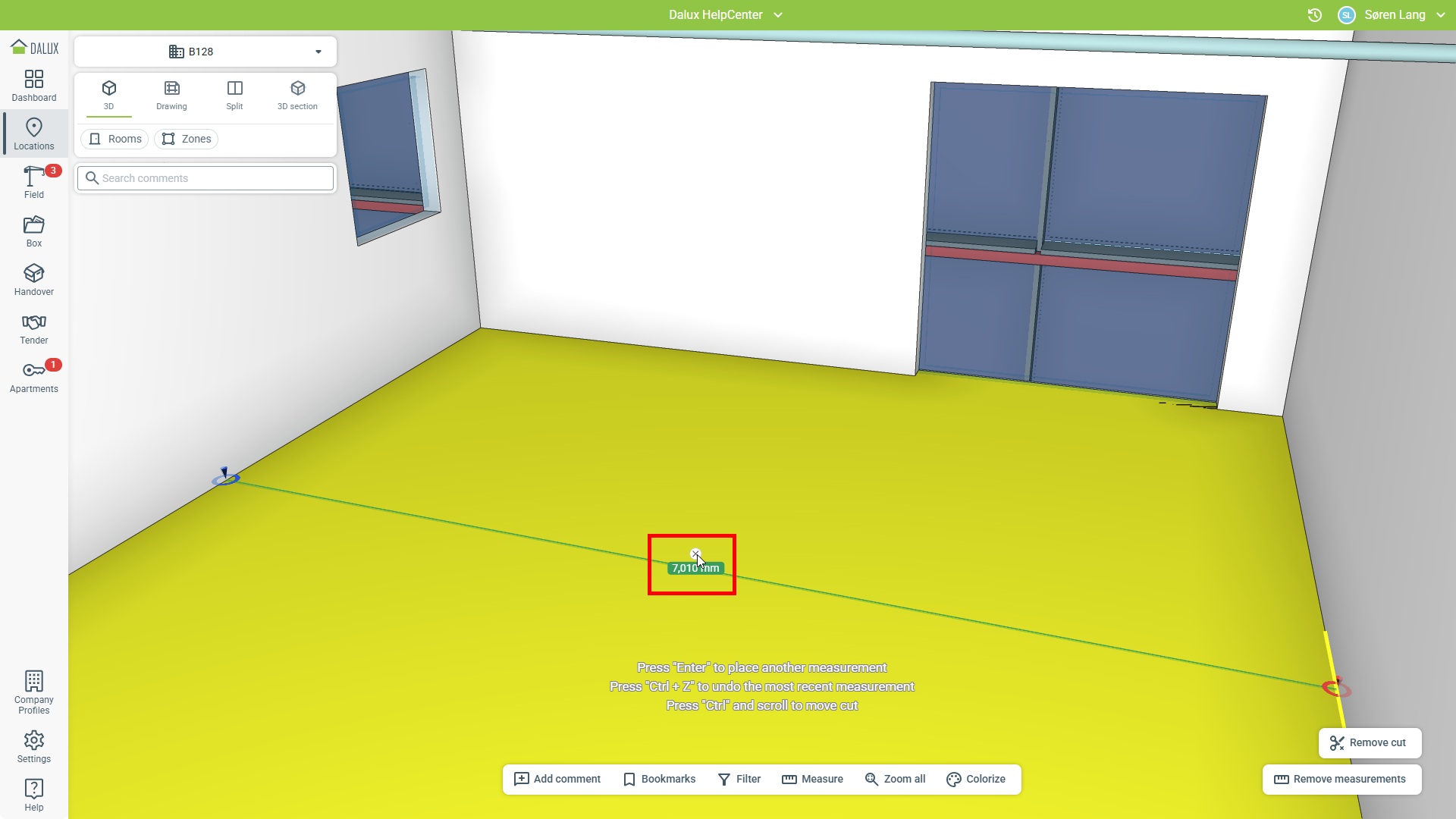

Kaip atlikti matavimus 3D
Patarimai ir gudrybės
Norėdami pagreitinti darbo eigą, pabandykite naudoti šiuos sparčiuosius klavišus:
- Tarpų juosta nustato rodymą, kad būtų statmenai 2D pjūviui
- Ctrl+Z anuliuoti naujausią išmatavimą
- 'Enter’ aktyvuoti naujausiai naudotą matmenų įrankį
- 'Esc’ išeiti iš matavimo režimo
- Spustelėkite rodykles ant išmatavimo, kad pakeistumėte išmatavimą

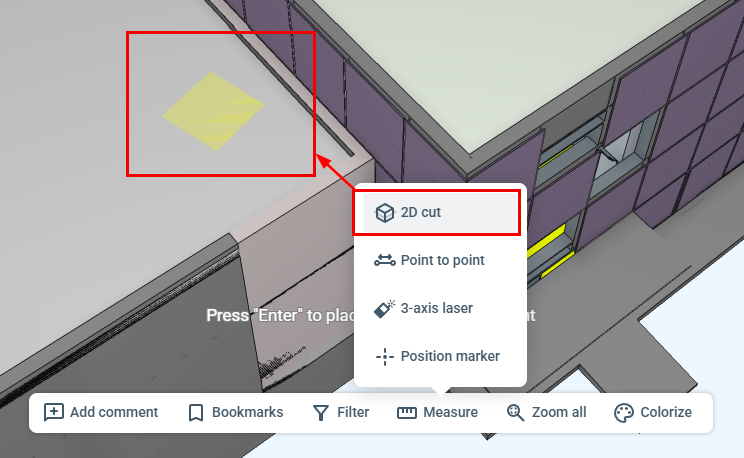

2D pjūvis

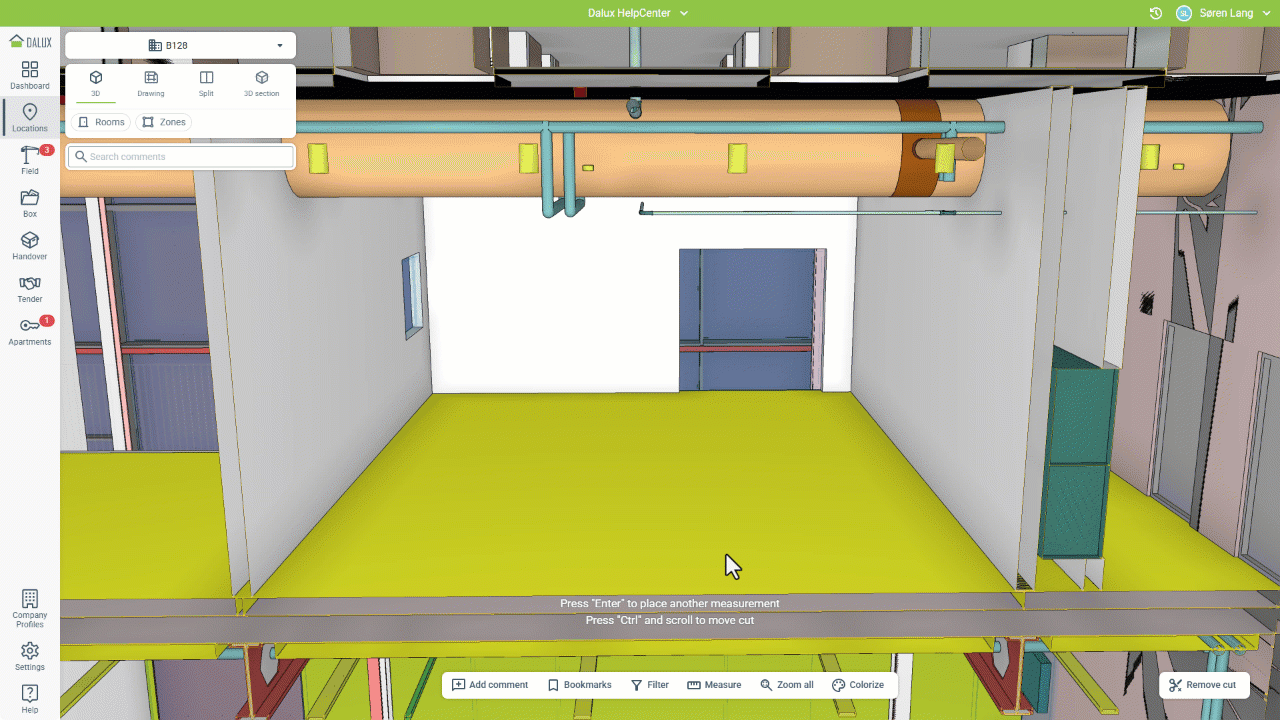

Prieš matuojant 3D, galite sukurti 2D skerspjūvį bet kuriame plane, užtikrindami, kad visi matavimai būtų šio plano.
Eikite į Vietas ir raskite elementą, kurį norite išmatuoti
Matmenys
2D pjūvis
Pasirinkite bet kurią plokštumą.
Tai sukurs pjūvį išilgai pasirinktos plokštumos, užtikrindamas, kad visi 3D matmenys įeina ant pjūvio susikertančių elementų. Jei išdėstymo linijos yra matomos, 3D matmenys taip pat užeis ant jų.

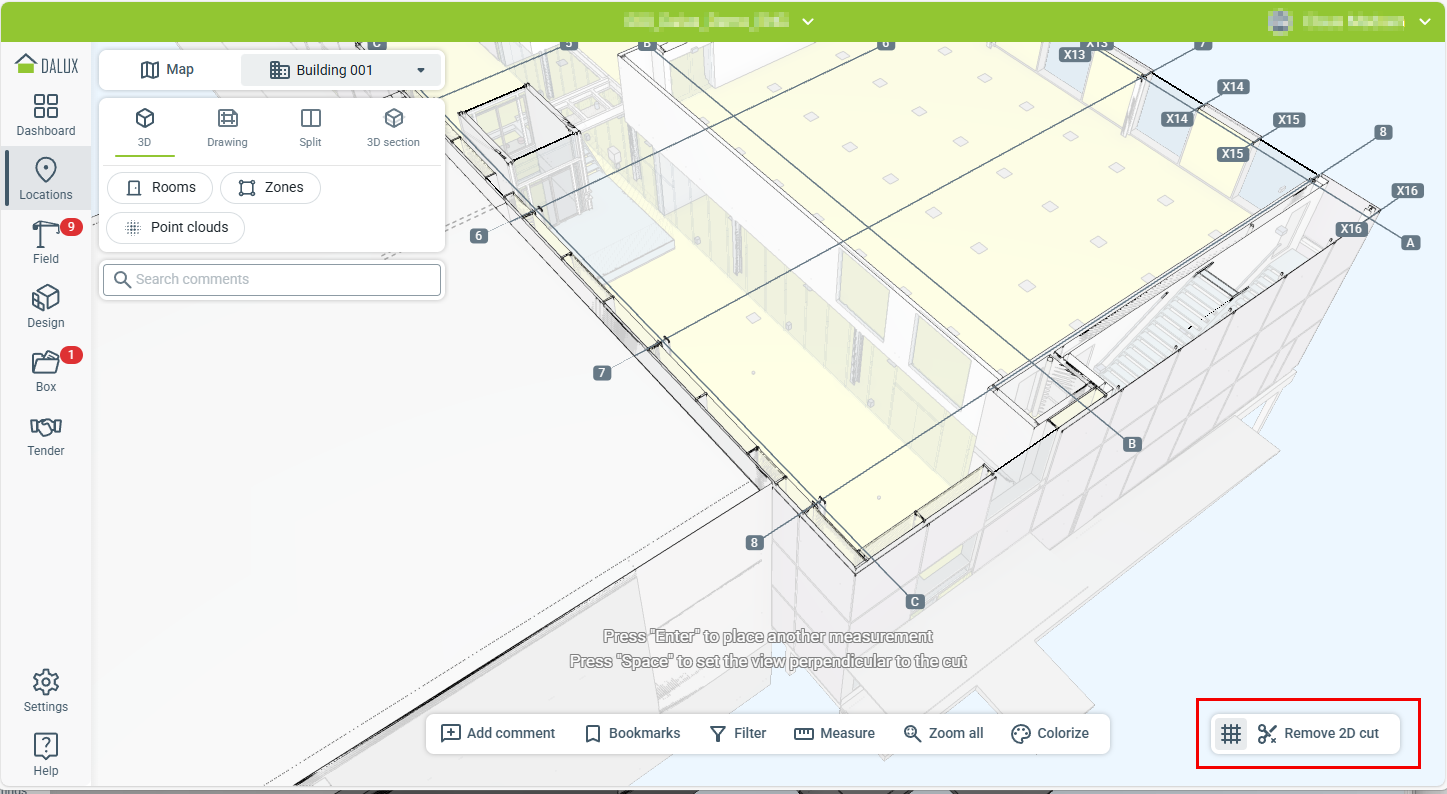

Apačioje dešiniajame kampe, spustelėkite , kad įjungtumėte arba išjungtumėte tinklelio linijas, arba pasirinkite
Panaikinti 2D pjūvį, kad panaikintumėte pjūvį ir ištrintumėte visus matmenis.
Taškas į tašką
Taškas į tašką matavimas leidžia matuoti tarp dviejų taškų.
Eikite į Vietas ir raskite elementą, kurį norite išmatuoti
Matuokite
'Taškas į tašką'.
Galite atlikti tiek išmatavimų, kiek norite, spustelėdami 'Taškas į tašką' vėl.
Norėdami pašalinti išmatavimą, užveskite pelę ant išmatavimo ir spustelėkite .

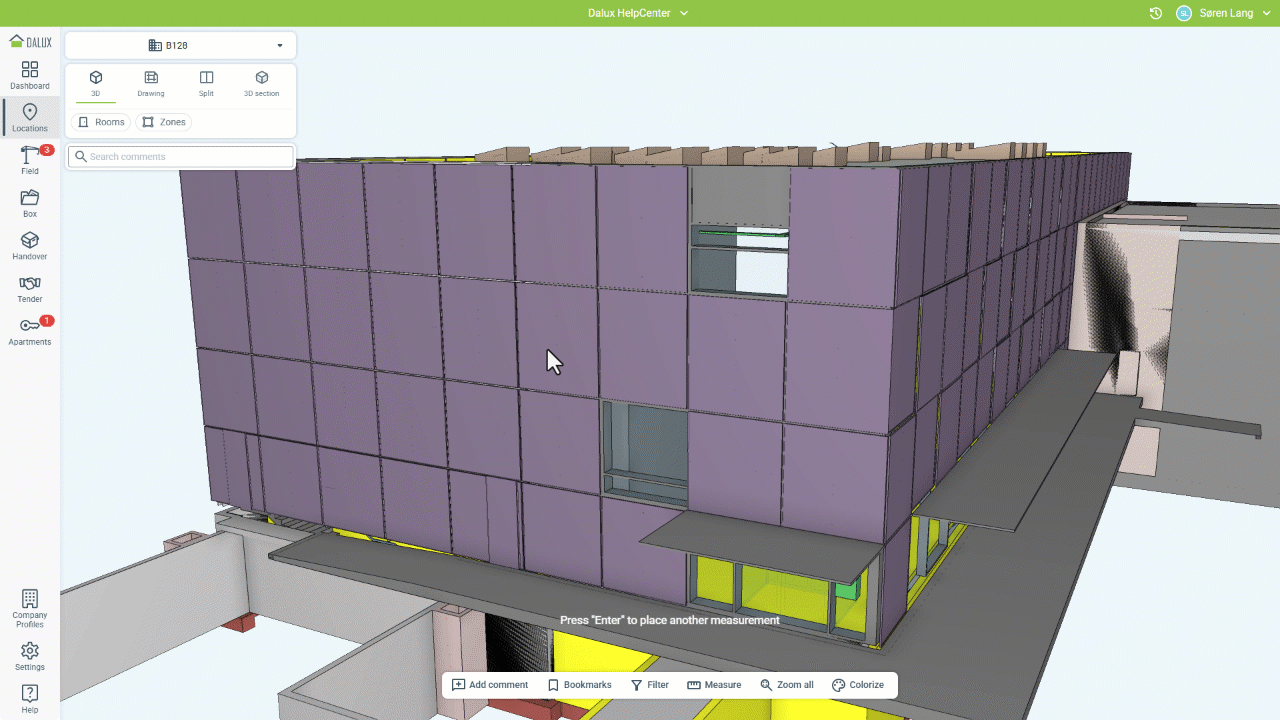

3 ašių lazeris
3 ašių lazerio įrankis sukuria išmatavimus trimis kryptimis, kilusiais iš to paties taško. Tai veikia panašiai kaip lazerio matavimo įrankis statybvietėje.
Eikite į Vietas ir raskite elementą, kurį norite išmatuoti
Matmenys
'3 ašių lazeris'.
Tuomet spustelėkite kažkur savo modelyje, kad padėtumėte lazerį. Galite perkelti lazerį aplink spustelėdami ir vilkdami jį.
Daugiau lazerių gali būti pridėta spustelėjus '3 ašių lazeris' vėl.
Patarimai ir gudrybės
Galite naudoti rodykles išmatavimų gale, kad perkeltumėte, išplėstumėte arba sutrauktumėte lazerį iki kito paviršiaus.

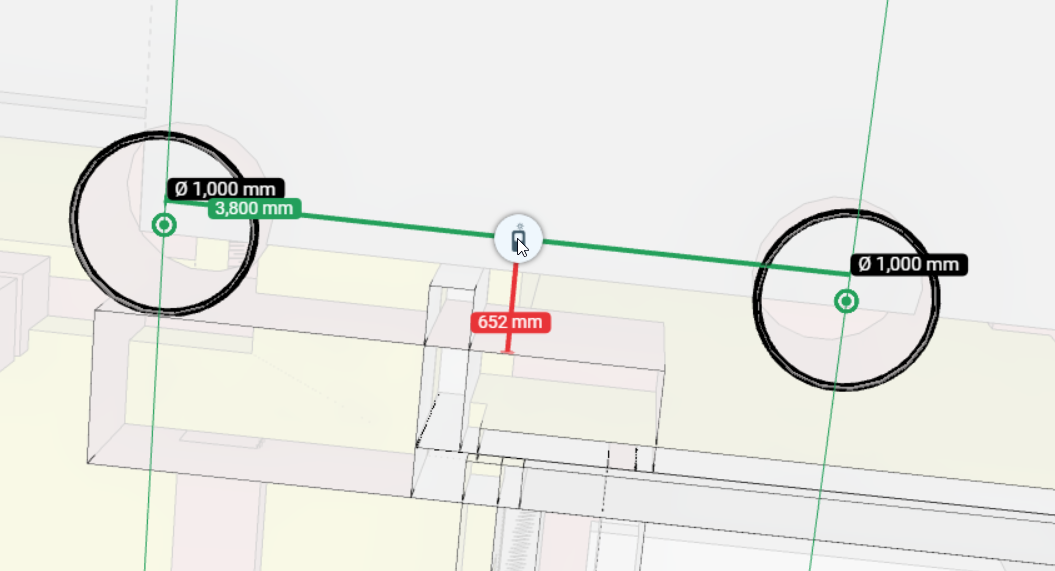

Naudojant taškas į tašką arba 3 ašių lazerį matuojant apvalius objektus, matavimai bus atliekami nuo objekto centro.
Matuokite trumpiausią atstumą

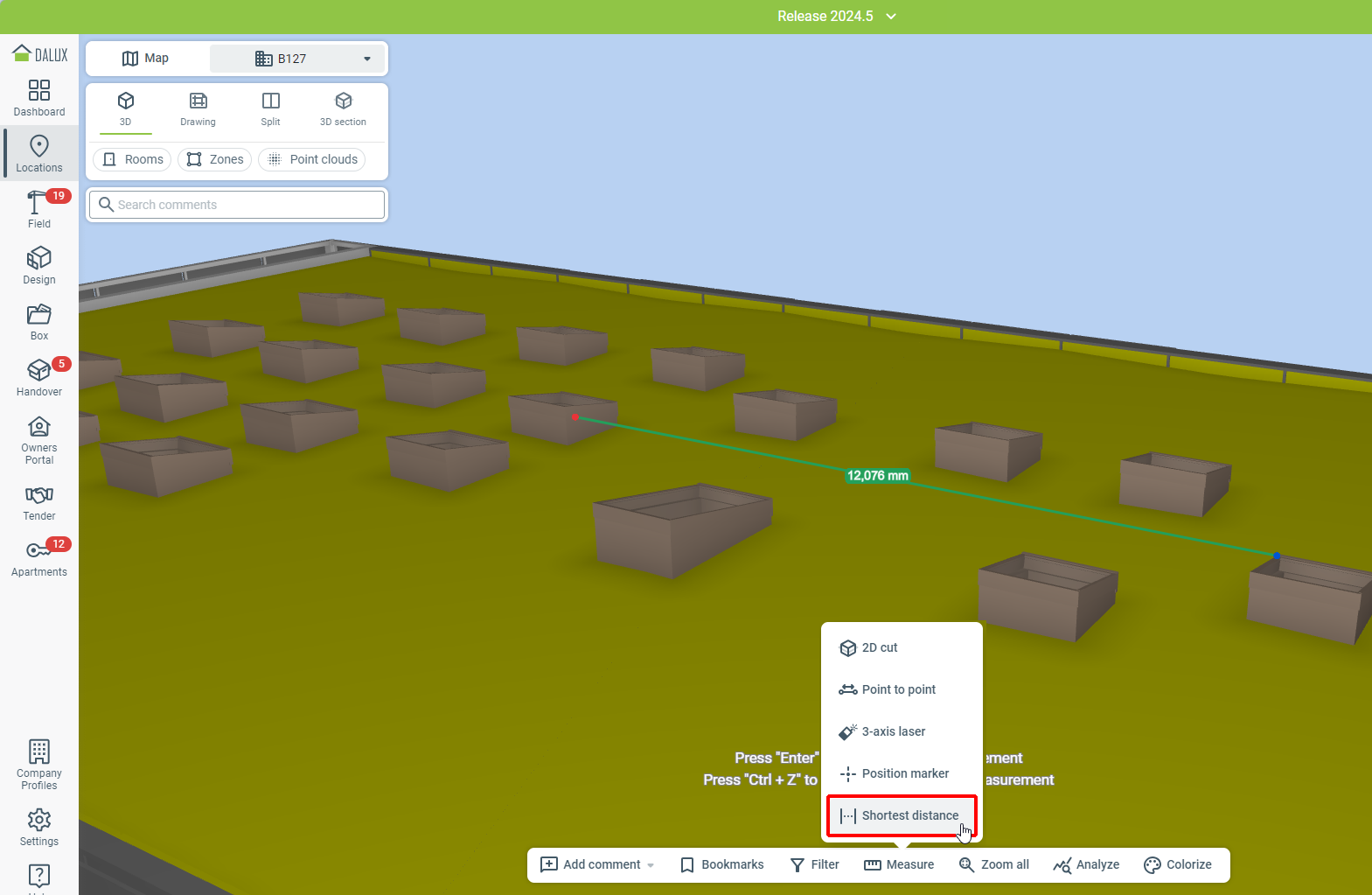

Jei naudojate Dalux darbalaukio programą, galite išmatuoti trumpiausią atstumą tarp dviejų objektų savo modelyje. Paspauskite du objektus modelyje ir bus išmatuotas trumpiausias atstumas tarp jų.
Padėties žymeklis
Galite gauti tikslią savo modelio padėtį naudodami padėties žymeklio išmatavimą

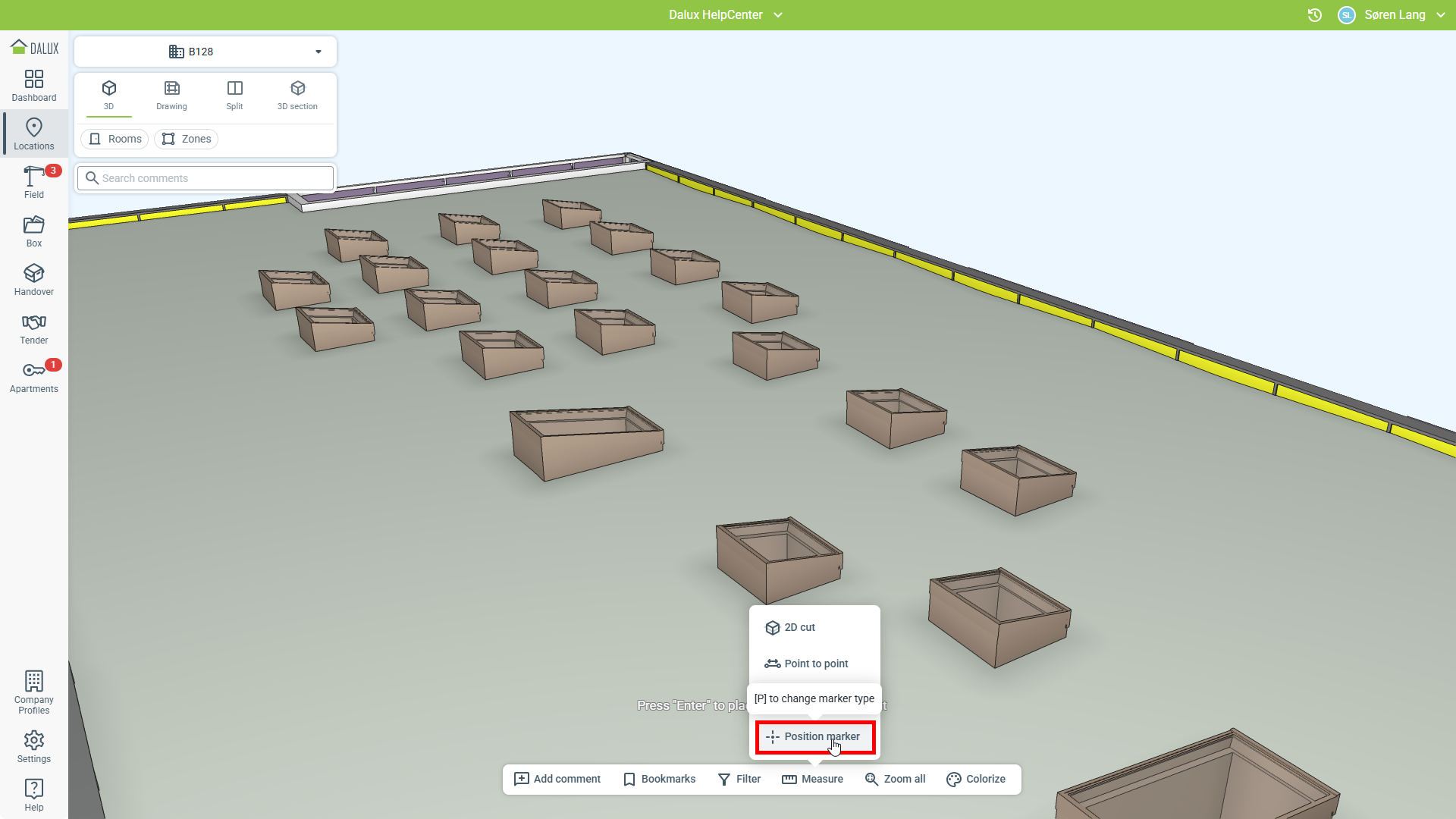

Spauskite Matmenys
'Padėties žymeklis'

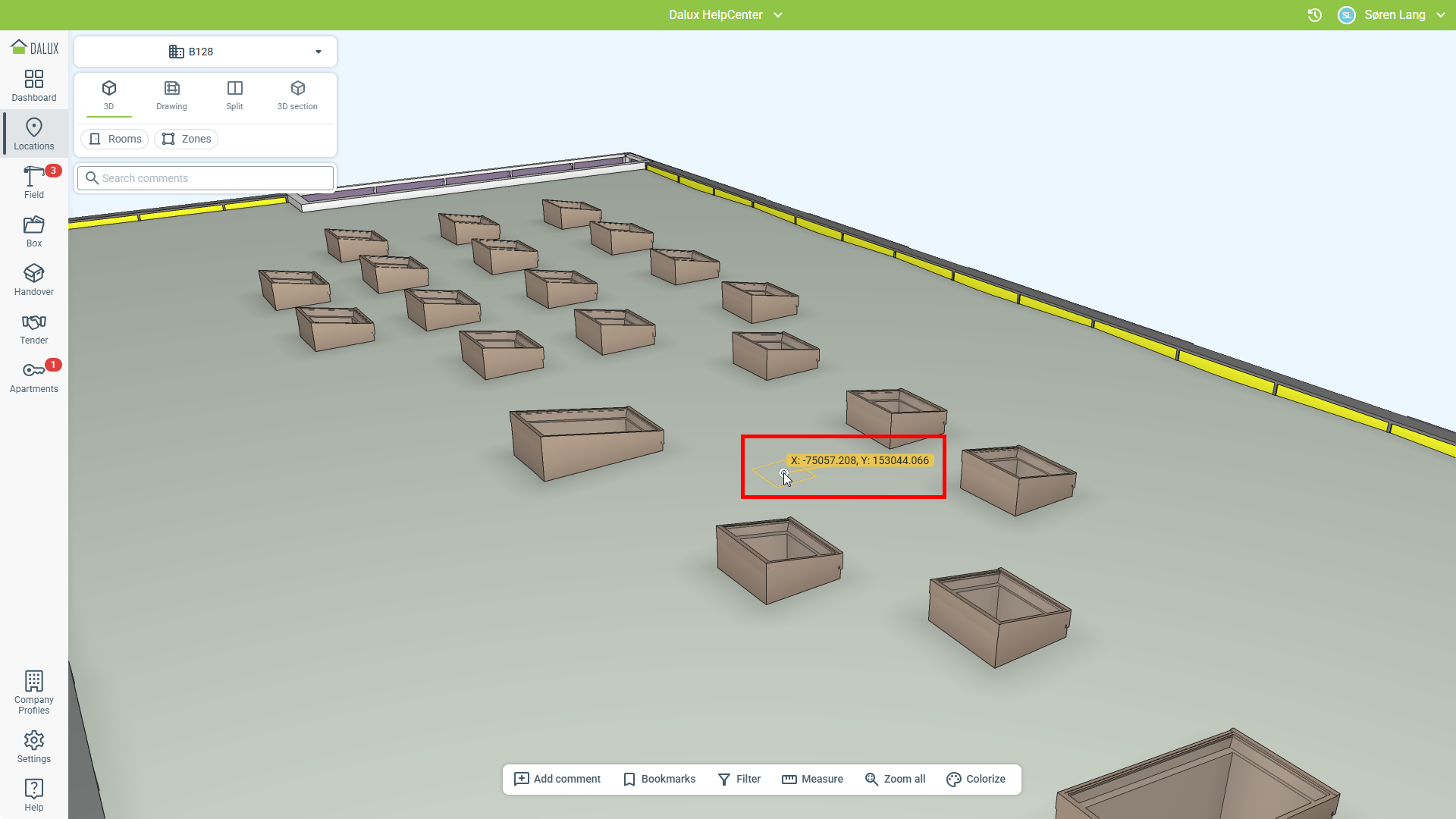

Spauskite bet kur modelyje, kad padėtumėte žymeklį.
Galite kopijuoti padėties koordinates, spustelėdami arba panaikinti jas su
.
Kaip atlikti matavimus 2D
Patarimai ir gudrybės

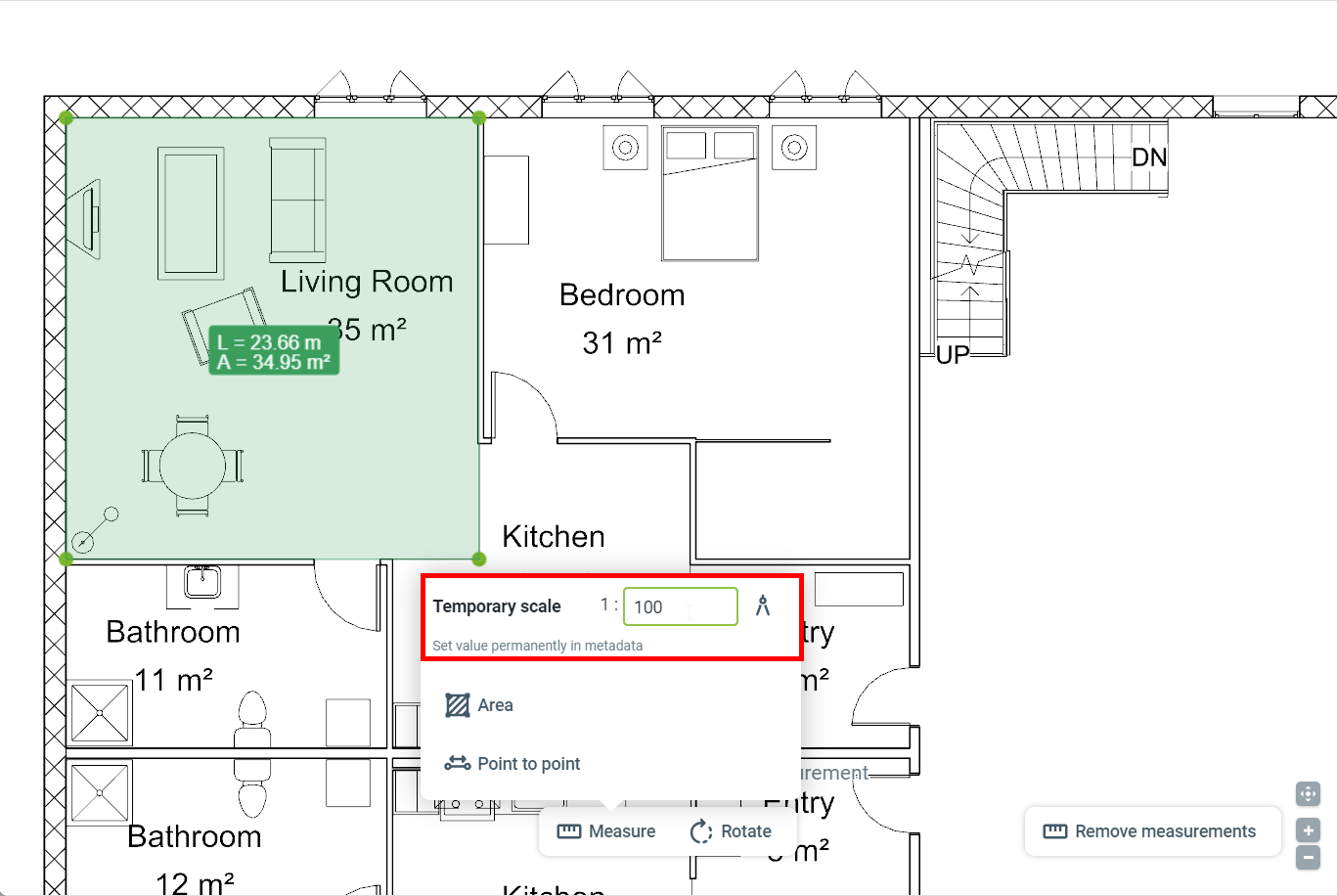

Jeigu jūsų brėžinys neturi mąstelio, galite nustatyti laikiną mąstelį brėžiniui.
Taškas į tašką

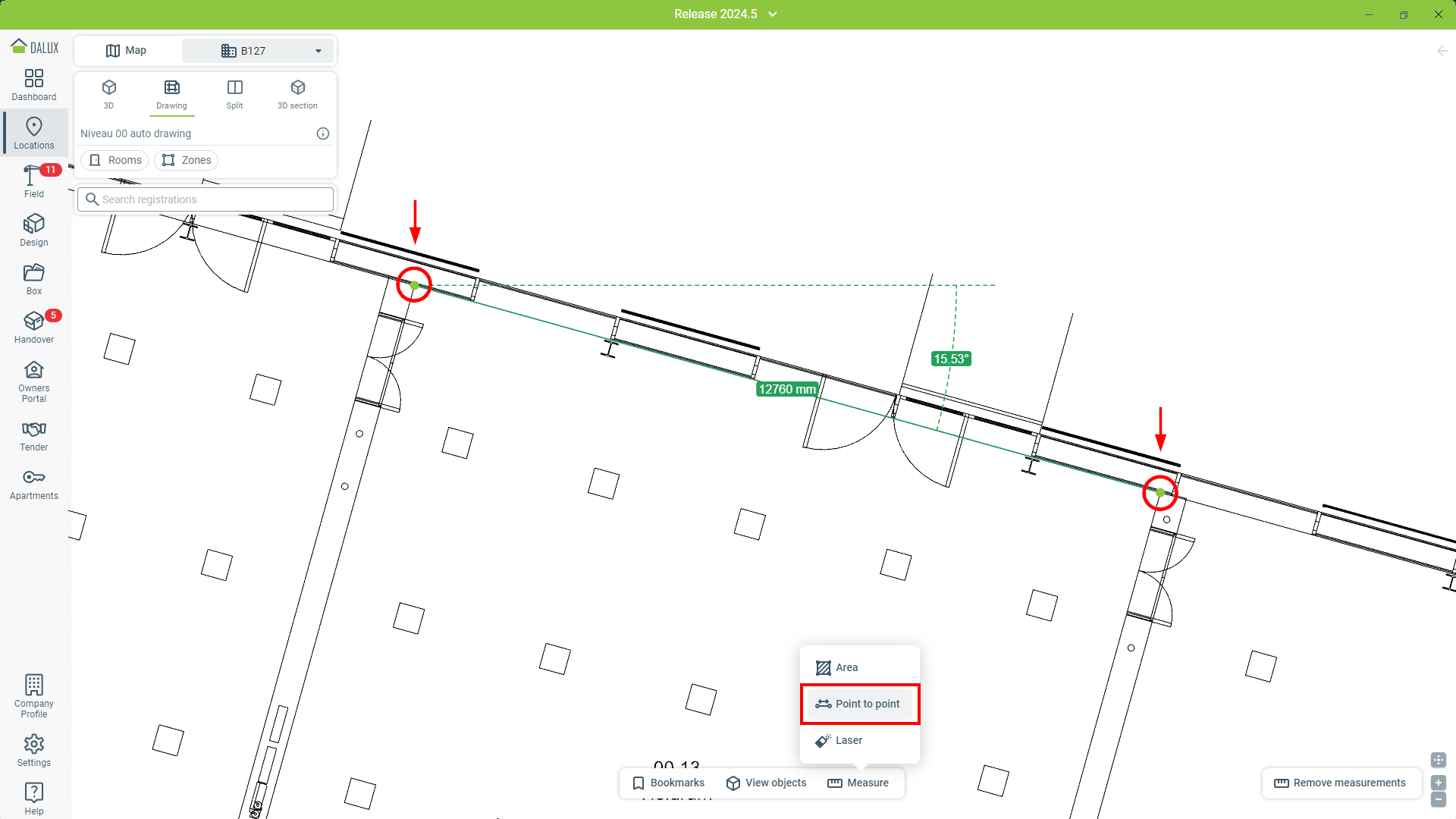

Taškas į tašką matavimas leidžia jums išmatuoti atstumą tarp dviejų taškų.

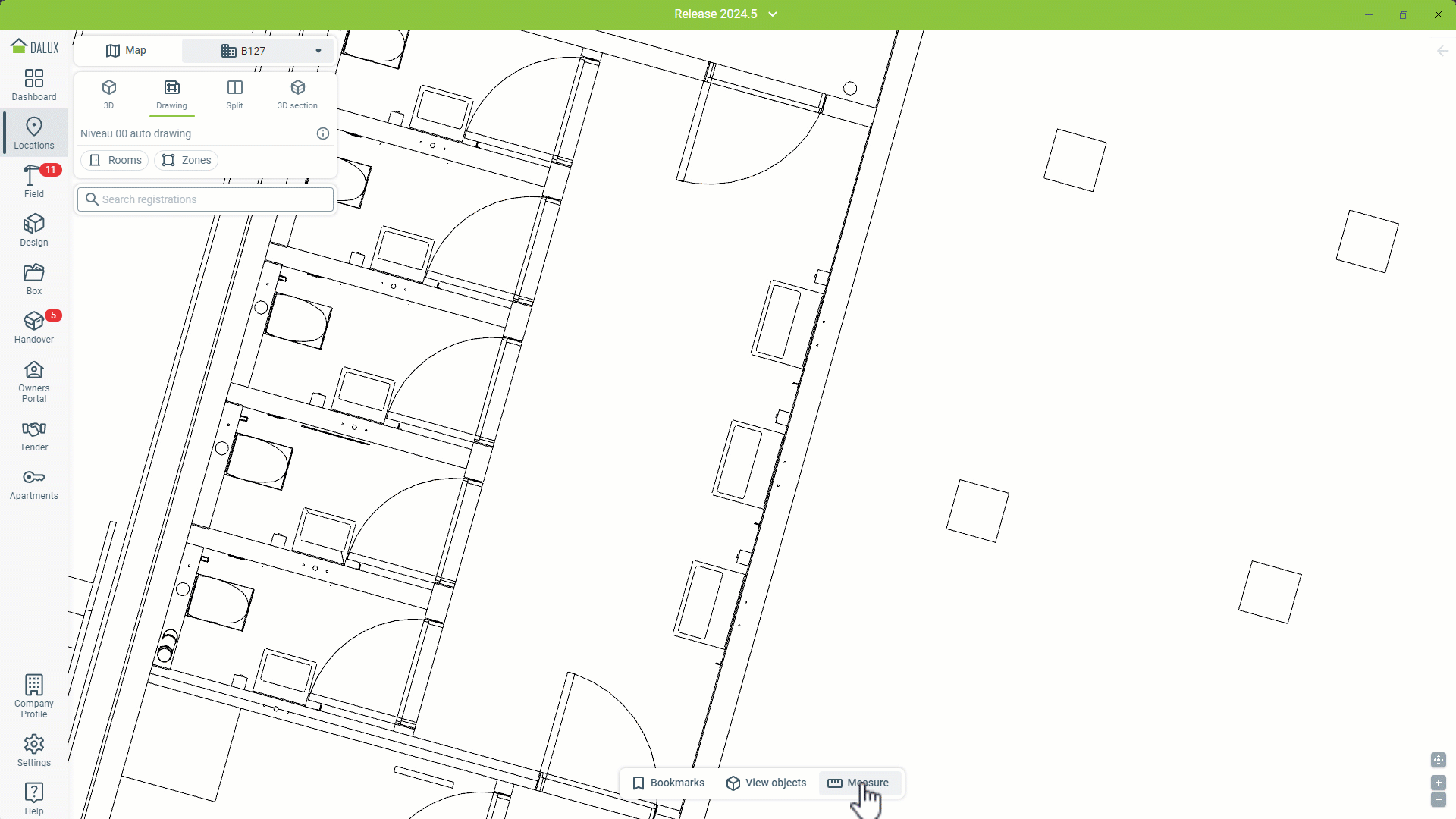

Eikite į Vietas ir raskite elementą, kurį norite išmatuoti
Matmenys
'Taškas į tašką'.
Pasirinkite du taškus, kurių atstumą norite gauti, paspausdami ant brėžinio. Be atstumo, taip pat gausite kampą iki horizontalaus pagrindo.
Patarimai ir gudrybės
Galite sukurti 2D matavimų seriją paspaudę Enter po pirmojo matavimo. Taip pat galite pradėti naują matavimą iš esamo matavimo pabaigos taško, spustelėję ant jo.

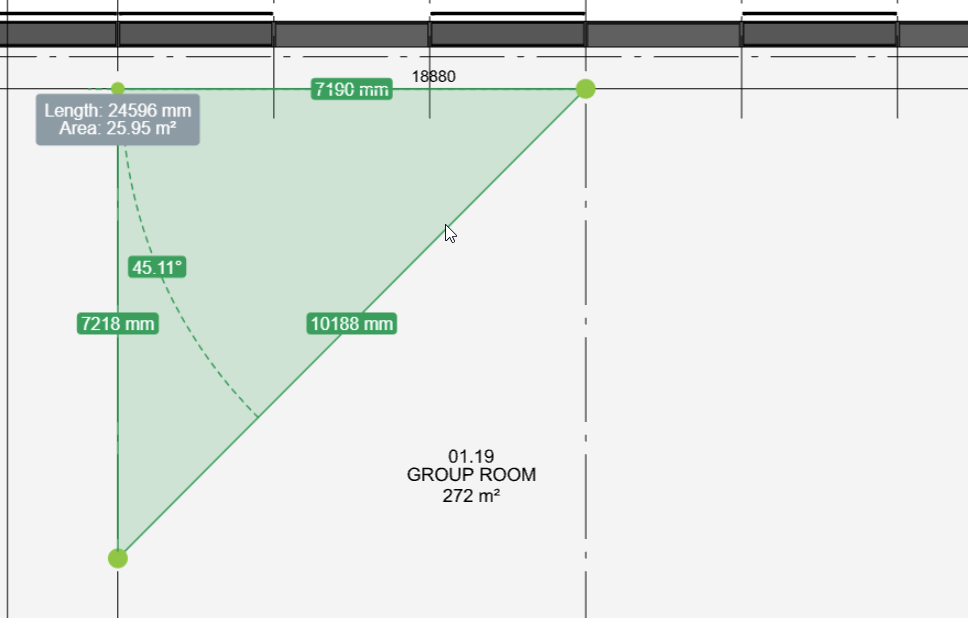

Uždarydami „taškas–taškas“ matavimą į figūrą, plotas bus apskaičiuotas automatiškai.
Pasirenkant taškus, prispaudimo funkcija padeda tiksliai rasti kampus jūsų brėžinyje. Tai taip pat padeda rasti 90° kampus tiesiems paviršiams, pavyzdžiui, sienoms ir durims.

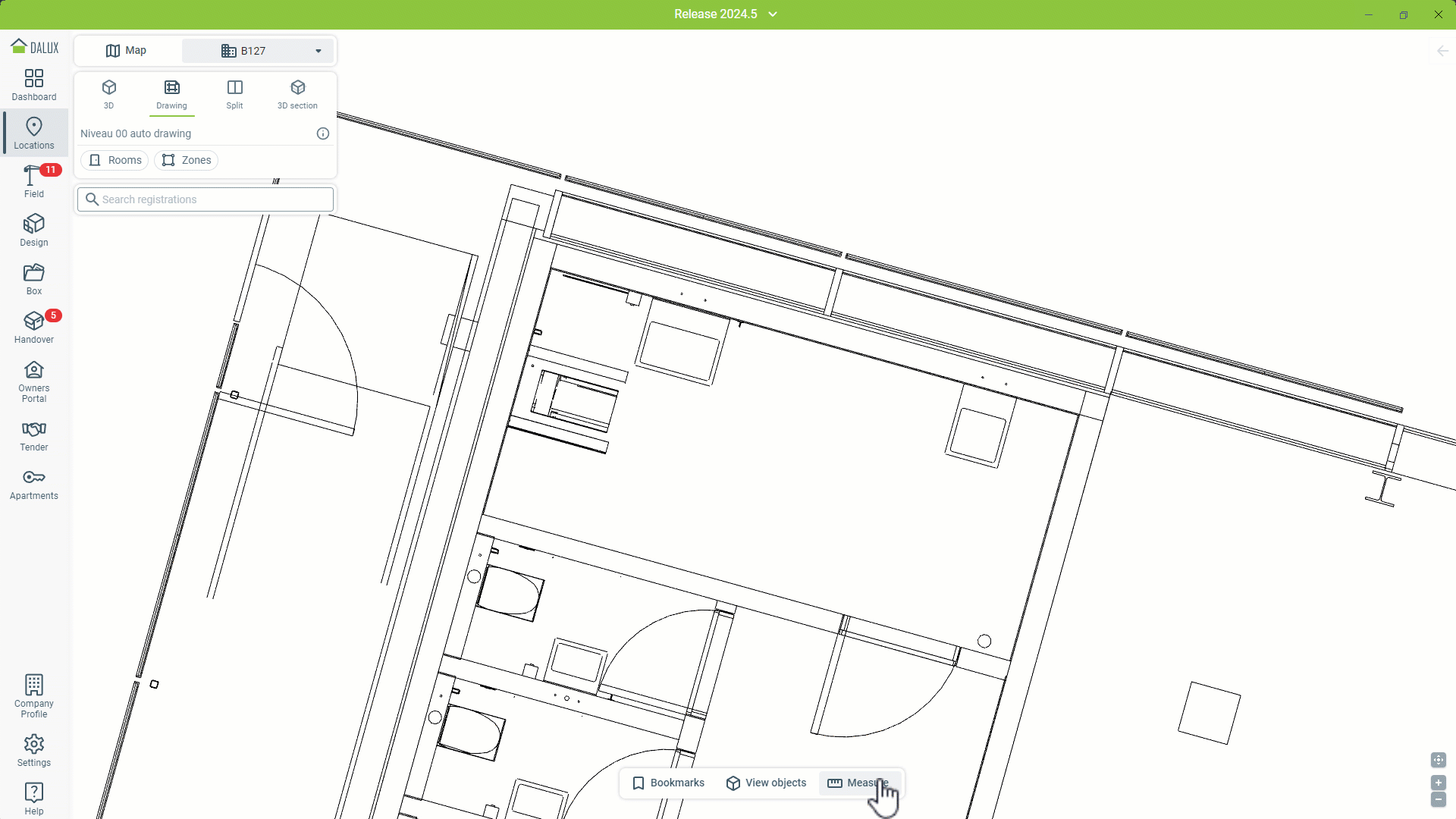

Plotas
Ši funkcija apskaičiuos tiek plotą, tiek daugiakampio perimetrą. Paspauskite ir vilkite ant savo brėžinio, kad sukurtumėte stačiakampę formą.
Alternatyviai, paspauskite, kad sukurtumėte atskirus taškus ant brėžinių, kurie bus sujungti. Kai baigsite, vėl pasirinkite savo pradinį tašką, kad apskaičiuotumėte plotą.
Lazeris
Naudodami lazerio funkciją, galite pasirinkti bet kurį tašką savo brėžinyje, o Dalux ras artimiausius atstumus iki aplinkinių paviršių.
Baigę matuoti, spustelėkite ir vilkite centre, kad perkeltumėte matavimo padėtį.
Paspauskite ant rodyklės vieno iš matavimo galų, kad pakeistumėte matavimą į kitą liniją.
