Šiame straipsnyje bus aptariama, kaip įkelti, tvarkyti ir rodyti 'Taškų debesis', kurie įkelti į Dalux.
Taškiniai debesys yra taškų duomenų rinkinys, kuris susideda iš geometrinių koordinačių, spalvų vertybių ir šviesumo. Jie dažniausiai generuojami LIDAR skeneriais, kurie skenuoja plotą ir surenka taškų duomenis. Po to šie taškai transformuojami į 3D paveikslėlius taškinio debesies forma.
Dalux platformoje taškiniai debesys gali būti naudojami keliais būdais. Dažniausiai naudojami statybos proceso stebėjimui, kokybės kontrolei arba "kaip pastatyta" būklei palyginti.
Techninė informacija
Dažniausiai rekomenduojamas failo formatas optimaliai naudojimui yra .laz, tačiau kiti failo formatai taip pat veikia puikiai su Dalux. Rekomenduojame, jei įmanoma, laikytis pageidaujamų failų formatų iš kairės į dešinę.
.laz .las
.e57
.ply
.pts
.xyz
Maksimalus failo dydis yra 8GB.
.pts ir .xyz failų specifikacijos skiriasi, todėl teisingas interpretavimas nėra garantuotas. Jei tai yra vienintelis galimas formatas, failai gali būti konvertuoti į .laz naudojant tokias paslaugas kaip Pointzip.
Dalux nepalaiko .rcp failų.
Kaip nustatyti taškinius debesis
Vartotojo teisės
Projekto administratoriai, projekto planavimo vadovai ir vartotojų grupės su 'Redaguoti' leidimais Vietoms gali tvarkyti taškų debesys.

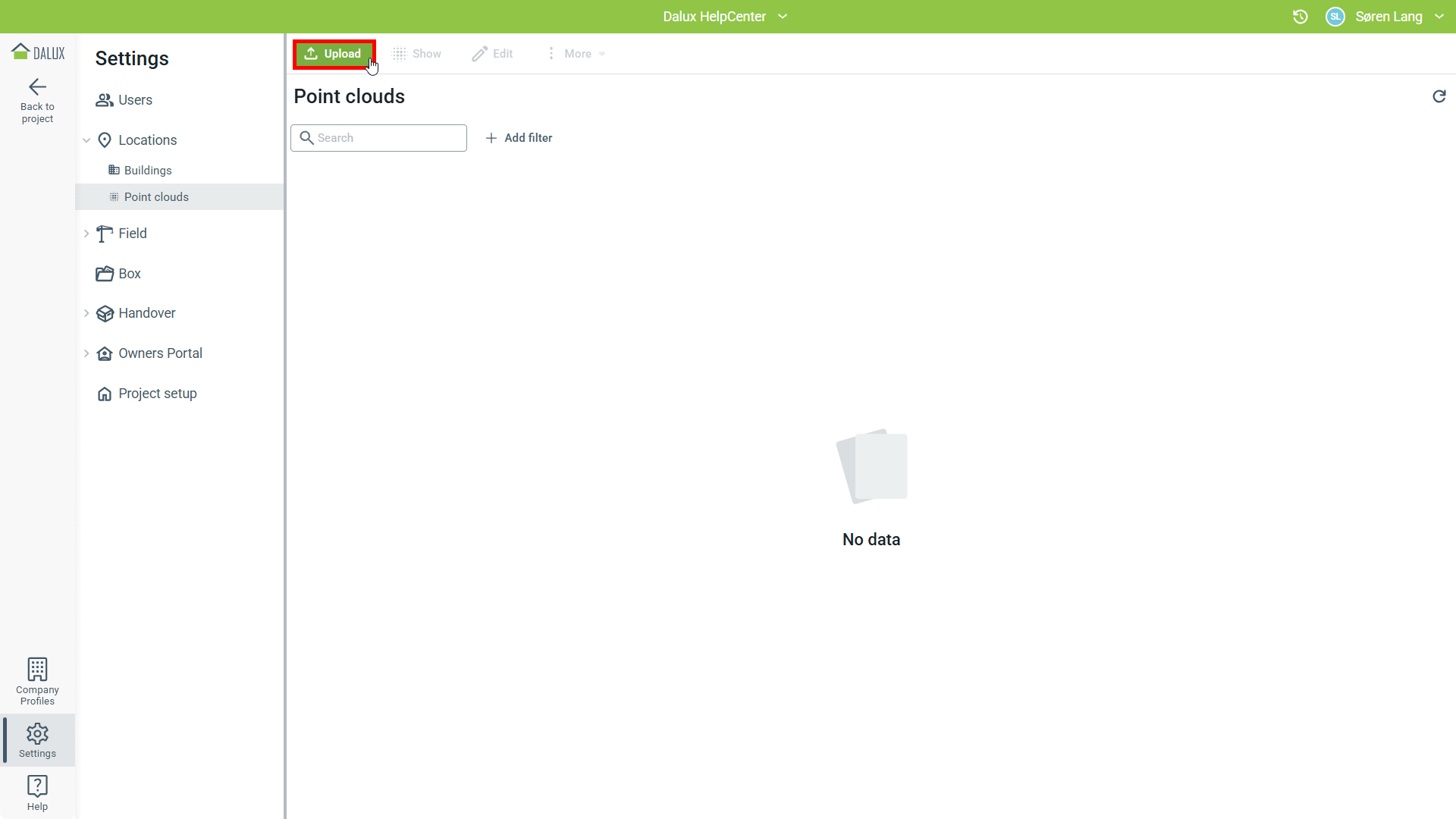

Norėdami įkelti taškų debesis, eikite į Nustatymai
Vieta
Taškų debesys
Įkelti.

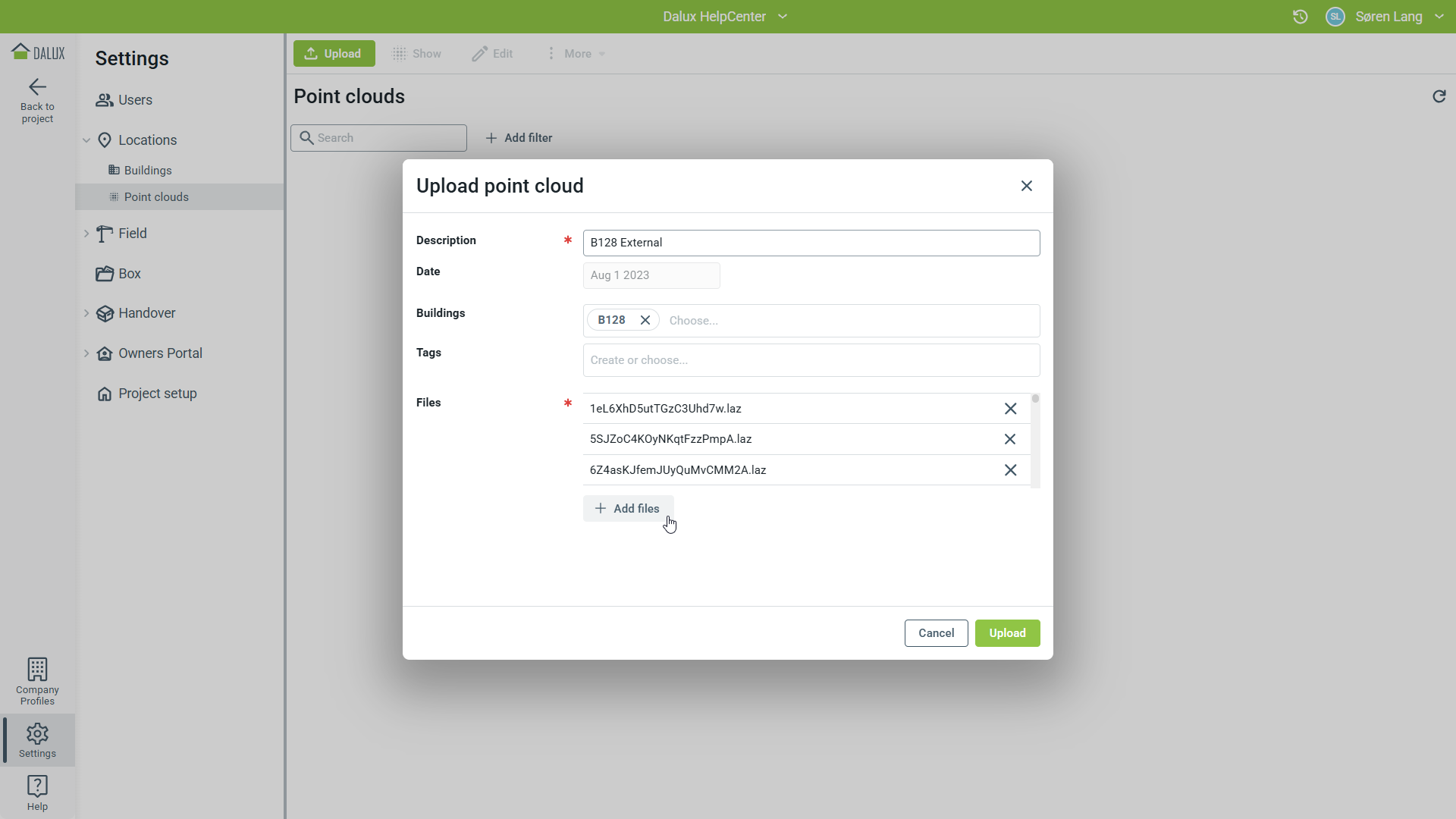

Pridėkite aprašymą ir pasirinkite, su kuriuo pastatu taškų debesis yra susijęs.
Galite pridėti savo žymes, kad vėliau padėtumėte filtruoti ir rūšiuoti taškinius debesis. Žyma taip pat bus rodoma Vietose.
Vienu metu galima įkelti vieną ar daugiau taškinio debesies failų. Kai taškiniai debesys yra įkelti, Dalux apdoros failus prieš juos naudojant.
Atskirus failus galima pridėti arba pašalinti prie taškinio debesies, pasirenkant taškinį debesį ir spustelėjus Redaguoti.
Visą taškų debesį galima ištrinti, pasirenkant jį, spustelėjus Daugiau ir tada
Ištrinti taškų debesį.
Jei turite taškų debesis iš skirtingų datų, sukurkite naują taškinį debesį ir sekite tą pačią procesą.

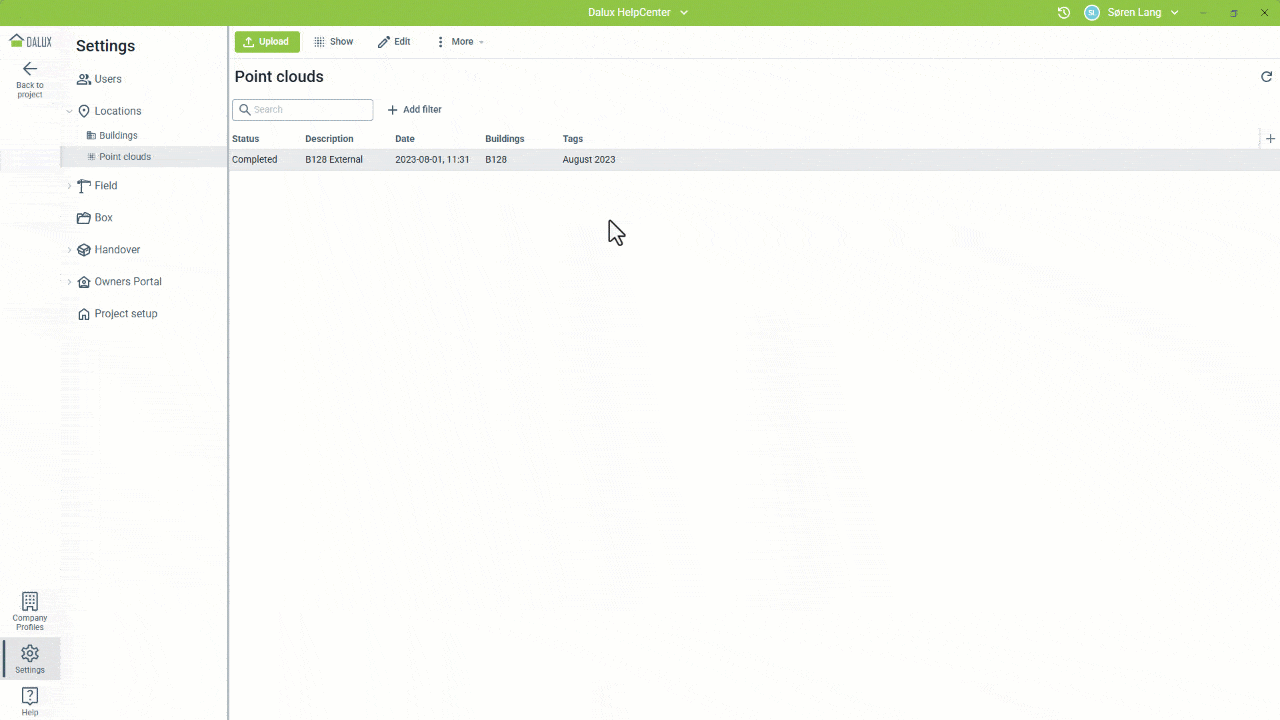

Kai taškų debesis yra įkeltas ir apdorotas, jį galima peržiūrėti spustelėjus taškinį debesį sąrašo rodinyje ir tada spustelėjus Rodyti viršutiniame meniu.
Techninė informacija
Kaip atsisiųsti taškų debesius iš Dalux
Jei norite atsisiųsti taškų debesies duomenis iš Dalux, eikite į:
Nustatymai
Vieta
Taškų debesys
Pasirinkite taškinį debesį iš sąrašo rodinio
Redaguoti.

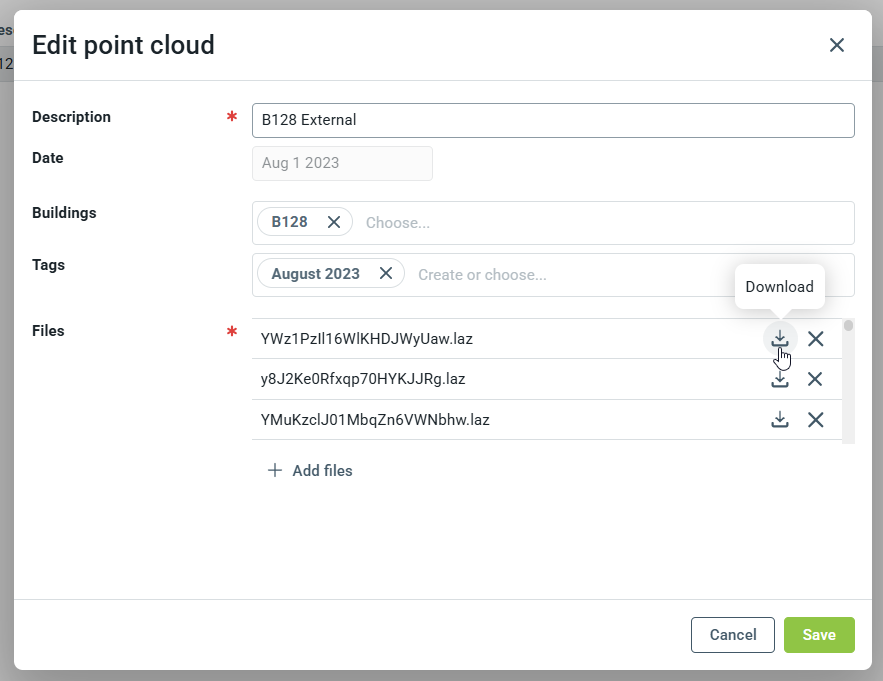

Tai atidarys taškinį debesį, ir kiekvieną failą galima atsisiųsti paspaudus -piktogramą.
Kaip naudoti taškų debesis su Vieta
Jei taškų debesys ir trimatis modelis yra suderinti, taškinis debesis gali būti rodomas kartu su trimačiu modeliu. Taškų debesys gali būti peržiūrimi iš Vieta.
Eikite į Vieta ir pasirinkite pastatą, susijusį su taškų debesis.

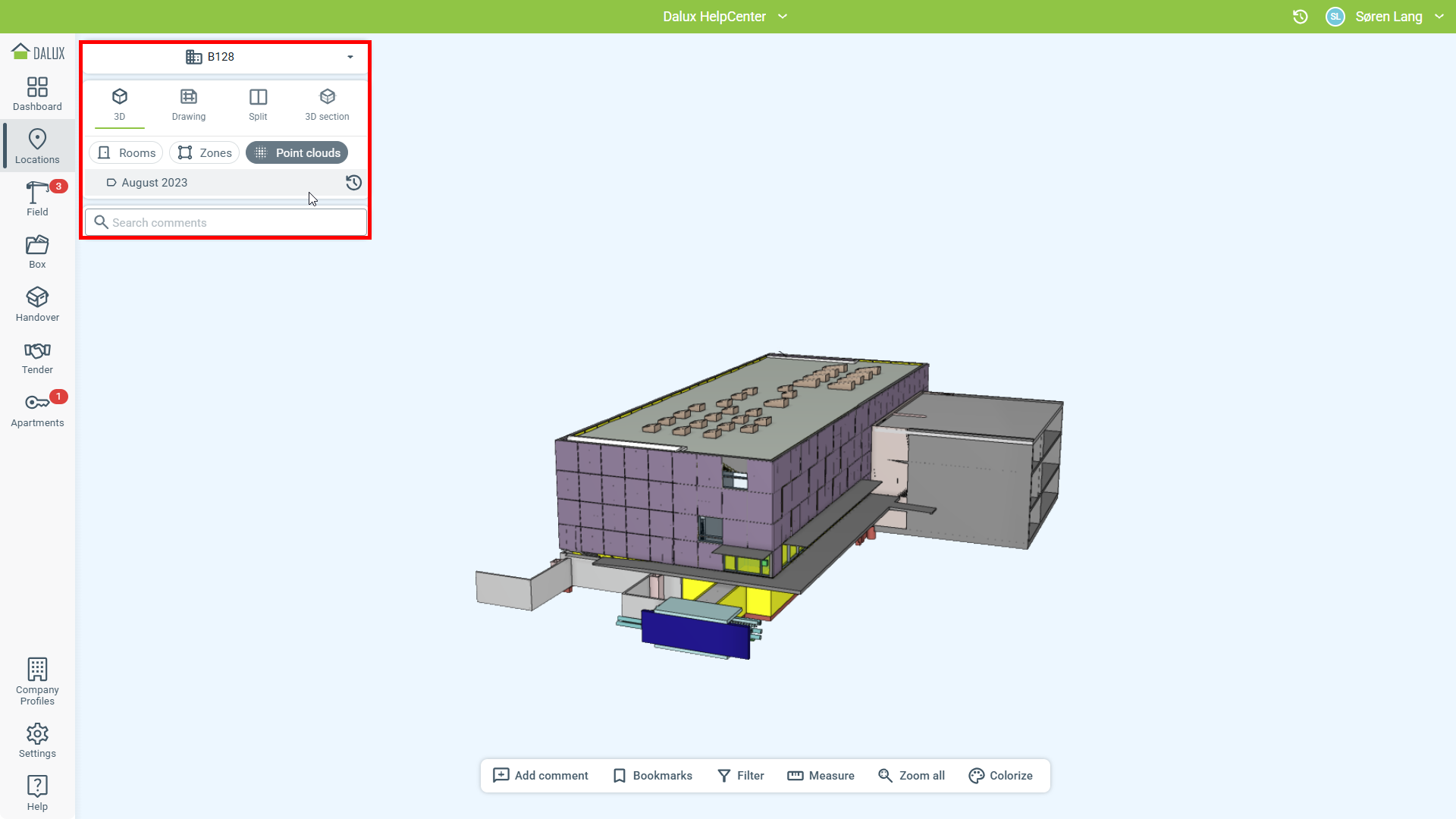

Taškų debesys pasiekiami iš 3D. Spustelėkite 3D
Taškų debesys. Tada galite pasirinkti, kurį taškinį debesį peržiūrėti.

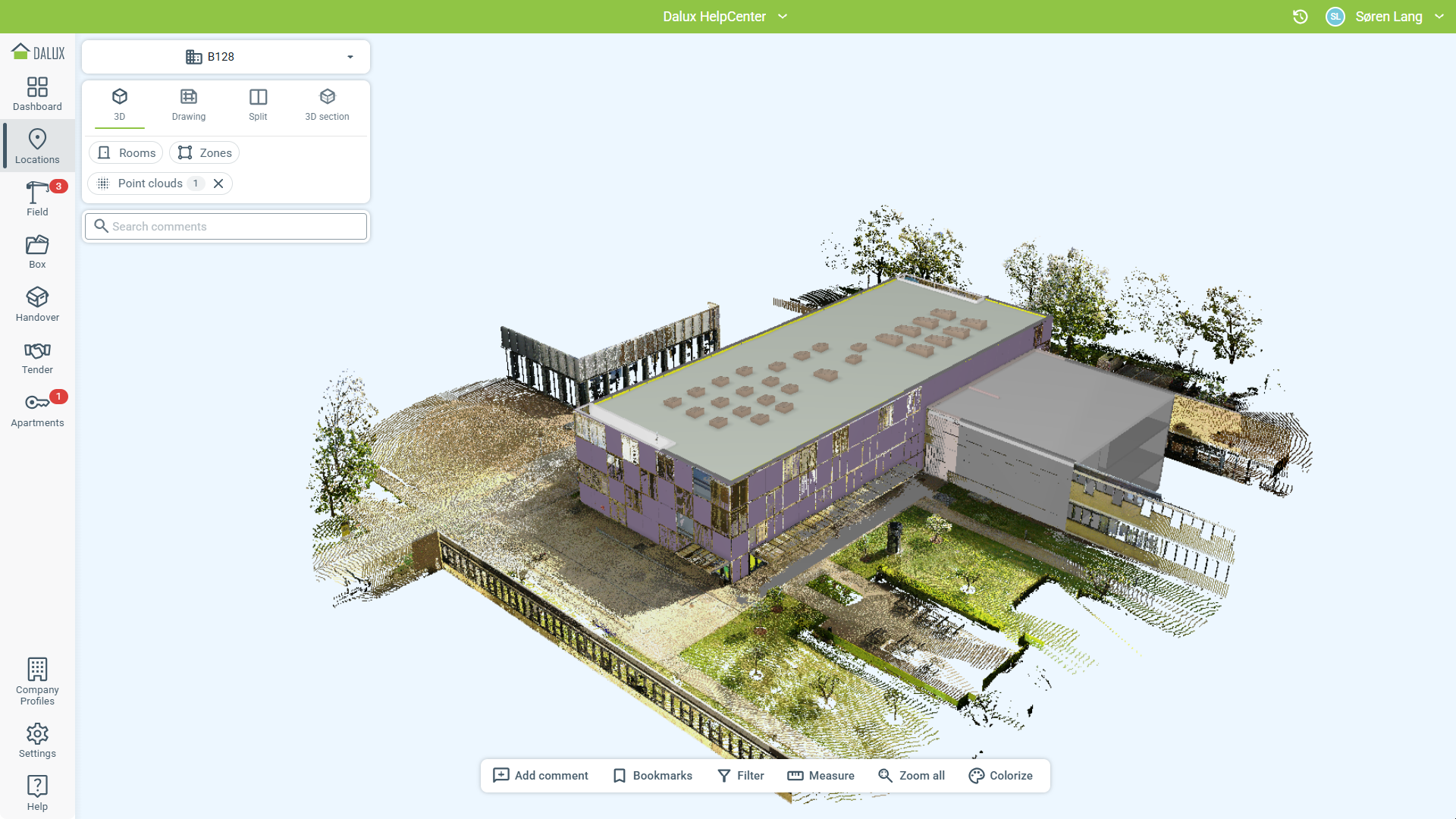

Taškinis debesis rodomas šalia trimatis modelis, ir naršymas 3D veikia taip, kaip įprasta Dalux.

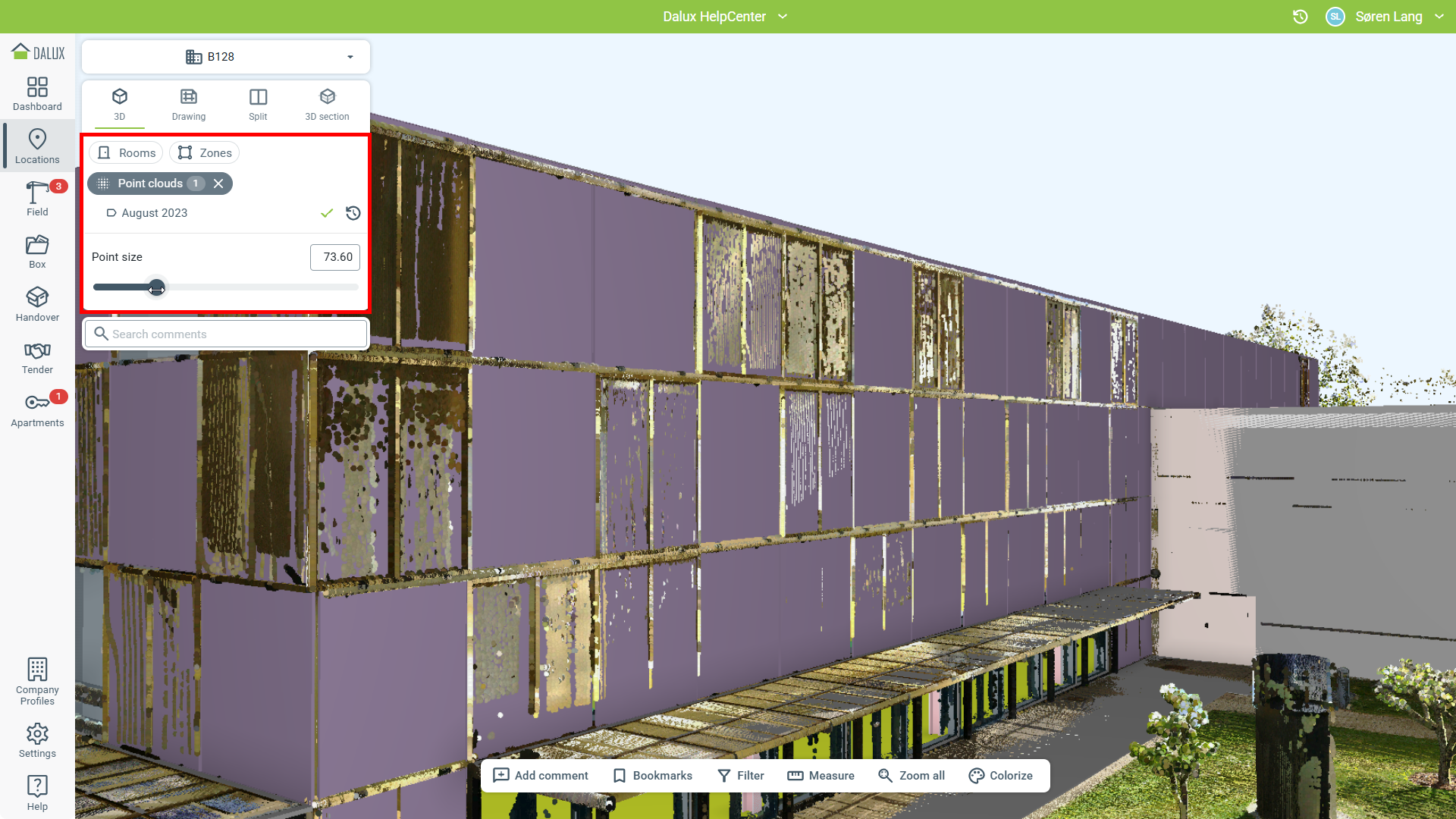

Naudojant naršyklės versiją, galima keisti taškų dydį naudojant „Taško dydis“ slankiklį. Sumažinkite detalių lygį nustatydami didesnę vertę, kad pagreitintumėte vaizdavimą. Didesniam detalių lygiui nustatykite mažesnį taško dydį.
Palyginkite taškinius debesis su modeliu
Field Pro ir InfraField Pro galite palyginti savo taškų debesį su savo modeliu. Dalux pažymi taškus, kurie skiriasi nuo jūsų modelio nustatytu atstumu. Aktyvuoti 'Palyginkite su 3D' meniu 'Vieta' ir nustatykite slenkstinį atstumą iki pageidaujamo dydžio. Dalux naudos spalvų kodavimą, kad nurodytų taškus aukščiau ar žemiau nustatytos ribos.
