Dalux galite susieti dokumentus ir 3D objektų grupes projekte. Tokiu būdu galite pridėti reikiamą dokumentaciją prie objektų grupių ir greitai rasti informaciją apie objektus.
Tai leidžia patogiai pasiekti reikiamus dokumentus naršant modelį, nereikia jų ieškoti Box.
Kaip pridėti dokumentą prie objektų grupės
Techninė informacija
Turite aktyvuoti ir nustatyti 3D objektų grupes savo projekte, kad galėtumėte pridėti dokumentus prie jų. Daugiau apie tai skaitykite šiame straipsnyje: Kaip sukurti 2D / 3D objektų grupes.

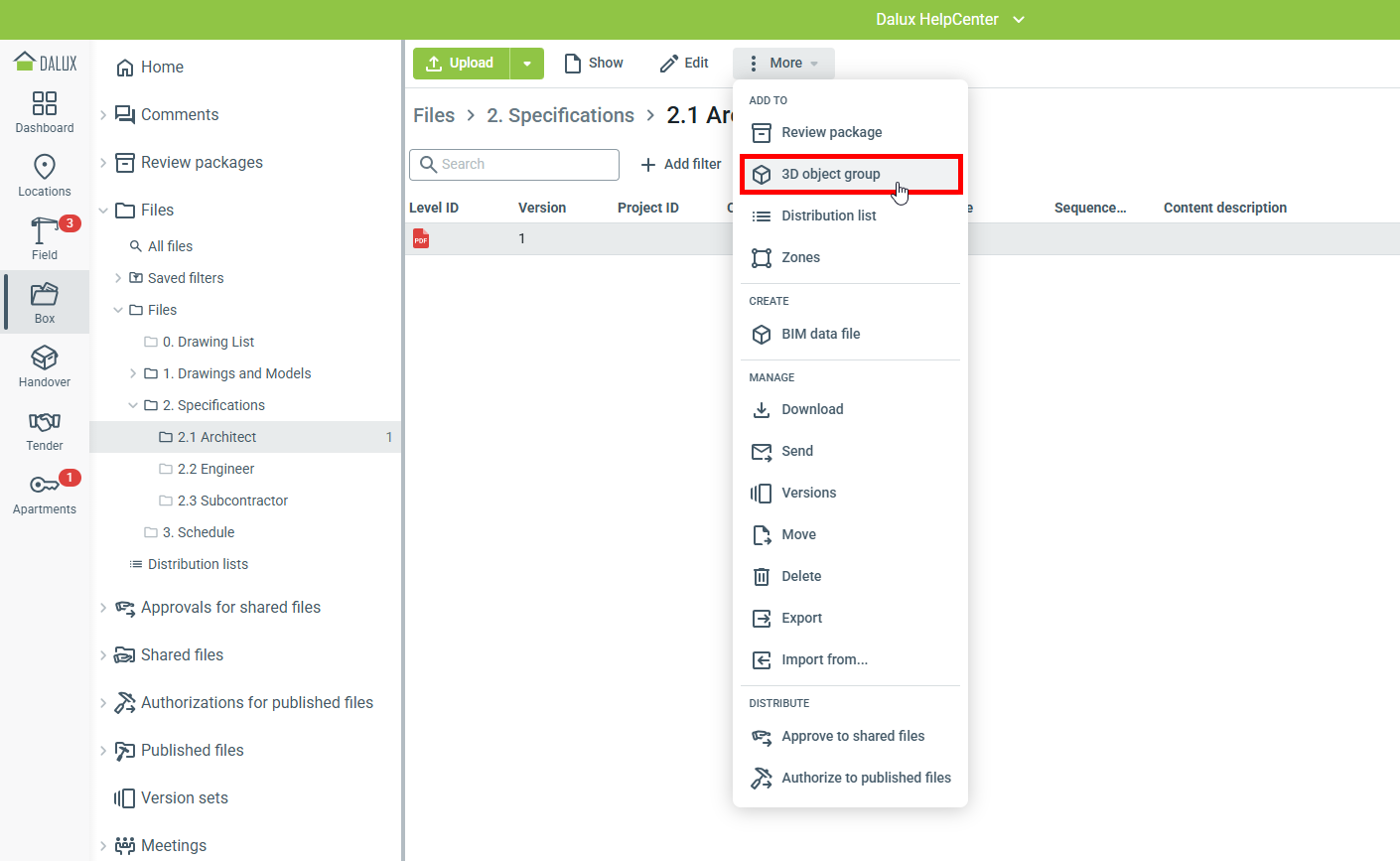

Norėdami pridėti dokumentą prie objektų grupės, eikite į
Box
Raskite dokumentą
Pasirinkti failą
Daugiau
Pridėti į
3D objektų grupė:
Tada pasirinkite objektų grupę, kuriai norite pridėti savo dokumentą, ir paspauskite 'OK':
Techninė informacija
Jei jūsų projekte įjungtas failo sričių funkcionalumas, dokumentai, pridėti prie objektų grupės, bus matomi objektuose, tik jei dokumentai buvo paskelbti.
Dokumentų peržiūra

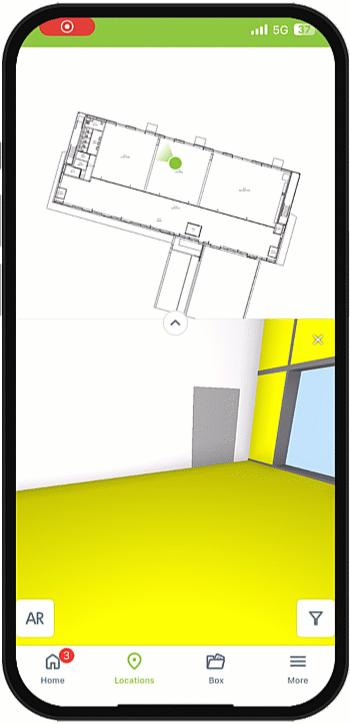

Rodyti dokumentus objektuose mobiliajame įrenginyje
Norėdami rasti dokumentus, susijusius su objektais objektų grupėse, eikite į Vieta. Pasirinkite brėžinį, kurio norite, ir tada paspauskite
. Pasirinkite objektą iš grupės, kuri apima pridėtus dokumentus. Tada spustelėkite parametrų juostą, kad pamatytumėte susijusią informaciją.
Patarimai ir triukai
Galite nustatyti, ar objektas susijęs su dokumentu, ieškodami -ikonos parametruose, kai objektas yra pasirinktas.

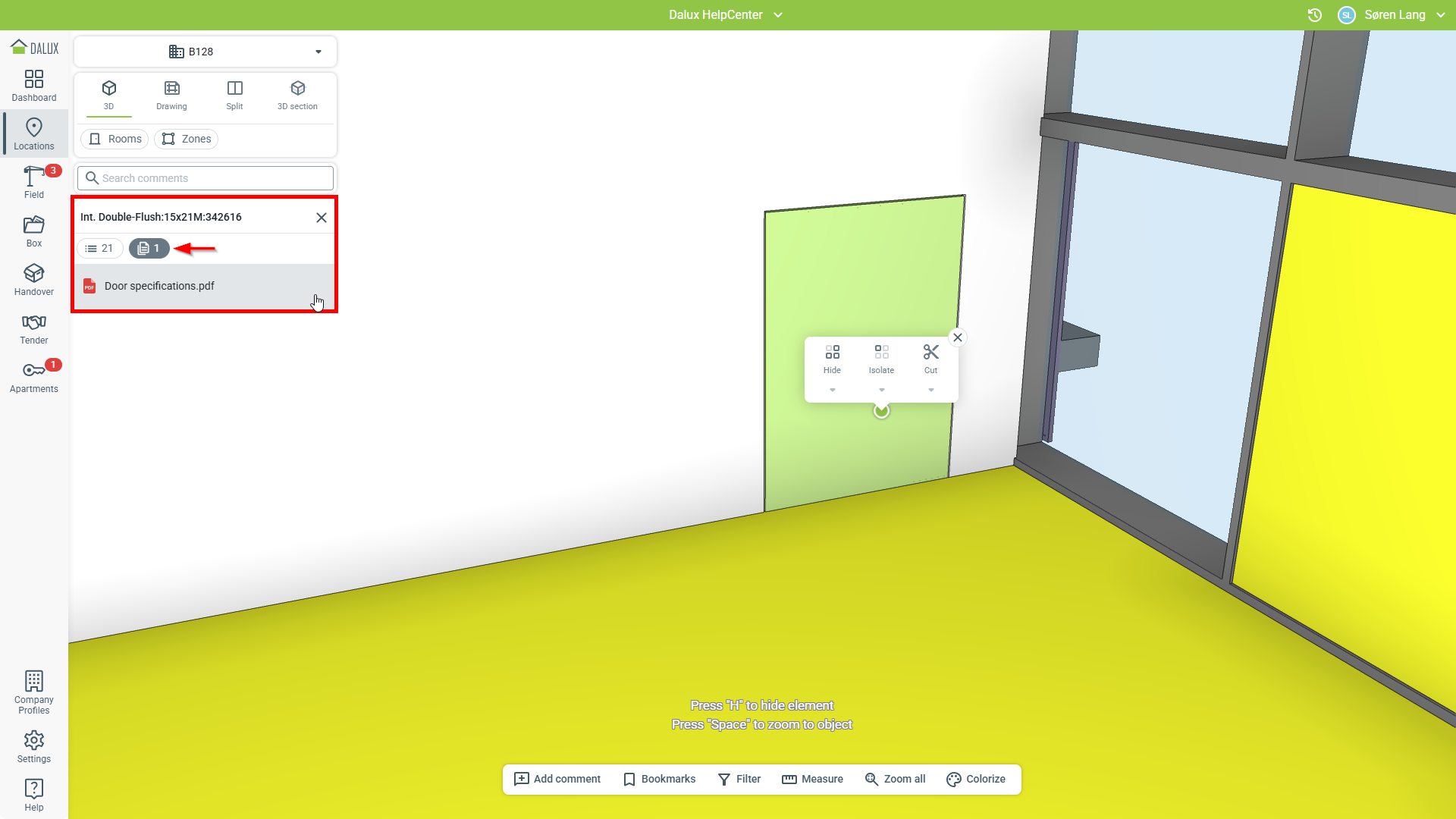

Rodyti dokumentus ant objektuose kompiuteryje
Norėdami pasiekti dokumentus, pridėtus prie objektų grupių, eikite į Vieta. Po to pasirinkite objektą iš objektų grupės ir paspauskite
parametrų lange.
